三相异步电动机调速控制电路课件PPT
三相异步电动机的调速控制ppt课件
三角形与双星形联结法（恒功率调速场合使用）
➢ 三角形联结时，p＝2 (低速）各相绕组互为240 电角度 ➢ 双星形联结时，p＝1 (高速) 各相绕组互为120 O 电角度 为保持变速前后转向不变，变极对数时必须改变电源的相序
O
主电路析
KM3接通 KM2、KM1断开
三角形
双星形
主电路分析
相序 U V W
电磁离合器
电枢 磁极 线圈
电磁调速异步电动机的控制
晶闸管可控 整流电源
测速发电机
一.三相笼型电动机的变极调速
n﹦60pf1 (1﹣S)
多速电动机
双速(一套绕组) √ 三速(两套绕组) 四速(两套绕组)
星形与双星形联结法（恒转矩调速场合使用）
➢ 星形联结时， p＝2 (低速）各相绕组互为240 O电角度 ➢ 双星形联结时，p＝1 (高速)各相绕组互为120 O电角度 为保持变速前后转向不变，变极对数时必须改变电源的相序
相序 W
U
V 三角形
KM3断开
双星形 KM2、KM1接通
控制电路分析
SC→低速 KM3接通(三角形) SC→高速 KM3接通(三角形)－ KM3断 KM2、KM1接通(双星形)
KT延时
二.绕线式电动机转子串电阻的调速
转子串电阻 → n → s
用凸轮控制器进行调速(吊车﹑起重机) (转子电路中串接三相不对称电阻)
SQ1、SQ2：限位开关
凸轮控制器 ➢ 黑点表示该位置触头接通 ➢ 无黑点表示该位置触头不接通
KT10～12： 决定KM通断 KT6～9： 控制电机转向 KT1～5： 短接电阻
三.电磁调速异步电动机的控制
电磁调速的组成: 异步电动机 电磁离合器 控制装置
三相异步电动机的结构和工作原理ppt课件
铁心：由外周有槽的硅钢片叠成。
鼠笼转子
(1) 鼠笼式绕组
铁芯槽内放铜条，端 部用短路环形成一体。
或铸铝形成转子绕组。
(2) 绕线式绕组 同定子绕组一样，也分为三相，并且接成星形。
转子电路的特点：自行闭合，不外接电力负载。
精选PPT课件
9
鼠笼式电动机与绕线式电动机的的比较：
鼠笼式： 结构简单、价格低廉、工作可靠；不能人
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
发电机 ——将机械能转换为电能；
电动机 ——将电能转换为机械能。
一、电动机的分类
电动机
同步电动机
鼠笼式
交流电动机 异步电动机 三相电动机 绕线式
单相电动机
他励、并励电动机
直流电动机 串励、复励电动机
精选PPT课件
3
二、三相异步电动机的结构
精选PPT课件
4
精选PPT课件
5
精选PPT课件
6
三相异步机的结构
定子绕组 （三相）
定子
转子：在旋转磁场作用
下，产生感应电
V2
U1 W2
动势或电流。
W1
V1
三相定子绕组： 转子 产生旋转磁场
精选PPT课件
U2
机座
7
1.定子
铁心：由内周有槽的硅钢片叠成。
U1 ----U2 三相绕组 V1 ----V2
W1---- W2 机座：铸钢或铸铁
精选PPT课件
8
2.转子 鼠笼式
三相异步电动机电气控制课件PPT45页
2、能耗制动控制线路 (3) 异步电动机调速控制系统
1、双速电动机控制线路 2、变频调速系统 (4)电动机的保护环节
2021/91/1、5 短路保护 2、过载保护 3、过电流保护
1
任三务相3 异机步床电控制动线机路电的气基控本环制节
全压启动
2021/9/15
2
任三务相3 异机步床电控制动线机路电的气基控本环制节
任三务相3 异机步床电控制动线机路电的气基控本环制节
三相异步电动机几种典型电气控制
(1)三相异步电动机的起动控制线路
全压启动
1．点动控制线路 2．长动控制线路 3．两地控制线路
降压启动
1.丫-△降压起动控制线路
2.串电阻(电抗器)降压起动控制线路
3.定子串自耦变压器降压启动
正反转控制 (2)三相异步电动机的制动控制线路
2021/9/15
25
任三务相3 异机步床电控制动线机路电的气基控本环制节
2、自动往返控制
SQ 2
SQ 1
(a) 往 返 运 动 图
FR
SB 1
SB 3
KM 1
SQ 1
KM 2 KM 1 SQ 2
SQ 2 SB 2
KM 1 KM 2
KM 2
SQ 1
2021/9/15
(b )
自动往返控制电路
按下正向起动按钮SB1，电动机 正向起动运行，带动工作台向前运 动。当运行到SQ2位置时，挡块压下 SQ2，接触器KMl断电释放，KM2通电 吸合，电动机反向起动运行，使工 作台后退。工作台退到SQl位置时， 挡块压下SQl，KM2断电释放，KM1通 电吸合，电动机又正向起动运行， 工作台又向前进，如此一直循环下 去，直到需要停止时按下SB3，KMl 和KM2线圈同时断电释放，电动机脱 离电源停止转动。
第2章三相异步电动机控制线路模板ppt课件
特 点：
起动按钮的常开触点并联；停止按钮的常闭触点串联。
操作
无论操作哪个启动按钮都可以实现电动机的起动； 操作任意一个停止按钮可以打断自锁电路，使电动机停止运行。
SB1乙
SB1甲
SB2甲
KM
2、工作台前进至终点自动停车； 3、工作台在终点时，启动电机只能反转； 4、工作台后退至原位自动停车； 5、工作台在前进或后退途中均可停车，再 启动后既可进也可退。
实现方法：在生产机械行程的终点和原位安装行程开关
运动过程
按下SB2 工作台正向运行 至终点位置撞开SQ2 电机停车
（反向运行同样分析）
SB2乙
K M
甲地
乙地
SB1甲、SB2甲实现就地控制； SB1乙、SB2乙实现远方控制。
（a）
（b）
多点控制电路
2.2.5 自动循环控制
正程：电动机正转； 逆程：电动机反转。
控制要求：
工作台 B
后退 前进
SQ4 SQ1
床身
工作台 A
SQ2 SQ3
机床工作示意图
1、工作台在原位时，启动电机只能正转；
（1）工作台在原位时： 启动后只能前进，不能后退。 （2）A前进到终点时： 立即后退，退回到原位自动停。
（3）A在途中时： 可停车；再启动时，既可前进也可后退。 （4）A在途中时，若暂时停电，复电时，A不会自行运动。 （5）A在途中若受阻，在一定时间内电机应自行断电而停车。
基本电路的结构特点： 1. 自锁——接触器常开触点与按钮常开触点相并联。 2. 互锁——两个接触器的常闭触点串联在对方线圈的电路
《调压调速》PPT课件
二. 滑差电机调速系统的组成与机械特性
电磁转差离合器本身的机械特性， 是在不同励磁电流时的一族机械特性， 如图所示。
用4
式中，
n1―原动机转速； Te ―电磁转差离合器轴上输出转矩； IL ―电磁转差离合器的励磁电流； K ―与电磁转差离合器结构有关的参数。
2020年11月26日星期四
速度负反馈构成闭环系统的引入
• 方法二：
• 根据自控原理知识，调压调速要获得较好调速性能， 应引入速度负反馈构成闭环系统。
• 详见2.2
2020年11月26日星期四
二. 异步电动机调压调速方法
2020年11月26日星期四
8
调压调速的三种方法
1. 自耦调压器----对小容量电机,体积重量大。 2. 饱和电抗器----控制铁心的饱和程度改变串联阻抗，体积重量大。 3. 晶闸管三相交流调压器-----用电力电子装置调压调速，体积小，轻便。
三.调压调速系统中的功率损耗分析
输入功率： 定子铜耗： 励磁铁耗： 电磁功率： 机械功率：
P1
Pcu1
3I
2 1
R1
PFe 3I m 2 rm
Pd Te .0 3I 2 '2 (R2 ' / s)
PM Te . (1 s)Pd
能量流程图
输出功率： 机械损耗：
P2
PM
PM
转差功率：PM
渡到特性1运行于c点。 按照反馈控制规律，将工作点c、a、
b连起来，便是闭环静特性了。
实质：
系统的闭环静特性实际上是在几个不同的电压所 对应的机械特性上各取一点，组成一条新的、较硬的 特性。
结论：
尽管异步电动机的开环机械特性和直流电动机的 开环机械特性差别很大，但在不同开环机械特性上各 取一相应的工作点，连接起来得到闭环静特性这样的 分析方法是完全一致的。

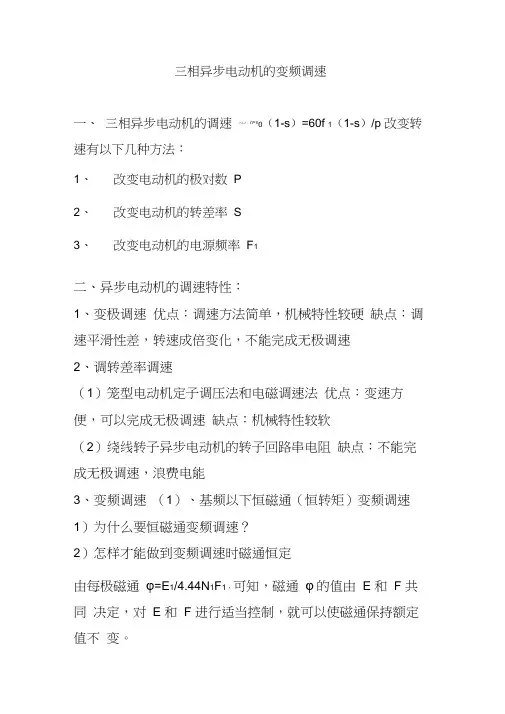

三相异步电动机的变频调速.
三相异步电动机的变频调速一、三相异步电动机的调速关系式：n=n0（1-s）=60f 1（1-s）/p 改变转速有以下几种方法：1、改变电动机的极对数P2、改变电动机的转差率S3、改变电动机的电源频率F1二、异步电动机的调速特性：1、变极调速优点：调速方法简单，机械特性较硬缺点：调速平滑性差，转速成倍变化，不能完成无极调速2、调转差率调速（1）笼型电动机定子调压法和电磁调速法优点：变速方便，可以完成无极调速缺点：机械特性较软（2）绕线转子异步电动机的转子回路串电阻缺点：不能完成无极调速，浪费电能3、变频调速（1）、基频以下恒磁通（恒转矩）变频调速1）为什么要恒磁通变频调速？2）怎样才能做到变频调速时磁通恒定由每极磁通φ=E1/4.44N1F1，可知，磁通φ的值由 E 和 F 共同决定，对 E 和 F 进行适当控制，就可以使磁通保持额定值不变。
（2）基频以上恒功率（恒电压）变频调速由每极磁通φ =E1/4.44N 1F1，可知，要使电压恒定不变，主磁通φ随 F 的上升而应减小。
总结：随着转速的提高，要使电压恒定，磁通就自然下降，当转子电流不变时，其电磁转矩就会减小，而电磁功率却保持恒定。
变频器的操作一、变频器的接线1、主回路接线R、R、T：接交流三相电流U、V、W：接三相异步电动机2、控制回路的接线（1）正转起动信号：STL（2）反转起动信号：STR（3）起动自保持选择信号：STOP（4）输入信号中具有功能设定的有：RL、RM、RH、RT、AU 、JOG、CS二、操作面板1、操作面板的名称和功能上半部分为显示器，下半部分为各种按键。
MODE ：可用于选择操作模式或设定模式SET：用于确定频率和参数的设定三、应用实例1、全部清除答：1）设定pr.79=1或0 PU 操作模式下，2）按MODE 键至“帮助模式”3）按▲键至“全部清除” （ALLC ）4）按SET 出现“ 0”，按▲键将“ 0”改为“ 1”5）按SET 键 1.5s 即可2、运行操作方式的选择（1）PU 运行操作方式：设置电动机以48HZ 运行并操作答：设置：1）设定pr.79=1 PU 操作模式下2）按MODE 键至“频率设定模式”3）按▲键改变设定值4）按SET 键 1.5s 即可操作：1）开始：按FWD 或REV 键（电动机起动，自动地变为监视模式，显示输出频率）2）停止：按STOP 键（2）外部运行操作方式：设置电动机以50HZ 运行1）开关操作运行答：1、设定pr.79=2 外部操作模式下2、将起动开关STF 或STR 处于NO，电动机即运行3、调节电位器可对电动机进行加速、减速控制2）点动运行答：1、设定pr.79=2 外部操作模式下2、设定“点动频率” pr.15 为5HZ3、设定“点动加/减速时间pr.16 为3S4、接通“ JOG”或“ STR”进行正反转点动运行3）组合运行操作方式1）组合操作模式1（运行频率由PU 设定，起动信号由外部输入）答：设定pr.79=3 组合操作模式下完成2）组合操作模式 2 （运行频率由外部输入设定，起动信号PU 设定）答：设定pr.79=4 组合操作模式下完成pr.79 的参数设置pr.79=0 PU 或外部操作可切换pr.79=1 PU 操作模式（起动信号和运行频率均由PU 面板设定）pr.79=2 外部操作模式（起动信号和运行频率均由外部输入）pr.79=3 外部/PU 组合操作模式 1（运行频率由PU 设定，起动信号由外部输入）pr.79=4 外部/PU 组合操作模式 2（运行频率由外部输入设定，起动信号PU 设定）pr.79=5 程序运行模式3、输出频率跳变跳变：电气频率与机械频率发生共振，容易发生负载轻或没有负载及变频器跳闸现象在FR-A500 变频器上通过pr.31~ pr.32 pr.33~ pr.34 pr.35~ pr.36 设定 3 个跳变区域，跳变频率可以设定为各区域的上点或下点，pr.31 为频率跳变“ 1A” pr.33 为频率跳变“ 2A” pr.35 为频率跳变“ 3A”。
异步电动机的调速PPT课件
2〕额定工作点，其特点是：
3〕起开工作点，其特点是：
4〕临界工作点，其特点是： 且最大转矩为 临界转差率为
式中“＋〞号适用于电动机状态；式中“－〞号适用于发电机状态。
〔2〕人为机械特性： 降低定子回路端的人为机械特性； 定子回路串接三相对称电抗或电阻时的人为机械特性； 转子回路串接三相对称电阻时的人为机械特性； 改变定子电源频率的人为机械特性〔变频原理〕
4. 三相异步电动机的制动
〔1〕能耗制动：其特点是在定子两相绕组上加上直流电压或电 流，产生制动转矩，使电机停车，机械特性由第一象限转为 第二象限。
〔2〕反接制动：分为定子两相反接的反接制动和倒拉反接制动 两种。其特点是n1 与n反向，假设是定子电流反接制动〔产 生对抗性转矩〕，那么T 与TL同向，机械特性由第一象限转 为第二象限，使电机迅速停车〔当n ＝0时要及时拉开电源， 否那么反转〕；假设是倒拉反接制动〔产生对抗性转矩〕， 那么T 与TL仍反向，机械特性由第一象限转为第四象限，电 机反转使重物匀速下降。
绕组过热而损坏电m机，这是不允许的。因此，降低电源频率f1时，必须同时降
低电源电压，以到达控制磁通 的目的。对此，需要考虑基频〔额定频率〕 以下的调速和基频以上调速两种情况。
m
10.4.1 基频以下变频调速
为要使保持 m不变，随频率变化，电动势也将随之按
正比例变化，即
E1 f1
4.44N1KN1m
3.三相异步电动机的起动
〔1〕直接起动：只有在电网或供电变压器容量允许的前提 下才能采用。一般用于容量小于7.5kw 的鼠笼式异步电动 机的直接起动。
〔2〕鼠笼式异步电动机的降压起动：如定子回路串接电抗 或电阻，ㄚ－Δ，自耦变压器，。
三相异步电动机的调速
m1 p U1 2 1 ( ) 常数 ' 4 f1 2 ( L1 L2 ) Te max的降低是由定子绕组电阻 r 的影响所致。尤其是当 f1 低到使得 r 由上式可见， 1 1 ( x1 x2 ) 相比较时， Te max下降严重。 可以与 Te max
解决措施： 可以对 U1 / f1的线性关系加以修正，提高低频时的 U1 / f1 ，以补偿 低频时定子绕组电阻压降的影响（见下图）。
TY 9550PY 9550PYY ( ) /( ) 1 TYY n1 2n1
结论：Y/YY接变极调速属于恒转矩调速方式。
第12章 三相异步电动机的调速
b、△/YY接变极调速
假定变极调速前后电机的功率因数 cos1 、效率 均不变，并设每半相绕组中的电 流均为额定值 I 1N ，则 /YY变极前后电动机的输出功率和输出转矩分别满足下列关系：
改变极对数p都是成倍的变化，转速也是成倍的变化，故为有级调速。 改变定子绕组的联结法改变绕组极对数的原理。 见下页图12－1，12－2
第12章 三相异步电动机的调速
三相异步电动机的转子转速可由下式给出：
60 f1 n (1 s) p
由上式可见，三相异步电动机的调速方法大致分为如下几种： 变极调速； 变频调速； 改变转差率调速； 其中，改变转差率的调速方法涉及： 改变定子电压的调压调速； 绕线式异步电动机的转子串电阻调速； 电磁离合器调速； 绕线式异步电动机的双馈调速与串级调速。
由此绘出保持U1 / f1=常数时变频调速的典型机械特性如下图所示。为便于比较，图 中还同时绘出了 Te max 常数时的机械特性，如图中的虚线所示。
三相异步电动机变频调速时 的机械特性( U1 / f1 =常数)
三相异步电动机的基本控制电路精品PPT课件
M
采用此种接线方式。
3~
3.异步电动机的直接起动 + 过载保护
A BC
热继电
QS
器触头
FU
KM SB1 SB2
KM
FR
KM
发热
FR
元件
电流成回路，
M
只要接两相就可以了。
3~
4.多地点控制
例如：甲、乙两地同时控制一台电机。 方法：两起动按钮并联；两停车按钮串联。
KM
SB1甲
SB2甲
KM
甲地
SB3乙
先合上开关QS
1、正转控制
按下SB1
SB1常闭触点先分断对KM2的联锁 SB1常开触点后闭合 KM1线圈得电(自锁)
KM1常闭辅助触点断开 KM1辅助触点闭合 KM1主触点闭合
电动机M正转
继续
先合上开关QS
1、反转控制
按下SB2
SB2常闭触点先分断对KM1的联锁 SB2常开触点后闭合 KM2线圈得电
SQA
KM1
SQB
KM2
FR
KM2
KM1 限位开关
控制回路
行程控制(2) --自动往复运动
电机
逆程
正程
工作要求：1. 能正向运行也能反向运行 2. 到位后能自动返回
自动往复运动控制电路
FR
SB3
KM2
SQA KM1
SB1
关键措施
限位开关采用 复合式开关。正 向运行停车的同 时，自动起动反 向运行；反之亦 然。
三相异步电动机的 基本控制电路
基本控制电路
一、三相异步电动机起动、停车（点动、连续运 行、多地点控制等） 二、三相异步电动机正反转控制 三、顺序控制 四、行程控制 五、时间控制
三相异步电动机Y-△降压启动控制系统设计与装调培训PPT课件
要的保护措施。
三相异步电动机Y-△降压启动控制
原理图
时序图
一、主控移位和复位指令（MC、MCR）
1. 指令的助记符和功能
指令助记 符、名称
功能
MC 公共串联主控触点的连接
（主控移位）
MCR 公共串联主控触点的清除
（主控复位）
可作用的软元件
N（层次），Y，M （特殊M除外） N（层次）
程序步 3 2
2. 通用定时器的动作原理 当X000闭合时，定时器T0线圈得电，开始延时，延时时间 △t＝100ms×100＝10s，延时时间到，定时器常开触点T0闭合， 驱动Y000。当X000断开时，T0失电，Y000失电。
通用定时器的动作原理
3. 通用定时器的工作原理
通用定时器的内部结构示意图
通用定时器的工作原理 a)梯形图 b)时序图
一、分配输入点和输出点，写出I/O地址分配表
输入
输出
元件代号 作用 输入继电器 元件代号
SB1 停止按钮 X000
KM1
作用 正转控制
输出继电 器
Y000
SB2 启动按钮 X001
KM2 三角形控制 Y001
KM3 星形控制 Y002
二、绘制PLC接线图
三、设计梯形图程序
1. 采用块与指令及多重输出指令进行设计
1. 通用定时器的分类 100ms通用定时器（T0～T199）共200点，其中T192～ T199为子程序和中断服务程序专用定时器。这类定时器是对 100ms时钟累积计数，设定值为1～32767，所以其定时范围 为0.1～3276.7s。 10ms通用定时器（T200～T245）共46点，这类定时器是 对10ms时钟累积计数，设定值为1～32767，所以其定时范 围为0.01～327.67s。
异步电动机变频调速系统PPT课件
目前，变频调速系统使用较为普遍，例如工农业生产、家用电器等领 域，且具有节能、调速效率较高等特点。变频调速系统正向着高性能、 高精度、大容量、微型化、数字化和智能化方向发展。
主回路 18
.
主回路：整流桥为三相全控桥，逆变器为1200导电型，中间环节采用 电抗器滤波，为电流型变频调速系统。
电压控制回路：采用电压外环、电流内环的双闭环结构。电压控制回 路采用了相位控制技术。关于电压控制回路的说明：
采用闭环控制电压，来保证实际电压与给定电压相一致。
电流调节器的给定值为电压调节器的输出值，而反馈值为电动机 电流的实际值。一方面，采用闭环控制电流，可保证实际电流与 给定电流一致，且在动态过程中，能够保证恒流加速或减速。另 一方面，如果按电机最大允许电流设计电压调节器的限幅值，能 保证主回路电流不超过最大允许电流，提高了可靠性。
.
9
3、斩波器调压
换流器—L—C
斩波器调压原理图如下：
斩波器：调压
换流电路
逆变器：调频
二极管 整流器
晶闸管 VT
开关
VD
L 斩波器 C
逆变器
M 3~
整流器采用三相二极管整流桥，把交流电变换成直流电； 逆变器采用三相全控桥，实现变频； 斩波器采用脉频调制或脉宽调制，输出大小可调的直流电压。
特点：斩波器调压的特点是输入功率因数高，动态响应快。
G
图 六行电 恒电 频 回压 ， 控给 在 性载保 ；跃把将为环 三
+
GF
AVR GT1
-
三相双速异步电动机控制电路
一、双速电机控制原理调速原理根据三相异步电动机的转速公式：n1=60f/p三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。
下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2双速电机的变速原理是:电机的变速采用改变绕组的连接方式，也就是说用改变电机旋转磁场的磁极对数来改变它的转速。
如你单位的双速电机(风机),平时转速低,有时风机就高速转，主要是通过外部控制线路的切换来改变电机线圈的绕组连接方式来实现。
1、在定子槽内嵌有两个不同极对数的共有绕组，通过外部控制线路的切换来改变电机定子绕组的接法来实现变更磁极对数；2、在定子槽内嵌有两个不同极对数的独立绕组；3、在定子槽内嵌有两个不同极对数的独立绕组，而且每个绕组又可以有不同的联接。
（一）双速电机定子接线图三相双速异步电动机的定子绕组有两种接法：△接和YY接法，如下图所示。
图（a）△接（低速）图（b）YY接（高速）图25-1 三相双速异步电动机定子绕组接线图图（a）为双速异步电动定子绕组的△接法，三相绕组的接线端子U1、V1、W1与电源线连接，U2、V2、W2三个接线端悬空，三相定子绕组接成△形。
三相异步电动机正反转控制线路教学课件
元件明细表
序号
代号
名称
型号
1
M
三相异步电机 Y112M-4
2
QS
组合开关
HZ10-25/3
3
FU1
熔断器
RL1-60/25
4
FU2
熔断器
RL1-15/2
5
KM1、KM2
接触器
CJ10-10
6
FR
热继电器
JR16-20/3
7
SB1-SB3
按钮
LA10-3H
8
XT
接线端子排
JX2-1015
规格 4kW、380V、△接法、8.8A、
M 3~
KM 2
KM1
KM 1
KM2
三、按钮、接触器双重联锁正反转控制线路
QS
FU1
FU2
L1L
2L3
FR
或按下SB3, SB3动断触头断开,对 KM1联锁, SB3动合触头闭合,KM2 线圈得电
KM1
FR
UV
W
M 3~
KM2
SB1 KM1
KM2
SB2
SB3
KM 2
KM1
KM 1
KM2
三、按钮、接触器双重联锁正反转控制线路
一、 倒顺开关正反转控制线路
倒顺开关，又叫可逆转换开关，利用改 变电源相序来实现电动机手动正反转控 制。
改变相序
一、倒顺开关正反转控制线路
L1 L2 L3
熔断器 倒顺开关
电动机
FU QS
U
V
W
M 3~
一、倒顺开关正反转控制线路
L1 L2 L3
熔断器 手柄扳至“顺”位置
三相异步电动机的基本控制电路_图文
任务一 电气控制线路图、接线图和布 置图的识读
• （２）主令电器。用于自动控制系统中发送控制指令的电器。如按钮 开关、主令开关、行程开关等。
• （３）保护电器。用于保护电路及用电设备的电器。如熔断器、热继 电器、避雷器等。
• （４）配电电器。用于电能输送和分配的电器。如断路器、刀开关等 。
上一页 下一页 返回
任务一 电气控制线路图、接线图和布 置图的识读
• （四）低压电器的基本结构 • 低压电器广泛应用于生产设备电气控制系统中，其中电磁式电器在低
压电器中占有十分重要的地位，应用最为普遍。电磁式电器主要由电 磁机构和触头系统组成。 • • １）电磁机构的结构形式 • 电磁机构由电磁线圈、铁芯和衔铁三部分组成。电磁机构又称为磁路 系统，其主要作用是将电磁能转换为机械能并带动触头动作从而接通 或断开电路。电磁线圈分为直流线圈和交流线圈两种。直流线圈须通 入直流电，交流线圈须通入交流电。
• 电气图中的符号有图形符号、文字符号和回路标号等。 • （一）图形符号 • 图形符号通常用于图样或其他文件，用以表示一个设备或概念的图形
、标记或字符。图形符号含有符号要素、一般符号和限定符号。
上一页 下一页 返回
任务一 电气控制线路图、接线图和布 置图的识读
• • 它是一种具有确定意义的简单图形，必须同其他图形结合才构成一个
上一页 下一页 返回
任务一 电气控制线路图、接线图和布 置图的识读
• • 辅助文字符号用来表示电气设备、装置和元器件以及电路的功能、状
态和特征。如“Ｌ”表示限制，“ＲＤ”表示红色等。辅助文字符号也可 以放在表示种类的单字母符号之后组成双字母符号，如“ＹＢ”表示电 磁制动器，“ＳＰ”表示压力传感器等。辅助字母还可以单独使用，如 “ＯＮ”表示接通，“Ｍ”表示中间线，“ＰＥ”表示保护接地等。 • （三）接线端子标记 • （１）三相交流电路引入线采用Ｌ１、Ｌ２、Ｌ３、Ｎ、ＰＥ标记，直 流系统的电源正、负线分别用Ｌ＋、Ｌ－标记。
三相异步电动机制动控制ppt课件全文
第一节 机械制动 第二节 电力制动
8/16/2024
返回第一张
上一张幻灯片 下一张幻灯片
制动：就是给电动机一个与转动方向相反的转矩使它 迅速停转（或限制其转速）。
制动的方法一般有两类：机械制动和电力制动。
第一节 机械制动
利用机械装置使电动机断开电源后迅速停转的方法叫机械制动。 机械制动常用的方法有：电磁抱闸制动器制动和电磁离合器制动。
常用电磁铁的符号如上页图4‐1b）、c）、d）所示。
（2）直流电磁铁
线圈中通以直流电的电磁铁称为直流电磁铁。 直流长行程制动电磁铁主要用于闸瓦制动器，其工作原理与 交流制动电磁铁相同。MZZ2—H型电磁铁的结构如下页图4‐2所 示。
8/16/2024
返回第一张
上一张幻灯片 下一张幻灯片
图4‐2 直流长行程制动电磁铁的结构 1—黄铜垫圈 2—线圈 3—外壳4—导向管 5—衔铁 6—法兰 7—油封
型号及含义：
8/16/2024
返回第一张
上一张幻灯片 下一张幻灯片
结构如图4‐1所示。
8/16/2024
图4‐1 MZDI型制动电磁铁与制动器 a) 结构 b) 电磁铁的一般符号 c) 电磁制动器符号 d) 电磁阀符号 1—线圈 2—衔铁 3—铁心 4—弹簧 5—闸轮 6—杠杆 7—闸瓦 8—轴
返回第一张
图4‐8 JY1速度继电器结构原理图及符号 1‐转子 2‐电动机轴 3‐定子 4‐绕组 5‐定子柄 6、7‐静触点 8、9‐簧片（动触点）
它主要由定子、转子和触点三部分组成。 一般情况下，速度继电器的触点，在转速达120r／min时能动 作，低于100r／min左右时能恢复正常位置。 速度继电器在电路图中的符号如图4‐8所示。
三相笼型异步电动机的基本控制线路ppt课件
1
KM
B'
KM
自锁
自锁的作用
按下按钮（SB），线圈（KM）通电，
M
电机起动；同时，辅助触头（KM）闭合，
3~
即使按钮松开，线圈保持通电状态，电机
连续运转。
A BC
3.加过载保护
Q
FU
SB1 SB2
KM
发热
KM
FR
元件
热继电 器触头
KM
FR
电流成回路，
M
只要接两相就可以了。
3~
4.鼠笼式电动机直接起动的控制线路
KM -Y闭合， 电机接成 Y 形； KM- ? 闭合， 电机接成 ? 形。
KM- ?
?
Z A'
C'
X
Y
B'
A' B' C'
xy z
电机 绕组
KM -Y
主电路
Y－? 起动控制电路 1
SB1 SB2
KM
KH
KM-?
KT
KM
KT
KM-? KM-Y
Q FU
KM
KH
KM- ?
A' B' C'
电机
xyz
KM
2、反转和制动 起动：按SB3→KM2通电自锁→电动机M反转。 停止：按SB1→断电复位→KM1通电→制动开始 →转速n接近零时，速度继电器KS2常开触点打开 →KM1断电，反接制动结束。
自动往复运动控制电路
SB1
SB
KM
R
F
KH SQa KM
F
KM
F
关键措施
SB
R
限位开关
