网架焊接空心球节点的受力分析(NBU)
建筑网架螺栓球节点连接措施分析
建筑网架螺栓球节点连接措施分析摘要：随着建筑领域的不断创新发展，各种新型建材、新型建筑形式及新型建筑施工工艺技术方法陆续问世并得到实际应用，各种各样的造型别致、风格独特的建筑工程也越来越多，在体育场馆、展厅剧院、以及一些大型雨篷等建筑工程建设中，对网架结构的应用越来越广泛，鉴于螺栓球节点连接在建筑网架结构施工中占据核心地位，该施工环节的施工质量也是建筑网架结构整体质量的决定性因素，所以，本文以建筑网架螺栓球节点连接措施为主要论点展开分析探讨。
关键词：建筑；网架螺栓球节点；连接措施分析引言建筑网架结构是一种按照相应的网格形式，通过连接节点将众多杆件连成一体的建筑空间结构，具备造型美观、轻质、刚度大及安全性能优越等优势，在现代化艺术与体育场馆、影剧院等建筑工程项目建设中的应用尤为广泛，对于建筑网架结构施工来说，螺栓球节点连接是项目施工的核心重点，所以，要想确保建筑网架结构施工质量的可靠性，施工企业不仅需要深入开展螺栓球节点连接措施研究，还要从设计图纸、施工人员专业能力等多个方面入手加强管理与控制。
1网架螺栓球节点连接技术建筑网架螺栓球节点连接装置是该项目的优势特色，螺栓球侧方存在螺纹孔，通过螺纹中包含螺栓，螺栓上包含转柄，转柄部分包含挤压板以及贯穿挤压板的挤压杆。
螺栓的另一侧安装有储油瓶以及另一个挤压板被称为第二挤压板，通过将第一个挤压杆的一端插入储油瓶，设备运转过程中，第一挤压杆联动挤压第二挤压板，使得储油瓶中的油液受到挤压进入螺纹孔内部，实现了定期的润滑螺纹孔的作用，避免长期使用后螺栓孔的锈蚀问题导致的螺栓无法拧出的问题。
1.1螺栓球装置效益分析第二挤压板受到第一挤压板的作用，能够有效地将储油瓶中的润滑油积压至螺纹孔内，实现了对螺纹孔内部的定期润滑作用，避免螺栓孔生锈影响设备正常工作。
该装置内部包含拉动弹簧，该弹簧和第三固定环进行连接，使得螺栓的连接紧密性得到了增强。
1.2装置原理在对螺栓节点进行保养的过程中，通过对挤压板进行挤压，该挤压板会带动挤压杆与第二挤压板进行联动，同时完成润滑油的挤压作用，使得储油瓶中的润滑油通过油管挤入螺纹孔，在螺栓与螺纹孔进行紧固的过程中，拉动套勾带动弹簧运动，使其勾住第三固定环来完成螺栓连接紧密性的提升作用。
大型焊接空心球节点的多轴加载有限元分析与足尺试验
(a) P1.6 设节点应力云图 (b) P1.6 分下节点应力云图 图 4 荷载 P1.6 设、P1.6分下节点应力云图
Abstract: In accordance with the need of designing large welded hollow spherical joints (WHSJ) of an arch steel roof in a gymnasium, a finite element nonlinear analysis and a full-scale experiment on the joint are carried out. The WHSJ connects two cables and twelve bars, three of which are overlapped. Through the finite element analysis, the distribution of surface stress of the joint was obtained; the bars were found yielding at their bottoms in the overlapped area under 1.4 times of the designed loads. Full-scale experimental research also indicated that the stress at the bottom of the ninth bar reached the yielding strength under 1.4 times of the designed loads. The result of the experiment is basically consistent with the analysis results. The study can provide references for the design of engineering joints. Key words: steel structure; welded hollow spherical joint; full-scale experiment; finite element analysis;
空间网架焊接空心球节点承载力研究
第３期
秦力一等空间网架焊接空心球节点承载力研究
２７
图５球节点变形分布图（拉） Ｆｉｇ．５ Ｔｈｅ ｄｅｆｏｒｍａｔｉｏｎ ｄｉｓｔｒｉｂｕｔｉｏｎ ｏｆ ｔｈｅ
ｓｐｈｅｒｅ ｊｏｉｎｔ ｉｎ ｔｅｎｓｉｏｎ
（２）计算数值表明，该区域的点同时存在经 向与纬向应力——处于三向复杂应力状态．受拉 球节点壳面经向全为拉应变，受压则壳面经向全 为压应变，这与试验现象相吻合．当施加荷载达 到预设极限荷载（试验值）的４０％左右，焊趾处已 出现屈服线，此时远离焊趾处球面应力仍不大．
本文试用了三种类型回归模式对部分试验数 据拟合以期得出逼近度较好的算式：
（１）Ｎｃ＝口·ｔ·ｄ＋ｃ，
１
（２），ｖ。＝口‘ｔ‘ｄ＋ｂ ｉＩｔ＋ｃ，
（３）Ⅳｃ：等·口＋ｂ
经回归分析的结果比较表明：几种模式模拟 承载力与各因素间关系的逼近程度都相当好，其 中模式（１）形式较为简洁．将Ⅳ，和斑分别设为随 机变量和变量，经一元线性回归分析后可得
效宽度，取２ｗ＝１０旦／３ｔ； 上， 考虑到实际焊缝情况较复杂，且焊缝强度要
低于球壳材料，经数据统计分析后２ｗ取以上值．
３ 焊接空心球节点受压承载力分析
焊接空心球节点受压承载力计算公式也较为 繁多．但作为经验公式，统计基础尚不充分，不少 公式与试验数据的拟合程度偏差过大．一些有限 元计算分析结果与球壳试验结果【４儿５ Ｊ都表明：受 压球壳与受拉球壳的破坏机理有所区别．受拉情 况下，球壳破坏机理主要表现为冲切强度失效；而 受压工况下破坏，冲压过程伴有失稳，为弹塑性压 屈破坏．在轴向受压荷载下，球面管周焊趾附近 区域较大的经向及环向压应力引起该区域较大的 塑性变形，壳面压屈下陷而有局部失稳现象发生． ＡＮＳＹＳ计算图形分析的最后破坏形态也呈现明 显的弹塑性压曲破坏现象．

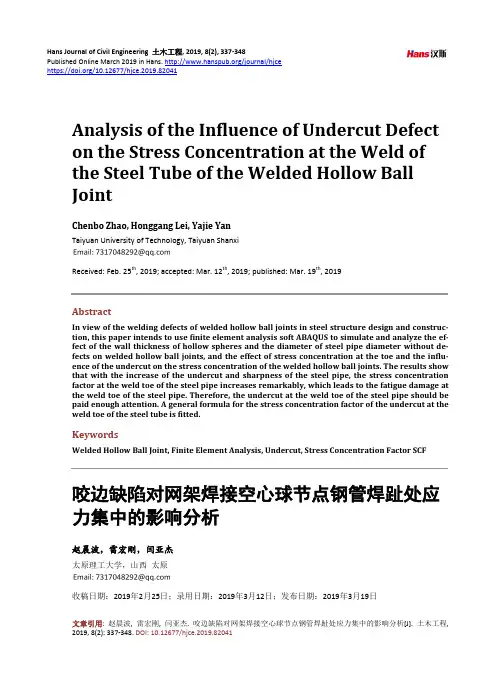

咬边缺陷对网架焊接空心球节点钢管焊趾处应 力集中的影响分析
焊接空心球节点，有限元分析，咬边，应力集中系数SCF
Copyright © 2019 by author(s) and Hans Publishers Inc. This work is licensed under the Creative Commons Attribution International License (CC BY). /licenses/by/4.0/
Table 1. Non-defective steel pipe weld toe stress concentration analysis table 表 1. 无缺陷钢管焊趾应力集中分析表
序号
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
空心球规格
D/mm
赵晨波 等
摘要
针对钢结构设计施工中存在的焊接空心球节点焊接缺陷问题，本文拟采用有限元分析软件ABAQUS，模 拟分析研究无缺陷时空心球直径壁厚和钢管直径壁厚对焊接空心球节点钢管焊趾处应力集中的影响，以 及钢管焊趾存在咬边时对焊接空心球节点应力集中的影响。结果表明，随着钢管咬边深度及锐度的增大， 钢管焊趾处应力集中系数显著增大，导致钢管焊趾处的疲劳破坏，所以钢管焊趾处咬边应引起足够重视。 拟合出关于钢管焊趾处咬边的应力集中系数的通用公式。
众多学者对焊接空心球节点进行了一系列理论和试验研究。1990 年，文献[4]对 50 余种不同构造细 节的焊接空心球节点进行有限元分析。结果表明了焊接空心球节点的应力分布规律，应力最大值位于焊 接空心球和无缝钢管的连接处，此处最大应力为径向应力；焊缝处应力集中的程度随节点相应构造尺寸 呈规律变化，绘制出了相应变化规律曲线。文献[5] [6]研究了采用坡口焊的焊接空心球节点在弹性阶段下， 单向受拉时球面应力的分布规律，并基于薄壳理论求出了应力集中系数的数值解。文献[7] [8] [9] [10]定 量分析了焊接空心球直径壁厚、无缝钢管直径壁厚以及焊脚尺寸对应力集中的影响并拟合公式，除考虑 单个因素对应力集中的影响外，还分析了构造尺寸对应力集中的综合影响，求解出焊接空心球节点的应 力集中公式。文献[11]提出了当管–球采用角焊缝的连接形式时的应力集中计算公式。
焊接空心球平板网架整体模型的建立及分析
２０ １１ 年 ６ 月 文 章 编号 ：０ ９６ ２ （ ０ ） ８０ ２ — ２ １０ —８ ５ ２ １ １ —０ ７ ０ １
山 西 建 筑
Ｓ ＨＡＮＸＩ ＡＲＣ Ｔ Ｃ ＵＲＥ ＨＩ． ８
性的关 系， 以进 行求导 ， 难 传统优 化方 法受到 限制 。差异进 化算 依靠杂交操作 ， Ｄ 而 Ｅ算法依靠变异操作 。
法 （ ｉｅｅｃ ｖｌａ ｏ ， Ｅ 是 Ｒ ｉｅ Ｓｏ Ｄ ｆ ｎｅ ｏ ｔ ｎ Ｄ ） ｆｒ Ｅ ｕｉ ａｎｒ ｔｎ和 Ｋ ｎ Ｐｉｅ ９５年 ｒ ｅ． ｒ ９ ｃ１
关键词 ： 地基 ， 限承载力 ， 限元 ， 极 有 差异进化 ， 参数识别
中图 分 类号 ：Ｕ ７ ． Ｔ ｇ０ ３ 文 献 标 识 码 ： Ａ
１ 概述
象的有 限元方法 ， 建立 了地基加载的仿真优化系统 。在介绍 系统
通过一个 地基加 载与识别 的例子 ， 绍 了该 系统 介 地基承载力是岩土力学领域最为普遍 的工程 问题 ， 承载能 构建的基础上 ， 其
图 ３ 中跨施加 １ｔ 荷载杆件内力图
通 过 分 析 数 据 可 知 ： ） 边 跨 悬 挂 吊车 时 ， 弦 杆 为 压 杆 不 １在 上
变号 ， 随吊车吨位增加 ， 力 比在增加 ， 应 应力 幅也 在增 加 ； 弦杆 下
应 力 比范 围为 ０ ６ ．７～１ 应 力 幅 范 围 为 ０ＭＰ ， ａ～】 ． Ｐ ； 杆 杆 ８ ８Ｍ ａ 腹 应 力 比范 围为 一 ． ４～１ 应 力 幅 范 围 为 ０ Ｍ ａ一 ０ ２ ａ ） ０６ ， Ｐ ３ ．６ＭＰ 。２
网格 数及 跨 高 比均 满足 规 范 ， 用 Ｑ ３ 采 ２ ５钢材 弦 腹 仟 为 ６ ５ ６０ １ｏ× ． 。
论某体育馆屋面焊接空心球网架安全性鉴定
研究探讨 Research310 论某体育馆屋面焊接空心球网架安全性鉴定魏晓红（山西五建集团有限公司）中图分类号：G322 文献标识码：B 文章编号1007-6344（2019）05-0310-01摘要：本文以某体育馆屋面焊接空心球网架结构的安全性鉴定为例，论证安全性鉴定检测的内容和方法，从而进行安全性分析及验算后，对本建筑物的安全性进行鉴定和评级。
关键词：焊接空心球网架；安全性鉴定0 引言本文通过对某体育馆屋面焊接空心球网架结构调查分析、现场检测、安全性分析及验算，提出了对此网架工程的安全性鉴定及建议。
1 工程简况某体育馆屋面焊接空心球网架工程，结构形式为：斜放四角锥，结构安全等级为二级，横向跨度 42米，纵向跨度为66米，网架厚度3.5m, 建筑面积约2770㎡。
1988年由某某设计研究院设计，1990年对该网架进行了加固维修设计，同年建成并投入使用。
为确定该网架工程是否满足安全使用要求，特对其进行了安全性鉴定检测。
2 对此网架结构的调查分析根据委托方提供的图纸经现场初步调查，该网架工程由某某设计研究院于1988年设计，由于其它原因，原设计单位于1990年对该工程出具了加固变更设计。
加固变更内容如下：对网架上弦采用加杆（或换杆）的方法进行了加固，在网架上弦短跨方向共增加杆件317根、加固68根，腹杆加固4根。
对屋面构造部分变更为：二毡三油上铺小石子防水层（或三元乙炳防水层），10mm 厚1：3水泥砂浆找平层，30mm 厚1：10水泥蛭石找坡层，25mm 钢丝网水泥板。
该网架工程于2007年对其防腐涂层进行了处理，后由于屋面漏水于2013年采用SBS 防水卷材对其进行了处理，除此之外未做任何处理。
网架所处环境为室内全封闭一般环境，由于屋面漏水，造成部分支座及杆件防腐涂层均产生了不同程度开裂、起皮。
该网架工程纵向跨度为66米，由22个3米的网格构成，横向跨度42米，由14个3米的网格构成，网架厚度为3.5米。
焊接空心球节点承载力分析
焊接空心球节点承载力分析一．引言空间网格结构是由杆件通过节点相连接而成的结构系统，节点是结构系统中重要的受力构件，离散的杆件通过节点集成为一个结构系统，所以在空间网格结构系统中,节点的构造设计和强度都是十分重要的。
在空间网格结构中用于构件间连接的典型节点有两种类型：相贯节点和节点体。
相贯节点是指杆件与杆件直接相交，而不是通过节点；节点体是指各杆件通过一个节点相交，该节点是独立的构件，如图1所示[1]。
图1 各种典型节点现在应用于大跨空间结构中，适合中国国情且在工程上应用广泛的主要有两种节点体形式：螺栓球节点和焊接空心球节点。
前者是70年代从德国MEMO引进的，最早由内蒙古铁路局设计室研制成功并应用于内蒙古呼和浩特铁路局俱乐部[2]，属于“洋为中用”类型；而后者焊接空心球节点是1964-1966年间由刘锡良教授成功研制开发，第一个应用工程为天津科学馆[2]，属于“土生土长”类型。
本文介绍的是节点体中的焊接空心球节点，简要介绍了研究进展和有限元分析方法分析焊接空心球节点承载力的过程及得到的相应承载力公式，最后指出了当前研究中的不足。
二．优缺点及国内外应用情况焊接空心球节点是由两个半球焊接而成的空心球，可根据受力大小分别采用不加肋和加肋两种，如下图2所示[4]。
在我国，焊接空心球节点可适用于单层或多层空间网格结构的节点体系，该体系是将钢管与预制好的空心球直接焊接而成，适用于连接钢管杆件。
焊接空心球节点的优点是构造简单，受力明确，连接方便，且其刚度较螺栓球节点要大得多，所以它也比螺栓球节点具有更广泛的适用范围，但是焊接空心球节点的现场焊接工作量较大，同时，球的直径比管径要大得多，这成为建筑上的一个缺点[1]。
出于特殊情况及质量控制上的考虑，国外一般不采用现场焊接的形式，故焊接空心球节点在国外的工程实例已经不多见，目前，该类节点主要在我国广泛使用，这里面还包括著名的国家游泳中心“水立方”。
图2-1 不加肋的空心球图2-2 加肋的空心球三．一些研究及成果国内对焊接空心球节点有着广泛的研究分析，但尚未达成统一的承载力计算公式。
网架球节点有限元应力分析
网架球节点有限元应力分析摘要：网架、网壳及空间桁架等大跨度空间钢结构在工程实际中有广泛的应用，由于大跨度空间结构杆系数量庞大，且一些重要的连接节点受力复杂，故手动计算这些空间结构困难较大，且结果难以保证，故一般采用软件有限元的方式进行结构分析。
本文以天水体育场实际工程为背景，分析了不同焊接球节点支座的受力情况，得到了支座的应力分布规律，提出了优化建议，为后续工程设计提供参考。
关键词：大跨度空间结构；有限元分析；焊接球节点1.概述1.1钢结构在大跨度空间结构的优势钢结构具有材料强度高，塑性、韧性好，材质均匀、工作可靠性高，且钢结构制作简便、施工周期短、良好的装配性又是绿色建筑，具备可持续发展的特性，故在在大跨度空间结构中有广泛的应用。
例如上海师范学院球类房(我国第一座平板网架)，天津科学宫(焊接空心球节点斜放四角锥网架)，首都机场机库(三层斜放四角锥平板网架结构)，北京工人体育馆(柔性空间悬索结构)，深圳华侨城欢乐谷中心表演场(张拉膜结构)等[1]。
空间网格结构由于杆件数量庞大，节点形式多样，结构形式复杂，采用手算几乎无法实现，应根据结构的类型、平面形状、荷载形式及不同设计阶段等条件，可采用有限元法或基于连续化假定的方法进行计算，这为采用计算机程序化计算提供了便捷，按有限元法进行空间网格结构静力计算可采用下列基本方程[2]：KU=F式中：K—空间网格结构总弹性刚度矩阵；U—空间网格结构节点位移向量；F—空间网格结构节点荷载向量。
1.2大型通用有限元软件ANSYSANSYS协同仿真环境技术以优化设计流程为目标，以客户化应用为手段，通过捕捉专家经验、规范设计流程、高可靠性的CAD/CAE互操作技术、高效率的优化技术、web技术等大幅缩短研发过程。
构成协同仿真环境的CAE产品包括：结构分析体系、电磁场分析体系、流体力学分析体系、行业化定制模块、仿真模型建造系统、设计人员快捷分析工具箱、多目标快速优化工具、客户开发平台等。
钢网架焊接球节点力学性能检验报告
检验仪器
仪器名称：检定证书编号：
焊 接 空 心 球 节 点 力 学 性 能 检 验 结 果Βιβλιοθήκη 样品编号焊接空心球规格(mm)
配合钢管规格(mm)
试验荷载(kN)
折算钢管应力(MPa)
设计 应力值(MPa)
承载力 检验系数实测值
破坏形态
轴向受拉
轴向受压
轴向受拉
轴向受压
轴向受拉
轴向受压
轴向受拉
轴向受压
检验结论
批准：审核：校核：检验：
钢网架焊接球节点力学性能检验报告钢网架焊接空心球节点钢网架焊接球节点钢筋力学性能检验报告水泥物理力学性能检验力学性能材料力学性能不锈钢力学性能检测金属材料力学性能手册金属力学性能测试
钢网架焊接球节点力学性能检验报告
质控（建）表4.1.8.4－7共 页第 页
工程名称
委托编号
委托单位
检验日期
见证单位
见证人
超大型浮式网架结构节点的选型及有限元分析
超大型浮式网架结构节点的选型及有限元分析对各种节点类型的优缺点进行分析对比，选出最适宜浮式网架结构的节点型式为球节点，并运用ABAQUS有限元软件对球节点的力学性能进行数值模拟分析，计算得出球节点的极限承载能力。
作为实际工程运用的参考，设置加劲肋的用以提高球节点的力学性能。
标签：浮式网架；节点；有限元分析；加劲肋0 引言当今世界空间与资源总储量紧张情势远远不能满足当今经济的飞速发展，因此海洋工程界开启了一个新的研究领域，即超大型浮式结构的研究。
其结构具有整体性好、工业化程度高、施工周期短、消波性好、受自然条件限制较小等优点[1]。
针对新型海洋结构浮式网架的相关研究主要集中在整体结构选型及其稳定性分析。
节点作为结构的关键受力与传力构件，具有极复杂的受力环境与破坏型式，其力学性能对结构的整体性及稳定性有着至关重要的作用。
1 浮式结构节点选型按照力学特性，节点可分为刚性连接节点、半刚性连接节点和铰接连接节点；按照构造形式，节点具体可分为：螺栓球节点、焊接空心球节点、钢管圆筒节点、焊接钢板节点、钢管鼓节点等。
节点交汇处都连接有数根杆件，受力复杂，确定节点类型需要满足与计算假定相符、尽量避免偏心、具有足够的强度等原则，结合各类型连接节点的受力状况、制作工艺等特征，浮式网架结构连接节点形式选为焊接空心球节点。
2 空心球节点的有限元分析2.1 模型参数及材料属性2.2 有限元原理进行数值模拟时，焊接空心球节点可看做很薄的壳体，进而选择壳单元进行计算；同时也能够看做是三维连续体，选用实体单元来进行有限元分析。
唐海军采用两种单元对焊接空心球节点进行了分析比较，认为实体单元能够更精确的反应节点在受荷过程中的变形和应力情况[2]。
选用实体单元，考虑几何非线性。
大量研究表明，焊接球节点在轴向受拉时为强度破坏，轴向受压时为弹塑性压曲破坏，且单向受力与双向受力时其破坏荷载接近[3]，因此，对球节点进行单向受力的数值模拟分析。
轴力和弯矩共同作用下焊接空心球节点承载力研究与实用计算方法
轴力和弯矩共同作用下焊接空心球节点承载力研究与实用计算方法董石麟 唐海军 赵 阳傅学怡 顾 磊(浙江大学空间结构研究中心)(国家游泳中心设计联合体)摘要:国家游泳中心/水立方0多面体空间刚架结构中,杆件除承受轴力外,还承受相当大的弯矩,但目前规范对焊接空心球节点在轴力和弯矩共同作用下的设计方法尚属空白。
本文采用理想弹塑性应力-应变关系和Von -M i ses 屈服准则、同时考虑几何非线性的影响,建立了焊接空心球节点的有限元分析模型,对承受轴力、弯矩及两者共同作用的空心球节点进行了大量的非线性有限元分析。
通过典型节点的试验研究,直观了解节点的受力性能和破坏机理,并验证了有限元模型的正确性。
文中还推导了基于冲切面剪应力破坏模型的节点承载力的简化理论解。
最后,综合简化理论解、有限元分析和试验研究的结果,提出了轴力和弯矩共同作用下的节点承载力实用计算方法,可供实际工程设计采用,也可供相关规程修订时参考。
关键词:焊接空心球节点;组合荷载;承载力;有限元分析;试验研究;实用计算方法中图分类号:TU392 文献标识码:A 文章编号:1000-131X (2005)01-0021-10LOAD -CARRY ING C APACITY A ND PRACTICA L CA LCULATION METHOD FOR WELDED HOLLOWSPHERICAL JOINTS SUBJEC T TO COMBINED AX IAL FORCE AND BENDING MOMENT Dong Shilin Tang Haijun Zhao YangFu Xueyi Gu Lei(Space Structures Research Center,Zhejiang University)(CSCEC National Swimming Center Design Consortium)Abstract :Members in the polyhedron space fra me structure for the National Swimming Center /Water Cube 0are subject toboth a xial forces and large bending moments.However,no provision has been provided by current design codes for welded ho-llo w spherical joints subject to combined loading.Based on the elastic -perfectly plastic model and the Von -Mises yield criter-i on,a finite element model for the analysis of welded hollow spherical joints is established,in which the effect of geometric nonlinearity is also taken into account.Employing the nonlinear finite element model,a major para metric study is carried out on the joints subject to axial forces,bending moments and combined loading of the two.Experiments on five typical ful-l scalejoints are conducted to understand directly the structural behavior and the collapse mechanism of the joint,and also to validate the finite element model.A simplified theoretical solution is also derived for the loading -carrying capacity of the joint,based on the punching shear failure model.Finally,by summarizing the results from the simplified theoretical solution,finite ele -ment analyses and experimental study,a practical calculation method is proposed for the load -carrying capacity of the joints subject to combined loading.The results from this study can be applied for direct design use,and also provide a reference for the revision of relevant design codes.Keywords :welded hollo w spherical joints;c ombined loading;load -carrying capacity;finite ele ment analysis;experimental study;practical calculation method收稿日期:2004-11-041 引言为2008年北京奥运会兴建的国家游泳中心/水立方0采用了基于气泡理论的多面体空间刚架这一全新的空间结构形式[1],结构的几何构成决定了其绝大部分节点应保证刚性连接,/水立方0结构的内部节点将采用国内在网格结构中已得到广泛应用的焊接空心球节点。
网架结构节点空心球节点
焊 接 空 心 球 的 加 工 方 法
焊接空心球节点的制作
• 焊接空心球 节点是由两个热轧半球经过加工后焊接而成，如图所示。对加肋空心球， 应在两个半球对焊前先将肋板放入一个半球内并焊好。半球钢板下料直径为2D（D为 球的外径），加热温度一般在850-900℃，剖口宜用机床
焊接空心球的制作示意图。A.下料，加热 B.冲压 C.切边，剖口 D.对装焊接
焊接空心球的分类-有肋，无肋
•
图为半圆球轧制过程 A.为 下料的圆钢板 B.为 加热后钢板，置于下模上轧制 C.为 已轧制的半圆球 1. 上模 2.加热后的圆钢板 3.下模（漏摸） 热轧与冷轧有各自的优缺点，不过比较常用的是热轧 这里就不一一介绍了
焊 接 空 心 球 的 加 工 有 热 轧 和 冷 轧 二 种
网架结构节点加工之焊接空心 节点
当网架杆件内力很大，(≥750KN),采用螺栓球节点，会造成钢 球过量而使用钢量增多，所以考虑采用空心球节点
焊接空心球节点材料，优点与缺点
•
是由两块圆钢板经热压或冷压成 两个半球后对焊形成。钢球外径 一般为160~500MM。
•
•
焊接空心球节点的特点：传力明 确，构造简单，造型美观，连接 方便适用性强。由于球体没有方 向性，可与任意方向的杆件连接， 当汇交杆件较多时，其优点更加 突出 焊接空心球节点的缺点是：用钢 量大，冲压焊接费工，焊接质量 要求高。
焊接球的制作主要工序
• 1.半球下料：按每种空星球的规格进行放样，将钢板仿型切割下料成半球坯清除毛边，
编号登记。 半球下料→加热→压制切边及切削坡口↘ 肋板下料又→ 车削外圆 → 组成→ 焊接 →清理 → 验收 →入库
2.球胚加热：将切割好的钢板球坯放在发射炉上加热，温度控制在1000-1100℃ 3.压制切削：用压力机将球坯压制成半球体，用半球车床精加工车削成设计要求规格 4.组成及焊接：将两个半球体焊接而成，分为加肋和不加肋二种
钢网架螺栓球节点、焊接球节点、焊接钢板节点的钢网架结构地面拼装工程
1范围本工艺标准适用于钢网架螺栓球节点、焊接球节点、焊接钢板节点的钢网架结构地面拼装工程。
2施工准备2.1材料：2.1.1钢网架拼装的钢材与连接材料、高强度螺栓、焊条等材料应符合设计要求，并应有出厂合格证明。
2.1.2螺栓球、空心焊接球、加助焊接球、锥头、套筒、封板、网架杆件、焊接钢板节点等半成品，应符合设计要求及相应的国家标准的规定。
2.1.2.1制造钢结构网架用的螺栓球的钢材，必须符合设计规定及相应材料的技术条件和标准。
螺栓球严禁有过烧、裂纹及付种隐患，成品球必须对最大的螺孔进行抗拉强度检验。
螺栓球的质量要求以及检验方法应符合表5-14的规定。
r2.1.2.2拼装用高强度螺栓的钢材必须符合设计规定及相应的技术标准。
钢网架结构用高强度螺栓必须采用国家标准〈〈钢结构用高强度大六角头螺栓》规定的性能等级8.8S或10.9S,并应按相应等级要求来检查。
检查高强度螺栓出厂合格证，检查试验报告，检查复验报告。
在拼装前还应对每根高强度螺栓进行表面硬度试验，严禁有裂纹和损伤。
高强度螺栓的允许偏差和检验方法应符合表5-15的规定。
2.1.2.3拼装用的焊接球材料品种、规格质量，必须符合设计要求和有关标准的规定。
焊接用的焊条、焊剂、焊丝、保护气体等应符合相应的技术要求和规定。
焊接球应有出厂合格证和钢球承载力检验报告。
拼装用焊接球应符合表5-16的规定。
5-162.1.2.4钢网架拼装封板、锥头、套筒的钢材，必须符合设计要求及相应的技术标准。
封板、锥头、套筒外观木得有裂纹、过烧及氧化皮。
封板、锥头、套筒的质量要求和检验方法应符合表5-17的规定。
注1胡械、粮头、蓼筒应分别进行检敦评走.2 F为琴19的外援照半役.2.1.2.5钢网架拼装焊接用钢板，必须符合设计要求及相应的技术标准。
焊接材料应有出厂合格证及相应的技术标准。
钢板节点的拼装焊缝应达到设计要求。
其质量要求及检验方法应符合表5-18的规定。
2.1.2.6钢网架拼装用杆件的钢材品种、规格、质量，必须符合设计规定及相应的技术标准。
大跨网架球节点计算
网架结构设计与研究通过软件计算得出各杆件的应力。
具体计算如下：正放四角锥网架，网格尺寸a=4.0m，网架高度h=3.0m。
有一下弦节点，汇交有四根弦杆，最大轴心拉力N1=76.242KN;四根斜腹杆，最大轴心拉力N2=278.09KN;最大轴心压力N3=−147.05KN;采用无缝钢管杆件，焊接空心球节点，均为Q235钢。
设计符合要求的焊接空心球节点。
解：（1）计算有关几何特性弦杆集合长度l=4.0m，计算长度l0=0.9l=3.6m。
腹杆几何长度l=(a/2)2+(a/2)2+h2=22×2+32=4.12m计算长度l0=0.8l=3.3m.在该网架中一根弦杆与两根斜腹杆组成等腰三角形。
该三角形中腹杆与腹杆间的夹角为θ1=2sin−1(2000/4120)=58.08°=1.01369rad；弦杆与腹杆间的夹角θ2=(180−θ1)/2=60.96°=1.0640rad。
（2）杆件截面选择1、下弦杆：按最大轴心拉力N1=76.242KN确定截面。
经过试算，四根下弦杆均采用∅76×3.8的圆钢管，A=861.9mm2，i=25.6mm。
验算刚度、强度：λ=l0/i=3600/25.6=140.625<[λ]=250σ=N1/A n=76242/861.9=88.458N/mm2<f=210N/mm22、斜腹杆：按最大轴心拉力N2=278.09KN，最大轴心压力N3=−147.05KN确定截面。
经试算，四根斜腹杆均采用∅114×6的圆钢管，A=1382mm2，i=38.9mm。
验算刚度、强度、稳定：λ=l0/i=3300/38.9=84.83<[λ]=250σ=N2/A n=278090/1382=201.2N/mm2<f=210N/mm2由λf y/235=84.83210/235=80.19，查表得（a类截面）φ=0.781；N3/(φA)=147.05/(0.781×1382)=136.24N/mm2<f=210N/mm2（3）确定空心球外径D=(d1+2a+d2)/θ计算，取a=15mm。
