建筑构造下知识点总结_中国建筑工业出版社第四版《建筑构造》下册_重庆大学_刘建荣_翁季主编

合集下载

建筑构造期末总结

建筑构造期末总结

建筑构造期末总结在本学期的建筑构造课程中,我学习了建筑构造的基本原理、方法和技术。

通过理论知识的学习和实践操作的训练,我对建筑构造的各个方面有了较为深入的了解和掌握。

接下来,我将就本学期中所学到的建筑构造知识,进行总结和回顾。

首先,在本学期的课程中,我学习了建筑物的结构形式和构造系统。

建筑物的结构形式主要有框架结构、壳体结构、悬挑结构和拱壳结构等。

不同的结构形式具有不同的特点和适用范围,我们需要根据实际情况选择合适的结构形式。

而构造系统则是指建筑物在设计和施工过程中所采用的基本构造方法,如砖混结构、钢结构和混凝土结构等。

构造系统的选择会直接影响到建筑物的承载力、稳定性和耐久性等方面。

其次,在建筑构造的学习中,我了解到了材料的性能与应用。

不同材料具有不同的特点和性能,能够满足建筑构造的不同要求。

例如,混凝土材料具有良好的抗压强度和耐久性,适用于承受大荷载和长期使用的地方;而钢材具有较高的强度和可塑性,适用于悬挑和大跨度的结构构造。

在实践操作中,我们还学习了常见的建筑材料的制作和施工工艺,如砖石的砌筑、混凝土的浇注和钢材的焊接等。

此外,建筑构造中的连接设计和构造技术也是我们学习的重点内容之一。

在建筑物的构造中,不同构件之间需要进行连接,确保构件之间的稳定和协调。

连接设计需要考虑结构的连接方式、强度和刚度等因素,以及连接件的选用和施工方法。

在实践操作中,我们学习了常用的连接形式和连接件的制作,如焊接、螺栓连接和榫卯连接等。

最后,通过本学期的建筑构造课程,我深刻认识到建筑构造对于建筑物的重要性和影响。

建筑构造不仅决定了建筑物的稳定性和耐久性,也影响到建筑物的功能性和美观性。

在设计和施工过程中,我们需要综合考虑建筑结构的各个方面,确保建筑物的安全性和可行性。

在未来的学习和工作中,我会进一步加强对建筑构造的理解和应用,并通过实践操作不断提高自己的技能和能力。

我相信,在继续的学习和实践中,我能够更好地应对各种建筑构造问题,并为设计和建造更加安全可靠的建筑物做出贡献。

建筑构造下册重点总结

建筑构造下册重点总结

第一章高层建筑分类1.层数:第一类9~16层,第二类17~25层,第三类26~40层,第四类40层以上2.高度:公共建筑h>24m,超高层建筑h>100m(建筑高度是指建筑物室外地面到其檐口或屋面面层的高度,屋顶上的水箱间、电梯机房、排烟机房和楼梯出口小间不计入建筑高度)3.体型:板式高层建筑,塔式高层建筑4.防火:一类二类结构体系5.基本体系:纯框架体系,纯剪力墙体系,筒体体系6.体系组合:框支剪力墙,框架-剪力墙,框架-筒体,筒中筒,束筒7.框架-筒体:核心筒-框架体系,多筒-框架体系8.多筒-框架体系:两个端筒+框架,核心筒+端筒+框架,核心筒+角筒+框架9.楼盖形式:肋梁楼盖结构,无梁楼盖结构,叠合板楼盖结构,压型钢板组合楼盖结构10.设备层:高建筑物的某一楼层其有效面积全部或大部分用作空调、给排水、电气、电梯机房等设施的布置。

一般设置在第15层11.避难层:超高层建筑间距<15层,净面积5人/平米12.中间层:通常15层,设中间设备层外墙13.外墙:(根据构造形式和支承方式的不同:)填充墙,幕墙14.玻璃幕墙:承重方式:框支承,全玻璃,点支承15.框支承:构造分类:明框,隐框,半隐施工分类:构件式(现场组装,竖挺为主要受力构件),单元式(提前组装现场安装)全玻璃:固定方式:上部悬挂,下部支承16.点支承式的组成:玻璃面板,支承结构(杆件体系,索杆),支承装置(爪件,连接件,转接件),玻璃(钢化玻璃:单层,钢化中空,钢化夹层),面板(分格尺寸1.5~3m,厚12mm,留缝10mm,密封胶)铝板幕墙(坚挺受力,由加强肋和面板组成,宽度1000~1600,高度3m),铝塑板(高度<1.8m)17.玻璃选择:安全性能(钢化,夹层,夹丝)热工性能(吸热,反射,中空)18.立面划分:横档间距<2m,竖梃间距<1.5m19.地下室防潮:范围(当最高地下水位低于地下室地坪0.3~0.5m而无滞水可能时,地下室外墙和底板只受到土层中潮气影响,一般只做防水处理)地下室防水:卷材防水,防水混凝土防水,弹性材料防水20.楼梯:楼梯布置要求:与电梯有机配合,以利相互补充,与电梯靠一起安全疏散设计:高层民用建筑系统每个防火分区的安全出口不应少于两个,安全出口之间的而距离不应小于5m疏散楼梯的设置:1、疏散楼梯间的布置方式:接近电梯厅,有双向疏散出口2、防烟楼梯间的要求:楼梯间入口处应设前室或阳台、凹廊等,前室面积公共建筑不小于6平米,居民建筑不小于4.5平米,若与消防电梯合用前室则不小于10平米<公建>和6平米<居住建筑>,楼梯间的前室应设防烟排烟设施,通向前室和楼梯间的门应设乙级防火门,向疏散方向开启3、封闭楼梯间的要求:靠外墙,天然采光和自然通风,设乙级防火门,向疏散方向开启4、剪刀楼梯间的要求:按消防楼梯间要求设置,两梯段之间分隔成两座独立的梯间,保持两条疏散通道;公共建筑内,每个楼层布置两个防烟前室;塔式高层住宅可设置一个防烟前室,但两座楼梯间应分别设置加压送风系统疏散楼梯间的布置要求:竖向各层位置不变,能上能下,底层有通往室外的出入口,直通屋顶(不少于两座)21.电梯:分类:使用性质(客梯,货梯,消防电梯)行驶速度(高速,中速,低速)其他(单台双台,交流直流,轿厢容量,开启方向左、右、中、贯通左、贯通右),观光电梯22.电梯组成:电梯井道,电梯机房,井道基坑,组成电梯的有关部件通向电梯机房的通道和楼梯宽度不小于1.2m,楼梯坡度不大于45°23.自动扶梯布置方式:单台布置,双台并列布置,双台串联布置,双台剪刀布置第二章墙面装修24.铺贴式墙面:天然石材,人造石材25.天然石材:花岗石(室内外墙)大理石(室内墙)碎拼大理石26.天然石材安装:栓挂法,连接件法,粘贴法27.人造石材墙面:预置水磨石,人造大理石大型陶瓷石板28.人造石材安装:栓挂法,粘贴法29.板材墙面(高级):木板,金属,石膏,塑料,铝合金30.裱糊墙面(高级):壁纸,墙布地面装修31天然石材地面:花岗石,大理石,碎拼大理石(构造)32.硬木地面:面层(单双)优点:具有良好的弹性和蓄热性缺点:不耐火耐水,造价昂贵分类:空铺木地面,实铺木地面,强化木地面强化木地面:组成:面层,基层,防潮层,铺装要求:地板与墙面相接处留8~10mm缝隙,踢脚板盖缝33.塑料地面:构造方式:塑胶自流平地面,塑胶地板34.地毯地面:按材质分:化纤地毯,羊毛地毯35.活动地面:又称装配式地板,适用于机房,控制室,通讯中心,电化教室,剧场舞台等36.弹性木地板:适用于室内体育用房,排练厅,舞台,交谊舞厅等吊顶装修37.吊顶的作用与设计要求:1.装饰和美化室内空间2.满足照明方面的要求3.满足室内声学要求 4.满足设备安装、检修及封闭管线的要求 5.防火要求 6.承重要求7.应便于工业化施工,尽量避免湿作业38.吊顶的构成:基层(吊筋,龙骨<主、次>),面层:抹灰面层和板材面层板材:(植物型板材<胶合板、纤维板、木工板>,矿物型板材<石膏板、矿棉板>,金属板材<铝合金板>)矿物型和金属耐火性能高39.金属吊顶构造:轻钢龙骨石膏板吊顶构造,铝合金龙骨矿棉板吊顶构造(面板安装方式<龙骨外露、龙骨不外露>),金属板材吊顶构造40.遮阳形式:水平式,垂直式,综合式,挡板式(适用范围)第三章大跨度建筑构造41.大跨度建筑构造通常是指跨度在30m以上的建筑,主要用于民用建筑的影剧院、体育场馆、展览馆、大会堂航空港等,工业建筑主要用于飞机装配车间、飞机库和其他大跨度厂房大跨度建筑迅速发展的原因:一是需要,二是可能42.大跨度建筑类型:拱结构,刚架结构,桁架结构,网格结构,折板结构,薄壳结构,悬索结构,膜结构42.拱结构:影响造型的因素:矢高大小,平衡拱推力(拉杆承受,框架结构承受,基础承受)43.刚架结构:刚架是横梁和柱以整体连接方式构成的一种门形结构刚架形式:无铰刚架,两铰刚架,三铰刚架(跨度小)刚架造型:常用钢筋混凝土建造,为了节约材料和减轻自重,常做成变断面的形式44.桁架结构:桁架是由杆件组成的一种格构式体系桁架形式:三角形,梯型,拱形,无斜腹杆式和三铰拱式桁架造型:多用作屋顶的承重结构,单坡,双坡,单跨,多跨45.网格结构:按外形分类:平板网格(网架<双多>)和曲面网格(网壳<单双>)网架按其构造方式分类:交叉桁架体系,角锥体系(椎体单元:三角锥、四角锥、六角锥)网架杆件断面:网架杆件常用钢管或角钢网架杆件节点连接:角钢-钢板焊接,钢管-钢球网架排水坡度:2%~5%网架建筑造型:影响因素:结构的形式,结构的支承方式46.折板结构的组成:折板,横隔构件波长<12m折板的结构形式:波长数目(单波,多波),结构跨度的数目(单跨,多跨),结构断面形式(三角形折板,梯形折板),折板的构成(平行折板,扇形折板)47.薄壳结构形式:筒壳,圆顶壳,双曲扁壳,鞍形壳48.悬索结构的组成:索网,边缘构件,支承构件悬索结构的优缺点:优点:充分发挥材料的力学性能,利用钢索来受拉,钢筋混凝土边缘构件来受压,受弯,因此能节省大量材料,减轻结构自重,比普通钢结构建筑节省钢材50%。

建筑构造(下)期末复习整理

建筑构造(下)期末复习整理

1.高层建筑概况1.1.1高层建筑发展历史与现状(时期与经典案例)高层建筑在整个经济比较发达的欧美地区产生、发展和大量建造,有其特定的历史、经济和社会原因。

美国高层建筑设计,始于19世纪的芝加哥学派。

1853年,奥蒂斯(OTIS)发明了安全载客升降机,解决了垂直方向的交通问题。

以美国为例,高层建筑的发展演变主要可以分为四个时期:芝加哥时期(1865~1893,约28年)。

古典主义复兴时期(1893年~世界资本主义大萧条前后,约36年),案例:1930年克莱斯勒大厦,77层,319.4米。

现代主义时期(二战后~20世纪70年代,约40年)。

后现代主义时期(20世纪70年代~至今)。

20世纪40年代末到50年代末,伴随工业技术的迅速发展,以密斯*凡*德*罗为代表的讲求技术精美的倾向占据了主导地位,简洁的钢结构国际式玻璃盒子到处盛行,如芝加哥湖滨公寓(1951,密斯设计);随后,现代建筑以“粗野主义”(如柯布西耶的马赛公寓大楼)和“典雅主义”(如雅马萨奇设计的纽约世界贸易中心双塔,毁于2001年)为代表,进入形式上五花八门的发展时期,高层建筑的形式随之打破了一度时髦的单纯玻璃方盒子形象,对多种工业化造型手段都进行了尝试;60年代末以后,在现代建筑的主流下,建筑思潮向多元化发展,并与反基调的后现代主义建筑创作进入并行的共同发展时期。

(高层建筑发展的趋势)一方面,结构技术的迅速发展,为建筑高度的实现提供了可能,2010年建成的迪拜哈利法塔以其823m的新高度成为当前公认的世界第一高楼。

另一方面,由于现代建筑设备的引入和设备需求、公共空间尺度需求的发展,高层建筑总高度快速刷新的同时,建筑的总层高数却趋于和缓。

1.1.2高层建筑分类按建筑高度分,联合国教科文组织所属世界高层建筑委员会建议按高层建筑的高度分四类。

第一类:9~16层(最高到50m);第二类:17~25层(最高到75m);第三类:26~40层(最高到100米);第四类:40层以上(即超高层建筑)。

最新建筑构造下复习重点

最新建筑构造下复习重点

建筑构造下复习重点建筑构造21.1.2(1)联合国教科文组织所属世界高层建筑委员会建议按高层建筑的高度分成四类:第一类:9-16层(最高到50米)第二类:17-25层(最高到75米)第三类:26-40层(最高到100米)第四类:40层以上(即超高层建筑)(2)《高层民用建筑设计防火规范》中规定,10层及10层以上的居住建筑和建筑高度超过24米的公共建筑为高层建筑。

(3)《民用建筑设计通则》规定:建筑高度超过100米时,不论住宅及公共建筑均为超高层建筑。

(4)建筑高度:建筑物室外地面到其檐口或屋面面层的高度。

屋顶上的水箱间、电梯机房、排烟机房和楼梯出入口小间等不计入建筑高度。

1.3.1在高层建筑中:(1)一般现浇楼板厚度不应小于80mm,(2)当板内需要敷设管线时,板厚不宜小于100mm,(3)顶层楼板厚度不宜小于120mm,(4)转换层楼板不宜小于180mm1.3.2压型钢板组合楼盖示意图1.4.1(1)设备层的布置要求:合理利用建筑空间满足设备布置的要求与结构布置相结合与避难层相结合1.4.2设置中间设备层有一下特点:要求地板结构承载力比标准层大,层高按照设备布置方式不同于标准层。

施工时需预埋管道附件或留空、留洞,结构上需考虑防水、防振措施。

设备竖井应处理层间分隔,层间分隔间要处理好相互关系。

标准层中插入设备层增加施工复杂程度。

(一般情况下,每10-20层(通常为15层)设一层中间设备层。

)1.5.3(1)玻璃幕墙分类根据其承重方式不同分为:框支承玻璃幕墙,全玻璃幕墙,点支承玻璃幕墙根据其构造方式不同分为:明框玻璃幕墙,隐框玻璃幕墙,半隐框玻璃幕墙根据其施工方式不同分为:构件式玻璃幕墙,单元式玻璃幕墙(2)金属框的断面与连接方式金属框常用断面形式:金属边框可用铝合金,铜合金,不锈钢等型材制作竖梃与楼板的连接:竖梃与楼板之间一般预留100mm间隙竖梃与横档的连接:通过角形铝铸件或专用铝型材连接。

建筑构造知识点总结5篇范文

建筑构造知识点总结5篇范文

建筑构造知识点总结5篇范文第一篇:建筑构造知识点总结基础(1)基础的类型按使用的材料分为:灰土基础、砖基础、毛石基础、混凝土基础、钢筋混凝土基础。

按埋置深度可分为:浅基础、深基础。

埋置深度不超过5M者称为浅基础,大于5M者称为深基础。

按受力性能可分为:刚性基础和柔性基础。

按构造形式可分为条形基础、独立基础、满堂基础和桩基础。

条形基础:当建筑物采用砖墙承重时,墙下基础常连续设置,形成通长的条形基础刚性基础:是指抗压强度较高,而抗弯和抗拉强度较低的材料建造的基础。

所用材料有混凝土、砖、毛石、灰土、三合土等,一般可用于六层及其以下的民用建筑和墙承重的轻型厂房。

柔性基础:用抗拉和抗弯强度都很高的材料建造的基础称为柔性基础。

一般用钢筋混凝土制作。

这种基础适用于上部结构荷载比较大、地基比较柔软、用刚性基础不能满足要求的情况。

独立基础:当建筑物上部为框架结构或单独柱子时,常采用独立基础;若柱子为预制时,则采用杯形基础形式。

满堂基础:当上部结构传下的荷载很大、地基承载力很低、独立基础不能满足地基要求时,常将这个建筑物的下部做成整块钢筋混凝土基础,成为满堂基础。

按构造又分为伐形基础和箱形基础两种。

伐形基础:是在地下的连片基础,适用于有地下室或地基承载力较低、上部传来的荷载较大的情况。

箱形基础:当伐形基础埋深较大,并设有地下室时,为了增加基础的刚度,将地下室的底板、顶板和墙浇制成整体箱形基础。

箱形的内部空间构成地下室,具有较大的强度和刚度,多用于高层建筑。

桩基础:当建造比较大的工业与民用建筑时,若地基的软弱土层较厚,采用浅埋基础不能满足地基强度和变形要求,常桩基。

桩基的作用是将荷载通过桩传给埋藏较深的坚硬土层,或通过桩周围的摩擦力传给地基。

按照施工方法可分为钢筋混凝土预制桩和灌注桩。

钢筋混凝土预制桩:这种桩在施工现场或构件场预制,用打桩机打入土中,然后再在桩顶浇注钢筋混凝土承台。

其承载力大,不受地下水位变化的影响,耐久性好。

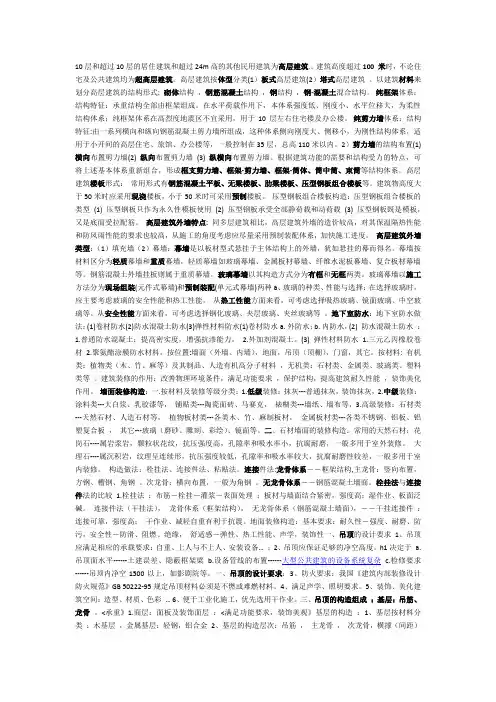

建筑构造(下)知识点总结

建筑构造(下)知识点总结

10层和超过10层的居住建筑和超过24m高的其他民用建筑为高层建筑.。

建筑高度超过100 米时,不论住宅及公共建筑均为超高层建筑。

高层建筑按体型分类(1)板式高层建筑(2)塔式高层建筑。

以建筑材料来划分高层建筑的结构形式:砌体结构,钢筋混凝土结构,钢结构,钢-混凝土混合结构。

纯框架体系:结构特征:承重结构全部由框架组成。

在水平荷载作用下,本体系强度低、刚度小、水平位移大,为柔性结构体系;纯框架体系在高烈度地震区不宜采用,用于10层左右住宅楼及办公楼。

纯剪力墙体系:结构特征:由一系列横向和纵向钢筋混凝土剪力墙所组成,这种体系侧向刚度大、侧移小,为刚性结构体系,适用于小开间的高层住宅、旅馆、办公楼等,一般控制在35层,总高110米以内。

2)剪力墙的结构布置(1) 横向布置剪力墙(2) 纵向布置剪力墙(3)纵横向布置剪力墙。

根据建筑功能的需要和结构受力的特点,可将上述基本体系重新组合,形成框支剪力墙、框架-剪力墙、框架-筒体、筒中筒、束筒等结构体系。

高层建筑楼板形式:常用形式有钢筋混凝土平板、无梁楼板、肋梁楼板、压型钢板组合楼板等。

建筑物高度大于50米时应采用现浇楼板,小于50米时可采用预制楼板。

压型钢板组合楼板构造:压型钢板组合楼板的类型(1) 压型钢板只作为永久性模板使用(2) 压型钢板承受全部静荷载和动荷载(3) 压型钢板既是模板,又是底面受拉配筋。

高层建筑外墙特点:同多层建筑相比,高层建筑外墙的造价较高,对其保温隔热性能和防风雨性能的要求也较高,从施工的角度考虑应尽量采用预制装配体系,加快施工进度。

高层建筑外墙类型:(1)填充墙(2)幕墙:幕墙是以板材型式悬挂于主体结构上的外墙,犹如悬挂的幕而得名。

幕墙按材料区分为轻质幕墙和重质幕墙,轻质幕墙如玻璃幕墙、金属板材幕墙、纤维水泥板幕墙、复合板材幕墙等。

钢筋混凝土外墙挂板则属于重质幕墙。

玻璃幕墙以其构造方式分为有框和无框两类。

玻璃幕墙以施工方法分为现场组装(元件式幕墙)和预制装配(单元式幕墙)两种a、玻璃的种类、性能与选择:在选择玻璃时,应主要考虑玻璃的安全性能和热工性能。

第三章大跨度建筑构造(中国建筑工业出版社第四版《建筑构造》下册_重庆大学_刘建荣_翁季主编)(DOC)

第三章大跨度建筑构造(中国建筑工业出版社第四版《建筑构造》下册_重庆大学_刘建荣_翁季主编)(DOC)

第三章大跨度建筑构造一、拱结构(一)特点适用1.优点:变内力为轴向压力,应力分布均匀,充分利用材料强度,断面小。

2.缺点:横向推力使其必须设置拱脚支座,两端墙厚随跨度增大而加厚,使得平面空间组合受到约束。

3.适用:钢结构拱跨度可达百米以上,适合商场,展览馆,体育馆,散装货仓。

(二)形式1.三铰拱2.两铰拱3.无铰拱(三)建筑造型1.拉杆——承受拱推力2.框架结构——承受拱推力3.基础——承受拱推力二、钢架结构(一)特点适用1.优点:门形结构,梁和柱刚性节点,相互约束,减少各自弯矩。

组成的排架结构轻巧,节省钢材水泥,受力合理,下部空间增大,屋顶折线,外轮廓富于变化。

2.缺点:刚度较差,不宜用于厂房建筑。

3.适用:体育馆,礼堂,食堂,菜市场等民用建筑。

(二)形式1.无铰钢架(超静定结构,地基条件差时,不均匀沉降,会产生附加内力适用于跨度较大的建筑)2.两铰钢架(超静定结构,同上)3.三铰钢架(静定结构,刚度不如前两者好,适用于跨度较小的建筑)(三)建筑造型通常用钢筋混凝土建造,变断面,柱梁相交处断面最大,1. Y和L形2.柱子外直里斜,里直外斜3.对称式钢架,不对称式4.边侧带有挑跨,作为休息辅助空间三、桁架结构(一)特点适用1.优点:格构式,杆件与杆件铰接,内力为轴向力,分布均匀,2.缺点:3.适用:体育馆,影剧院,展览馆,食堂,菜场,商场;平面采用矩形或者方形(二)形式1.材料分(1)木材(2)钢材(3)钢筋混凝土2.桁架形式(1)三角形:适用于18M以内跨度(2)梯形:适用于18~36M,失高与跨度之比一般为f/L=1/8~1/6。

端部增大,降低了稳定性,增加了材料用量。

(3)拱形:适用于18~36M,失高与跨度之比一般为f/L=1/8~1/6,预应力到60M,呈抛物线,杆件内力均匀,材料少,一般刚货钢筋混凝土,(4)无斜腹杆式:适用于15~30M,上弦抛物线,受压;竖杆和下弦。

受拉力;用料经济,造型简介,便于制作,桁架之间铺设管道和检修方便。

建筑构造下知识点总结中国建筑工业出版社第四版《建筑构造》下册重庆大学刘建荣翁季主编

建筑构造下知识点总结中国建筑工业出版社第四版《建筑构造》下册重庆大学刘建荣翁季主编

第一章高层建筑构造一、高层建筑概况(一)P6 1.1.2高层建筑的分类1.高层建筑按照层数高度分类(1)联合国的高层建筑高度分类:①9~16层最高50m②17~25层最高75m③26~40层最高100m④40层以上即超高层建筑(2)我国对高层建筑的规定:①10层及以上居住建筑和建筑高度超过24m(消防车可到达)的公共建筑为高层建筑。

②对于民用建筑:10层及以上或超过28m③不论民用过公共:超过100m时即为超高层建筑④建筑高度:室外地面到檐口或屋面面层高度,屋顶水箱、电梯机房、楼梯出口小间不计入建筑高度。

2.按功能要求分类(1)办公楼(2)住宅(3)旅馆(4)商住楼(5)综合楼(6)科研楼(7)档案楼(8)电力调度楼3.按体形分类(1)板式(2)塔式4.按防火要求(1)一类:19层及以上住宅(2)二类:10~18层住宅二、高层建筑结构与造型(一)按材料划分1.砌体结构2.钢筋混凝土结构3.钢结构4.钢-混凝土混合结构(二)结构体系1.结构受力特征2.结构体系分类(1)纯框架体系(2)纯剪力墙体系(3)筒体体系(4)体系组合①框支剪力墙:上部剪力墙,下部框架;适用于高层旅馆、综合楼、商场。

②框架剪力墙:框架体系基础上曾设纵横剪力墙;适用于宾馆③框架筒体体系:内筒外框架;办公楼大厦;广东国际大厦主楼④筒中筒:两个及以上筒体内外嵌套;⑤束筒:两个及以上框筒并列;希尔斯大厦三、高层建筑楼盖构造(一)P22 1.3.1高层建筑楼盖结构形式1.肋梁楼盖结构:(1)由主次梁、楼板组成,楼板可单向也可双向板,通长现浇。

(2)普通混凝土密肋楼盖跨度<9m,预应力<12m2.无梁楼盖结构(1)有柱帽跨度不宜>9m,无柱帽跨度不宜>73.叠合板楼盖结构4.压型钢板组合楼盖结构(二)压型钢板组合楼盖1.根据受力特点,压型钢板-现浇混凝土组合楼盖有(1)压型钢板起受拉钢筋作用,与混凝土组合一起共同工作组合板;(2)压型钢板仅作为现浇混凝土时用的永久性模版的非组合楼板;2.压型钢板组合楼板连接构造(1)依靠压型钢板的纵向波槽(2)压型钢板上压痕(3)焊接的横向钢筋(4)在任何情况下,均应设置端部锚固件3.跨度可达6m,具广泛适应性,总厚度不应小于90mm,混凝土面层不应小于50mm四、高层建筑设备层(一)设备层布置考虑方面1.合理利用建筑空间:在地下室或顶层2.满足设备布置要求:最下,最上,中间层适合放置什么3.与结构布置相结合:置于结构转换层、加强层等特殊楼层4.与避难层相结合:(二)中间设备层特点:1.地板结构承载能力比标准层大2.施工时预留孔洞,考虑防水防震3.防火要求上,设备竖井应处理层间分隔4.标准层中插入设备层会增加施工难度五、高层建筑外墙构造(一)高层建筑外墙特点:面积约为总建筑面积的20~30%,花费占总造价的30~35%,(二)高层建筑外墙类型:1.填充墙2.幕墙:以板材形式悬挂于主体结构上的外墙。

建筑构造(下)知识点总结汇总

建筑构造(下)知识点总结汇总

10层和超过10层的居住建筑和超过24m高的其他民用建筑为高层建筑.。

建筑高度超过100 米时,不论住宅及公共建筑均为超高层建筑。

高层建筑按体型分类(1)板式高层建筑(2)塔式高层建筑。

以建筑材料来划分高层建筑的结构形式:砌体结构,钢筋混凝土结构,钢结构,钢-混凝土混合结构。

纯框架体系:结构特征:承重结构全部由框架组成。

在水平荷载作用下,本体系强度低、刚度小、水平位移大,为柔性结构体系;纯框架体系在高烈度地震区不宜采用,用于10层左右住宅楼及办公楼。

纯剪力墙体系:结构特征:由一系列横向和纵向钢筋混凝土剪力墙所组成,这种体系侧向刚度大、侧移小,为刚性结构体系,适用于小开间的高层住宅、旅馆、办公楼等,一般控制在35层,总高110米以内。

2)剪力墙的结构布置(1 横向布置剪力墙(2 纵向布置剪力墙 (3纵横向布置剪力墙。

根据建筑功能的需要和结构受力的特点,可将上述基本体系重新组合,形成框支剪力墙、框架-剪力墙、框架-筒体、筒中筒、束筒等结构体系。

高层建筑楼板形式:常用形式有钢筋混凝土平板、无梁楼板、肋梁楼板、压型钢板组合楼板等。

建筑物高度大于50米时应采用现浇楼板,小于50米时可采用预制楼板。

压型钢板组合楼板构造:压型钢板组合楼板的类型 (1 压型钢板只作为永久性模板使用 (2 压型钢板承受全部静荷载和动荷载 (3 压型钢板既是模板,又是底面受拉配筋。

高层建筑外墙特点:同多层建筑相比,高层建筑外墙的造价较高,对其保温隔热性能和防风雨性能的要求也较高,从施工的角度考虑应尽量采用预制装配体系,加快施工进度。

高层建筑外墙类型:(1)填充墙(2)幕墙:幕墙是以板材型式悬挂于主体结构上的外墙,犹如悬挂的幕而得名。

幕墙按材料区分为轻质幕墙和重质幕墙,轻质幕墙如玻璃幕墙、金属板材幕墙、纤维水泥板幕墙、复合板材幕墙等。

钢筋混凝土外墙挂板则属于重质幕墙。

玻璃幕墙以其构造方式分为有框和无框两类。

玻璃幕墙以施工方法分为现场组装(元件式幕墙和预制装配(单元式幕墙两种a、玻璃的种类、性能与选择:在选择玻璃时,应主要考虑玻璃的安全性能和热工性能。

重庆大学建筑构造(下)(第四版)期末试题(有详细答案A)

重庆大学建筑构造(下)(第四版)期末试题(有详细答案A)

重庆大学试题单 A 2003-2004 年第一学期课程:建筑构造(二)专业:班级:姓名;考试时间:120 分钟一、单项选择题(每小题 1 分,共30 分)1. 抹灰层的总厚度应符合设计要求;当抹灰总厚度大于或等于( C )时,应采取加强措施。

A、15B、20C、35D、502. 在不同基体材料相接处表面抹灰时应先铺钉金属网,金属网与各基体的搭接宽度不应小于( A )A、100B、150C、250D、30093. 当设计条件相同时,下列吊顶中,哪一种的耐火极限最高?A .厚1.5cm 的板条抹灰B.钢丝网抹灰(1:4 水泥石棉浆,厚2cm)C.各厚0.8cm 的双层石膏板D.1cm 厚的石棉板答案:(D)4.抹灰层的总厚度应符合设计要求;当抹灰总厚度大于或等于()时,应采取加强措施。

A、15B、20C、35D、50答案:C5 内墙面抹灰每遍适宜厚度的表达,哪一条是错误的( )A.涂抹水泥砂浆每遍适宜厚度为5~7mmB.涂抹水泥混合砂浆每遍适宜厚度为7~9mmC.纸筋石灰面层赶平压实后的厚度不得大于4mmD.石膏灰面层赶平压实后的厚度不得大于2mm答案:C6 下列关于轻钢龙骨纸面石膏板的表述错误的是()A 、固定板材的次龙骨间距不得大于600mm,在潮湿地区和场所,间距宜为300-400B、石膏板板材的固定有螺钉固定、胶粘固定、插结固定三种C、轻钢龙骨常用分主、次龙骨的双层构造,但轻型吊顶时可省略主龙骨用吊筋直接吊挂次龙骨及面层的单层构造方式D、纸面石膏板厚度有面石膏板厚度有9mm和12mm两种,9mm主要用于墙面,12mm主要用于吊顶。

答案:D7 顶棚抹灰最大允许平均总厚度的表述,哪一条是错误的( )A.现浇混凝土顶棚15mm B.预制混凝土板顶棚18mmC.金属网抹灰顶棚20mm D.板条抹灰顶棚22mm答案:D8.涂料工程基层的含水率要求,哪一条是不恰当的( )A.混凝土表面施涂溶剂型涂料时,含水率不得大于8%B.抹灰表面施涂溶剂型涂料时,含水率不得大于8%C.乳液涂料时,含水率不得大于12%D.木料制品含水率不得大于12%答案:C9.外墙面贴釉面砖做法的表述,哪一条是不恰当的( )A.选用面砖应坚实平整,表面光洁,尺寸、色泽一致,吸水率不大于12%B.砖墙用水湿透,用1:3 水泥砂浆打底,木抹搓平,隔天用水养护C.用厚 6 一lOmm 的1:2 水泥砂浆镶贴D.用水泥浆或水泥砂浆勾缝答案:A10.以下关于装饰抹灰的说法错误的是()A.装饰抹灰主要包括干粘石、水刷石、拉毛、扫毛、假面砖、喷涂等。

建筑构造知识点汇总

建筑构造知识点汇总

建筑构造知识点汇总一、建筑的分类与等级。

1. 建筑分类。

- 按使用功能分类。

- 民用建筑:供人们居住和进行公共活动的建筑的总称。

包括居住建筑(如住宅、宿舍等)和公共建筑(如学校、医院、商场、剧院等)。

- 工业建筑:为工业生产服务的各类建筑,如厂房、仓库等。

- 农业建筑:用于农业、牧业生产和加工的建筑,如温室、粮仓等。

- 按建筑层数或高度分类。

- 住宅建筑:- 低层住宅:1 - 3层。

- 多层住宅:4 - 6层。

- 中高层住宅:7 - 9层。

- 高层住宅:10层及以上。

- 公共建筑及综合性建筑:- 单层和多层建筑:建筑高度不大于24m。

- 高层建筑:建筑高度大于24m。

其中,建筑高度大于100m的民用建筑为超高层建筑。

- 按建筑结构材料分类。

- 木结构建筑:主要承重构件采用木材制作的建筑,如传统的木屋。

- 砖木结构建筑:由砖砌体和木材共同作为承重结构的建筑,在古建筑中较为常见。

- 砖混结构建筑:由砖砌体作为竖向承重结构,钢筋混凝土作为水平承重构件(如楼板、梁等)的建筑。

- 钢筋混凝土结构建筑:主要承重构件采用钢筋混凝土制作的建筑,具有较高的强度和较好的耐久性,是现代建筑中广泛应用的结构形式。

- 钢结构建筑:主要承重构件采用钢材制作的建筑,具有强度高、自重轻、施工速度快等优点,常用于大跨度建筑和高层建筑。

- 其他结构建筑:如膜结构建筑、充气结构建筑等新型结构形式的建筑。

2. 建筑等级。

- 建筑耐久年限等级。

- 一级:耐久年限100年以上,适用于重要的建筑和高层建筑,如纪念馆、博物馆、国家会堂等。

- 二级:耐久年限50 - 100年,适用于一般性建筑,如普通住宅、学校教学楼等。

- 三级:耐久年限25 - 50年,适用于次要的建筑,如简易住宅、仓库等。

- 四级:耐久年限15年以下,适用于临时性建筑,如工地上的临时工棚等。

- 建筑耐火等级。

- 耐火等级是衡量建筑物耐火程度的分级标准,它由建筑构件的燃烧性能和耐火极限决定。

建筑构造下册复习总结

建筑构造下册复习总结

联合国教科文组织:第一类9—16最高到50m第二类17—25最高到75m第三类26—40最高到100m第四累40以上超高层建筑我国:防火规范:10层及以上超过24m的共建为高层建筑混凝土结构规程:10层及以上超过28m的名用建筑民用建筑设计通则:超过100m均为超高层建筑建筑高度:建筑物室外地面到建筑檐口或屋面面层的高度,屋顶的水箱间、电梯机房、排烟机房、楼梯出口小间等不计入建筑高度。

体型分类:板式高层建筑、塔式高层建筑按防火要求分类:居住建筑:一类:高层住宅、19及以上的普通住宅二类:10到18的普通住宅高层建筑结构体系:分类:纯框架体系、纯剪力墙体系、筒体体系(1)纯框架体系分类:横向框架承重、纵向框架承重、纵横向框架承重框架梁跨度4—9m,梁截面高度: h=(1/15—1/10)L,一般不小于300mm(矩形截面)或350mm(圆形截面);梁宽度: b=(1/2—1/3)h,且不小于200mm;柱截面高宽比不大于3(2)春剪力墙体系:地震地区控制在35层、总高110为宜。

剪力墙间距6—8m纯剪力墙体系分类:横向布置剪力墙、纵向布置剪力墙、纵横向布置剪力墙(3)筒体体系:实腹式筒体(由剪力墙围合)、空腹式筒体(由密集立柱围合)筒体结构布置要点:矩形筒体体系中,长、短边长度比值不宜大于1.5,框筒柱距不宜大于3m,个别可到4.5m,横梁高度0.6—1.5m左右,开窗面积不宜大于50%,不得大于60%,内筒长度L1不应小于外筒长度L的1/3,内筒宽度B1不应小于外筒宽度B的1/3.(4)体系组合:框支剪力墙体系、框架—剪力墙体系、框架—筒体体系、筒中筒体系、束筒体系高层建筑楼盖构造高层建筑中,一般楼层现浇楼板厚度不应小于80mm,当板内需要敷设管线时,板厚不宜小于100mm,顶层楼板厚度不宜小于120mm,转换层楼板不宜小于180mm高层建筑楼盖结构形式:肋梁楼盖结构、无梁楼盖结构、叠合板楼盖结构、压型钢板组合楼盖结构等肋梁楼盖:肋距在0.9—1.5m采用现浇板时,成为密肋楼盖,普通混凝土密肋楼盖跨度不大于9m,预应力混凝土密肋楼盖跨度不大于12m无梁楼盖:普通混凝土无梁楼盖有柱帽时跨度不宜大于9m,无柱帽时跨度不宜大于7m,预应力混凝土无梁楼盖跨度不宜大于12m叠合板楼盖:最大跨度可达7.5m,适用于抗震设防和非抗震设防设计的高层建筑,但预制预应力薄板叠合板楼盖不适用于有机器设备震动的楼盖压型钢板组合楼盖:跨度可达6m以上,具有广泛的适应性,总厚度不应小于90mm,现浇混凝土面层厚度不应小于60mm幕墙幕墙不承重,但受风荷载幕墙按材料分:轻质幕墙:玻璃幕墙、金属板材幕墙、纤维水泥幕墙、复合板材幕墙等重质幕墙:钢筋混凝土外挂板玻璃幕墙分类:按承重方式分为:框支承玻璃幕墙(造价低、使用最为广泛)、全玻璃幕墙(通透、轻盈,常用于大型共建)、点玻璃幕墙(通透、结构精美、发展迅速)框支承玻璃幕墙按构造方式分:①明框玻璃幕墙②隐框玻璃幕墙③半隐框玻璃幕墙按施工方法分:①构件式玻璃幕墙②单元式玻璃幕墙框支承玻璃幕墙可以现场组装,也可以预制装配,全玻璃幕墙和点支承玻璃幕墙只能现场组装幕墙铝框链接构造从热工性能方面看,可以选择吸热玻璃、反射玻璃、中空玻璃明框幕墙的玻璃安装:玻璃与金属接缝处的防水构造处理是保证幕墙防风雨性能的关键部位幕墙立面划分:构件式幕墙的立面常以竖挺拉通为特征单元式幕墙立面划分除横缝、竖缝拉通,竖缝需错开,横缝拉通的划分方式外,上下墙板的接缝略高于露面标高(200—300mm),便于安装时进行墙板固定和板缝密封操作,左右两块幕墙板之间的竖缝宜与框架柱错开,幕墙板的竖缝与横缝应分别于结构骨架的柱中心和楼板梁错开玻璃幕墙的安装与固定:扁担支承式、挂钩式玻璃的固定方式:①上部悬挂式(当玻璃幕墙的高度大于4m时,必须用悬挂式)②下部支承式(不能用作高于4m的玻璃幕墙)五种支承结构示意:a拉索式b拉杆式c自平衡索桁架式d桁架式e立柱式点支承玻璃幕墙的玻璃面板必须用钢化玻璃,其厚度一般不小于12mm,分隔尺寸不宜太小,通常在1.5—3.0m之间,玻璃面板拼接时至少有10mm的间隙,并嵌填耐候密封胶铝板幕墙分类:蜂窝铝板幕墙(保温隔热性能好)、单层铝板幕墙(加工性能好,适合复杂的形状)、铝塑复合板幕墙(造价低)高层建筑地下室构造地下室防潮:当最高地下水位低于地下室地坪0.3—0.5m且无滞水可能时需地下室防潮处理地下室防水:当最高地下水位高于地下室地坪时,因为地下水不仅可以浸入地下室,而且地下室的外墙和地板还分别受到地下的侧压力和浮力。

建筑构造(下)一高层建筑构造-建筑构造2016年

建筑构造(下)一高层建筑构造-建筑构造2016年

1.4.3 高层建筑外墙设计流程
• 建设单位——(邀请或公开 招标确定)建筑设计单位— —设计方案通过审查后,进 入施工图阶段(外立面有设 计,但不详细)——(邀请 或公开招标确定)外装修设 计单位(专业设计资质)--确定外墙形式(石材、玻璃、 铝板等)---根据项目所在地 情况对幕墙构造进行力学计 算并确定外墙做法---出具详 细的外墙计算书、绘制幕墙 图纸(如平立面图、大样图、 节点图等)--业主及建筑设计 审核---设计结束
1)高层建筑结构受力特征
2)高层建筑结构体系分类
(1) 纯框架体系
1) 结构特征:
• 承重结构全部由框架组 成。在水平荷载作用下, 本体系强度低、刚度小、 水平位移大,为柔性结 构体系。
• 纯框架体系在高烈度地 震区不宜采用,用于10 层左右住宅楼及办公楼。
2) 框架梁跨度通常在4~9m之间,梁高h=(1/10~1/15),梁宽b取梁高的 (1/2~1/3)h。
(2) 纯剪力墙体系 1)结构特征: 由一系列横向和纵向钢筋混凝 土剪力墙所组成,这种体系侧 向刚度大、侧移小,为刚性结 构体系,适用于小开间的高层 住宅、旅馆、办公楼等,一般 控制在35层,总高110米以内。
2)剪力墙的结构布置: (1) 横向布置剪力墙 (2) 纵向布置剪力墙 (3) 纵横向布置剪力墙
1972年,412m,110层,世贸中心双塔,纽约。 在9.11恐怖事件中倒塌。
芝加哥希尔斯大厦
1974年,443m,110层,芝加 哥西尔斯大厦
1.1.2 中国高层建筑发展概况
中国高层建筑在二十世纪八十年代后发展迅速,在建设 规模和建筑高度上,其发展速度都十分惊人。在目前全球排 前10位的高层建筑中,中国占有三个席位。他们分别是:

建筑构造重点总结

建筑构造重点总结

11.承重结构:可分为基础、承重墙体(在框架结构建筑中承重墙体则由柱、梁代替)、楼板、屋面板等。

维护结构:可分为外围护墙、内墙(在框架结构建筑中为框架填充墙和轻质隔墙)等。

2.建筑部件的作用基础:基础是建筑底部与地基接触的承重构件,它的作用是把建筑上部的荷载传递给地基。

墙和柱:承重构件,把建筑上部的荷载传递给基础。

楼盖层和地坪层:3.高层建筑:10层及10层以上的居住建筑和建筑高度超过24m的其他单层民用建筑耐火等级:分为4级。

建筑物的耐火等级是按组成房屋构件的耐火极限和燃烧性能两个因素来确定的。

一级耐火性能最好,四级最差。

性质重要的或规模宏大的或具有代表性的建筑,通常按一、二级耐火等级进行设计;大量性的或一般的建筑按二、三级耐火等级设计;很次要的或临时建筑按四级耐火等级设计。

使用年限:一类建筑:5年,适用于临时性建筑。

二类建筑:25年,适用于易于替换结构构件的次要建筑。

三类建筑:50年,适用于普通建筑和构筑物。

四类建筑:100年,适用于纪念性和特别重要的建筑物。

影响建筑物构造的因素和设计原则:为什么要使用模数制?为了实现建筑工业化大规模生产,使不同材料、不同形状和不同制造方法的建筑构配件(或组合件)具有一定的通用性和互换性。

模数:是选定的标准尺度单位,作为尺寸协调中的增值单位。

基本模数:是模数协调中选用的基本尺寸单位,数值规定为100mm,符号为M,即1M=100mm。

导出模数:分为扩大模数和分模数扩大模数:指基本模数的整倍数分模数:指整数除基本模数的数值模数数列:是以基本模数、扩大模数、分模数为基础扩展成的一系列尺寸。

标志尺寸:应符合模数数列的规定,用以标注建筑定位轴线、定位线之间的距离,以及建筑构配件、建筑组合件、建筑制品、设备等界限之间的尺寸。

构造尺寸:是指建筑构配件、建筑组合件、建筑制品等的设计尺寸。

标志尺寸扣除预留缝隙即为构造尺寸。

实际尺寸:是指建筑构配件、建筑组合件、建筑制品等生产制作后的尺寸。

建筑构造知识点汇总.

建筑构造知识点汇总.

建筑构造知识点汇总1、建筑三大基本要素:建筑功能、建筑技术、建筑形象2、低层:2层以下中层:3---6层中高层:7—9层高层:10层以上3、建筑物的耐火等级是按建筑物构件的燃烧性能和耐火极限来确定的。

耐火极限的单位是小时。

4、建筑构件的燃烧性能可分为非燃烧体、难燃烧体、燃烧体三类,非燃烧体有金属材料、无机矿物材料;难燃烧体有沥青混凝土、经过防火处理的木材、水泥刨花板等5、耐久年限:一级建筑:100年以上二级:50---100年三级:25—50年四级:15年以下6、建筑物一般由承重结构、维护结构、饰面装饰、附属部件组成7、建筑构配件按所处部位和功能不同可分为:基础、墙体、楼板和地坪层、楼梯与电梯、屋面、饰面装修、门窗8、基础是建筑物最下面的承重构件,其作用是把上部荷载传递给地基9、墙体的作用:承重、维护、分隔空间10、建筑模数的基本模数是1M=100mm11、工程建设三种尺寸:标志尺寸、构造尺寸、实际尺寸12、标志尺寸=构造尺寸±缝隙尺寸构造尺寸=实际尺寸±误差13、定位轴线:是确定建筑物承重构件位置的基准线。

是建筑设计和施工放线的重要依据14、结构标高=建筑标高-楼面面层结构厚度15、人工加固地基的方法:1、压实法2、换土法3、水泥搅拌法4、化学加固法16、基础埋深:室外设计地面至基础底面的垂直距离,埋深大于等于5米属于深基础,小于5米属于浅基础,基础埋深不得小于0.5米17、影响基础埋深的因素:1、建筑物上部荷载的大小及性质2、工程地质和水文地质条件(基础应埋在最低地下水位以下20mm,或最高地下水位以上3、地基土壤冻胀深度(基础应埋在冰冻线以下20mm4、相邻建筑物基础的影响(新基础如果比原有基础深,新基础埋深位置应该距原有基础1~2倍△H 18、基础按基础材料和受力特点可分为:刚性基础和柔性基础。

刚性基础要受刚性角的限制19、基础的构造类型按其形式不同可以分为独立基础、条形基础、井格式基础、片伐基础、箱型基础、桩基础20、防水材料的类型有:刚性防水、柔性防水、弹性防水。

建筑构造(下)知识点总结

建筑构造(下)知识点总结

第一章高层建筑构造1.按高层建筑的高度分四类:①9~16层〔50m〕②17~25层〔75m〕③26~40层〔100m〕④40层以上〔超高〕2.建筑高度:建筑物室外地面到其檐口或屋面面层的高度,屋顶上的水箱间、电梯机房、排烟机房和楼梯出口小间等不计进建筑高度。

3.高层建筑分类:一类:居住建筑:高级住宅、19层及19层以上的一般住宅公共建筑:①医院、②高级旅馆、③建筑高度>50或每层S>1000的商业楼、综合楼等、④建筑高度>50或每层S>1500的商住楼⑤省级电视楼邮政楼、重要办公室等⑥建筑高度>50的教学楼和一般旅馆、办公楼等二类:居住建筑:10~18的一般住宅公共建筑:与一类相反的。

4.高层建筑结构体系:①纯框架体系:整个结构的纵向和横向全部由框架单一构件组成的体系②纯剪力墙体系:指体系中竖向承重结构全部由一系列横向和纵向的钢筋混凝土剪力墙所组成,属刚性结构体系。

③筒体体系:由框架或剪力墙合成竖向井筒,并以各层楼板将井筒四壁互相连接起来,形成一个空间构架。

其构成的内部空间较大,建筑平面布局灵活。

筒体可分为实腹式和空腹式。

④体系组合:框支剪力墙体系、框架—剪力墙体系、框架—筒体体系、筒中筒体系、束筒体系。

框架—筒体体系:由筒体和框架共同组成的结构体系。

筒体具有非常大的抗推刚度和承载力,担当尽大局部的水平荷载;而框架要紧担当重力荷载。

依据筒体的数量和位置可分为:核心筒—框架体系、多筒—框系。

5.高层建筑常用楼盖结构形式:肋梁楼盖结构、无梁楼盖结构、叠合板楼盖结构、压型钢板组合楼盖结构。

肋梁楼盖:当肋距在并采纳现浇时,就成为密肋楼盖,一般混凝土密肋楼盖跨度不大于9m,预应力混凝土不大于12m无梁楼盖:一般混凝土无梁楼盖有柱帽时跨度不大于9m,无柱帽不大于7m,预应力混凝土不大于12m。

一般楼层现浇楼板厚度不应小于80mm。

6.压型钢板组合的跨度已可达6m以上,其总厚度不小于90mm。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章高层建筑构造一、高层建筑概况(一)P6 1.1.2高层建筑的分类1.高层建筑按照层数高度分类(1)联合国的高层建筑高度分类:①9~16层最高50m②17~25层最高75m③26~40层最高100m④40层以上即超高层建筑(2)我国对高层建筑的规定:①10层及以上居住建筑和建筑高度超过24m(消防车可到达)的公共建筑为高层建筑。

②对于民用建筑:10层及以上或超过28m③不论民用过公共:超过100m时即为超高层建筑④建筑高度:室外地面到檐口或屋面面层高度,屋顶水箱、电梯机房、楼梯出口小间不计入建筑高度。

2.按功能要求分类(1)办公楼(2)住宅(3)旅馆(4)商住楼(5)综合楼(6)科研楼(7)档案楼(8)电力调度楼3.按体形分类(1)板式(2)塔式4.按防火要求(1)一类:19层及以上住宅(2)二类:10~18层住宅二、高层建筑结构与造型(一)按材料划分1.砌体结构2.钢筋混凝土结构3.钢结构4.钢-混凝土混合结构(二)结构体系1.结构受力特征2.结构体系分类(1)纯框架体系(2)纯剪力墙体系(3)筒体体系(4)体系组合①框支剪力墙:上部剪力墙,下部框架;适用于高层旅馆、综合楼、商场。

②框架剪力墙:框架体系基础上曾设纵横剪力墙;适用于宾馆③框架筒体体系:内筒外框架;办公楼大厦;广东国际大厦主楼④筒中筒:两个及以上筒体内外嵌套;⑤束筒:两个及以上框筒并列;希尔斯大厦三、高层建筑楼盖构造(一)P22 1.3.1高层建筑楼盖结构形式1.肋梁楼盖结构:(1)由主次梁、楼板组成,楼板可单向也可双向板,通长现浇。

(2)普通混凝土密肋楼盖跨度<9m,预应力<12m2.无梁楼盖结构(1)有柱帽跨度不宜>9m,无柱帽跨度不宜>73.叠合板楼盖结构4.压型钢板组合楼盖结构(二)压型钢板组合楼盖1.根据受力特点,压型钢板-现浇混凝土组合楼盖有(1)压型钢板起受拉钢筋作用,与混凝土组合一起共同工作组合板;(2)压型钢板仅作为现浇混凝土时用的永久性模版的非组合楼板;2.压型钢板组合楼板连接构造(1)依靠压型钢板的纵向波槽(2)压型钢板上压痕(3)焊接的横向钢筋(4)在任何情况下,均应设置端部锚固件3.跨度可达6m,具广泛适应性,总厚度不应小于90mm,混凝土面层不应小于50mm四、高层建筑设备层(一)设备层布置考虑方面1.合理利用建筑空间:在地下室或顶层2.满足设备布置要求:最下,最上,中间层适合放置什么3.与结构布置相结合:置于结构转换层、加强层等特殊楼层4.与避难层相结合:(二)中间设备层特点:1.地板结构承载能力比标准层大2.施工时预留孔洞,考虑防水防震3.防火要求上,设备竖井应处理层间分隔4.标准层中插入设备层会增加施工难度五、高层建筑外墙构造(一)高层建筑外墙特点:面积约为总建筑面积的20~30%,花费占总造价的30~35%,(二)高层建筑外墙类型:1.填充墙2.幕墙:以板材形式悬挂于主体结构上的外墙。

(三)P28 1.5.3 玻璃幕墙1.玻璃幕墙分类(1)承重方式不同分为:框支承玻璃幕墙、全玻幕墙、点支撑玻璃幕墙;(2)框支玻璃幕墙:玻璃面板周边,由金属框架支承的玻璃幕墙;①按构造方式分为:1)明框2)隐框3)半隐框P33安装图②按安装施工方法分为:1)构件式玻璃幕墙2)单元式玻璃幕墙2.构件式玻璃幕墙构造(1)金属框的断面与连接方式①金属框常用断面形式②竖梃与楼板的链接;竖梃与楼板间隙100mm左右③竖梃与竖梃的链接:间隙15~20mm,解决热胀冷缩,为了防水,还需用密封胶嵌缝(2)玻璃的选择与镶嵌①玻璃的种类、性能与选择1)热工性能:吸热玻璃、反射玻璃、中空玻璃2)安全性能:钢化玻璃、夹层玻璃、夹丝玻璃②明框幕墙的玻璃安装③隐框幕墙的玻璃板块1)压块连接2)挂钩连接④P33安装图(3)立面划分①竖梃:间距不超过1.5m②横档:间距不超过2m(4)玻璃幕墙的内衬墙和细部构造①内衬墙②防火③排冷凝水3.单元式玻璃幕墙构造(1)幕墙定型单元(2)幕墙立面划分(3)幕墙版安装与固定4.无框式玻璃幕墙构造(1)上部悬挂式(2)下部支承式5.点支承玻璃幕墙构造(1)组成:①玻璃面板1)必须采用钢化玻璃2)夹层和中空玻璃内外片玻璃厚度差值不宜大于2mm3)拼接时要留至少10mm间隙,并填入耐候密封胶②点支承装置1)爪件2)连接件:以螺栓方式固定玻璃面板,通过螺栓与爪件连接;3)转接件:爪件通过转接件与支承结构连,一端与支承结构“焊接”,另一端通过内螺纹与爪件“套接”③支承结构:1)杆件体系a.钢桁架b.钢立柱2)索杆体系a.钢拉索b.钢拉杆c.自平衡索桁架(2)五种支撑结构示意 P42 图(3)连接件示意 P43 图(四)铝板幕墙1.铝板幕墙材料及类型(1)蜂窝铝板(2)单层铝板幕墙(3)铝塑复合板幕墙六、高层建筑地下室构造(一)地下室防潮(二)地下室防水1.卷材防水P48图1-65(1)外防水:将卷材设在地下室外墙外侧(2)内防水:将卷材设在地下室外墙内侧2.混凝土防水(1)普通防水混凝土(2)外加剂混凝土3.弹性材料防水七、高层建筑的楼梯、电梯和防火要求(一)楼梯的布置1.布置要求2.安全疏散设计 P50 表1-63.疏散楼梯的设置(1)疏散楼梯间布置方式①接近电梯厅②有双向疏散出口(2)防烟楼梯间要求①楼梯间入口处,设置前室或阳台、凹廊等②前室面积:1)公共建筑:≥6㎡2)居住建筑:≥4㎡3)与消防电梯合用前室则:≥10㎡(公建)和≥6㎡(居住建筑)(3)封闭楼梯间的要求①高度不超过32m的二类高层……②楼梯间乙级防火门,向疏散方开启。

(4)剪刀楼梯间要求①按防烟楼梯间要求设置,且各自独立;②高层旅馆办公楼等,每层两个防烟室;③塔式高层可设一个防烟前室,两楼梯间分别设加压送风系统。

(二)电梯1.电梯及电梯厅布置(1)布置原则①适当集中②分层分区③主通道与电梯厅分隔开④安全可靠,方便用户,其次经济(2)电梯厅位置(3)消防电梯设置2.电梯类型(1)使用性质分(2)行驶速度分第二章建筑装修构造装修材料:无机、有机;装修部位:外墙、内墙、地面、吊顶一、墙面装修构造P64(一)铺地式墙面1.天然石材墙面(1)种类(2)规格(3)安装前的准备工作(4)天然石材的安装①拴挂法②干挂法2.人造石材墙面(1)种类①预制水磨石板②人造大理石板(2)安装①拴挂法②粘贴法3.大型陶瓷饰面板(二)板材墙面1.木板墙面(1)木骨架①为防止板材受潮变形,先在墙上刷热沥青,干铺石油沥青油毡,防水。

(2)木板2.装饰板材墙面(1)装饰微薄木贴面(2)印刷木纹人造板(3)大漆建筑装饰版(4)玻璃钢装饰板(5)塑料贴面装饰版(6)聚酯装饰板(7)塑料中密度纤维板(8)聚氯乙烯塑料装饰版(9)纸面石膏板材(10)防火纸面石膏板3.金属板材墙面(1)骨架①材质:铝合金型材、型钢②规格:角钢、槽钢、V形轻金属墙筋、木方等(2)金属板材:①彩色涂层钢板②铝合金装饰版1)铝合金花纹板2)铝质浅花纹板3)铝及铝合金波纹板4)铝及铝合金压型板5)铝及铝合金冲孔版③金属板材的安装1)用螺钉拧到承重骨架上2)用特制的龙骨,将板条卡在特制的龙骨上二、地面装修构造(一)天然石材地面1.花岗石2.大理石3.碎拼大理石(二)硬木地面1.空铺木地面(1)组成:木龙骨、单层或双层木地板;(2)P78 空铺木地面图2.实铺木地面(1)P79 实铺木地板构造图三、吊顶装修构造(一)吊顶的作用与设计要求1.装饰美化2.满足照明要求3.满足声学要求4.满足设备安装、检修及封闭管线的要求5.防火要求6.城中要求7.吊顶做法应便于工业化施工,避免湿作业(二)吊顶的构造组成1.吊顶基层:(1)吊筋①材料:②连接方式:(2)龙骨①主龙骨(主格栅):主要承重结构,其间距根据吊顶重量或是否上人而定,通长1m;②次龙骨(次格栅):固定于面板,间距一般为300~500m。

③材料:木材、轻钢、铝合金等。

2.吊顶面层:(1)板材面层:①植物形板材1)胶合板2)纤维板3)刨花板4)细工木板②矿物型板材:1)石膏板2)矿棉装饰吸声板3)玻璃棉装饰吸声板4)轻质硅酸盐板③金属板材1)铝合金装饰版2)铝塑复合装饰版3)金属微孔吸声板(2)抹灰面层:属于湿作业,费工费时(三)吊顶的构造做法1.木基层吊顶构造2.金属基层吊顶构造(1)轻钢龙骨石膏板吊顶构造(2)铝合金龙骨矿棉板吊顶构造(3)金属板材吊顶构造(四)吊顶上其余构造1.灯具安装(1)吸顶灯(2)日光灯带(3)暗槽式反射照明2.空调送、回风口3.自动消防报警设备4.窗帘盒四、其他装修构造(一)保温门窗(二)隔声门窗1.P95 隔声窗(三)防火门窗1.防火门第三章大跨度建筑构造(见下页)第三章大跨度建筑构造一、拱结构(一)特点适用1.优点:变内力为轴向压力,应力分布均匀,充分利用材料强度,断面小。

2.缺点:横向推力使其必须设置拱脚支座,两端墙厚随跨度增大而加厚,使得平面空间组合受到约束。

3.适用:钢结构拱跨度可达百米以上,适合商场,展览馆,体育馆,散装货仓。

(二)形式1.三铰拱2.两铰拱3.无铰拱(三)建筑造型1.拉杆——承受拱推力2.框架结构——承受拱推力3.基础——承受拱推力二、钢架结构(一)特点适用1.优点:门形结构,梁和柱刚性节点,相互约束,减少各自弯矩。

组成的排架结构轻巧,节省钢材水泥,受力合理,下部空间增大,屋顶折线,外轮廓富于变化。

2.缺点:刚度较差,不宜用于厂房建筑。

3.适用:体育馆,礼堂,食堂,菜市场等民用建筑。

(二)形式1.无铰钢架(超静定结构,地基条件差时,不均匀沉降,会产生附加内力适用于跨度较大的建筑)2.两铰钢架(超静定结构,同上)3.三铰钢架(静定结构,刚度不如前两者好,适用于跨度较小的建筑)(三)建筑造型通常用钢筋混凝土建造,变断面,柱梁相交处断面最大,1. Y和L形2.柱子外直里斜,里直外斜3.对称式钢架,不对称式4.边侧带有挑跨,作为休息辅助空间三、桁架结构(一)特点适用1.优点:格构式,杆件与杆件铰接,内力为轴向力,分布均匀,2.缺点:3.适用:体育馆,影剧院,展览馆,食堂,菜场,商场;平面采用矩形或者方形(二)形式1.材料分(1)木材(2)钢材(3)钢筋混凝土2.桁架形式(1)三角形:适用于18M以内跨度(2)梯形:适用于18~36M,失高与跨度之比一般为f/L=1/8~1/6。

端部增大,降低了稳定性,增加了材料用量。

(3)拱形:适用于18~36M,失高与跨度之比一般为f/L=1/8~1/6,预应力到60M,呈抛物线,杆件内力均匀,材料少,一般刚货钢筋混凝土,(4)无斜腹杆式:适用于15~30M,上弦抛物线,受压;竖杆和下弦。

受拉力;用料经济,造型简介,便于制作,桁架之间铺设管道和检修方便。
