PCB焊接后的的调试方法及技巧说明.

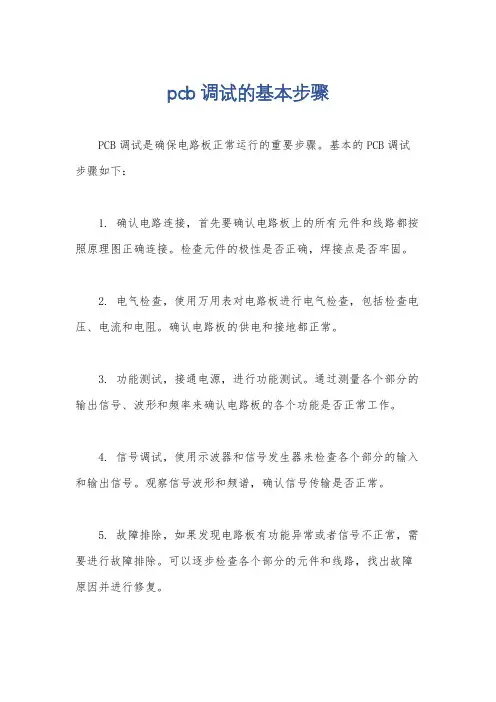

pcb调试的基本步骤
pcb调试的基本步骤
PCB调试是确保电路板正常运行的重要步骤。
基本的PCB调试步骤如下：
1. 确认电路连接，首先要确认电路板上的所有元件和线路都按照原理图正确连接。
检查元件的极性是否正确，焊接点是否牢固。
2. 电气检查，使用万用表对电路板进行电气检查，包括检查电压、电流和电阻。
确认电路板的供电和接地都正常。
3. 功能测试，接通电源，进行功能测试。
通过测量各个部分的输出信号、波形和频率来确认电路板的各个功能是否正常工作。
4. 信号调试，使用示波器和信号发生器来检查各个部分的输入和输出信号。
观察信号波形和频谱，确认信号传输是否正常。
5. 故障排除，如果发现电路板有功能异常或者信号不正常，需要进行故障排除。
可以逐步检查各个部分的元件和线路，找出故障原因并进行修复。
6. 温度测试，有些电路板在工作时会产生较高的温度，需要进
行温度测试，确保电路板在长时间工作时不会过热影响性能和寿命。
7. 稳定性测试，长时间运行电路板，观察其稳定性和可靠性。
有些故障只有在长时间运行后才会出现，因此稳定性测试非常重要。
总之，PCB调试是一个细致的过程，需要从电路连接、电气特性、功能、信号、故障排除、温度和稳定性等多个方面进行全面的
检查和测试，以确保电路板的正常运行。

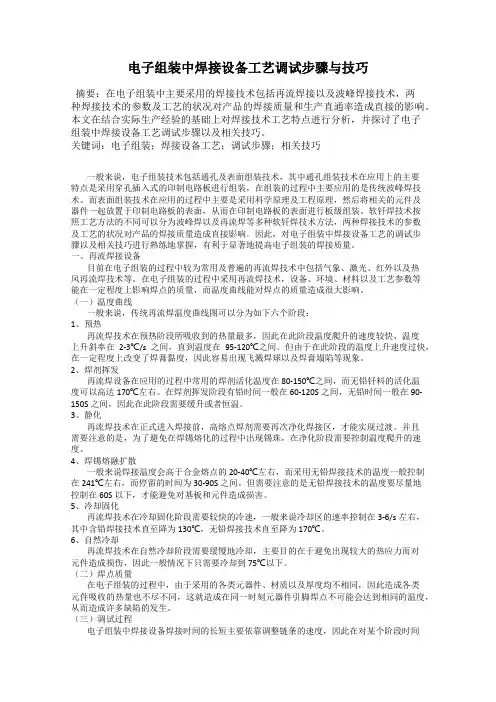

电子组装中焊接设备工艺调试步骤与技巧
电子组装中焊接设备工艺调试步骤与技巧摘要：在电子组装中主要采用的焊接技术包括再流焊接以及波峰焊接技术，两种焊接技术的参数及工艺的状况对产品的焊接质量和生产直通率造成直接的影响。
本文在结合实际生产经验的基础上对焊接技术工艺特点进行分析，并探讨了电子组装中焊接设备工艺调试步骤以及相关技巧。
关键词：电子组装；焊接设备工艺；调试步骤；相关技巧一般来说，电子组装技术包括通孔及表面组装技术，其中通孔组装技术在应用上的主要特点是采用穿孔插入式的印制电路板进行组装，在组装的过程中主要应用的是传统波峰焊技术。
而表面组装技术在应用的过程中主要是采用科学原理及工程原理，然后将相关的元件及器件一起放置于印制电路板的表面，从而在印制电路板的表面进行板级组装。
软钎焊技术按照工艺方法的不同可以分为波峰焊以及再流焊等多种软钎焊技术方法，两种焊接技术的参数及工艺的状况对产品的焊接质量造成直接影响。
因此，对电子组装中焊接设备工艺的调试步骤以及相关技巧进行熟练地掌握，有利于显著地提高电子组装的焊接质量。
一、再流焊接设备目前在电子组装的过程中较为常用及普遍的再流焊技术中包括气象、激光、红外以及热风再流焊技术等。
在电子组装的过程中采用再流焊技术，设备、环境、材料以及工艺参数等能在一定程度上影响焊点的质量，而温度曲线能对焊点的质量造成很大影响。
（一）温度曲线一般来说，传统再流焊温度曲线图可以分为如下六个阶段：1、预热再流焊技术在预热阶段所吸收到的热量最多，因此在此阶段温度爬升的速度较快，温度上升斜率在2-3℃/s之间，直到温度在95-120℃之间。
但由于在此阶段的温度上升速度过快，在一定程度上改变了焊膏黏度，因此容易出现飞溅焊球以及焊膏塌陷等现象。
2、焊剂挥发再流焊设备在应用的过程中常用的焊剂活化温度在80-150℃之间，而无铅钎料的活化温度可以高达170℃左右。
在焊剂挥发阶段有铅时间一般在60-120S之间，无铅时间一般在90-150S之间，因此在此阶段需要缓升或者恒温。

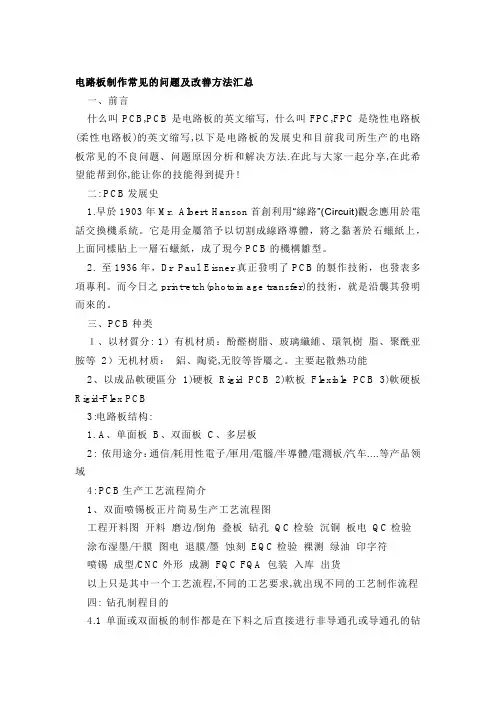

PCB电路板制作常见的问题及改善方法汇总
电路板制作常见的问题及改善方法汇总一、前言什么叫PCB,PCB是电路板的英文缩写, 什么叫FPC,FPC是绕性电路板(柔性电路板)的英文缩写,以下是电路板的发展史和目前我司所生产的电路板常见的不良问题、问题原因分析和解决方法.在此与大家一起分享,在此希望能帮到你,能让你的技能得到提升!二: PCB发展史1.早於1903年Mr. Albert Hanson首創利用“線路”(Circuit)觀念應用於電話交換機系統。
它是用金屬箔予以切割成線路導體，將之黏著於石蠟紙上，上面同樣貼上一層石蠟紙，成了現今PCB的機構雛型。
2. 至1936年，Dr Paul Eisner真正發明了PCB的製作技術，也發表多項專利。
而今日之print-etch(photoimage transfer)的技術，就是沿襲其發明而來的。
三、PCB种类１、以材質分: 1）有机材质：酚醛樹脂、玻璃纖維、環氧樹脂、聚酰亚胺等2）无机材质：鋁、陶瓷,无胶等皆屬之。
主要起散熱功能2、以成品軟硬區分1)硬板Rigid PCB 2)軟板Flexible PCB 3)軟硬板Rigid-Flex PCB3:电路板结构:1. A、单面板B、双面板C、多层板2: 依用途分：通信/耗用性電子/軍用/電腦/半導體/電測板/汽车....等产品领域4: PCB生产工艺流程简介1、双面喷锡板正片简易生产工艺流程图工程开料图开料磨边/倒角叠板钻孔QC检验沉铜板电QC检验涂布湿墨/干膜图电退膜/墨蚀刻EQC检验裸测绿油印字符喷锡成型/CNC外形成测FQC FQA 包装入库出货以上只是其中一个工艺流程,不同的工艺要求,就出现不同的工艺制作流程四: 钻孔制程目的4.1单面或双面板的制作都是在下料之后直接进行非导通孔或导通孔的钻孔, 多层板则是在完成压板之后才去钻孔。
传统孔的种类除以导通与否简单的区分外,以功能的不同尚可分:零件孔,工具孔,通孔(Via),盲孔(Blind hole),埋孔(Buried hole)(后二者亦为via hole的一种).近年电子产品'轻.薄.短.小.快.'的发展趋势,使得钻孔技术一日千里,机钻,雷射烧孔,感光成孔等.4.2流程:上PIN→钻孔→检查全流程线路板厂，都会有钻孔这麽一道工序。
PCBA调试步骤
PCBA调试步骤一、通电前检测当一个电路PCB板焊接完后，在检查电路PCB板是否可以正常工作时，通常不直接给电路PCB板供电，而是要按下面的不走进行，确保每一步都没有问题后再上电也不迟。
1.连线是否正确检查原理图，需要检查的地方主要在主控芯片的电源和网络节点的标注是否正确，同时也要注意网络节点是否有重叠的现象，这是检查的重点。
另一个重点是原件的封装。
封装采取的型号，封装的引脚顺序，记住不能采用顶视图，切记，特别是对于非插针的封装。
检查连线，包括错线、少线和多线。
查线的方法通常有两种：①按照电路图检查安装的线路，根据电路连线，按照一定的顺序逐一检查安装好的线路；②按照实际线路对照原理图进行，以元件为中心进行查线。
把每个元件引脚的连线一次查清，检查每个去处在电路图上是否存在。
为了防止出错，对于已查过的线通常应在电路图上做出标记，最好用指针万用表欧姆挡的蜂鸣器测试，直接测量元器件引脚，这样可以同时发现接线不良的地方。
2.元器件安装情况引脚之间是否有短路，连接处有无接触不良，可以使用万用表的二极管检测，表笔在电路板上滑行检测。
三极管、二极管、集成器件和电解电容极性等是否连接有误。
电源接口是否有短路现象。
调试之前不上电，电源短路，会造成电源烧坏，有时会造成更严重的后果。
用万用表测量一下电源的输入阻抗，这是必须的步骤。
通电前，断开一根电源线，用万用表检查电源端对地是否存在短路。
在设计时电源部分可以使用一个0欧姆的电阻作为调试方法，上电前先不要焊接电阻，检查电源的电压正常后再将电阻焊接在PCB板上给后面的单元供电，以免造成上电由于电源的电压不正常而烧毁后面单元的芯片。
电路板设计中增加保护电路，比如使用恢复保险丝等元件。
主要是检查有极性的元器件，如发光二极管，电解电容，整流二极管等，以及三极管的管脚是否对应。
最好，先做开路、短路测试，以保证上电后不会出现短路现象。
如果测试点设置好的话，可以事半功倍。
0欧姆电阻的使用有时也有利于高速电路测试。

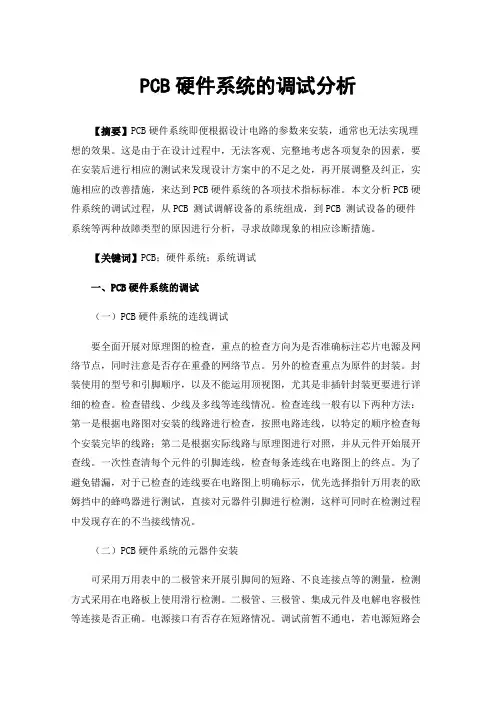

PCB硬件系统的调试分析
PCB硬件系统的调试分析【摘要】PCB硬件系统即便根据设计电路的参数来安装，通常也无法实现理想的效果。
这是由于在设计过程中，无法客观、完整地考虑各项复杂的因素，要在安装后进行相应的测试来发现设计方案中的不足之处，再开展调整及纠正，实施相应的改善措施，来达到PCB硬件系统的各项技术指标标准。
本文分析PCB硬件系统的调试过程，从PCB 测试调解设备的系统组成，到PCB 测试设备的硬件系统等两种故障类型的原因进行分析，寻求故障现象的相应诊断措施。
【关键词】PCB；硬件系统；系统调试一、PCB硬件系统的调试（一）PCB硬件系统的连线调试要全面开展对原理图的检查，重点的检查方向为是否准确标注芯片电源及网络节点，同时注意是否存在重叠的网络节点。
另外的检查重点为原件的封装。
封装使用的型号和引脚顺序，以及不能运用顶视图，尤其是非插针封装更要进行详细的检查。
检查错线、少线及多线等连线情况。
检查连线一般有以下两种方法：第一是根据电路图对安装的线路进行检查，按照电路连线，以特定的顺序检查每个安装完毕的线路；第二是根据实际线路与原理图进行对照，并从元件开始展开查线。
一次性查清每个元件的引脚连线，检查每条连线在电路图上的终点。
为了避免错漏，对于已检查的连线要在电路图上明确标示，优先选择指针万用表的欧姆挡中的蜂鸣器进行测试，直接对元器件引脚进行检测，这样可同时在检测过程中发现存在的不当接线情况。
（二）PCB硬件系统的元器件安装可采用万用表中的二极管来开展引脚间的短路、不良连接点等的测量，检测方式采用在电路板上使用滑行检测。
二极管、三极管、集成元件及电解电容极性等连接是否正确。
电源接口有否存在短路情况。
调试前暂不通电，若电源短路会导致电源烧坏，甚至产生更为严重的后果。
所以必须通过万用表进行电源输入阻抗的检测。
在通电之前，将其中一根电源线断开，使用万用表进行电源端的检查，确定其是否对地短路。
在设计过程中电源部分采用一个0欧姆电阻来开展调试，通电前首先检查电源电压是否为正常范围，之后再焊接电阻至PCB上为后面单元供电，防止通电时由于电源电压异常而导致后面单元芯片被烧毁。
pcb板焊接技巧
pcb板焊接技巧PCB（Printed Circuit Board）是电子产品中广泛应用的重要组成部分之一。
在PCB的制作过程中，焊接是关键步骤之一，对于保证电路的稳定性和可靠性至关重要。
本文将介绍一些关于PCB板焊接的技巧，帮助读者提高焊接质量和效率。
一、准备工作在进行PCB板的焊接之前，先要做好准备工作，确保焊接过程顺利进行。
首先，选用适合的焊锡丝和焊锡膏，根据电路板的要求选择合适的焊锡直径和锡量。
其次，准备好必要的焊接工具，如烙铁、焊锡笔等。
确保工具干净，尖端锐利，以便进行精确的焊接操作。
二、焊接技巧1. 温度控制焊接时的温度控制非常重要。
过高的温度可能导致焊锡迅速氧化，影响焊接质量，甚至烧毁电路板。
而过低的温度则会导致焊锡无法充分熔化，影响焊点的牢固性。
因此，在焊接过程中，要控制好烙铁的温度，确保烙铁的温度在合适的范围内。
2. 焊锡膏的使用使用适量的焊锡膏有助于提高焊接的质量。
焊锡膏可以增加焊锡的润湿性，使焊锡更容易均匀地覆盖焊点。
在使用焊锡膏时，注意不要使用过多，以免过多的焊锡膏残留在焊点附近，影响电路的正常工作。
3. 焊点的处理焊点的处理也是保证焊接质量的重要环节。
在焊接之前，要确保焊点的表面干净、无污染。
可以使用酒精擦拭焊点表面，去除表面的油污和杂质。
同时，焊点的大小也需要适度，过大的焊点可能会引起短路或不良接触，过小的焊点则可能会导致焊接不牢固。
4. 焊接技巧在焊接过程中，要掌握一些技巧，以提高焊接的效率和质量。
首先，要熟练掌握烙铁的使用方法，学会正确拿捏烙铁，保持烙铁与焊点的接触时间适中。
其次，可以使用辅助工具，如焊锡架、镊子等，来帮助焊接操作，提高精度和稳定性。
三、常见问题及解决办法1. 焊接不牢固：可能是焊锡膏使用过少、温度过低或焊点处理不当所导致。
可以尝试增加焊锡膏的使用量，提高烙铁的温度，或重新处理焊点表面。
2. 短路或断路：可能是焊点大小不合适、焊锡残留过多或焊接位置不准确所导致。
电路板调试的基本步骤
电路板调试的基本步骤引言：电路板调试是指在电路板制作完成后，对其进行测试和验证的一系列步骤。
通过调试，可以确保电路板的功能正常，电路连接正确，以及检测和排除潜在的问题。
本文将介绍电路板调试的基本步骤，帮助读者了解如何正确进行电路板调试。
一、检查电路板组装质量在开始调试之前，首先需要检查电路板的组装质量。
检查的内容包括焊点质量、元件安装位置是否正确、元件是否损坏等。
如果发现问题，需要及时修复或更换相关元件。
二、检查电路板供电接下来需要检查电路板的供电情况。
可以通过使用万用表测量电路板的电源端口，确认电压是否在预期范围内。
如果电压异常，需要检查电源线路、电源芯片等部分，找出问题所在并进行修复。
三、检查电路板信号连接在进行信号连接之前，需要先确认连接线路的正确性。
可以通过使用万用表的导通测试功能，检查电路板各个点之间是否有导通。
如果发现导通异常或短路现象，需要检查并修复连接线路。
四、检查电路板信号线路接下来需要检查电路板的信号线路是否正常。
可以使用示波器等仪器，观察信号波形是否符合预期。
如果信号波形异常，可以逐步排查可能的问题，如信号线路开路、干扰等，然后进行修复。
五、功能测试完成信号连接后，可以进行功能测试。
根据电路板的设计和预期功能，逐个测试各个模块的功能是否正常。
可以使用信号发生器、示波器、逻辑分析仪等仪器，验证电路板的各个模块是否能够按照设计要求工作。
六、调整电路板参数在功能测试过程中，可能需要对电路板的参数进行调整。
例如，可以调整电路板上的电位器、电阻等元件，以达到预期的电路参数。
调整时需要注意逐步调整，避免过大的变动导致电路板无法正常工作。
七、测试温度和湿度影响有些电路板的工作环境对温度和湿度有一定要求。
在调试过程中，可以通过改变温度和湿度，观察电路板的工作情况。
如果发现温度或湿度对电路板有明显影响，需要进行相应的调整或优化。
八、测试电路板的可靠性在调试完成后，需要对电路板的可靠性进行测试。
电路板焊接技巧经验
电路板焊接技巧经验电路板焊接技巧经验篇一：手动焊接电路板心得最近自己在焊电路板，焊接过程中针对所要注意的问题和技巧颇有心得，在这里与大家分享：针脚式元器件的焊接：用电烙铁和焊锡丝在适当的位置点化形成水滴状的焊滴，在焊放阵脚元件时，要先将元件管脚选择合适的长度，这点可以根据元件自身的封装。
点锡的过程是先将电烙铁放在焊盘上，然后将焊锡丝靠近焊盘，觉得锡量合适了先将焊锡丝移开，是焊锡成水滴状后将电烙铁移开，注意：不宜在焊盘上放置太多的焊锡。
最后再将长的管脚线剪掉即可。
贴片式元器件用电烙铁焊接：先在焊盘上涂少量的焊锡，（如果是扁平的元器件可以多放些焊锡这样可以避免最后再补锡，但要是比较厚的元件象电容、发光二极管等可以考虑先放少量的焊锡感觉能将元件焊住即可，最后在进行补锡，以防元件焊的不够牢固）然后用电烙铁和镊子先固定元件的一端，确定元件没有偏，然后再点化另一端焊盘使元件固定，要想使元件与电路板紧贴，可以先用电烙铁点化第一端的焊锡，瞬间点化另一端的焊锡并用镊子往下压（这种方法适合型号大点的贴片电阻）。
焊接集成芯片式贴片元件时，先在芯片各个管脚焊盘上点少量的焊锡，然后将芯片放上，确定好位置先将芯片的对角两端固定，如果固定的有偏置可以拿掉再重新固定，没有问题可以将其他的管脚先于本来焊盘上的焊锡相连接，最后根据需要再给各个管脚加少量的焊锡以使更加固定没有悬空。
最后用镊子检查一下是否有没有焊上的管脚。
希望大家多多指点，相互学习！篇二：电子焊接实训心得体会电子焊接实训心得体会汽车电子转向灯姓名学号年级级专业系（院）系指导教师21年月日汽车电子转向灯一、实训目的1）熟悉焊接工艺，掌握焊接方法及焊接中的注意事项。
2）掌握电路的调试方法。
3）掌握555时基电路的原理及应用。
二、实训要求1）元件布局合理、美观，布线合理。
2）焊接美观，不允许出现虚焊、脱焊、断线等问题。
3）电路运行稳定可靠，调整方便。
4）电路要求的功能全部实现并达到规定的精度。
pcb焊接技巧及注意事项
pcb焊接技巧及注意事项焊电路板技巧1：选择性焊接的工艺流程包括：助焊剂喷涂，电路板预热、浸焊和拖焊。
助焊剂涂布工艺在选择性焊接中，助焊剂涂布工序起着重要的作用。
焊接加热与焊接结束时，助焊剂应有足够的活性防止桥接的产生并防止电路板产生氧化。
助焊剂喷涂由X/Y机械手携带电路板通过助焊剂喷嘴上方，助焊剂喷涂到pcb电路板焊位置上。
焊电路板技巧2：回流焊工序后的微波峰选焊，重要的是焊剂准确喷涂，微孔喷射式不会弄污焊点之外的区域。
微点喷涂焊剂点图形直径大于2mm，所以喷涂沉积在电路板上的焊剂位置精度为±0.5mm，才能保证焊剂始终覆盖在被焊部位上面。
焊电路板技巧3：可以通过与波峰焊的比较来了解选择性焊接的工艺特点，两者间明显的差异在于波峰焊中电路板的下部完全浸入液态焊料中，而在选择性焊接中，仅有部分特定区域与焊锡波接触。
由于电路板本身就是一种不良的热传导介质，因此焊接时它不会加热熔化邻近元器件和电路板区域的焊点。
在焊接前也必须预先涂敷助焊剂，与波峰焊相比，助焊剂仅涂覆在电路板下部的待焊接部位，而不是整个pcb电路板。
另外选择性焊接仅适用于插装元件的焊接，选择性焊接是一种全新的方法，彻底了解选择性焊接工艺和设备是成功焊接所必需的。
电路板焊接注意事项1、提醒大家拿到PCB裸板后首先应进行外观检查，看是否存在短路、断路等问题，然后熟悉开发板原理图，将原理图与PCB丝印层进行对照，避免原理图与PCB不符。
2、PCB焊接所需物料准备齐全后，应将元器件分类，可按照尺寸大小将所有元器件分为几类，便于后续焊接。
需要打印一份齐全的物料明细表。
在焊接过程中，没焊接完一项，则用笔将相应选项划掉，这样便于后续焊接操作。
焊接之前应采取戴静电环等防静电措施，避免静电对元器件造成伤害。
焊接所需设备准备齐全后，应保证烙铁头的干净整洁。
初次焊接推荐选用平角的焊烙铁，在进行诸如0603式封装元器件焊接时烙铁能更好的接触焊盘，便于焊接。
硬件调试流程及说明样本
硬件调试流程1.1硬件调试是一项细心工作, 一定要有耐心。
硬件调试工具需要示波器、万用表等, 同步需要主芯片调试开发软件及相应仿真器。
硬件调试一方面要熟悉原理图原理和PCB布局, 然后依照功能模块进行有关调试。
调试流程如下。
1.2PCB裸板测试PCB加工生产故障往往由于设计和加工制板过程中工艺性错误所导致, 重要涉及错线、开路、短路。
当顾客PCB板制作完毕后, 不要急于焊接元器件, 请一方面对照原理图仔细检查印制电路板连线, 保证无误后方可焊接。
应特别注意电源系统检查,以防止电源短路和极性错误, 运用数字万用表短路测试功能测量一下板上所有电源和地有无短路。
然后检查系统总线（地址总线、数据总线和控制总线）与否存在互相之间短路或与其他信号线路短路。
对于需要SMTPCB板, 量小建议每个PCB板都进行一下检查, 如果量大可抽样检查。
检查完毕无异常后交由SMT焊接, SMT焊接资料有硬件工程师提供焊接用partlist, PCB工程师提供PCBSMT有关文档。
➢如果是手工焊接, 建议焊接3块, 以便调试时进行比较, 排除焊接异常浮现问题。
并且焊接时建议依照功能模块进行焊接, 功能模块调试完毕后再焊接其她功能模块。
焊接及调试普通顺序如下：➢电源➢主芯片及外围最小系统, 涉及主芯片, 晶振, 复位电路➢RAM, FLASH, 串口外设➢其她功能模块1.3按照这样序调试焊接, 长处在于能一步一步排除问题点。
假设, 当你把主芯片, 存储器都焊好, 并且也调试可以工作了, 再去焊你电源, 成果板上电源某些出问题了, 一种高压窜到了主芯片上, 那后果不是很严重？1.4排除元器件SMT错误➢SMT后, 观测板上与否有下述现象➢有漏贴器件➢有焊接不牢固现象➢有极性电容、二极管、芯片与否焊接方向有错误➢芯片相邻管脚焊接短路➢小封装无极性陶瓷电容, 电阻焊接短路➢相似封装芯片焊接错误➢芯片管脚有虚焊, 挂锡现象➢。
若发现不正常现象, 应分析其因素, 并排除故障, 再进行调试, 直到满足规定。
PCB板手工焊接技术指导书--doc
手工焊接技术指导文件状态[ ] 草稿文件[√] 试用文件[ ] 正式文件[ ] 更改正式文件文件标识：当前版本： 1.0起草：徐平审核：完成日期：2012年7月21日第一章：手工焊接工具第一节：电烙铁1、结构：主要是烙铁芯和烙铁头。
2、种类：外热式、内热式、恒温式、吸锡式电烙铁。
3、烙铁头形状：圆面式、尖锥式、圆头式、扁平式等。
按材料不同又分为紫铜头和合金头（长寿命型）。
4、功率：20W（2.5KΩ）、25W（2KΩ）、30W（1.8KΩ）、35W（1.6KΩ）、40W（1.3K Ω）、45W（1KΩ）、50W（0.9KΩ）、60W（0.8KΩ）、75W（0.6KΩ）、100W（0.5K Ω）等。
功率越大烙铁芯阻值越小，温度越高，烙铁头温度在300℃以上。
烙铁头露出烙铁芯的长度越长，其温度越低。
5、电烙铁的握法○1、反握法：适用大功率电烙铁，焊接大的被焊件。
○2、正握法：适用大功率弯头电烙铁。
○3、笔握法：适用小功率电烙铁，焊接小的被焊件。
第二节、焊料○1、按成份分为锡铅焊料、银焊料、铜焊料，锡铅焊料应用最为广泛。
形状有圆片、带状、球状、焊锡丝等几种，常用的是焊锡丝。
熔点在450℃以上的为硬焊料，以下为软焊料。
○2、焊锡丝一般内部夹带有固体焊剂松香。
其直径有0.5mm、0.6mm、0.8mm、1mm、1.2mm、1.5mm等，0.8mm直径焊锡丝最常用。
○3、常用的焊锡丝为39锡铅焊料（HLSnPb39），配比是锡约为61%，铅约为39%，也即标注的锡63%，铅37%，熔点为183℃。
○4、无铅焊锡。
铅有毒，故国际上禁用锡铅焊料。
无铅焊锡主要成分是锡、铜和少量其他金属元素。
第二节:助焊剂和清洗剂（1）助焊剂作用○1、加速热量传递，润湿焊点，去除被焊金属表面的氧化物，○2、帮助焊料流动，增强焊料附着力。
○3、在焊接面形成一层薄膜，防止焊接时被焊金属和焊料再次出现氧化，（2）清洗剂作用○1、清除焊接面的氧化物与杂质，并降低焊料表面的张力，有助于焊接。
pcb板焊接技巧
pcb板焊接技巧
1.焊接前，在焊盘上涂助焊剂，用烙铁处理，避免焊盘镀锡不良或氧化，导致焊接不良，芯片一般不需要处理。
2.用镊子小心地将PQFP芯片放在PCB上，注意不要损坏引脚。
将其与焊盘对齐，并确保芯片放置在正确的方向。
将烙铁的温度调整到300摄氏度以上，用少量焊料蘸取焊头尖端，用工具在对准的位置下压芯片，在对角两个位置的引脚上加少量助焊剂，仍然下压芯片，在对角两个位置焊接引脚，使芯片固定不动。
焊接完对角线后，再次检查芯片的位置是否对齐。
如有必要，可以调整或移除，并在PCB上重新对齐。
3.焊接所有引脚时，应在烙铁尖端添加焊料，所有引脚应涂上助焊剂以保持湿润。
用烙铁的尖端接触芯片每个引脚的末端，直到看到焊料流入引脚。
焊接时，烙铁头应与焊针保持平行，防止因焊料过多而重叠。
4.焊接完所有引脚后，用助焊剂浸泡所有引脚以清洁焊料。
必要时吸收多余的焊料，以消除任何短路和搭接。
最后用镊子检查是否有虚焊。
检查完成后，将电路板上的助焊剂清除，将硬刷浸泡在酒精中，沿着引脚方向仔细擦拭，直到助焊剂消失。
5。
贴片阻容元件相对容易焊接。
可以先在焊点上放锡，然后放上元件的一端，用镊子夹住元件，焊接一端，然后看是否放对了。
如果已经放好，焊接另一端。
真正掌握焊接技能需要大量的练习。
pcb焊接注意事项
PCB焊接注意事项1. 简介在电子制造过程中，PCB（Printed Circuit Board，印刷电路板）焊接是一个关键的环节。
正确的焊接操作可以确保电子产品的性能和质量。
本文将详细讨论PCB焊接的注意事项，包括焊接前的准备工作、焊接过程中的注意事项以及焊接后的检验和维护。
2. 焊接前的准备工作在进行PCB焊接之前，需要进行一系列的准备工作，以确保焊接的顺利进行。
2.1 材料准备•焊接台：选择合适的焊接台，确保其平整度和稳定性。
•焊锡：选择合适的焊锡，根据焊接对象的要求选择不同的焊锡合金。
•焊接笔：选择合适的焊接笔，确保其质量和使用寿命。
•焊接通量：选择合适的焊接通量，以提高焊接的可靠性和质量。
2.2 工具准备•焊接台：确保焊接台的温度和稳定性，避免温度过高或过低对焊接过程的影响。
•镊子：选择合适的镊子，以便于焊接元件的安装和调整。
•焊接架：使用焊接架可以提高焊接的效率和准确性。
•静电防护工具：在进行焊接操作前，确保使用静电防护工具，以避免静电对电子元件的损害。
3. 焊接过程中的注意事项在进行PCB焊接的过程中，需要注意以下几点，以确保焊接的质量和可靠性。
3.1 温度控制•控制焊接温度：根据焊锡的要求和焊接对象的特性，合理控制焊接温度，避免温度过高或过低对焊接质量的影响。
•温度均匀性：保证焊接温度在整个焊接区域的均匀分布，避免焊接点温度不均匀导致焊接不牢固或焊接点烧毁。
3.2 焊接时间控制•控制焊接时间：根据焊接对象的特性和焊接要求，合理控制焊接时间，避免焊接时间过长或过短导致焊接不牢固或焊接点烧毁。
•焊接间隔时间：在连续焊接多个焊点时，合理安排焊接间隔时间，以避免焊接过程中的温度累积对焊接质量的影响。
3.3 焊接位置控制•焊接位置选择：根据焊接对象的特性和焊接要求，选择合适的焊接位置，以保证焊接点的质量和可靠性。
•焊接点间距：合理控制焊接点的间距，避免过近或过远导致焊接质量不佳或焊接点短路。
焊接pcb 风枪温度
焊接pcb 风枪温度
焊接pcb是制作电子产品的关键过程之一，它涉及到调节风枪温
度等多个因素。
下面我将详细介绍焊接pcb中风枪温度的重要性及调
节方法。
风枪温度对于焊接pcb至关重要。
如果温度过低，会导致焊料无
法完全熔化，导致焊点没有完全粘合的情况。
而如果温度过高，就会
导致焊点过度熔化，产生不必要的氧化反应，从而导致焊点的质量下降，进而影响整体电路的质量。
因此，在焊接pcb时，我们需要根据具体情况来调节风枪的温度。
调节的方法有多种，下面为各位介绍几种常用的方法。
首先，我们需要根据不同的焊接条件和不同级别的焊接技能来确
定所需的温度。
例如，焊接连续装配和具有大尺寸的电子产品时，需
要较高的温度。
而对于高级别的焊接技能者，他们在进行更为精细的
焊接操作时，需要更加准确、稳定的温度控制。
其次，对于风枪温度的调节，很大程度上要考虑到基板上的元件
质量。
元件越小，风枪的温度应该越低。
同时，对于厚度较小的基板
（例如双面板和薄板），应该选择较低的温度进行操作，以避免高温导致PCB板的变形。
最后，焊接过程中及时检查pcb板上的焊点质量。
如果发现焊融不够或者过度熔化等问题，就需要及时调整风枪的温度。
总的来说，调节风枪温度对于焊接pcb至关重要，它不仅能够控制焊点的质量，还可以保护基板的质量。
因此，在进行pcb焊接时，一定要注意此方面的问题，保证焊接的高质量和稳定性。
电路板选择、焊接和调试技巧详解
电路板选择、焊接和调试技巧详解一、万用电路板选择和焊接万用电路板俗称“洞洞板”。
相比专业的PCB制版，洞洞板(万用电路板)具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立(图1，以下简称单孔板)，另一种是多个焊盘连在一起(图2，以下简称连孔板)，单孔板又分为单面板和双面板两种。
根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则;而模拟电路和分立电路往往较不规则。
分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
图1 单孔板图2 连孔板另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用纸包好保存，以防止焊盘氧化，万一焊盘氧化了(焊盘失去光泽、不好上锡)，可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2(10cm×10cm)的单面板为例：铜板价格3~4元，锡板7~8元，一般每平方厘米不超过8分钱。
焊接前的准备在焊接洞洞板之前需要准备足够的细导线(图3)用于走线。
细导线分为单股的和多股的(图4)：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用;多股细导线质地柔软，焊接后显得较为杂乱。
图3 细导线图4 多股和单股细导线洞洞板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30W左右的尖头电烙铁。
同样，焊锡丝也不能太粗，建议选择线径为0.5~0.6mm的。
洞洞板的焊接方法对于元器件在洞洞板上的布局，大多数人习惯“顺藤摸瓜”，就是以芯片等关键器件为中心，其他元器件见缝插针的方法。
探究电子组装中焊接设备工艺调试步骤及技巧
探究电子组装中焊接设备工艺调试步骤及技巧摘要：电子装配主要采用的焊接技术包括回流焊接和波峰焊接技术，两种焊接技术的参数及工艺状况对产品的焊接质量和生产直通率有直接的影响。
本文主要介绍了焊接工艺技术特点，并根据实际焊接设备的操作，合理论述了焊接设备工艺调整的步骤和技巧，同时探究了操作过程中的关键技术及其关键。
关键词：电子组装；焊接设备工艺；调试步骤；相关技巧前言一般来说，电子组装技术包括通孔组装技术和表面组装技术，其中通孔组装技术在应用过程中的主要特点是利用穿孔插入印刷电路板进行组装，在组装过程中主要应用的是传统的波峰焊技术。
表面组装技术在应用过程中主要是利用科学原理和工程原理，然后将相关元件和器件一起放置在印制电路板表面，从而在印制电路板表面进行板级组装。
软钎焊技术按照工艺方法的不同可以分为波峰焊和回流焊等软钎焊技术方法，两种焊接技术的参数和工艺条件对产品的焊接质量有着直接的影响。
因此，对电子装配中焊接设备工艺的调试步骤和相关技能进行掌握，有利于显著提高电子装配的焊接质量。
1 焊接技术的理论概述1.1 焊接技术前期准备工作焊接技术是由多种工艺组成的，所以在实际焊接之前，需要对焊接所用的材料、设备等进行检查。
对所有与电有关的焊接设备进行检测，对它们的电源进行检测，检测是否绝缘，如果在焊接过程中，一旦设备出现问题就要及时更换，把前期的准备工作尽量做到最好，尽量减少因为管理和应用不善造成的后果。
对于出现故障的电子焊接设备，还需要采取紧急维修措施。
在准备焊接所用的材料时，要对其规格、型号和材质进行仔细核对，然后根据焊件的焊接情况选择合适的焊接材料。
1.2 焊接的基本步骤首先是烙铁的使用方法。
在实际的电子生产中，烙铁的使用方式主要有笔式和刀式，要根据烙铁的不同类型来选择握法。
需要注意的是，在选择内热式烙铁时，根据以往的经验，选择笔式的握持方式更为合理。
在实际焊接过程中，使用者需与烙铁头保持 20cm 的距离，以确保人身安全。
电子电路的焊接组装与调试
4 元器件的插装 （1）卧式插装：卧式插装是将元器件紧贴印制电路板 插装，元器件与印制电路板的间距应大于1mm。卧式 插装法元件的稳定性好、比较牢固、受振动时不易 脱落。 （2）立式插装：立式插装的特点是密度较大、占用印 制板的面积少、拆卸方便。电容、三极管、DIP系列 集成电路多采用这种方法。
5 常用元器件的安装要求： （1）、晶体管的安装：在安装前一定要分清集电极、 基极、发射极。元件比较密集的地方应分别套上不 同彩色的塑料套管，防止碰极短路。对于一些大功 率晶体管，应先固定散热片，后插大功率晶体管再 焊接。 （2）、 集成电路的安装：集成电路在安装时一定要 弄清其方向和引线脚的排列顺序，不能插错。现在 多采用集成电路插座，先焊好插座再安装集成块。
2、焊剂 由于金属表面同空气接触后都会生成一层 氧化膜，这层氧化膜阻止焊锡对金属的润湿作 用，焊剂就是用于清除氧化膜的一种专用材料。 我们通常使用的有松香和松香酒精溶液。另有 一种焊剂是焊油膏，在电子电路的焊接中，一 般不使用它，因为它是酸性焊剂，对金属有腐 蚀作用。
4.1.2
手工焊接工艺及质量标准
一、元器件焊接前的准备 1 电烙铁的选择 合理地选用电烙铁，对提高焊接质量和效率有 直接的关系。如果使用的电烙铁功率较小，则焊接 温度过低，使焊点不光滑、不牢固，甚至焊料不能 熔化，使焊接无法进行。如果电烙铁的功率太大， 使元器件的焊点过热，造成元器件的损坏，致使印 制电路板的铜箔脱落。 2 镀锡 ① 镀锡要点：镀件表面应清洁，如焊件表面带 有锈迹或氧化物，可用酒精擦洗或用刀刮、用砂纸 打磨。
烙铁头的选 择：烙铁头是 贮存热量和传 导热量。烙铁 的温度与烙铁 头的体积、形 状、长短等都 有一定的关系
4、烙铁头温度的调整与判断 烙铁头的温度可以通过插入烙铁心的深度来调节。 烙铁头插入烙铁心的深度越深，其温度越高。 通常情况下，我们用目测法判断烙铁头的温度。 根据助焊剂的发烟状态判别：在烙铁头上熔化 一点松香芯焊料，根据助焊剂的烟量大小判断其温 度是否合适。温度低时，发烟量小，持续时间长； 温度高时，烟气量大，消散快；在中等发烟状态， 约6～8秒消散时，温度约为300℃，这时是焊接的 合适温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB焊接后的的调试方法及技巧说明
对于刚拿回来的新PCB板，我们首先要大概观察一下，板上是否存在问题，例如是否有明显的裂痕，有无短路、开路等现象。
如果有必要的话，可以检查一下电源跟地线之间的电阻是否足够大。
然后就是安装元件了。
相互独立的模块，如果您没有把握保证它们工作正常时，最好不要全部都装上，而是一部分一部分的装上（对于比较小的电路，可以一次全部装上），这样容易确定故障范围，免得到时遇到问题时，无从下手。
一般来说，可以把电源部分先装好，然后就上电检测电源输出电压是否正常。
如果在上电时您没有太大的把握（即使有很大的把握，也建议您加上一个保险丝，以防万一），可考虑使用带限流功能的可调稳压电源。
先预设好过流保护电流，然后将稳压电电源的电压值慢慢往上调，并监测输入电流、输入电压以及输出电压。
如果往上调的过程中，没有出现过流保护等问题，且输出电压也达到了正常，则说明电源部分OK。
反之，则要断开电源，寻找故障点，并重复上述步骤，直到电源正常为止。
接下来逐渐安装其它模块，每安装好一个模块，就上电测试一下，上电时也是按照上面的步骤，以避免因为设计错误或/和安装错误而导致过流而烧坏元件。
寻找故障的办法一般有下面几种：
测量电压法。
首先要确认的是各芯片电源引脚的电压是否正常，其次检查各种参考电压是否正常，另外还有各点的工作电压是否正常等。
例如，一般的硅三极管导通时，BE结电压在0.7V左右，而CE结电压则在0.3V左右或者更小。
如果一个三极管的BE结电压大于0.7V （特殊三极管除外，例如达林顿管等），可能就是BE结就开路。
信号注入法。
将信号源加至输入端，然后依次往后测量各点的波形，看是否正常，以找到故障点。
有时我们也会用更简单的办法，例如用手握一个镊子，去碰触各级的输入端，看输出端是否有反应，这在音频、视频等放大电路中常使用（但要注意，热底板的电路或者电压高的电路，不能使用此法，否则可能会导致触电）。
如果碰前一级没有反应，而碰后一级有反应，则说明问题出在前一级，应重点检查。
当然，还有很多其它的寻找故障点的方法，例如看、听、闻、摸等。
“看”就是看元件有无明显的机械损坏，例如破裂、烧黑、变形等;“听”就是听工作声音是否正常，例如一些不该响的东西在响，该响的地方不响或者声音不正常等;“闻”就是检查是否有异味，例如烧焦的味道、电容电解液的味道等，对于一个有经验的电子维修人员来说，对这些气味是很敏感的;“摸”就是用手去试探器件的温度是否正常，例如太热，或者太凉。
一些功率器件，工作起来时会发热，如果摸上去是凉的，则基本上可以判断它没有工作起来。
但如果不该热的地方热了或者该热的地方太热了，那也是不行的。
一般的功率三极管、稳压芯片等，工作在70度以下是完全没问题的。
70度大概是怎样的一个概念呢？如果你将手压上去，可以坚持三秒钟以上，就说明温度大概在70度以下（注意要先试探性的去摸，千万别把手烫伤了）。
