日光灯电路的组成.
日光灯电路,实验报告
日光灯电路,实验报告
这次实验是关于日光灯电路的实验。
日光灯电路是主开关控制的开闭路电路，由电阻器、电容器、可变电阻器以及双组分显示器组成。
实验的目的在于测量电容器的电容量。
实验开始时，我们首先拆下LED1和LED2，用一只多用测量仪测量环境参数，如空气
电流、时间等，然后将多功能测量仪和日光灯电路连接起来。
在接上电源之前，要先接入
一些试验条件，如电压、电流、电阻、时间等，确保实验的可靠性。
一旦电阻、电压、电流、时间等参数设定完毕，我们开始测量电容器的电容量。
首先，将电压源连接到电路的输入端，然后通过测量仪控制电压的大小，来调节多功能显示器的值，将显示器的值测定为最小时，该为电容器的电容量。
然后，可以通过调整可变电阻器
来检查该多功能显示器的值。
最后，当电容器的电容量达到要求时，结束测量电容器的电
容量。
通过本次实验，我对日光灯电路有了深刻的理解，熟练掌握了电容器的测量方法，并
且能够有效地控制日光灯电路的运行。
经过这次实验的活动，我学会了如何去实验日光灯电路，同时也增加了对实验活动的
安全性和使用维修设备知识的有效性。
实验中不仅需要准确的记录实验操作的步骤，也要
求对实验装置的结构以及其中的各部件有效使用。
日光灯接线实训实验报告
一、实验目的1. 了解日光灯电路的组成和工作原理；2. 掌握日光灯的安装方法和接线步骤；3. 培养实际操作能力，提高电工技能；4. 学习安全用电知识，确保实验过程安全可靠。
二、实验器材1. 日光灯套件：包括灯管、镇流器、起辉器、接线端子、导线等；2. 电工工具：剥线钳、尖嘴钳、螺丝刀等；3. 交流电源：220V；4. 电工实验台。
三、实验原理日光灯电路是一个RL串联电路，主要由灯管、镇流器和起辉器组成。
当电路接通时，起辉器使电路产生瞬时高压，使灯管内的气体电离，产生辉光放电，从而点亮灯管。
镇流器在电路中起到限制电流、稳定电压的作用。
四、实验步骤1. 准备工作：将实验台上的电源开关关闭，确保安全。
将日光灯套件中的灯管、镇流器、起辉器等部件准备齐全。
2. 灯管安装：将灯管插入灯座，确保灯管与灯座接触良好。
3. 镇流器安装：将镇流器固定在实验台上，将镇流器的两端接线端子与灯管两端的接线端子连接。
4. 起辉器安装：将起辉器固定在实验台上，将起辉器的一端接线端子与镇流器的一端接线端子连接，另一端接线端子与灯管的一端接线端子连接。
5. 导线连接：将导线的一端连接到电源开关，另一端连接到镇流器的一端接线端子。
6. 电路检查：检查电路连接是否正确，确保所有接线端子接触良好。
7. 通电实验：打开电源开关，观察日光灯是否点亮。
若日光灯点亮，说明电路连接正确；若日光灯未点亮，检查电路连接是否存在问题。
8. 安全检查：在实验过程中，注意安全用电，避免触电事故。
五、实验结果与分析1. 实验结果：通过实验，成功安装并点亮了日光灯，说明电路连接正确，实验操作无误。
2. 实验分析：通过本次实验，掌握了日光灯的安装方法和接线步骤，了解了日光灯电路的组成和工作原理。
同时，提高了实际操作能力，增强了电工技能。
六、实验心得1. 安全第一：在实验过程中，始终把安全放在首位，严格遵守实验操作规程，确保实验过程安全可靠。
2. 认真观察：在实验过程中，认真观察实验现象，分析实验结果，发现问题及时解决。
(完整word版)日光灯实验报告答案
日光灯实验报告答案篇一：日光灯实验报告单相电路参数测量及功率因数的提高实验目的1．掌握单相功率表的使用.2．了解日光灯电路的组成、工作原理和线路的连接。
3．研究日光灯电路中电压、电流相量之间的关系。
4．理解改善电路功率因数的意义并掌握其应用方法。
实验原理1．日光灯电路的组成日光灯电路是一个rl 串联电路，由灯管、镇流器、起辉器组成，如图所示.由于有感抗元件，功率因数较低，提高电路功率因数实验可以用日光灯电路来验证. 图日光灯的组成电路灯管：内壁涂上一层荧光粉,灯管两端各有一个灯丝（由钨丝组成)，用以发射电子，管内抽真空后充有一定的氩气与少量水银，当管内产生辉光放电时，发出可见光。
镇流器:是绕在硅钢片铁心上的电感线圈。
它有两个作用,一是在起动过程中，起辉器突然断开时,其两端感应出一个足以击穿管中气体的高电压，使灯管中气体电离而放电。
二是正常工作时，它相当于电感器，与日光灯管相串联产生一定的电压降,用以限制、稳定灯管的电流，故称为镇流器。
实验时，可以认为镇流器是由一个等效电阻rl和一个电感l串联组成。
起辉器：是一个充有氖气的玻璃泡，内有一对触片，一个是固定的静触片,一个是用双金属片制成的u形动触片。
动触片由两种热膨胀系数不同的金属制成，受热后，双金属片伸张与静触片接触，冷却时又分开。
所以起辉器的作用是使电路接通和自动断开，起一个自动开关作用。
2．日光灯点亮过程电源刚接通时，灯管内尚未产生辉光放电，起辉器的触片处在断开位置，此时电源电压通过镇流器和灯管两端的灯丝全部加在起辉器的二个触片上，起辉器的两触片之间的气隙被击穿，发生辉光放电，使动触片受热伸张而与静触片构成通路，于是电流流过镇流器和灯管两端的灯丝,使灯丝通电预热而发射热电子。
与此同时,由于起辉器中动、静触片接触后放电熄灭，双金属片因冷却复原而与静触片分离。
在断开瞬间镇流器感应出很高的自感电动势,它和电源电压串联加到灯管的两端，使灯管内水银蒸气电离产生弧光放电, 并发射紫外线到灯管内壁,激发荧光粉发光，日光灯就点亮了。
电工初级工考试题及答案
电工初级工考试题及答案一、单选题（共49题，每题1分，共49分）1.我国交流电的频率是 ( )HzA、50B、100C、0D、60正确答案：A2.电流表要与被测电路（）A、断开B、混联C、串联D、并联正确答案：C3.日光灯电路由开关、( )、灯管和启辉器组成。
A、镇流器B、接触器C、断路器D、分配器正确答案：A4.磁电式电气仪表只能测量（）A、交流电B、直流电C、交直流两用D、以上都不对正确答案：B5.指压止血法是现场急救中常用简便的止血方法，但不适用于人体（）。
A、四肢B、胸部C、头部D、颈部正确答案：B6.发生触电伤员呼吸、心跳停止时，应立即在现场用（）就地抢救，以支持呼吸和循环A、紧急救护法B、人工呼吸法C、心肺复苏法D、以上都不是正确答案：C7.型号为2CP10的正向硅二极管导通后的正向压降约为（）。
A、1VB、0.5VC、0.7VD、以上都不是正确答案：C8.按电路中流过的电流种类，可把电路分为 ( )A、电池电路和发电机电路B、低频电路和微波电路C、视频电路和音频电路D、直流电路和交流电路正确答案：D9.要做到遵纪守法，对每个职工来说，必须做到（）。
A、有法可依B、反对管、卡、压C、反对自由主义D、努力学法、知法、守法、用法正确答案：D10.楞次定律的内容是 ( )A、电流与电阻的关系定律B、计算线圈中感应电动势大小的定律C、电流通过线圈产生热量的定律D、确定线圈产生感应电动势方向的定律正确答案：D11.DZ5系列低压断路器中，DZ代表（）断路器A、万能式B、塑壳式C、限流式D、灭磁式正确答案：B12.隔爆检漏继电器与（）配合来进行漏电保护A、干式变压器B、自动馈电开关C、低压开关D、高压开关正确答案：B13.正弦交流电的 ( )不随时间按同一规律作周期性变化A、电压、电流的瞬时值B、电动势、电压、电流的大小和方向C、电流、电压的大小D、频率正确答案：D14.变压器的铁心可以分为( )和芯式两大类。

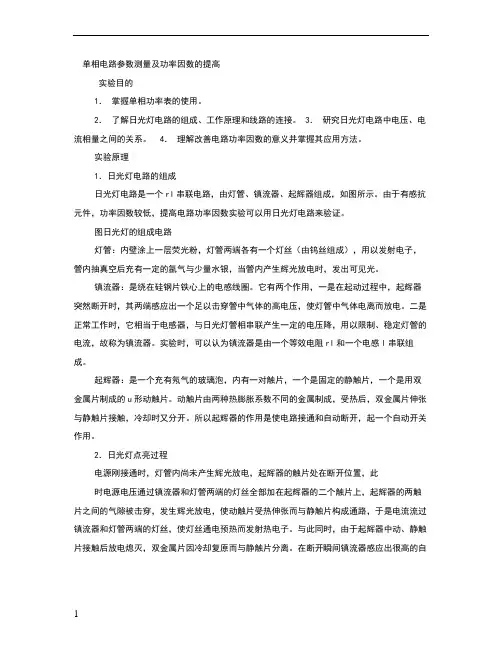

日光灯实验报告
单相电路参数测量及功率因数的提高实验目的1．掌握单相功率表的使用。
2．了解日光灯电路的组成、工作原理和线路的连接。
3．研究日光灯电路中电压、电流相量之间的关系。
4．理解改善电路功率因数的意义并掌握其应用方法。
实验原理1．日光灯电路的组成日光灯电路是一个rl串联电路，由灯管、镇流器、起辉器组成，如图所示。
由于有感抗元件，功率因数较低，提高电路功率因数实验可以用日光灯电路来验证。
图日光灯的组成电路灯管：内壁涂上一层荧光粉，灯管两端各有一个灯丝（由钨丝组成），用以发射电子，管内抽真空后充有一定的氩气与少量水银，当管内产生辉光放电时，发出可见光。
镇流器：是绕在硅钢片铁心上的电感线圈。
它有两个作用，一是在起动过程中，起辉器突然断开时，其两端感应出一个足以击穿管中气体的高电压，使灯管中气体电离而放电。
二是正常工作时，它相当于电感器，与日光灯管相串联产生一定的电压降，用以限制、稳定灯管的电流，故称为镇流器。
实验时，可以认为镇流器是由一个等效电阻rl和一个电感l串联组成。
起辉器：是一个充有氖气的玻璃泡，内有一对触片，一个是固定的静触片，一个是用双金属片制成的u形动触片。
动触片由两种热膨胀系数不同的金属制成，受热后，双金属片伸张与静触片接触，冷却时又分开。
所以起辉器的作用是使电路接通和自动断开，起一个自动开关作用。
2．日光灯点亮过程电源刚接通时，灯管内尚未产生辉光放电，起辉器的触片处在断开位置，此时电源电压通过镇流器和灯管两端的灯丝全部加在起辉器的二个触片上，起辉器的两触片之间的气隙被击穿，发生辉光放电，使动触片受热伸张而与静触片构成通路，于是电流流过镇流器和灯管两端的灯丝，使灯丝通电预热而发射热电子。
与此同时，由于起辉器中动、静触片接触后放电熄灭，双金属片因冷却复原而与静触片分离。
在断开瞬间镇流器感应出很高的自感电动势，它和电源电压串联加到灯管的两端，使灯管内水银蒸气电离产生弧光放电，并发射紫外线到灯管内壁，激发荧光粉发光，日光灯就点亮了。
日光灯电路连接实训报告
一、实训目的1. 理解日光灯电路工作原理，掌握日光灯电路的连接方法。
2. 学会使用功率表、交流电流表、交流电压表等测量仪器。
3. 提高动手能力和电路故障排除能力。
二、实训器材1. 功率表、交流电流表、交流电压表各一个。
2. 1F、2.2F、4.2F的电容各一个。
3. 日光灯灯管、灯管支座、镇流器、启辉器、保险盒、插头、开关、试电笔、剥线钳、导线等。
三、实训原理1. 日光灯电路的组成日光灯电路主要由灯管、镇流器、启辉器组成。
灯管是内壁涂有荧光粉的玻璃管，两端有钨丝，钨丝上涂有易发射电子的氧化物。
在日光灯启动时，它和启辉器配合产生瞬间高压使灯管发光。
灯管发光后，镇流器在电路中起降压限流的作用。
2. 日光灯电路连接方法（1）将镇流器、启辉器、灯管按照电路图连接。
（2）将镇流器、启辉器、灯管分别连接到电源插座上。
（3）闭合电源开关，观察日光灯是否正常发光。
四、实训步骤1. 准备工作（1）熟悉日光灯电路图，了解电路元件的连接顺序。
（2）检查实训器材是否齐全，如有损坏及时更换。
2. 连接电路（1）将镇流器、启辉器、灯管按照电路图连接。
（2）将镇流器、启辉器、灯管分别连接到电源插座上。
3. 测试电路（1）闭合电源开关，观察日光灯是否正常发光。
（2）使用功率表、交流电流表、交流电压表测量电路的功率、电流和电压。
4. 故障排除（1）观察日光灯是否正常发光，如不发光，检查电路连接是否正确。
（2）检查镇流器、启辉器、灯管等元件是否损坏。
（3）如有损坏，更换损坏的元件，重新连接电路。
五、实训结果与分析1. 实训结果（1）成功连接日光灯电路，日光灯正常发光。
（2）使用功率表、交流电流表、交流电压表测量电路的功率、电流和电压，数据符合要求。
2. 实训分析（1）通过本次实训，掌握了日光灯电路的连接方法，提高了动手能力。
（2）了解了日光灯电路的工作原理，为以后学习和维修电路奠定了基础。
（3）在实训过程中，学会了使用功率表、交流电流表、交流电压表等测量仪器，提高了测量能力。
日光灯工作原理图
日光灯的工作原理简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。
日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。
镇流器是一个带有铁心的电感线圈。
启辉器由一个辉光管(管内由固定触头和倒U形双金属片构成)和一个小容量的电容组成，装在一个圆柱形的外壳内。
当接通电源时，由于灯管没有点燃，启辉器的辉光管上（管内的固定触头与倒U形双金属片之间）因承受了220V的电源电压而辉光放电，使倒U形双金属片受热弯曲而与固定触头接触，电流通过镇流器及灯管两端的灯丝及启辉器构成回路。
灯丝因有电流(启动电流)流过被加热而发射电子。
同时，启辉器中的倒U形双金属片由于辉光放电结束而冷却，与固定触头分离，使电路突然断开。
在此瞬间，镇流器产生的较高感应电压与电源电压一齐（约400--600V）加在灯管的两端，迫使管内发生弧光放电而发光。
灯管点燃后，由于镇流器的限流作用，使得灯管两端的电压较低(30W灯管约100V左右)，而启辉器与灯管并联，较低的电压不能使启辉器再次动作。
日光灯镇流器的作用日光灯镇流器是指电感式镇流器，它起着以下三个作用：⑴启动过程中，限制预热电流，防止预热电流过大而烧毁灯丝，而又保证灯丝具有热电发射能力。
⑵建立脉冲高电势。
启辉器两个电极跳开瞬间，在灯管两端就建立了脉冲高电势，使灯管点燃。
⑶稳定工作电流，保持稳定放电。
32W日光灯镇流器电路图电路如下图所示。
该电路由整流滤波电容、高频振荡电路以及输出负载屯路三部分构成。
交流220V经整流滤波输出约300V直流为振荡电路提供电源。
开机后，电源经R5对C3充电，使Vc3迅速升高，从而使VT2迅速达到饱和导通；此时由于T的反馈作用使VTI截止。
VT2一旦导通，则Vc3下降，流过L2的电流减小，引起L2两端一个上负下正的电压。
据同名端原则，L1得到上正下负的反馈电压，从而使VTI迅速饱和导通，同时T的正反馈作用又使VT2迅速截止，如此周而复始形成振荡方波(R6D6、R3D5起续流作用)。
日光灯电路及交流电路功率因数的测量设计实验
日光灯电路及交流电路功率因数的测量设计实验实验目的：1. 了解日光灯电路的基本原理和组成结构。
2. 了解交流电路功率因数的概念及其重要性，掌握测量功率因数的方法。
3. 掌握实验中使用的仪器和测量方法。
实验原理：1. 日光灯电路的基本原理和组成：日光灯是利用气体放电现象发光的一种灯具。
日光灯电路由镇流器和灯管两部分组成。
镇流器的主要作用是限制电流，使灯管正常工作，并提高灯管的使用寿命。
灯管由两个电极和两个灯管内部的荧光物质组成。
2. 交流电路功率因数的概念及测量方法：功率因数（power factor，pf）是指交流电路中有用功和视在功之比，通常用cosφ表示（φ为电压和电流之间的相位角）。
功率因数越高，表示电路的效率越高，电能的利用率也越高。
测量功率因数的方法有两种：直接法和间接法。
其中，间接法测量功率因数的精度比直接法低。
实验器材：1. 日光灯电路板。
2. 交流电阻箱，万用表，数字电力计。
3. 电压表，电流表，相位角表。
4. 大功率继电器等。
实验步骤：1. 连接日光灯电路板，并打开电源。
2. 测量灯管的电压、电流和功率因数。
3. 测量交流电阻箱的电阻值，计算出灯管的视在功率和有用功率。
4. 用数字电力计测量灯管的有用功率、视在功率和功率因数。
5. 根据测量结果分析灯管的工作状态和功率因数的高低原因。
实验结果和分析：实验结果表明，日光灯电路的效率不高，功率因数较低，需要改进电路设计，提高电路的功率因数。
同时，还可以采用调节电压大小，调整灯管的亮度和色彩。
总之，该实验可以帮助学生深入理解日光灯电路的工作原理和功率因数的概念，掌握测量功率因数的方法和技巧，提高实验能力和实践能力。
日光灯工作原理
日光灯工作原理概述：日光灯是一种常见的照明设备，它通过电流激发气体放电，产生紫外线，然后利用荧光粉将紫外线转化为可见光。
本文将详细介绍日光灯的工作原理。
一、日光灯的组成部份：1. 玻璃管：日光灯的外壳，内部充满了稀薄的气体。
2. 电极：玻璃管两端的金属电极，用于引起气体放电。
3. 荧光粉：涂在玻璃管内壁上的荧光粉，用于转化紫外线为可见光。
4. 电路：用于提供电流和控制日光灯的电路系统。
二、日光灯的工作原理：1. 点亮过程：当开关接通时，电路会提供高电压的交流电流。
这个高电压会使电极产生电弧放电，激发日光灯内部的气体放电。
气体放电会产生紫外线。
2. 转化过程：紫外线会照射到玻璃管内壁上涂有荧光粉的区域，荧光粉受到紫外线的激发后，会发出可见光。
不同的荧光粉会发出不同颜色的光。
3. 稳定过程：一旦日光灯点亮，电流会逐渐稳定下来，维持在一个较低的水平。
这种稳定的电流可以保持日光灯持续发光。
三、日光灯的优势：1. 高效节能：相比传统的白炽灯，日光灯能够提供更多的光线，但消耗的能量却更少。
2. 长寿命：由于日光灯的工作原理不会产生过多的热量，因此日光灯的寿命较长。
3. 色温可调：通过选择不同的荧光粉，日光灯可以发出不同色温的光，满足不同场景的需求。
四、日光灯的应用领域：1. 家庭照明：日光灯被广泛应用于家庭照明，提供璀璨而舒适的光线。
2. 商业照明：商场、办公楼、医院等场所都使用日光灯作为主要的照明设备。
3. 室内植物种植：日光灯可以提供植物所需的光照，促进植物的生长。
总结：日光灯通过电流激发气体放电，产生紫外线，并利用荧光粉将紫外线转化为可见光。
它具有高效节能、长寿命和色温可调的优势，在家庭照明、商业照明和植物种植等领域有广泛的应用。
山东交通学院实验三日光灯电路
实验三日光灯电路一、实验目的1．研究正弦稳态交流电路中电压、电流相量之间的关系。
2.掌握日光灯线路的接线。
3.理解改善电路功率因数的意义并掌握其方法。
二、原理说明1.在单相正弦交流电路中，用交流电流表测得各支路的电流值，用交流电压表测得回路各元件两端的电压值，它们之间的关系满足相量形式的基尔霍夫定律，即0;0==∑∑I U 。
2.日光灯电路主要由灯管、镇流器及启辉器三部分组成。
其电路图如图1所示。
灯管在工作时可认为是一个电阻负载R （约几百欧左右），镇流器是一个交流铁心线圈，可等效为一个较大电感（约几亨利左右）的感性负载，启辉器是一个充有氖气的并装有双金属片的玻璃泡开关，灯亮后，启辉器就不起作用了。
故实际上日光灯电路是一个R 、L 串联电路。
如图2所示。
其中r 为镇流器的等效损耗电阻，L 为镇流器的等效电感，R 为灯管的等效负载电阻。
日光灯的功率因数较低，一般为不会超过0.5，为了提高日光灯电路的功率因数以达到节约能源的目的，我们通常在感性负载两端并联一个电容器，以提高电路的功率因数，称此电容C 为补偿电容。
如下图所示。
三、实验设备PC机一台，Multisim软件一套。
四、实验内容1.在Multisim中搭建如下图3所示的电路，其中电压源电压有效值220V，频率50Hz，初相位为0°；电容C为补偿电容；从基本元件库中放置L=1.1H，R1=160Ω，用来等效日光灯电路。
XWM1是带有功率因数测量功能的功率，各支路电压电流均用万用表对应档位进行测量（也可以尝试用探针来测量）。
图3日光灯仿真测试电路4、调整补偿电容数值分别为0，1μF，4.7μF时，分别记录功率表、电压表，电流表读数。
三次测量数据记入下页表中。
电容值测量数值(μF)P(W)cosφU(V)I（A）I L(A)I C(A) 014.7五、实验报告1.完成数据表格中的测量。
2.根据实验数据，分别绘出C=0F和C=4.7uF时电压、电流相量图，验证相量形式的基尔霍夫定律。
日光灯的安装与功率因数的提高
日光灯电路的安装与功率因数的提高1．实验目的（1）了解荧光灯的工作原理，学习荧光灯的安装方法。
（2）掌握提高功率因数的方法，理解提高功率因数的意义。
（3）熟悉交流仪表的使用方法。
2．实验原理（1）日光灯电路的组成电路由日光灯管、镇流器、启辉器组成，原理电路图如图1所示。
图1：日光灯电路图图2 启辉器结构1）荧光灯管荧光灯管是一支细长的玻璃管，其内壁涂有一层荧光粉薄膜，在荧光灯管的两端装有钨丝，钨丝上涂有受热后易发射电子的氧化物。
荧光灯管内抽成真空后，充有一定量的惰性气体和少量的汞气（水银蒸汽）。
惰性气体有利于荧光灯的启动，并延长灯管的使用寿命；水银蒸汽作为主要的导电材料，在放电时产生紫外线激发荧光灯管内壁的荧光粉转换为可见光。
2）启辉器启辉器主要由辉光放电管和电容器组成，其内部结构如图9.18所示。
其中辉光放电管内部的倒U形双金属片（动触片）是由两种热膨胀系数不同的金属片组成；通常情况下，动触片和静触片是分开的；小容量的电容器，可以防止启辉器动、静触片断开时产生的火花烧坏触片。
3）镇流器镇流器是一个带有铁心的电感线圈。
它与启辉器配合产生瞬间高电压使荧光灯管导通，激发荧光粉发光，还可以限制和稳定电路的工作电流。
（2）荧光灯的工作原理如图1和2所示，在荧光灯电路接通电源后，电源电压全部加在启辉器两端，从而使辉光放电管内部的动触片与静触片之间产生辉光放电，辉光放电产生的热量使动触片受热膨胀趋向伸直，与静触片接通。
于是，荧光灯管两端的灯丝、辉光放电管内部的触片、镇流器构成一个回路。
灯丝因通过电流而发热，从而使灯丝上的氧化物发射电子。
与此同时，辉光放电管内部的动触片与静触片接通时，触片间电压为零，辉光放电立即停止，动触片冷却收缩而脱离静触片，导致镇流器中的电流突然减小为零。
于是，镇流器产生的自感电动势与电源电压串联叠加于灯管两端，迫使灯管内惰性气体分子电离而产生弧光放电，荧光灯管内温度逐渐升高，水银蒸汽游离，并猛烈地撞击惰性气体分子而放电，同时辐射出不可见的紫外线激发灯管内壁的荧光粉而发出近似荧光的可见光。
日光灯实验报告
一、实验目的1. 了解日光灯电路的组成、工作原理和线路的连接。
2. 研究日光灯电路中电压、电流相量之间的关系。
3. 理解改善电路功率因数的意义并掌握其应用方法。
二、实验器材1. 日光灯灯管1根（40W）2. 镇流器1个3. 起辉器1个4. 电容器1个5. 交流电源1个6. 单相功率表1个7. 电工实验板1块8. 导线若干三、实验原理日光灯电路主要由灯管、镇流器和起辉器组成。
灯管内壁涂有荧光粉，两端各有一个灯丝，用以发射电子。
当管内产生辉光放电时，发出可见光。
镇流器是绕在硅钢片铁心上的电感线圈，起启动和稳定电流的作用。
起辉器是一个充有氖气的玻璃泡，内有一对触片，起自动开关作用。
日光灯电路是一个RL串联电路，由于有感抗元件，功率因数较低。
为了提高电路的功率因数，可以在电路中并联一个电容器，以补偿电路的无功功率。
四、实验步骤1. 按照实验电路图连接日光灯电路，包括灯管、镇流器、起辉器和电容器。
2. 接通交流电源，观察日光灯的启动过程。
3. 使用单相功率表测量电路的功率，记录数据。
4. 改变电容器的容量，重复步骤3，观察功率因数的变化。
5. 绘制电压、电流相量图，验证相量形式的基尔霍夫定律。
五、实验结果与分析1. 日光灯的启动过程分为预热、主弧光放电和稳定运行三个阶段。
预热阶段，灯管内的温度逐渐升高，电子发射能力增强；主弧光放电阶段，灯管内产生辉光放电，发出可见光；稳定运行阶段，灯管内电流稳定，发光强度稳定。
2. 随着电容器的容量增大，电路的功率因数逐渐提高。
这是因为并联电容器补偿了电路的无功功率，减小了电路的总电流，从而提高了功率因数。
3. 通过绘制电压、电流相量图，可以验证相量形式的基尔霍夫定律。
在日光灯电路中，电压相量与电流相量之间的夹角逐渐减小，说明电路的功率因数逐渐提高。
六、实验结论1. 通过本实验，了解了日光灯电路的组成、工作原理和线路的连接。
2. 掌握了提高电路功率因数的方法，即并联电容器补偿电路的无功功率。
电子日光灯工作原理
电子日光灯工作原理
电子日光灯的工作原理是基于气体放电和荧光粉发光的原理。
下面是电子日光灯的基本工作原理：
1. 灯管结构：电子日光灯由荧光灯管、电子镇流器和起动器组成。
荧光灯管内部涂有荧光粉，作为发光体，并且灯管两端有电极。
2. 电子镇流器：电子镇流器是电子日光灯的关键部分，用于提供稳定的电源电流。
它主要由电路板、电容器、电感、开关管等组成。
电子镇流器通过调节高频方波电流的频率和幅值，将输入电源（交流）转换为荧光灯管需要的稳定电流（直流）。
3. 点亮过程：当电子日光灯被接通电源时，电子镇流器会发出高频方波电流。
首先，电子镇流器的电路板中的电子元件接通电源，产生高频电压（约为10kHz至100kHz）。
高频电压激
励电子镇流器中的电感产生高频电流。
4. 电极放电：高频电流经过灯管两端的电极，使电极变得带电，并在灯管内部的汞蒸汽发生场致发光放电。
这个放电过程产生紫外线辐射。
5. 荧光粉发光：紫外线辐射激发荧光灯管内部涂有荧光粉的荧光层。
荧光粉受到激发后，会发出可见光，并将紫外线转换为可见光。
这样，荧光灯就能够产生明亮且均匀的光线。
6. 稳定亮光：一旦电子日光灯点亮，电子镇流器会继续提供稳
定的电源电流，保持荧光灯的亮光状态。
同时，电子镇流器会实时监测荧光灯管的电流和电压，以调整高频方波电流的频率和幅值，使荧光灯得到稳定的供电，从而保持持续亮光。
总的来说，电子日光灯通过电子镇流器的高频方波电流，使灯管内部的汞蒸汽产生场致发光放电，激发荧光粉发光，从而实现高效、稳定、持续的照明效果。
日光灯电路的组装及参数测量
启辉器
包含一个氖气放电管和一个小 电容，用于产生高压脉冲，启
动日光灯管。
镇流器
限制电流，稳定日光灯管的电 压。
组装步骤
准备材料
根据电路图准备相应的元件，确保元件完 好无损。
测试与调整
检查电路连接是否正确，通电后观察日光 灯是否正常工作，如有需要调整元件位置 或更换元件。
连接电源
将电源线按照正负极的要求接入电路中。
电流通过气体
自由电子和正离子在电场的作用下分别向两极移动，撞击 气体原子产生新的自由电子和正离子。这个过程不断重复， 形成电流通过气体。
日光灯电路的工作流程
• 电源供电：电源提供交流电，通过镇流器加在启辉器和灯管两端。 • 启辉过程：启辉器内的双金属片接通后，辉光放电使启辉器管壁上的荧
光粉发出可见光，管内充有氖气的玻璃泡也发出辉光。 • 灯管点亮：启辉器断开后，由于镇流器限流作用，灯管两端产生瞬时高
压，使灯管内的气体电离产生自由电子和正离子，自由电子撞击氢原子 后能量增加，一部分电子能量增加后撞击汞原子，使汞原子发出紫外线。 • 电路正常工作：紫外线激发荧光物质发出可见光，电路进入正常工作状 态。
日光灯电路的工作参数
输入电压
日光灯电路的输入电压一般为 220V交流电。
输出电流
日光灯电路的输出电流取决于 灯管的功率和长度。
日光灯闪烁，检查发现接线不良，重新接线 后恢复正常。
实例3
灯管两端发黑，检查发现灯管老化，更换新 灯管后恢复正常。
实例4
灯光颜色异常，检查发现荧光粉脱落，重新 涂装荧光粉后恢复正常。
05
日光灯电路的应用与优化
日光灯电路的应用场景
家庭照明
日光灯因其高亮度和低能耗特性，广泛应用于家 庭照明。
日光灯电路及功率因数的提高实验报告
日光灯电路及功率因数的提高实验报告一、实验目的本次实验旨在掌握日光灯电路的基本原理，研究不同电路对功率因数的影响，并探究提高功率因数的方法。
二、实验原理1. 日光灯电路日光灯电路主要由镇流器、启动器和灯管组成。
镇流器是将交流电转换为直流电，并限制通电时的电流大小。
启动器则是在通电时提供高压，使灯管放出气体，点亮灯管。
灯管则是利用气体放电来产生紫外线，从而激发荧光粉发出可见光。
2. 功率因数功率因数是指有功功率与视在功率之比，其值在0到1之间。
当负载为纯阻性负载时，功率因数为1；当负载为纯感性负载时，功率因数为0；当负载为混合负载时，功率因数介于0和1之间。
3. 提高功率因数的方法提高功率因数可以采用补偿电容法或补偿线圈法。
补偿电容法是通过并联一个适当大小的电容器来抵消感性元件带来的无功功率；补偿线圈法则是通过串联一个适当大小的线圈来抵消电容元件带来的无功功三、实验器材1. 镇流器2. 启动器3. 灯管4. 电容器5. 电阻箱6. 万用表四、实验步骤及数据处理1. 将电路连接如图1所示，记录灯管亮度和功率因数。
2. 分别改变电容器的大小，记录灯管亮度和功率因数。
3. 将电路连接如图2所示，记录灯管亮度和功率因数。
4. 分别改变电阻箱的大小，记录灯管亮度和功率因数。
5. 根据实验数据绘制出不同电路下的功率因数曲线图，并分析不同电路对功率因数的影响以及提高功率因数的方法。
五、实验结果与分析1. 不同电容器对功率因数的影响根据实验数据绘制出不同电容器下的功率因数曲线图（见图3），可以发现随着电容器大小增加，功率因数也随之增加。
这是由于补偿电容法能够抵消感性元件带来的无功功率，从而提高了整个系统的功率因2. 不同电阻箱对功率因数的影响根据实验数据绘制出不同电阻箱下的功率因数曲线图（见图4），可以发现随着电阻箱大小增加，功率因数也随之增加。
这是由于在串联补偿线圈法中，电阻箱能够抵消电容元件带来的无功功率，从而提高了整个系统的功率因数。
日光灯电路
实验1.3 日光灯电路一、实验目的1. 熟悉日光灯的接线方法。
2. 学习功率表的使用方法。
3. 研究在感性负载上并联电容器以提高电路功率因数的原理。
二、实验原理1. 日光灯的组成日光灯电路主要由灯管、启辉器和镇流器组成，接线示意图如图1.3.2所示。
(1) 启辉器：在日光灯接通过程中起自动开关作用，其结构如图1.3.1所示。
启辉器内有一个充有氖气的氖泡，氖泡内有两个电极，一个是固定电极，另一个是由两片热膨胀系数相差较大的金属片辗压而成的可动电极。
在两电极的双金属片引出端并联一个电容C，用以消除对无线图1.3.1 启辉器结构图电设备的干扰。
(2)镇流器是一个带铁芯的电感线圈，它不是纯电感，它相当于一个电阻与电感串联。
2. 日光灯的工作原理当日光灯电路（图1.3.2）接通电源后，因灯管尚未导通，故电源电压全部加在启辉器两端，使氖泡的两电极之间发生辉光放电，使可动电极的双金属片因受热膨胀而与固定电极接触，于是电源、镇流器、灯丝和启辉器构成一个闭合回路，所通过的电流使灯丝得到预热而发射电子。
在氖泡内，两电极接触后辉光放电熄灭，随之双金属片冷缩与固定电极断开，断开的瞬间使电路电流突然消失，于是镇流器两端产生一个比电源电压高的多的感应电动势，连同电源电压一起加在灯管的两端，使灯管内的惰性气体电离而引起弧光放电，产生大量紫外线，灯管内壁的荧光粉吸收紫外线后，辐射出可见光，日光灯就开始正常工作。
在正常状态下，镇流器承受着电源电压的大部分，而灯管两端的电压则为其额定值。
I I LR图1.3.3 提高电路功率因数的原理图图1.3.2 日光灯接线图3. 提高日光灯电路的功率因数为了提高感性负载的功率因数，常用的方法是感性负载两端并联补偿电容器，以供给感性负载所需的部分无功功率。
日光灯正常工作后，可看成由日光灯管和镇流器串联的电路。
灯管相当于一个电阻元件，镇流器是一个带铁心的电感线圈，相当于一个电阻、电感相串联的元件。
双控开关、三控开关及日光灯接线图
双控开关、三控开关及日光灯接线图双控开关接线图
三控开关接线图
日光灯接线图
日光灯的工作原理
简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。
日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。
镇流器是一个带有铁心的电感线圈。
启辉器由一个辉光管(管内由固定触头和倒U形双金属片构成)和一个小容量的电容组成，装在一个圆柱形的外壳内。
当接通电源时，由于灯管没有点燃，启辉器的辉光管上（管内的固定触头与倒U形双金属片之间）因承受了220V的电源电压而辉光放电，使倒U形双金属片受热弯曲而与固定触头接触，电流通过镇流器及灯管两端的灯丝及启辉器构成回路。
灯丝因有电流(启动电流)流过被加热而发射电子。
同时，启辉器中的倒U形双金属片由于辉光放电结束而冷却，与固定触头分离，使电路突然断开。
在此瞬间，镇流器产生的较高感应电压与电源电压一齐（约
400--600V）加在灯管的两端，迫使管内发生弧光放电而发光。
灯管点燃后，由于镇流器的限流作用，使得灯管两端的电压较低(30W灯管约100V左右)，而启辉器与灯管并联，较低的电压不能使启辉器再次动作。
日光灯镇流器的作用
日光灯镇流器是指电感式镇流器，它起着以下三个作用：
⑴启动过程中，限制预热电流，防止预热电流过大而烧毁灯丝，而又保证灯丝具有热电发射能力。
⑵建立脉冲高电势。
启辉器两个电极跳开瞬间，在灯管两端就建立了脉冲高电势，使灯管点燃。
⑶稳定工作电流，保持稳定放电。
日光灯实训实验报告
一、实验目的1. 了解日光灯电路的组成、工作原理和线路的连接。
2. 掌握日光灯的启动过程和正常工作状态。
3. 研究日光灯电路中电压、电流相量之间的关系。
4. 理解改善电路功率因数的意义并掌握其应用方法。
二、实验原理日光灯电路主要由灯管、镇流器、起辉器组成，是一个rl串联电路。
当电路接通时，起辉器中的动触片与静触片接触，电路形成通路，电流流过灯管，使灯管内的气体电离，产生辉光放电。
随后，起辉器中的动触片因温度降低而断开，此时镇流器产生自感电动势，使灯管两端电压升高，达到起辉电压，使灯管点亮。
三、实验器材1. 日光灯管：1根2. 镇流器：1个3. 起辉器：1个4. 电源：220V5. 导线：若干6. 交流电压表：1个7. 交流电流表：1个8. 电容：1个（用于提高功率因数）四、实验步骤1. 将镇流器、起辉器和灯管按照电路图连接，确保连接正确无误。
2. 将电路连接到220V电源上，打开电源开关。
3. 观察起辉器中的动触片与静触片接触，电路形成通路。
4. 观察灯管内的气体电离，产生辉光放电。
5. 观察起辉器中的动触片因温度降低而断开，镇流器产生自感电动势。
6. 观察灯管两端电压升高，达到起辉电压，使灯管点亮。
7. 测量灯管两端电压和电流，记录数据。
8. 在电路中并联电容，提高功率因数。
9. 再次测量灯管两端电压和电流，记录数据。
五、实验结果与分析1. 在无电容的情况下，日光灯电路的功率因数较低，约为0.5左右。
2. 在并联电容后，日光灯电路的功率因数提高，约为0.8左右。
3. 实验过程中，灯管点亮时，电流和电压呈正弦波形，符合正弦交流电路的特性。
4. 在并联电容后，电路的电流减小，功率因数提高，说明电容在电路中起到了补偿无功功率的作用。
六、实验结论1. 日光灯电路的组成、工作原理和线路连接正确。
2. 日光灯电路在并联电容后，功率因数得到提高，电路能量利用效率提高。
3. 通过本次实验，掌握了日光灯电路的启动过程和正常工作状态，了解了功率因数的概念和应用方法。
日光灯电路组成
日光灯电路组成
一个日光灯电路主要由以下组成：
1.电源：通常是230V AC电源，用于在灯管的两端建立电压，并提供足够的电流来激发灯管。
2.镇流器：镇流器是一种电子设备，用于将电源电压从230V AC转换为相应的高频AC电压，以引导日光灯。
3.启动器：启动器是一个辅助装置，用于产生足够的高电压，以启动灯管中的气体放电。
4.灯管：日光灯管包括多个薄玻璃管和一些气体，在高电压下形成放电，产生紫外线并将其转换为可见光。
5.开/关开关：用于打开和关闭日光灯。
6.电缆、连接器和电子元器件：设备和电子元器件，用于将所有组件连接在一起，以形成完整的日光灯电路。
