发动机异响的故障诊断与排除
如何准确诊断发动机异响故障
诊 断工作带来 了一 定 的难度 。为 使诊 断工 作迅 速准
确 ，诊 断 时必 须注 意 以下几 个 问题 ：
注意检 查发动机 的点火系、燃料 系、 润滑系工作温度及外部联接 情况
一
、
也可 选 用 金 属棒 或 长柄 起 子 。我们 在 实践 中 曾选 用 胶 管或 塑 料 管 听诊 ，效 果 也 不错 。
高而 发 响 或 响 声增 大 。在 处理 这类 异 响时 ，一般 前
如 曲轴 轴承和连 杆轴 承 发响等 。 曲轴箱 的机油 加注
过 多 ，造 成气缸 窜机 油 ，排气 管 冒黑烟 ，还 能造 成 连 杆大头打 击机 油 的噪声 。飞轮 固定螺 丝松 动和 变 速器 第一轴齿 轮损 伤 ，引起 飞轮 和齿 轮 发响 。发 动
生冲击 和振动 声波 ， 曲轴 主轴 承 响、连杆轴 承 响 、 如
凸轮轴轴 承响 、活 塞敲缸 响 、活 塞销 响 、气 门脚 响 、
正 时齿轮 响等 。
如 活塞 反 椭 圆 ，连杆 轴 承和 轴 颈 、活塞 销和 铜套 及 座孔 配 合 过 紧而 引起 的敲缸 声 。 当了解 了保修 情 况 后 ，就 能 在诊 断 时少 走 弯路 。一般来 说 ，若 驾驶 员 反映 发动 机 消 耗机 油 很 厉害 ，就 可 以重 点怀 疑 是敲 缸 响 ：反 映 重车 上 坡 时就 出现 沉重 的金 属敲 击声 ，
调整 不 当造成 运动 副配 合 间隙太 大时 ，运转 中要产
二 、注意 了解 发动机 的使用和保修情况
诊 断 发动 机异 响时 ，尽 量 了解 发动机 的使用和 保 养 、修理 情 况 ，这 对 正确诊 断 该发 动机 异 响是非
常有 帮助 的 。因 为有 些异 响 ，是 由于 保养 或修 理 时 所 换 用 的机 件材 质 不佳 ， 保养 、 或 质量 差而造 成 的 。
发动机异响的检测诊断与维修
2.异响波形观测方法
除了专用异响示波器以外，有些国产和 进口发动机综合性能检侧仪（均带有示波器 部分)也能观测发动机异响波形。下面以 WfJ-1型发动机检测仪和解放CA10C发动机为 例，说明异响波形的观测方法。观测前要将 仪器上的加速度传感器，接触到发动机的相 应部位。
(1)曲轴主轴承响
按仪器使用说明书的要求键入规 定的操作码，进行异响频率选择。将加 速度传感器抵在发动机油底壳中上部稍 前的位臵上，提高发动机转速，找出响 声明显的转速，并在该转速下稳定运转 或微抖节气门反复加速运转。若示波器 屏幕上有瞬时波形出现，发出的响声又 沉重有力，说明是主轴承响。在稳定运 转或不断微抖节气门加速运转的情况下 按一下“储存”键，主轴承响故障波形 即存储在仪器内，复位后键入规定的操 作码即可重显已存人的波形。按下“全 缸”键，可显示主轴承响全缸波形.
发动机异响与发动机的转速也有很大关 系，有些异响将在发动机急加速时出现，如 主轴承松旷发响、连杆轴承松旷发响等；而 又有一些异响将在发动机急减速时更明显， 如凸轮轴正时齿轮破裂损坏发响、凸轮轴轴 向间隙过大或衬套松旷发响、活塞销衬套松 旷发响等；而另有些异响，仅在发动机怠速 或低速运转期间出现，当转速提高后则消失， 如活塞与缸壁间隙过大、活塞销装配过紧或 连杆轴承装配过紧引起的异响。
活塞拉缸响 1.故障现象
这种故障在新车或大修、走合期容易发生，拉缸响 是发动机运转中活塞与气缸相互拉损而发出的异响。气 缸内壁被拉成很深的沟纹，活塞、活塞环与气缸壁摩擦 副丧失密封性，从而导致气缸压缩压力降低，动力性丧 失；可燃混合气下窜使曲轴箱压力增大，严重时会引起 曲轴箱爆炸；润滑油上窜到气缸内引起烧机油现象发生； 排气管冒烟严重；发动机噪声异常；发动机不能正常工 作甚至熄火 。
发动机异响的故障诊断
4．发动机异响的确定 在众多混杂的发动机运转声响中，应确定哪些是正常的声响，哪些是异响。 异响中哪些是尚且允许存在的，哪些是不允许继续存在必须排除的，这是异响 诊断过程中首先应明确的。发动机异响的确定原则是： （1）若声响在低速运转时轻微、单纯，在高速运转时虽轰鸣但却平稳均 匀，在加速和减速时声响过渡圆滑，则为正常声响。
域。 • ④ 若从低速逐渐提高转速的过程中，并不出现异响，而在急加速或急减
速时出现异响，则可用单缸断火法，配以速度的急剧变化，判明异响所 在缸位。 • ⑤ 在诊断过程中，同时还应注意机油压力、机油加注口和排气管等处的 伴同现象变化，综合分析，得出确诊结论。
（3）在整个运行期间异响一直存在。 整个运行期间的发动机异响，一般都能在停车后使发动机处于同转速运转 中得到重现，从而推断出异响故障的确诊结论。但有时也有例外，运行中的异 响，停车后使发动机在同转速运转，却不再出现这种异响。则应调节节气门开 度或急剧改变转速，一般都能使异响再现，然后再确诊缸位和原因，得出确诊 的结论。 有时运行中出现的异响，不一定是发动机产生的，也可能是其他机构产生 的，为此应踩下离合器踏板或脱开变速器挡位，再做急加速试验。若异响消失， 表明异响不在发动机而在底盘或车身部位。 通过上述过程的诊断，基本可查明异响与发动机的负荷、工作循环、转速 和温度之间的关系。
值且相对稳定，说明气缸磨损导致敲缸。若真空表读数不稳定且摆动量较大，则可能是配气机构产生的异响。
（3） 异响与发动机温度的关系
① 低温时异响，温度升高 后异响减轻或消失。
• 异响的原因有：活塞与 缸壁间隙过大；主轴承 油槽深度和宽度失准； 机油压力低而润滑不良。
② 温度升高后有异响，温 度降低后异响减轻或消失。
• 异响的原因有：过热引 起的早燃；活塞裙部椭 圆的长、短轴方向相反； 活塞椭圆度小、活塞与 缸壁的间隙过小；活塞 变形；活塞环各间隙过 小。

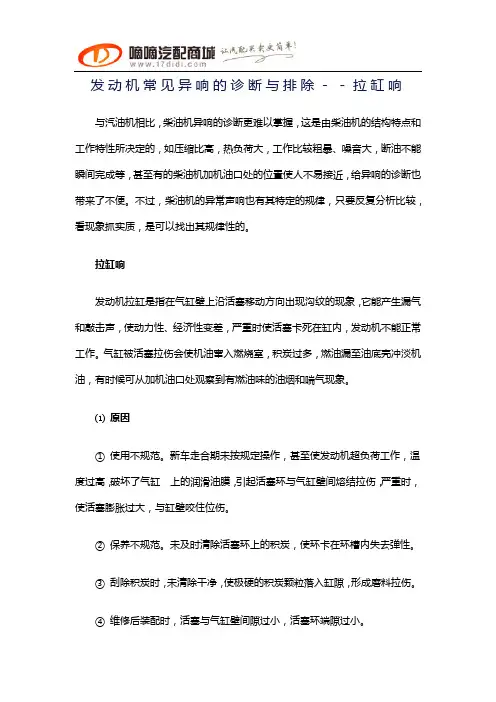

发动机常见异响的诊断与排除--拉缸响
发动机常见异响的诊断与排除－－拉缸响与汽油机相比，柴油机异响的诊断更难以掌握，这是由柴油机的结构特点和工作特性所决定的，如压缩比高，热负荷大，工作比较粗暴、噪音大，断油不能瞬间完成等，甚至有的柴油机加机油口处的位置使人不易接近，给异响的诊断也带来了不便。
不过，柴油机的异常声响也有其特定的规律，只要反复分析比较，看现象抓实质，是可以找出其规律性的。
拉缸响发动机拉缸是指在气缸壁上沿活塞移动方向出现沟纹的现象，它能产生漏气和敲击声，使动力性、经济性变差，严重时使活塞卡死在缸内，发动机不能正常工作。
气缸被活塞拉伤会使机油窜入燃烧室，积炭过多，燃油漏至油底壳冲淡机油，有时候可从加机油口处观察到有燃油味的油烟和喘气现象。
⑴ 原因① 使用不规范。
新车走合期未按规定操作，甚至使发动机超负荷工作，温度过高，破坏了气缸上的润滑油膜，引起活塞环与气缸壁间熔结拉伤，严重时，使活塞膨胀过大，与缸壁咬住位伤。
② 保养不规范。
未及时清除活塞环上的积炭，使环卡在环槽内失去弹性。
③ 刮除积炭时，未清除干净，使极硬的积炭颗粒落入缸隙，形成磨料拉伤。
④ 维修后装配时，活塞与气缸壁间隙过小，活塞环端隙过小。
⑤ 活塞环断裂出现刃角，活塞销卡簧脱落，使活塞销窜出拉伤气缸。
⑥ 机油冷却喷嘴故障，造成散热和润滑不良。
⑦ 冷起动或低温下猛轰油门，燃油雾化不良，过多燃油进入气缸冲洗缸壁上的油膜拉缸。
⑧ 连杆变形使活塞在缸内歪斜。
⑵ 诊断与处理方法① 发动机运转中，若出现类似敲缸的声音，且响声不随发动机的温度升高而减弱，即可初步断定为拉缸响。
② 拆卸气缸盖，检查缸壁的拉伤情况，一般可分为初期、中期和后期三个阶段：⒈ 初期拉缸的发动机响声不很清晰，但有机油窜入燃烧室，使积炭增多。
此外，压缩时燃气漏到曲轴箱，使机油变质，且在加大油门或断续加速时，从加机油口处及曲轴箱通风管处有油烟窜出。
对于初期拉缸，应抽出活塞连杆组检查、清洗，并换机油和机油滤芯，清洗油底壳。
发动机异响的故障诊断与排除
发动机异响的故障诊断与排除摘要发动机是汽车的心脏部件,汽车是靠发动机来驱动行走的,能够说发动机就是一个能量转换的机械机构,即将汽油(柴油)或天然气的自身热能,通过在密封汽缸内燃烧爆炸时产生气体膨胀势能,推动连杆活塞构件作功,转变成转动机械能,这是发动机最大体原理。
发动机在设计制造上、工艺装配上仍是在工作性能上、操作控制上的进步,使发动机在利用和维修保养上提高了技术性及难度,特别产生异响故障的原因多面化,增加了故障诊断复杂性,因此,对于汽车驾驶员和汽车维修人员掌握发动机异响故障的诊断及排除方式是十分必要。
关键词:发动机异响故障诊断故障排除前言随着现代工业及科学技术的迅速进展，汽车工业迅猛进展，汽车保有量愈来愈大，品牌多、型号多，且汽车的组成也愈来愈复杂，在生产和生活中的地位愈来愈重要，因此对汽车的管理也提出了更高的要求，车辆的正常运行直接关系到行业进展和人民生活的各个层面。
因此汽车故障诊断技术日趋引发人们的重视，并在理论和实践方面取得迅猛进展。
1发动机异响故障诊断排除及意义发动机异响故障诊断概念发动机作为汽车的动力装置，是汽车的“核心”，结构复杂，工作条件差。
一台技术状况良好的发动机，在着火时刻和工作温度正常，各部件连接靠得住、配合间隙适当、润滑良好的条件下，怠速运转时应是均匀而轻微的排气声，加速时转速过渡圆滑，高速时为有力而平稳的轰鸣。
但随着工作时刻的延长，利用维修不妥和个别机件材料质量差等因素的影响，会使机件的配合间隙增大、紧固件松动，从而致使发动机在工作进程中出现明显的金属敲击声和不正常的摩擦声，通常将这种异样的响宣称为发动机异响。
发动机的异响可归纳为三种类型: (l)、机械异响:机械间的金属撞击;(2)、燃烧异响:冲击波撞击气缸壁;(3)、空气动力异响和电磁异响:气流振动和电机或电磁元件间的磁场转变造成的空间容积振动。
发动机异响诊断是指当发动机出现异响故障时，在不解体条件下，查明异响故障的性质、部位及原因的检查进程。
发动机异响故障的诊断与排除
主 要 是 在 发 电 机 、 电 动 机 和 某 些 电
磁 元件 内 ， 由于 磁 场 的 交 替 变 化 ， 引 起 机 械 中 某 些 部 件 或 某 一 部 分 空 间 容 积 产 生 振 动而造 成 的。
Ｉｈ Ｉ Ｉ
的。 因磨 损 或 调 整 不 当造 成 运 动 副 配 合 间
“¨１ ．｜ １Байду номын сангаас”。 ｌｌ … Ｉ Ｉ ｈ Ｉ Ｉ ｉ ｉ ， ， ， ｉ ｉ ￣ ｌ ｌ Ｉ Ｉ
况。 发 动 机 氧 传 感 器 反 馈 电压 检 测 的 具体 步骤 ：
则记 录下 变化 的次数 。 （ ４） 若 电压 表 指 针 在 ｌ Ｏ ｓ内 的 摆
的方法来 改变 混合气 浓度 。 在 突然踩 下 油 门踏板 时 ， 混合气变浓 ， 反 馈 电
发动机异响故障的 诊断与排除
机 良好 的 技 术 状 况 下 ， 无论 转速 、 负 荷 怎 样 变化 ， 虽 然 工作 时 发 出 声 响 的 频 率 、 波 长、 声级和 衰减 系数 不 同 ， 但 都 是 一 种 平 稳 而有节 奏 、 协 调 而又 圆滑 的轰鸣声 。 这
种 响声称 之 为发动机 正 常响声 。 的。
烧 室 壁 及 活 塞 连 杆 组 ，发 出 了 强 烈 的 类 似 敲 击 金 属 的异 响 。 当 发 动 机 进 气 管 发
谢 计
红
因 素 的 影 响 而 导 致 发 动 机 运 转 过 程 中 发
出间歇 或连续 的金 属敲击 声或 连续摩 擦 声 等 声 响 ，就 表 明 发 动 机 运 转 声 响 不 正 常， 并将 这种 响声称 之为 发动机 异 响。
发 动 机 是 一 个 结 构 复 杂 的 机 械 整 体 ， 当一 个 或 几 个 零 、 部 件 的 技 术 状 况 下 降时 ， 就 会影 响到整 机 的工作状 态 。 发 动
发动机异响的诊断与排除培训课件
发动机异响的诊断与排除
22
十一、配气机构响
检查方法 ： （1）单缸熄火，响声不变，有时更明显。 （2）单纯因气门间隙过大，可在气门和摇臂间插入厚薄
规，直到噪声减轻可以判断是那个间隙过大。 预防及解决办法： （1） 更换液压挺柱。 （2）检查有关零件尺寸、位置公差，针对具体情况更换
或修理。 （3）检查机油压力。
机油，更换机油。 （5） 拆检测量相关尺寸，对损坏件进行更换或修理。
发动机异响的诊断与排除
21
十一、配气机构响
异响特征 ： （1）发生在发动机气门室罩内。 （2）轻微的有规则的敲击声。 （3）中速清晰，高速杂乱，怠速时更为明显。 产生原因 ： （1）液压挺柱失效，造成气门间隙过大。 （2）配气机构相关零件尺寸或形位公差不符合要求。 （3）油压低，润滑不好。
仅去掉气缸中的凸台即可。 （3）如超出最大允许配缸间隙，应搪缸并配加大尺寸
活塞。（注意：此种噪声仅换活塞环不能消除）
发动机异响的诊断与排除
6
四、活塞销的敲击声
异响特征 ： （1）声音发生在气缸上部，凸轮轴对面。 （2）急剧的金属敲击声（咔嗒咔嗒的声音）。 （3）发动机怠速时或低速空负荷时明显。 产生原因 ： （1）活塞销与活塞销孔的配合间隙过大。 （2）润滑不良造成活塞销孔磨损 （3）装配时将活塞销孔拉伤
发动机异响的诊断与排除
20
十、凸轮轴响
检查方法 ： （1）单缸熄火的办法不能改变异响的程度。 （2）用听诊器并结合异响的特征可以发现。 预防及解决办法： （1）保证轴承的正确配合间隙。 （2）保证正确的轴向间隙。 （3）保证凸轮轴固定螺栓装配力矩。 （4）使用符合标准的机油并按保养规范定期检查，加足
轴）。 （2）保证装配的正确性，螺栓宁紧力矩符合要求。
汽车发动机四种常见异响故障的诊断
汽车发动机四种常见异响故障的诊断
一、怠速异响故障
1.故障表现
发动机怠速时发出"卡嗒"声或者"咯咚"声，同时还存在发动机转速不稳定、抖动等情况。
2.故障原因
（1）气门调整不当
（2）发动机机油不足或者机油质量不合格
（3）配气系统可调部件故障，例如凸轮轴或者升程器故障。
3.故障处理
（1）对发动机进行必要的保养和检查
（2）检查并调整气门间隙
（3）更换机油，确保机油达到规定的质量要求。
在高速行驶中，发动机发出哒哒声或者嗡嗡声，声音大小和发动机转速成正比，同时还可能存在车速震动、急剧加速等情况。
（1）发动机支架老化或损坏
（2）发动机皮带失衡或者松弛
（3）风扇故障，例如风扇叶片断裂。
（1）检查并更换发动机支架和支撑
（2）更换皮带并进行必要的调整
（3）更换故障的风扇部件。
（1）火花塞故障或者线圈故障
（2）喷油嘴故障或者空气流量传感器故障
（1）检查并更换火花塞和线圈部分
（1）电瓶电压不足
（2）起动机故障
（3）点火系统问题，例如高压线损坏或者点火线圈故障。
（3）检查点火系统，更换损坏部分。
汽车检测与维修技术 项目1发动机异响故障诊断与排除
故障检修流程
Байду номын сангаас
竣工检查： 通过以上步骤的检查与维修后，重新起动车辆，验证
发动机异响是否消失。
作业完成后，用洁净的布将工具擦干净并放回工具箱 ，将废弃物分门别类放入相应的垃圾桶，将工作现场 打扫干净。
故障检修流程
项目拓展： 案例一 一辆普通的桑塔纳轿车，冷机起动后，汽缸内发出一 种清脆而有节奏的“嗒、嗒、嗒”金属敲击声，其响 声随温度变化而不同，即热车后响声减轻或消失。 试分析故障原因，并给出故障排除流程图。
国 家 示 范 性 中职院 校工学 结合一 体化课 程改革 教材
汽车检测与维修技术
高级学习领域一
故障检修流程
任务导入
案例分析
故障现象：
一辆丰田卡罗拉轿车在行驶中出现发动机舱发出“嗒
嗒”的响声的故障现象。发动机稳定运转时声响不明显， 急加速或负荷较大时，发出较沉重、有力、有节奏的“当 当”声，严重时机体振抖。
维修班组（学生扮演）检测、分析、修复、检验（客户的 沟通，追加项目、费用，填写维修变改单），并交付班组长 （教师扮演）检验
故障检修流程
故障诊断：
1. 火花塞短路时会引起敲击声成倍地增加，这种状态下 ，发动机一转中活塞销要冲击二次，上下各一次。 2. 若声响非常严重，并且发动机转速越高，声响越大，
故障检修流程
首先在卡罗拉车辆维修手册上找到“发动机机械部 分”，根据维修手册的提示和说明并结合故障分析结 果，制定正确合理的维修作业流程
故障检修流程
确定故障检修流程：维修项目、人工费、零件费（常规性） 预计完成时间等。
领取维修工单，根据维修工单，结合故障检修流程和查阅 维修手册，实施故障检修作业。
能力目标：
发动机异响的原因,故障排除
气门脚响故障分析
9
连杆轴承异响分精析选版课件ppt
（一）发动机运转中出现爆震声故障分析
爆震：所谓爆震，简单讲就是当混合气
尚处在压缩过程中，火花塞还没有跳火时， 高压混合气就达到了自燃温度，并开始猛 烈燃烧的不正常燃烧现象。
10
精选版课件ppt
爆震的故障影响分析
1、当汽车起步或加速时，踩下加速踏板后发动 机运转中发出“嘎、嘎”的金属声。
大的异响。
②拆下气门室盖，将厚薄规插入气门间隙处，如声音减小或消失，
32
即为此气门间隙过大。
精选版课件ppt
（六）连杆轴承异响故障诊断排除
故障现象分析：
①响声在气缸体的下部，随着转速的升高而增大；随 着负荷的增大而增强。
②突然加速时，有明显连续的“当当”声。 ③发动机温度升高后，声音不减弱，有时还会明显些。 ④停止该缸工作时，响声明显减小或消失。
12
精选版课件ppt
故障的诊断排除
1、可适当的用加速和提高负荷的办法进 行试验。如有爆震现象的话，应会发出嘎、 嘎的声音，并会出现随转速及负荷的变化而 变化，且也会影响动力性，导致油耗高，排 气管冒黑烟现象。可初步判断为因为点火提 前所致。
13
精选版课件ppt
故障的诊断排除
2、拆检火花塞，如果火花塞缘体裙部呈淡 白色、破裂或被熏黑而电极无积炭，但是在绝 缘体的外表体上有釉质溶包，说明火花塞已损 坏。其通常有可能是因为爆震现象引起的燃烧 室温度过高而引起的。应拆换火花塞。
②将油门置于怠速位置，然后往中速急加油门，响声能 灵敏地随着变化，每抖动一下油门，都能听出清脆连贯的 “嗒嗒”响声，则可能是活塞销响。
③ 在发动机转速不断变化的情况下，用听诊器接触气缸
发动机异响的检测与故障诊断ppt
调整和修复
对于一些可调整的故障，可以通过 调整来障排除与验证
完成故障排除与修复后，需要进行 效果验证，以确保异响已经完全消 除或明显降低。
04
其他注意事项
安全防护措施
确保电源关闭
在进行任何检测或诊断工作之前，首先要确保发动机电源已 经关闭，以避免意外触电或电气部件损坏。
THANKS
感谢观看
。
02
示波器
使用示波器可以显示发动机振动波形，帮助分析异响和振动之间的关
系。
03
发动机数据流
通过分析发动机数据流，可以了解发动机运行参数是否正常，以帮助
判断异响的原因。
故障排除与修复
拆卸检查
对于初步判断的故障部位，需要拆 卸相关部件进行检查，以确认故障 部位和原因。
更换部件
如果拆卸检查发现部件损坏，需要 更换相应的部件。
穿戴适当的个人防护装备
为了保护工作人员的安全，应穿戴适当的个人防护装备，如 防噪音耳塞、安全眼镜、手套和长袖工作服等。
诊断技巧与经验积累
熟练掌握诊断工具
熟练掌握使用听诊器、声级计、振动分析仪和红外线测 温仪等诊断工具，以便准确地检测和识别发动机异响。
积累经验
发动机异响的检测与故障诊断需要一定的实践经验和专 业知识。工作人员需要通过不断学习和实践来提高自己 的技能水平，并学会分辨正常响声和异常响声。
根据异响的类型和特征，初步判断异响可能产生 的部位。
伴随现象
了解异响伴随的现象，如发动机温度变化、机油 压力异常等，以帮助判断异响的原因。
产生时机
了解异响产生的时机，如发动机转速、负荷、运 行时间等，以帮助判断异响的原因。
使用诊断工具进行诊断
01
判断发动机异响的几种方法
判断发动机异响的几种方法随着汽车的普及和使用，车主们对汽车的发动机异响越来越关注，这是因为发动机异响可能代表着发动机的故障或者有长期潜在问题。
为了更好的保障车辆的使用安全，及时发现和解决可能存在的发动机异响问题显得尤为重要。
发动机异响是汽车发动机经常出现的一种故障，而判断发动机异响是否存在则需要进行一些检测和方法判断。
本文就系统介绍一下判断发动机异响的几种方法。
一、观察法人们的直观感受是最敏锐的，因此观察法成为目前最为常用的一种判断发动机异响的方法。
常见的方法是打开发动机舱盖，轻轻启动发动机，同时靠近发动机，认真听取发动机的声音并观察发动机的运转状态。
如果听到发动机声音比平时变大、变重，有颤音、咔咔咔的声音等，则说明该车存在发动机异响的问题，需要进行进一步维修与检测。
如果发现发动机有大量的出气现象和火花，说明出现问题的概率很大。
二、用手触摸法通过用手触摸汽车发动机表面的方法，可以判断发动机是否存在异响。
人们可以用手去触摸一下发动机的表面，如果发现发动机摩擦力较大，发热量高，声音比正常情况更为明显，则说明发动机存在故障。
特别是在车开一段时间后停车，通过触摸发动机的各部件是否存在异常热量可以判断出是否发生大量磨损。
三、使用仪器法随着现代科技的发展，车主们可以采用现代化的方法判断发动机异响。
通过在汽车发动机的某些零部件上安装振动传感器、加速器等传感器和仪器，通过读取和分析其数据支持，可以更为准确地判断发动机的异响状况。
这种方法可以使用一些仪器工具，在发动机运转时能够检测到发动机的震动情况，通过观察检测仪器的数据，可以快速地判断发动机的故障情况。
四、尾气检测法当发动机工作时通常会排放一些废气，而这些废气的排放质量和排放量也令车主们十分关注。
通过尾气检测验证能够帮助车主们正确判断发动机的工作情况，有待机型的车辆可以通过OBD诊断仪读取车辆电控系统发出的错误代码，分析发现的错误信息。
如果发现尾气黑烟或是白烟、震动较大等情况，就可能是发动机出现异常情况。
发动机异响故障排除一例
１本 故 障 部 位 是 来 自发 动 机 活 塞 ． 与 气 缸 之 间 ，但 故 障 的 原 因 不 清 楚 。
推 测 该 故 障 为 发 动 机 相 关 部 件 的 品
排 气 凸 轮 轴 纵 向 机 油 道 。 而
１缸 正 处 在 排 气 凸 轮 轴 油 道 的 末 端 。 所 以 综 合 分 析 异 响 原 因是 ： １缸 因 油 道 堵 塞 或 加 工不 彻底 引起 供 油不 足 ， 因 为 挺 柱 工 作 时 是 不 断 转 动 的 。当 进 油 孔 对 着 油 道 时 ， 充 注 得 好 一 些 ， 会 响 ： 转 到 不 而
故 障 现 象 ： 辆 乐 风 牌 汽 一 车 ， 动 机 热 车 怠 速 时 ， 时 发 有
发 出 “ 嗒 ”的 响 声 ， 几 分 嗒 过 钟 后 声 音 又 可 以 自行 消 失 ， 之
后 ， 复 出现 。 反 诊断 分析 ：
效 ， 更 换 液 压 挺 柱 后 ， 常 但 异 仍存在。 ３） 换 新 的 液 压 挺 柱 后 更 仍 响 ， 疑 是 １缸 液 压 挺 柱 的 怀 座 孔 与 液 压 挺 柱 间 隙过 大 泄 油 而产 生 的异响 ， 是决 定更 于
质 不 良或 装 配 不 良造 成 。 ２ 车 辆 故 障 一 般 来 源 于 恶 劣 的 ．
使 用 条 利 用 听 诊 确 认 异 响 部
口 山东 ＼ 晓 华 刘
结 论 ：各 缸 值 在 标 准 范 围 内 ， 正
来源 于设 计 和 制造 工艺 等 品质 问题 ，
（ 表 １ 内 ， 测 异 响可 能 与 气 门机 见 ） 推
汽车发动机常见的几种异响故障诊断与排除
汽车发动机常见的几种异响故障诊断与排除
汽车发动机出现异响故障是非常常见的情况，一旦发现发动机出现异响，就需要及时
进行诊断和排除，以防故障进一步发展导致更大的问题。
下面介绍几种常见的汽车发动机
异响故障的诊断与排除方法。
1. 润滑系统问题：发动机出现敲击声，有可能是由于润滑系统出现故障导致，比如
油泵故障或者机油不足。
解决方法是首先检查机油的量是否足够，如果不够就添加机油。
如果机油量正常，那就需要检查油泵是否正常工作，如果油泵出现故障需要及时更换。
2. 活塞环和活塞敲击异响：如果发动机出现类似于金属撞击声的异响，有可能是活
塞环和活塞出现问题。
解决方法是将发动机拆开检查活塞和活塞环是否磨损，如果磨损需
要进行更换。
3. 凸轮轴问题：发动机出现噪音和异响，有可能是由于凸轮轴出现问题，比如凸轮
轴轴承磨损或者凸轮轴轴承松动。
解决方法是将发动机拆开检查凸轮轴轴承的磨损程度，
如果磨损严重需要进行更换。
4. 气门间隙过大或过小：气门间隙过大或过小都会导致发动机出现噪音和异响。
解
决方法是将发动机拆开调整气门间隙至合适的范围内。
6. 引擎冷却系统问题：发动机在过热或者冷却系统不工作的情况下，也会出现异响。
解决方法是检查冷却液是否足够，温度传感器是否正常工作，如果冷却系统有故障需要及
时修复。
发动机出现异响故障的诊断与排除需要具备一定的专业知识和技巧。
在排除故障时，
建议寻求专业的汽车维修技师的帮助，以确保问题能够正确诊断和解决。
定期进行汽车保
养和检查也可以有效预防发动机出现故障。
发动机异响
发动机异响(1) 气门漏气响气门漏气响在气门室外，在高负荷、低转速时较为明显，响声随负荷增加而增强，主要原因是在铰削气门座时，由于操作不当或气门导管内孔磨损过甚，使气门座歪斜或气门间隙小，致使气门烧蚀引起气门关闭不严而漏气响。
处理方法：拆下气缸盖，研磨气门，检查气门弹簧弹力，重新调整气门间隙。
(2) 气门敲击响在发动机怠速运转时发生气门杆尾端与其驱动件之间发生连续不断的敲击声，随转速增大而增强，发动机温度改变或断火时声响无变化。
主要原因：1、调整好的气门间隙有变动(锁止不牢、气门杆与驱动件之间磨损)，气门未调整好。
2、气门调整螺钉磨损，锁紧螺母松动，气门间隙过大或不一致。
3、气门弹簧座磨损起槽，气门杆与导管磨损过甚。
处理方法：重新调整好气门间隙，若调整螺钉上的锁紧螺母松动应予以锁牢，更换磨损严重的部件。
(3) 气门弹簧折断，应更换。
(4) 气门座响，座圈脱落气门座圈表面粗糙，加工精度不合格，座圈的过盈量选配不当造成松旷，选材不当遇热后变形过大，或气门座的镶配工艺不合要求。
处理方法：按照装配工艺要求重新镶配气门座，上端面与体平面齐平，高出部分要修平。
一、异响理论1．定义发动机异响是指发动机在正常工作中发出的超过技术文件规定的不正常的响声。
2．异响原因和故障部位发动机异响分为气体与金属的冲击声响和金属与金属之间的敲击异响两大类，其原因和故障部位见图2-8。
3．异响特性分析异响与转速、负荷、温度、缸位、工作循环、润滑条件等多种因素有关，异响部位不同，其振动区域、伴随现象也不相同，且许多异响具有明显的声调特征。
（1）声调特征。
发动机异响的声调特征包括象声性、连续性、节奏性及频率、振幅、声级等。
如主轴承响为沉闷的“当当”声，而气门脚响为较为清脆的“嗒嗒”声。
（2）转速。
①活塞敲缸响、活塞销响、气门脚响等在怠速或低速时异响较为明显。
②连杆轴承响、气门座圈响、气门烧损响、凸轮轴响等在中速时异响较为明显。
③曲轴轴承响、连杆轴承响、活塞环响等在稳定转速下异响不明显，而急加速时明显。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
1、若声响在低速运转时显得轻微、单纯，在高速运转时虽 显得轰鸣但却平稳均匀在加速和减速时声响显得过渡圆滑，则为 正常声响。 2、若声响小伴随着沉闷的“镗、镗”声，清脆的“当、当” 声， 短促的“嗒、嗒”声，细微的“唰、唰”声，尖锐的“喋、喋” 声和强烈 的“嘎、嘎”声等声响，即表明发动机存在不正常的异响。至于 异 响是否允许存在，可依据以下情况决断：
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
图2-1 发动机异响的具体振动区域
㈢ 发动机异响的特性 发动机异响常与发动机的转速、温度、负荷、缸位、工作状态等 有关。 1、 异响与发动机转速的关系大多数异响的出现，取决于发动 机的转速状态。见表2-1
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
1、爆震或早燃。 2、 机件磨损。 3、 机件装配、调整不当，配合间隙过大或过小。 4、 紧固件松脱。 5、 机件损坏、断裂、变形、碰擦。 6、机件工作温度过高或由此而熔化卡滞。 7、 润滑不良。 8、 回转件平衡遭破坏。 9、 使用材料、油料和配件的材质、型号、规格、品质不符要求。
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
㈡ 发动机两大机构异响的振动区域 发动机两大机构的异响通常与发动机的转速、负荷、温度、工 作循环等因素有关。发动机异响的具体振动区域如图2-1所示。振 动区域大致可分为四部分： 1、气缸体与油底壳之间：曲轴轴承响，曲轴裂纹，连杆轴承响 等； 2、气缸体与气缸盖之间：气门座圈响，气缸上部凸肩； 3、气缸盖与气缸盖罩盖：凸轮轴轴承响，液压挺杆响，气门脚 响等； 4、发动机前端的附件部分：发电机等附件及传动带的异响。
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
⑴ 声响仅在怠速运转时存在，转速提高后即自行消失，在整个使用 过程中声响又无明显变化的，则属于危害不大的异响，允许暂时存在， 待适当时机再进行修理。 ⑵ 声响在突然加速或突然减速时出现，而且在中、高速运转期并不 消失，同时又引起机体振抖，则属于不允许继续存在的异响，应立即查 明原因，予以排除。 ⑶ 如果声响是在运转中突然出现的，且又较猛烈，则不应继续运转 或试听诊断，而应立即停机拆检。一般拆检顺序是先拆油底壳，次拆缸 盖，再拆气门室盖(罩)。
温度升高后有声响，温度降 低后声响减轻或消失
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
二、发动机异响故障的诊断程序 ㈠ 异响的确定 所谓异响的确定，是指从声响中找出异响。 在众多混杂的发动机运转声响中，应确定哪些是 正常的声响，哪些是异响。异响中哪些是尚允许 存在的，哪些则是不允许继续存在，必须予以排 除的，这是异响诊断过程中首先应明确的。异响 的确定原则是：
表2-1 与发动机转速有关的异响
异响与发动机转速的关系 异响在发动机急加速时出现，维 持高速运转声响仍存在
异 响
原
因
① 连杆轴承松旷，轴瓦烧熔，尺寸不符而松 动 ② 曲轴轴承松旷，轴瓦烧熔 ③ 活塞销折断 ① 凸轮轴正时齿轮破裂，其固定螺母松动 ② 活塞销衬套松旷 ③ 凸轮轴轴向间隙过大或其衬套松旷 ① 活塞与气缸壁间隙过大 ② 活塞销装配过紧或连杆轴承装配过紧 ③ 挺柱与其导孔间隙过大 ④ 凸轮除
知识目标： 1、了解发动机机械部分常见的故障现 象，能够正确分析故障产生的原因； 2、掌握发动机电控系统常见故障现象， 能够正确分析产生故障的原因； 3、掌握发动机主要部件的损伤形式及对 系统的影响。
能力目标： 1、能够分辨出发动机机械系统常见故障现象； 2、能够辨认出发动机电控系统的常见故障现象； 3、能独立分析常见故障的原因及可能的故障部位； 4、能够对发动机主要元件进行检测。
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
2、高速运转期间 如果遇到此种条件下出现的异响，可依以下顺序诊断： ⑴ 从低速逐渐提高发动机转速，直至尚速运转。在此过程中，注意 异响出现的时机。 ⑵ 当异响出现后，稳定于该转速运转，仔细听察异响，利用单缸断 火法查明缸位。 ⑶ 若难以查明缸位，则应用螺丝刀(或金属棒)听察法找到异响分布 的区域。 ⑷ 若在从低速逐渐提高转速的过程中，并不出现异响，而在急加速 或急减速时出现异响，则可用单缸断火法，配以速度的急剧变化，判明 异响所在缸位。 ⑸ 在诊断过程中，同时还应注意机油压力、机油加注口、排气管等 处的伴同现象变化，综合分析，从而得出确诊结论。
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
技术状况良好的发动机，在以不同的转速运时， 虽然发出声响的频率、波长、声级和衰减系数不同，但 都有一定的规律和范围。如果发动机在运转过程中，伴 随有其他声响如发出间歇或连续的金属敲击声、连续的 金属干摩擦声等，即为发动机异响。发动机出现异响故 障后，若不及时排除，将会造成机件的加速磨损，甚至 发生事故性 的损坏。因此必须及时判断，采取必要的 维修措施排除故障。
项目二 发动机的故障诊断与排除
现代汽车发动机普遍采用电控技术。它以微型计算机 为核心，对发动机燃油喷射系统、点火系统、排放控制 系统进行控制。在各种工况下，为发动机提供适当空燃 比的可燃混合气、最佳的点火时刻，大幅度的减少了汽 车的废气排放，改善了汽车的起动性能，提高了汽车的 动力性和经济性。发动机电控系统配备多种传感器，除 对燃油空燃比实现控制外，还对发动机点火时刻、怠速 转速、废气再循环、散热风扇、燃油泵等系统实现集中 控制。当发动机发生故障时，电控系统还提供故障自诊 断功能，贮存故障代码，点亮故障指示灯，并提供后备 系统，采取相应的保护措施维持发动机工作。
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
㈡ 连杆轴承响 1、响声部位及特征： ⑴ 响声部位：机油加注口处响声明显。 ⑵ 响声特征：比曲轴轴承响声强，有节奏短促的“当、当”响； 怠 速突然加速到中速时，有明显连续的“当、当”响；当负荷和转速 增加 时，响声也随之增加，急加速时尤为明显。 2、故障原因： ⑴ 连杆轴承盖螺栓松动； ⑵ 轴承径向间隙过大； ⑶ 轴承烧毁或合金脱落；润滑不良。 3、故障诊断与排除：如图2-3所示：
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
四、曲柄连杆机构异响的诊断 曲柄连杆机构主要由活塞连杆组和曲轴飞轮组组成。曲柄连杆机 构主要有曲轴轴承响、连杆轴承响、活塞敲缸响、活塞销响和活塞 环响等常见故障。 ㈠ 曲轴轴承响 1、 响声部位及特征： ⑴ 响声部位：在气缸体下部靠近曲轴箱分界面处。 ⑵ 响声特征：曲轴轴承响声沉重发闷，发动机一般稳定运转不 响，突然改变转速时，发出沉重连续的“镗、镗”的金属敲击声， 严重 时发动机发生振动；发动机转速越高，响声越大；发动机有负荷 时，响声明显。
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
表2-2
异响与缸位的关系
与发动机负荷有关的异响
异 响 原 因 ① 活塞敲缸 ② 连杆轴承松旷 ③ 活塞环漏气 ④ 活塞销折断 ① 活塞销铜套松旷 ② 活塞裙部锥度过大 ③ 活塞销窜出 ④ 连杆轴承盖固定螺栓松动过甚或轴瓦合金 烧熔脱落 ⑤ 飞轮固定螺栓松动过甚 曲轴轴承松旷
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
⑴ 用单缸断火法检查异响与缸位是否有关联。若某缸断火后异响 有明显的变化，说明故障即在该缸；若某缸断火后异响并无明显的变 化，说明异响与该缸并无关系。继而逐个缸检查异响与工作循环是否有 关联，判定出故障所在部位。 ⑵ 逐渐提高发动机转速，听察异响有无变化，根据异响随转速的变 化，判断运动机件耗损的程度。 ⑶ 在诊断过程中，还应注意观察发动机温度的变化对异响的影响。 通过上述过程的诊断，基本可查明异响与发动机的负荷、工作循环、转 速、温度之间的关系。如若异响与某种异响特性相符合，则可作山确诊 结论。
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
㈡ 异响的确诊 所谓异响的确诊是指对异响进行特性分析，进而认定异响 的部位、原因和程度。就异响出现的时期和连续存在的时间而 言，异响—般都分别存在于怠速或低速运转期间、高速运转期 间、整个运行期间等几种时期。 1、怠速或低速运转期间 当遇到此种条件下出现的异响，可依以下顺序诊断：
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
2、 故障原因： ⑴ 主轴承盖螺栓松动； ⑵ 轴承径向间隙大； ⑶ 曲轴润滑不良； ⑷ 曲轴弯曲。 3、 故障诊断与排除：如图2-2所示：
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
初步确认故障：观察机油压力，发动机高速时机油压力下降更明显。 在机油加注口察听，转速突然变化时，发出低沉的“镗、镗”的响声， 则为曲轴轴承响。 利用断火法确认故障：单缸断火，响声无变化，而相邻两缸断火时， 响声会有明显减弱。 发动机在不同转速下的具体诊断： 发动机在中速反复加速或减速，加速时明显增大，为主轴承松旷响： 发动机高速时机体有较大的振动，汽车载重爬坡时，驾驶室里有振动 感，此时机油压力明显下降，则为轴承间隙过大或合金脱落，应及时修复： 发动机工作温度正常，当转速由低速升高时，有“镗、镗”的有节奏 而沉重的响声，发动机温度越高，响声越明显，到高速时响声变为杂乱， 则有可能是曲轴弯曲。 图2-2 曲轴轴承响故障诊断与排除步骤
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
一、发动机异响的原因及特性 ㈠ 发动机异响的原因 发动机各系统和机构中的某些故障，均可导 致异响的出现。如发动机过热、气门间隙过大、 曲轴或连杆轴承松旷、点火时间过早、机油严重 不足、气缸垫烧穿等，均可引起不同声响。引起 发动机异响的原因归纳如下：
项目二 发动机的故障诊断与排除 活动一 发动机异响的故障诊断与排除
