3种继电器的工作原理

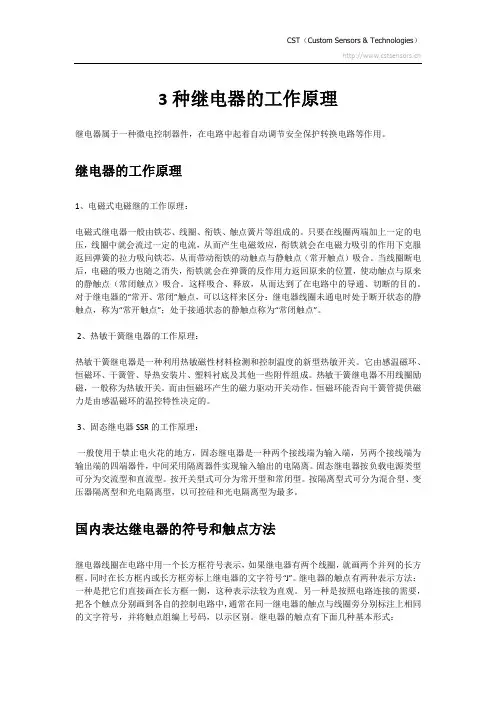

三种继电器的工作原理(CST)
3种继电器的工作原理继电器属于一种微电控制器件，在电路中起着自动调节安全保护转换电路等作用。
继电器的工作原理1、电磁式电磁继的工作原理：电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理：热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，一般称为热敏开关。
而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器SSR的工作原理：一般使用于禁止电火花的地方，固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以可控硅和光电隔离型为最多。
国内表达继电器的符号和触点方法继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。
同时在长方框内或长方框旁标上继电器的文字符号“J”。
继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。
另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。
继电器工作原理及接法4个端子
继电器工作原理及接法4个端子继电器是一种电控开关，常用于控制电路中高功率设备的开关。
它根据外部电信号的变化来控制一个或多个开关的状态。
继电器主要由电磁铁和机械开关组成。
在实际应用中，继电器通常有4个端子，分别是常开（NO）、常闭（NC）、控制端和公共端。
工作原理继电器的工作原理主要涉及电磁铁和机械开关。
当控制端施加电流时，电磁铁会激磁，吸引机械开关，使其从常闭触点连接到常开触点。
这样，外部电路中的电流就可以通过继电器的常开触点，从而控制其他设备的工作状态。
端子功能说明1.常开（NO）端子：当继电器未通电时，常开端子与公共端相连；当继电器通电时，常开端子与常闭端子断开。
2.常闭（NC）端子：当继电器未通电时，常闭端子与公共端相连；当继电器通电时，常闭端子与常开端子断开。
3.控制端：控制端用于接入控制信号电路，当控制端施加电流时，继电器工作，进行开关动作。
4.公共端：公共端是继电器的中间连接端，可与常开或常闭端子相连接，根据实际需求灵活使用。
接法示例•接法1：常开接法–NO端子与外部电路连接–NC端子不接–控制端接入电流•接法2：常闭接法–NO端子不接–NC端子与外部电路连接–控制端接入电流•接法3：反向输入接法–NO端子与外部电路连接–NC端子与控制端接入电流–控制端接入电流变化时，继电器反向开关状态切换继电器的工作原理及接法4个端子的相关知识就是以上内容。
通过了解继电器的工作原理和端子功能，可以更好地应用继电器控制电路，实现各种电气设备的控制和保护。
如果要使用继电器进行控制操作，首先要清楚各个端子的功能，正确连接继电器和外部电路，确保电路正常运行和设备安全使用。
三相热继电器工作原理
三相热继电器工作原理
三相热继电器是一种控制电动机工作的装置，它通过感应电动机电流的加热作用来实现控制电机运行的目的。
其基本工作原理如下：
1. 电流感应：当三相电动机启动时，三相热继电器内的热元件感应到通过它的电流。
2. 加热作用：感应到的电流通过热元件，使热元件内部产生热量。
3. 热元件响应：热元件的温度随着通过它的电流而升高，当温度达到设定值时，热元件内的双金属片受热弯曲。
4. 断开触点：受热弯曲的双金属片会活动至一个触碰触点的位置，从而断开电源线路。
5. 切断电流：断开电源线路后，电动机的电流被切断，停止运行。
6. 冷却恢复：当热元件冷却至一定温度时，双金属片恢复原状，触点闭合，电源线路恢复通路。
通过以上工作原理，三相热继电器可以实现对电动机的启停、过载保护和短路保护等功能。
其操作简单可靠，是电动机控制中常用的设备之一。

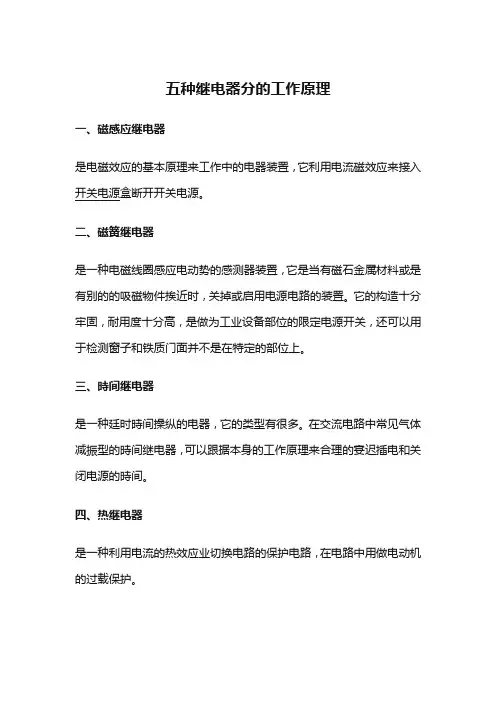

五种继电器分的工作原理
五种继电器分的工作原理
一、磁感应继电器
是电磁效应的基本原理来工作中的电器装置，它利用电流磁效应来接入开关电源盒断开开关电源。
二、磁簧继电器
是一种电磁线圈感应电动势的感测器装置，它是当有磁石金属材料或是有别的的吸磁物件挨近时，关掉或启用电源电路的装置。
它的构造十分牢固，耐用度十分高，是做为工业设备部位的限定电源开关，还可以用于检测窗子和铁质门面并不是在特定的部位上。
三、時间继电器
是一种廷时時间操纵的电器，它的类型有很多。
在交流电路中常见气体减振型的時间继电器，可以跟据本身的工作原理来合理的宴迟插电和关闭电源的時间。
四、热继电器
是一种利用电流的热效应业切换电路的保护电路，在电路中用做电动机的过载保护。
热继电器的工作原理：当电动机绕组因过载引起过载电流时，发热元件的产生的热量足以使主双金属片弯曲，推动导板向右移动以推动了温度补偿片使推杆绕轴转动，推动触头连杆，使动触头与静触头分开，从而使电动机线路中的接触器线圈断电释放，将电源切断，起到了保护作用。
温度补偿片用来补偿环境温度对热继电器动作精度的影响;它是由与主双金属片同类型的双金属片制成。
五、中间继电器
很多自动控制系统和维护路线上都会采用正中间继电器，十分的便捷安裝布线，使用时间也较长，低输出功率耗费，在工作中后也有日光灯管标示，以便当场的观查、修整。

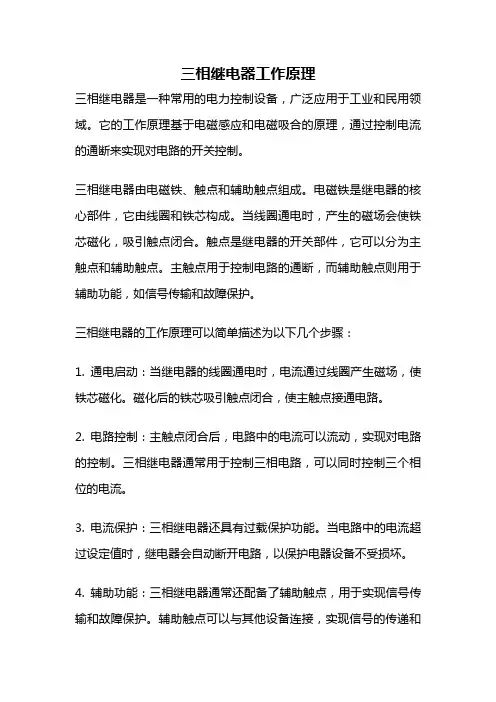

三相继电器工作原理
三相继电器工作原理三相继电器是一种常用的电力控制设备，广泛应用于工业和民用领域。
它的工作原理基于电磁感应和电磁吸合的原理，通过控制电流的通断来实现对电路的开关控制。
三相继电器由电磁铁、触点和辅助触点组成。
电磁铁是继电器的核心部件，它由线圈和铁芯构成。
当线圈通电时，产生的磁场会使铁芯磁化，吸引触点闭合。
触点是继电器的开关部件，它可以分为主触点和辅助触点。
主触点用于控制电路的通断，而辅助触点则用于辅助功能，如信号传输和故障保护。
三相继电器的工作原理可以简单描述为以下几个步骤：1. 通电启动：当继电器的线圈通电时，电流通过线圈产生磁场，使铁芯磁化。
磁化后的铁芯吸引触点闭合，使主触点接通电路。
2. 电路控制：主触点闭合后，电路中的电流可以流动，实现对电路的控制。
三相继电器通常用于控制三相电路，可以同时控制三个相位的电流。
3. 电流保护：三相继电器还具有过载保护功能。
当电路中的电流超过设定值时，继电器会自动断开电路，以保护电器设备不受损坏。
4. 辅助功能：三相继电器通常还配备了辅助触点，用于实现信号传输和故障保护。
辅助触点可以与其他设备连接，实现信号的传递和控制。
三相继电器的工作原理使其在电力控制领域具有广泛的应用。
它可以用于控制电动机、照明设备、加热设备等各种电器设备。
通过合理配置和控制，三相继电器可以实现电路的自动化控制，提高电力系统的效率和安全性。
三相继电器是一种基于电磁感应和电磁吸合原理的电力控制设备。
它通过控制电流的通断来实现对电路的开关控制，并具有过载保护和辅助功能。
三相继电器在工业和民用领域有着广泛的应用，为电力系统的控制和保护提供了重要的支持。
五种继电器分的工作原理
五种继电器分的工作原理继电器是一种电气控制装置，用于实现电路的自动控制。
它可以在一个电路中通过小电流控制大电流的开关操作。
继电器分为多种类型，其中包括电磁式继电器、热继电器、固态继电器、时间继电器和电子式继电器。
下面将详细介绍这五种继电器的工作原理。
1.电磁式继电器电磁式继电器是一种最常见的继电器类型。
它由电磁线圈和一对可触电触点组成。
当电源施加在电磁线圈上时，形成磁场，吸引触点闭合，通电流通路。
当电源断开时，磁场消失，触点开启，断开电路。
工作原理是通过磁场的产生和消失来控制触点的开合，实现电路的开关操作。
2.热继电器热继电器是一种基于热效应的继电器。
它由热元件和电气触点组成。
热元件通常是热敏电阻或热敏电位器，它的电阻值随温度的变化而变化。
当电流通过热元件时，它会产生热量，导致温度升高。
当温度达到一定值时，电气触点会闭合或开启，实现电路的开关操作。
3.固态继电器固态继电器是一种没有机械活动部件的继电器。
它由半导体材料制成。
固态继电器的工作原理是利用光电或电电转换效应来完成电路的开关操作。
当控制信号施加在固态继电器上时，光电或电电转换设备会改变电流的导通或阻断状态，实现电路的开关操作。
4.时间继电器时间继电器是一种带有定时功能的继电器。
它通过设定一个时间延迟，在延迟时间结束后，触发电路的开关操作。
时间继电器通常采用电子电路或机械装置实现。
其中，电子时间继电器基于电容或电感元件的充放电过程来实现时间延迟，机械时间继电器则基于钟摆或齿轮装置来实现时间延迟。
5.电子式继电器电子式继电器是一种基于电子元件的继电器。
它由半导体器件、逻辑电路和控制电路组成。
电子式继电器的工作原理是通过逻辑电路和控制电路的操作来实现电路的开关操作。
电子式继电器可以实现多种功能，例如逻辑运算、滤波、放大等。
以上是五种常见的继电器类型的工作原理。
它们分别基于电磁、热效应、固态、时间和电子原理来完成电路的开关操作。
不同类型的继电器在实际应用中具有各自的特点和适用范围，可以根据具体的应用需求进行选择。
三相继电器工作原理接线图
三相继电器工作原理接线图一、三相继电器简介三相继电器是一种用于控制三相电路的电器设备，通常用于工业控制系统中。
它能够通过控制电磁线圈的通断来控制高压或高功率电路的开关，以实现电路的开关、保护和控制功能。
二、三相继电器的结构三相继电器主要由电磁线圈、触点组、辅助触点、插座等部分组成。
其中，电磁线圈通过施加电流产生磁场，在被吸引时引动触点的动作，实现对电路的控制。
三、三相继电器的工作原理1.当施加在电磁线圈上的电流通过时，电磁线圈产生磁场，吸引触点吸合，闭合电路。
2.闭合的电路使得电流通过，驱动负载设备工作。
3.当从电磁线圈上断开电流时，磁场消失，触点弹开，断开电路，负载设备停止工作。
四、三相继电器的接线图根据不同的需要，三相继电器的接线方法也有所不同，以下是一种常见的接线图示例：L1 L2 L3│ │ │└── Coil A └── Coil B └── Coil C│ │ ││ ┌──────────┘ ┌────────────┘│ │ │ │NC C C C│ │ │ ││ └─────────────┘ ││ │ ││ ─────────────────────────to Load五、三相继电器的应用三相继电器广泛应用于各种需要对三相电路进行控制和保护的场合，例如工业生产线、电机控制系统、空调系统等。
其可靠的工作原理和简单的接线方法使得其在自动化控制领域中得到了广泛应用。
通过对三相继电器的工作原理及接线图的了解，我们可以更好地掌握其工作原理和使用方法，为实际应用提供有效的指导，确保电路的稳定运行和安全性。
简述继电器工作原理
简述继电器工作原理继电器是一种常用的电气控制元件，它可以将小电流控制大电流的开关动作。
在工业自动化、家庭电器等各个领域都有广泛应用。
一、继电器的基本结构继电器由触点系统、驱动系统和外壳三部分组成。
触点系统包括正常状态下闭合（NO）和断开（NC）两组触点，驱动系统通过线圈产生磁场来控制触点的开关状态。
二、继电器的工作原理当给继电器线圈通上一定的直流或交流信号时，线圈内就会产生磁场。
这个磁场会引起铁芯上的铁芯片移动，使得接在铁芯片上的触点发生变化。
1. 常闭型继电器当线圈未通电时，常闭型继电器中NC触点处于闭合状态，NO触点处于断开状态。
当线圈通上一定信号后，产生磁场使得铁芯片吸引NC 触点打开，同时NO触点被关闭。
2. 常开型继电器当线圈未通电时，常开型继电器中NO触点处于闭合状态，NC触点处于断开状态。
当线圈通上一定信号后，产生磁场使得铁芯片吸引NO触点打开，同时NC触点被关闭。
3. 双刀双掷继电器双刀双掷继电器中有两组NO和NC触点，可以同时控制两个电路的开关。
当线圈未通电时，两组触点均处于常闭状态。
当线圈通上一定信号后，铁芯片会吸引其中一组触点切换到常开状态，同时另一组触点切换到常闭状态。
三、继电器的应用1. 自动控制系统在自动化生产中，继电器被广泛应用于自动控制系统中。
例如，在机床加工过程中可以通过继电器控制工件夹紧、送料等操作。
2. 家庭电器家庭中的许多电器也都使用了继电器来实现开关操作。
例如空调、洗衣机、烤箱等。
3. 保护装置在高压输变电系统中，继电器被广泛应用于保护装置中。
例如过流保护、零序保护等。
四、继电器的优缺点1. 优点：（1）可靠性高：由于采用机械式开关，因此继电器的可靠性较高。
（2）使用范围广：继电器可以控制各种类型的负载，如电动机、灯泡等。
（3）容易实现远距离控制：继电器可以通过信号线实现远距离控制。
2. 缺点：（1）寿命短：由于机械式开关的磨损，继电器的寿命相对较短。
（2）功率损耗大：由于线圈需要消耗一定的功率，因此在大功率负载下会产生一定的功率损耗。
三相继电器工作原理及接法
三相继电器工作原理及接法
一、三相继电器简介
三相继电器是一种电气控制设备，用于在三相电路中控制电流的开关。
它具有可靠的断开和闭合功能，广泛应用于工业控制领域。
三相继电器通常由电磁线圈、触点和外壳组成。
二、三相继电器工作原理
1.电磁线圈：当电磁线圈中通入电流时，会产生磁场，这个磁场会吸
引或推开触点，从而实现三相继电器的闭合或断开。
2.主触点和辅助触点：三相继电器通常包含主触点和辅助触点。
主触
点用于控制主电路，辅助触点用于控制辅助电路。
3.过载保护：三相继电器还可以带有过载保护功能，当电路中的电流
超过设定值时，触发过载保护，防止设备损坏。
三、三相继电器的接法
三相继电器的接法主要包括星形接法和三角形接法：
1.星形接法：在星形接法中，三相继电器的线圈的三条相线连接在一
起形成星形，中性线接地。
这种接法适用于需要平衡负载的情况。
2.三角形接法：在三角形接法中，三相继电器的线圈的相线依次相连
形成一个三角形，不接地。
这种接法适用于需要高功率输出的情况。
四、总结
三相继电器通过电磁线圈和触点的工作原理，实现对三相电路的控制。
在实际应用中，根据具体需求选择合适的接法，确保设备的稳定工作。
三相继电器在工业领域具有重要作用，是实现自动化控制的重要组成部分。
继电器按照工作原理划分
继电器按照工作原理划分
继电器按照工作原理可以分为以下几类：
1. 电磁式继电器：利用线圈通电时产生的磁场，使触点产生吸引力或排斥力，完成开关动作。
2. 磁保持式继电器：具有两个线圈，一个用于吸合触点，另一个用于保持触点闭合状态，无需持续通电。
3. 热继电器：利用电流通过加热元件时产生的热胀冷缩效应，使触点开闭。
4. 固态继电器：通过半导体器件（如晶体管、双向晶闸管等）控制电流的开关状态，无需机械运动。
5. 时间继电器：通过内部的延时装置（如电容、电阻等）实现一定时间延迟后触点的开闭。
6. 保护继电器：用于电路的过载、短路或接地等故障保护。
7. 信号继电器：用于电路的信号放大或隔离，能够改变电流、电压等信号的形式。
8. 电子继电器：利用电子器件（如集成电路）实现开关功能，无需机械运动且具有高速响应能力。
9. Reed继电器：利用磁场作用于可触发活动状的磁敏元件，
进行开关动作。
10. 动态继电器：利用传动机构或电机驱动触点进行开闭运动。
这些继电器按照工作原理的不同，具备不同的特点和应用范围。
各个类型时间继电器工作原理
各个类型时间继电器工作原理时间继电器是一种重要的电气元件，广泛应用于工业、交通、家居等领域。
根据其不同的使用要求和特性，时间继电器可以分为多种类型。
本文将从各个类型的工作原理入手，为您详细介绍时间继电器的分类和工作原理。
1. 电子式时间继电器电子式时间继电器采用集成电路和Transistor等电子元器件构成实现，通过程序控制实现不同的时间电路。
它的主要特点是精度高、功能丰富、体积小，可程式化，适用于各种控制领域。
其工作原理是通过根据不同的控制电路和电子元件，对电子开关进行高低电平控制来实现时间继电器的时间控制。
使用范围广泛，适用于大多数领域。
2. 机械式时间继电器机械式时间继电器是通过弹簧、钟摆等机械部件组成的时间控制装置。
其特点是机械化、稳定性好、可靠性高等。
它的工作原理是通过调节弹簧张力来控制时间继电器动作的时间，据此通断电源电路。
使用范围广泛，尤其在电力输配电和机械控制系统等领域得到广泛应用。
3. 光电式时间继电器光电式时间继电器是利用光电传感器与电路器件构成的一种时间控制装置。
其特点是反应速度快、抗干扰能力强、负载能力大等。
其工作原理是通过光电传感器的反应来实现时间电路的控制，常用于光电开关、伺服系统控制、自动化线控制等领域中。
4. 磁电式时间继电器磁电式时间继电器是由电磁铁、接触器等构成的时间控制装置。
其特点是耐用、可靠性高、操作稳定等。
其工作原理是通过电磁铁控制接触器的开闭动作，实现电源电路的通断和各种自动控制。
适用于液体自动控制、家电开关控制等各种场合。
综上所述，时间继电器技术在各类电气控制领域中的应用不断升级，有了不同类型时间继电器不同的工作原理，也使得其在不同环境下具有了更为丰富的适用性和持续的效益。
因此，了解时间继电器工作原理及其分类，可以更好的应用于实际的控制领域中，实现对电气设备的有效控制和管理。
各种继电器工作原理及特性
各种继电器工作原理及特性继电器是一种电器元件，是由电磁铁和机械开关组成的电器开关装置，可用来控制电路中的大电流和高压。
它的工作原理是通过电磁铁的吸合和脱离来控制机械开关的闭合和断开。
常见的继电器有电磁继电器、固态继电器和热继电器等。
1.电磁继电器电磁继电器是最常见的一种继电器，具有较高的开关容量和较长的使用寿命。
它由电磁线圈和机械触点构成。
当通过电磁线圈通入电流时，线圈产生磁场，吸引机械触点闭合，使电流通过，控制外部的电路。
当电磁线圈通电关闭时，机械触点则断开。
电磁继电器的特点：-开关容量大，适用于大电流和高压的电路控制。
-可靠性高，寿命长。
-操作响应速度较慢。
2.固态继电器固态继电器是一种使用半导体元件代替机械触点的继电器。
它使用电子器件（如晶体管和三极管）来控制外部电路的开闭。
当电子元件通电时，控制电压可以引发开关电压。
相比于电磁继电器，固态继电器的响应速度更快，寿命更长，能耗更低。
固态继电器的特点：-响应速度快，开关时间短。
-寿命长，没有机械磨损。
-无噪音，免维护。
3.热继电器热继电器是利用温度的变化来控制开关状态的继电器。
它通常由热敏电阻、选择器和电磁继电羸构成。
当温度升高时，电阻的阻值减小，电流增大，通过选择器使电流通入电磁继电器，将机械触点吸合，控制外部电路。
当温度下降时，电磁继电器解除吸合状态，机械触点断开。
热继电器的特点：-适用于需要根据温度变化来控制电路的场景。
-控制精度高，响应速度较慢。
-使用方便，可根据实际需求进行调整。
无论是电磁继电器、固态继电器还是热继电器，它们都有各自独特的特点和应用场景。
继电器是电路中常见的控制元件，广泛应用于自动化控制系统、通信设备、计算机设备等领域。
不同类型的继电器根据需求选择合适的工作原理和特性，以实现对电路的准确控制。
继电器工作原理与作用
继电器工作原理与作用继电器是一种电气控制器件，广泛应用于电力系统、自动化控制系统等领域。
其主要作用是在电路中起到开关的作用，能够通过控制一个电路的开关来控制另一个电路的通断。
本文将介绍继电器的工作原理和其在电路中的作用。
一、继电器的工作原理继电器由电磁线圈和触点组成。
当电流通过电磁线圈时，线圈内产生磁场，使得线圈上的铁芯吸引，从而闭合触点；当电流断开时，磁场消失，铁芯恢复原状，触点断开。
这种通过电磁力控制触点通断的原理是继电器工作的基础。
继电器根据触点的动作方式可分为吸合型和释放型。
吸合型继电器在有电流通过时触点闭合，断开电流后触点打开；释放型继电器则相反，在有电流通过时触点打开，断开电流后触点闭合。
二、继电器在电路中的作用1.继电器可以放大电路的功率：通过继电器的触点可以控制大功率电路的开关，起到放大功率的作用。
2.控制电路的通断：继电器通过控制触点的闭合和断开，实现电路的通断控制，从而实现自动控制。
3.保护电路和设备：在电路中加入继电器可以实现过载保护、短路保护等功能，保护电路和设备的安全运行。
4.隔离电路：继电器可以在两个电路之间起到隔离的作用，防止电路之间的相互影响。
继电器在现代电气控制系统中扮演着重要的角色，其工作原理和作用使其成为电路中不可或缺的元件之一。
通过对继电器的深入理解，能够更好地应用和设计电气控制系统，提高系统的可靠性和安全性。
结语继电器作为一种重要的电气控制器件，在电路中起着重要的作用。
本文介绍了继电器的工作原理和在电路中的作用，希望能够帮助读者更好地理解和应用继电器，提高对电路控制系统的设计和应用水平。
继电器的工作原理分类有
继电器的工作原理分类有
分类一：电磁继电器
电磁继电器是利用电磁原理控制开关的一种电器。
当继电器的线圈通电时，产生的磁场可以吸引动铁芯使开关闭合或断开。
电磁继电器常用于电路控制、自动化设备、电力系统保护等领域。
分类二：热继电器
热继电器通过控制线圈电流来产生热效应，使触点开关闭合或断开。
热继电器通常用于对电流、温度等参数进行保护。
分类三：固态继电器
固态继电器是利用半导体和光电器件来实现开关控制的一种继电器。
它具有响应速度快、体积小、可靠性高等优点，适用于对电流进行精密控制和开关频率较高的场合。
分类四：时间继电器
时间继电器是通过设定时间延迟实现控制动作的一种继电器。
它可以在设定的时间后自动切换开关状态，常用于定时控制、延时断电等应用场景。
分类五：磁保持继电器
磁保持继电器通过永久磁体保持触点的位置，而不需要持续通电。
它适用于需要长时间稳定工作的场合。
以上分类仅为常见的几种继电器工作原理分类，实际上还有其他继电器的工作原理和分类方式。
继电器的工作原理
继电器的工作原理继电器是一种电控制器件，常用于电路中进行电信号的控制和转换。
它可以实现电路的开关、自动控制、保护和调节等功能。
继电器的工作原理主要涉及电磁感应和电磁吸引两个基本原理。
一、电磁感应原理继电器的核心部件是线圈和铁芯。
当线圈通电时，会产生磁场，磁场会使铁芯磁化。
当线圈通电时，磁场强度增加，铁芯被吸引，使得触点闭合。
反之，当线圈断电时，磁场消失，铁芯恢复非磁化状态，触点打开。
二、电磁吸引原理继电器的触点通常有常闭触点和常开触点。
当线圈通电时，吸引力使得触点闭合，通电电路得以连接。
当线圈断电时，触点由于弹簧的作用力恢复原状，断开通电电路。
继电器的工作原理可以简单概括为：通过控制线圈的通断，使得触点的开闭状态发生改变，从而实现电路的控制。
具体来说，继电器的工作可以分为两个过程：动作和保持。
1. 动作过程：当线圈通电时，线圈产生磁场，磁场使得铁芯磁化，触点闭合。
这个过程称为继电器的动作过程。
在动作过程中，线圈的电流和电压是继电器动作的基本条件，通常用额定电压和额定电流来表示。
2. 保持过程：一旦继电器的触点闭合，即使线圈断电，触点仍然保持闭合状态。
这个过程称为继电器的保持过程。
在保持过程中，继电器的触点可以承受额定电流和额定电压，继续保持闭合状态。
继电器的工作原理使其具备以下特点和应用：1. 电隔离功能：继电器的线圈和触点是通过绝缘材料隔离的，可以实现输入电路和输出电路的电隔离。
这种电隔离功能可以保护控制电路和被控制电路之间的安全性。
2. 放大信号功能：继电器可以将小电流、小电压的信号转换为大电流、大电压的信号输出，从而实现信号的放大和增强。
3. 控制多路电路：继电器可以同时控制多个触点，实现多路电路的开关和控制。
这使得继电器在自动控制系统中应用广泛。
4. 保护电路功能：继电器可以通过控制触点的闭合和断开，实现对电路的保护。
例如，过载保护继电器可以在电路超过额定电流时自动切断电路，防止电路损坏。
继电器 原理
继电器原理
继电器是一种电气控制元件，具有开关、调节、保护、转换等作用，被广泛应用于电力系统、自动化控制、家用电器等领域。
继电器的核心是一组电磁线圈和可移动接点，通过控制电磁线圈的通断来实现接点的开合，从而实现电路的操作。
继电器的原理可以分为电磁吸合原理、电磁释放原理和接点动作原理三部分。
1.电磁吸合原理
当与继电器电磁线圈相接的电路通电时，电磁线圈中会产生磁场，这个磁场会将带有可移动接点的铁芯吸引，使得接点闭合。
当电路断电时，电磁线圈中的磁场消失，接点又会打开。
电磁吸合原理是继电器最基本的工作原理，它实现了电路的闭合和断开，是所有继电器的基础。
电磁释放原理与电磁吸合原理相反，当电磁线圈不再通电时，磁场消失，可移动接点受到弹簧力的作用因而分离，电路被断开。
如果需要使继电器保持闭合状态，可以使用保持回路，即在电磁线圈上加上一个并联的常闭接点，从而形成一个反馈回路，使继电器能够自动保持闭合。
3.接点动作原理
接点动作原理指的是可移动接点的动作方式。
继电器的接点动作可以分为常开、常闭和转换三种形式。
常开接点在电磁线圈不通电时开放，通电时闭合；常闭接点在电磁线圈不通电时闭合，通电时开放；转换接点则可以实现电路的正反转换。
在电路中，不同类型的继电器可用于不同的场合和用途。
例如，常开接点的继电器通常用于故障报警、声音报警或样品采集等领域，而常闭接点的继电器则常用于断电保护、继电保护、断路器选择等领域。
综上所述，继电器的原理主要涉及电磁吸合、电磁释放和接点动作三个方面，通过控制这三个方面可以实现不同类型的继电器在不同场合的应用。
各种继电器工作原理及特性
各种继电器工作原理及特性继电器是一种电控制装置，通过电磁吸合和释放来实现电源电路的开闭。
它通常由电磁系统和触点系统组成。
1.电磁系统电磁系统由线圈和铁芯组成。
当通过线圈通入电流时，线圈产生磁场，使铁芯磁化并被吸引，使触点闭合；当线圈断电时，磁场消失，铁芯失去磁性，触点弹开。
2.触点系统继电器的触点系统一般有常开触点、常闭触点和换向触点。
常开触点在电磁线圈断电时开启，常闭触点在电磁线圈断电时关闭。
换向触点可以在不同状态间切换。
继电器的特性和工作原理有以下几种：1.电压特性：继电器的电压特性通常分为额定电压、动作电压和释放电压。
额定电压是指继电器正常工作的电压范围，低于或高于额定电压可能影响继电器的工作效果。
动作电压是电磁线圈开始发生磁化的电压，释放电压是电磁线圈停止磁化的电压。
2.电流特性：继电器的电流特性也是非常重要的。
其额定电流是指继电器可承载的最大电流值，超过额定电流可能导致继电器烧坏或触点无法闭合。
3.功率特性：继电器的功率特性是指继电器能够承受的最大功率。
功率特性取决于继电器的额定电压和额定电流。
4.继电器的工作时间特性：继电器的工作时间是指继电器从动作电流加到达额定工作状态所经过的时间，通常以毫秒为单位。
较短的工作时间能够提高继电器的响应速度。
5.继电器的寿命特性：继电器的寿命是指继电器在一定的使用条件下可保持正常工作的时间。
继电器的寿命受到多种因素的影响，如电流、电压、负载类型等。
继电器是一种非常常见的电控制装置，广泛应用于各种电气设备中。
它具有可靠性高、工作稳定、成本低廉等特点，适用于自动化控制、通信设备、军事设备等领域。
在实际应用中，我们应根据具体的需求选择合适的继电器，以确保设备的正常运行。
继电器的工作原理
继电器的工作原理引言概述：继电器是电气控制系统中常见的元件，它起到了电路开关的作用。
本文将详细介绍继电器的工作原理，包括其基本组成、工作方式、工作原理以及应用领域等方面，以匡助读者更好地理解和应用继电器。
正文内容：1. 继电器的基本组成1.1 电磁铁：继电器的核心部件，通过电流激励产生磁场，控制继电器的开关状态。
1.2 触点：继电器的开关部份，由触点片和触点弹簧组成，能够实现电路的通断。
1.3 引脚：连接继电器与外部电路的接口，通常包括控制端和输出端。
2. 继电器的工作方式2.1 电流控制型继电器：通过外部电流控制电磁铁的通断，进而控制触点的闭合和断开。
2.2 电压控制型继电器：通过外部电压控制电磁铁的通断，实现触点的开关。
2.3 磁控型继电器：通过外部磁场控制电磁铁的通断，控制触点的闭合和断开。
3. 继电器的工作原理3.1 吸合过程：当电流通过电磁铁时，电磁铁产生磁场，吸引触点片闭合，实现电路通断。
3.2 断开过程：当电流住手流过电磁铁时，电磁铁的磁场消失，触点弹簧的作用下，触点片断开，电路断开。
3.3 双刀触点：某些继电器具有两组触点，可以同时控制两个电路的通断。
4. 继电器的应用领域4.1 自动控制系统：继电器广泛应用于工业自动化控制系统中，如自动化生产线、机器人控制等。
4.2 电力系统：继电器在电力系统中起到保护和控制的作用，如过流保护、短路保护等。
4.3 交通运输：继电器在交通信号灯、电动车辆充电桩等领域发挥着重要作用。
4.4 电子设备：继电器也广泛应用于电子设备中，如计算机、通信设备等。
5. 继电器的发展趋势5.1 小型化：随着科技的发展，继电器正朝着体积更小、功耗更低的方向发展。
5.2 高可靠性：继电器的可靠性是应用的关键，未来继电器将更加稳定可靠。
5.3 智能化：继电器将与传感器、控制器等智能设备结合，实现更智能化的控制。
总结：通过对继电器的工作原理的详细阐述，我们了解到继电器的基本组成、工作方式和工作原理。
3种继电器的工作原理
3种继电器的工作原理继电器是一种常用的电气控制器件，用于在电路中实现电源开关、电流、电压等参数的转换和控制。
它由线圈、触点和机械系统组成，下面将介绍三种常见的继电器工作原理。
1.电磁吸引继电器电磁吸引继电器是最常见的一种继电器类型，也是最早被发明和应用的一种。
它的工作原理基于电磁感应和磁性材料的吸引力。
电磁吸引继电器的线圈通电时会产生一个磁场，这个磁场会使得磁性材料（通常是铁芯）受到吸引力，进而使得触点动作。
当线圈断电时，磁场消失，吸引力也会消失，触点则回到初始位置。
这样就实现了一个开关的状态转换。
电磁吸引继电器的优点是动作迅速，可靠性好，操作电压范围广，适用于大多数低压电路控制。
2.热释放继电器热释放继电器是一种基于热效应的继电器。
它的工作原理是通过线圈通电后产生热量，瞬时升高触点温度，使得金属材料因热胀冷缩而产生变形，从而使触点发生动作。
与电磁吸引继电器相比，热释放继电器在工作上更稳定，因为它使用了热特性来实现触点的动作。
热释放继电器通常用于需要长时间保持触点动作状态的应用场合，如短路保护、过载保护等。
3.固态继电器固态继电器是一种不使用机械触点的继电器，它使用半导体器件（如晶体管、可控硅等）来实现电路的开关和控制。
固态继电器的工作原理是通过输入控制信号来驱动半导体器件，使它们分别处于导通或关断状态，从而实现电路的开关。
固态继电器的优点是快速响应，寿命长，抗振动和抗冲击性能好，而且没有机械触点引起的电弧和火花问题。
因此，固态继电器适用于需要高速和高频率操作的场合，如自动化控制、电机控制等。
总结起来，电磁吸引继电器通过电磁感应实现触点动作，热释放继电器通过线圈产生热效应实现触点动作，固态继电器通过半导体器件的开关控制实现电路的转换。
不同类型的继电器适用于不同的电路控制需求和环境条件，我们可以根据具体情况选择合适的继电器来实现电气控制。
三相继电器工作原理是什么
三相继电器工作原理
三相继电器是一种用于控制三相电路的电器设备，通常用于在工业领域中控制
大型机器和设备。
它的工作原理基于电磁感应和控制电路的设计。
电磁感应原理
三相继电器中的电磁线圈是其关键组成部分。
当通过线圈通以电流时，会产生
一个磁场。
这个磁场会对继电器中的触点产生一定的作用力，从而使触点闭合或打开。
工作原理
1.闭合动作：当三相继电器的线圈通以电流后，磁场会吸引触点，使
其闭合。
这样，电路就会连接起来，允许电流从主电源源进入被控制的设备或电机。
2.断开动作：当三相继电器的线圈停止通电时，磁场消失，触点受弹
簧的作用弹开，从而断开电路，停止电流的流动。
3.过载保护：三相继电器通常还配有过载保护功能。
当被控制的设备
过载时，会导致继电器中的热继故障器受热膨胀，从而使触点瞬间断开，切断电源，达到保护的作用。
应用领域
三相继电器广泛应用于各种需要对三相电路进行控制和保护的场合，比如电机
启停控制、照明系统控制、风机控制等。
其可靠性高、响应速度快，被广泛应用于工业自动化领域。
总结
三相继电器的工作原理基于电磁感应，通过控制电流通断来实现对电路的开闭。
其在工业领域中扮演着重要的角色，为设备的安全运行和电路的可靠控制提供支持。
有效地利用三相继电器，可以提高生产效率，降低维护成本，确保工业设备的稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3种继电器的工作原理
继电器属于一种微电控制器件，在电路中起着自动调节安全保护转换电路等作用。
继电器的工作原理
1、电磁式电磁继的工作原理：
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理：
热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，一般称为热敏开关。
而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器SSR的工作原理：
一般使用于禁止电火花的地方，固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以可控硅和光电隔离型为最多。
国内表达继电器的符号和触点方法
继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。
同时在长方框内或长方框旁标上继电器的文字符号“J”。
继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。
另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。
继电器的触点有下面几种基本形式：
A.动合型：H型；线圈不通电时两触点是断开的，通电后，两个触点就闭合。
以合字的拼音字头“H”表示。
B.动断型：D型；线圈不通电时两触点是闭合的，通电后两个触点就断开。
用断字的拼音字头“D”表示。
C.转换型：Z型；这是触点组型。
这种触点组共有三个触点，即中间是动触点，上下各一个静触点。
线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。
这样的触点组称为转换触点。
用“转”字的拼音字头“z”表示。
继电器的选用方法
1.先了解必要的条件:控制电路的电源电压，能提供的最大电流；被控制电路中的电压和电流；被控电路需要几组、什么形式的触点。
选用继电器时，一般控制电路的电源电压可作为选用的依据。
控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。
2.查阅有关资料确定使用条件后，可查找相关资料，找出需要的继电器的型号和规格号。
若手头已有继电器，可依据资料核对是否可以利用，最后考虑尺寸是否合适。
3.注意器具的容积。
若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。
对于小型电器，如玩具、遥控装置则应选用超小型继电器产品。
继电器的使用注意事项
1、额定工作电压：是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻：是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流：是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
4、释放电流：是指继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
这时的电流远远小于吸合电流。
5、触点切换电压和电流：是指继电器允许加载的电压和电流。
它决定了继电器能控制电压
和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
用技术；指继电器中线圈在失去电流的情况下会产生一个非常高的反相电动势，很容易损坏控制它的电子器件，在使用过程中务必重点考虑在设计电路中引入吸收电路。
