接触器和热继电器区别
热继电器的分类
热继电器的分类热继电器是一种用于控制电路的电器设备。
它的工作原理是利用电热效应，使继电器的触点开合，从而控制电路的通断。
根据其结构和工作原理的不同，热继电器可以分为多种类型。
本文将介绍几种常见的热继电器分类。
一、按结构分类1. 直流热继电器直流热继电器是用于直流电路的一种热继电器。
它的结构与交流热继电器类似，但是由于直流电流的特殊性，直流热继电器的触点材料和结构需要特殊设计。
2. 交流热继电器交流热继电器是用于交流电路的一种热继电器。
它的结构分为开关型和控制型两种。
开关型交流热继电器只有一个触点，可以实现通断控制。
控制型交流热继电器有两个触点，一个用于控制，一个用于输出。
3. 电磁式热继电器电磁式热继电器是一种利用电磁力作用的热继电器。
它的结构分为直接动作型和间接动作型两种。
直接动作型电磁式热继电器的触点直接受电磁力作用，开合速度快，但是寿命较短。
间接动作型电磁式热继电器通过杠杆机构将电磁力转化为机械力，开合速度较慢，但是寿命较长。
4. 热敏式热继电器热敏式热继电器是一种利用热敏元件作为控制元件的热继电器。
它的结构简单，价格便宜，但是精度较低，只适用于一些简单的控制场合。
二、按功用分类1. 过载保护热继电器过载保护热继电器是一种用于保护电路的热继电器。
当电路中的电流超过额定值时，过载保护热继电器会自动断开电路，从而保护电路设备不受损坏。
2. 温度控制热继电器温度控制热继电器是一种用于控制温度的热继电器。
它可以根据设定的温度范围，自动控制电路的通断，从而实现温度的控制。
3. 时间延迟热继电器时间延迟热继电器是一种可以实现时间延迟控制的热继电器。
它可以根据设定的时间参数，延迟开合触点，从而实现时间控制的功能。
4. 电流控制热继电器电流控制热继电器是一种可以根据电流大小进行控制的热继电器。
它可以根据电流的大小，自动控制电路的通断，从而实现电流的控制。
三、应用场合分类1. 交流接触器交流接触器是一种用于控制交流电路的热继电器。
电气自动化中,断路器,接触器,热继电器,中间继电器以及转换开关之间的关系

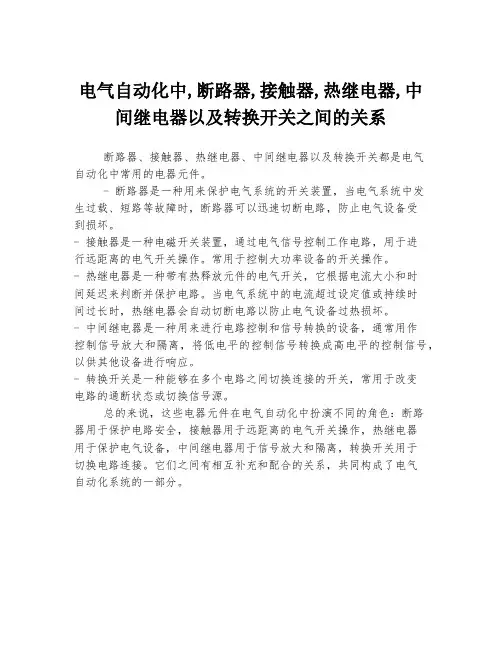

电气自动化中,断路器,接触器,热继电器,中间继电器以及转换开关之间的关系
断路器、接触器、热继电器、中间继电器以及转换开关都是电气
自动化中常用的电器元件。
- 断路器是一种用来保护电气系统的开关装置，当电气系统中发
生过载、短路等故障时，断路器可以迅速切断电路，防止电气设备受
到损坏。
- 接触器是一种电磁开关装置，通过电气信号控制工作电路，用于进
行远距离的电气开关操作。
常用于控制大功率设备的开关操作。
- 热继电器是一种带有热释放元件的电气开关，它根据电流大小和时
间延迟来判断并保护电路。
当电气系统中的电流超过设定值或持续时
间过长时，热继电器会自动切断电路以防止电气设备过热损坏。
- 中间继电器是一种用来进行电路控制和信号转换的设备，通常用作
控制信号放大和隔离，将低电平的控制信号转换成高电平的控制信号，以供其他设备进行响应。
- 转换开关是一种能够在多个电路之间切换连接的开关，常用于改变
电路的通断状态或切换信号源。
总的来说，这些电器元件在电气自动化中扮演不同的角色：断路
器用于保护电路安全，接触器用于远距离的电气开关操作，热继电器
用于保护电气设备，中间继电器用于信号放大和隔离，转换开关用于
切换电路连接。
它们之间有相互补充和配合的关系，共同构成了电气
自动化系统的一部分。
电气控制回路八种常用元件原理介绍1

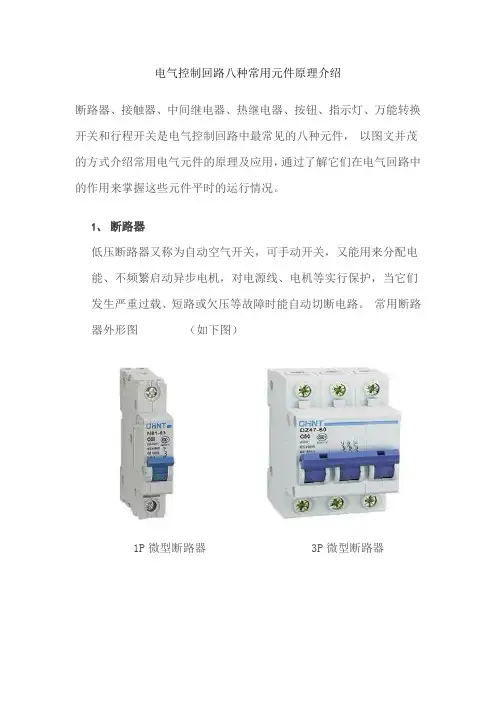

电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。
常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
污水泵控制原理
潜水泵电路原理图一、潜水泵的电路控制部分主要由交流接触器、热继电器、转换开关、指示灯、按钮、液位控制器、潜水泵过热保护器、中间继电器等元件组成。
二、交流接触器（CJ）是一种自动电磁式开关，适用于远距离频繁地接通或分断主电路的用电设备，具有控制容量大、动作可靠、操作效率高、使用寿命长等优点。
交流接触器是利用电磁力作用下的吸合和反向弹簧作用下的释放，使主触点闭合和分断导致主电路的接通和分断。
交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部分构成。
1、电磁系统：由线圈、静铁心、动铁心组成。
线圈电压有220V，380Ｖ，接触器分交流接触器和直流接触器。
铁心用硅钢片叠制而成，做成Ｅ型状。
2、触头：主触头是用于接通和断开主电路，因此触头的质量很重要，必须用紫铜片制成，接触部分还要镀银，为了使触头接触紧密并消除触头开始接通时产生的颤动，在触头上还装有压紧弹簧。
触头采用双断点桥式结构，两触头串连于同一电路中，同时接通或断开。
主触头允许通过较大电流，（接触器的额定电流）称之为一次接线，辅助触头用于自锁、互锁等控制电路，只能通过小电流。
称之为二次接线。
3、灭弧装置：当接触器断开较大电流时，动静触头之间会产生较强的电弧，其产生的光和热易使触头烧坏，因此减小电弧造成的危害至关重要，所以在接触器上装有灭弧罩，触头采用双断点桥式结构，使电弧分成两路，加大了电弧距离，减小触头分断电流，使电弧容易熄灭。
型号为CT10-20、CT10-40。
4、接触器工作原理：线圈通电时产生磁场，使静铁心产生较大的吸引力，以克服弹簧的作用力将动铁心吸合，从而带动主触头闭合，接通主电路。
辅助触头发出各种信号，以达到远距离控制的目的。
当线圈失电或电压下降到一定数额时，静铁心产生的吸引力消失，动铁心在反向弹簧的作用下释放回复原先位置，接触器断开主电路。
三、热继电器：主要是利用电流的热效应对电动机或其它用电设备进行过载保护、断相保护、电流不平衡保护。
接触器和继电器
3.排除机械卡住故障
4.极面生锈或因异物（如油垢、尘埃） 4.清理铁心极面
粘附铁心极面
5.调换铁心或短路环
5.短路环断裂
6.更换铁心
6.铁心极面磨损过度而不平
1.操作频率过高或产品超负荷使用 2.负载侧短路 3.触头弹簧压力过小 4.触头表面有金属颗粒突起或有异物 5.操作回路电压过低或机械上卡住，
2、主触点一般是常开触点，而辅助触点常有两对常 开触点和常闭触点，小型的接触器也经常作为中间 继电器配合主电路使用。
3、交流接触器的触点，由银钨合金制成，具有良好 的导电性和耐高温烧蚀性。
接触器工作原理
4、交流接触器动作的动力源于交流通过带铁芯线圈 产生的磁场，电磁铁芯由两个「山」字形的幼硅钢 片叠成，其中一个固定铁芯，套有线圈，工作电压 可多种选择。为了使磁力稳定，铁芯的吸合面加上 短路环。交流接触器在失电后，依靠弹簧复位。
当输入量(如电压、电流、温度等)达到规定值时，使被 控制的输出电路导通或断开的电器。可分为电气量(如 电流、电压、频率、功率等)继电器及非电气量(如温 度、压力、速度等)继电器两大类。具有动作快、工作 稳定、使用寿命长、体积小等优点。广泛应用于电力 保护、自动化、运动、遥控、测量和通信等装置中。
二、电磁继电器的工作原理
典型产品介绍
CJX8系列交流接触器从9至250A共有12个规格 。
接触器安装及使用
安装前 A、应检查产品的铭牌及线圈上的数据（如额定
电压、电 流、操作频率和负载因数等）是否符合实际
使用要求。 B、 用于分合接触器的活动部分，要求产品动作
灵活无卡住现象。 C、 当接触器铁心极面涂有防锈油时，使用前应
低压机电式接触器和电动机起动器》。或国际标准 IEC60947－4－1：2000标准。
电气控制回路八种常用元件原理介绍
电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。
常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
交流接触器热继电器时间继电器行程开关和按钮的结构及其在控制电路中的作用
交流接触器热继电器时间继电器行程开关和按钮的结构及其在控制电路中的作用交流接触器是一种采用电磁原理工作的电器设备，用来控制大功率电气装置的开关。
其结构主要包括电磁系统和接触系统两部分。
电磁系统由线圈和铁芯组成，通过通电使铁芯磁化产生吸引力，使触点闭合或断开。
接触系统有主触点和辅助触点组成，通过控制主触点的闭合和断开来控制电路的通断。
交流接触器在控制电路中的作用是起到控制和保护作用，使电气装置可以准确地完成所需的运行程序。
热继电器是一种以电流热效应为工作原理的电器装置，用来控制电路中电流大小。
热继电器的结构主要由电热元件、传感系统和驱动系统组成。
电热元件通常是由热敏电阻或热电偶构成，当通过电流过大时，电热元件升温产生热效应，触发传感系统，使触点动作。
热继电器在控制电路中的作用是起到过载保护的作用，当电路中电流超过额定值时，热继电器会自动切断电路，避免电气装置过载损坏。
时间继电器是一种通过定时装置进行时间控制的继电器，主要用于定时启动、延时和断电恢复等操作。
时间继电器的结构主要由电磁系统、触点系统和定时装置组成。
定时装置可以是机械结构或者电子电路，通过控制电磁系统使触点动作。
时间继电器在控制电路中的作用是可以按照预设的时间进行操作，实现定时启动、延时断电或断电恢复的功能。
行程开关是一种用来检测和控制物体位置的开关装置，主要用于自动化系统和机械设备中。
行程开关的结构主要由触点系统和驱动系统组成。
触点系统可以是机械式触点或电子式触点，当物体达到预定位置时触发触点，改变开关状态。
行程开关在控制电路中的作用是可以检测和控制物体位置，当物体达到或离开设定位置时触发相关操作，如开关电路或改变运动方向。
按钮是一种手动操作开关，通常由按压按钮和开关装置组成。
按钮的结构主要由外壳、按钮、触点和弹簧等组成。
当按下按钮时，按钮受力，使触点闭合，完成相应的电路连接。
按钮在控制电路中的作用是提供手动操作信号，可以启动、停止或改变电路的状态。
继电器的原理与应用
整理ppt
27
三、热继电器
热继电器是一种利用电流的热效应来切断电路的保护电器。 在长期过载、频繁起动、欠电压运行或断相运行等可能使 电动机的电流超过它的额定值，可提供过载保护。
按动作方式分为三种
（1）双金属片式：利用双金属片受热弯曲去推动执行机构动 作。（2）易熔合金式：利用过载电流的发热而使易熔合金熔 化而动作。（3）利用材料磁导率或电阻随温度变化而变化的 原理制成。
②触头额定电流比线圈额定电流大得多，可以用来放大信号。
③对于工作电流小于5A的电报控制线路可用中间继电器代替接触器
3型号与符号
JZdz -dzdz
继电器 中间 设计序号
常闭触点数 常开触点数
4选用：线圈电压额定电压应满足电路要求，所需触头数量、种类、容量
（触头额定电压、额定电流）应满足被控制线路要求，还要考虑电源种类
3定期检查继电器各零部件是否有松动及损坏现象，并保 持触头的清洁。
整理ppt
14
二、时间继电器
从得到输入信号（线圈通电或断电）起，需经过一定时间的 延时后才输出信号（触点的闭合或分断）的继电器称为时间 继电器。
分类：按延时原理和延时类型分：
延时原理
电磁式：结构简单，价格低廉，延时较短，且只能用于 直流断电延时 电动式：延时精度高，延时范围大（可达几十小时） 价格贵。
7
5电流继电器符号
6电流继电器的选用： ⑴线圈的额定电流：一般按电动机长期工作的额定电流来选 择。对于频繁起动的电动机额定电流可选大一个等级。⑵触 头种类、数量、额定电流与复位方式应满足控制线路要求。 ⑶过电流继电器的整定电流一般取电动机额定电流的1.7~2.5 倍，频繁起动的场合可取电动机额定电流的2.25~2.5倍。欠 电流继电器的整定电流一般整取理pp额t 定电流的0.1~0.2倍。 8
接触器和继电器的区别全解
继电器个接触器的区别电磁式的继电器和接触器，它们的工作原理应该说是一样的。
有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。
如何区别呢？区别的方法就是看它们具体的用途了。
继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路（与“主电路”对比）。
接触器主要作用是用来接通或断开主电路的。
所谓主电路是指一个电路工作与否是由该电路是否接通为标志。
主电路概念与控制电路相对应。
一般主电路通过的电流比控制电路大。
因此，就如一楼的朋友说的，容量大的接触器一般都带有灭弧罩（因为大电流断开会产生电弧，不采用灭弧罩灭弧，将烧坏触头）。
如果某个主电路工作电流较小，这时完全可以采用通常作为继电器用的电器来作为通断主电路的器件。
即将继电器作为接触器使用。
但若某个主电路工作电流非常大，以至于使用通断主电路的接触器容量非常大，要使这样的接触器工作的电流也非常大，也就是说它的控制电路中流过的电流非常大，用普通的继电器难以通断其控制电路。
这时，可以选择某个原来作为接触器使用的电器来作为该控制电路的通断用，这个接触器在这个场合的作用就是继电器接触器主要是用于一次回路的，可以通过较大的电流（可达几百到一千多A），继电器是用于二次回路的只能通过小电流（几A到十几A），实现各种控制功能，继电器的触点较多，种类也很多，有时间继电器，交流继电器，电磁式继电器等分类很细，主要用于二次保护用接触器电流较大，一次为铁磁线圈和主触头。
在继电器的触点容量满足不了要求时，也可以用接触器代替。
当接触器的辅助触点不够用时可加一继电器作辅助触点来实现各种控制。
设计不一样，样子一看就看出来了，一个就是是为直接控制电器设备强调大电流通短可靠性触电不烧结，一个是为了控制继电器或其他辅助设备（灯光阀体之类的），强调功能性，原理是一样的，设计理念不一样，就如同电力电缆和信号电缆，你就是用同轴接个灯炮也能亮（只要耐压够）其本身也可以供电，如共电式的电视系统；你用小线径电力电缆做控制电缆也可以，没甚么分别，但是但从使用领域和设计方向上完全是不同的，根本就是两种东西。
接触器在电路里起到什么作用
接触器在电路里起到什么作用1简单说，作用就是用小电流来控制大电流负载，可以远距离控制，同时可以自锁互锁，防止误动作造成事故，由于是小电流控制，使得保护电路简单可靠2继电器和接触器在电路中分别起到什么作用本质区别就是承受的载荷不同，电流容量大的是接触器，小的是继电器，还有区别使用在主回路的用接触器，控制回路用继电器。
3热继电器，接触器，断路器都能躲过电机的起动电流吗？为什么啊？里面的什么装置在起作用能热继电器，启动前双金属片是冷的。
启动电流虽大，加热双金属片也要有个过程。
如果时间短，不会热到跳闸的地步。
其他两种情况也类似。
4简要说明热继电器，接触器的工作原理及电路中作用接触器和热继电器都是电动机起动工作及保护线路中的器件，它们的作用是电动机出故障或负载超过额定负荷，电动机电流超过额定电流后，热继电器触点动作，一般是常闭触点打开，切断了给电动机供电的接触器线圈回路，接触器开路，切断了电动机电源，保护了电动机，避免了损坏5指出接触器，继电器在电路中的作用，并说明它们在实际电路应用中有何区接触器的作用是用来接通和分断较大的电流信号，驱动电机等功率设备；继电器的作用是用来进行信号的转换，不同电压等级的设备之间控制信号的接口，其触点承载能力一般较小，用来驱动接触器等电器元件。
6简要说明热继电器，接触器的工作原理及电路中作用接触器和热继电器都是电动机起动工作及保护线路中的器件，它们的作用是电动机出故障或负载超过额定负荷，电动机电流超过额定电流后，热继电器触点动作，一般是常闭触点打开，切断了给电动机供电的接触器线圈回路，接触器开路，切断了电动机电源，保护了电动机，避免了损坏。
7试以三相笼型异步电动机单向Y/△降压启动为例，说明动力电路及继电器-接触器控制线路的特点这玩意有什么特点，无非就是启动的时候电机内绕组接成星形，电机内每相绕组电压为220V。
正常运行时，电机内绕组接成三角形，电机内每相绕组电压为380，才用星三角启动，可以降低启动时的电压8指出接触器，继电器在电路中的作用，并说明它们在实际电路应用中有何区接触器的作用是用来接通和分断较大的电流信号，驱动电机等功率设备；继电器的作用是用来进行信号的转换，不同电压等级的设备之间控制信号的接口，其触点承载能力一般较小，用来驱动接触器等电器元件。
交流接触器和热继电器
线圈工作电压为24V的继电器，则线圈本身可以工作在24V的控制回路中，其触点则要看该继电器触点的允许指标，极可能允许工作在380V的回路中。
只要你不将使用在低压的继电器触点，去控制高电压，就不会有问题，否则触点会跳弧烧坏。
240V小型的中间继电器肯定能控制380V的交流接触器的线圈电路的通断的。
接触器其主要结构为主触点，辅助触点，和用以连接线圈的触点，主触点控制电机等负载的开断，辅助触点其功能为实现主回路的自锁，互锁等功能，线圈通电控制接触器中间磁铁的通断电，实现主回路的通断。交流接触器与直流接触器的区别也在于对于线圈通电的是直流还是交流。
接触器静态触点即不通电：NO常开NC常闭。一般说的自锁点用常开点，你可以这样想接触器通电吸合辅助触点常开变常闭，常闭变常开。这个就跟家里面的照明拉线开关有点像一个是用手拉，一个是通电吸合衔铁来机械传动。多数回路自锁点于开机按钮并联，当按向开机按钮接触器吸合同时与开机按钮并联的接触器触点接通实现电机连续运转。如果开机按钮并联的这点不接，就变成了点动
辅助触头一般是在控制电路中用的，在里面需要靠这些辅助触头来锁住接触器的，不然你按钮一松不就又要断电了。况且你需要多个接触器一起用的时候，每个接触器一般会有相关的开合关系组合，比如A开了B一定不能开之类的。那位电工具体看就是他的经验，也就是人家吃饭的本事了。
工作原理：接触器的线圈是接于低压设备的控制回路中，当线圈两端电压达到额定值的70%以上时，使铁心磁饱和吸合衔铁，同时带动其主触点接通主电源至电气设备，当接触器的线圈失电后衔铁释放，主触点断开切断设备主电源。
继电器的线圈根据直流、交流、电流、电压的不同接于相应的回路中，当满足线圈吸合的条件时，吸合衔铁，带动其常开常闭接点相应动作，在回路中起到不同的作用，有些继电器可长期带电，有些则不能，所以回路中有些继电器即便失电也不会造成电气设备的停运，而有些继电器即便得电业不会造成设备的启动运转。
交流接触器、热继电器、时间继电器、行程开关和按钮的结构及其在控制电路中的作用
交流接触器、热继电器、时间继电器、行程开关和按钮的结构及其在控制电路中的作用继电接触器控制大量应用于对电动机的起动、停转、正反转、调速、制动等控制，从而使生产机械按既定的要求动作；同时也能对电动机和生产机械进行保护。
交流接触器有一个铁心线圈吸引衔铁动作，还有三个主触点和若干辅助触点。
主触点接在主电路中，对电动机起接通或断开电源的作用，线圈和辅助触点接在控制电路中，可按自锁或联锁的要求来联接，亦可起接通或断开控制电路某分支的作用。
接触器还可起欠压保护作用。
选用接触器时，应注意它的额定电流、线圈电压及触点数量。
热继电器主要由发热元件、感受元件和触点组成。
发热元件接在主电路中，触点接在控制电路中。
当电动机长期过载时，主电路中的发热元件通过感受元件使接在控制电路中的动断（常闭）触点断开，因而接触器线圈断电，使电动机主电路断开，起到过载保护作用。
选用热继电器时，应使其整定电流与电动机的额定电流基本一致。
在自动控制系统中，有时需按时间控制原则换接电路，采用时间继电器可以达到上述要求。
时间继电器种类很多，按其基本功能有通电延时和断电延时两类，它们的延时时间可按要求事先整定。
本实验选用通电延时的晶体管式时间继电器，它有一个延时断开的动断（常闭）触点，一个延时闭合动合（常开）触点，这种时间继电器延时范围大。
在生产中有时需要控制生产机械的行程和位置，采用装有限位开关的控制电路可解决此类问题。
限位开关又称行程开关，一般具有一对动合（常开）触点和一对动断（常闭）触点。
其操作机构有直杆式、单臂滚轮式、双臂滚轮式等，它是由装在运动部件上的档块来撞动的，具有瞬时换接触点，大部分品种具有自动复位的特点。
控制电路原理图中所有电器的触点都处于静态位置，即电器没有任何动作的位置。
例如：对于继电器接触器，是指其线圈没有电流时的位置；按钮是指没有受到压力时的位置。
1．三相异步电动机直接起动和正反转控制的原理，图1是异步电动机直接起动的控制电路。
热继电器为什么要与交流接触器在一起配合使用
热继电器为什么要与交流接触器在一起配合使用点击看大图，那是个连续运行控制，左边是主电路，右边是控制电路其实热继电器不是说一定要与交流接触器配合使用，只是交流接触器是用来控制电动机的通断的，而热继电器是用来保护电动机使之不过载的，都和电动机有关，所以他们就一起配合使用了。
原理如下当按下按钮SB2时，交流接触器线圈KM得电了，它的主触点闭合了，所以电动机就开始运行了，同时辅助触点闭合起自锁作用，这时即使松开按钮SB2，电动机还是稳定的运行的。
如果此时出现故障，电动机过载了，那么过大的电流加在热继电器FR的热敏元件上,触发热继电器的常闭触点断开，从而切断了交流接触器线圈回路，而交流接触器线圈失电后，主触点也就复位断开了，那么电动机就停下来了。
我不知道你对电控的知识掌握了多少，看你的问题，估计你掌握的不多，那我就讲的罗嗦点了左图的FR是热继电器的热敏元件，串在电路中，右边的FR是热继电器的常闭触点，当热敏元件过热时，它就断开左图的KM是交流接触器的主触点，右图下KM是接触器线圈，右图上KM是交流接触器的辅助触点起自锁作用。
只要线圈得电，所有触点状态均变化且保持到断电为止。
电容补偿中,热继电器和接触器连用的功能是什么??需要投入或切除电容时,自动补偿器会给接触器一个信号,让接触器闭合或断开,热继电器的作用是过负荷保护,电流过大时会延时让接触器断开.热继电器为什么控制回路里不通,主回路里通？热继电器是一种电气保护元件。
它是利用电流的热效应来推动动作机构使触头闭合或断开的保护电器，主要用于电动机的过载保护、断相保护、电流不平衡保护以及其他电气设备发热状态时的控制。
热继电器的工作原理：由电阻丝做成的热元件，其电阻值较小，工作时将它串接在电动机的主电路中，电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成，左端与外壳固定。
当热元件中通过的电流超过其额定值而过热时，由于双金属片的上面一层热膨胀系数小，而下面的大，使双金属片受热后向上弯曲，导致扣板脱扣，扣板在弹簧的拉力下将常闭触点断开。
断路器、接触器、继电器、空气开关、变频器
•万能断路器也叫框架是断路器，切断电流大，主要用于MCC进线电源，智能断路器里面带有CPU，可以处理短路、过载、过压、欠压等多种保护功能，可以电动或手动功能强大，•负荷开关只是将负荷断开，没有任何保护功能，可以带载切断电源,适用于电源开关或作维修开关，在关闭的位置可以被锁定，以防止别人误操作•空气开关具有短路、过载保护功能，根据脱扣曲线的不同可以分为B、C、D几个等级，B型曲线脱扣最快，适合用于电子产品的过载保护，C型曲线适用于常用的配电及保护，D型曲线适用于电机的保护。
环境温度会对脱扣电流有所影响。
空气开关可以安装一些辅助触点以实现更多的功能•继电器继电器是控制系统中用途最广的一种电器元件，主要用于信号隔离、转换及功率放大，原理也很简单，使用时要注意线圈的工作电压及触点的最大工作电流•接触器接触器原理与继电器相同，主要用于主回路的通断控制，因此控制的功率比继电器大•热继电器原理为双金属片的热效应，可以检测到过载信号，但不能直接切断主回路，必须通过控制回路控制切断主回路•软起动器软起动器的主要作用是降低电机的启动电流，减少启动对电网和机械的冲击，减小机械的损耗，一般只有功率大的电动机才会使用，因为软起动器只有电机启动的时候才工作，有时为了节省成本，可以使用单台软起动器控制多台电机工作，但控制电路相对要复杂•变频器变频器在工业控制中使用非常广泛，我们平时接触到的变频器基本上都是交流变频器。
主要是用它来控制设备运行的速度，也可以降低电机的启动电流，使用变频器时，变频器会根据负载情况输出功率，所以使用变频器会比不使用变频器节能。
由于变频器工作时会产生高次谐波，会对周围的用电设备产生干扰等电磁兼容问题，如果客户有这方面的要求，还需要加电抗滤波器以消除高次谐波的影响，变频器和电机之间的电缆就如同电磁波的发射天线，会对周围的设备产生干扰，我们一般都采用带屏蔽的动力电缆。
•安全栅安全栅应用在防爆要求的系统里，可以满足0、1、2区的防爆要求，可以在在防爆区带电维修操作，也不会有安全问题，其主要原理就是限制它的能量级，使其产生的电火花不足以引爆可燃气体，安全栅要放在非防爆区，接防爆区一侧的端子为蓝色，电缆也使用蓝色，以和其他电缆区别•马达断路器主要用于电机的保护，其原理是根据电流流过产生的热效应，上面有微调旋钮，可以调整过载电流，当电流达到设定的电流一段时间以后，断路器将脱扣切断电路，当电流达到标称电流的12倍时（可以认为是短路），断路器直接脱扣，没有延时。
接触器、继电器
时间继电器
• 电磁式时间继电器：铁芯上有铜套 • 空气式时间继电器：利用空气阻尼（通、 断电延时） • 电动式时间继电器：微型电动机——延时 （较少用） • 电子式控制时间继电器：电子电路——延 时（应用广泛）
空气阻尼式时间继电器
时间继电器
固态继电器
• 固态继电器，简称SSR，它是用半导体器 件代替传统电接点作为切换装置的具有继 电器特性的无触点开关器件。 • 固态继电器一般由两个输入控制端、两个 输出端组成，输入端加上电流或脉冲信号 到一定电流值后，输出端就能从断态变成 通态。 • 特点：安全可靠、无噪声、吴火花、无电 磁干扰、耐振荡等优点
固态继电器
继电器的十大品牌
继电器市场份额
• 目前工业继电器市场的集中度较高，排名前五的企业已经 占据了一半以上的市场份额，排名前十的企业占据了市场 份额的70%。 • 大陆主要工业继电器企业以外资品牌为主，其中日本品牌 占据半壁江山，处于主导地位;欧美品牌与大陆品牌数量 尽管较多，但部分企业规模较小;台湾品牌在大陆影响力 较弱。目前大陆品牌只有明达与宏发进入了前十名。 • 欧姆龙与和泉两家日本企业是目前工业继电器市场的领先 企业，两家企业合计市场份额约为35%;欧姆龙在工业继 电器市场更是占据了绝对优势，占据市场份额的近1/4， 远远甩开了其它企业。
接触器实物接线图
接触器常见品牌
• 国际知名品牌：ABB、施耐德、西门子、 三菱、GE通用电气、美国穆勒、艾默生、 法国罗格朗、常熟开关、正泰、德力西、 人民电器。 • 国内知名品牌：常熟开关、正泰、德力西、 人民电器、大全、环宇、上海电气、天水 长城、浙江电器、长城电器。
低压接触器市场分布
接触器中国市场分布
接触器的用途
• 接触器可用于远距离频繁地接通和分断交 直流主电路和大容量用电设备。 • 主要用于控制交直流电动机，压缩机，泵， 也可用于小型发电机、电热装置、电焊机、 电容器组等设备。 是最常见的一种低压控 制电器元件。
继电器的原理与应用
4时间继电器的符号
5时间继电器的型号
JS7-ȩA
继电器 时间
设计序号
结构设计稍有改动 1通电延时，无瞬时触点
基本规格代号 2通电延时，有瞬时触点 3断电延时，无瞬时触点
4断电延时，有瞬时触点
J S 23 - ȩ /A
继电器
安装方式
时间 设计序号
延时时间
1---螺钉安装式 2---卡轨安装方式 1 --- 0.2~0.3S 2 --- 10~180S
三、热继电器
热继电器是一种利用电流的热效应来切断电路的保护电器。 在长期过载、频繁起动、欠电压运行或断相运行等可能使 电动机的电流超过它的额定值，可提供过载保护。
按动作方式分为三种
（1）双金属片式：利用双金属片受热弯曲去推动执行机构动 作。（2）易熔合金式：利用过载电流的发热而使易熔合金熔 化而动作。（3）利用材料磁导率或电阻随温度变化而变化的 原理制成。
空气阻尼式：结构简单，价格低廉，延时范围较大
（0.4~180S),有通电延时和断电延时两种,延时误差大.
分
晶体管式:延时范围（几分~几十分）比空气阻尼式长，
类
比电动式短；延时精度比空气阻尼式好，比电动式略差。
通电延时 延时类型 断电延时
（一）电磁式时间继电器
由电磁式继电器U形铁心上装上阻尼套筒构成 。
继电器
总论
1概念：继电器是一种根据电气量（电压、电流）或非电气量 （热、时间、转速、压力等）（输入信号）的变化，接通和断 开控制电路（小电流电路），以完成自动控制或保护（电力拖 动装置）任务的电器。
2结构：由感测机构、中间机构和执行机构组成。
感测机构把感测到的电气量或非电气量传递给中间机构，将 它与预定（整定）值相比较，当达到预定值（过量或欠量） 时，中间机构使执行机构动作，从而接通或断开电路。
接触器、断路器、继电器区别与关联
几类常用开关的国标定义：1)接触器：能够接通、承载和分断正常电路条件下电流的一种非手动操作机械开关电气.可实现远距离控制、频繁通断的负载主要用于电机启动、停机控制。
是一种“控制用”开关。
接触器类似于断路器，是用弱电来控制接通或者切断强电的，主要用于动力回路。
扩展资料：交流接触器的工作原理是利用电磁力与弹簧弹力相配合，实现触头的接通和分断的。
交流接触器有两种工作状态: 失电状态(释放状态) 和得电状态(动作状态)。
当吸引线圈通电后，使静铁芯产生电磁吸力，衔铁被吸合，与衔铁相连的连杆带动触头动作，使常闭触头断接触器处于得电状态;当吸引线圈断电时，电磁吸力消失，衔铁在复开，使常开触头闭合，位弹簧作用下释放，所有触头随之复位，接触器处于失电状态。
2)负荷开关：在断开位置上，能够满足对隔离器所规定的隔离要求的一种开关。
可实现电流的彻底、安全分断，主要用于负载的安全维护，是一种“维修用”开关。
3)断路器：能够接通、承载和分断正常电路条件下电流；也能在规定的非正常条件下，接通、承载一定时间和分断电流的一种机械开关电器。
可实现过载、短路保护主要用于负载和短路的保护,是一种“保护用”开关。
4)继电器：是用于控制回路的，一个继电器往往有几对常开/常闭节点，可以用于不同的控制回路，它的节点不能通过大电流，一般不用于动力回路；接触器类似于断路器，是用弱电来控制接通或者切断强电的，主要用于动力回路。
继电器，接触器应该说是同一类型的器件，通过线圈而达到小电流控制大电流的作用，而断路器就是通常说的自动开关，是一种开关器件，它具有分断负载电流的作用。
断路器和接触器都是用来接通和断开电路的。
一般情况下，断路器的额定电流比接触器大(目前中压接触器最大为630A)；断路器具有很好的短路电流开断能力(目前中压系统最大可做80KA)，而接触器需要和熔断器配合才能开断短路电流；接触器的额定电流开断次数要比断路器多(一般都超过30万次)，适合频繁操作。
接触器的分类
接触器的分类接触器是一种电气元件，可用于控制电路的开关和保护。
它们通常用于工业和商业应用中，以控制电机、照明和加热设备等。
接触器的分类可以根据不同的标准进行。
本文将介绍几种主要的分类方法。
一、根据工作原理分类1. 磁力接触器磁力接触器是一种使用电磁铁控制电路的开关。
当电磁铁通电时，它产生的磁场会吸引动铁芯，使接触器闭合。
当电磁铁断电时，动铁芯会回到原始位置，使接触器断开。
磁力接触器通常用于大功率负载的控制。
2. 热继电器热继电器是一种使用热敏元件控制电路的开关。
当负载电流过大时，热敏元件会被加热，使接触器断开。
热继电器通常用于电机的过载保护。
3. 时间继电器时间继电器是一种使用时钟机构控制电路的开关。
它们可以在一定的时间间隔内控制电路的开关。
时间继电器通常用于定时控制电路，如定时开关灯光等。
二、根据电压等级分类1. 低压接触器低压接触器通常用于电压低于1000V的电路中。
它们可以控制小功率负载，如照明和家用电器等。
2. 高压接触器高压接触器通常用于电压高于1000V的电路中。
它们可以控制大功率负载，如电动机和变压器等。
三、根据额定电流分类1. 小型接触器小型接触器通常用于额定电流小于10A的电路中。
它们通常采用直流控制电路，可以控制小功率负载。
2. 大型接触器大型接触器通常用于额定电流大于10A的电路中。
它们通常采用交流控制电路，可以控制大功率负载。
四、根据操作方式分类1. 手动接触器手动接触器需要手动操作才能控制电路的开关。
它们通常用于测试和维护电路。
2. 自动接触器自动接触器可以通过自动控制电路的开关。
它们通常用于自动化控制系统中。
以上是接触器的一些常见分类方法。
不同的分类方法适用于不同的应用场景。
在选择接触器时，需要根据具体的应用需求选择适合的接触器。
接触器
早期在交流电路中常采用空气阻尼型时间继电器 ，它 是利用空气通过小孔节流的原理来获得延时动作的。 它由电磁系统、延时机构和触点三部分组成，凡是继 电器感测元件得到动作信号后，其执行元件（触头） 要延迟一段时间才动作的继电器称为时间继电器
2.固态继电器
固态继电器是由微电子电路，分立电子器件，电力电 子功率器件组成的无触点开关。用隔离器件实现了控 制端与负载端的隔离。固态继电器的输入端用微小的
控制信号，达到直接驱动大电流负载。
4.中间继电器
中间继电器：用于继电保护与自动控制系 统中，以增加触点的数量及容量。 它用 于在控制电路中传递中间信号。中间继电 器的结构和原理与交流接触器基本相同， 与接触器的主要区别在于：接触器的主触 头可以通过大电流，而中间继电器的触头 只能通过小电流。所以，它只能用于控制 电路中。 它一般是没有主触点的，因为 过载能力比较小。所以它用的全部都是辅 助触头，数量比较多。新国标对中间继电 器的定义是K，老国标是KA。一般是直 流电源供电。少数使用交流供电。
通用接触器可大致分以下两类 1交流接触器。主要有电磁机构。触头系统。灭弧装置等组成。。常用的是CJ10。CJ12。 CJ12B等系列。。。 2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和 结构基本上与交流接触器是相同的。 按主触点连接回路的形式分 直流接触器 交流接触器 按操作机构分 电磁式接触器 永磁式接触器 永磁交流接触器是利用磁极的同性相斥、异性相吸的原理，用永磁驱动机构取代传统的电磁铁 驱动机构而形成的一种微功耗接触器。 永磁接触器-松峰 安装在接触器联动机构上极性固定不变的永磁铁，与固化在接触器底座上的可变极性软磁铁相互 作用，从而达到吸合、保持与释放的目的。软磁铁的可变极性是通过与其固化在一起的电子模块 产生十几到二十几毫秒的正反向脉冲电流，而使其产生不同的极性。根据现场需要，用控制电子 模块来控制设定的释放电压值，也可延迟一段时间再发出反向脉冲电流，以达到低电压延时释放 或断电延时释放的目的，使其控制的电机免受电网晃电而跳停，从而保持生产系统的稳定。 按驱动方式分 气动式接触器液压式接触器电磁式接触器
1.5kw三相异步电机接触器和热继电器
1.5kw三相异步电机接触器和热继电器以下是对题目[1.5kw三相异步电机接触器和热继电器]的分析和解答。
第一步：引言（200字）在现代工业中，电机是一种非常重要的设备。
而对于大型电机来说，为了保护其安全运行和延长使用寿命，通常需要使用接触器和热继电器来控制和保护电机。
本文将详细介绍1.5kw三相异步电机接触器和热继电器的原理、应用和选型。
第二步：异步电机和其工作原理（500字）异步电机是一种常见的交流电动机，由定子和转子构成。
通过在定子上加上三相交变电流，在定子产生的磁场作用下，使转子参与转动。
其原理是利用磁场的相互作用力来实现电能转化为机械能的目的。
第三步：1.5kw三相异步电机特点（300字）1.5kw三相异步电机具有功率较小、体积小、重量轻、散热性能好等特点。
因此，它常常用于家用电器、小型机械设备和自动化系统中，适用于各种工业和民用领域。
第四步：接触器的作用和原理（500字）接触器是一种电器元件，用于控制电路的通断。
它一般由电磁励磁系统和机械传动系统组成。
当电磁线圈受到激磁作用时，产生一个磁场，使得接点闭合。
通过控制接触器的线圈电压，可以控制电路的通断，从而实现对电机的启动、停止和正反转等功能。
第五步：1.5kw三相异步电机接触器的选型（800字）选择适合的接触器对于1.5kw三相异步电机的使用是非常重要的。
我们需要考虑的因素包括电压等级、容量、使用环境等。
一般来说，针对1.5kw三相异步电机，我们应选择额定近似于电机额定容量的接触器，以保证电路的安全和可靠性。
第六步：热继电器的作用和原理（500字）热继电器是一种根据电路中电流或电压的变化来控制电路的元件。
当电路中的电流或电压超过或低于设定值时，热继电器会触发并打开或关闭电路。
它采用了热膨胀原理，通过利用电流通过导线产生的热量来实现电路的自动保护。
第七步：1.5kw三相异步电机热继电器的选型（800字）在选择1.5kw三相异步电机热继电器时，我们需要考虑额定电流、设置电流、触发时间等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接触器在电路里起到什么作用
1就接触器简单来说，作用就是用小电流来控制大电流负载，可以远距离控制，同时可以自锁互锁，防止误动作造成事故，由于是小电流控制，使得保护电路简单可靠
2继电器和接触器在电路中分别起到什么作用
本质区别就是承受的载荷不同，电流容量大的是接触器，小的是继电器，还有区别使用在主回路的用接触器，控制回路用继电器。
3热继电器，接触器，断路器都能躲过电机的起动电流吗？为什么啊？里面的什么装置在起作用能
热继电器，启动前双金属片是冷的。
启动电流虽大，加热双金属片也要有个过程。
如果时间短，不会热到跳闸的地步。
其他两种情况也类似。
4简要说明热继电器，接触器的工作原理及电路中作用
接触器和热继电器都是电动机起动工作及保护线路中的器件，它们的作用是电动机出故障或负载超过额定负荷，电动机电流超过额定电流后，热继电器触点动作，一般是常闭触点打开，切断了给电动机供电的接触器线圈回路，接触器开路，切断了电动机电源，保护了电动机，避免了损坏
5指出接触器，继电器在电路中的作用，并说明它们在实际电路应用中有何区
接触器的作用是用来接通和分断较大的电流信号，驱动电机等功率设备；
继电器的作用是用来进行信号的转换，不同电压等级的设备之间控制信号的接口，其触点承载能力一般较小，用来驱动接触器等电器元件。
6简要说明热继电器，接触器的工作原理及电路中作用
接触器和热继电器都是电动机起动工作及保护线路中的器件，它们的作用是电动机出故障或负载超过额定负荷，电动机电流超过额定电流后，热继电器触点动作，一般是常闭触点打开，切断了给电动机供电的接触器线圈回路，接触器开路，切断了电动机电源，保护了电动机，避免了损坏。
7试以三相笼型异步电动机单向Y/△降压启动为例，说明动力电路及继电器-接触器控制线路的特点
这玩意有什么特点，无非就是启动的时候电机内绕组接成星形，电机内每相绕组电压为220V。
正常运行时，电机内绕组接成三角形，电机内每相绕组电压为380，才用星三角启动，可以降低启动时的电压
8指出接触器，继电器在电路中的作用，并说明它们在实际电路应用中有何区
接触器的作用是用来接通和分断较大的电流信号，驱动电机等功率设备；
继电器的作用是用来进行信号的转换，不同电压等级的设备之间控制信号的接口，其触点承载能力一般较小，用来驱动接触器等电器元件。
举例说明自锁，互锁的作用
假设有两个接触器：A，B，分别控制两台电机。
A接触器的起动接点为Qa，把A的常开辅助点，并联于Qa，即为自锁。
自锁的作用：起动接点Qa闭合，A接触器吸上，A的常开辅助点闭合，即使Qa断开，A接触器由自己的辅助点保持吸上状态，此为自锁。
把A的常闭辅助点串联在B接触器的线圈回路；同时，把B的常闭辅助点串联在A接触器的线圈回路，则为互锁。
互锁的作用：A接触器吸上；则B接触器不能吸上，反之亦然。
