九年级物理上册 第十三章 电路初探单元测试卷附答案

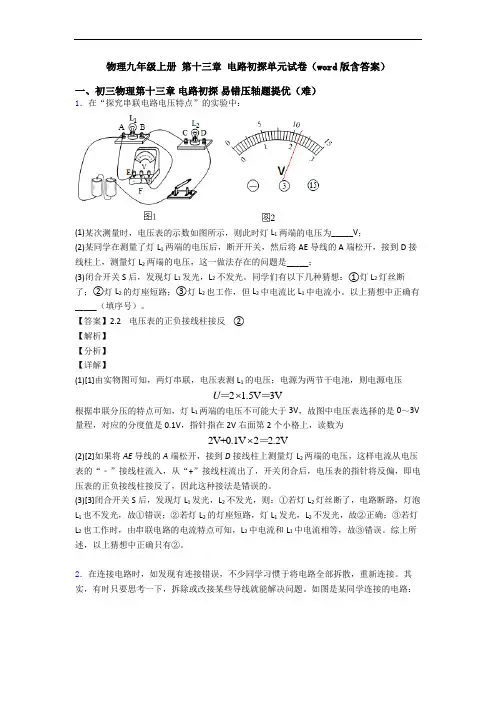

九年级物理上册第十三章电路初探单元测试卷附答案一、初三物理第十三章电路初探易错压轴题提优（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝2 1.5V3VU⨯根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。

由此得知导线分压可能是造成结论与猜想不符的原因。

为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。

【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。

[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。

(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。

(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。

3．瑞瑞和欢欢在网络上看到用土豆点亮LED小灯泡的视频，为了验证视频的真实性，他们找来一些物品，按照视频中的方式连接了如图所示的实验电路：(1)闭合开关后，LED小灯泡果真被点亮了。

此时，土豆相当于电路中的__________，该装置实现的能量转化是___________能转化为电能；(2)为什么土豆能够点亮LED小灯泡呢？通过查找资料他们了解到：铜片和锌片在电解质（即土豆中富含的果酸）的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流。

由此可知，该土豆电池的正极是________片；(3)为了验证土豆电池的正负极，他们还可以选用下列实验仪器中的_______（填字母代号）进行判断；A．小灯泡 B．电压表 C．电阻极板铜片和铝片间的电压/V铜片和锌片间的电压/V(4)根据获得的知识，瑞瑞和欢欢又找来了更多物品进行创新实验。

在果蔬中插入不同金属制成的极板（极板材料不同），并保持两块极板间的距离、极板与果蔬的接触面积不变，测量两块极板之间的电压，结果如上表中数据及相关条件可知：果蔬电池的电压与________和________有关。

【答案】电源化学铜 B 果蔬种类极板材料【解析】【分析】【详解】(1)[1][2]闭合开关后，土豆消耗化学能，产生电能，使LED小灯泡被点亮，所以土豆相当于电路中的电源，该装置实现的能量转化是化学能转化为电能。

(2)[3]铜片和锌片在电解质的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流，因为电流方向与电子定向移动方向相反，则电流方向是由铜片流向锌片，而电流是从电源正极流出，所以该土豆电池的正极是铜片。

(3)[4]当土豆电池可以作为电源时，接上电压表，其指针会发生偏转，故据此能判断该电池是否有电压，当电压表正向偏转时，与电压表正接线柱相连的是正极，而灯泡和电阻不能判断出电池的正负极。

故选B。

(4)[5][6]分析表中数据可知，当极板材料相同、果蔬种类不同时，果蔬电池的电压不同，可见果蔬电池的电压与果蔬种类有关；当极板材料不同、果蔬种类相同时，果蔬电池的电压不同，可见果蔬电池的电压与极板材料有关。

由此可得：果蔬电池的电压与果蔬种类和极板材料有关。

4．在“探究串、并联电路电流的特点”的实验中：（1）小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是_____。

线路连接正确后，再次闭合开关S，此时，灯L1较亮，灯L2较暗。

你认为通过灯L1中的电流_____（大于/小于/等于）通过灯L2中电流。

（2）为了验证你的判断是否正确，如果给你一个电流表，如何进行实验验证？验证方案：_____；如果要求不增加任何其他器材的情况下，如何设计实验验证？验证方案：_____。

（3）当把电流表接入电路中C点时，闭合开关后发现L1和L2均不发光，电流表无示数。

为了找出故障原因，小红用电压表进行检测，发现AB间电压为3V，AC间电压为3V，BC 间电压为0．则电路故障可能是_____。

A．L1断路 B．L1短路 C．L2断路 D．L2短路（4）排除故障，继续实验，测得通过A、B、C各点的电流的数值，为了验证结论的普遍性，下一步他的操作是_____。

（5）接着小红继续探究并联电路中干路的电流与各支路电流之间的关系，他用三个完全相同的电流表设计了如丙所示的电路。

① 闭合开关后，电流表A、A2的示数如图丁所示，则：灯L1中的电流为_____A；灯L2中的电流为_____A。

② 在某次操作中，小红闭合开关后，发现电流表的指针都能偏转，但电流表A、A2指针偏转角度相同，他仔细检查电流表都完好，试分析造成此现象的原因可能是什么？说出两例_____；_____。

【答案】电流表正负接线柱接反了等于见解析见解析 A 换用不同规格的灯泡多次测量 0.54 0.46 两个电流表的量程不一样灯L1的灯丝断了【解析】【详解】(1)[1]小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是电流表正负接线柱接反了；[2]根据串联电路电流的规律，通过灯L1中的电流等于通过灯L2中电流；(2)[3]为了验证猜想是否正确，如果给出一个电流表，则可以：断开开关，将电流表接在A 处，闭合开关，记下电流表示数；重复上面的步骤，将电流表分别接在B、C处，比较各处的电流大小；[4]如果不增加任何其他器材，则可以：对换原电路中灯L 1、L 2的位置，闭合开关，再次观察比较两灯泡的亮度：若L 2比L 1亮，则猜想正确，若仍是L 1比L 2亮，则猜想不正确；(3)[5]当把电流表接入电路中C 点时，闭合开关后发现L 1和L 2均不发光，电流表无示数，说明电路中有断路故障；用电压表进行检测时，测得AC 间电压为3V ，说明开关没有断路、电源是完好的；测得AB 间电压为3V ，说明此时电压表通过L 2与电源两极相连，则L 2没有断路；测得BC 间电压为0，说明此时电压表不能与电源两极相连，则L 1断路了；故选A ；(4)[6]排除故障，继续实验，测得通过A 、B 、C 各点的电流的数值，为了验证结论的普遍性，下一步他的操作是换用不同规格的灯泡多次测量；(5)[7]由丙图可知，电流表A 1测灯泡L 1的电流，电流表A 2测灯泡L 2的电流，电流表A 测的是干路电流；闭合开关后，电流表A 、A 2的示数如图丁所示，由并联电路的电流特点可知，A 的示数应大于A 2的示数，但图中电流表A 的偏转角度较小，所以电流表A 的量程是0～3A ，电流表A 2的量程是0～0.6A ；则由丁图可知电流表A 的示数（干路电流）是1A ，电流表A 2的示数（灯L 2中的电流）是0.46A ，则灯L 1中的电流为12-1A -0.46A 0.54A I I I ===[8]电流表A 、A 2的指针都能偏转，并且偏转角度相同，原因之一可能是两个电流表的量程不一样；原因之二可能是灯L 1的灯丝断了，导致两只电流表是串联在一起的，所以示数相同。

5．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A 1无示数、电流表A 2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S ，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S 后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．6．小刚和小强在组成串并联电路的实验中.（1）在连接电路过程中，开关应该是__________的．（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将__________ (选“发光””不发光”)，出现__________现象．（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c这一根导线，就能成为两灯_______联的正确电路．小强将多余的c导线拆除以后，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L1亮．对此，下列判断中正确的是__________ (A．灯L1开路B．灯L2开路C．开关S开路D．灯L2短路)（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，并画出改动后的导线．（______）【答案】（1)断开（2)不发光，短路（3)串,B（4)【解析】试题分析：（1）在连接电路过程中，开关应该是断开的．（2）闭合开关，电流从电源正极经导线A.开关、导线B.C.e回到电源负极，没有经过任何用电器，造成电源短路，两个灯泡都不发光．（3）拆除导线c，电流经导线A.开关、导线B.灯泡L1、导线D.灯泡L2、导线e回到电源负极，电路只有一条电流的路径，两灯串联．闭合开关S时，小电灯L1、L2都不亮，电路存在断路．用一段导线的两端接触A.B两点时，两灯都不亮；接触C.D两点时，两灯也不亮；说明此两种情况下，电路仍是断路．接触E、F两点时，只有灯L1亮．导线、电源与灯L1构成通路，故障位置是灯L2开路，答案为B．（4)将导线b从D点拆下，接到C点，灯L1、L2并联．考点：电路7．如图所示是小明“探究串联电路中电压的关系”的实验电路图.（1）实验步骤：A．按如图所示接好电路，闭合开关前，滑片P应调至最_____端.(填“左”或“右”) B．滑片P移至适当位置，用电压表测出定值电阻R0两端的电压U1.C．保持_________D．保持滑片P不动，用电压表测出a、b两点之间的电压U.E.移动滑片P的位置，重复步骤B、C、D两次.（2）讨论交流：小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和.另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和.你认为______的结论更合理，理由是（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为_______V.（4）小明按图甲接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数.经检查，除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是______为进一步确定故障，应_______【答案】右滑片P位置不动。
