锅炉水压试验的水温问题
水压试验用水温度探讨
水压试验用水温度探讨江苏省特种设备安全监督检验研究院戚怀松摘要通过对水压试验用水温度低于气温会结露进行分析，提出了产生的原因和解决问题的方法关键词：水压试验水温度《蒸汽锅炉安全技术监察规程》第208条规定：水压试验应在周围气温高于5℃时进行，低于5℃时必须有防冻措施。
水压试验用的水应保持高于周围露点的温度以防锅炉表面结露，但也不宜温度过高以防止引起汽化和过大的温差应力，一般20～70℃。
现在许多企业为了省事，直接抽取地下水进行水压试验。
一般在冬季由于地下水温度高于气温，只要气温能满足条件，可以直接抽取地下水进行水压试验。
但在夏天气温比较高，而地下水温相对较低，很容易在锅炉表面结露，在焊缝处产生水珠水雾，影响我们的判断，那该怎么处理呢？我们可以根据试验现场的空气相对湿度（用湿度计测量，且湿度计价格极其低廉，容易实现）来确定具体的露点温度，只要试验用水的温度不低于此露点温度就行了。
下面我来给大家介绍相关术语的概念：1、湿空气：指的是干空气与水蒸气的混合物，室内外的空气都是含有一定水蒸气的湿空气。
2、空气湿度：指空气中水蒸气的含量。
是用来表示空气中水汽多寡亦即干湿程度的物理量。
⑴水蒸汽分压力，是假想空气中的水蒸汽单独占有空气的总容积，并且具有与空气相同温度时所产生的压力。
由前面的内容已经知道，大气是干空气和水蒸汽组成的混合理想气体。
因此，大气压力必须是干空气分压力和水蒸汽分压力之和。
水蒸汽分压力的大小是衡量空气中水蒸汽多少的一个指标。
既然空气中的水蒸汽分压力愈大，表示空气中的水蒸汽含量愈多，那么，空气中水蒸汽的含量是否会无限量的增多呢？也就是说，空气中容纳水蒸汽的量是不是无限的呢？实验表明：空气中容纳水蒸汽的量不是无限的。
在一定温度下，空气中容纳水蒸汽的量有一个最大值。
温度越高，空气中容纳的水蒸汽量的最大值也越大，反之，温度越低，容纳水蒸汽量的最大值也就越小。
⑵饱和水蒸气分压力( p s)：在一定温度和气压下空气中所能容纳的水蒸气量有一定的限度，水蒸气量达到最高限度的空气称饱和空气，这时的水蒸气分压力称饱和水蒸气分压力。
锅炉的水压试验
水压试验工艺(1)、压试验前的检查与准备水压试验应在锅炉本体及管路系统全部组装完毕，一切受压元件的焊接和热处理工作全部结束，无损探伤及有关检查项目合格，并且受压元件上点焊各种部件（勾钉、耳板等）都完成后进行。
主要内容如下：1、承压部件的安装工作应全部完成。
试验范围内受热面及锅炉本体管路的管道支吊架安装牢固，临时上水、升压、放水、放气管路应安装完毕，放水管应从锅炉存水最低处下集箱排污口接出，过热器如有疏水装臵也应装好排水管路，放气管应从锅炉最高点接出并列向排水点。
2、管道及锅筒上全部阀门应按规定装齐，垫好垫片，拧紧螺栓。
除排气阀外，各阀门处于关闭状态。
安全阀不能与锅炉一起进行水压试验，以防止失灵损坏，在试验前应在暂时隔开措施，对于弹簧安全阀不允许用压紧弹簧的方法来压死安全阀。
同时要注意在隔载安全同时不得将阀杆压歪。
对于暂时不装仪表的法兰口及与其他系统的连接出口也要临时隔开封闭。
3、组合及安装水冷壁及锅筒和的一切临时加固支撑、支架全部割除并清理干净，保证试压时锅筒与和受热面及管道的自由伸缩。
4、锅炉内部锈污应彻底清理干净。
检查锅筒、集箱内有无安装时用的工具和其他杂物，检查通完球的管子是否有堵塞，待将锅筒、集箱、管子清理干净后，再将人孔、手孔关严。
清理现场和平台，将与水压试验无关的所有物品搬离。
集箱内焊渣及锈污也要从手孔中清扫出来，确认锅炉内部干净后按要求封闭人孔及手孔。
6、清除焊缝、胀口附近一切污物及铁锈。
受热面管子及本休管道的焊口在试压合格前不准刷防锈漆。
在胀口及焊口岸处搭设脚手架以便试压时进行检查，所有合金钢部件的光谱复查工作要全部完成。
7、准备好水源及试压泵。
试压至少装两支压力表，一支装在上锅筒上，一支装在试压泵的出口处，以便相互对照升压。
试验压力以汽包或过热器出口联箱处的压力表读数为准。
锅炉水压试验的水温应高于周围空气的露点温度，以防止锅筒、集箱表面结露，影响对渗漏的检查。
一般水温为20～70℃，不宜过高。
锅炉水压试验要求
锅炉水压试验要求、步骤及注意事项1水压试验的要求1.1锅炉的水压试验，一般分为额定工作压力的水压试验和超水压试验，锅炉本体(包括过热器)超压试验压力为汽包额定工作压力的1.25倍，再热器超压试验压力为再热器进口额定工作压力的1.5倍。
1.2遇到下列情况之一时，需进行超压水压试验：a.新安装的锅炉在开始试运前；b.锅炉受压部件经过重大改造或更换后；c.运行中的锅炉每六年进行一次（结合大修后进行）。
1.3遇到下列情况之一时，需进行工作压力水压试验：a.一般大、小修或抢修后锅炉，在检修后做工作压力的水压试验；b.停炉备用超过30天以上者，点火前须做工作压力的水压试验；c.再热器系统水压试验一般不做，特殊情况由技术部门提议，总工程师批准后执行。
1.4锅炉的水压试验，应按<<电力工业锅炉容器监察规程>>的有关规定执行。
1.5锅炉水压试验须附有试验方案及措施，并经总工程师批准。
1.6试验操作应由运行值长统一指挥，指定二人负责控制压力和监视压力表。
1.7联系检修在主蒸汽、再热蒸汽管道上的所有恒力吊架和顶部吊挡装置中的所有弹簧吊架，均应用插销或定位片予以临时固定（水压结束后拆除）。
以免这些吊架超载失效。
1.8水压试验时，锅炉上应安装不少于二块校检合格的压力表（要求压力表精度0.5级以上，量程40Mpa），试验压力以上部汽包压力表读数为准，控制室的汽包压力表及过热器出口压力表由热工人员校验与上部压力表一致。
1.9升压时应作好事故预想，严防超压，紧急情况（如给水泵失控，调门失控等）可顺序采取下列措施：a.开启过热器联箱疏水门；b.开启汽包事故放水门；c.开连排或定排门；d.紧急停给水泵。
2水压试验范围2.1第一回路包括给水管道、省煤器、汽包、下降管、水冷壁、过热器、主蒸汽管道以及联箱和相连接的管道。
2.2第二回路包括冷再管道、再热器、热再管道和有关联箱及相连管子。
2.3所有排汽管、疏水管、仪表管、加药管的水压试验做至二次阀。
锅炉水压试验措施
Q/GDNMDS国电年内蒙古热电有限责任公司技术措施# 锅炉水压试验措施前言本标准依据GB/T19001-2000、GB/T28001-2001、GB/T24001-2004管理体系标准化工作要求，结合本公司质量安健环管理及实现管理规范的要求制定。
本标准由内蒙古东胜热电有限责任公司标准化委员会提出。
本标准由本公司发电部负责起草、归口并负责解释。
本标准主要起草人:审核：批准：本标准于年月日首次发布。
本标准的版本及修改状态：A/0.1范围为了对锅炉机组的水压试验过程进行规范，指导公司相关部门正确地进行锅炉水压试验的检查准备及操作等工作，确保水压试验能安全地进行，依据公司《集控运行规程》，特制定锅炉机组的水压试验措施。
本措施适用于国电内蒙古东胜热电有限责任公司。
2规范性引用文件国电内蒙古东胜热电有限责任公司《集控运行规程》3定义和术语3.1锅炉水压试验锅炉大小修及受热面检修后，为检验锅炉承压部件的严密性，必须进行锅炉工作压力的水压试验。
4水压试验的组织措施：4.1 水压试验的总指挥：试运指挥部。
4.2 水压试验的参加部门及人员：安全监察部、发电部、检修部相关人员及当值值长和运行值班员参加。
4.3 水压试验的现场指挥者：当值值长。
4.4 各部门对本部门所负责的水压试验准备情况、工作情况及检查情况及时向水压试验总指挥汇报，由水压试验总指挥统一协调。
5水压试验前的准备工作：5.1 安装单位负责将汽包上的安全门应采取制动措施，防止安全门动作。
5.2 安装单位负责加装主蒸汽管道、再热蒸汽进、出口管道上的水压试验堵阀。
5.3 安装单位部负责将汽包、给水、主蒸汽、再热器压力表进行校验(汽包和再热器就地压力表必须是校验合格的量程为试验压力的1.5～3倍的精密压力表)。
5.4 安装单位部负责将汽包水位保护退除。
5.5 检修部中心对水质进行化验，必须是合格的除盐水。
5.6 发电部负责恢复水压试验系统正常，并确认下列阀门位置正确：5.6.1 关闭炉底蒸汽加热总门及各下联箱的进汽门。
发电厂锅炉水压试验试验方法及步骤
发电厂锅炉水压试验试验方法及步骤1、试验方法1.1 试压用水和水温根据《电力建设施工及验收技术规范》（化学篇）中有关要求，锅炉水压试验采用除盐水。
因水压试验后过热器和再热器中的水不能放尽，为了保护过热器和再热器不受腐蚀，故除盐水加入适量的氨和联胺，其氨的浓度为400~500毫克/升，联胺为150毫克/升。
在上水过程中，按比例加入水箱中搅拌均匀，使PH值大于9.5~10。
根据我们安装类似锅炉中同类汽包水压试验要求：水压试验时汽包壁温推荐保持值为≥35℃，故上水温度为35℃~70℃。
当汽包壁温<35℃时，则应对其进行加热。
加热汽源为辅汽联箱来。
1.2 上水系统上水系统利用1000m3和碱冲洗水箱作为上水水箱，上水泵利用碱冲洗水泵，其流程为：化学除盐水→1000m3水箱→补水泵→除氧器→临时管道→碱冲洗水箱（对除盐水进行加药→碱冲洗水泵→临时管道接至紧急放水管和下降管分配器疏水管（一次汽）或冷段入口减温水管（二次汽）1.3 加热系统1.3.1 从辅汽联箱来加热碱冲洗水箱。
1.3.2 从辅汽联箱来接至汽包连排管加热汽包。
1.3.3 从辅汽联箱来接至邻炉加热管对水冷壁进行加熱。
1.3.4 从辅汽联箱来接至除氧器对除盐水进行加热。
1.4 升压系统升压泵采用天津通用机械厂生产的3D -S - 40/22型电动试压泵2台，进行升压工作。
一次汽系统升压：利用低过进口集箱疏水管进行升压。
二次汽系统升压：利用再热冷段减温水管进行升压。
1.5 放水系统1.5.1 省煤器放水：利用入口集箱疏水点接至排水母管排入地沟。
1.5.2 水冷壁放水：利用上水管接至排水母管放水。
1.5.3 过热器放水：利用其疏水管接至排水母管放水。
1.5.4 再热器放水：利用低再上水管放水。
1.6 放空气利用设备上所有放空管作放空气用。
2、试验步骤2.1 气压试验为了保证水压试验一次成功，在锅炉上水前对整个系统进行风压试验，试验压力为0.4~0.6MPa，以便于提前发现泄漏点，及时清除泄漏隐患。
锅炉水压试验的范围

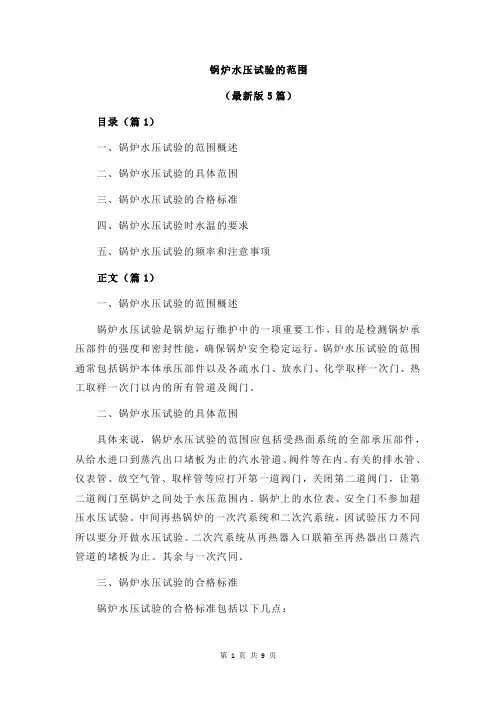

锅炉水压试验的范围（最新版5篇）目录（篇1）一、锅炉水压试验的范围概述二、锅炉水压试验的具体范围三、锅炉水压试验的合格标准四、锅炉水压试验时水温的要求五、锅炉水压试验的频率和注意事项正文（篇1）一、锅炉水压试验的范围概述锅炉水压试验是锅炉运行维护中的一项重要工作，目的是检测锅炉承压部件的强度和密封性能，确保锅炉安全稳定运行。
锅炉水压试验的范围通常包括锅炉本体承压部件以及各疏水门、放水门、化学取样一次门、热工取样一次门以内的所有管道及阀门。
二、锅炉水压试验的具体范围具体来说，锅炉水压试验的范围应包括受热面系统的全部承压部件，从给水进口到蒸汽出口堵板为止的汽水管道、阀件等在内。
有关的排水管、仪表管、放空气管、取样管等应打开第一道阀门，关闭第二道阀门，让第二道阀门至锅炉之间处于水压范围内。
锅炉上的水位表、安全门不参加超压水压试验。
中间再热锅炉的一次汽系统和二次汽系统，因试验压力不同所以要分开做水压试验。
二次汽系统从再热器入口联箱至再热器出口蒸汽管道的堵板为止。
其余与一次汽同。
三、锅炉水压试验的合格标准锅炉水压试验的合格标准包括以下几点：1.汽包压力 5min 压降不超过 0.5MPa；2.在受压元件金属壁面和焊缝上没有水珠和水雾；3.承压部件没有发现残余变形。
四、锅炉水压试验时水温的要求锅炉水压试验时，水温应在一定范围内，主要原因如下：1.水压试验时水温一般在 3070c 范围内，以防止引起汽化或出现过大的温差应力，或因温度高的热膨胀，致使一些不严密的缺陷不宜发现。
2.水温应保持高于周围环境露点温度，以防止承压元件表面结露，使检查工作难以分辨是露珠还是因不严密渗水所形成的水珠。
3.合金钢承压元件水压试验时的水温，应该高于所用钢材的低温脆性转变温度，防止在实验过程中承压部件因冷脆出现裂纹。
五、锅炉水压试验的频率和注意事项锅炉水压试验的频率一般为大修一次，小修一次。
根据设备具体技术状况经集团公司锅炉监察部门同意后，可适当延长或缩短间隔时间。
锅炉水压试验
锅炉水压试验锅炉水压试验锅炉汽水系统在安装或检修完毕后应进行整体水压试验，以检验冷态下各承压部件的严密性，检查锅炉承压部件是否有残余变形，判断其强度是否足够。
水压试验时，承压系统内部充满高压水，其压力能均匀传递到各个部位。
如承压部件上有细小的孔隙，或焊口、法兰、阀门堵头等处不严密，水就会渗漏出来。
如承压部件的薄弱部位承受不了高压时就会发生永久变形，甚至破裂。
所以根据水压试验的渗漏、变形和损坏情况及时处理消缺，就能达到锅炉承压部件检验的目的。
一、水压试验的范围及用水要求锅炉水压试验的范围原则上包括受热面系统的所有承压部件，即从锅炉给水隔绝门到主蒸汽出口一次隔绝门以内的所有管道、阀门、疏放水系统、减温水系统、温度测量、压力测量、仪表管件等。
再热汽系统的试验范围从汽机高压缸排汽到低温再热器进口，经高温再热器出口到汽机中压缸联合汽门前。
由于试验压力不同，锅炉的一次汽系统和再热汽系统的水压试验是分开进行的。
水压试验中，不同设备所充注的水有所不同：l、对于汽包、水冷壁等，由于它们可将水完全放尽，因此可充进较少处理的水，当然，如果充进经除盐处理的水会更好；2、对于过热器系统，一般必须使用除盐水，以防止其内部出现沉积、局部腐蚀等情况；3、对于不锈钢部件，充注的水中应除去钠、钾、氯化物及硫化物，否则将出现合金点蚀、晶间化学腐蚀及应力腐蚀开裂。
为简化操作，一般水压试验用加氨或联胺处理后合格的除盐水：联氨浓度200ppm，PH值为lO左右。
水压试验的用水温度，一般由以下因素决定：l、水温应高于露点温度，如低于露点温度则难于区分真假漏水情况；2、水温太高则容易发生蒸发汽化，不易看清渗漏；3、合金钢部件的水压试验用水温度应高于该钢种的脆性转变温度；4、进入汽包的水温与汽包壁温间差距不应大于40℃。
综上所述，水压试验水温一般在30—50℃之间，不得低于21℃，也不能高于80℃。
水压试验时环境温度应高于5℃，否则必须有防冻措施。
水压试验
水压试验1．锅炉承压部件经过检修后，一般应进行水压试验，以检验受热面、汽水管道及阀门严密性。
2．水压试验有两种，一种工作压力（4.2MPa）的水压试验，另一种是1.25倍工作压力(5.26MPa)的水压试验，即超压试验。
3．如果抢修、检查工作需要，锅炉承压部件工作压力下的水压试验可随时进行。
但超压实验会使锅炉受到额外的应力，这对锅炉寿命有影响。
因此应严格地控制超压水压试验的次数，需要做超压水压试验时，必须由生产厂长（总工）及有关技术人员研究决定。
4．水压试验须在锅炉承压部件检修完毕，汽包，联箱的孔门封闭严密，汽水管道及其阀门附件连接完好，堵板拆除后进行。
5．水压试验时，炉运人员负责上水和升压操作，炉修人员及有关焊工负责承压部件的检查，并设专人负责监视与控制最终压力。
6．水压试验前的阀门开关状态应按“锅炉启动前阀门开关位置要求”决定。
7．进行水压试验时，应有防止安全阀动作的措施。
8．水压试验前的检查与准备工作完毕后，可按上水要求向锅炉上水，上水水温一般不超过100℃。
9．锅炉充满水，在汽包空气门冒水时，关闭过热器疏水门及汽包空气门，并进行一次全面检查。
10.锅炉升压时，应调整给水总门旁路门控制升压速度，升压速度一般为每分钟0.1～0.3MPa，并有防止超压的措施。
11.当升压至3MPa时，停止升压，做全面检查，如有渗漏，则应消压后进行处理，如无渗漏可缓慢升至工作压力。
12.水压试验合格后，如有必要再做超压试验时，应先解列就地水位计，然后再调整给水旁路门，缓慢升压至1.25倍工作压力，保持5分钟，再降压到工作压力，开始进行全面检查，并将就地水位计投入。
13.升压至工作压力时，严密关闭给水总门旁路过，停止上水升压，进行全面检查。
14.水压试验合格的标准：①停止上水（在给水门不漏的条件下）保持5分钟，压力不降值不超过0.2MPa(2kgf/C㎡)②承压部件无漏水及湿润现象。
③承压部件无残余变形的迹象。
15.水压试验若不合格，则应查明，予以消除缺陷，若合格后需要放水时，应联系化学值班人员化验水质，如水质合格可回收，否则应排掉。
锅炉一次汽系统水压及超压试验
一、锅炉一次汽系统水压及超压试验1·试验范围：电动给水泵出口—省煤器—汽包—炉水泵系统—水冷壁过热器系统—汽轮机主汽门2准备工作 4.1 启动凝结水系统，进行三台炉水泵高压水系统清洗，水质合格后投入连续注水。
4.2 除氧器水位正常，水质合格，除盐水的氯离子小于0.20mg/l，联氨或丙酮肟含量为200--300 mg/l，PH值为10—10.5，投入加热保持水温60℃-70℃之间。
4.3 汽水系统的阀门操作：（1）关闭过热器电磁安全阀手动门；（2）关闭高压旁路隔离阀，开启门后疏水；（3）关闭高压旁路减温水隔离阀；（4）关闭机侧主汽门前各疏水阀、放气阀；（5）关闭1、2号小机高压进汽电动阀。
关闭小机高压进汽电动阀前疏水；（6）关闭主汽至轴封电动截止阀、电动调节阀及手动截止阀（阀后疏水开启）；（7）开启1、2、3号高加水侧进、出口电动门，关闭旁路电动门；（8）关闭1、2号汽泵出口电动门；（9）关闭一、二级减温水各门；（10）关闭各给水泵出口至过热汽减温水门；（11）关闭各给水泵抽头至再热汽减温水门；（12）关闭连排一、二次门及取样门；（13）关闭5%旁路手动门一、二次门及至疏扩各阀门；（14）关闭顶棚管入口疏水各阀门；（15）关闭省煤器放水各阀门；（16）关闭前、后墙放水各阀门；（17）关闭分隔屏及后屏至吹灰各阀门；（18）关闭炉水加药阀、饱合蒸汽、过热蒸汽、炉水取样、给水取样一、二次阀；（19）关闭减温水系统各疏水阀；（20）开启汽包及过热汽系统各空气阀（见水后关闭）；（21）开启高压旁路隔离阀后疏水；（22）开启小机高压进汽电动阀后疏水；（23）开启各段抽汽管道疏水阀；（24）开启汽包及一次汽系统各压力表一、二次阀；（25）开启高排逆止门前、后疏水阀及疏水罐放水阀；（26）开启主汽门阀体疏水阀。
锅炉水压试验时如何防止汽轮机汽缸进水
一、锅炉水压试验存在哪些汽缸进水的风险？锅炉水压试验按照压力分为正常压水压试验和超水压试验；按照系统分为过热系统水压试验和过热系统水压试验，试验压力高，系统复杂，操作多，因此对于汽机侧也有很大的影响，主要会有以下方面的原因会导致汽缸进水。
1、锅炉过热器堵板阀不严，炉水漏入主蒸汽管道。
汽机高压主汽门，调节汽门不严，使给水通过进入汽轮机；2、锅炉再热器出口堵板阀不严，炉水漏入再热蒸汽管道。
汽机中压汽门，调节汽门不严，进入汽轮机；3、锅炉再热器入口堵板阀不严，炉水漏入冷再管道，高排逆止门不严，水从高排逆止门出漏入气缸；4、高旁减温水门不严，给水从高旁减温水门漏至高排逆止门后冷再管道，然后从高排逆止门进入气缸；5、锅炉过热器堵板阀不严，炉水漏入主蒸汽管道。
汽机高旁减压阀不严，水漏至高排逆止门后冷再管道，然后从高排逆止门漏入气缸；6、高低加水侧泄露，高低加满水，水从抽气管道进入气缸；7、凝结泵运行低压轴封减温水门不严，凝结水从汽封进入汽轮机；8、除氧器满水水从四抽或门杆、轴封漏器管道返至汽轮机。
二、锅炉水压试验时，防止汽缸进水的技术措施1、锅炉水压试验时，汽机在启动凝结泵前将低压封减温水手动门，电动门关闭并加关严密，高、中、低压封四个供汽手动门加关严密，关闭夹层加热联箱供汽手动门，气动门，关闭夹层进汽左右手动门；关闭四抽至除氧器电动门，开启门前疏水手动门。
2、在启动给水泵前，将高旁减温水手动门，电动门，调节门关闭并加关严密，调门后有放水至无压手动门的开启放水门。
再热二次系统不打压时关闭中间抽头碰到手动门。
3、开启主汽、再热管道疏水门至无压放水门，开启高排逆止门前疏水门，开启高排逆止门后疏水至无压放水门，关闭气缸夹层联箱进汽电动门，手动门，关闭夹层进汽左右手动门，开启夹层联箱疏水。
（禁止开启高排逆止门前疏水至无压放水门）4、开启高逆止门前后疏水罐底部排污门，观察是否有水漏出来判断冷再管道是否有水。
5、凝结泵，给水泵启动后锅炉上水打压期间，期间应加强对气缸温度的监视和抄表，监视好高排逆止门后压力管道壁温，高旁后压力和温度，高排温度，有异常时及时汇报值长停止上水打压并采取停运给水泵等措施6、锅炉上水打压期间，联系热控禁止在DEH调试系统上进行试验及其他工作，防止高中压主汽门、调门误开。
锅炉打水压试验的合格标准、步骤及安全注意事项
一、试验目的:1、锅炉检修后进行工作压力水压试验，以检查锅炉受热面及其它承压部件有无泄漏现象；尤其是锅炉受热面管大面积更换后的焊口及检修的阀门、管道的泄漏情况，确保锅炉的检修质量。
2、通过水压实验，检验受热面经过多年运行后的强度水平，在机组冷态暴露问题，及时处理，确保机组启动后安全稳定运行。
二、锅炉工作压力水压试验范围：炉本体汽水系统水压试验范围：从给水操作台到汽机自动主汽门前，工作压力为18.62mpa，超压试验压力为23.28mpa。
再热器系统水压试验范围：从再热器冷段入口水压试验堵阀至再热器热段出口水压试验堵阀，工作压力为 3.71mpa，超压试验压力为5.57mpa。
（一）水压试验压力：按照压力容器监察规程要求，本次＃1锅炉大修后过、再热系统水压试验做超压试验。
（二）锅炉水容积（吨）三、水压试验时检查的重点：1、大包内联箱、导汽管、减温器喷嘴定位螺栓焊缝、温度测点管座角焊缝；2、低温过热器、省煤器；3、修后各换管处和堆焊处；4、各给水、减温水、疏放水管座角焊缝等；5、水冷壁两排悬吊管穿墙处（折烟角部位）；6、后竖井前包墙管穿墙处（水平烟道转向处）；7、本次更换过的受热面管子焊缝。
8、各部承压阀门填料、自密封、阀盖、阀芯是否泄漏。
四、水压试验应具备的条件：1、与一、二次汽、水系统有关的工作全部终结或停止，工作票已终结或收回押到值长处；2、锅炉受热面管子更换完毕，并经探伤合格；所有修复焊口都已经无损探伤及有关检查合格；3、汽包安全阀、过/再热器安全阀用水压试验专用装置隔离，过热器PCV阀前手动门关闭，汽包就地双色水位计要参与工作压力试验，做超压试验前必须隔绝汽包就地双色水位计、电接点水位计。
热工过热汽、再热汽流量变送器及汽包三个差压水位计变送器隔绝。
设计中未考虑到水压试验的其它部件必须隔离；4、蒸汽管道及大包内部支吊架检查；主蒸汽管道恒力、弹簧支吊架处用导链临时固定；5、汽水系统所有阀门正确安装就位，经过传动试验合格，受热面管子或承压部件上的鳍片、密封件、人孔门和热工监测件、保温及外护板均恢复。
锅炉水压试验
锅炉水压试验一、水压试验种类及其目的锅炉水压试验分为两种：一种是在制造厂进行的水压试验，一种是在用户处进行的水压试验。
水压试验时产生的薄膜应力不得超过受压元件材料在试验温度下屈服点的90％，且应尽量减少超压水压试验的次数，以免引起金属材料的损伤。
对于在用户处进行的水压试验，除安装验收和定期检验外，当锅炉具有下列情况之一时，也需进行水压试验：（1）锅炉新装、迁移或改造后。
（2）停运一年以上，需要恢复运行前。
（3）锅炉受压元件经重大修理或更换后：1）过热器管或省煤器管全部拆换时；2）水冷壁管或主炉管拆换一半以上时；3）汽包（或锅壳）或联箱经挖补修理后；4）除受热面管子外，锅炉受压部件经过焊接或较大面积堆焊后；5）更换汽包、联箱后。
（4）锅炉严重超压达1.25倍工作压力及以上时。
（5）锅炉严重缺水后，受热面大面积变形时。
（6）一般每六年进行一次超压试验，特殊情况下经上级同意，可适当延长或缩短间隔时间，并结合大修进行。
（7）根据锅炉设备的运行情况，对受压部件有怀疑时，也可进行水压试验。
水压试验前应对锅炉进行内部检查，必要时还应进行强度核算。
这里着重介绍一下新安装锅炉的超水压试验。
当锅炉受热面系统安装好后，进行安装验收时，要进行一次整体的水压试验。
所谓锅炉超水压试验是指以水为介质，以高于锅炉工作的压力对锅炉各承压部件进行的超压试验，其目的是检验锅炉受压部件的严密性和耐压强度。
水是一种液体，具有液体的各种特性，其可压缩性很小，受到压力作用时，便以大小相等的压力向各方面传递，均匀地作用到各受压元件的各个部位。
如果承压部件的某个部位有细小孔隙时，水就会发生渗漏，某承压部件强度不够时，就会变形和损坏。
根据水压试验时检查出来部件缺陷的位置及缺陷的性质，可以采取相应措施进行处理，以消除运行中的隐患。
当然，由于水压试验是在冷态下进行时，不能安全检查出锅炉在热态工作时可能存在和出现的问题，因此对于锅炉不允许以试验压力来确定锅炉的实际工作压力。
【实战经验】锅炉过热器水压试验操作方案
【实战经验】锅炉过热器水压试验操作方案一、水压试验条件及范围1.水压试验条件（1）机炉两侧汽水系统检修工作已经全部结束，汽水系统阀门安装、调试完毕，热工元件复位，各人孔门、检查孔封闭，检修人员离开现场。
（2）过热器出口加装水压试验堵板，水压试验结束后及时拆除。
（3）闭式水系统、辅汽系统、给水系统具备投运条件。
（4）汽轮机高中压主汽门、调节门关闭，高、中压缸疏水门开启。
（5）水压试验期间就地压力表处人员与主控室间应有可靠的通讯联系。
（6）水压试验采用除盐水，水温控制在50℃且水温与汽包壁温之差小于20℃。
（7）所有膨胀指示器安装完毕并调整至零位。
（8）主、再热器管道及联箱吊架封闭。
（9）高旁前后压力表及温度表、主汽温度、第一级金属温度、第一级蒸汽温度、高中压外缸上下缸（中排和高排）金属温度、汽封蒸汽温度显示准确。
（10）氢密封备用油泵、EH油泵停止运行，断电。
（11）再热器已放水。
2.试验范围过热器打水压范围及介质流向：电动给水泵→汽机侧高压给水管道(高加走旁路）→炉侧给水管道→省煤器→汽包→炉水循环泵→水冷壁→蒸汽导管→过热器→末级过热器出口堵阀。
3.28 低温过热器出口右侧空气门上水排气后关29 分隔屏过热器出口管空气门上水排气后关30 后屏过热器出口空气门上水排气后关31 左侧末过出口管空气门上水排气后关32 右侧末过出口管空气门上水排气后关33 右侧汽包水位变送器水侧一次门开34 左侧汽包水位变送器水侧一次门开35 右侧汽包水位变送器汽侧一次门开36 左侧汽包水位变送器汽侧一次门开37 左侧汽包水面计水侧一次门开38 右侧汽包水面计水侧一次门开39 左侧汽包水面计汽侧一次门开40 右侧汽包水面计汽侧一次门开41 汽包去连排手、电动门关42 化学取样门关43 左侧汽包水面计放水门关44 右侧汽包水面计放水门关45 省煤器供汽包U形管放水门关46 顶棚管入口联箱疏水手动门关47 顶棚管入口联箱疏水电动门关48 后包墙下联箱左侧疏水手动门关49 后包墙下联箱右侧疏水手动门关50 前包墙下联箱左侧疏水手动门关51 前包墙下联箱右侧疏水手动门关52 后包墙下联箱左侧疏水电动门关53 后包墙下联箱右侧疏水电动门关54 前包墙下联箱左侧疏水电动门关55 前包墙下联箱右侧疏水电动门关56 省煤器再循环门关57 一级省煤器放水手动门、电动门关58 二级省煤器入口放水手、电动门关59 给水取样一、二次门关60 连排扩容器排大气气动门开61 A炉水循环泵出口门开62 B炉水循环泵出口门开63 C炉水循环泵出口门开64 炉水循环泵入口联箱加药一、二次门关72 B炉水循环泵泵壳放水一、二次门关73 B炉水循环泵出口门前、后放水一、二次门关74 炉水循环泵电机冷却器及隔热体低压冷却水投入75 炉水循环泵注水门注满水后关闭76 一级左侧减温水电动门后放水门关77 一级左侧减温水关断门、调节门、电动门关78 一级右侧减温水电动门后放水门关79 一级右侧减温水关断门、调节门、电动门关80 二级左侧减温水电动门后放水门关81 二级左侧减温水关断门、调节门、电动门关82 二级右侧减温水电动门后放水门关83 二级右侧减温水关断门、调节门、电动门关84 三级左侧减温水电动门后放水门关85 三级左侧减温水关断门、调节门、电动门关86 三级右侧减温水电动门后放水门关87 三级右侧减温水关断门、调节门、电动门关88 连排化学取样门关89 后墙水冷壁到定排排污手动门（细管）开90 后墙水冷壁到定排排污电动一、二次门（细管）关91 后墙水冷壁去定排停炉放水手动门（粗管）关92 后墙水冷壁去定排停炉放水电动门（粗管）关93 机炉两侧汽水系统所有的压力、流量、水位一、二次门均开启，参与开启水压试验。
300MW锅炉水压试验规章DOC
300MW锅炉水压试验规章1 作业任务1.1工程概况两台锅炉均为亚临界参数、四角切圆燃烧自然循环汽包炉。
锅炉型号为DG1036/17.5-II12。
其主要参数如下：机组额定功率： 300MW额定蒸发量： 890.5t/h最大连续蒸发量： 1036/h过热蒸汽出口压力(BMCR)： 17.5MPa(表压)过热蒸汽出口温度：541℃再热蒸汽流量： 854.8t/h再热蒸汽进/出口压力(BMCR)： 3.80/3.62 MPa (表压)再热蒸汽进/出口温度(BMCR)： 322/541 ℃给水温度(BMCR)：280 ℃根据《电力建设施工及验收技术规范》(锅炉机组篇)的要求确定水压试验压力如下：一次汽系统水压试验压力：汽包工作压力的1.25倍，即18.67MPa×1.25=23.34MPa。
二次汽系统水压试验压力：再热器进口集箱工作压力的1.5倍，即3.80Mpa×1.5=5.7Mpa。
水压试验用水量:锅炉系统水容积：省煤器25m3;锅筒54m3;水冷系统135m3;过热器154m3;再热器157 m3;合计525m3，锅炉附属管道及临时管道等水容积约40m3(估)，根据以上水容积水压试验用水量容积约565m3(可按2倍水容积量储备)。
水压试验水温确定:水压试验上水温控制在20℃-70℃之间，环境温度低于5℃时应有防冻措施，上水温度与锅筒壁温差不大于28℃，汽包外壁温度不得小于20℃。
水压试验水质要求:锅炉水压用水为#2机凝结水，并在水中添加200mg/L～300mg/L的联氨，PH值为10～10.5(用氨水调节)，氯含量不超过25mg/L，固体粒子含量不超过1PPm。
1.2主要设备简介主要包括：省煤器系统、水循环系统、过热器系统和再热器系统。
省煤器采用悬吊管悬吊结构，布置在尾部烟井低温过热器的下部，顺列逆流布置;省煤器管规格为Φ51×6;给水经过布置在省煤器管排下方的省煤器进口集箱两端进入，经过省煤器管排后，进入布置在省煤器管排上方的2只省煤器中间集箱(省煤器管排通过定位管夹悬吊在中间集箱上)，2只中间集箱引出Φ60×9的省煤器悬吊管，省煤器悬吊管在炉顶汇总于省煤器出口集箱，最后经过连通管引入汽包。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉水压试验的水温问题
1、锅炉上水水质要合乎标准要求。
锅炉对水质的要求随着锅炉额定压力的提高而提高。
给水品质还随电厂的性质而有差别。
凝汽式发电厂比热电厂要求高，单段蒸发比分段蒸发要求高，直流锅炉比汽包锅炉要求高。
对锅炉给水一般有如下要求：
（1）锅炉给水必须是经过化学处理的除盐水。
（2）锅炉给水的压力和温度必须要达到规定值。
（3）锅炉给水品质标准要求：硬度、溶解氧、PH值、含油量、含二氧化碳、含盐量、联氨量、含铜量、含铁量必须合格，水质澄清。
锅炉上水前为什么要将除氧器水箱内的水加热到规定的温度呢？
一方面是锅炉在冷状态下上水时，上水温度要高于汽包材料的所规定的无塑性转变温度33℃以上，若上水温度低于此温度，则可能发生设备的脆性破裂；但上水温度太高又将增大设备的热应力，因此，在冷状态下上水时，水温应控制在40～70℃（焦作电厂规定）的范围内。
另一方面，锅炉在热状态下上水时，因为汽包壁很厚，内外壁温差也大，故热应力也很大。
若此时向汽包上冷水，必须给汽包壁增加了一个附加热应力，使汽包损坏或缩短使用寿命。
因此，一般要求上水的温度应与汽包壁金属温差不大于40℃为宜。
鉴于上述原因，锅炉上水前应根据锅炉所处的状态将除氧器水箱内的水加热到所要求的温度。
何谓脆性转变温度，发生低温脆性断裂事故的必要和充分条件是什么？
脆性转变温度是指在不同的温度下对金属材料进行冲击试验，脆性断口占试验断口50％时的温度，用FATT表示。
含有缺陷的转子如果工作在脆性转变温度以下，其冲击韧性显著下降，就容易发生脆性破坏。
发生低温脆性断裂事故的必要和充分条件是：①金属材料在低于脆性转变温度的条件下工作。
②具有临界应力或临界裂纹，这是指材料已有一定尺寸的裂纹且应力很大。
2、水压试验水温按制造厂规定的数字控制，一般水温以40～70℃为宜。
进入汽包的水温与汽包壁温差最大不超过40℃，控制汽包壁温任意两点温差≯40℃。
进水温度与汽包壁温差不大时，可适当加快上水速度。
上水应有专人操作，水位计、空气门应有专人监视。
3、锅炉上水前、后应分别记录锅炉各部膨胀指示数值。
4、由于考虑到上水温度与汽包壁温的差值影响。
根据汽包壁温情况，锅炉上水有两种方式。
一种是用给水泵通过给水管道向锅炉上水。
另一种是用上水泵（疏水泵）通过锅炉底部水冷壁联箱向锅炉汽包上水。
a）给水泵上水：上水前，关闭锅炉所有疏放水门及各排污门；开启对空排汽及所有试验范围汽水系统空气门。
联系启动给水泵，待给水管道空气门冒水后，关闭该空气门。
然后用旁路给水电动调节门（或者用水压试验给水调整门）控制上水速度。
如果是调速给水泵，也可结合调节给水泵转速来控制上水速度。
b）用疏水泵上水：疏水泵上水是用疏水泵通过锅炉底部排污管经水冷壁底部联箱向锅炉水冷壁上水最后上水到汽包的上水方式。
此种方式打开锅炉省煤器再循环门，使得锅炉省
煤器和汽包一起进水。
这种上水方式上水完毕后，应及时投锅炉底部加热，保证汽包壁温大于35℃，最好在50~70℃为宜。
5、锅炉上水时，对水温及上水时间的要求：
锅炉冷态启动时，各部位的金属温度与环境温度一样。
一般规定：冷炉上水时，进入汽包的水温不得高于90℃。
水位达到汽包正常水位-100mm处所需时间，中压锅炉夏季不少于1h，冬季不少于2h；高压以上锅炉，夏季不少于2h，冬季不少于4h。
如果锅炉金属温度较低，而水温又较高时，应适当延长上水时间。
未经完全冷却的自然循环锅炉，进入汽包的水温与汽包壁温的差值，不得大于40℃。
当水温与锅炉金属温差的差值在20℃（正值）以内时，上水速度可以不受上述限制，只需注意不要因上水引起管道水冲击即可。
