计算机网络路由交换综合实验
计算机网络综合试验选做
综合实验选做一实验名称：三层交换机和路由器的路由试验目的：掌握三层交换机S V I方式连接路由器的配置方法掌握三层交换机路由的配置功能描述：在分散连接的系统中，在跨交换机环境下，通过划分Vlan，实现属于不同Vlan 的端口不能互相访问，而相同的VLAN内的端口可以互相访问。
背景描述：你们中学校园采用核心、接入两层结构组建的网络，现学校需要将校园网接入互联网，学校在出口使用一台路由器连接互联网。
请做相应配置实现三层交换机和路由器之间的互通,并实现内部网络中V L A N之间的通信。
技术原理：利用三层交换机的路由功能实现VLAN和IP网络的关联。
实验设备：三层交换机一台，路由器一台，二层交换机两台，PC机三台实验拓扑：如下图，IP地址自定实验步骤：实验准备：按照拓扑进行连线。
并进行IP规划。
注意：要保证拓扑中和路由器连接的PC3一直存在，也就是说PC3要占用实验室里面的一台PC。
拓扑中的PC1和PC2可以利用实验室里面的另外一台PC来代替。
步骤1.在交换机SwitchA（2126-1）上创建Vlan 10，并将0/2口划分到Vlan 10 中，在交换机SwitchB（2126-2）上创建Vlan 20，并将0/2口划分到Vlan 20 中。
s2126-1#show vlan 进行查看步骤2.把交换机SwitchA（2126-1）和交换机SwitchB（2126-2）各自通过F0/22口和三层交换机S3760的F0/12口以及F0/22口相连。
并将各自的F0/22接口设定为trunk模式。
通过show vlan命令查看。
参考命令：s2126-1#conf ters2126-1(config)#interface fastethernet0/22s2126-1(config-if)#switch mode trunk步骤3.在三层交换机3760上创建VLAN 10和VLAN 20 和VLAN 30。
将与二层交换机相连接的F0/22和F0/12口，设为trunk模式。
网络系统集成与实践实验报告
实验一路由器交换机综合实验一一、实验目的：掌握NetSim模拟器的安装配置掌握交换机的工作原理以及交换机各项基本配置。
二、实验内容及测试结果：您设计的拓扑图：测试结果：三、算法或核心技术思考体会：在实验的过程中，让我体会到了，不仅仅要熟悉掌握命令，更重要的是在实验的过程中，必须要小心在小心和谨慎在谨慎，必须要注意配置的模式，，不论在其中的任何一个环节脱轨，就意味着你必须重新配置，一个不小心导致的是全部的重新开始，也许造成的就不是重新开始这样的小事故，所以我们必须在学习和工作的时候，打起精神，一定要认真仔细，有耐性。
在实验的时候，应该先分析实训题目，看清楚实训要求，比如，第一个项目要求R1,R2,由于我的不细心没认真审题没有把路由器名字改为R1,R2，导致从做一遍，这就是教训。
四、附件（源代码）（可选）conftRouter(config)#hostnameR1R1(config)#interfacee0R1(config-if)#ipaddressR1(config-if)#ipnatinsideR1(config-if)#noshutdownR1(config-if)#interfaces0R1(config-if)#ipaddressR1(config-if)#clockrate64000R1(config-if)#ipnatoutsideR1(config-if)#noshutdownR1(config-if)#exit实验二路由器交换机综合实验二一、实验目的：掌握NetSim模拟器的使用掌握复杂情况下路由器、交换机的配置。
二、实验内容及测试结果：您设计的拓扑图：测试结果：三、算法或核心技术思考体会：是把自己的配置方法写下来还把拓扑图画下来按题的要求标记好尽可能的不出不必要的错误，按着分析和要求去配置，按着分析和要求去配置时，特别要注意的是每个IP地址配置后要激活才可以生效按着正确的方法和步骤去配置，细心的执行每一个命令，就可以减少因为粗心带来的不必要的麻烦。
计网实验报告3-路由器配置
计算机网络实验课程实验报告
实验名称路由器配置
一、实验目的
1、掌握路由器的基本配置及常用命令；
2、理解网络地址规划的原则及方法。
二、实验所用仪器（或实验环境）
路由器1台，交换机2台，PC机至少4台，RJ45双绞线。
Console控制电缆。
本次使用cisco packet tracer进行仿真。
三、实验基本原理及步骤（或方案设计及理论计算）
1、直连路由：用2个交换机组建两个LAN,用路由器将两个LAN连接；
2、基于三层交换机的VLAN间路由：用1个三层交换机组建两个LAN,用三层交换机的端口路由功能实现VLAN间的路由。
3、单臂路由：用1个二层交换机组建两个LAN,用路由器将两个LAN连接；(选作，有些设备不支持)
4、规划设置PC机的IP地址和掩码。
四、实验数据记录（或仿真及软件设计）
实验一
实验二
实验三
五、实验结果分析及回答问题（或测试环境及测试结果）实验一
实验二实验三
六、心得体会
可以熟练使用常用的路由器的操作指令；对于LAN和VLAN有了更深的理解和认识。
路由和交换实验报告
路由和交换实验报告路由和交换实验报告引言：在计算机网络中，路由和交换是两个重要的概念。
路由是指根据网络协议将数据包从一个网络节点传递到另一个网络节点的过程。
而交换则是指在局域网中传输数据包的过程。
本次实验旨在深入了解路由和交换的原理和工作方式，并通过实际操作验证其功能和效果。
一、实验背景计算机网络是由多个网络节点组成的，这些节点通过链路相互连接。
在数据传输过程中，需要根据目的地址将数据包从源节点传递到目的节点。
而路由和交换则是实现这一目标的关键技术。
二、实验设备和环境本次实验使用了一台路由器和若干台交换机。
路由器用于实现不同网络之间的数据传输，交换机则用于实现局域网内的数据传输。
实验环境为一个小型局域网，包含多个主机和服务器。
三、实验过程1. 路由配置首先，我们需要配置路由器的各项参数，包括IP地址、子网掩码、默认网关等。
这些参数将决定路由器的工作方式和网络连接性。
2. 路由表设置路由表是路由器中存储的一张表格，记录了不同网络之间的连接关系。
通过查找路由表，路由器可以确定数据包的下一跳目的地。
我们需要手动设置路由表，以确保数据包能够正确传递。
3. 交换机配置接下来，我们需要配置交换机的各项参数，包括VLAN、端口设置等。
VLAN是虚拟局域网的意思，通过划分不同的VLAN，可以实现不同的网络隔离和安全控制。
4. 数据传输测试配置完成后，我们可以进行数据传输测试。
通过在不同主机之间发送数据包，观察数据包的传输情况和延迟情况。
如果数据包能够正确传递，并且延迟较低，则说明路由和交换的配置是正确的。
四、实验结果经过测试，我们发现数据包能够在不同网络之间正确传递，并且延迟较低。
这表明路由器和交换机的配置是正确的，网络连接是正常的。
五、实验总结通过本次实验，我们深入了解了路由和交换的原理和工作方式。
我们学会了如何配置路由器和交换机，并通过实际操作验证了其功能和效果。
这对于我们理解计算机网络的工作原理和网络管理具有重要意义。
计算机网络路由配置组网实验报告

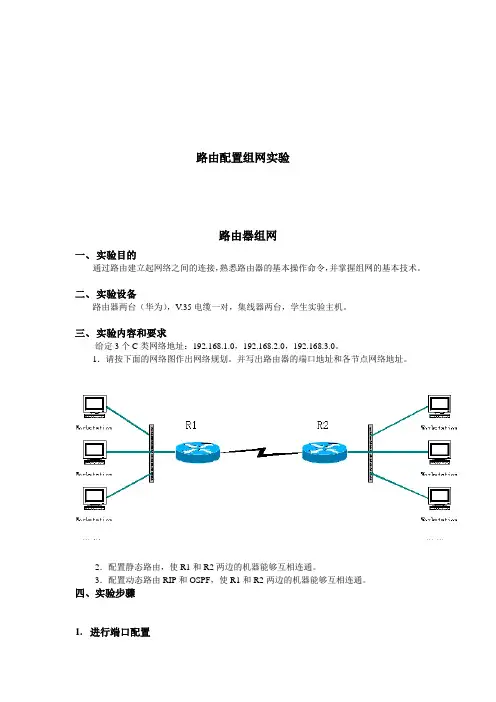

路由配置组网实验路由器组网一、实验目的通过路由建立起网络之间的连接，熟悉路由器的基本操作命令，并掌握组网的基本技术。
二、实验设备路由器两台（华为），V.35电缆一对，集线器两台，学生实验主机。
三、实验内容和要求给定3个C类网络地址：192.168.1.0，192.168.2.0，192.168.3.0。
1．请按下面的网络图作出网络规划。
并写出路由器的端口地址和各节点网络地址。
2．配置静态路由，使R1和R2两边的机器能够互相连通。
3．配置动态路由RIP和OSPF，使R1和R2两边的机器能够互相连通。
四、实验步骤1.进行端口配置路由器R1：[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.1.6 255.255.255.0[Quidway-Ethernet0]undo shutdown[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.3 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdown路由器R2：[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.3.6 255.255.255.0[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.4 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdownR1连接的三台主机配置：A：ifconfig eth0 192.168.1.1 netmask 255.255.255.0Route add default gw 192.168.1.6B：ifconfig eth0 192.168.1.2 netmask 255.255.255.0Route add default gw 192.168.1.6C：ifconfig eth0 192.168.1.3 netmask 255.255.255.0Route add default gw 192.168.1.6R2连接的三台主机配置：A：ifconfig eth0 192.168.3.1 netmask 255.255.255.0Route add default gw 192.168.3.6B：ifconfig eth0 192.168.3.2 netmask 255.255.255.0Route add default gw 192.168.3.6C：ifconfig eth0 192.168.3.3 netmask 255.255.255.0Route add default gw 192.168.3.62.静态路由配置路由器R1：[Quidway]ip routing[Quidway]ip route-static 192.168.3.0 255.255.255.0 192.168.2.4 路由器R2：[Quidway]ip routing[Quidway]ip route-static 192.168.1.0 255.255.255.0 192.168.2.33.动态路由配置4.1 RIP配置：路由器R1：[Quidway]undo ip route 192.168.3.0 255.255.255.0 192.168.2.4[Quidway]rip[Quidway-rip]network 192.168.1.0[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.1.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.3.0/24 Static 60 x next hop error!192.168.3.0/24 RIP 100 1 192.168.2.4 Serial0/0路由器R2：[Quidway]rip[Quidway-rip]network 192.168.3.0[Quidway]undo ip route 192.168.1.0 255.255.255.0 192.168.2.3[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.3.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.1.0/24 Static 60 x next hop error!192.168.1.0/24 RIP 100 1 192.168.2.3 Serial0/04.2 OSPF配置：路由器R1：[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0路由器R2：[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0五、实验总结本次实验内容比较简单，而且有比较完善的参考资料可以查阅，真正做起来本应该没有难度，但是还是出现了不少问题，可能是在模拟器上做和真机上做有些差异吧。
《计算机网络》实验报告
一、实验目的1. 理解计算机网络的基本概念和结构。
2. 掌握网络设备的配置方法，包括交换机、路由器等。
3. 学习网络协议的作用和配置方法，如TCP/IP、DHCP等。
4. 通过实验加深对网络故障诊断和排除能力的培养。
二、实验内容1. 实验环境实验设备：一台PC机、一台交换机、一台路由器、双绞线、网线等。
实验软件：Windows操作系统、网络管理软件等。
2. 实验步骤（1）网络设备连接首先，将PC机通过网线连接到交换机的一个端口上。
然后，将交换机的另一个端口连接到路由器的WAN口。
最后，将路由器的LAN口连接到PC机的另一台交换机上。
（2）网络设备配置①交换机配置进入交换机命令行界面，配置交换机的基本参数，如VLAN ID、IP地址、子网掩码等。
②路由器配置进入路由器命令行界面，配置路由器的接口参数，如WAN口和LAN口的IP地址、子网掩码等。
同时，配置路由协议，如静态路由、动态路由等。
③PC机配置在PC机的网络设置中，将IP地址、子网掩码、默认网关等信息设置为与路由器LAN口相同的参数。
（3）网络测试①测试PC机与交换机之间的连通性在PC机中ping交换机的IP地址，检查PC机是否能够与交换机通信。
②测试PC机与路由器之间的连通性在PC机中ping路由器的IP地址，检查PC机是否能够与路由器通信。
③测试不同VLAN之间的连通性在PC机中ping另一个VLAN中的设备，检查不同VLAN之间的设备是否能够相互通信。
三、实验结果与分析1. 实验结果（1）PC机与交换机之间连通（2）PC机与路由器之间连通（3）不同VLAN之间的设备相互通信2. 实验分析通过本次实验，我们成功搭建了一个简单的计算机网络，并掌握了网络设备的配置方法。
在实验过程中，我们遇到了一些问题，如网络设备之间的连通性、VLAN之间的通信等。
通过查阅资料和调试，我们解决了这些问题，加深了对计算机网络的理解。
四、实验总结1. 通过本次实验，我们了解了计算机网络的基本概念和结构，掌握了网络设备的配置方法。
计算机网络综合实验报告参考5篇
计算机网络综合实验报告参考5篇计算机网络综合实验报告参考 (1) ××大学校园网解决方案一、需求分析建设一个以办公自动化、计算机辅助教学、现代计算机校园文化为核心，以现代网络技术为依托，技术先进、扩展性强、能覆盖全校主要楼宇的校园主干网络，将学校的各种pc机、工作站、终端设备和局域网连接起来，并与有关广域网相连，在网上宣传自己和获取Internet网上的教育资源。
形成结构合理，内外沟通的校园计算机系统，在此基础上建立满足教学、研究和管理工作需要的软硬件环境，开发各类信息库和应用系统，为学校各类人员提供充分的网络信息服务。
系统总体设计将本着总体规划、分步实施的原则，充分体现系统的技术先进性、高度的安全可靠性，同时具有良好的开放性、可扩展性、冗余性。
本着为学校着想，合理使用建设资金，使系统经济可行。
具体包括下以几个方面:1、内网络能够高速访问FTP服务器现在或上传文件实现资源共享功能，实现对不同类型的用户划分不同的权限,限制不同类型的用户只能访问特定的服务资源。
可以下载和上传资料文件，访问速度可以对指定的用户进行级别的划分。
2、建设Web服务器对外实现信息发布，对内实现教学教务管理。
网站发布学校新闻、通知、学校的活动等相关内容。
实现学生能够在网上进行成绩查询、网上报名、网上评教等功能；以及教师的信息查询、教学数据上传等。
3、建设邮件服务器以满足校园内部之间和内、外网这间的大量邮件传输的需求。
4、实现内网划分多个VLAN，实现校园内不同校区，不同楼宇，不同楼层的多客户接入。
5、内部实现PC间实现高速互访，同时可以访问互联网。
网络内同一IP段内的PC机可以通过网上邻居实现高速互访，传送资料文件等，解决不同楼宇，不同楼层之间通过移动存储设备传送数据费时、费力的问题。
6、内部用户的QoS管理，实现用户的分级管理功能，对用户下载和上传做相应的带宽限制。
对校园网络中的流量实现有效控制，对校园内的重要数据量可靠、稳定的传输如：语音、视频会议等的延迟和阻塞的敏感。
路由与交换实验报告
路由与交换实验报告一、实验目的本次路由与交换实验的主要目的是深入了解网络中路由和交换的工作原理，掌握相关设备的配置和管理方法，提高对网络架构和数据传输的理解与实践能力。
二、实验环境本次实验在网络实验室中进行，使用了以下设备和软件：1、若干台路由器和交换机，型号分别为_____和_____。
2、网络连接线若干。
3、计算机若干，安装了网络模拟软件_____。
三、实验原理（一）路由原理路由是指将数据包从一个网络转发到另一个网络的过程。
路由器根据数据包中的目标 IP 地址，查找路由表来确定转发路径。
路由表中包含了网络地址、子网掩码和下一跳地址等信息。
（二）交换原理交换是指在局域网内根据 MAC 地址进行数据帧的转发。
交换机通过学习连接到其端口的设备的 MAC 地址，建立 MAC 地址表，从而实现快速准确的数据转发。
四、实验内容及步骤（一）搭建网络拓扑首先，根据实验要求搭建了一个简单的网络拓扑结构。
该拓扑包括两个局域网，通过一台路由器进行连接。
（二）配置路由器1、进入路由器的特权模式，输入命令“enable”。
2、进入全局配置模式，输入命令“configure terminal”。
3、配置路由器的接口 IP 地址，例如“interface fastethernet 0/0”，然后输入“ip address 19216811 2552552550”。
4、配置路由协议，如静态路由或动态路由协议（RIP、OSPF 等）。
（三）配置交换机1、连接到交换机，进入特权模式。
2、进入全局配置模式，配置 VLAN 信息。
3、将交换机端口分配到不同的 VLAN 中。
（四）测试网络连通性在各台计算机上设置 IP 地址和网关，然后使用 Ping 命令测试不同网段计算机之间的连通性。
五、实验过程中遇到的问题及解决方法（一）IP 地址配置错误在配置计算机的 IP 地址和网关时，由于粗心导致输入错误，造成网络无法连通。
通过仔细检查和重新配置，解决了该问题。
路由与交换技术实训报告
路由与交换技术实训报告1.引言概述部分的内容可以包括对路由与交换技术的背景和重要性进行介绍。
以下是一个示例：1.1 概述在现代计算机网络中，路由与交换技术是网络通信的基石，它们的作用是实现数据的传输和转发。
随着互联网的普及和应用领域的不断扩大，路由与交换技术的重要性日益凸显。
路由技术是指通过选择合适的路径将数据从源主机传递到目标主机的过程。
随着网络规模不断增大和结构变得复杂，合理的路由选择对于提高网络性能和稳定性至关重要。
路由技术可以实现从小范围内的局域网（LAN）到广域网（WAN）的数据传输，保证信息的安全性和可靠性。
交换技术则是指在网络中进行数据传输和转发的过程。
相比传统的广播方式，交换技术能够更有效地利用网络资源，提高数据传输的速度和可靠性。
常见的交换技术包括以太网交换、虚拟局域网（VLAN）交换和ATM 交换等。
这些交换技术根据数据传输的不同需求和网络规模的不同，为用户提供了多样化的选择。
路由与交换技术的应用广泛，几乎贯穿于各行各业的计算机网络中。
无论是大型企业组织的内部网络，还是互联网的传统ISP（Internet Service Provider）网络，都需要路由与交换技术来实现数据的高效传输。
随着云计算、物联网和5G技术的快速发展，网络规模和复杂性将进一步增加，对路由与交换技术的要求也会更加迫切。
本报告将深入探讨路由与交换技术的相关知识和实践操作，通过实训实验的方式加深对于这些技术的理解和掌握。
我们将重点介绍路由技术的概念、协议以及交换技术的分类，通过实际操作实验，探索如何利用路由与交换技术构建高效的计算机网络，提高网络通信的性能和稳定性。
文章结构部分的内容应该包括对整篇文章的分章节进行介绍和概述。
以下是对文章结构的简要描述：1.2 文章结构部分：本篇报告主要分为以下几个部分，每个部分都涉及不同的内容和技术：1. 引言：在这一部分，我们将对整篇报告进行概述，并介绍本次实训报告的目的。
三层交换机路由功能配置实验总结
三层交换机路由功能配置实验总结三层交换机作为一种网络交换设备，除了基本的交换功能外，还具备了路由功能。
在网络中，路由功能是至关重要的，因为它可以实现不同子网之间的通信。
本文将介绍如何通过三层交换机实现路由功能，并进行实验总结。
一、实验环境本次实验环境如下：1. 三台计算机，分别连接在三个不同的子网中，IP地址分别为：- 192.168.1.2/24- 192.168.2.2/24- 192.168.3.2/242. 三层交换机，具备路由功能，连接以上三个子网。
二、实验步骤1. 配置三层交换机的接口IP地址三层交换机需要为每个接口分配IP地址，以便能够在不同的子网之间进行路由转发。
在本次实验中，我们需要为三个接口分别配置IP 地址：- 接口 VLAN 1：192.168.1.1/24- 接口 VLAN 2：192.168.2.1/24- 接口 VLAN 3：192.168.3.1/24可以通过以下命令进行配置：```interface vlan 1ip address 192.168.1.1 255.255.255.0no shutdowninterface vlan 2ip address 192.168.2.1 255.255.255.0no shutdowninterface vlan 3ip address 192.168.3.1 255.255.255.0no shutdown```2. 配置路由为了实现不同子网之间的通信，需要在三层交换机中配置路由。
在本次实验中，我们需要将两个子网之间的路由添加到路由表中。
假设需要从192.168.1.0/24子网中的计算机访问192.168.3.0/24子网中的计算机，需要将192.168.3.0/24子网的路由添加到路由表中。
可以通过以下命令进行配置：```ip route 192.168.3.0 255.255.255.0 192.168.2.2```其中，192.168.3.0 255.255.255.0表示需要访问的目标子网，192.168.2.2表示下一跳路由器的IP地址。
计算机网络交换路由综合实验报告
计算机网络交换路由综合实验报告交换路由综合试验1 交换试验1.1交换机的基本配置1.1.1试验目的学会交换机的基本配置，并了解如何查看交换机的系统和配置信息。
1.1.2试验内容使用交换机的命令行管理界面，学会交换机的全局配置、端口配置办法，察看交换机的系统和配置信息。
1.1.3技术原理交换机的管理方式基本分两种：带内管理和带外管理。
通过交换机的Console口管理交换机属于带外管理，不占用交换机的网络端口，其特点是需要使用配置线缆，近距离配置。
第一次配置必需利用Console端口举行。
配置交换机的设备名称和配置交换机的描述信息必需在全局配置模式下执行。
Hostname 配置交换机的设备名称，Banner motd配置每日提醒信息，Banner login配置交换机的登陆提醒信息。
察看交换机的系统和配置信息命令要在特权模式下进，Show######命令可以察看对应的信息，如Show version可以察看交换机的版本信息，类似可以用Show mac-address-table、Show running-config 等。
1.1.4试验功能更改交换机的提醒信息，配置交换机的端口。
1.1.5试验设备交换机（二层）一台，交换机（二层）一台1.1.6试验步骤s21a1#configure terminals21a1(config)# interface fastethernet 0/3 !举行F0/3的端口模式s21a1(config-if)#speed 10 !配置端口速率为10Ms21a1(config-if)#duplex half !配置端口为半双工模式s21a1(config-if)#no shutdown !开启该端口，使之转发数据s21a1(config-if)#exits21a1#show interface fastethernet 0/3 !查看端口的状态s21a1# show version !查看交换机的版本信息s35a1#configure terminals35a1(config)# interface fastethernet 0/3 !举行F0/3的端口模式s35a1(config-if)#speed 10 !配置端口速率为10Ms35a1(config-if)#duplex half !配置端口为半双工模式s35a1(config-if)#no shutdown !开启该端口，使之转发数据s35a1(config-if)#exits35a1#show interface fastethernet 0/3 !查看端口的状态s35a1# show version !查看交换机的版本信息1.2虚拟局域网VLAN1.2.1试验目的学会配置VLAN，包括一个交换机下的和跨交换机的。
路由器交换机实验报告
路由器交换机实验报告路由器交换机实验报告引言网络技术的快速发展使得人们对于网络设备的需求越来越高。
在现代网络中，路由器和交换机是两种常见的网络设备，它们在数据传输和网络连接方面起着重要的作用。
本实验报告将介绍路由器和交换机的基本原理、功能和应用，并通过实验验证它们在网络中的性能和效果。
一、路由器的原理和功能1.1 路由器的原理路由器是一种能够连接不同网络并进行数据传输的设备。
它通过将数据包从源地址发送到目标地址，实现网络之间的通信。
路由器根据路由表中的信息，选择最佳的路径将数据包转发到下一个网络节点，从而实现数据的传输。
1.2 路由器的功能路由器具有以下几个主要功能：- 路由选择：根据网络拓扑和路由表选择最佳路径进行数据传输。
- 数据转发：将数据包从一个网络节点转发到下一个网络节点。
- 分段和重组：将大数据包分割成小的数据段进行传输，并在目标地址处重新组装。
- 数据过滤和安全：根据配置的规则对数据包进行过滤和安全检查，保护网络的安全性。
- 网络地址转换（NAT）：将私有IP地址转换为公共IP地址，实现内部网络与外部网络的通信。
二、交换机的原理和功能2.1 交换机的原理交换机是一种用于连接计算机和其他网络设备的网络设备。
它通过学习和存储MAC地址，并根据目标MAC地址将数据包转发到正确的端口，实现设备之间的直接通信。
交换机工作在数据链路层，通过建立和维护MAC地址表，实现数据的快速转发。
2.2 交换机的功能交换机具有以下几个主要功能：- 数据转发：通过学习和存储MAC地址，将数据包转发到正确的端口。
- 广播和组播：将数据包发送到所有连接的设备或者特定组内的设备。
- VLAN划分：将交换机划分为多个虚拟局域网，实现不同网络之间的隔离和管理。
- 链路聚合：将多个物理链路绑定为一个逻辑链路，提高带宽和可靠性。
- 交换机管理：通过配置交换机的参数和规则，管理和监控网络设备的状态和性能。
三、实验设计与结果分析为了验证路由器和交换机的性能和效果，我们进行了一系列实验。
路由与交换技术 综合实验报告
HQ(config-router)#end
6.用PC1、PC2、PC3、PC4、PC5、PC6 ping Web Server，File Server，Intranet通。
7.点对点协议（PPP）为在点对点连接上传输多协议数据包提供了一个标准方法，PPP封装提供了不同网络层协议同时在同一链路传输的多路复用技术，PPP协议是一种点—点串行通信协议。
B2(config)#in s 0/0/0
B2(config-if)#en ppp
B2(config-if)#ppp authentication chap
HQ:
HQ(config)#username B2 password 0 cisco123
HQ(config)#in s 0/0/1
HQ(config-if)#en ppp
HQ(config)#access-list 10 deny 10.1.10.0 0.0.0.255
HQ(config)#access-list 10 permit any
测试：PC5 ping PC1
未配置ACL：
配置后：
2）拒绝主机10.1.10.5访问主机10.1.50.7，允许所有其它主机访问10.1.50.7。在B1上使用ACL编号115配置ACL。
在B1上配置如下：
B1(config)#in f 0/0
B1(config-if)#ip acc
B1(config-if)#ip access-group 115 in
B1(config-if)#exit
B1(config)#access-list 115 deny ip host 10.1.10.5 host 10.1.50.7
计算机网络实验路由配置
实验三路由配置[参考文件夹”文档“的”Packet_Tracer图文教程”]第一部分：路由器静态路由配置【实验目的】1、掌握静态路由配置方法和技巧；2、掌握通过静态路由方式实现网络的连通性；3、熟悉广域网线缆的方式。
【实验背景】学校有新旧两个校区，每个校区是一个独立的局域网，为了使新旧校区能够正常相互通讯，共享资源。
每个校区出口利用一台路由器进行，两台路由器间学校申请了一条2M的DDN专线进行相连，要求做适当配置实现两个校区的正常相互访问。
技术原理：1、路由器属于网络层设备，能够根据IP的信息，选择一条最佳路径，将数据报出去，实现不同网段的主机之间的互相访问。
路由器是根据路由表进行选路和转发的，而路由表里就是由一条条路由信息组成。
2、生成路由表主要有两种方法：手工配置和动态配置，即静态路由协议配置和动态路由协议配置。
3、静态路由是指网络管理员手工配置的路由信息。
4、静态路由除了具有简单、高效、可靠的有点外，它的另一个好处是网络安全性高。
5、缺省路由可以看做是静态路由的一种特殊情况。
当数据在查找路由表时，没有找到目标相匹配的路由表项时，为数据指定路由。
【实验步骤】新建packet tracer拓扑图1、在路由器R1、R2上配置接口的IP地址和R1串口上的时钟频率；2、查看路由表生成的直连路由；3、在路由表R1、R2上配置静态路由；4、验证R1、R2上的静态路由配置；5、将PC1、PC2主机默认网关分别设置为路由器接口fa1/01的IP地址；6、PC1、PC2主机之间可以相互通信。
【实验设备】PC 2台；Router-PT可扩展路由2台（Switch_2811无V.35线接口）；Switch_2960 2台；DCE串口线；直连线；交叉线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.2.2Submask：255.255.255.0Gateway：192.168.2.1R1enconfthostname R1int fa 1/0no shutip address 192.168.1.1 255.255.255.0exitint serial 2/0no shutip address 192.168.3.1 255.255.255.0clock rate 64000（必须配置时钟才可通信）endR2enconfthostname R2int fa 1/0no shutip address 192.168.2.1 255.255.255.0exitint serial 2/0no shutip address 192.168.3.2 255.255.255.0no shutendR1enconftip route 192.168.2.0 255.255.255.0 192.168.3.2endshow ip routeR2enconftip route 192.168.1.0 255.255.255.0 192.168.3.1endshow ip route第二部分：路由器RIP动态路由配置【实验目的】1、掌握RIP协议的配置方法；2、掌握查看通过动态路由协议RIP学习产生的路由；3、熟悉广域网线缆的方式。
路由器交换机配置实验报告
路由器交换机配置实验报告路由器交换机配置实验报告一、实验目的本次实验的目的是通过配置路由器和交换机，实现网络设备的互联和通信。
通过实际操作，掌握路由器和交换机的基本配置方法，并了解网络设备的工作原理和功能。
二、实验环境本次实验使用的设备包括一台路由器和两台交换机。
路由器用于连接不同的网络，实现不同网络之间的通信。
交换机用于连接多台计算机，实现内部局域网内的通信。
三、实验步骤1. 连接设备首先，将路由器和交换机通过网线连接起来。
将路由器的一个接口连接到交换机的一个接口，再将另一个交换机的接口连接到另一个接口。
确保连接正确无误。
2. 配置路由器进入路由器的配置界面，通过命令行输入用户名和密码进行登录。
登录成功后，进入路由器的配置模式。
3. 配置路由器接口在路由器的配置模式下，输入命令配置路由器的接口。
首先，选择一个接口进行配置，输入命令"interface interface-name"，将interface-name替换为实际接口的名称。
然后，配置接口的IP地址和子网掩码，输入命令"ip address ip-address subnet-mask"，将ip-address和subnet-mask替换为实际的IP地址和子网掩码。
4. 配置路由器的路由表在路由器的配置模式下，输入命令配置路由器的路由表。
通过输入命令"iproute destination-network subnet-mask next-hop"，将destination-network、subnet-mask和next-hop替换为实际的目标网络、子网掩码和下一跳地址。
5. 配置交换机进入交换机的配置界面，通过命令行输入用户名和密码进行登录。
登录成功后，进入交换机的配置模式。
6. 配置交换机的VLAN在交换机的配置模式下，输入命令配置交换机的VLAN。
通过输入命令"vlanvlan-id"，将vlan-id替换为实际的VLAN号码。
计算机网络交换机、路由器仿真实验
至诚学院计算机网络实验报告实验一： 交换机、路由器仿真实验一、 实验目的：1) 掌握在交换机上建立、配置VLAN 的方法。
2) 学习路由器的基本配置，验证静态路由的理论原理。
二、 实验要求：1) 掌握模拟器Boson NetSim 的基本用法，能亲自用“Boson Network Designer ”设计一个网络拓扑结构，了解对在Boson NetSim for CCNP环境下配置Cisco 路由器及交换机的命令格式。
2)总结在交换机上实现VLAN 原理；掌握对配置过程中所涉及到的相关命令。
3)了解如何设置路由器的接口的IP地址、静态路由等的相关命令；加深对有关路由器根据路由表转发分组的原理的理解。
三、实验内容：(一)模拟器软件Boson NetSim的使用1．解压、安装模拟器Boson NetSim （如果本机事先没有安装Adobe Reader 7.0，还需要安装该软件，以便在Boson NetSim中能查看PDF文档，否则无法进入模拟器Boson NetSim）2．破解Boson NetSim （用注册机完成注册后，才能使用模拟器的配置功能）3．用“Boson Network Designer”加入一台交换机和两台ＰＣ机4．用“Boson NetSim for CCNP”测试两台ＰＣ机的连通性（注意ＰＣ机的ＩＰ设定，winipcfg 和ping 命令的使用）5．用“Boson Network Designer”加入两（更多）台交换机和若干台ＰＣ机6．用“Boson NetSim for CCNP”测试ＰＣ机的连通性7．用“Boson Network Designer”绘制一个如下图所示的网络拓扑图，并将其保存。
8．初步熟悉模拟器Boson NetSim for CCNP的使用。
将上一步所保存的拓扑文件导入到Boson NetSim for CCNP环境中，练习配置命令，结合所提供的参考资料，练习熟悉一些最基本的配置环境和命令。
计算机网络实验综合题含答案路由和交换,强烈推荐
计算机网络实验综合题试题一某公司租用了一段C类地址～，如图所示。
其网间地址是。
要求网内所有PC都能上网。
【问题1】接入层交换机Switch1的端口24为trunk口，其余各口属于vlan11，请解释下列命令并完成交换机的配置。
Switch1#config terminalSwitch1(config)#interface f0/24（进入端口24配置模式）Switch1(config-if)# switchport mode trunk（1）Switch1 (config-if)#switchport trunk encapsulation dotlq（2）Switch1(config-if)# switchport trunk allowed all（允许所有VLAN从该端口交换数据）Switch1(config-if)#exitSwitch1(config)#exitSwitch1# vlan databaseSwitch1(vlan)# vlan 11 name lab01（3）Switch1(vlan)#exitSwitch1#config terminalSwitch1(config)#interface f0/9（进入f0/9的配置模式）Switch1(config-if)#（4）（设置端口为接入链路模式）Switch1(config-if)#（5）（把f0/9分配给VLAN11）Switch1(config-if)#exitSwitch1(config)#exit（1）设置端口为中继（或Trunk）模式??? ??? （2）设置Trunk采用802.1q格式（或dot1q）??? ??? （3）创建vlan11，并命名为lab01??? ??? （4）switchport mode access??? ??? （5）switchport access vlan 11或switchport access vlan?lab01【问题2】以下两个配置中错误的是（6），原因是（7）。
路由交换实训报告
路由交换实训报告机电与信息⼯程学院综合实践课程报告专业：通信⼯程年级： 2010级（1）班学号： 1015124136姓名：周梦洁通信⼯程专业综合实践课程报告⼀、综合实践课程名称路由交换技术综合程序设计⼆、实践时间2010年9⽉2⽇——10⽉22⽇，共8周。
三、实践环境设施、设备条件H3C实验环境、⽹络机柜1个、路由器和交换机4台、计算机6台、路由交换技术课程教材四、实践⽬的路由交换技术课程实训利⽤华三环境以及机房中的⽹络机柜、路由器及交换机，模拟⼀个真实的⽹络系统集成⼯程，使学员掌握组建⼩型局域⽹，实现局域⽹的配置、调试、检查常规故障等，并让学员深⼊理解VLAN的作⽤及意义、熟练掌握VLAN的配置⽅法、以太⽹交换基础、RIP和OSPF的配置，以及PPP Chap/Pap认证、链路聚合、⽹络地址转换等实践任务，使学员加强对⽹络技术、服务器技术和信息安全技术的实际理解和掌握，提⾼对⽹络技术的实际应⽤能⼒，建⽴对⽹络系统集成⼯程的初步认识，加深对⽹络原理的理解，获得对⽹络的⼯作原理与操作⽅法，⽤正确的理论指导实践活动，强化学⽣的知识实践意识，提⾼其实际动⼿能⼒。
五、实践内容1、VLAN配置：本实验任务通过在交换机上配置Access 链路端⼝⽽使PC处于不同VLAN，隔离PC 间的访问，从⽽使学员加深对Access 链路端⼝的理解。
拓扑图如下：[SWA]vlan 2[SWA-vlan 2]port E 1/0/1使⽤display vlan在SWA上查看配置的VLAN信息[SWA]display interface E 1/0/1 查看物理端⼝链路类型完成配置后，在PC上Ping另⼀台合作PC其结果为不通。
配置Trunk链路端⼝：[SWA]interface E 1/0/24[SWA E 1/0/24]port link-type trunk[SWA E 1/0/24]port trunk permit vlan all使⽤[SWA]display interface E 1/0/24查看Trunk相关信息。
计算机网络路由配置实验报告
实验五路由器基本配置与静态路由配置【实验目的】1.了解路由器的功能和和组成结构2.掌握路由器配置的基本方法3.掌握静态路由的配置策略【实验内容】1.学习使用超级终端通过控制口配置路由器。
2.学习如何使用路由器搭建广域网模型。
3.学习配置静态路由【实验环境】1.运行操作系统为Windows XP，装有超级终端软件的PC一台。
交换机一台（华为Quidway S系列）和相关操作手册。
2.Console线缆六根。
【实验步骤】一、搭建网络环境1、将小组内划分为两个局域网，分别连到不同的路由器上，将PC2和PC4相连，PC5和PC6相连，分别划分不同的网络2、路由器R1的设置：通过超级终端，进入路由器控制口。
进入系统视图后，进入以太网0口的接口视图，设置ip地址：<H3C>system-view[H3C]sysname R1[R1]interface gigabitethernet 0/0[R1-gigabitethernet0/0]ip address 202.0.0.1 24再进入串口的1/0口，设置ip地址：[R1-gigabitethernet0/0]interface serial 2/0[R1-Serial2/0]ip address 192.0.0.1 243、路由器R3的设置：进入系统视图后，进入以太网0口的接口视图，设置ip地址：<H3C>system-view[H3C]sysname R2[R3]interface gigabitethernet0/0[R3-gigabitethernet0/0]ip address 202.0.1.1 24再进入串口的2/0口，设置ip地址：[R3-gigabitethernet0/0]interface serial 4/0[R3-Serial4/0]ip address 192.0.0.2 244、设置PC的IP地址，并将网关指向所连接的路由器的以太口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算机网络实验实验四Packet Tracer路由交换综合实验实验报告班级：姓名：学号：实验四Packet Tracer路由交换综合实验实验报告实验要求：使用Packet Tracer模拟器搭建实验拓扑，并对交换机、路由器、PC 和服务器进行相应配置，配置最后结果，能实现PC之间的ping互通，能通过PC的浏览器访问服务器网站。
配置步骤如下：Step1：搭建实验拓扑如下图所示：Step2：规划各设备的IP地址，如下表所示：请注意：在配置PC机的IP地址时，切记一定要配网关IP地址。
Step3：路由器及交换机基本配置：一、配置路由器R1、R2，交换机S1、S2的主机名分别为Router1、Router、Switch1、Switch2。
S1:Switch>enableSwitch#conf tSwitch(config)#hostname switch1sswitch1(config)#exitS2:Switch>enableSwitch#conf tSwitch(config)#hostname switch2Switch2(config)#exitR1:Router>enableRouter#conf tRouter(config)#hostname router1router1(config)#exitR2:Router>enableRouter#conf tRouter(config)#hostname router2Router2config)#exit二、根据IP地址规划表配置各设备IP地址、掩码、网关。
R1:Router1(config)#int fa0/0Router1(config-if)#ip add 172.17.10.1 255.255.255.0Router1(config-if)#no shutRouter1(config-if)#int fa0/1Router1(config-if)#ip add 172.17.20.1 255.255.255.0Router1(config-if)#no shutRouter1(config-if)#int fa1/0Router1(config-if)#ip add 192.168.12.1 255.255.255.0Router1(config-if)#no shutR2:Router2(config)#int fa0/0Router2(config-if)#ip add 172.17.30.1 255.255.255.0Router2(config-if)#no shutRouter2(config-if)#int fa0/1Router2(config-if)#ip add 172.17.40.1 255.255.255.0Router2(config-if)#no shutRouter2(config-if)#int fa1/0Router2(config-if)#ip add 192.168.12.2 255.255.255.0Router2(config-if)#no shutRouter2(config-if)#int fa1/1Router2(config-if)#ip add 209.165.201.1 255.255.255.0Router2(config-if)#no shutStep4：交换机VLAN配置：一、在交换机S1上创建两个VLAN：1. VLAN 10，VLAN名称为sales。
2. VLAN 20，VLAN名称为faculty。
switch1#vlan databaseswitch1(vlan)#vlan 10 name salesVLAN 10 added:Name: salesswitch1(vlan)#vlan 20 name facultyVLAN 20 added:Name: facultyswitch1(vlan)#exit3. 将fa0/1、fa0/23配置为access模式，并将它们划分为VLAN 10的成员。
switch1#conf tswitch1(config)#int f0/1switch1(config-if)#switchport access vlan 10switch1(config-if)#int f0/23switch1(config-if)#switchport access vlan 10switch1(config-if)#end4. 将fa0/2、fa0/24配置为access模式，并将它们划分为VLAN 20的成员。
switch1#conf tswitch1(config)#int f0/2switch1(config-if)#switchport access vlan 20switch1(config-if)#int f0/24switch1(config-if)#switchport access vlan 20switch1(config-if)#end二、在交换机S2上创建两个VLAN：1. VLAN 30，VLAN名称为management。
2. VLAN 40，VLAN名称为partner。
Switch2#vlan databaseSwitch2(vlan)#vlan 30 name managementVLAN 30 added:Name: managementSwitch2(vlan)#vlan 40 name partnerVLAN 40 added:Name: partnerSwitch2(vlan)#exit3. 将fa0/1、fa0/23配置为access模式，并将它们划分为VLAN 30的成员。
4. 将fa0/2、fa0/24配置为access模式，并将它们划分为VLAN 40的成员。
switch2#conf tswitch2(config)#int f0/1switch2(config-if)#switchport access vlan 30switch2(config-if)#int f0/23switch2(config-if)#switchport access vlan 30switch2(config-if)#int f0/2switch2(config-if)#switchport access vlan 40switch2(config-if)#int f0/24switch2(config-if)#switchport access vlan 40switch2(config-if)#endStep5：路由器动态路由协议配置在两个路由器上启动OSPF协议，将各接口直连网络用network命令发布。
配置OSPF协议的步骤如下：R1的配置：1. 全局模式下启动OSPF协议R1(config)#router ospf 1解释：命令格式上1启动OSPF协议与启动RIP协议类似，但router OSPF后面多出了一个进程号（ID为1），该进程号仅具有本地意义，各路由器上的进程号可以不一样。
回车后进入路由配置模式：Router(config-router)。
2. 使用network命令发布网络。
R1(config-router)#net 192.168.12.0 0.0.0.255 area 0；net是network的简写R1(config-router)#net 172.17.10.0 0.0.0.255 area 0R1(config-router)#net 172.17.20.0 0.0.0.255 area 0解释：OSPF协议在发布网络的时候可以做到精确发布，可以看到network命令后面不止携带了网络地址，还有如0.0.0.255这样的通配符。
从通配符的形式上可以看出，它是子网掩码的反码形式，用255.255.255.255减去子网掩码即可得到通配符。
另外，OSPF作为一个层次化的路由协议，还需要指明运行协议的区域。
一个复杂的OSPF网络（自治系统）中会包含多个区域，它们之间用区域号来进行区分，每个区域中运行各自的OSPF协议实例，区域之间通过ABR连接主干区域进行交互，而主干区域总是area 0。
本实验中我们只进行单区域的OSPF配置，默认使用区域0在R2上进行相同的配置。
Router2(config-router)#net 192.168.12.0 0.0.0.255 area 0Router2 (config-router)#net 172.17.30.0 0.0.0.255 area 0Router2 (config-router)#net 172.17.40.0 0.0.0.255 area 0Router2 (config-router)#net 209.165.201.0 0.0.0.255 area 03.在路由模式下配置路由器被动接口。
解释：若路由器接口连接的是终端设备诸如PC、SERVER，则不用向该网络通告动态路由更新，只有与中间设备（诸如路由器）交互路由更新才是有意义的。
把路由器中连接终端设备的接口配置为被动接口，将不会向接口直连网络通告路由更新，这样可以降低流量，提高性能。
配置被动接口的方法是：在路由模式下使用passive-interface interface命令。
对于本实验拓扑中的两个路由器，除了其互连的fa1/0口之外，其他接口均可配置为被动接口。
R1上的被动接口配置如下：Router1(config-router)#passive-interface fa0/0Router1(config-router)#passive-interface fa0/1根据拓扑，在R2上配置相应的被动接口。
Routr2(config-router)#passive-interface fa0/0Routr2(config-router)#passive-interface fa0/1Step6：验证配置结果。
三、在各设备中使用show命令查看配置结果，可以使用的命令如：1.show run：查看运行配置。
2.show ip route：查看路由表。
3.show vlan brief：查看VLAN分配情况。
4.show ip int brief：查看接口IP地址配置情况。
5.show interface interface：查看单个接口配置情况。
其他接口情况略四、使用ping命令验证连通性。
1.PC1与其他PC之间的连通性。
在路由器上运行路由协议后，可以实现不同VLAN间的通信。
2.各PC和网关、路由器接口、服务器之间的连通性。
