民用飞机外翼蒙皮表面损伤问题的工程处置研究
211086444_飞机蒙皮损伤修理工艺方案研究
飞机蒙皮损伤修理工艺方案研究90研究与探索Research and Exploration ·工艺流程与应用中国设备工程 2023.04 (上）以上三种损伤类型中，意外损伤为影响飞机正常运营的最主要的因素之一。
其具有以下特点：①由于环境因素或者人为差错等偶然因素导致的结构损伤；②一般外表目视可检损伤，是外场结构维护的主要损伤检查对象；③大多数类型的意外损伤具有特定损伤规律。
1.2 飞机蒙皮常见损伤的检查方法（1）目视检查。
除了通常的普通目视检查外，在损伤位置更多的是使用详细目视检查。
对于一些位置很难直接观察到，位置比较特殊的表面，检查可以使用反光镜。
（2）NDT 无损探伤。
无损探伤是借助设备对飞机表面、深层的多种损伤探测的一种方法。
常见的分为涡流探伤、超声探伤、射线探伤和磁粉探伤、X-射线探伤、磁粉探伤。
（3）敲击测试检查。
敲击测试检查是检查薄蒙皮下的蜂窝结构损伤，一般用于对损伤区域和完成修理后区域的检查，一般使用的工具是金属敲击棒等。
在进行敲击测试时，要完整地敲击所有需要被检查的区域，在敲击时，敲击递增距离是允许封层范围的1/3，敲击时，需要保证结构和厚度的恒定不变。
在敲击一些大范围的部件时，比如发动机进气道等，可以使用分区法，把整个需要检查的区域使用线分成一块一块来确保所有的地方全部检查到位。
2 飞机蒙皮损伤修理工艺方案研究2.1 飞机蒙皮损伤修理方案的确定损伤修理的基本流程。
飞机蒙皮出现损伤时，需要按照特定的流程来确定本次维修需要使用的维修方案。
按顺序依次为确定位置并定义损伤、参考允许损伤范围、确定使用的维修方法。
（1）确定损伤位置并定义损伤。
根据现场损伤出现的实际位置确定损伤的部位或者部件，再根据现在损伤的状态确定损伤的类型和损伤处的材料。
（2）参考允许损伤范围。
根据损伤部件的位置和损伤类型，结合手册中给出的深度、边距、宽深比等参数确定损伤的程度，判断是否需要修理，是否可以修理等。
飞机蒙皮表面防护技术的研究进展
阳 极 氧 化 法 是 在 阳 极 化 槽 中 挂 上 铝 板 ，铝 板 为 阳 极 ， 铅 板 为 阴 极 。接 通 电 流 后 ，在 铝 板 上 同 时 发 生 氧 化 膜 的 生 成 和 溶 解 反 应 ，氧 化 膜 的 生 成 速 度 比 其 溶 解 速 度 快 时 ，会 在 铝 表 面 生 成 氧 化 膜 。 阳 极 氧 化 膜 有 以 下 特 点 ：氧化膜的 吸 附 能 力 极 强 ，可 按 需 染 色 ；氧 化 膜 是 直 接 在 基 体 金 属 上 生 成 的 ，两者间的结合力很好；在 孔 隙 占 比 为 2 0 % 〜 3 0 % 时 ， 氧 化 膜 与 漆 膜 的 附 着 力 极 好 ，但 延 长 氧 化 膜 的 放 置 时 间 后 ， 氧 化 膜 与 漆 膜 间 的 附 着 力 会 迅 速 下 降 。氧 化 膜 是 一 种 绝 缘 层 ，膜 厚 1 P m 时 ，纯 铝 氧 化 膜 的 电 阻 系 数 为 109C!/cm2; 氧 化 膜 的 击 穿 电 压 为 25V ; 氧 化 膜 是 一 种 可 耐 受 1500°C 的 耐 热 保 护 层 ，导 热 系 数 比 金 属 低 。 1.2 化学氧化法

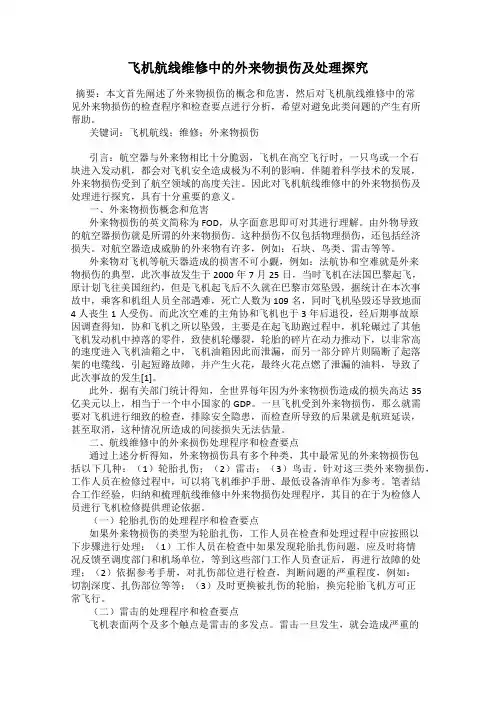

飞机航线维修中的外来物损伤及处理探究
如果外来物损伤类别为鸟击，应遵循以下处理程序和检查要点。（1）在发现此类故障时，检查人员应该将问题及时反馈至调度部门，停止故障飞机的正常飞行，并联系有关部门获取飞机的各项参数，等到有关部门处理完成后，对故障飞机进行检查；（2）在检查过程中，工作人员应按照有关规定，佩戴好安全防护设备，不得与鸟类尸体直接接触，避免细菌感染工作人员；（3）对鸟类损害区域进行清理；（4）不管是在何处区域发生鸟类入侵的痕迹，都应该严格执行外来物损伤检查流程，对飞机表面和各个系统进行检查，重点检查内容为飞机表面的受损情况。例如：变形、褶皱、渗漏等等；（5）如果鸟击位置包括雷达罩，即使痕迹较小，同样要检查整个雷达罩，对雷达罩的内外部区域进行检查，判断其结构是否存在损伤；（6）如果鸟击位于发动机，那么应该将AMM72-00-00作为参考，对外来物损伤进行检查，如果外来物在涵道内留存，需要使用孔探检查的方法，对高压压气机进行细致的检查。孔探可以在飞机飞行结束后进行，以避免航班延误等情况的出现；（7）如果鸟击的位置是皮托管，需要将AMM34-12-01作为依据，测试大气数据计算机系统，及时排查系统故障。
结论：综上所述，外来物损伤会对飞机安全造成致命性的威胁，纵观历史，许多空难事故的成因就是外来物损伤。因此航空部门应该重视外来物损伤的预防和检修，从而避免外来物损伤问题的出现。
参考文献：
[1]宋真真,阎光.基于模糊层次分析法的飞机航线维修风险管理研究[J].中国民航飞行学院学报,2019,30(02):71-74+80.
（一）轮胎扎伤的处理程序和检查要点
如果外来物损伤的类型为轮胎扎伤，工作人员在检查和处理过程中应按照以下步骤进行处理：（1）工作人员在检查中如果发现轮胎扎伤问题，应及时将情况反馈至调度部门和机场单位，等到这些部门工作人员查证后，再进行故障的处理；（2）依据参考手册，对扎伤部位进行检查，判断问题的严重程度，例如：切割深度、扎伤部位等等；（3）及时更换被扎伤的轮胎，换完轮胎飞机方可正常飞行。
飞机外部蒙皮修理及维护
/西安航空职业技术学院毕业设计（论文）论文题目：飞机外部蒙皮变形及其预防和修理 _________西安航空职业技术学院制20011年12月10日＞西安航空职业技术学院毕业设计（论文）任务书题目飞机外部蒙皮变形及其预防和修理任务与要求：西安航空职业技术学院制2011年12月10日毕业设计（论文）进度计划表飞机外部蒙皮变形及其预防和修理【摘本论文主要阐述了飞机外部蒙皮变形及其预防和修理方法。
要】关键词:1概述装备的维护和修理统称为维修，维修是使装备保持和恢复规定状态所采取的全部措施和活动。
在实际工作中，修理和维护一般不能完全分开，在装备维护时，可能要进行某些必要的修理，而在对装备修理时，又往往要进行一定的维护。
飞机是典型的航空装备。
飞机的修理，是指对使用到规定时限或出现损伤的飞机所进行的恢复其规定技术状态的各种技术活动，有时又叫修复。
主要包括飞机及其发动机、机体、机载设备的修理。
飞机修理属于航空维修的范畴，飞机修理工作是航空机务工作的重要组成部分。
本论文主要讨论飞机机体中的损伤和修理的方法。
在现代化发展的条件下，为提高装备的效能和生存力，必须使大量的损伤装备能够在战场上得到修复，抢修性已成为装备的重要特性，并纳入到装备的设计、使用、维修的全寿命管理之中，历史经验表明，飞机损伤抢修是保持航空部队持续生存能力最直接、最有效、最经济的途径，是加快航空发展的“倍增器” 。
飞机作为航空运输的主要载体，飞机的修理就显得非常的重要。
现代飞机广泛应用了金属蒙皮。
金属蒙皮不禁能承受局部空气动力（吸力或压力）而且能承受扭矩和弯矩。
蒙皮的主要功用是构成飞机的外形，保持飞机的良好气动性能以及承受和传递载荷。
飞机在飞行训练中，由于过载或非正常使用、维护等原因，可能使飞机蒙皮产生变形、裂纹或破空等损伤。
飞机蒙皮损伤后，不仅破坏了飞机的良好气动外形，影响飞机性能，而且还会使损伤部位的蒙皮强度降低，危及飞行安全。
因此要及时修理飞机蒙皮上出现的各类损伤。
飞机结构修理中去除蒙皮边缘损伤的研究
飞机结构修理中去除蒙皮边缘损伤的研究施剑玮【期刊名称】《科学技术与工程》【年(卷),期】2012(012)018【摘要】There is a great effect on fatigue performance of skin by different removal depth and radius during the fatigue crack removal in aircraft structure repair. The method accepted by the.allowable damage criteria is provided with the research on the effect on fatigue performance of skin by different depth and radius.%在飞机结构修理去除蒙皮边缘疲劳裂纹时,去除深度和半径对蒙皮的疲劳品质有很大的影响.研究了不同的去除深度和半径对蒙皮疲劳品质的影响,得到满足允许损伤标准的疲劳裂纹去除方法.【总页数】4页(P4572-4574,4578)【作者】施剑玮【作者单位】上海飞机设计研究院强度设计研究部,上海200232【正文语种】中文【中图分类】V267.45【相关文献】1.民用飞机机身蒙皮修理的广布疲劳损伤试验研究与有限元分析 [J], 隋立军;原磊;李弢;陈鹏2.飞机结构修理中去除蒙皮边缘损伤的研究 [J], 刘军3.民用飞机蒙皮损伤修理研究 [J], 王国庆4.民用飞机紧固件周围蒙皮表面损伤去除对原有静强度影响的分析 [J], 滕青5.某型飞机蒙皮破孔的结构修理与分析 [J], 王博;郭骞;余斌高;赵东平;申洋;王克平因版权原因，仅展示原文概要，查看原文内容请购买。
民机机体蒙皮划痕的应力分析及处理方法研究
第３６卷第５期２０１８年９月西安航空学院学报J o u r n a l o fX i ᶄa nA e r o n a u t i c a lU n i v e r s i t yV o l ．３６N o ．５S e p ．２０１８收稿日期:２０１８Ｇ０５Ｇ１７基金项目:四川省教育厅重点项目(１６Z A ００２０);中国民用航空飞行学院科学基金面上项目(J ２０１４Ｇ３０)作者简介:张中波(１９７６－),男,四川南充人,副教授,主要从事数字化维修㊁航空部附件国产化研究.民机机体蒙皮划痕的应力分析及处理方法研究张中波(中国民用航空飞行学院航空工程学院,四川广汉６１８３０７)摘㊀要:为了研究民用运输机蒙皮表面上常见的划痕损伤,根据划痕发生部位的结构特点,建立其应力分析模型,采用有限元分析方法,研究应力集中系数与外载荷㊁划痕宽度㊁划痕深度之间的变化规律.仿真得出,当划痕尺寸不变时,划痕所受应力集中系数基本不随外载荷的变化而变化;当外载荷不变时,划痕深度值增大时比划痕宽度值增大时对划痕所受应力集中系数影响大.分析仿真结果,提出了民机机体蒙皮划痕处理的三种方案,为航线维护中划痕处理提供理论支持.关键词:机体蒙皮;划痕;应力集中;航线维护中图分类号:V ２２３;V ４１４．３＋２㊀㊀文献标识码:A ㊀㊀文章编号:１００８Ｇ９２３３(２０１８)０５Ｇ０００３Ｇ０５㊀㊀机体蒙皮划痕是指蒙皮表面上的细长㊁深度较浅的可见线性损伤(最大深度被定义为０．００６英寸(０．１５m m ))[１].调查发现机体划痕是由于在除去机体蒙皮边缘的密封胶或是在清除机体外表面的黏贴标牌的过程中,由于使用了金属刀具或者不合适的硬质工具而造成的.因此,机体划痕常发生在有密封胶密封的机身蒙皮搭接或对接处㊁修理件边缘以及黏贴标牌处,图１所示的是搭接区域下部的划痕.图１㊀搭接区域下部的划痕统计波音飞机公司从２００３年至２００７年的报告,在波音飞机上发现了８７条划痕裂纹,其中,在一架B ７３７蒙皮飞机搭接部位发现的两条划痕裂纹长度分别达到５英寸(１２７m m )和８英寸(２０３m m ),在一架B ７４７飞机发现一条长达３０英寸(７６２m m )的划痕裂纹[２].由于蒙皮铝合金基体外的包铝层厚度一般很薄(是蒙皮厚度的５％左右),划痕造成的裂纹很容易穿透包铝层,进一步损伤其下面的铝合金基体,最终可能形成疲劳裂纹,图２所示为划痕剖面及其产生的裂纹.蒙皮上的疲劳裂纹可能最终会造成飞机空中释压,导致灾难性的后果.图２㊀划痕剖面及其产生的裂纹国内关于民机机体划痕的研究相对较少.殷４㊀允信[１]结合波音公司发布的维护/维修方案和服务通告,对飞机维修中划痕损伤的处理进行了总结.文献[２Ｇ４]计算了划痕缺口的最大应力,得出了循环载荷下构件的疲劳寿命,分析了不同划痕深度对机身增压蒙皮结构应力集中和疲劳寿命的影响.庄葆华等人[５]介绍了飞机表面划痕非接触测量的激光三角扫描法,给出了激光三角测头正确放置方式,提出改善测量精度的测头姿态调整法和表面喷涂法.张文军等人[６]设计了一种基于数字图像处理技术的表面划痕测量系统.本文根据常出现机体划痕的部位结构特点,建立其应力分析模型,通过变化外载荷㊁划痕缺口宽度㊁深度等参数,采用有限元分析方法,研究应力集中系数与载荷㊁划痕宽度㊁划痕深度等之间的变化关系,得出了民机机体蒙皮划痕处理的三种方案.１㊀分析模型１．１㊀模型的几何尺寸及结构因飞机蒙皮表面的划痕通常发生在上下蒙皮搭接部位附近,位于下蒙皮上.为了模拟不同深度㊁不同宽度的表面划痕对蒙皮受力的影响,采用试件结构及尺寸如图３所示[４].试件结构为两块相同的铝合金板,通过四排三列铆钉铆接组成试件.铝合金板的长度为１４０m m ,宽度为４５．５m m ,厚度为２．５m m ,搭接后整体长度为２４５m m .划痕设计位于搭接处上蒙皮的边缘,底部的形状为半圆形或半椭圆形.图３㊀试件结构及尺寸１．２㊀确定试件物理属性根据波音公司的S R M 手册[７],选取L y１２Ｇc z 铝合金材料.L y １２Ｇc z 铝合金机械性能和疲劳特性参数如表１所示.进行应力分析前,在分析软件A B A Q U S 的属性功能模块中根据表１的参数对模型进行材料定义.表１㊀L y１２Ｇc z 铝合金机械性能与疲劳特性参数参数名称参数值单位强度极限４５５M P a 屈服强度２８９M P a 弹性模量６６０００M P a 泊松比０．３Ｇ应变硬化指数０．１１３Ｇ循环硬化系数８０２M P a 疲劳强度系数７６８M P a 疲劳强度指数Ｇ０．０８８２Ｇ１．３㊀边界条件与载荷设置民机在飞行过程中,机身增压载荷使得机身蒙皮承受环向拉应力.因此,对上述试件模型,将下蒙皮最左端面上的所有节点自由度全部进行约束,形成固定端.对上蒙皮最右端面上所有节点只在水平方向上施加单位作用载荷,边界条件与载荷如图４所示.图４㊀边界条件与载荷２㊀结构应力分析考虑铆钉的应力情况不是研究的重点,且加入铆钉后的建模㊁装配㊁设置㊁分析等工作量巨大,故通过多点约束(M u l t i ＧP o i n tC o n s t r a i n t ,M P C )的方法,将上㊁下蒙皮的铆钉孔内表面连接起来,使上下铆钉孔的六个自由度均被绑定在一起,以模拟真实的铆接情况.２．１㊀网格划分在结构应力分析过程中,网格划分是一个十分重要的环节,网格质量的好坏不仅直接关系到分析是否能够顺利㊁快速地完成,而且也关系到是否能够得到高精度的分析结果.在本文中,上蒙皮受力情况不是分析的重点,为减少工作量和节省分析时间,对上蒙皮采取较简单的扫略网格划分技术,上蒙皮网格如图５所示.图５㊀上蒙皮网格西安航空学院学报第３６卷５㊀下蒙皮先被分割为两个部分,即含有铆钉孔与划痕的区域和其他的平板区域.为了使网格划分更加精细㊁分析结果更加精确,对含有铆钉孔和划痕的区域进行二次区域划分及网格划分,下蒙皮网格如图６所示.图６㊀下蒙皮网格２．２㊀当划痕尺寸相同,应力集中系数与载荷之间的关系㊀㊀本文将应力集中系数K 定义为:K ＝σm a xσn式中,σm a x 表示划痕缺口处的最大应力,σn 表示无划痕时的应力.应力集中系数表征了蒙皮产生划痕后,划痕处的局部应力增高程度.图７为划痕线区域的受载应力云图.图７㊀划痕线区域的受载应力云图当划痕顶端半圆形的曲率半径R 为０．１m m ,深度H 为０．２m m 时,外载荷与应力集中系数的变化关系如图８所示.图８㊀划痕外载荷与应力集中系数关系图由图８可以看出,当外载荷为１０M P a 和２００M P a 时,应力集中系数最大,为１６．８.当载荷为５００M P a 时,应力集中系数最小,为１６．５,但是两者相差仅为１．８％.故可得出结论:如果划痕尺寸不变,即使构件的外载荷逐渐增加,应力集中系数基本保持不变,即划痕处的局部应力增高程度基本相同.２．３㊀应力集中系数随划痕尺寸的变化关系保持外载荷不变,逐渐改变划痕的宽度和深度等缺口尺寸,得到应力集中系数与划痕深度㊁宽度的变化关系.图９所示的是应力集中系数与划痕宽度的变化关系.当划痕深度一定时,应力集中系数随着缺口曲率半径(即划痕宽度)的增大而减小,蒙皮疲劳寿命会随之增大.另外,当划痕深度较小时,应力集中系数随宽度增加而减小的程度不明显;而当深度较大时,应力集中系数随宽度增加而快速下降.图９㊀应力集中系数与划痕宽度的变化关系图１０所示的是应力集中系数与划痕深度的变化关系.当蒙皮划伤宽度不变时,随着划伤深度的增加,应力集中系数逐渐增大,蒙皮疲劳寿命会随之减小.另外,当划痕宽度较大时,应力集中系数随深度增加而增加的程度不明显;而当宽度较小时,应力集中系数随深度增加而快速增加.图１０㊀应力集中系数与划痕深度的变化关系第５期张中波:民机机体蒙皮划痕的应力分析及处理方法研究６㊀根据上述分析可知,在实际航线维护检查中,应该重点 关注 划痕的深度,着重检查深度值较大的划痕,而宽度值较大的划痕对蒙皮疲劳寿命的影响相对较小.３㊀划痕航线处理根据划痕所在区域㊁损伤程度和损伤范围,参考相应飞机制造商的服务通告[８Ｇ１０],采用不同的划痕处理方案.主要有下面三种:３．１㊀接受划痕损伤从上面应力分析可知,当划痕深度较小时,应力集中系数较小,对蒙皮的疲劳寿命影响较小.因此在波音飞机绝大部分要求检查的区域内,接受深度小于０．００１英寸(０．０２５m m )的划痕,并且不要求后续的检查和监控.３．２㊀持续性检查/监控对于深度在０．００１~０．００６英寸(０．０２５~０．１５m m )之间的划痕,一般采取保持损伤现状并执行持续性检查/监控是否有裂纹的方案.由图９可知,当划痕深度相同时,如增大划痕的宽度,可以降低划痕部位的应力集中系数.因此,如图１１划痕线打磨所示,也可对划伤部位进行打磨,拓宽划痕的宽度.图１１㊀划痕线打磨３．３㊀进行修理从图１０可知,当划痕深度超过０．１５m m 后,应力集中系数会快速增加,蒙皮疲劳寿命会随之快速下降.飞机运营一段时间后,划痕部分将产生裂纹,威胁飞机的飞行安全.因此在实际航线维护中,对较深的划痕应进行修理,通常采取挖补修理的方法.挖补修理的原理是将出现划痕㊁强度减弱的飞机蒙皮去除掉,防止因划痕产生的裂纹沿整个机身蒙皮扩展,而加以补片和加强片从而恢复飞机蒙皮的气动外形和强度.图１２所示是针对机身桁条间蒙皮出现缺陷采取的蒙皮挖补修理.图１２㊀蒙皮挖补修理４㊀结语机体划痕是民用运输机蒙皮表面上最常见的损伤之一,常发生在有密封胶密封的机身蒙皮搭接或对接㊁修理件边缘等位置.本文根据其发生部位的结构特点,建立机体划痕应力分析模型,通过变化外载荷㊁划痕缺口宽度㊁划痕缺口深度参数,采用有限元分析方法,研究了应力集中系数与载荷㊁划痕宽度㊁划痕深度等之间的变化关系.根据结果得出,在实际航线维护检查中,应该重点 关注 划痕的深度,着重检查深度值较大的划痕,而宽度值较大的划痕对蒙皮疲劳寿命的影响相对较小.最后西安航空学院学报第３６卷７㊀结合数据分析讨论了划痕处理的三种方案,为航线维护中划痕处理提供理论支持.参考文献[１]殷允信．波音飞机机身蒙皮划痕浅析[J]．航空维修与工程,２０１４(６):７１Ｇ７３．[２]冯振宇,李振兴,杜洪增．增压机身蒙皮划伤的数值模拟[J]．航空维修与工程,２００７(６):４４Ｇ４５．[３]张铁纯,陈磊,冯振宇．增压机身蒙皮划痕线对疲劳寿命的影响[J]．中国民航大学学报,２００７,２５(３):３６Ｇ３８．[４]冯振宇,柳永波．基于有限元法的飞机蒙皮划痕线损伤分析[J]．航空计算技术,２００７,３７(５):３２Ｇ３４．[５]庄葆华,张文伟,刘迈,等．飞机表面划痕的非接触测量[J]．应用激光,１９９７,１７(２):４９Ｇ５３．[６]张文军,马小苏,孙芃,等．数字图像处理技术在表面划痕测量中的应用[J]．计测技术,２０１１,３１(１):１１Ｇ１３,６０．[７]B o e i n g C o m m e r c i a lA i r p l a n eG r o u p．S t r u c t u r a l R e p a i rM a nＧu a l[Z]．S e a t t l e:B o e i n g C o m m e r c i a lA i r p l a n eG r o u p,１９９５．[８]B o e i n g C o m m e r c i a lA i r p l a n eG r o u p．７３７Ｇ５３A１２６２s e r vＧi c eb u l l e t i n:F u s e l a g eＧS k i nＧI n s p e c t i o n so ft h e F u s e l a g e S k i nf o rS c r i b e L i n e s[Z]．S e a t t l e:B o e i n g C o m m e r c i a l A i r p l a n eG r o u p,２００４．[９]B o e i n g C o m m e r c i a lA i r p l a n eG r o u p．７３７Ｇ５３Ｇ１１６８s e r v i c e b u l l e t i n:F u s e l a g eＧA f tS k i nＧI n s p e c t i o n,M o d i f i c a t i o na n d R e p l a c e m e n t[Z]．S e a t t l e:B o e i n g C o m m e r c i a l A i r p l a n e G r o u p,１９９５．[１０]B o e i n g C o m m e r c i a l A i r p l a n eG r o u p．７３７Ｇ５３A１２８９s e r vＧi c eb u l l e t i n:F u s e l a g eＧS k i nＧI n s p e c t i o n o ft h e S k i nf o r S c r i b eL i n e s[Z]．S e a t t l e:B o e i n g C o m m e r c i a lA i r p l a n eG r o u p,２００６．[责任编辑㊁校对:李㊀琳]S t u d y o nS t r e s sA n a l y s i s a n dT r e a t m e n t o f S c r a t c ho nF u s e l a g e S k i no fC i v i lA i r c r a f tZ HA N GZ h o n gＧb o(A v i a t i o nE n g i n e e r i n g I n s t i t u t e,C i v i lA v i a t i o nF l i g h tU n i v e r s i t y o fC h i n a,G u a n g h a n６１８３０７,C h i n a)A b s t r a c t:T o s t u d y c o m m o n s c r a t c h e s o n f u s e l a g e s k i no f c i v i l a i r c r a f t,t h e p a p e r e s t a b l i s h e s t h e i r s t r e s s aＧn a l y s i sm o d e l a c c o r d i n g t o t h e f e a t u r e s o f t h e s t r u c t u r ew i t h s c r a t c h e s,a n d s t u d i e s t h e c h a n g i n g l a wa m o n g s t r e s s c o n c e n t r a t i o nc o e f f i c i e n t a n de x t e r n a l l o a d,s c r a t c hw i d t h,a n ds c r a t c hd e p t ht h r o u g ht h e f i n i t ee l eＧm e n t a n a l y s i sm e t h o d．T h e r e s u l t so f e m u l a t i o n i n d i c a t e t h a tw h e ns c r a t c hs i z e s r e m a i nu n c h a n g e d,s t r e s s c o n c e n t r a t i o n c o e f f i c i e n t o f s c r a t c h e sb a s i c a l l y d o e sn o t c h a n g ew i t he x t e r n a l l o a d;w h e ne x t e r n a l l o a dr eＧm a i n su n c h a n g e d,t h eb i g g e r s c r a t c hd e p t hh a s t h em o r e s i g n i f i c a n t i m p a c t o ns t r e s s c o n c e n t r a t i o nc o e f f iＧc i e n t t h a ns c r a t c h w i d t h．T h e r e f o r e,t h e p a p e r p r e s e n t st h r e es o l u t i o n sa st h et h e o r e t i c a l s u p p o r t t ot h e t r e a t m e n t o f s c r a t c h e s o n f u s e l a g e s k i no f c i v i l a i r c r a f t．K e y w o r d s:f u s e l a g e s k i n;s c r a t c h;s t r e s s c o n c e n t r a t i o n;l i n em a i n t e n a n c e第５期张中波:民机机体蒙皮划痕的应力分析及处理方法研究。
浅析民航飞机机身蒙皮航线常见结构损伤简介及处理方法
浅析民航飞机机身蒙皮航线常见结构损伤简介及处理方法摘要：本文以民航飞机为研究对象，对其机身蒙皮航线的常见结构损伤修复进行分析。
在概述结构损伤类型的技术上，对划痕、雷击、凹陷等问题的修复方法做出说明。
从技术与经验两个方面出发，帮助相关岗位技术人员提高技能水平，为优化民航飞机的使用寿命与效果提供方法参考。
关键词：民航飞机；结构损伤；蒙皮修复引言：飞机机身的蒙皮结构，是极其重要的组成部分。
为了更好的维护飞机的使用效果，必须在日常维护工作中，通过技术手段的完善，对结构损伤类型与修复方法进行精确核对。
在缩减飞机停场时间的同时，降低航班的运营压力，并以此保证民航飞机的正常使用条件。
一、机身蒙皮结构损伤类型蒙皮结构损伤，可以在损伤条件的影响效果上进行分类，并总结出以下四种类型。
其一，A类永久损伤。
此类损伤对于飞机的适航性与安全性影响可以忽略不计，仅执行损伤记录即可，无需对其作出修复与额外检查；其二，B类永久损伤。
此类损伤在未发生恶化与扩展的条件下，无需进行修理，但必须以飞机的适航性与安全性作为基本前提；其三，C类临时损伤。
这类损伤必须在一定期限内进行处理，以防发生损伤恶化；其四，D类损伤。
这类损伤的影响较为明显，不仅对飞机运行的适航性与安全性造成了明显的负面影响，其影响区间甚至已经超出了容忍界限，必须立即对其进行修复。
另外，以损伤形式为分类标准，可以将蒙皮结构损伤分为划痕、雷击、沟槽、裂纹、磨损、腐蚀、变形等多种类型[1]。
出现此类结构损伤，不仅受到外部环境条件与操作方法的影响，甚至会对飞机的使用耗损产生影响。
针对此类情况，可以采用DFR（细节疲劳额定值）的计算方法，完成基本的磨损分析。
DFR计算方法下，可以保证分析的准确率在95%以上，并区别于实用载荷条件，作为结构本身固有疲劳性的特征分析方法发挥作用。
技术原理上，可以通过紧固件拉伸结构获得DFR阈值的计算公式：DFR=DFRbasc·A·B·C·D·E·U·RC·η·Χ在这一公式中，A代表孔充填系数；B代表蒙皮合金与表面的处理系数；C代表埋头深度系数；D代表材料的叠层系数；E代表螺栓的夹紧系数；U代表凸台有效系数；RC代表组成构件的额定疲劳数值；η为铆接厚度修正值；Χ代表其它影响条件的修正系数。
民航飞机机身蒙皮航线常见结构损伤简介r和处理方法简述
民航飞机机身蒙皮航线常见结构损伤简介r和处理方法简述夏振杰
【期刊名称】《军民两用技术与产品》
【年(卷),期】2017(000)002
【摘要】机身蒙皮是飞机结构非常重要的组成部分,在日常航线维护中,经常会在蒙皮上发现各种各样的结构损伤,正确的评估损伤和修理对缩短飞机停场时间、降低航班压力有着重大意义,本文主要对空客系列飞机机身蒙皮在航线维护中常见的结构损伤和一般处理方法做简单的介绍.
【总页数】1页(P8)
【作者】夏振杰
【作者单位】东方航空技术有限公司,上海 201100
【正文语种】中文
【相关文献】
1.B737-300型飞机后机身两侧蒙皮疲劳裂纹损伤分析 [J], 杜洪增;刘文成
2.民用飞机机身蒙皮对接结构疲劳分析及试验 [J], 雷腾
3.民用飞机机身蒙皮修理的广布疲劳损伤试验研究与有限元分析 [J], 隋立军;原磊;李弢;陈鹏
4.空客A320系列飞机饮用水系统简介及航线常见故障探讨 [J], 陈家林
5.空客A320系列飞机饮用水系统简介及航线常见故障探讨 [J], 陈家林
因版权原因，仅展示原文概要，查看原文内容请购买。
波音787-9飞机大翼蒙皮因紫外线损伤掉漆的检查和处理
波音787-9飞机大翼蒙皮因紫外线损伤掉漆的检查和处理作者：芦抗抗李强武桐来源：《航空维修与工程》2021年第09期摘要：对近年个别波音787-9飞机大翼出现的因紫外线损伤而大面积掉漆现象的处理进行总结分析，着重总结大翼复合材料蒙皮的检查和处理，以供业界遇到相同问题时参考。
关键词：波音787；紫外线损伤；掉漆；复合材料Keywords：B787；UV damage； paint peeling；composite0 引言从2020年开始，我司波音787-9机队陆续有三架飞机出现大翼表面漆层现象（见图1），这些飞机有两个共同点：经常执飞跨越北冰洋上空的北美航线；入列时间都为2016年下半年。
这一现象引起工作者高度重视。
按照常规处理方式查询修理手册得到的答案是只进行褪喷漆和检查的工作，但结合这三架飞机上述两个共同点，工作人员向波音公司发出咨询邮件询问这一现象的原因和临时处理措施。
最终波音证实这是因制造时喷漆工艺设计缺陷引起的损伤，后续波音将会发布相应文件改善这一情况，运营人可向波音发起索赔。
1 现象分析复合材料因其低密度、高强度、耐腐蚀、抗疲劳等优异的材料性能在航空制造业中得到广泛运用，但长期以来复合材料的使用停留在次要结构的制造中，而波音787飞机是首款大量运用复合材料制造的跨时代机型，其机身和大翼主要结构由BMS8-276碳纤维增强材料取代了传统的铝合金材料进行制造。
复合材料也有其弱点，生产和工作环境的温度、湿度以及射线等都会使其降低一定的力学性能甚至发生脱层、纤维断裂等损伤，本文着重分析多起相似事件中射线对飞机的影响。
自然界中紫外线射线（Ultraviolet）主要有三种即Ultraviolet A、B、C，简称UVA、UVB 和UVC，其中UVC会被臭氧层全部吸收，不到2%的UVB会穿过臭氧层，但其波长还不足以穿透玻璃等透明材料，但UVA却具有极强的穿透性，约98%的UVA能够穿透臭氧层到达地面。
飞机结构修理中去除蒙皮边缘损伤的研究
飞机结构修理中去除蒙皮边缘损伤的研究摘要：飞机蒙皮起着传递应力维护气动外形等重要作用，因此做好飞机蒙皮修理工作非常重要，其能够保障飞机安全和任务正常执行，特蒙皮维修也是越来越受到重视。
在飞机结构修理去除蒙皮边缘疲劳裂纹时，去除深度和半径对蒙皮的疲劳品质有很大的影响。
关键词：结构修理；疲劳裂纹；允许损伤飞机蒙皮以其特有的外形结构来维持飞机的飞行，其主要作用是在飞行中形成良好的气动力。
飞机在飞行过程中又将承受到的空气动力传递给机身、机翼和骨架，受力情况非常复杂。
由于飞机的蒙皮需要与空气等外界物质直接相接触，所以对飞机蒙皮的材料性能要求非常高，如塑性和强度，且材质表面要十分光滑，具有较强的耐腐蚀性。
一、飞机损伤分类1.按损伤的程度分为：（1）可允许损伤：是指不需要做任何修理或仅做简单修理的损伤。
（2）可修理损伤：某些比较严重或必须进行修理的损伤。
（3）不可修理损伤：对于严重损伤，已不能修复或者在经济上不适于再修理的损伤件，需要局部或整体更换，以达到排除故障的目的，这种损伤称为不可修理损伤。
例如：发动机吊架中的控制钢索，维修手册规定允许有一根断丝，当300mm内有二根断丝或全长上有超过3根断丝时，必须更换；对锈蚀的钢索，在磨损区域有线磨损截面达到40％时则必须更换。
铝合金管不允许有开裂，或超过壁厚10％的擦伤和刻痕，否则必须更换，这些就是不可修理损伤。
如果擦伤和刻痕不超过壁厚的10％，而且不在弯曲处，则可以修理，这种损伤属于可修理损伤。
2.按照损伤的原因分为：（1）非正常使用造成的损伤：飞机在飞行和起飞、着陆过程中，由于各种原因，使飞机承受过大的使用载荷，常常会造成结构损伤；当遇到意外撞击、鸟击或雷击时，将造成机翼前缘、机头、风档及发动机进气道等部位的局部损伤；当重着陆或粗暴着陆时，飞机的垂直惯性力过大，将造成起落架及其附近结构的损伤；飞机及发动机的操作失当：例如在超过襟翼放下限速时放下襟翼，将造成襟翼及操纵机构的过载而导致损伤；（2）非正常维护行为所造成的损伤：飞机在停机或维护过程中，由于非正常维护行为或其它原因也会造成飞机结构的损伤(刮伤、划伤及撞伤等)；（3）正常使用中的损伤：这种损伤通常包括疲劳损伤、腐蚀损伤、摩擦磨损损伤及紧固件松动损伤；由交变载荷所造成的疲劳损伤是飞机结构和发动机的常见损伤；水银以及人的排泄物等对飞机结构的腐蚀等，特别是超高强度铝合金零件，对腐蚀比较敏感，容易出现问题；发动机及附件中运动部件的摩擦磨损是运动部件损伤失效的主要形式(微动腐蚀/磨损)。
飞机机翼蒙皮破孔修补第八站位面论文
沈阳航空航天大学课程设计波音767飞机机翼前缘第八站位面蒙皮破孔修补学院航空航天工程学部专业飞行器制造工程班级04030501学号2010040305015姓名刘华星指导教师李威沈阳航空航天大学2013年12月沈阳航空航天大学课程设计（论文）课程设计任务书沈阳航空航天大学毕业设计（论文）摘要基于CATIA软件的飞机机翼蒙皮破孔修补课程设计，是在数字化制造的基础上，根据《飞机结构检修》[1]书籍中维修方法和标准进行的设计。
飞机机翼是飞机的一个重要部件，其主要功能是产生升力，飞行中，作用于机翼的外部载荷有空气动力、机翼结构质量力和部件的质量力。
机翼在外载荷作用下，像一根固定在机身上的悬臂梁一样。
要产生弯曲和逆转变形，因此，在这些外部载荷作用下，机翼各截面要承受剪力、弯矩和扭矩。
蒙皮对机翼上尤为重要，特别是机翼前缘，它是气动力特别敏感区，对光滑性要求较高，因此，对机翼前缘破孔损伤维修的要求很高，可以减少机翼潜在的危险。
在此次的课程设计中首先要了解飞机蒙皮结构，对蒙皮作失效分析，飞机蒙皮破孔对飞机的影响，然后了解飞机蒙皮破孔损伤的修理方法，最后再根据所学知识，对飞机机翼前缘蒙皮破孔损伤进行修理。
关键词：蒙皮破孔；CATIA；机翼；修补目录1 绪论 (1)1.1 数字化技术发展及前景 (1)1.2 CATIA软件的使用 (2)1.3 飞机蒙皮破损及其维护 (2)1.3.1 蒙皮小破孔的无强度修理 (3)1.3.2 跨构架蒙皮破孔的修理 (3)1.3.3 不易施工处蒙皮破孔的修补 (4)1.3.4 机翼前缘蒙皮破孔修补 (4)2 机翼蒙皮前缘破孔修补分析 (5)2.1 破孔修补补片的分析 (5)2.2 破孔修补衬片的分析 (6)2.3 加强片的分析 (6)2.4 托板螺母的分析 (6)2.5 修理蒙皮破孔时的强度分析 (7)3 CATIA软件作图 (8)3.1 补片的作图 (8)3.2 衬片的作图 (8)3.3 加强片的作图 (9)3.4 托板螺母的作图 (10)3.5 工程图出图 (10)4 总结 (12)参考文献 (13)1 绪论1.1数字化技术发展及前景随着信息技术的迅速发展及其与制造的融合，航空制造日益走向数字化。
民用飞机外翼蒙皮表面损伤问题的工程处置研究
民用飞机外翼蒙皮表面损伤问题的工程处置研究摘要：外翼蒙皮表面损伤是民用飞机的常见制造偏离问题。
该文研究了民用飞机外翼蒙皮的表面技术特性，梳理了结构修理中该问题的分析思路和处置方法，提出了民用飞机外翼蒙皮表面损伤问题的工程处置流程。
以某民机中下壁板表面损伤问题为例，说明了该分析研究在结构工程处置中有一定的指导意义。
关键词：外翼蒙皮表面损伤工程处置中图分类号：V262.4 文献标识码：A 文章编号：1674-098X（2017）03（a）-0001-02外翼蒙皮是民机机翼结构的主要组成部分。
对于外翼蒙皮而言，不仅要求蒙皮具有较好的强度和塑性，还要求蒙皮表面光滑，满足气动要求。
外翼蒙皮制造过程中，由于工具、装配干涉、操作失误、人为保护不力等原因，可能造成蒙皮表面产生划伤、擦伤、刻痕、碰伤、磕伤等损伤，对蒙皮的性能产生一定影响。
该文以民用飞机常用的金属外翼蒙皮为研究对象，研究了蒙皮表面特性，并在此基础上提出了外翼蒙皮表面损伤问题的处置流程，并将该流程应用到某民机中下壁板表面损伤问题的工程处置之中。
1 外翼蒙皮表面特性外翼蒙皮用于形成机翼流线形外形，飞机在承受空气动力作用后，将作用力传递到机身机翼骨架上，外翼蒙皮主要参与机翼扭矩引起的剪流和弯矩引起的轴向拉压。
为了保证外翼的设计要求，外翼蒙皮的表面性能也是至关重要的。
外翼蒙皮主要有金属蒙皮、复合材料层压蒙皮、夹层蒙皮和整体壁板等型式，目前民用飞机上常用的是金属蒙皮。
蒙皮在完成零件制造加工之后，一般都会进行喷丸、阳极化、表面漆层等处理措施。
喷丸是将很小直径的钢丸或玻璃丸以一定的速度撞击金属表面的一种表面强化工艺。
通过喷丸可以诱导出金属表层的残余压应力，提高材料的抗应力腐蚀开裂能力并改善材料的疲劳性能。
在民用飞机上常用的喷丸技术有喷丸成形和喷丸强化。
喷丸成形是通过喷丸技术来进行外翼蒙皮成形，是一种飞机钣金特种工艺方法。
为了满足强度要求，部分区域还会进行喷丸强化来提高强度。
关于飞机蒙皮失效的分析研究
