项目十一 建筑施工图的识读与绘制
建筑工程施工图识读
建筑工程施工图识读建筑工程施工图通常包括平面图、立面图、剖面图、细部构造图、钢筋图、设备布置图等。
在具体施工中，需要根据设计要求和施工实际情况来正确理解和应用这些施工图。
下面将结合具体的施工图例子，详细介绍建筑工程施工图识读的方法和要点。
1. 平面图识读平面图是建筑工程中最基础也是最重要的图纸之一。
它一般包括建筑全平面图、地下室平面图、各楼层平面图等。
平面图上标注了建筑物的主要构造和布局情况，比如墙体厚度、柱网布置、楼板厚度等。
同时，平面图还标注了建筑物的主体尺寸和空间布置，比如房间的大小、门窗的位置等。
例如，在一张平面图中，我们可以看到建筑物的外墙、内墙、楼板、结构柱等主要构造的位置和尺寸。
在施工中，施工人员需要根据这些尺寸和位置信息来准确施工，保证建筑物的结构和布局符合设计要求。
此外，在平面图中还包括了建筑物的建筑标高、结构标高等基础信息。
建筑标高一般是指建筑物的地面标高，结构标高是指建筑物的结构构件标高。
正确理解这些标高信息对于建筑物的高度和结构设计非常重要。
2. 立面图识读立面图是建筑工程中描述建筑立面结构和外观的图纸，它展示了建筑物的垂直截面，反映了建筑物的外观、形式和风格。
立面图包括了建筑物的立面主要构造、外立面装饰、开窗位置等内容。
通过立面图，我们可以看到建筑物的外观设计和构造，包括立面上的窗户、外墙饰面、构件连接等信息。
在施工中，施工人员需要根据立面图上的尺寸和位置信息来进行外立面的施工，保证建筑物的外观符合设计要求。
某建筑工程项目的立面图中标注了建筑物的幕墙构造、外墙材料、窗户类型等具体信息。
在施工中，施工人员需要按照这些信息来选择合适的幕墙材料和窗户，确保建筑物的外观和节能性能符合设计要求。
3. 剖面图识读剖面图是建筑工程中描述建筑结构截面的图纸，它展示了建筑物的纵向构造情况，反映了建筑物的内部结构和材料组成。
剖面图一般包括建筑物的纵向截面、构造柱、内外墙厚度等信息。
通过剖面图，我们可以看到建筑物的内部结构、材料组成和构造细节，比如墙体和楼板的截面形状、结构柱和梁的位置等。

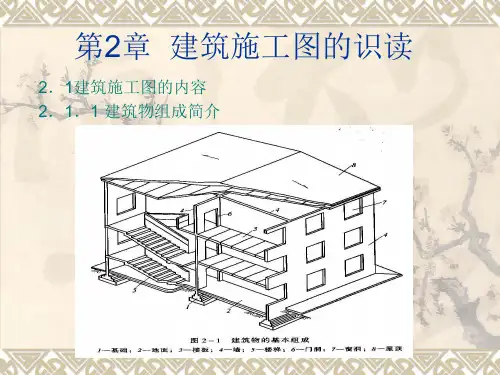

建筑识图课件第2章建筑施工图的识读
❖
做一枚螺丝钉，那里需要那里上。20. 12.2505 :29:470 5:29De c-2025 -Dec-2 0
❖
日复一日的努力只为成就美好的明天 。05:29:4705:29:4705:29Friday, December 25, 2020
❖
安全放在第一位，防微杜渐。20.12.2520.12.2505:29:4705:29:47December 25, 2020
❖
这些年的努力就为了得到相应的回报 。2020年12月25日星 期五5时 29分47秒05:29:4725 December 2020
❖
科学，你是国力的灵魂；同时又是社 会发展 的标志 。上午5时29分 47秒上 午5时29分05:29:4720.12.25
❖
每天都是美好的一天，新的一天开启 。20.12.2520.12.2505:2905:29:4705:29:47Dec-20
❖ 建筑平面图通常以层次来命名，如底层平面 图、二层平面图、三层平面图等。
❖ 局部平面图可以用于表示或两层以上合用平 面图中局部不同处，也可用来将平面图中局 部以较大的比例另行绘出，如卫生间平面布 置图；
❖ 顶层平面图则是建筑物顶部按俯视方向在水 平投影面上所得到的正投影图。
❖ 此外，有的建筑还有地下层（＋ 0.000以下） 平面图 。
❖
追求至善凭技术开拓市场，凭管理增 创效益 ，凭服 务树立 形象。2020年12月25日星期 五上午5时29分 47秒05:29:4720.12.25
❖
严格把控质量关，让生产更加有保障 。2020年12月 上午5时 29分20.12.2505:29December 25, 2020
❖
作业标准记得牢，驾轻就熟除烦恼。2020年12月25日星期 五5时29分47秒 05:29:4725 December 2020
建筑工程施工图的识读方法
建筑工程施工图的识读方法
建筑工程施工图的识读方法包括以下几步：
1.了解图纸标准：建筑工程施工图是按照国际标准或国家标准制作的，可以在图纸上查看详细信息，例如图纸的名称、编号、比例和尺寸等。
2.了解图例：图例是施工图中一些常用元素的图形符号的说明，包括墙体、门窗、结构构件、管道、设备等。
3.了解基础图纸：基础图纸是建筑工程施工图的基础，包括地形图、地下管线图等。
需要整体把握基础图纸的内容，以便了解建筑的施工情况。
4.了解平面图：平面图是建筑施工图的主体部分，它显示了建筑物的分层布置和各层的平面布局，包括墙壁、窗户、门、楼梯、电梯和管道等。
需要注意平面图的比例尺、正北方向和地形面高度等要素。
5.了解立面图：立面图是建筑物的侧面图，它描述了建筑物的外观和细节，包括墙体、窗户、檐口和屋顶等。
需要特别注意立面图的比例尺和视线方向。
6.了解细节图：细节图是建筑物中的一些细节和装饰的详细展示，包括门窗、楼梯、装饰板、铁艺等。
细节图需要仔细观察，以便了解施工过程中需要注意的问题。
7.了解构造图：构造图是建筑物的结构和构造的图纸。
需要特别注意构造图的比例尺、设计荷载、材料规格等要素。
8.熟悉施工图的样式：施工图一般分为图集、标准图和施工详图等。
需要了解每种类型的图样式和实际应用中的使用情况。
建筑施工图的识读，平面图、立面图、剖面图识读要点及注意事项
建筑施工图的识读，平面图、立面图、剖面图识读要点及注意事项建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图。
在前期还应提供岩土工程详细勘察报告。
施工图的图示方法与常用符号1）比例建筑的形体庞大而复杂，绘图时需要用各种不同的比例，对于整座建筑物和建筑局部详图一般缩小画出。
常用比例的选用见下表：2）定位轴线及编号3）标高符号4）索引符号与详图符号5）常用建筑材料图例（二）、建筑施工图建筑施工图识读要点1、建筑施工图中的图样是依据正投影法原理绘制的。
2、房屋的平、立、剖面图采用小比例绘制，对无法表达清楚的部分，采用大比例绘制的建筑详图来进行表达。
3、房屋构、配件以及所使用的建筑材料均采用国标规定的图例或代号来表示。
4、为了使建筑施工图中的各图样重点突出、活泼美观，采用了多种线型来绘制。
施工总说明1）施工说明：主要说明工程的设计概况，工程做法中采用的标准图集代号，以及在施工图中不易用图样而必须采用文字加以表达的内容，如材料的选用、饰面的颜色、环保要求、施工注意事项、采用新材料、新工艺的情况等。
2）工程做法表：是对建筑物各部位构造、做法、层次、选材、尺寸、施工要求等的详细说明。
是现场施工和备料、施工监理、工程预决算的重要技术文件。
3）门窗表：一栋房屋所使用的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺寸规格等相应内容，以备施工预算所需。
总平面图总平面图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图比例。
建筑物、构筑物等均采用图例来表示,并注明建筑物、构筑物的名称。
建筑总平面图的绘制比例一般采用1：500、1：1000、1：2000。
3. 表明标高。
建筑物首层地面标高、室外地坪标高。
建筑施工图立面图的识读与绘制
5.1.1 建筑立面图的形成 5.1.2 建筑立面图的图示内容
建筑立面图的形成
5.1.1 建筑立面图的形成
一、定义与形成 建筑立面图，Elevation，简称立面图。
它是在与房屋立面平行的投影面上所作的房屋正投影图。 主要反映房屋的长度、高度、层数等外貌和外墙装修构造，主 要用于室外装修。
投 射 方向
5.1.1 建筑立面图的形成
二、建筑立面图的命名方式
方式一：用建筑平面中的首尾轴线命名。 如①~⑩立面图，F~A立面图
方式二：用朝向命名。如南立面图、北立 面图、西立面图、东立面图。
方式三：标注各立面图的观看方向的箭头 线，并用字母做编号，立面图的名称就以 编号来命名，如A立面图、B立面图。
建筑立面图的识读
5.2.1 建筑立面图的识读
一.识读任务 1．从正立面图上了解该建筑的外貌形状，并与平面图对照深 入了解屋面、名称、雨蓬、台阶等细部形状及位置。 2．从立面图上了解建筑的高度。 3．了解建筑物的装修做法。 4．了解立面图上的索引符号的意义 5．了解其它立面图 6．建立建筑物的整体形状。
勒脚、平台、台阶、花坛等构造和配件及其部位的标高和必要尺寸；
3、计算有关预算工程量，指导房屋外部装修施工。
建筑立面图的图示内容
5.1.2 建筑立面图的图示内容
图名、比例
1
3
必要的尺寸和标高等
投影方向可见的建筑外轮 廓线和墙面线脚、构配件、
墙面做法等。
2
4 其他内容
5.1.2 建筑立面图的图示内容
建筑标高
建筑外轮廓线 墙面外轮廓线采用粗实线b绘制 窗
阳台
白水泥 粉面
浅蓝色马赛 克贴面
《建筑施工图识读》课件
表示建筑物垂直方向的外观和构造情况
详细描述
建筑立面图是表示建筑物垂直方向的外观和构造情况的图纸。通过建筑立面图 ，可以了解建筑物的立面形式、外墙装饰材料和构造做法、门窗的开启方式及 立面上的其他设施等内容。
建筑剖面图
总结词
表示建筑物内部构造和垂直方向的层次关系
详细描述
建筑剖面图是表示建筑物内部构造和垂直方向的层次关系的图纸。通过建筑剖面图，可以了解建筑物 内部的空间关系、楼层高度、楼梯和走廊等交通设施的垂直布置、屋顶的构造及排水方式等内容。
修改流程
修改时应遵循一定的流程，如先修改 图纸内容，再修改尺寸和注释，最后 进行校对和审核。
修改后审查
修改完成后，应进行审查，确保修改 内容的正确性和完整性。
建筑施工图的审核步骤
01
02
03
04
初步审核
对施工图的完整性、规范性和 符合性进行初步审核。
详细审核
对施工图的细节部分进行详细 审核，如标注、尺寸、材料等
04
建筑施工图的绘制方法
建筑施工图的绘制步骤
确定绘图比例和范围
根据工程规模和图纸用途，选 择合适的绘图比例和图纸范围
。
绘制轴线和柱网
根据建筑物的平面布局，绘制 出相应的轴线和柱网。
绘制墙线和门窗
根据建筑物的立面和剖面要求 ，绘制出墙线和门窗。
标注尺寸和文字说明
根据需要，标注出各部分的尺 寸和文字说明。
。
综合审核
对施工图的综合情况进行审核 ，如空间关系、安全性能等。
审核记录
对审核结果进行记录，并给出 相应的建议和意见。
建筑施工图的审核实例
实例一
某住宅楼施工图的审核实 例，包括对建筑、结构、 给排水、电气等专业施工 图的审核。
建筑工程施工图识读方法
建筑工程施工图识读方法一、施工图识读方法在识读建筑工程施工图时，应掌握正确的识读方法和步骤，按照“了解总体、顺序看图、前后对照、重点细读”的方法来看图。
（1）了解总体。
拿到建筑工程施工图后首先要看目录、总平面图和施工总说明，以大致了解工程的概况，如工程设计单位、建设单位、新建工程项目所在的位置、周围环境、施工技术要求等。
对照目录检查图纸是否齐全，采用了哪些标准图集，并准备齐这些标准图集。
然后看建筑平、立、剖面图，大体上想象一下建筑物的立体形象及内部布置。
（2）顺序看图。
在总体了解建筑物的情况以后，根据施工的先后顺序，从基础到墙体（或柱）、结构的平面布置以及各专业的相互联系和制约、建筑构造及装修的顺序等都要仔细阅读有关图纸。
试着看图1-1和图1-2所示的各层平面图。
（3）前后对照。
在看建筑工程施工图时，要注意平面图与立面图和剖面图对照着看，建筑施工图和结构施工图对照着看，土建施工图与设备施工图对照着看，对整个工程施工情况及技术要求做到心中有数。
（4）重点细读。
根据的专业不同，要读的重点也就不同，在对整个工程情况了解之后，再对专业重点地细读，并将遇到的问题记录下来及时向设计部门反映；必要时可形成文件发给设计部门。
1-1 首层平面图图1-2 二层平面图二、标准图集的查阅（1）标准图查阅方法说明。
建筑工程施工图中，有些建筑构配件、节点详图（材料与做法）等，常选自某种标准图集或通用图集。
这些被选定的图样也是工程施工图的组成部分，目前使用的标准图集种类很多，现将有关查阅方法说明如下：1）经国家批准的通用标准图集，可在全国范围内使用。
2）经各省、市、自治区地方有关部门批准的通用标准图集，主要供本地区使用。
3）由各设计单位编制的标准图集，主要供本单位设计使用。
全国通用的标准图集，通常采用“J×××”或“建×××”代号，表示建筑标准配件类的图集；用“G×××”或“结×××”代号，表示结构标准构件类的图集。
3.3施工图的绘制与识读
施工图的绘制与识读一、建筑施工图、结构施工图的绘制步骤与方法1.建筑施工图、结构施工图的绘制步骤与方法(1)施工图绘制的一般步骤与方法对于不同的项目,其施工图绘制步骤与方法并不完全相同,但其总的规律是:先整体、后局部,即先画全局性的图纸,再画详图;先骨架、后细部,即一张图纸先画整体骨架,再画细部;先底稿、后加深,即先打底稿,经反复核查无误后,再正式出图:先画图、后标注,即绘图时一般先把图画完,然后再注写数字和文字。
一般而言,建筑施工图、结构施工图可按下列步骤与方法绘制。
1)确定绘制图样的数量根据房屋的形状、平面布置和构造的复杂程度,以及施工的具体要求,决定绘制哪些图样。
对施工图的内容和数量要作全面的安排,防止重复和遗漏。
2)选择合适的比例在保证图样能清楚表达其内容的情况下,根据不同图样的不同要求选用不同的比例。
建筑制图、结构制图中选用的各种比例,宜符合表3-13、表3-14的规定。
3)进行合理的图面布置图面布置包括图样、图名、尺寸、文字说明及表格等,应做到主次分明、排列适当、表达清晰。
在图纸幅面许可的情况下,尽量保持各图之间的投影关系,或将同类型的、内容关系密切的图样,集中在一张或顺序连续的几张图纸上,以便对照查阅。
若画在同一张图纸时,各图样间应符合等量关系,如平面图与立面图应长对正,立面图与剖面图应高平齐,平面图与剖面图应宽相等。
4)绘制图样绘制图样时,应先绘制全局性的图样,再绘制详图。
例如绘制建筑施工图,一般按平面图→立面图→剖面图→详图的顺序进行;绘制结构施工图时,一般按基础平面图→基础详图→结构平面布置图→结构详图的顺序进行。
2)主要图样的画法步骤1)建筑平面图①选比例和布图,画轴线。
②画墙、柱、门、窗。
③画细部,如入口台阶、散水、门的开启方向等。
④画剖切位置线、尺寸线,安排注字位置。
⑤标注局部详图索引符号。
⑥注写尺寸、文字。
2)建筑剖面图①画室内外地坪线、墙身轴线、轮廓线、屋面线。
②画被剖切的轮廓线,如地面、门窗洞口、楼面、屋面的轮廓线等。
建筑工程施工图的识读
建筑工程施工图的识读建筑工程施工图的识读建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。
一、施工图的编排顺序以及内容施工图的编排顺序一般为：1．图纸目录从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。
图纸目录包括每张图纸的名称、内容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。
图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。
各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。
2．建筑施工图包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志3．结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志4．设施（水、电、暖）施工图包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按照“总体了解、顺序识读、前后对照、重点细读”的读图方法二、建筑施工图的识读建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、内部布臵、细部构造、装修和施工要求等。
具体内容为：（一）总平面布臵图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线范围、总体布臵。
它反映出拟建房屋的位臵和朝向、室外场地、道路、绿化等布臵，主要入口及新建筑±0.000标高相当于绝对标高的数值。
（二）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程需要说明的各个部位的构造做法和装修做法，所引用的标准图集，对施工提出的要求，门窗表等。
（三）各层平面图建筑平面图是假想用以水平剖面切平面沿房屋门窗洞口位臵将房屋剖开，画出一个按照国家标准规定图例表示的房屋水平投影全剖图。
建筑施工图的识读
公共建筑施工图实例解析
要点一
总结词
公共建筑施工图是用于指导公共建筑设计和施工的图纸， 包括公共平面图、立面图、剖面图、节点详图等。
要点二
详细描述
公共建筑施工图实例解析应重点关注公共平面图的解读， 包括各功能区域的组织和流线设计等。立面图则展示了公 共建筑的外立面设计风格和特点。剖面图有助于了解公共 建筑内部的空间布局和结构形式，而节点详图则提供了公 共建筑细部的构造做法和材料选用等信息。
05
建筑施工图常见问题与解决方 案
建筑施工图常见问题
图纸标注不清
部分建筑施工图中的标注不清 晰，导致施工时无法准确理解
设计意图。
尺寸标注不完整
部分建筑施工图的尺寸标注不 完整，导致施工时无法准确测 量和定位。
图纸信息不一致
不同建筑施工图之间存在信息 不一致的情况，导致施工时无 法统一协调。
图纸细节不清晰
建筑平面图的识读
总结词
掌握建筑物的功能布局和空间关系
详细描述
阅读建筑平面图，了解建筑物的功能分区、房间布局、交通流线等，以及各空间 之间的相对位置关系。
建筑立面图的识读
总结词
理解建筑物的外观造型和立面设计
详细描述
阅读建筑立面图，了解建筑物的立面设计、造型特点、门窗位置和开启方式等，以及立面的材料和颜色等。
行业规范
各省市的施工图审查要求 、建筑设计院制图规范等 。
图例符号
建筑施工图中使用的各种 图例符号应符合国家制图 标准的规定。
02
建筑施工图的识读方法
建筑总平面图的识读
总结词
了解建筑物的位置、朝向和周边环境
详细述
阅读建筑总平面图，了解建筑物在场地中的位置、朝向和与周围环境的相对关 系，包括道路、绿化、相邻建筑物等。
建筑施工图的绘制和识读—建筑平面图的绘制和识读
4.屋顶平面图 屋顶平面图是在房屋的上方，向下 作屋顶外形的水平投影而得到的投影图。
任务资讯
1.3.2 建筑平面图的分类和图示内容 建筑平面的图示内容主要有： 1.平面布局 表示房屋的平面形状； 2.定位轴线 确定房屋各承重构件； 3.尺寸标注 平面图中的尺寸分为外部尺寸和内部
尺寸两部分。 （1）外部尺寸 第一道尺寸用于表示门、窗洞口宽
度尺寸、定位尺寸、墙体的宽度尺寸，以及细小部分的 构造尺寸；第二道尺寸表示轴线之间的距离；第三道尺 寸表示外轮廓的总尺寸。
任务资讯
1.3.2 建筑平面图的分类和图示内容 建筑平面的图示内容主要有： 1.平面布局 表示房屋的平面形状； 2.定位轴线 确定房屋各承重构件； 3.尺寸标注 平面图中的尺寸分为外部尺寸和内部
2. 熟悉建筑工程的构造及建筑工程施工图的图示 内容。
能力目标
1.会正确绘制和识读符合国家标准的建筑工程施工 图。
任务3 建筑平面图的绘制与识读
任务载体
任务资讯
任任务务实实施施
巩巩固固练练习习
思考考练练习习
任务载体
新湖花园3号别墅建筑建筑工程施工图的绘制
任务资讯
1.3.1 建筑平面图的形成和作用 1.3.2 建筑平面图的分类和图示内容 1.3.3 建筑平面图的图例及规定画法
任务实施
1.3.4 建筑平面图的识读 1.3.5 建筑平面图的绘制方法和步骤
任务实施
1.3.4 建筑平面图的识读
任务实施
1.3.4 建筑平面图的识读
任务实施
1.3.4 建筑平面图的识读
任务资讯
1.3.1 建筑平面图的形成和作用 1.3.2 建筑平面图的分类和图示内容 1.3.3 建筑平面图的图例及规定画法
建筑工程施工图快速识读
建筑工程施工图快速识读一、认识建筑工程施工图在进行建筑工程施工之前，设计师需要将设计方案绘制成详细的图纸，以便施工人员按照图纸上的要求进行实际施工。
建筑工程施工图一般包括平面图、立面图、剖面图、节点图、结构图、设备图等。
这些图纸上标注了建筑的构造、材料、尺寸、位置、施工要求等关键信息。
1. 平面图：展示建筑物在水平方向上的布置，包括楼层平面布局、墙体厚度、开窗位置、门窗布置等。
2. 立面图：展示建筑物在垂直方向上的布置，包括建筑物外立面的设计、窗户、入口、槽口等。
3. 剖面图：展示建筑物在垂直方向上的切剖面，清晰展示建筑构造关系和各层结构。
4. 节点图：展示建筑构件之间的连接方式和构造细节，如柱-梁连接、梁-墙连接等。
5. 结构图：展示建筑物的结构布置、承重墙、柱、梁等的位置和尺寸。
6. 设备图：展示建筑内部设备的布置和连接方式，如电气图、给排水图等。
二、快速识读建筑工程施工图的方法1. 首先，要熟悉建筑图例及标识。
建筑工程施工图中会有各种符号、线型和颜色表示不同的构件、材料和尺寸，了解这些图例的含义是快速识读的基础。
2. 其次，逐图浏览各种图纸。
通过浏览平面图、立面图、剖面图等，整体了解建筑物的布局和结构，识别关键构件和设备的位置。
3. 注重细节，查看节点图和结构图。
节点图和结构图是施工中关键细节的展示，如构件连接方式、承重结构等，要仔细查看这些图纸，确保施工过程中细节不被忽略。
4. 注意施工要求和规范。
建筑施工图中会标注施工要求和规范，如施工顺序、材料要求、施工标准等，施工人员要严格按照这些要求进行工作。
5. 及时沟通与协调。
在识读建筑工程施工图的过程中，如有疑问或不明白之处，应及时与设计师或相关人员沟通和协调，确保施工符合设计要求。
通过以上方法，工程人员可以在短时间内快速识读建筑工程施工图，高效地进行施工工作，减少因施工图不清晰或理解错误而导致的问题和延误，确保工程质量和进度的达到。
建筑工程施工图的识读对于整个建筑工程的成功实施至关重要，对于提高建筑质量和工程效率有着重要的意义。
建筑施工图的识读
建造施工图的识读建造施工图的识读1. 引言建造施工图是建造设计阶段转化为工程实施的图纸，对于建造施工过程起着至关重要的作用。
本文将详细介绍建造施工图的识读方法与技巧，以各类工程相关人员更好地理解和运用施工图。
2. 图纸的分类建造施工图按照不同的内容和用途可以分为平面图、立面图、剖面图、细部图等。
在进行识读时，应首先对图纸进行分类，以便更好地理解图纸的结构和内容。
3. 施工图例图的解析施工图例图是一种识读施工图的标准化图例。
在进行识读时，应子细阅读图例说明，了解各种符号、注释和尺寸的含义与用途，以确保正确理解图纸中的信息。
4. 平面图的识读平面图是建造施工图中最常见的一种图纸，用于展示建造物在水平方向上各个层面的布置和分布。
在进行平面图的识读时，应仔细观察建造物的布局、空间分配、墙体结构、装饰要求等方面的信息。
5. 立面图的识读立面图常用于展示建造物在垂直方向上的外观和各个面的细节。
在进行立面图的识读时，应注意外墙、窗户、门、雨水系统、立面装饰等内容，以了解建造物的外观特征和材料使用要求。
6. 剖面图的识读剖面图常用于展示建造物在垂直方向上的结构断面和细部构造。
在进行剖面图的识读时，应关注墙体结构、楼板、梁柱、地下空间、设备管线等方面的细节，以了解建造物内部结构和构造要求。
7. 细部图的识读细部图用于展示建造物各个构造细节的特征和要求。
在进行细部图的识读时，应子细观察与构造细节相关的尺寸、材料、连接方式等信息，以确保施工过程中的准确实施。
8. 附件本所涉及的附件如下：- 图纸样本：示例图纸，供读者进行实际练习和参考。
9. 法律名词及注释本所涉及的法律名词及注释如下：- 建造法：指国家对建造行业的管理和规范的法律法规。
- 建造施工图审查规定：指国家对建造施工图审查的相关规定和要求。
10. 总结本文通过对建造施工图的识读方法与技巧进行详细介绍，希翼能够各类工程相关人员更好地理解和运用施工图。
惟独对施工图有深入的识读和理解，才干保证建造施工过程的质量和安全。
建筑施工图识读与绘制PPT课件
“78.85”为原地面标高 “77.85”为设计标高 “-0.50”为施工高度 “-”表示挖方（“+”表示填方）
“78.85”为原地面标高
“77.85”为设计标高
29
1.1 建筑工程施工图概述 方格网交叉点标高
“-0.50”为施工高度
1.1 建筑工程施工图概述
1.1.2 建筑工程施工图的分类 ❖ 建筑工程施工图按照专业分工的不同，可以分为 ❖（1）建筑施工图 简称建施，基本图纸包括：建筑总平面图、各层平
面图、各个立面图、必要的剖面图、建筑施工详图及施工说明书等。 ❖（2）结构施工图 简称结施，基本图纸包括：基础图、柱网布置图、
13
钢筋混凝土
14
多孔材料
15
纤维材料
16
泡沫塑料材料
1.1 建筑工程施工图概述
包括实心砖、多孔砖、砌块等砌体。断面较窄不易绘 出图例线时，可涂红
包括耐酸砖等砌体
指非承重砖砌体
包括铺地砖、马赛克、陶瓷锦砖、人造大理石等
包括与水泥、石灰等混合而成的材料 （1）本图例指能承重的混凝土及钢筋混凝土 （2）包括各种强度等级、骨料、添加剂的混凝土 （3）在剖面图上画出钢筋时，不画图例线 （4）断面图形小，不易画出图例线时，可涂黑 包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重 加气混凝土、软木、蛭石制品等 包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等
建筑施工图 识读与绘制
目录
1 知识1.1 建筑工程施工图概述 2 知识1.2 建筑施工图识读
1.1 建筑工程施工图概述
1.1 建筑工程施工图 概述
1.1 建筑工程施工图概述
1.1.1 建筑工程施工图的产生 ❖ 建筑施工图是为了满足建筑工程各项具体技术要求而由设计人员提供
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（5）其他局部构造做法及其与墙身的关系。 墙体为砖砌体，墙身防潮采用20mm防水砂浆， 设置于首层地面垫层与面层交接处；本房屋圈梁兼做 窗过梁，为钢筋混凝土梁，并用材料图例表示；檐口 采用外天沟，挑出600mm，外天沟用斜向板封闭， 面层做法本图中未标注，可另绘详图说明；在详图中， 还画出了抹灰及装饰构造线。。
学习情境2 绘制某住宅建筑平面图
【学习目标】 1. 掌握有关制图标准。 2. 熟练掌握AutoCAD软件绘制建筑平面图的方法和步骤。 【情景描述】 绘制图11-5所示“某住宅底层平面图”。绘制要求：A3图幅，绘图比例1:100。 【任务实施】 1．调用样板图 调用项目十中设置好的A3样板图，将“建筑 制图100”尺寸样式置为当前。 2．绘制定位轴线 由于本住宅是由两个完全相同的单元组合而 成，而单元的平面图左右对称，因此可采取先绘 制一个单元图形左侧的一半，然后再通过镜像、 复制得到整个平面图形的方法。 建筑平面图的 图示内容较多，在掌握建筑平面图的图示内容和 图示方法的基础上，须多练习才能逐步提高识读 能力
（2）绘制二~五层楼梯： ① 调用“偏移”命令，将C轴向左偏移1740，作为楼梯起点。 ② 调用“直线”命令，绘制休息平台及平台梁。 ③ 调用“直线”命令，绘制第三跑第一级踏步及栏杆。踢面高175、踏面宽250，栏杆 高为1050。 ④ 调用“阵列”命令，将第一级踏步及栏杆阵列至二层平台；同样方法绘制第四跑楼 梯。 ⑤ 绘制二层楼梯扶手，调用“修剪”等命令整理图形。 ⑥ 对剖到的梯段、平台梁、平台板等进行图案填充。 ⑦ 继续调用“阵列”命令，在“阵列”对话框中设置为3行1列，行偏移为2800，列偏 移为1，对楼梯、休息平台进行阵列。效果如图11-44所示。 （2）绘制二~五层楼梯： ① 调用“偏移”命令，将C轴向左偏移1740，作为楼梯起点。 ② 调用“直线”命令，绘制休息平台及平台梁。 ③ 调用“直线”命令，绘制第三跑第一级踏步及栏杆。踢面高175、踏面宽250，栏杆 高为1050。 ④ 调用“阵列”命令，将第一级踏步及栏杆阵列至二层平台；同样方法绘制第四跑楼 梯。 ⑤ 绘制二层楼梯扶手，调用“修剪”等命令整理图形。 ⑥ 对剖到的梯段、平台梁、平台板等进行图案填充。 ⑦ 继续调用“阵列”命令，在“阵列”对话框中设置为3行1列，行偏移为2800，列 偏移为1，对楼梯、休息平台进行阵列。效果如图11-44所示。
学习情境1
识读某住宅建筑平面图
学习情境2 绘制某住宅建筑平面图
任务3 建筑立面图识读与绘制
学习情境1 识读某住宅建筑立面图
学习情境2 绘制某住宅建筑立面图
任务4 建筑剖面图识读与绘制
学习情境1
识读某建筑剖面图
学习情境2 绘制某建筑剖面图
任务5 建筑详图的的识读与绘制
学习情境1 识读墙身详图
学习情境2
学习情境2 绘制某住宅建筑立面图
【学习目标】 1. 掌握有关制图标准； 2. 熟练掌握AutoCAD软件绘制建筑立面图的方法和步骤。 【任务实施】 1．调用样板图 调用项目十中设置好的A3样板图，将“建筑制图100”尺寸样式 置为当前。绘制立面图的绘图环境设置，基本上同平面图绘图环境， 如有需要，可在该样板图的基础上，结合立面图图示特点补充进行 设置。 2. 绘制底层立面图 在已绘制好的底层平面图下方选择合适位置进行绘制。 （1）绘制墙体轮廓线、窗定位线 调用“构造线” （xline）命令，确定墙体轮廓线位置。 命令: xl
学习情境1
识读某住宅建筑平面图
【学习目标】 1. 掌握建筑平面图的基本知识和图示内容。 2. 掌握识读建筑平面图的方法。 【情景描述】 识读如图11-5所示“某住宅底层平面图”。
学习情境1
识读某住宅建筑平面图
【任务实施】 识读图11-5所示的“某住宅底层平面图”的方法和步骤如下： 1. 从图框图名区及图形下方标注可知，本图为“某住宅底层平面图”，比例 1:100。 2. 从图中左下方的指北针可知，房屋主要立面朝向为正南方向，入口位于北 向。 3. 该房屋平面形状基本呈规则的矩形，房屋平面外轮廓总长为26640mm，总宽 为11940mm。 • 从图中墙的分隔情况和房间的名称，可了解到建筑内部各房间的配置、用途、 数量及其相互间的联系情况。如图中所示：卧室、客厅、厨房、卫生间等。 • 图中横向编号的轴线有～，竖向编号的轴线有～，轴线均位于墙的中心线， 从定位轴线的标号及其轴线间尺寸，可了解各房间的开间、进深尺寸。从图中还 可看出卫生间和厨房间隔墙厚为120mm，其余未表明的墙厚均为240mm。 底层主要室内地面标高为± 0.000，室外地坪标高为－0.600，室内外高差为 0.60m。 从图中绘制的门、窗图例符号及其尺寸标注可以了解到门窗的类型、数量、 位置及尺寸
学习情景2 建筑总平面图识读
【学习目标】 熟悉建筑总平面图的图示内容、图示方法并能熟练识读。 【情境描述】 识读如图11-4所示“某项目建筑总平面图”。 【任务实施】 1. 了解工程名称。在总平面图中，除了在标题栏内注有工程 名称外，各单项工程的名称在图中也有注明，以便识读。 2. 了解图纸比例。总平面图由于表达的范围较大，所以绘制 时都用较小的比例，如1:2000、1:1000，1:500等。本图绘制 比例为1:5000。
（2）了解建筑物入口、阳台、檐口、屋顶、门窗等部位的构造尺寸及有关 构配件的尺寸。如：屋顶的坡度为30°，檐口的宽和高均为500mm；室外 有1级台阶，踏步高为150mm，室内入口与室内地坪间有3级台阶，由标高 间相互关系可以看出每级踏步高亦为150mm；一层入口大门高度为 2025mm；阳台栏板高度为920mm等。 （3）了解墙、柱的轴线间尺寸及编号，并与平面图进行对应阅读。如：A、 B、C、E各轴间尺寸分别为3900m、2400m、5400m，其中C轴与E轴间尺 寸5400m为楼梯间进深。 （4）由图中可知该建筑物楼梯一层为不等跑楼梯，第一跑起步距C轴 1440m,设11步,踏面宽250mm,水平投影长度2500mm，踢面 1925/11=175mm，休息平台宽1460-120=1340mm；自二层标高2.800m以 上为等跑楼梯，每跑8步，踏面宽250mm，踢面1400/8=175mm，休息平 台宽1910-120=1790mm。 4. 图线 由于本图的比例是1：100，室内外地坪线画加粗线，地坪线以下部分不 画，墙体用折断线隔开。剖切到的墙体用两条粗实线表示，不画图例，表 示用砖砌成。剖切到的楼面、屋面、梁、阳台和女儿墙压顶均涂黑，表示 其材料为钢筋混凝土。
学习情境1
识读某建筑剖面图
【学习目标】 1. 掌握建筑剖面图的基本知识和图示内容。 2. 掌握识读建筑剖面图的方法。 【情景描述】 识读图11-40所示“某住宅1-1剖面图”。
【任务实施】 识读图11-40所示的“某住宅剖面图”的方法和步骤如下： 1. 阅读图名、剖切位置及比例 从图框图名区及图形下方标注可知，本图为“1-1剖面图”。由图名可在图11-5所示的 “底层平面图”找出1-1剖切符号，可以看出，该剖面为全剖面图、阶梯剖，剖视方向是向 右剖视，即向东剖视。其剖切位置通过大门、门厅、楼梯间，剖切后向左进行投影，得到的 横向剖面图，基本能反映建筑物内部全貌的构造特征。 在图名旁，可以看出本图采用的比例是绘制比例为1：100。 2. 了解建筑物内部空间划分 高度方向：由图中可知该建筑物共分成五层，屋顶为带阁楼的坡屋顶形式。 水平方向：剖切到的墙体有A轴、B轴、C轴、E轴,其中A轴和E轴为外墙，E轴外为阳台 的外墙，A轴外为阳台的剖面。 3. 阅读尺寸标注与标高，了解建筑物内部构造及构配件位置及相互关系。 （1）了解各层楼面、屋面的标高及它们之间的关系。如：从图中各楼面所标注标高（建 筑标高），可看出本建筑物各层层高均为2.800m，室外地坪标高为-0.600m，室内入口处标 高为-0.450m，入口处雨篷标高为1.925m，建筑最高处标高为17.800m等。
识读楼梯详图
学习情境3
绘制建筑详图
学习情景1 建筑施工图总说明的识读
【学习目标】 通过建筑工程实例，了解“建筑施工图总说明”的作用及 主要内容。 【情境描述】 识读“某工程建筑施工图总说明”。 【任务实施前准备】 建筑施工图总说明一般在施工图的首页，包括工程设计 依据、设计说明、门窗表以及有关的技术经济指标等。一般地， 首页除设计总说明外，还有图纸目录、标准图集目录，有时也 包括建筑总平面图 。
项目十一 建筑施工图的识读与绘制
任务1 施工总说明、建筑总平面图识读 任务2 建筑平面图识读与绘制 任务3 建筑立面图识读与绘制 任务4 建筑剖面图识读与绘制 任务5 建筑详图的的识读与绘制
任务1 施工总说明、建筑总平面图识读
学习情景1 建筑施工图总说明的识读
学习情景2 建筑总平面图识读
任务2 建筑平面图识读与绘制
学习情境1 识读某住宅建筑立面图
【学习目标】 1. 掌握建筑立面图的基本知识和图示内容。 2. 2. 掌握识读建筑立面图的方法。
【任务实施】 1. 了解图名及比例 2. 了解立面图与平面图的对应关系 3. 了解房屋的体形和外貌特征 4. 了解房屋各部分的高度尺寸及标高数值 5. 了解门窗的形式、位置及数量 6. 了解房屋屋顶及外墙面的装修做法。从立面图文字说明可知，屋顶为紫红色英红瓦
学习情境2
识读楼梯详图
【学习目标】 1. 掌握楼梯详图的图示内容和方法。 2. 掌握识读楼梯详图的方法。 【情境描述】 阅读如图11-47所示楼梯平面图、楼梯剖面图。 【任务实施】 （1）了解楼梯在建筑平面图中的位置及有关轴 线的布置 （2）了解楼梯间、梯段、梯井、休息平台等处 的平面形式和尺寸以及楼梯踏步的宽度和踏步 数。 该楼梯间开间尺寸2700mm、进深5400mm；踏 步宽为250mm，踏步数为16级。 （3）了解楼梯的走向及上、下起步的位置 由各层平面图上的指示线，可看出楼梯的走向， 第一个梯段踏步的起步位置。 （4）了解楼梯间各楼层平面、休息平台面的标 高 各楼层平面的标高、休息平台的标高在图中均 【学习目标】 1. 掌握墙身详图的图示内容和方法。 2. 掌握识读墙身详图的方法。 【情境描述】 阅读如图11-46所示墙身详图。 【任务实施】 （1）了解图名、比例 由图11-46可知，该图为“墙身节点详图”，比例为1∶20。 （2）了解墙体的厚度及所属定位轴线。 该详图适用于A轴外墙、厚度370mm；偏轴（以定位轴线为中心外偏250mm，内 偏120mm）。 （3）了解屋面、楼面、地面的构造层次和做法。 从图中可知，地面为四层构造、楼面均为四层构造、屋面为四层构造，各构造 层次的厚度、材料及做法，详见图中构造引出线上的文字说明。 （4）了解各部位的标高、高度方向的尺寸和墙身细部尺寸 图中标注了室内外地面、各层楼面、屋面、窗台、圈梁或过梁以及檐口等处的标高。 同时，还标注了窗台、檐口等部位的高度尺寸及细部尺寸。图中标高注写两个以上的 数字时，括号呢数字一次表示高一层的标高。
