建筑节能工程分项工程划分表.

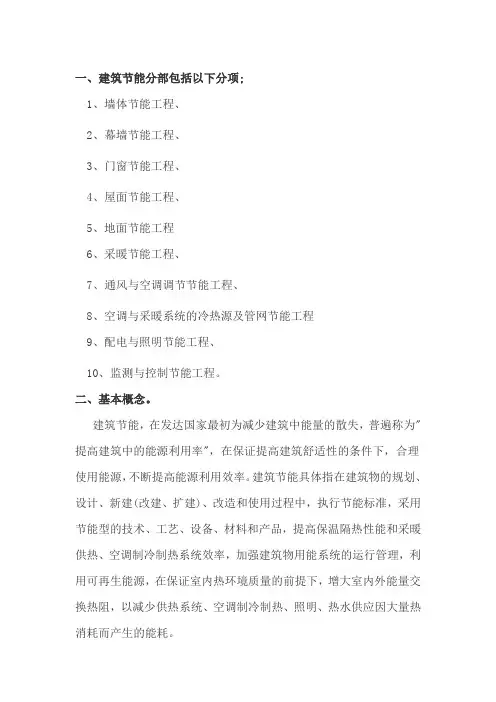

建筑节能工程分项工程划分表
建筑节能工程质量验收资料
1、设计文件、图纸会审记录、设计变更和洽商；
2、主要材料、设备和构件的质量证明文件、进场检验记录、进场核查记录、进场复验报告、见证试验报告；
3、隐蔽工程验收记录和相关图像资料；
4、分项工程质量验收记录；必要时应核查检验批验收记录；
5、建筑围护结构节能构造现场实体检验记录；
6、严寒、寒冷和夏热冬冷地区外窗气密性现场检测报告；
7、风管及系统严密性检验记录；
8、现场组装的组合式空调机组的漏风量测试记录；
9、设备单机试运转及调试记录；
10、系统联合试运转及调试记录；
11、系统节能性能检验报告；
12、其他对工程质量有影响的重要技术资料。
建筑节能分部工程质量验收记录表
1000□□□
墙体节能工程检验批/分项工程质量验收表
GB 50411—2007
100001□□□
主控项目：
1、用于墙体节能工程的材料、构件等，其品种、规格应符合设计要求和相关标准的规定。
检验方法：观察、尺量检查；核查质量证明文件。
2、墙体节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。
检验方法：核查质量证明文件及进场复检报告。
3、墙体节能工程采用的保温材料和粘结材料等，进场时应对其下列性能进行复验，复验应为见证取样送检；
（1）保温材料的导热系数、密度、抗压强度或压缩强度；
（2）粘结材料的粘结强度；
（3）增强网的力学性能、抗腐蚀性能。
检验方法：随机抽样送检，核查复检报告。
4、墙体节能工程施工前应按照设计和施工方案的要求对基层进行处理，处理后的基层应符合保温层施工方案的要求。
检验方法：对照设计和施工方案观察检查。核查隐蔽工程验收记录。
5、墙体节能工程各层构造做法应符合设计要求，并应按照经过审批的施工方案施工。
检验方法：对照设计和施工方案观察检查；核查隐蔽工程验收记录。
6、墙体节能工程的施工，应符合下列规定：
（1）保温隔热材料的厚度必须符合设计要求。
（2）保温板材与基层及各构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计要求。保温板材与基层的粘接强度应进行现场拉拔试验。
（3）保温浆料应分层施工。当采用保温浆料做外保温时，保温层与基层之间及各层之间的粘结必须牢固，不应脱层、空鼓和开裂。
（4）当墙体节能工程的保温层采用预埋或后置锚固件固定时，锚固件数量、位置、锚固深度和拉拔力应符合设计要求。后置锚固件应进行锚固力现场拉拔试验。
检验方法：观察；手板检查；保温材料厚度采用钢针插入或剖开尺量检查；粘接强度和锚固力核查试验报告；核查隐蔽工程验收记录。
7、外墙采用预置保温板现场浇混凝土墙体时，保温板的验收应符合本规范第4.2.2条的规定；保温板的安装位置应正确、接缝严密，保温板在浇混凝土过程中不得移位、变形，保温板表面应采取界面处理措施，与混凝土粘结应牢固。
混凝土和模板的验收，应按《混凝土结构工程施工质量验收规范》GB50204的相关规定执行。
检验方法：观察检查；核查隐蔽工程验收记录。
8、当外墙采用保温浆料做保温层时，应在施工中制作同条件养护试件，检测其导热系数、干密度和压缩强度。保温浆料的同条件养护试件应见证取样送检。
检验方法：核查试验报告。
9、墙体节能工程各类饰面层的基层及面层施工，应符合设计和《建筑装饰装修工程质量验收规范》GB50210的要求，并应符合下列规定：
（1）饰面层施工的基层应无脱层、空鼓和裂缝，基层应平整、洁净，含水率应符合饰面层施工的要求。
（2）外墙外保温工程不宜采用粘贴饰面砖做饰面层；当采用时，其安全性与耐久性必须符合设计要求。饰面砖应进行粘结强度拉拔试验，试验结果应符合设计和有关标准的规定。
（3）外墙外保温工程的饰面层不得渗漏。当外墙外保温工程的饰面层采用饰面板开缝安装时，保温层表面应具有防水功能或采取其他防水措施。
（4）外墙外保温层及饰面层与其他部位交接的收口处，应采取密封措施。
检验方法：观察检查。核查试验报告和隐蔽工程验收记录。
10、保温砌块砌筑的墙体，应采用具有保温功能的砂浆砌筑。砌筑砂浆的强度等级应符合设计要求。砌体的水平灰缝饱满度不应低于90%，竖直灰缝饱满度不应低于80%。
检验方法；对照设计核查施工方案和砌筑砂浆强度试验报告。用百格网检查灰缝砂浆饱满度。
11、采用预制保温墙板现场安装的墙体，应符合下列规定：
（1）保温墙板应有型式检验报告，型式检验报告中应包含安装性能的检验；
（2）保温墙板的结构性能、热工性能及与主体结构的连接方法应符合设计要求，与主体结构连接必须牢固；
（3）保温墙板的板缝处理、构造节点及嵌缝做法应符合设计要求；
（4）保温墙板板缝不得渗漏。
检验方法：核查型式检验报告、出厂检验报告、对照设计观察和淋水试验检查。核查隐蔽工程验收记录。
12、当设计要求在墙体内设置隔汽层时，隔汽层的位置、使用的材料及构造做法应符合设计要求和相关标准的规定。隔汽层应完整、严密，穿透隔汽层处应采取密封措施。隔汽层冷凝水排水构造应符合设计要求。
检验方法：对照设计观察检查，核查质量证明文件和隐蔽工程验收记录。
13、外墙或毗邻不采暖空间墙体上的门窗洞口四周的侧面，墙体上凸窗四周的侧面，应按设计要求采取节能保温措施。
检验方法：对照设计观察检查，必要时抽样剖开检查。核查隐蔽工程验收记录。
一般项目：
1、进场节能保温材料与构件的外观和包装应完整无破损，符合设计要求和产品标准的规定。
检验方法：观察检查。
2、当采用加强网作为防止开裂的措施时，加强网的铺贴和搭接应符合设计和施工方案的要求。砂浆抹压应密实，不得空鼓，加强网不得皱褶、外露。
检验方法：观察检查；核查隐蔽工程验收记录。
3、设置空调的房间，其外墙热桥部位应按设计要求采取隔断热桥措施。
检验方法：对照设计和施工方案观察检查。核查隐蔽工程验收记录。
4、施工产生的墻体缺陷，如穿墙套管、脚手眼、孔洞，应按照施工方案采取隔断热桥措施，不得影响墙体热工性能。
检验方法：对照施工方案观察检查。
5、墙体保温板材接缝方法应符合施工方案要求。保温板接缝应平整严密。
检验方法：观察检查。
6、墙体采用保温浆料时，保温浆料层宜连续施工；保温浆料厚度应均匀、接茬应平顺密实。
检验方法：观察、尺量检查。
7、墙体上容易碰撞的阳角、门窗洞口及不同材料基体的交接处等特殊部位，其保温层应采取防止开裂和破损的加强措施。
检验方法：观察检查；核查隐蔽工程验收记录。
8、采用现场喷涂或模板浇注的有机类保温材料做外保温时，有机类保温材料应达到陈化时间后方可进行下道工序施工。
检查方法：对照施工方案和产品说明书进行检查。
幕墙节能工程检验批/分项工程质量验收表
GB 50411—2007
100002□□□
说明
主控项目：
1、用于幕墙节能工程的材料、构件等，其品种、规格应符合设计要求和相关标准的规
定。
2、幕墙节能工程使用的保温隔热材料，其导热系数、密度、燃烧性能应符合设计要求。幕墙玻璃的传热系数、遮阳系数、可见光透射比、中空玻璃露点应符合设计要求。
3、幕墙节能工程使用材料、构件等进场时，应对其下列性能进行复验，复验应为见证取样送检：
（1）保温材料：导热系数、密度；
（2）幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点；
（3）隔热型材：抗拉强度、抗剪强度。
4、幕墙的气密性能应符合设计规定的等级要求。当幕墙面积大于3000㎡或建筑外墙面积的50%时，就现场抽取材料和配件，在检测试验室安装制作试件进行气密性能检测，检测结果应符合设计规定的等级要求。
密封条应镶嵌牢固、位置正确、对接严密。单元幕墙板块之间的密封应符合设计要求。开启扇应关闭严密。
5、幕墙节能工程使用的保温材料，其厚度应符合设计要求，安装牢固，且不得松脱。
6、遮阳设施的安装位置应满足设计要求。遮阳设施的安装应牢固。
7、幕墙工程热桥部位的隔热桥措施应符合设计要求，断热节点的连接应牢固。
8、幕墙隔汽层应完整、严密、位置正确，穿透隔汽层处的节点构造应采取密封措施。
9、冷凝水的收集和排放应通畅，并不得渗漏。
一般项目：
1、镀（贴）膜玻璃的安装方向、位置应正确。中空玻璃应采用双道密封。中空玻璃的均压管应密封处理。
2、单元式幕墙板块组装应符合下列要求：
⑴密封条：规格正确，长度无负偏差，接缝的搭接符合设计要求；
⑵保温材料：固定牢固，厚度符合设计要求；
⑶隔汽层：密封完整、严密；
⑷冷凝水排水系统通畅，无渗漏。
3、幕墙与周边墙体间的接缝处应采用弹性闭孔材料填充饱满，并应采用耐候胶密封胶密封。
4、伸缩缝、沉降缝、防震缝的保温或密封做法应符合设计要求。
5、活动遮阳设施的调节机构应灵活，并应能调节到位。
门窗节能工程检验批/分项工程质量验收表
GB50411—2007
编号：100003□□□
说明
主控项目：
1、建筑外门窗的品种、规格应符合设计要求和相关标准的规定。
检验方法：观察、尺量检查；核查质量证明文件。
2、建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符
合设计要求。
检验方法：核查质量证明文件和复验报告。
检查数量：全数核查。
3、建筑外窗进入施工现场时，应按地区类别对其下列性能进行复验，复验应为见证取样送检。
（1）严寒、寒冷地区：气密性、传热系数和中空玻璃露点；
（2）夏热冬冷地区：气密性、传热系数、玻璃遮阳系数、可见光透射比、中空玻璃露点；
（3）夏热冬暖地区：气密性、玻璃遮阳系数、可见光透射比、中空玻璃露点。
严寒、寒冷、夏热冬冷地区的建筑外窗，应对其气密性做现场实体检验，检测结果应满足设计要求。
检验方法：随机抽样送检；核查复验报告；随机抽样现场检验。
检查数量：同一厂家同一品种同一类型的产品各抽查不少于3樘（件）
4、建筑门窗采用的玻璃品种应符合设计要求。中空玻璃应采用双道密封。
检验方法：观察检查；核查质量证明文件。
5、金属外门窗隔断热桥措施应符合设计要求和产品标准的规定，金属副框的隔断热桥措施应与门窗框的隔断热桥措施相当。
检验方法：随机抽样，对照产品设计图纸，剖开或拆开检查。
6、外门窗框或副框与洞口之间的间隙应采用弹性闭孔材料填充饱满，并使用密封胶密封；外门窗框与副框之间的缝隙应使用密封胶密封。
7、外窗遮阳设施的性能、尺寸应符合设计和产品标准要求；遮阳设施的安装应位置正确、牢固，满足安全和使用功能的要求。
检验方法：核查质量证明文件；观察、尺量、手板检查。
8、特种门的性能应符合设计和产品标准要求；特种门安装中的节能措施，应符合设计要求。
检验方法：核查质量证明文件；观察、尺量检查。
9、天窗安装的位置、坡度应正确，封闭严密，嵌缝处不得渗漏。
检验方法：观察、尺量检查；淋水检查。
一般项目：
1、门窗扇密封条和玻璃镶嵌的密封条，其物理性能应符合相关标准中的规定。密封条安装位置应正确，镶嵌牢固，不得脱槽，接头处不得开裂。关闭门窗时密封条应接触严密。
检验方法：观察检查。
2、门窗镀（贴）膜玻璃的安装方向应正确，中空玻璃的均压管应密封处理。
检验方法：观察检查。
3、外门窗遮阳设施调节应灵活、能调节到位。检验方法：现场调节试验检查。
屋面节能工程检验批/分项工程质量验收表
GB 50411—2007
100004□□□
说明
主控项目：
1、用于屋面节能工程的保温隔热材料，其品种、规格应符合设计要求和相关标准的规定。
检验方法：观察、尺量检查；核查质量证明文件。
2、屋面节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃
烧性能应符合设计要求。
检验方法：核查质量证明文件及进场复验报告。
3、屋面节能工程使用的保温隔热材料，进场时应对其导热系数、密度、抗压强度或压缩强度，复验应为见证取样送检。
检验方法：随机抽样送检，核查复验报告。
4、屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法，必须符合设计要求和相关标准的规定。
检验方法：观察、尺量检查。
5、屋面的通风隔热架空层，其架空高度、安装方式、通风口位置及尺寸应符合设计及有关标准要求。架空层内不得有杂物，架空面层应平整，不得有断裂和露筋等缺陷。
检验方法：观察、尺量检查。
6、采光屋面的传热系数、遮阳系数、可见光透射比、气密性应符合设计要求。节点的构造做法应符合设计和相关标准的要求。采光屋面的开启部分应按规范第6章的要求验收。
检验方法：核查质量证明文件；观察检查。
7、采光屋面的安装应牢固，坡度正确，封闭严密，嵌缝处不得渗漏。
检查方法：观察、尺量检查；淋水检查；核查隐蔽工程验收记录。
8、屋面的隔汽层位置应符合设计要求，隔汽层应完整、严密。
检验方法：对照设计观察检查；核查隐蔽工程验收记录。
一般项目：
1、屋面保温隔热层应按施工方案施工，并应符合下列规定：
（1）松散材料应分层敷设、按要求压实、表面平整、坡向正确；
（2）现场采用喷、浇、抹等工艺施工的保温层，其配合比应计量准确，搅拌均匀、分层连续施工，表面平整，坡向正确。
（3）板材应粘贴牢固、缝隙严密、平整。
检验方法：观察、尺量、称重检查。
2、金属板保温夹芯屋面应铺装牢固、接口严密、表面洁净、坡向正确。
检验方法：观察、尺量检查；核查隐蔽工程验收记录。
3、坡屋面、内架空屋面当采用敷设于屋面内侧的保温材料做保温隔热层时，保温隔热层应有防潮措施，其表面应有保护层，保护层的做法应符合设计要求。
检验方法：观察检查；核查隐蔽工程验收记录。
地面节能工程检验批/分项工程质量验收表
GB50411—2007
100005□□□
说明
主控项目：
1、用于地面节能工程的保温材料，其品种、规格应符合设计要求和相关标准的规定。
检验方法：观察、尺量或称重检查；核查质量证明文件。
2、地面节能工程使用的保温材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。
检验方法：核查质量证明文件和复验报告。
3、地面节能工程采用的保温材料，进场时应对其导热系数、密度、抗压强度或压缩强
度、燃烧性能进行复验，复验应为见证取样送检。
检验方法：随机抽样送检，核查复验报告。
4、地面节能工程施工前，应对基层进行处理，使其达到设计和施工方案的要求。
检验方法：对照设计和施工方案观察检查。
5、建筑地面保温层、隔离层、保护层等各层的设置和构造做法以及保温层的厚度应符合设计要求，并应按施工方案施工。
检验方法：对照设计和施工方案观察检查；尺量检查。
6、地面节能工程的施工质量应符合下列规定：
（1）保温板与基层之间、各构造层之间的粘结应牢固，缝隙应严密。
（2）保温浆料应分层施工；
（3）穿越地面直接接触室外空气的各种金属管道应按设计要求，采取隔断热桥的保温措施。
检验方法：观察检查；核查隐蔽工程验收记录。
7、有防水要求的地面，其节能保温做法不得影响地面排水坡度，保温层面层不得渗漏。
检验方法：用长度500mm水平尺检查；观察检查。
8、保温层的表面防潮层、保护层应符合设计要求。
检验方法：观察检查。
一般项目：
1、采用地面辐射采暖的工程，其地面节能做法应符合设计要求，并应符合《地面辐射供暖技术规程》JGJ142的规定。
检验方法：观察检查。
采暖节能工程检验批/分项工程质量验收表
GB50411—2007
100006□□□
主控项目：
1、采暖系统节能工程采用的散热设备、阀门、仪表、管材、保温材料等产品进场时，应按设计要求对其类型、材质、规格及外观等进行验收，并应经监理工程师（建设单位代表）检查认可，且应形成相应的验收记录。各种产品和设备的质量证明文件和相关技术资料应齐全，并应符合国家现行有关标准和规定。
检验方法：观察检查；核查质量证明文件和相关技术资料。
2、采暖系统节能工程采用的散热器和保温材料等进场时，应对其下列技术性能参数进行复验，复验应为见证取样送检。
（1）散热器的单位散热量、金属热强度；
（2）保温材料的导热系数、密度、吸水率。
检验方法：现场随机见证取样送检；核查复验报告。
3、采暖系统的安装应符合下列规定：
（1）采暖系统的制式，应符合设计要求；
（2）散热设备、阀门、过滤器、温度计及仪表应按设计要求安装齐全，不得随意增减和更换；
（3）室内温度调控装置、热计量装置、水力平衡装置以及热力入口装置的安装位置和方向应符合设计要求，并便于观察、操作和调试；
（4）温度调控装置和热计量装置安装后，采暖系统应能实现设计要求的分室（区）温度调控、分栋热计量和分户或分室（区）热量分摊的功能。
检验方法：观察检查。
4、散热器及其安装应符合下列规定：
（1）每组散热器的规格、数量及安装方式应符合设计要求；
（2）散热器外表面应刷非金属性涂料。
检验方法：观察检查。
5、散热器恒温阀及其安装应符合下列规定：
（1）恒温阀的规格、数量应符合设计要求；
（2）明装散热器恒温阀不应安装在狭小和封闭的空间，其恒温阀阀头应水平安装，且不应被散热器、窗帘或其他障碍物遮挡；
（3）暗装散热器的恒温阀应采用外置式温度传感器，并应安装在空气流通且能正确反映房间温度的位置上。
检验方法：观察检查。
6、低温热水地面辐射供暖系统的安装除了应符合本规范第9.2.3条的规定外，尚应符合下列规定：
（1）防潮层和绝热层的做法及绝热层的厚度应符合设计要求；
（2）室内温控装置的传感器应安装在避开阳光直射和有发热设备且距地1.4m处的内墙面上。
检验方法：防潮层和绝热层隐蔽前观察检查；用钢针刺入绝热层、尺量；观察检查、尺量室内温控装置传感器的安装高度。
7、采暖系统热力入口装置的安装应符合下列规定：
（1）热力入口装置中各种部件的规格、数量，应符合设计要求；
（2）热计量装置、过滤器、压力表、温度计的安装位置、方向应正确，并便于观察、维护；
（3）水力平衡装置及各类阀门的安装位置、方向应正确，并便于操作和调试。安装完毕后，应根据系统水力平衡要求进行调试并做出标志。
检验方法：观察检查；核查进场验收记录和调试报告。
8、采暖管道保温层和防潮层的施工应符合下列规定：
（1）保温层应采用不燃或难燃材料，其材质、规格及厚度等应符合设计要求；
（2）保温管壳的粘贴应牢固、铺设应平整。硬质或半硬质的保温管壳每节至少应用防腐金属丝或难腐织带或专用胶带进行捆扎或粘贴2道，其间距为300～350mm，且捆扎、粘
贴应紧密，无滑动、松驰及断裂现象；
（3）硬质或半硬质保温管壳的拼接缝隙不应大于5mm，并用粘结材料勾缝填满；纵缝应错开，外层的水平接缝应设在侧下方；
（4）松散或软质保温材料应按规定的密度压缩其体积，疏密应均匀；毡类材料在管道上包扎时，搭接处不应有空隙；
（5）防潮层应紧密粘贴在保温层上，封闭良好，不得有虚粘、气泡、褶皱、裂缝等缺陷；
（6）防潮层的立管应由管道的低端向高端敷设，环向搭接缝应朝向低端；纵向搭接缝应位于管道的侧面，并顺水；
（7）卷材防潮层采用螺旋形缠绕的方式施工时，卷材的搭接宽度宜为30～50mm；
（8）阀门及法兰部位的保温层结构应严密，且能单独拆卸并不得影响其操作功能。
检验方法：观察检查；用钢针刺入保温层、尺量。
9、采暖系统应随施工进度对与节能有关的隐蔽部位或内容进行验收，并应有详细的文字记录和必要的图像资料。
检验方法：观察检查，核查隐蔽工程验收记录。
检查数量：全数检查。
10、采暖系统安装完毕后，应在采暖期内与热源进行联合试运转和调试。联合试运转和调试结果应符合设计要求，采暖房间温度相对于设计计算温度不得低于2℃，且不高于1℃。
检验方法：检查室内采暖系统运转和调试记录。
一般项目：
1、采暖系统过滤器等配件的保温层应密实、无空隙，且不得影响其操作功能。
检验方法：观察检查。
通风与空调节能工程检验批/分项工程质量验收表
GB50411—2007
100007□□□
主控项目：
1、通风与空调系统节能工程所使用的设备、管道、阀门、仪表、绝热材料等产品进场进，应按设计要求对其类型、材质、规格及外观等进行验收，并应对下列产品的技术性能参数进行核查。验收与核查的结果应经监理工程师（建设单位代表）检查认可，并应形成相应的验收、核查记录。各种产品和设备的质量证明文件和相关技术资料应齐全，并应符合有关国家现行标准和规定。
（1）组合式空调机组、柜式空调机组、新风机组、单元式空调机组、热回收装置等设备的冷量、热量、风量、风压、功率及额定热回收效率；
（2）风机的风量、风压、功率及其单位风量耗功率；
（3）成品风管的技术性能参数；
（4）自控阀门与仪表的技术性能参数。
检验方法：观察检查；技术资料和性能检测报告等质量证明文件与实物核对。
2、风机盘管机组和绝热材料进场时，应对其下列技术性能参数进行复验，复验应为见证取样送检。
（1）风机盘管机组的供冷量、供热量、风量、出口静压、噪声及功率；
（2）绝热材料的导热系数、密度、吸水率。
检验方法：现场随机抽样送检；核查复验报告。
3、通风与空调节能工程中的送、排风系统及空调风系统、空调水系统的安装，应符合下列规定：
（1）各系统的制式，应符合设计要求；
（2）各种设备、自控阀门与仪表应按设计要求安装齐全，不得随意增减和更换；
（3）水系统各分支管路水力平衡装置、温控装置与仪表的安装位置、方向应符合设计要求，并便于观察、操作和调试；
（4）空调系统应能实现设计要求的分室（区）温度调控功能。对设计要求分栋、分区或分户（室）冷、热计量的建筑物，空调系统应能实现相应的计量功能。
检验方法：观察检查。
4、风管的制作与安装应符合下列规定：
（1）风管的材质、断面尺寸及厚度应符合设计要求；
（2）风管与部件、风管与土建风道及风管间的连接应严密、牢固；
（3）风管的严密性及风管系统的严密性检验和漏风量，应符合设计要求或现行国家标准《通风与空调工程施工质量验收规范》GB50243的有关规定。
（4）需要绝热的风管与金属支架的接触处、复合风管及需要绝热的非金属风管的连接和内部支撑加固等处，应有防热桥的措施，并应符合设计要求。
检验方法：观察、尺量检查；核查风管及风管系统严密性检验记录。
5、组合式空调机组、柜式空调机组、新风机组、单元式空调机组的安装应符合下列规定：
（1）各种空调机组的规格、数量应符合设计要求；
（2）安装位置和方向应正确，且与风管、送风静压箱、回风箱的连接应严密可靠；
（3）现场组装的组合式空调机组各功能段之间连接应严密，并应做漏风量的检测，其漏风量应符合现行国家标准《组合式空调机组》GB/T14294的规定；
（4）机组内的空气热交换器翅片和空气过滤器应清洁、完好，且安装位置和方向必须正确，并便于维护和清理。当设计未注明过滤器的阻力时，应满足粗效过滤器的初阻力≤50Pa （粒径≥5.0μm，效率：80%＞E≥20%）；中效过滤器的初阻力≤80Pa（粒径≥1.0μm，效率：70%＞E≥20%）的要求。
检验方法：观察检查；核查漏风量测试记录。
6、风机盘管机组的安装应符合下列规定：
（1）规格、数量应符合设计要求；
（2）位置、高度、方向应正确，并便于维护、保养；
（3）机组与风管、回风箱及风口的连接应严密、可靠；
（4）空气过滤器的安装应便于拆卸和清理。
检验方法：观察检查。
7、通风与空调系统中风机的安装应符合下列规定：
（1）规格、数量应符合设计要求；
（2）安装位置及进、出口方向应正确，与风管的连接应严密、可靠。
检验方法：观察检查。
新版分部分项工程划分
建筑工程分部分项工程划分序 号 分部工程子分部工程分项工程 1 地 基 与 基 础 土方工程土方开挖，土方回填，场地平整 基坑支护 排桩，重力式挡土墙，型钢水泥土搅拌墙，土钉墙与复合土钉墙，地下连续 墙，沉井与沉箱，钢或混凝土支撑，锚杆，降水与排水 地基处理 灰土地基、砂和砂石地基、土工合成材料地基，粉煤灰地基，强夯地基，注 浆地基，预压地基，高压喷射注浆地基，水泥粉煤灰碎石桩地基，夯实水泥 土桩地基，砂桩地基 桩基先张法预应力管桩，钢筋混凝土预制桩，钢桩，混凝土灌注桩 地下防水 防水混凝土，水泥砂浆防水层，卷材防水层，塑料防水板防水层，金属板防 水层，膨润土防水材料防水层；细部构造；喷锚支护，地下连续墙，盾构隧 道，沉井，逆筑结构；渗排水、盲沟排水，隧道排水，坑道排水，塑料排水 板排水；预注浆、后注浆，结构裂缝注浆 混凝土基础模板、钢筋、混凝土，后浇带混凝土，混凝土结构裂缝处理 砌体基础砖砌体，混凝土小型空心砌块砌体，石砌体，配筋砌体型钢、钢管混凝土 基础 型钢、钢管焊接与螺栓连接，型钢、钢管与钢筋连接，浇筑混凝土钢结构基础钢结构制作，钢结构安装，钢结构涂装 2 主 体 结 构 混凝土结构模板，钢筋，混凝土，预应力、现浇结构，装配式结构 砌体结构砖砌体，混凝土小型空心砌块砌体，石砌体，配筋砖砌体，填充墙砌体 钢结构 钢结构焊接，紧固件连接，钢零部件加工，钢构件组装及预拼装，单层钢结 构安装，多层及高层钢结构安装，空间格构钢结构制作，空间格构钢结构安 装，压型金属板，防腐涂料涂装，防火涂料涂装、天沟安装、雨棚安装型钢、钢管混凝土 结构 型钢、钢管现场拼装，柱脚锚固，构件安装，焊接、螺栓连接，钢筋骨架安 装，型钢、钢管与钢筋连接，浇筑混凝土 轻钢结构钢结构制作，钢结构安装，墙面压型板，屋面压型板 索膜结构 膜支撑构件制作，膜支撑构件安装，索安装，膜单元及附件制作，膜单元及 附件安装 铝合金结构 铝合金焊接，紧固件连接，铝合金零部件加工，铝合金构件组装，铝合金构 件预拼装，单层及多层铝合金结构安装，空间格铝合金结构安装，铝合金压 型板，防腐处理，防火隔热 木结构方木和原木结构、胶合木结构、轻型木结构，木构件防护
节能分部划分
建筑节能工程为单位建筑工程的一个分部工程。其分项工程和检验批的划分应符合下列规定： 建筑节能工程作为单位工程的一个分部工程来进行划分和验收。这样验收统一标准在原来的9个分部的基础上又增加了第10个分部。注意，没有子分部工程。 建筑节能分项工程应按照下表划分。 将节能分部工程划分为10个分项工程，给出了这10个分项工程名称及需要验收的内容。表中各个分项工程，是指“其节能性能”，其他与节能无直接关系的验收项目套用相对应的规范。这样，就基本解决了与原有建筑节能工程应按照分项工程进行验收。当建筑节能分项工程的工程量较大时，可以将分项工程划分为若干个检验批进行验收。 节能工程应按分项工程验收。由于节能工程验收内容复杂，综合性较强，验收的内容如果对检验批直接给出容易造成分散和混乱。故本规范的各项验收要求均直接对分项工程提出。当分项工程较大时，可以划分成检验批验收，其验收要求不变，此时分项验收只是一个汇总。 当建筑节能工程验收无法按照上述要求划分分项工程或检验批时，可由建设、监理、施工等各方协商进行划分。但验收项目、验收内容、验收标准和验收记录均应遵守本规范的规定。 检验批的划分不是绝对的。 建筑节能分项工程和检验批验收应单独填写验收记录，节能验收资料应单独组卷。 单独组卷是加强过程控制的一种手段。 建筑节能分项工程划分 序号分项工程主要验收内容 1 墙体节能工程主体结构基层；保温材料；饰面层等（注意，不是说有三个检验批） 2 幕墙节能工程主体结构基层；隔热材料；保温材料；隔气层；幕墙玻璃；单元式幕墙板块；通风换气系统；遮阳设施；冷凝水收集排放系统等 3 门窗节能工程门；窗；玻璃；遮阳设施等 4 屋面节能工程基层；保温隔热层；保护层；防水层；面层等 5 地面节能工程基层；保温层；保护层；面层等 6 采暖节能工程系统制式；散热器；阀门与仪表；热力入口装置；保温材料；调试等 7 通风与空气调节节能工程系统制式；通风与空调设备；阀门与仪表；绝热材料；调试等
建筑节能竣工验收备案文件清单【所需资料】
建筑节能竣工验收备案文件清单 工程项目名称： 建筑节能标准：建设单位（盖章） 施工单位（盖章）监理单位（盖章） 清单顺序： 1)山西省施工图审查合格书； 2)居住/公共建筑节能设计备案表； 3)建筑节能认定书； 4)中标通知书； 5)建筑工程施工许可证； 6)施工总承包单位/分包单位资质证书、项目经理建造师证书、安全 证书； 7)设计单位签署的建筑节能专项质量检查报告； 8)施工单位签署的建筑节能专项竣工报告； 9)监理单位签署的建筑节能专项质量评估报告； 10)施工单位/监理单位的建筑节能施工备案表； 11)晋城市建筑节能专项验收申请表； 12)设计文件、图纸会审记录、设计变更； 13)建筑节能工程专项验收资料核查记录表； 14)建筑节能分部工程质量验收记录表； 15)墙体节能工程：分项工程质量验收汇总表、检验批质量验收表、 隐蔽工程验收记录、图像资料；
16)幕墙节能工程（同上）； 17)门窗节能工程（同上）； 18)屋面节能工程（同上）； 19)地面节能工程（同上）； 20)采暖节能工程（同上）； 21)通风与空调节能工程（同上）； 22)空调与采暖系统冷、热源及管网节能工程（同上）； 23)配电与照明节能工程（同上）； 24)监测与控制节能工程（同上）； 25)主要材料、设备、构件的《山西省建筑节能技术（产品）认定书》、 《晋城市建筑节能技术（产品）备案证明》； 26)材料、设备、构件的进场验收记录表、质量证明文件、进场复验 报告； 27)建筑围护结构现场实体检验记录、外窗气密性现场检验报告、系 统节能性能检验报告； 28)建筑节能专项验收报告。主要包括：节能专项验收时间、程序、 内容和组织形式，该工程建筑节能工程概况，对工程设计、施工、监理、检测等各方实施建筑节能工作的评价，建筑节能专项验收意见等； 29)验收组人员签署的建筑节能专项验收意见表； 30)建筑节能专项验收备案表； 31)法律、法规、规章规定的其他有关文件。 资料要求： 建筑节能备案资料按清单顺序排列装订，采用白色封面胶装，封皮写明建设单位、施工单位名称及联系人、电话。
建筑节能监理方案
建筑节能监理方案 北京康迪建设监理咨询公司监理节能方案朔州老城改造工程项目建 筑 节 能 监 理 方 案 总监理工程师: 监理单位:北京康迪建设监理咨询有限公司 二0一一年三月一日 1 北京康迪建设监理咨询公司监理节能方案 目录 一、建筑节能监理工作依据-------------------------------3页 二、建筑节能监理的目的---------------------------------3页 三、建筑节能监理的主要内容和要求-------------------8页 四、实施建筑节能监理工作方法------------------------11页 2 北京康迪建设监理咨询公司监理节能方案
为了加强民用建筑节能管理，提高能源利用效率，改善室内热环境质量，根据《中华人民共和国节约能源法》、《中华人民共和国建筑法》、《建设工程质量管理条例》，制定本规定。 本规定所称民用建筑节能，是指民用建筑在规划、设计、建造和使用过程中，通过采用新型墙体材料，执行建筑节能标准，加强建筑物用能设备的运行管理，合理设计建筑围护结构的热工性能，提高采暖、制冷、照明、通风、给排水和通道系统的运行效率，以及利用可再生能源，在保证建筑物使用功能和室内热环境质量的前提下，降低建筑能源消耗，合理、有效地利用能源的活动。 一、建筑节能监理工作依据: 1、《民用建筑节能管理规定》(建设部第143号令); 2、《民用建筑工程节能质量监督管理办法》(建质[2006]192号); 3、《建筑节能工程施工质量验收规范》(GB50411-2007); 4、《公共建筑设计节能标准》GB50189-2005; 5、《砼结构工程施工质量验收规范》GB50204-2004; 6、《屋面工程质量验收规范》GB50207-2002; 7、《建筑装饰装修工程质量验收规范》GB-50210-2001 8、《建筑给排水及采暖工程施工质量验收规范》GB50242-2002; 9、《外墙外保温工程技术规程》(JGJ144-2004); 10、《建筑节能工程施工质量验收规范》GB50411-2007 11、《建筑工程质量验收统一规范》GB50300-2001; 12、审查合格的施工图设计文件; 13、《监理规范》、《监理规划》 14、工程总承包单位的《建筑节能工程施工组织设计》; 3 北京康迪建设监理咨询公司监理节能方案二、本建筑节能适用范围
《建筑节能工程施工质量验收规范》
《建筑节能工程施工质量验收规范》GB50411－2007 第1章总则 ?涉及建筑节能工程的法律、法规、规范很多，却一直没有一本统一的验收规范。节能工程的施工质量也令人担忧。（图片：宋波10～16页）（图片：1施工缺陷）?现行节能标准与新的验收规范不一致的问题如何处理？ 建办标函【2007】302号《关于加强<建筑节能工程施工质量验收规范>宣贯、实施及监督工作的通知》第四条：“《规范》实施前，各省、自治区、直辖市建设行政主管部门的标准化管理机构，要按照《规范》的规定，对已批准发布的有关建筑节能施工质量验收的地方标准进行复审、修订或废止，并按照《工程建设地方标准化工作管理规定》的要求，报我部重新进行备案。对与《规范》规定不一致且没有重新备案的地方标准，自行废止，不得作为建筑节能工程施工或质量验收的依据。” 山东省工程建设标准《外墙外保温应用技术规程》（聚苯板耐碱玻璃纤维网格布增强薄抹灰系统）DBJ14－035－2005正在组织修订，下半年将正式重新发布。 例如：7.0.7条外墙外保温系统主要组成材料复检项目：聚苯板：密度、抗拉强度、尺寸稳定性。与本验收规范不符，应执行本规范。 1.0.2本规范适用于新建、改建和扩建的民用建筑工程中墙体、建筑幕墙、门窗、屋面、地面、采暖、通风与空调、采暖与空调系统的冷热源和附属设备及其管网、配电与照明、监测与控制等建筑节能工程施工质量的验收。 本规范的适用范围。从条文可以看出，建筑节能工程不仅仅是保温工程，它涉及墙体、幕墙、门窗、屋面、地面、采暖、通风与空调、空调与采暖系统冷热源及管网、配电与照明、检测与控制等10项内容。本规范又不是涉及这10项工程中所有的验收内容，而仅仅是与节能有关的一些项目；其他项目执行相对应的验收规范。 第2章术语 ?《规范》在术语部分，对“进场复验”、“见证取样送检”、“现场实体检验”、“型式检验”等给出了定义。 2.0.10进场复验——进入施工现场的材料、设备等在进场验收合格的基础上，按照有关规定从施工现场抽取试样送至试验室进行部分或全部性能参数检验的活动。
建筑工程分部分项划分表.doc
序号分部工程1地基与基础2主体结构建筑工程分部工程、分项工程划分 子分部工程分项工程 无支护土方土方开挖、土方回填 排桩，降水、排水、地下连续墙、锚杆、有支护土方土钉墙、水泥土桩、沉井与沉箱，钢筋及混 凝土支撑 灰土地基、砂和砂石地基、碎砖三合土地 基，土工合成材料地基，粉煤灰地基，重锤地基处理 夯实地基，强夯地基，振冲地基，砂桩地基， 预压地基，高压喷射注浆地基，土和灰土挤 密桩地基，注浆地基，水泥粉煤灰碎石桩地 基，夯实水泥土桩地基 锚杆静压桩及静力压桩，预应力离心管桩基桩，钢筋混凝土预制桩，钢筋混凝土灌注桩 （成孔、钢筋笼、清孔、水下混凝土灌注） 防水混凝土，水泥砂浆防水层，卷材防水 层，涂料防水层，金属板防水层，塑料板防地下防水 水层，细部构造，喷锚支护，复合式衬砌， 地下连续墙，盾构法隧道；渗排水、盲沟排 水，隧道、坑道排水；预注浆、后注浆，衬 砌裂缝注浆 混凝土基础 模板、钢筋、混凝土，后浇带混凝土，混 凝土结构缝处理 砌体基础 砖砌体，混凝土砌块砌体，配筋砌体，石 砌体 劲钢（管）混凝劲钢（管）焊接，劲钢（管）与钢筋的连土接，混凝土 钢结构 焊接钢结构、栓接钢结构，钢结构制作， 钢结构安装，钢结构涂装 混凝土结构 模板，钢筋，混凝土，预应力、现浇结构， 装配式结构 劲钢（管）混凝 劲钢（管）焊接，螺栓连接，劲钢（管） 与钢筋的连接，劲钢（管）制作、安装，混土结构 凝土 砌体结构 砖砌体，混凝土小型空心砌块砌体，石砌 体，填充墙砌体，配筋砖砌体 钢结构焊接，紧固件连接，钢零部件加工，钢结构 单层钢结构安装，多层及高层钢结构安装， 钢结构涂装，钢构件组装，钢构件预拼装， 钢网架结构安装，压型金属板 木结构 方木和原木结构，胶合木结构，轻型木结 构，木构件防护
水电分部分项工程划分表
5 建筑 给水 排水 及采 暖 室内给水系统 给水管道及配件安装、室内消火栓系统安装、给水设备安装、管道 防腐、绝热 室内排水系统排水管道及配件安装、雨水管道及配件安装 室内热水供应系统管道及配件安装、辅助设备安装、防腐、绝热 卫生器具安装卫生器具安装、卫生器具给水配件安装、卫生器具排水管道安装 室内采暖系统 管道及配件安装、辅助设备及散热器安装、金属辐射板安装、低温 热水地板辐射采暖系统安装、系统水压试验及调试、防腐、绝热室外给水管网给水管道安装、消防水泵接合器及室外消火栓安装、管沟及井室 室外排水管网排水管道安装、排水管沟与井池 室外供热管网管道及配件安装、系统水压试验及调试、防腐、绝热建筑中水系统及游泳池系统建筑中水系统管道及辅助设备安装、游泳池水系统安装 供热锅炉及辅助设备安装 锅炉安装、辅助设备及管道安装、安全附件安装、烘炉、煮炉和试 运行、换热站安装、防腐、绝热 6 建筑 电气 室外电气 架空线路及杆上电气设备安装，变压器、箱式变电所安装，成套配 电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装， 电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头 制作、导线连接和线路电气试验，建筑物外部装饰灯具、航空障碍 标志灯和庭院路灯安装，建筑照明通电试运行，接地装置安装变配电室 变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、 照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电 缆沟内和电缆竖井内电缆敷设，电缆头制作、导线连接和线路电气 试验，接地装置安装，避雷引下线和变配电室接地干线敷设供电干线 裸母线、封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设， 电缆沟内和电缆竖井内电缆敷设，电线、电缆穿管和线槽敷线，电 缆头制作、导线连接和线路电气试验 电气动力 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及安装， 低压电动机、电加热器及电动执行机构检查、接线，低压电气动力 设备检测、试验和空载试运行，桥架安装和桥架内电缆敷设，电线、 电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、 导线连接和线路电气试验，插座、开关、风扇安装电气照明安装 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装， 电线、电缆导管和线槽敷设，电线、电缆导管和线槽敷线，槽板配 线，钢索配线，电缆头制作、导线连接和线路电气试验，普通灯具 安装，专用灯具安装，插座、开关、风扇安装，建筑照明通电试运 行 备用和不间断电源安装 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装， 柴油发电机组安装，不间断电源的其它功能单元安装，裸母线、封 闭母线、插接式母线安装，电线、电缆导管和线槽敷设，电线、电 缆导管和线槽敷线，电缆头制作、导线连接和线路电气试验，接地 装置安装 防雷及接地安装 接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电 位联结，接闪器安装 7 通风 与空 调 送排风系统 风管与配件制作；风管系统安装；空气处理设备安装；部件制作； 消声设备制作与安装，风管与设备防腐；风机安装；系统调试防排烟系统 风管与配件制作；部件制作；风管系统安装；防、排烟风口常闭正 压风口与设备安装；风管与设备防腐；风机安装；系统调试
建筑节能分部资料目录全
洛川县XXX工程 （第五部分） 建筑节能分部工程资料 共壹卷第壹卷 编制单位: 编制日期: 年月日 卷内备考表 本案卷共有文件材料页，其中 文字材料页，图样材料页 立卷人: 审核人: 建筑节能分部资料
1 配电与照明节能检验批 /分项工程质量验收表 陕西省民用建筑节能工程专项验收备案表 墙体材料 保温做 法及材 工程项目名称 洛川县丰禾苑保障房小区 单位工程项目名称 洛川县丰禾苑限价房 8#楼 工程项目地址 洛川县凤栖街东段 建筑面积 tf 建设单位名称 洛川县城市投资有限责任公司 负 同天成 联 系 电 话 设计单位名称 陕西省现代建筑设计研究院 责 人 姓 史建知 施工单位名称 陕西中远建设集团有限公司 谢林宏 监理单位名称 延安恒兴工程监理有限公司 名 郭登斌 建筑类型 居住 □公建 □ 结构类型1剪力墙 层数 地上17层，地下1层 建筑物建 筑节能指 标实际情 建筑节能规定性指标 设计值 实测值 外围护结构传热 系数 K[W/（ tf- K ）] 屋面 墙体 门窗 （门） （窗） （门） （窗） 供热采暖（制冷）方式 集中供热（地板辐射采暖） 编号: 况 窗墙比 陈） （南） （北） （西） 延安 市洛川区（县）凤栖乡（镇） 非采暖地下室顶板 20mm 厚 EPS 保温板 性能等 料厚度 架空或外挑楼板 B2 建筑物耗热量指标 itf 综合性能指标 年耗电量（KW H/ tf ） 外墙 200mm 厚钢筋砼墙，填充墙用混凝土小型空心砌块 内墙 混凝土小型空心砌块 外墙 40mm 厚 EPS 保温板 保温材 B2 屋面 100mm 厚岩棉板 料燃烧 限值 实测值
建筑节能分部、子分部、分项工程划分
建筑节能子分部、分项工程划分 分 部 工 程 子分部工程分项工程 建筑节能分部工程01墙体节能工程 01基层；02粘贴保温板外墙外保温层；03ESP板现浇混凝土外墙外 保温层；04EPS模块现浇混凝土外墙外保温层；05EPS钢丝网架板 现浇混凝土外墙外保温层；06机械固定EPS钢丝网架板外墙外保温 层；07喷涂硬泡聚氨酯外墙外保温层；08胶粉EPS颗粒保温浆料 外墙外保温层；09外墙外保温薄抹面层；10外墙外保温厚抹面层； 11外墙外保温饰面层；12粘贴保温复合式面板外墙外保温；13复 合保温夹芯板保温；14复合夹心墙保温；15轻骨料混凝土小型空 心砌块交替对孔砌筑复合墙体；16双T字型陶粒混凝土空心砌块现 浇发泡保温墙体 02幕墙节能工程01石材、金属幕墙；02玻璃幕墙 03门窗节能工程01门安装；02窗安装；03门窗玻璃安装 04屋面节能工程 01屋面隔汽层；02屋面松散材料保温层；03屋面板材保温层；04 屋面喷涂硬泡聚氨酯保温层；05复合保温夹芯板屋面；06金属板 保温夹芯屋面；07采光屋面 05地面节能工程 01地面板材保温层；02地面保温浆料保温层；03地面喷涂硬泡聚 氨酯保温层 06采暖、建筑给排水节 能工程 01采暖系统制式及散热设备；02建筑给水系统；03保温；04采暖 系统调试；05太阳能热水系统 07室外供热管网节能 工程 01保温；02安装及热力入口装置；03调试 08冷热源及辅助设备 安装节能工程 01冷热源与辅助设备性能效率及安装；02绝热保温；03热泵及辅 助设备安装 09通风与空调节能工 程 01系统制式与设备性能；02绝热；03管道制作与安装；04调试 10低压配电与照明节 能工程 01照明光源、灯具及其附属装置安装；02照明控制；03电源导体； 04节能性能检验 页脚内容
建筑节能表格范例
附件： 建筑节能分部工程施工质量竣工资料 目录及统一用表 省建设工程质量安全监督管理局 二○○八年十月
第一部分 建筑节能分部工程施工质量竣工资料目录
第一分册建筑节能分部工程质量竣工验收资料 1、施工单位出具的《省民用建筑节能分部工程质量验收申报表》、《建筑节能技 术措施基本情况一览表》、《建筑节能工程质量竣工报告》 2、设计单位出具的《建筑节能工程质量检查报告》 3、监理单位出具的《建筑节能工程质量评估报告》 4、监理单位（或建设单位）提交的《建筑节能分部工程质量验收通知书》 5、《建筑节能分部工程质量管理和控制及功能检验资料核查表》 6、《建筑节能分部工程观感质量检查表》 7、《建筑节能分部工程质量验收表》 注：本册第7项中的“验收结论”应在建筑节能分部工程质量验收通过后填写。 第二分册建筑节能分部工程施工质量管理资料 1、建筑节能工程施工图设计文件审查意见 2、建筑节能工程设计变更重新报审的审查意见 3、建筑节能工程专业分包单位资质及施工分包合同 4、建筑节能工程施工方案及审批记录 5、设计变更、洽商记录 6、建筑节能材料及产品认定资料（根据有关规定需要进行认定的建筑节能材料 和产品，应提供认定证书） 7、建筑节能工程质量问题的整改和质量事故的处理记录 8、建筑节能工程竣工图（该项资料也可统一装订在单位工程竣工图册中） 第三分册建筑节能工程质量控制资料及功能检验（检测）资料1、墙体节能工程质量控制资料及现场检验资料 1）墙体保温隔热材料出厂质量证明文件、进场检验记录、进场复验报告及见证记录 2）粘结材料、增强网出厂质量证明文件、进场复验报告及见证记录 3）墙体保温板材与基层的粘结强度现场拉拔试验报告 4）墙体保温层后置锚固件现场拉拔试验报告 5）墙体保温浆料同条件养护试件试验报告 6）外墙外保温面层的饰面砖粘结强度拉拔试验报告
建筑节能工程分项划分
建筑节能分项工程划分 序号分项工程主要验收内容1 墙体节能工程主体结构基层；保温材料；饰面砖等 2 幕墙节能工程主体结构基层；隔热材料；保温材料；隔汽层；幕墙玻璃；单元式幕墙板块；通风换气系统；遮阳设施；冷凝水收集排放系统等 3 门窗节能工程门；窗；玻璃；遮阳设施等 4 屋面节能工程基层；保温隔热层；保护层；防水层；面层等 5 地面节能工程基层；保温层；保护层；面层等 6 采暖节能工程 系统制式；散热器；阀门与仪表；热力入口装置；保温材料；调试等 7 通风与空调节能工程系统制式；通风与空调设备；阀门与仪表；绝热材料；调试等 8 空调与采暖系统的冷热 及管网节能工程 系统制式；冷热源设备；辅助设备；管网；阀门与仪表；绝热、 保温材料；调试等 9 配电与照明节能工程 低压配电电源；照明光源、灯具；附属装置；控制功能；调试等 10 监控与控制节能工程 冷、热源系统的监测控制系统；空调水系统的监测控制系统；通风与空调系统的监测控制系统；监测与计量装置；供配电监测控制系统；照明自动控制系统；综合控制系统等
表A.0.1 建筑节能工程进场材料和设备的复验项目 章号分项工程主要验收内容 1 墙体节能工程1.保温材料的导热系数、密度、抗压强度或压缩强度； 2.粘结材料的粘结强度； 3.增强网的力学性能，抗腐蚀性能 2 幕墙节能工程1.保温材料：导热系数、密度； 2.幕墙玻璃:可见光透射比、传热系数、遮阳系数、中空玻璃露点 3.隔热型材：抗拉强度、抗剪强度 3 门窗节能工程1.严寒、寒冷地区：气密性、传热系数和中空玻璃露点； 2.夏热冬冷地区：气密性、传热系数，玻璃遮阳系数、可见光透射比、中空玻璃露点； 3.夏热冬暖地区：气密性，玻璃遮阳系数、可见光透射比、中空玻璃露点 4 屋面节能工程保温隔热材料的导热系数、密度、抗压强度或压缩强度 5 地面节能工程保温材料的导热系数、密度、抗压强度或压缩强度 6 采暖节能工程 1.散热器的单位散热量、金属热强度； 2.保温材料的导热系数、密度、吸水率 7 通风与空调节能工程 1.风机盘管机组的供冷量、供热量、风量、出口静压、噪声及功率 2.绝热材料的导热系数、密度、吸水率 8 空调与采暖系统冷、 热源及管网节能工程 绝热材料的导热系数、密度、吸水率 9 配电与照明节能工程电缆、电线截面和每芯导体电阻值
2017年分部分项工程划分最新版
附录B建筑工程分部（子分部）工程、分项工程划分B.0.1 建筑工程的分部（子分部）工程、分项工程可按表 B.0.1划分。 表B.0.1 建筑工程分部工程、分项工程划分
通风与空调 管绝热，系统调试 舒适性空调系 统 风管与配件制作，部件制作，风管系统安装，风机与空气处理设备安装，风 管与设备防腐，系统调试，组合式空调机组安装，消声器、静电除尘器、换 热器、紫外线灭菌器等设备安装，风机盘管、变风量与定风量送风装置、射 流喷口等末端设备安装，风管与设备绝热 恒温恒湿空调系 统 风管与配件制作，部件制作，风管系统安装，风机与空气处理设备安装，风 管与设备防腐，系统调试，组合式空调机组安装，电加热器、加湿器等设备 安装，精密空调机组安装，风管与设备绝热 净化空调系统 风管与配件制作，部件制作，风管系统安装，风机与空气处理设备安装，风 管与设备防腐，系统调试，净化空调机组安装，消声器、静电除尘器、换热 器、紫外线灭菌器等设备安装，中、高效过滤器及风机过滤器单元等末端设 备清洗与安装，洁净度测试，风管与设备绝热 地下人防通风系 统 风管与配件制作，部件制作，风管系统安装，风机与空气处理设备安装，风 管与设备防腐，系统调试，风机与空气处理设备安装，过滤吸收器、防爆波 活门、防爆超压排气活门等专用设备安装 真空吸尘系统 风管与配件制作，部件制作，风管系统安装，风机与空气处理设备安装，风 管与设备防腐，管道安装，快速接口安装，风机与滤尘设备安装，系统压力 试验及调试 冷凝水系统 管道系统及部件安装，水泵及附属设备安装，管道、设备防腐与绝热，管 道冲洗，系统压力试验及调试，板式热交换器，辐射板及辐射供热、供冷 地埋管，热泵机组设备安装 空调（冷、热） 水系统 管道系统及部件安装，水泵及附属设备安装，管道冲洗，管道、设备防腐与 绝热，冷却塔与水处理设备安装，防冻伴热设备安装，系统压 力试验及调试， 冷却水系统管道系统及部件安装，水泵及附属设备安装，管道、设备防腐与绝热，管道冲洗，系统灌水渗漏及排放试验 土壤源热泵换热 系统 管道系统及部件安装，水泵及附属设备安装，管道、设备防腐与绝热，管道 冲洗，系统压力试验及调试，埋地换热系统与管网安装 水源热泵换热系 统 管道系统及部件安装，水泵及附属设备安装，管道、设备防腐与绝热，官 道冲洗，地表水源换热官及官网安装，除垢设备安装，系统压力试验及调 试 蓄能系统 管道系统及部件安装，水泵及附属设备安装，管道、设备防腐与绝热，管 道冲洗，蓄水罐与蓄冰槽、罐安装，系统压力试验及调试压缩式制冷 （热）设备系统 制冷机组及附属设备安装，管道、设备防腐与绝热，系统压力试验及 调试，制冷剂管道及部件安装，制冷剂灌注 吸收式制冷设备 系统 制冷机组及附属设备安装，管道、设备防腐与绝热，试验及调试，系统真空 试验，溴化锂溶液加灌，蒸汽管道系统安装，燃气或燃油设备安装 多联机（热泵） 空调系统 室外机组安装，室内机组安装，制冷剂管路连接及控制开关安装，风 管安装，冷凝水管道安装，制冷剂灌注，系统压力试验及调试 太阳能供暖空调 系统 太阳能集热器安装，其他辅助能源、换热设备安装，蓄能水箱、管道及配件 安装，系统压力试验及调试，防腐，绝热，低温热水地板辐射采暖系统安装设备自控系统 温度、压力与流量传感器安装，执行机构安装调试，防排烟系统功能测 试，自动控制及系统智能控制软件调试 室外电气 变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、 照明配电箱（盘）及控制柜安装，梯架、托盘和槽盒安装，导管敷设，电缆 敷设，管内穿线和槽盒内敷线，电缆头制作，导线连接，线路绝缘测试，普 通灯具安装，专用灯具安装，建筑照明通电试运行，接地装置安装 建筑电气
铁路分部分项工程划分表
铁路分部分项工程划分表
————————————————————————————————作者：————————————————————————————————日期：
单位、分部、分项工程划分表 单位工程分部工程(子分部工程）分项工程（子分项工程） 路基工程 (LJ) 路基土石方 工程 （A） 桩号按3公里 路段为单元划 分子分部 (A01， A02……) 土方路基（A）按自然段或整公里 石方路基（B）按自然段或整公里 软土地基（C）按自然段或整公里 土工合成材料处治层（D）按自然段或整公里 排水工程 (B) 桩号按3公里 路段为单元划 分子分部 (B01,B02…..) 管道基础及管节安装（A）按自然段或整公里 检查（雨水）井砌筑（B）按自然段或整公里 土沟（C）按自然段或整公里 边沟（D）按自然段或整公里 排水沟（E） 截水沟（F）按自然段或整公里 盲沟（G）按自然段或整公里 渗沟（H）按自然段或整公里 跌水（I）按自然段或整公里 急流槽（J）按自然段或整公里 水簸箕（K）按自然段或整公里 排水泵站（L）按自然段或整公里 集水井（M） 小桥及符合 小标准的通 道、人行天 桥、渡槽工程 ( C ) 桩号每座为单 元划分子分部 (C01,C02…..) 基础及下部构造（A） 上部构造预制、安装或浇筑（B） 桥面（C） 栏杆（D） 人行道（E） 涵洞、通道 （桩号按3 公里） (D) 每座为单元划 分子分部子分 部 (D01,D02…..) 基础及下部构造（A） 上部构造预制、安装或浇筑（B） 填土（C） 总体（D） 砌筑工程 (E) 桩号按3公里 路段为单元划 分子分部 (E01,E02….) 挡土墙（A）每处为单元（自然段起止桩号） 墙背填土（B）每处为单元（自然段起止桩号） 抗滑桩（C）每处为单元（自然段起止桩号） 锚喷支护（D）每处为单元（自然段起止桩号） 锥、护坡（E）每处为单元（自然段起止桩号） 导流工程（F）每处为单元（自然段起止桩号）
建筑节能分项工程划分表
建筑节能分项工程划分表
————————————————————————————————作者：————————————————————————————————日期：
建筑节能分项工程划分表 序 号 分项工程主要验收内容 1 墙体节能工程主体结构基层；保温材料；饰面层等 2 幕墙节能工程主体结构基层；隔热材料；保温材料；隔汽层；幕墙玻璃；单元式幕墙板块；通风换 气系统；遮阳设施；冷凝水收集排放系统等 3 门窗节能工程门；窗；玻璃；遮阳设施等 4 屋面节能工程基层；保温隔热层；保护层；防水层；面层等 5 地面节能工程基层；保温层；保护层；面层等 6 采暖节能工程系统制式；散热器；阀门与仪表；热力入口装置；保温材料；调试等 7 通风与空气调节节 能工程 系统制式；通风与空调设备；阀门与仪表；绝热材料；调试等 8 空调与采暖系统的 冷热源及管网节能 工程 系统制式；冷热源设备；辅助设备；管网；阀门与仪表；绝热、保温材料；调试等 9 配电与照明节能工 程 低压配电电源；照明光源、灯具；附属装置；控制功能；调试等 10 监测与控制节能工 程冷、热原系统的监测控制系统；空调水系统的监测控制系统；通风与空调系统的监测控制系统；监测与计量装置；供配电的监测控制系统；照明自动控制系统；综合控制系统等
工程名称 施工单位项目经理专业工长 施工标准 及编号 见证检测报告 分包单位分包项目经理施工班长 检查内容施工单位检查记录监理（建设）单位验收记录 主控项目 1 材料、构件规格、品种应符合要求 *2 保温隔热材料性能应符合设计要求 3 保温材料和粘结材料应见证取样复验 4 粘结材料冻融试验应符合要求 5 墙体基层表面处理 6 墙体各层构造做法应符合设计要求 *7 墙体节能工程的施工应符合规定 8 现浇筑混凝土预置保温板应符合要求 9 保温浆料保温层应制作同条件养护试 件 10 各类鉓面层的基层及面层应符合设计 和规范规定 11 保温砌块墙体砌筑砂浆应符合要求 12 预制保温墙板现场安装应符合要求 13 隔气层应符合设计和相关标准规定 14 外门窗、凸窗四周侧面应采取保温措施 *15 热桥部位应采取节能保温隔断热桥措 施 施工单位检查 评定结果 项目专业质量检查员：年月日 监理（建设）单位 验收结论监理工程师： （建设单位项目专业技术负责人）年月日
单位、分部、分项工程划分表(图)及说明
蕴川路道路新改建工程 4 标 单位、分部、分项工程划分说明书 、划分依据 1、《公路工程质量检验评定标准》 JTG F80/1-2004 2、上海市蕴川路道路改建工程 4 标施工图 2 、排水工程划分为( 6＋ 475~8+900 )：排水工程( 6+475~7+091.94 )、排水工程 ( 7+125.88~8+039.41 )、 排水工程( 8+073.35~8+900 ) 3个分 部工程。 3 、路面工程划分为( 6+475~8+900 )：路面工程( 6+475~7+091.9 4 )、路面工程 ( 7+125.88~8+039.41 )、路 面工程( 8+073.35~8+900 ) 3个分 部工程。 4、桥梁工程划分为：基础及下部构造、上部构造预制和安装、总体桥面和附属工程、引导 工程，共为 8个分部工 程。 四、分项工程划分 根据各分部工程的特点， 4 标共分为 75 个分项工程 1 、路基土方工程( 6+475~7+091.94 )分为：土方路基、间隔回填路基 2 个分项工程(土 方路基为主要分项工程) 。 2 、路基土方工程( 7+125.88~8+039.41 )分为：土方路基、间隔回填路基 2 个分项工程 (土方路基为主要分项工 程) 。 沟 4个分项工程（管节安装、检查（雨水）井为主要分项工程） 。 11 、排水工程（ 7+125.88~8+039.41 ）划分为：管节安装、检查（雨水）井、沟槽回填、 盲沟4个分项工程 二、单位工程划分 根据道路前进方向， 位工程，其中桥梁工程为 三、分部工程划分 按照实际施工情况， 1 、路基工程划分为 4标按路基工程、排水工程、路面工程、桥梁工程划分，总共为 2 个单位工程。 5个单 4 标共划分为 23 个分部工程 6+475~8+900 )：路基土石方工程( 6+475~7+091.94 )、路基土 石 方工 程 ( 7+125.88~8+039.41 )、 路基 土 石 方 工程 (8+073.35~8+900 )、3号护管桥、 4号护管桥 (6+863~6+888 挡土墙 4断，共 9 个分部工程。 )、 3 、路基土方工程( 8+073.35~8+900 )分为：土方路基、间隔回填路基 2个分项工程(土 方路基为主要分项工程) 4、 3号护管桥( 6+863~6+888 5、 4号护管桥( 8+339~8+362 )分为 :桩基、桥台、上部结构、桥面铺装 4 个分项工程。 )分为 :桩基、桥台、上部结构、桥面铺装 4 个分项工程。 6 、挡土墙（ 7+116.219~7+300 )分为：钢筋绑扎、砼浇筑 2 个分项工程。 7 、挡土墙（ 7+010~7+078.28 8 、挡土墙（ 8+063.09~8+254 9 、挡土墙（ 7+850~8+025.75 )分为：钢筋绑扎、砼浇筑 2个分项工程。 )分为：钢筋绑扎、砼浇筑 2个分项工程。 )分为：钢筋绑扎、砼浇筑 2个分项工程。 10 、排水工程（ 6+475~7+091.94 )划分为：管节安装、检查(雨水)井、沟槽回填、盲
建筑节能专项验收资料清单
精简过后的建筑节能专项验收资料清单 一、申请资料（按资料提交的先后顺序） 特别提示：下列申请资料形式除注明为电子文件外，其余均应为书面文件，所有材料一式一份。书面文件中要求提供复印件的，应加盖建设单位公章(成册的复印件应在正面盖章和侧面加盖骑缝印章)，并提供原件核验；无特别说明的应提供原件。凡政府投资项目，可不需提供法定代表人证明书。凡坪山新区住房和建设局出具的批复文件复印件，可不需核对原件。 1．《深圳市坪山新区建筑节能专项验收申请表》（需附建筑节能技术指标表，同一单体建筑内既有居住建筑又有公共建筑的，应按居住建筑、公共建筑分别填报建筑节能技术指标表）。 2．《建设工程规划许可证》、《建设工程施工许可证》（复印件）。 3．需进行建筑能效测评标识的项目（详见附件1《补充说明和有关重要事项要求》），应提供具有资质的建筑能效测评机构出具的建筑能效理论测评报告。 4.绿色建筑项目，需提供绿色建筑标识或认证证书（复印件）。 5．建设单位法定代表人证明书（原件）、法人代表授权委托书（原件）、被委托人身份证明文件（复印件）。 6．施工单位签署的工程质量保修书（节能工程保修期不应低于五年）。 7．房屋买卖合同、住宅质量保证书以及房屋使用说明书（应说明对建筑节能措施的保护要求；自用工程项目可不提供房屋使用说明书）。
8．施工现场、销售现场节能信息公示牌照片各一张（自用工程项目可不提供销售现场节能信息公示牌照片）。 9. 施工图设计文件节能审查意见书（复印件）。 10．设计单位出具的《建筑节能工程质量检查报告》。 11．监理单位出具的《建筑节能工程质量评估报告》。 12．建筑（含总平面图）、暖通、电气、给排水专业工程竣工图（含电子文档）。 13．设计单位出具的建筑节能设计计算书（侧面盖骑缝章）及电子版节能计算模型。 14．施工图审查单位签署的《民用建筑节能设计审查备案登记表》《建筑节能设计报审表》。 15．凡具备太阳能集热条件且有稳定热水需求的新建民用建筑，应提供太阳能热水系统施工图及设计计算书。不具备太阳能集热条件的，应提供市建设行政主管部门认定不具备太阳能集热条件的文件。 16．如围护结构和用能系统使用标准和技术规范中未涵盖的节能新技术、新工艺、新设备、新材料、新产品的，应当提供市建设主管部门出具的评估报告。 17．涉及建筑节能效果的设计变更文件。 18．建筑节能工程施工组织设计文件。 19．《建筑节能分部工程质量验收表》、《建筑节能（各）分项工程质量验收表》（含墙体、幕墙、门窗、屋面、通风与空调、配电与照明、太阳能热水系统分项工程）。 20．建筑节能隐蔽工程验收资料（含墙体、幕墙、门窗、屋面、通风与空调、配电与照明、太阳能热水系统分项工程）。
建筑节能分项划分表
建筑节能分项工程划分表 序 号 分项工程主要验收内容 1 墙体节能工程主体结构基层；保温材料；饰面层等 2 幕墙节能工程主体结构基层；隔热材料；保温材料；隔汽层；幕墙玻璃；单元式幕墙板块；通风换 气系统；遮阳设施；冷凝水收集排放系统等 3 门窗节能工程门；窗；玻璃；遮阳设施等 4 屋面节能工程基层；保温隔热层；保护层；防水层；面层等 5 地面节能工程基层；保温层；保护层；面层等 6 采暖节能工程系统制式；散热器；阀门与仪表；热力入口装置；保温材料；调试等 7 通风与空气调节节 能工程 系统制式；通风与空调设备；阀门与仪表；绝热材料；调试等 8 空调与采暖系统的 冷热源及管网节能 工程 系统制式；冷热源设备；辅助设备；管网；阀门与仪表；绝热、保温材料；调试等 9 配电与照明节能工 程 低压配电电源；照明光源、灯具；附属装置；控制功能；调试等 10 监测与控制节能工 程冷、热原系统的监测控制系统；空调水系统的监测控制系统；通风与空调系统的监测控制系统；监测与计量装置；供配电的监测控制系统；照明自动控制系统；综合控制系统等
工程名称大李家动迁住宅一期1#楼验收部位一层 施工单位大连宏业建筑工程有限公司项目经理林玉宝专业 工长 谷永芳 施工标准 及编号 《建筑节能工程施工工艺标准》GB50411-2007见证检测报告齐全有效 分包单位/ 分包项目经理/ 施工 班长 李燕昌 检查内容施工单位检查记录监理（建设）单位验收记录 主控项目 1 材料、构件规格、品种应符合要求符合要求 验收合格 *2 保温隔热材料性能应符合设计要求符合设计及规范要求 3 保温材料和粘结材料应见证取样复验符合要求 4 粘结材料冻融试验应符合要求符合要求 5 墙体基层表面处理符合要求 6 墙体各层构造做法应符合设计要求符合设计及规范要求 *7 墙体节能工程的施工应符合规定符合要求 8 现浇筑混凝土预置保温板应符合要求符合要求 9 保温浆料保温层应制作同条件养护试 件 符合要求 10 各类鉓面层的基层及面层应符合设计 和规范规定 符合设计及规范要求 11 保温砌块墙体砌筑砂浆应符合要求√√√√√√√√√√ 12 预制保温墙板现场安装应符合要求 13 隔气层应符合设计和相关标准规定√√√√√√√√√√ 14 外门窗、凸窗四周侧面应采取保温措施√√√√√√√√√√ *15 热桥部位应采取节能保温隔断热桥措 施 √√√√√√√√√√ 施工单位检查 评定结果 主控项目符合设计和《建筑节能工程施工质量验收规范》（GB50411-2007）的规定， 评定合格。 项目专业质量检查员：年月日 监理（建设）单位验收结论 同意施工单位的评定结果，验收合格， 监理工程师： （建设单位项目专业技术负责人）年月日
建筑节能分部、子分部、分项工程划分
建筑节能子分部、分项工程划分 分部 工程 子分部工程分项工程 建 筑 节 能 分 部 工 程 01墙体节能工程 01基层；02粘贴保温板外墙外保温层；03 ESP板现浇混凝土外墙 外保温层；04 EPS模块现浇混凝土外墙外保温层；05 EPS钢丝网架板 现浇混凝土外墙外保温层；06机械固定EPS钢丝网架板外墙外保温层； 07喷涂硬泡聚氨酯外墙外保温层；08胶粉EPS颗粒保温浆料外墙外保 温层；09 外墙外保温薄抹面层；10外墙外保温厚抹面层；11外墙外保温 饰面层；12粘贴保温复合式面板外墙外保温；13复合保温夹芯板保温； 14复合夹心墙保温；15轻骨料混凝土小型空心砌块交替对孔砌筑复合墙 体；16双T字型陶粒混凝土空心砌块现浇发泡保温墙体02幕墙节能工程01石材、金属幕墙；02玻璃幕墙 03门窗节能工程01门安装；02窗安装；03门窗玻璃安装 04屋面节能工程 01屋面隔汽层；02屋面松散材料保温层；03屋面板材保温层；04 屋面喷涂硬泡聚氨酯保温层；05复合保温夹芯板屋面；06金属板保温 夹芯屋面；07采光屋面 05地面节能工程 01地面板材保温层；02地面保温浆料保温层；03地面喷涂硬泡聚 氨酯保温层 06采暖、建筑给排水 节能工程 01采暖系统制式及散热设备；02建筑给水系统；03保温；04采暖 系统调试；05太阳能热水系统 07室外供热管网节 能工程 01保温；02安装及热力入口装置；03调试 08冷热源及辅助设 备安装节能工程 01冷热源与辅助设备性能效率及安装；02绝热保温；03热泵及辅 助设备安装 09通风与空调节能 工程 01系统制式与设备性能；02绝热；03管道制作与安装；04调试 10低压配电与照明 节能工程 01照明光源、灯具及其附属装置安装；02照明控制；03电源导体； 04节能性能检验
建筑节能试题与答案模板
一、多选题 1. 下列城市中位于夏热冬冷地区的有（ AC ）。 A 、武汉 B 、青岛 C 、长沙 D 、西安 2. 屋面保温层的材料宜选用下列何种特性的材料（ AB ）。 A 、热导率较低的 B 、不易燃烧的 C 、吸水率较大的 D、材质厚实的 1. 最佳体形应该是：. A C A 建筑物外围护结构的平均有效传热系数小的面，其相应面积应相对较大 B 建筑物外围护结构的平均有效传热系数小的面，其相应面积应相对较小 C 建筑物外围护结构的平均有效传热系数大的面，其相应面积应相对较小 D 建筑物外围护结构的平均有效传热系数大的面，其相应面积应相对较大 2. 屋面节能设计要点中以下哪些是正确的: BCD A 屋面保温层不宜选用堆密度较大，热导率较低的保温材料 B 屋面保温层不宜选用吸水率较大的保温材料 C 设计时应选用屋面传热系数大于或等于相应规定的限值 D 在设计规范中没有列入的屋面，设计人员可按有关书籍提供的方法计算该屋面的传热系数 1. 评价建筑外窗保温性能及隔热性能的主要参数有哪些？ ABCD A 遮阳系数 B抗结露系数 C 太阳得热系数 D传热系数 2. 屋面的热工性能指标主要包括？ABC A 热惰性指标 B 热阻 C 传热系数 D 热导系数 1. 太阳能热水器一般由哪些装置组成ＡＣＤＥ A 集热器 B 散热器 C 储热装置 D 循环管路 E 辅助装置 2. 体形系数每增大0.01，能耗指标不可能增加（Ｄ） A 1% B 1.5% C 2% D 2.5% 2. 玻璃幕墙的三大组成部分为 ABD A、基座； B、支承结构； C、石材； D、玻璃面板； E、驳抓。 2. 改善风环境的方式有（ ABCD ） A 避开不利风向 B 阻隔冷风和降低风速 C 避免下冲气流 D 避免风旋 1. 以下屋面按是其保温层所在位置分的有哪些.ABCD A 单一保温屋面 B 外保保温屋面 C 内保保温层屋面 D夹心保温层屋面 2. 以下属于门窗节能的措施是AD A 减少传热量 B 关紧门窗 C 打开门窗 D减少空气渗透量 1. 对于建筑物来说，节能的主要途径有（ CD ） A增大建筑物的外表面积 B 加强外窗保温 C 提高门窗的气密性 D 加强外墙保温 2. 围护结构的传热系数大小与（ AB ）有关 A 材料层的导热系数 B 材料层的厚度 C 材料层的大小 D 材料的比热 E 蓄热系数 1、当采用热分配表加楼用总热量表计量方式时宜采用＿，当采用户用热量表计量方式时应采用＿（AB）。 A.垂直式采暖系统 B.共用立管分户独立采暖系统 C.分散式采暖系统 D.集中式采暖系统
