预先危险分析PHAPreliminaryHazardAnalysis-PPT精选文档
合集下载
预先危险性分析(PHA)培训ppt课件
13
危险源的控制 l 事故预防对策的基本要求 l (1)预防生产过程中产生的危险和有害因素； l (2)排除工作场所的危险和有害因素； l (3)处置危险和有害物并减低到国家规定的限值内； l (4)预防生产装置失灵和操作失误产生的危险和有害因素； l (5)发生意外事故时能为遇险人员提供自救条件的要求。
l 该方法是系统安全分析法之一，它主要用于某一项工程的 设计、施工、生产之前，对系统存在的危险性类别，出现 条件，可能导致事故的后果作一概略分析的方法。同时该 方法也是一份实现系统安全危害分析的初步或初始的计划， 是在方案开发初期阶段或设计阶段之初完成的。
3
二、PHA目的
1、识别危险，确定安全性关键部位； 2、评价各种危险的程度； 3、确定安全性设计准则，提出消除或控制危险的措施。
项目 危险 触发
事故 事故 危险 防治
名称 因素 事件 现象 原因 结果 等级 对策
12
五、危险性的辨识与控制
危险源的辨识 l 危险源泛指系统中可导致事故发生的物的危险状态、人的不安
全行为及管理上的缺陷。从本质上讲就是存在能量、有害物质 和能量、有害物质失去控制而导致的意外释放或有害物质的泄 露、散发两方面因素。 l 危险源是导致系统存在危险性的根源。所以，危险性的辨识实 际上就是对危险源的辨识。在辨识过程中，要注意能量转化和 破坏的问题，以及有毒有害物存在的问题。
¡ 令 新改扩建项目在新装置开车前应对所有工艺进行PHA
¡ (筛选性工艺危害评审、项目批准前PHA、开车前的PHA、最终工 艺安全报告)
¡ 在役装置在工艺装置的整个使用寿命期内进行(PHA基准、 PHA 周期)
l 封存装置 l 装置拆除
17
的筛选
析
危险源的控制 l 事故预防对策的基本要求 l (1)预防生产过程中产生的危险和有害因素； l (2)排除工作场所的危险和有害因素； l (3)处置危险和有害物并减低到国家规定的限值内； l (4)预防生产装置失灵和操作失误产生的危险和有害因素； l (5)发生意外事故时能为遇险人员提供自救条件的要求。
l 该方法是系统安全分析法之一，它主要用于某一项工程的 设计、施工、生产之前，对系统存在的危险性类别，出现 条件，可能导致事故的后果作一概略分析的方法。同时该 方法也是一份实现系统安全危害分析的初步或初始的计划， 是在方案开发初期阶段或设计阶段之初完成的。
3
二、PHA目的
1、识别危险，确定安全性关键部位； 2、评价各种危险的程度； 3、确定安全性设计准则，提出消除或控制危险的措施。
项目 危险 触发
事故 事故 危险 防治
名称 因素 事件 现象 原因 结果 等级 对策
12
五、危险性的辨识与控制
危险源的辨识 l 危险源泛指系统中可导致事故发生的物的危险状态、人的不安
全行为及管理上的缺陷。从本质上讲就是存在能量、有害物质 和能量、有害物质失去控制而导致的意外释放或有害物质的泄 露、散发两方面因素。 l 危险源是导致系统存在危险性的根源。所以，危险性的辨识实 际上就是对危险源的辨识。在辨识过程中，要注意能量转化和 破坏的问题，以及有毒有害物存在的问题。
¡ 令 新改扩建项目在新装置开车前应对所有工艺进行PHA
¡ (筛选性工艺危害评审、项目批准前PHA、开车前的PHA、最终工 艺安全报告)
¡ 在役装置在工艺装置的整个使用寿命期内进行(PHA基准、 PHA 周期)
l 封存装置 l 装置拆除
17
的筛选
析
PHA预先危险性分析培训
01
危害因素识别：识别可能导评估：评估危害因素发生的概率
后果严重程度评估：评估危害因素导致的后果严重程度
风险等级确定：根据发生概率和后果严重程度确定风险等级
05
制定控制措施：针对高风险因素制定控制措施
06
持续改进：定期对PHA预先危险性分析流程进行评估和改进，确保其有效性和适用性。
建议：针对发现的风险因素，分析人员提出了一系列预防措施和建议，包括加强设备维护、提高员工培训、改善工作环境等。
分析实例三：核电站事故风险分析
核电站事故类型：包括核泄漏、核辐射、核爆炸等
01
事故原因：人为操作失误、设备故障、自然灾害等
02
事故后果：环境污染、人员伤亡、经济损失等
03
风险评估：根据事故类型、原因、后果进行风险评估，制定相应的预防措施和应急预案
制定安全措施和危险消除计划
识别危险源：分析可能导致事故的危险源
评估风险：评估危险源可能导致的事故风险
制定安全措施：根据评估结果制定相应的安全措施
制定危险消除计划：制定消除危险源的计划，确保安全生产
03
PHA预先危险性分析实例
分析实例一：化工企业事故风险分析
风险控制：采取措施降低风险，如加强安全管理、改进工艺流程等
Simple & Creative
PHA预先危险性分析培训
Contents
目录
01
PHA预先危险性分析简介
02
PHA预先危险性分析流程
03
PHA预先危险性分析实例
01
PHA预先危险性分析简介
PHA的概念和意义
PHA（Preliminary Hazard Analysis）预先危险性分析是一种系统化的安全评价方法，用于识别和评估潜在的危险源和危害。
预先危险分析法(PHA)-完整版PPT课件
预先危险分析的步骤
6.制定事故或灾害的预防性对策措施
（根据教师的讲解流程图展示步骤）来自谢观看预先危险分析的步骤
2.分析危险源
根据过去的经验教训及同类行业生产中发生的事故或灾害情况，对系统的影响、损 坏程度，类比判断所要分析的系统中可能出现的情况，查找能够造成系统故障、物质损 失和人员伤害的危险性，分析事故或灾害的可能类型。
危险源分析要点如下： 根据危险的组成，主要从物质、能量和环境三个方面进行分析。
表 危险性等级划分表
级别 Ⅰ
危险程度 安全的
可能导致的后果 不会造成人员伤亡及系统损失
Ⅱ
临界的
处于事故的边缘状态，暂时还不至于造成人员伤亡、系统损失或 降低系统性能，但应予以排除或采取控制措施
Ⅲ
危险的 会造成人员伤亡和系统损失，要立即采取防范对策措施
Ⅳ
灾难性的
造成人员重大伤亡及系统严重破坏的灾难性事故，必须予以果断 排除并进行重点防范
预先危险分析的步骤
（1）物质。指生产系统中具有的有毒、有害、易燃、易爆性质的原料、材料、燃 料及工业排放废弃物等,包括：
①污染物质。如烟气、粉尘、废气等大气污染物,含有各类污染物的废水、工业废 液和废弃物等。
②腐蚀性物质。 ③毒性物质。 ④火灾危险性物质。如易燃、自燃、禁水性物质等。 ⑤爆炸性物质。 ⑥物质泄漏。
预先危险分析的步骤
（3）环境。包括： ①温度。如高温、低温、温度变化等。 ②湿度。如潮湿、干燥等。 ③辐射。如α、β、γ射线、红外线、紫外线、高频电磁波、微波等。 ④振动波和噪声。 ⑤气候环境。如暴风雨、大雪、大风、大雾、干旱、雷电等。
预先危险分析的步骤
3. 对确定的危险源分类，制成预先危险性分析表
PHA预先危险性分析培训
学员心得体会分享交流环节
学员分享学习过程中 的难点和解决方法。
讨论在实际工作中如 何运用PHA提升安全 管理水平。
交流对PHA预先危险 性分析的理解和应用 经验。
拓展延伸：其他相关安全分析方法介绍
HAZOP分析
FMEA分析
介绍HAZOP（危险与可操作性分析）的基 本概念、分析流程和应用领域。
讲解FMEA（故障模式与影响分析）的原理 、分析步骤和实际应用案例。
CHAPTER 05
PHA在企业管理中运用推广 前景
企业安全生产管理体系建设要求
建立健全安全生产责任制
01
明确各级管理人员和员工的安全职责，形成全员参与的安全生
产管理体系。ቤተ መጻሕፍቲ ባይዱ
制定完善安全规章制度
02
依据国家法律法规和行业标准，结合企业实际，制定具有可操
作性的安全规章制度。
加强安全教育培训
03
定期开展安全教育培训，提高员工的安全意识和操作技能，确
LOPA保护层分析
其他安全分析方法概述
简要介绍LOPA（保护层分析）的方法、分 析过程和在风险评估中的应用。
简要介绍其他常用的安全分析方法，如安全 检查表、事故树分析等。
THANKS FOR WATCHING
感谢您的观看
风险评估方法及流程
• 风险评估方法：PHA采用定性或定量的风险评估方法，对识别 出的危险源进行风险等级划分，以确定各危险源的优先级和应 对措施。
风险评估方法及流程
风险评估流程 1. 确定评估目标和范围；
2. 收集相关信息和数据；
风险评估方法及流程
01
02
03
04
3. 识别潜在危险源；
4. 分析危险源可能导致的后 果；
预先风险性分析PHAppt课件
硫酸储槽
等处密封
防 腐 ； 2.现 蚀 ; 2.人 可 及 财
周围设置
不 良 ； 2.密 封件损坏
场人员无 能受灼伤 产 损
防护堤几
个 体 防 护 3.可 能 引 起 失
3 堤应是防
3.管 道 破 裂
设 备 ; 3.设 火灾
腐的
备周围有
2.… …
易燃物
氯气中 干 燥 塔 硫 在线 压 缩 机 及 氯 气 泄 漏 人 员
危险源辩识方法：
预先危险性分析 PHA
.
何为预先危险分析（PHA）
预先危险分析也称初始危险分析，是在每项 生产活动之前，特别是在设计的开始阶段，对系 统存在危险类别、出现条件、事故后果等进行概 略地分析，尽可能评价出潜在的危险性。
※ 预先危险分析的主要目的
识别危险，确定安全性关键部位 评价各种危险的程度 确定安全性设计准则，提出消除或控制危险 的措施
应完
危险
氯气在工艺 如果大量泄 输送管线泄 漏将有致命 漏或破裂 危险
2 5 10
1）安装报警系统 2）保持最小储量 3）建立储罐检查规程
4 5 20 1. 设计收集和处理过量氯气 系统
2）设置控制系统检测过量 氯气并将过程关闭
3）建立规程保证过量氯气 处理系统在装置开车前起 动
2 5 10 安装报警系统
（2）识别可能导致不希望的后果的主要危害和事 故的情况。
（3）分析这些危害的可能原因及导致事故的可能 后果。通常并不需找出所有的原因以判断事故的可 能性，
（4）然后分析每种事故所造成的后果，这些后果 表示可能事故的最坏的结果。
（5）进行风险评估。 Βιβλιοθήκη （6）建议消除或减少风险控制措施。

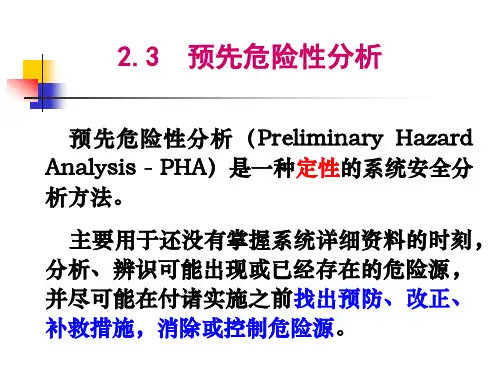

安全系统工程教学课件 预先危险性分析
制定措施 编制、填写分析表
1、准备工作阶段
在进行分析之前要确定分析对象，收集对 象系统的资料和其他类似系统或使用类似设备、 工艺物质的系统的资料。要弄清对象系统的功 能、构造，为实现其功能选用的工艺过程、使 用的设备、物质、材料等。这一阶段包括：
① 确定系统。明确所分析系统的功能及分 析范围。
1、准备工作阶段
① 危险设备、场所、物质；
2、分析实施阶段
② 有关安全的设备、物质间的交接面，如 物质的相互反应，火灾、爆炸的发生及传播， 控制系统等；
③ 可能影响设备、物质的环境因素，如地 震、洪水、高（低）温、潮湿、振动等；
2、分析实施阶段
④ 运行、试验、维修、应急程序，如人失 误后果的严重性，操作者的任务，设备布置及 通道情况，人员防护等；
分析实施阶段可分为：
② 分析、识别危险性 确定危险类型、危险来源、初始伤害及其造成
的危险性，对潜在的危险点要仔细判定。 ③ 确定危险等级 在确认每项危险之后，都要按其效果进行分类。
分析实施阶段可分为：
④ 制定措施 根据危险等级，从软件（系统分析、人机工程、
管理、规章制度等）、硬件（设备、工具等） 两方面制定相应的消除危险性的措施和防止伤 害的办法。
c. 分析原材料、产品、特别是有害物质的性能 及贮运；
d. 分析工艺过程及其工艺参数或状态参数； e. 分析人、机关系（操作、维修等）； f. 分析环境条件； g. 分析用于保证安全的设备、防护装置等； h. 分析其它危险条件。
（2） 预先危险性分析的主要优点
预先危险性分析的优点在于允许人们在系统开 发的早期识别、控制危险因素，用最小的代价 消除或减少系统中的危险源，为制定整个系统 寿命期间的安全操作规程提出依据，主要表现 在以下几点：
1、准备工作阶段
在进行分析之前要确定分析对象，收集对 象系统的资料和其他类似系统或使用类似设备、 工艺物质的系统的资料。要弄清对象系统的功 能、构造，为实现其功能选用的工艺过程、使 用的设备、物质、材料等。这一阶段包括：
① 确定系统。明确所分析系统的功能及分 析范围。
1、准备工作阶段
① 危险设备、场所、物质；
2、分析实施阶段
② 有关安全的设备、物质间的交接面，如 物质的相互反应，火灾、爆炸的发生及传播， 控制系统等；
③ 可能影响设备、物质的环境因素，如地 震、洪水、高（低）温、潮湿、振动等；
2、分析实施阶段
④ 运行、试验、维修、应急程序，如人失 误后果的严重性，操作者的任务，设备布置及 通道情况，人员防护等；
分析实施阶段可分为：
② 分析、识别危险性 确定危险类型、危险来源、初始伤害及其造成
的危险性，对潜在的危险点要仔细判定。 ③ 确定危险等级 在确认每项危险之后，都要按其效果进行分类。
分析实施阶段可分为：
④ 制定措施 根据危险等级，从软件（系统分析、人机工程、
管理、规章制度等）、硬件（设备、工具等） 两方面制定相应的消除危险性的措施和防止伤 害的办法。
c. 分析原材料、产品、特别是有害物质的性能 及贮运；
d. 分析工艺过程及其工艺参数或状态参数； e. 分析人、机关系（操作、维修等）； f. 分析环境条件； g. 分析用于保证安全的设备、防护装置等； h. 分析其它危险条件。
（2） 预先危险性分析的主要优点
预先危险性分析的优点在于允许人们在系统开 发的早期识别、控制危险因素，用最小的代价 消除或减少系统中的危险源，为制定整个系统 寿命期间的安全操作规程提出依据，主要表现 在以下几点：
预先危险性分析课件
PHA通常包括危害识别、事故场景构建、事故后果评估和风险评价等步骤 ，目的是确定潜在事故的严重程度和可能发生的概率。
PHA的优点在于其简单易行，适用于初步风险评估，有助于确定需要进一 步详细分析的事故场景。
故障模式与影响分析
故障模式与影响分析（FMEA）是一种系统性的故障预测和预防方法，通过对系统或设备的各个组成 部分可能发生的故障模式进行分析，评估其对整个系统性能的影响。
总结词
预防空中事故发生
详细描述
通过预先危险性分析，航空行业可以 预防空中事故的发生，保障乘客和机 组人员的生命安全。
总结词
提高航空安全管理水平
详细描述
预先危险性分析有助于提高航空安 全管理水平，为航空安全提供有力 保障。
04
预先危险性分析工具与 软件
专用分析软件
危险与可操作性研究（HAZOP）
提供专业的分析工具，支持用户对工艺流程和设备进行详细的分析，识别潜在的危险和操作风险。
风险矩阵法包括确定事故的后果 严重程度和发生概率、将两者结 合形成风险等级等步骤，有助于 快速评估潜在事故的风险水平。
风险矩阵法的优点在于其简单直 观，能够快速评估多个潜在事故 的风险水平，为资源分配和优先 级排序提供依据。
其他分析方法
其他常见的预先危险性分析方法还包括危险与可操作性分析（HAZOP）、保护 层分析（LOPA）和关键性重要度分析（CIA）等。
分析过程中的沟通与协作
01
02
03
团队协作
组建由多专业背景人员组 成的团队，进行协同分析 和讨论，确保分析的全面 性和准确性。
信息共享
及时共享收集到的资料和 分析结果，促进团队成员 之间的信息交流和协作。
沟通技巧
PHA的优点在于其简单易行，适用于初步风险评估，有助于确定需要进一 步详细分析的事故场景。
故障模式与影响分析
故障模式与影响分析（FMEA）是一种系统性的故障预测和预防方法，通过对系统或设备的各个组成 部分可能发生的故障模式进行分析，评估其对整个系统性能的影响。
总结词
预防空中事故发生
详细描述
通过预先危险性分析，航空行业可以 预防空中事故的发生，保障乘客和机 组人员的生命安全。
总结词
提高航空安全管理水平
详细描述
预先危险性分析有助于提高航空安 全管理水平，为航空安全提供有力 保障。
04
预先危险性分析工具与 软件
专用分析软件
危险与可操作性研究（HAZOP）
提供专业的分析工具，支持用户对工艺流程和设备进行详细的分析，识别潜在的危险和操作风险。
风险矩阵法包括确定事故的后果 严重程度和发生概率、将两者结 合形成风险等级等步骤，有助于 快速评估潜在事故的风险水平。
风险矩阵法的优点在于其简单直 观，能够快速评估多个潜在事故 的风险水平，为资源分配和优先 级排序提供依据。
其他分析方法
其他常见的预先危险性分析方法还包括危险与可操作性分析（HAZOP）、保护 层分析（LOPA）和关键性重要度分析（CIA）等。
分析过程中的沟通与协作
01
02
03
团队协作
组建由多专业背景人员组 成的团队，进行协同分析 和讨论，确保分析的全面 性和准确性。
信息共享
及时共享收集到的资料和 分析结果，促进团队成员 之间的信息交流和协作。
沟通技巧
PHA培训课件
汇总历史数据
整理历史事故、故障、维 修等数据，分析事故原因 和后果，为风险识别和评 估提供经验借鉴。
风险识别与评估
识别潜在危险
运用头脑风暴、故障树分 析等方法，识别系统、设 备、工艺等存在的潜在危 险。
评估风险等级
根据潜在危险的后果严重 度和发生概率，运用风险 矩阵等方法，对识别出的 风险进行等级评估。
完善风险管理流程
根据项目风险管理实践的经验教训，项目团队可以完善风险管理流 程，提高组织的风险管理水平。
05
PHA挑战与解决方案
常见挑战及问题剖析
数据收集困难
模型复杂度高
PHA往往需要大量的数据输入，包括历史 数据、实时数据等，数据收集不全或不准 确会直接影响分析结果的可靠性。
PHA涉及的模型通常具有较高的复杂度， 需要专业的知识和技能进行构建和调优。
作用
PHA有助于在项目设计阶段发现问题 ，减少后期修改和返工的成本，提高 项目的安全性和可靠性。
PHA发展历程
起源
PHA起源于20世纪60年代的美国 航空航天工业，当时为了确保航 天任务的安全，开始采用系统安
全分析方法。
发展
随着工业技术的进步和安全管理要 求的提高，PHA逐渐在各个领域得 到广泛应用，并不断发展和完善。
PHA培训课件
xx年xx月xx日
• PHA概述与基本原理 • PHA方法与技术 • PHA实施流程与步骤 • PHA在项目管理中应用实践 • PHA挑战与解决方案 • PHA培训总结与展望
目录
01
PHA概述与基本原理
PHA定义及作用
定义
PHA（Preliminary Hazard Analysis）即初步危险分析，是一种 系统安全分析方法，用于在项目早期 阶段识别潜在的危险和风险。
PHA预先危险性分析培训课件
析培训课件•预先危险性分析概述•危险源识别与评估•风险控制措施制定与实施•案例分析：PHA在化工过程安全中应用•法律法规与标准要求解读•培训总结与展望预先危险性分析概述定义与目的定义预先危险性分析（PHA）是一种系统安全分析方法，旨在识别潜在危险、评估风险并采取措施预防或减少事故发生的可能性。
目的通过PHA，企业可以识别潜在的安全隐患，预测可能的事故场景，并制定相应的预防措施，从而确保生产过程的安全性和稳定性。
适用范围及对象适用范围PHA适用于各类工业领域，如化工、石油、机械、电力等，以及各类设施、设备、工艺和操作过程。
适用对象PHA主要针对潜在的危险源和风险因素，包括设备故障、人为失误、环境因素等。
PHA与其他安全评估方法比较与安全检查表法比较PHA更注重系统性的分析，能够识别潜在的危险源和风险因素，而安全检查表法主要关注现有的安全状况和符合性。
与故障树分析法比较PHA是一种定性分析方法，主要关注潜在的危险和风险，而故障树分析法是一种定量分析方法，可以深入分析事故原因和概率。
与危险与可操作性分析法比较PHA更注重对潜在危险的预测和预防，而危险与可操作性分析法主要关注系统或设备在特定条件下的可操作性和安全性。
危险源识别与评估头脑风暴法通过集思广益，收集可能存在的危险源。
德尔菲法利用专家经验，对危险源进行预测和识别。
•故障树分析法：从系统故障出发，分析导致故障的各种因素，从而识别出危险源。
明确分析对象确定要分析的系统或设备。
收集资料收集相关设计资料、运行记录、维修记录等。
危险源调查通过现场调查、人员访谈等方式，了解可能存在的危险源。
危险源识别运用上述识别方法，对收集到的信息进行整理和分析，识别出潜在的危险源。
风险评估矩阵定义一种将风险发生的可能性和后果严重程度进行量化的工具，用于评估风险的大小和确定风险等级。
风险后果严重程度等级通常分为可忽略、轻微、中等、严重和灾难性等五个等级。
风险评估矩阵应用通过将识别出的危险源按照其发生的可能性和后果严重程度在风险评估矩阵中进行定位，可以确定每个危险源的风险等级，为后续的风险控制措施提供依据。
PHA预先危险性分析培训课件
PHA预先危险性分析培训课件PHA (Pre-Hazard Analysis)预先危险性分析是一种用于识别和评估潜在危险的预防性方法，可以帮助我们在开展工作或实施计划前，预先了解可能存在的风险和潜在问题，并采取措施减少或消除安全隐患。
接下来，本课件将为大家介绍PHA预先危险性分析的概念、原理、方法以及应用技巧。
一、PHA预先危险性分析的概念PHA是预先危险性分析的缩写，是危害识别和评估的一种先进方法。
PHA旨在识别和评估工作或计划中可能发生的危险和事故，并采取相应的措施来减少或消除风险和安全隐患。
二、PHA预先危险性分析的原理乌尔里希·贝克在1989年提出了击中图谱的概念。
击中图谱是一种简单的工具，用于表达危害、危害源和成因之间的关系。
PHA 基于击中图谱的概念，以系统的方式引导人们识别可能的危险源、危险性和事件，并确保采取预防措施，保证人员安全和工作环境的安全。
三、PHA预先危险性分析的方法1、定义PHA的目标和范围：包括计划或工作名称、地点、时间和工作顺序等信息。
2、收集信息：收集并记录和计划或工作相关的所有信息，包括工作细节、设备、材料、能量和环境等方面的信息，以及有关现有措施、规章制度和法律法规的信息。
3、危害识别：确定危险源、危害和事件，包括可能的人为错误、设备故障、环境因素等方面的可能的风险。
4、明确危害因素：分析危险因素，确定危害和环境因素之间的关系。
5、风险分析：对每种危险源、危险性和事件的风险分别进行分析和评估，并确定潜在的后果。
6、确定控制措施：制定和实施相应的控制措施，以降低或消除风险和危险，同时还要对计划和工作过程进行修订和完善。
四、PHA预先危险性分析的应用技巧1、团队合作：在进行PHA分析时，需要建立一个分析小组，由有经验的人员、相关领域的专家，以及现场工作人员组成，以确保多层面的评估和检查。
2、采用多种工具：审查安全文件、评阅照片、访问现场并采用问题矩阵、扫描法等多种方法，以确保准确地收集所有与危险源和事件有关的信息。
PHA预先危险性分析培训
生理损害，组织或全身死亡 由于体温调节障碍产生的损害，冻伤、冻死
二、危险性的辨识
2．从人的操作失误考虑
一个系统运行的好坏和安全状况如何，除了机械设备本身的性能、工艺条件外，很重要的因 素就是人的可靠性。
在我国，由于受科技水平和经济状况的限制，多数机械设备还达不到本质安全的地步。因此， 在系统运行过程中必然存在程度不同的危险性。这样，人的操作行为的可靠度对系统安全性有着更 加重要的影响。然而，人作为系统的一个组成部分，其失误概率要比机械、电气、电子元件高几个 数量级。这就要求，在辨识系统可能存在的危险性时，还要从操作标准查找可能偏离正常损伤的危 险。在这方面，人机工程、行为科学都有成熟的经验，系统安全分析方法中也有人的差错分析、可 操作性研究等可供借鉴。
二、危险性的辨识 哈登（Haddon）将伤害分为两类：
第一类伤害是由于施加 了超过局部或全身性损 伤阈的能量引起的
第二类伤害是由于影响 了局部的或全身性能量 交换引起的。详见表。
二、危险性的辨识
能量类型
产生的原发性损伤
举例与注释
机械能
由于运动的物体，如子弹、皮下针、刀具和下落物体冲
移位、撕裂、破裂和挤压，撞造成的损伤，以及由于运动的身体冲撞相对静止的设
一般要根据每一种或每一组 的具体物质而定
包括由于动物性和植物性毒素引起的损伤，化学灼伤， 如氢氧化钾、溴、氟和硫酸，以及大多数元素和化合物 在足够剂量时产生的不太严重二类型很多的损伤。
二、危险性的辨识
影响能量交换的类型 产生的损伤或障碍的种类 举例与注释
氧的利用 热能
生理损害，组织或全身死亡
全身——由机械因素或化学因素引起的窒息，如 溺水、一氧化碳中毒和氰化氢中毒 局部——“血管性意外”
2.3预先危险性分析(PHA)
以提醒设计师们要通过设计加以纠正。PHA包括以下内容:
(1)审查相应工程或者装置的安全性历史资料; (2)列出主要能源的类型，并调查各种能源的大小，确定其控制措施;
(3)确定系统或设备必须遵循有关的人员安全、环境安全和有毒物质
的安全要求及其他有关的规定; (4)提出纠正措施建议；在完成识别危险、评价危险的严重程度及可 能性之后，还应提出如何控制危险的建议。
主要危险;但不能指望这种方法就能识别系统中的所有危险，随着系统设计的深入，
还会有新的危险出现，因而这种方法通常和其他方法结合使用。
8
2. 3预先危险性分析(Preliminary Hazard Analysis,PHA)
2.3.3预先危险性分析方法应用实例 Ex1：龙门吊(50t,20t)安拆作业预先危险性分析(P38)
5
2. 3预先危险性分析(Preliminary Hazard Analysis,PHA)
2.3.2预先危险性分析方法 3.分析格式
6
2. 3预先危险性分析(Preliminary Hazard Analysis,PHA)
2.3.2预先危险性分析方法 4.PHA分析法特点
预先危险性分析是一种应用范围较广(人、机、物、环境等方面的危险
2.3.2预先危险性分析方法 5.PHA分析法适用条件 预先危险性分析适用于固有系统中采取新的方法，接触新的物料、设备和设施 的危险性评价。预先危险性分析方法可用于对整个系统的分析，也可用于对某个子 系统、某项设备或某项操作进行，该分析一般在项目的发展初期使用。 当只希望进行粗略的危险和潜在事故情况分析时，也可以用PHA对已建成的装置进 行分析。 预先危险分析是一种常用的定性分析方法，大多数情况下能辨别出系统中存在的
安全评价预先危险性分析精品PPT课件
预先危险性分析 Preliminary Hazard Analysis
景国勋 教授/博导
1
预先危险性分析
Preliminary Hazard Analysis
PHA 的基本含义 What is preliminary hazard analysis? 危险识别Hazard identification 危险等级的确定 hazards Rank 危险控制hazard controls PHA的程序及表格编制PHA procedure PHA实例分析 use of PHA
影响能量 交换的类 型
氧的利用
产生的损伤 或障碍的种 类
生理损害， 组织或全身 死亡
举例与注释
全身——由机械因素或化学因素 引起的窒息，如溺水、一氧化 碳中毒和氰化氢中毒。 局部——“血管性意外”
热能
生理损害， 由于体温调节障碍产生的损害 组织或全身 ，冻伤、冻死 死亡
注：这些损伤是由于影响了局部的或全身的能量交换引起的。
11
第二节 危险性识别
1．从能量转移概念出发
能量转移论的基本观点是：人类的生产活动和 生活实践都离不开能源，能量在受控情况下可 以做有用功，制造产品或提供服务；一旦失控， 能量就会做破坏功，转移到人就造成人员伤亡， 转移到物就造成财产损失或环境破坏。能量转 移论者认为，事故就是能量的不希望转移的结 果。
Whether or not a PHA will be a sufficient analysis depends both on the complexity of the system and the objectives of the analysis.
6
第一节 PHA的基本含义
PHA的研究内容：
景国勋 教授/博导
1
预先危险性分析
Preliminary Hazard Analysis
PHA 的基本含义 What is preliminary hazard analysis? 危险识别Hazard identification 危险等级的确定 hazards Rank 危险控制hazard controls PHA的程序及表格编制PHA procedure PHA实例分析 use of PHA
影响能量 交换的类 型
氧的利用
产生的损伤 或障碍的种 类
生理损害， 组织或全身 死亡
举例与注释
全身——由机械因素或化学因素 引起的窒息，如溺水、一氧化 碳中毒和氰化氢中毒。 局部——“血管性意外”
热能
生理损害， 由于体温调节障碍产生的损害 组织或全身 ，冻伤、冻死 死亡
注：这些损伤是由于影响了局部的或全身的能量交换引起的。
11
第二节 危险性识别
1．从能量转移概念出发
能量转移论的基本观点是：人类的生产活动和 生活实践都离不开能源，能量在受控情况下可 以做有用功，制造产品或提供服务；一旦失控， 能量就会做破坏功，转移到人就造成人员伤亡， 转移到物就造成财产损失或环境破坏。能量转 移论者认为，事故就是能量的不希望转移的结 果。
Whether or not a PHA will be a sufficient analysis depends both on the complexity of the system and the objectives of the analysis.
6
第一节 PHA的基本含义
PHA的研究内容：
3 预先危险分析PHA
• 物理性危险和有害因素 • 化学性危险和有害因素 • 生物性危险和有害因素 • 心理、生理性危险和有害因素 • 行为性危险和有害因素 • 其它危险和有害因素
2018-9-25 第三章 第24页
危险源分类
• 按照《生产过程危险和有害因素分类与代码》分类 物理性危险、有害因素
• • • • • • • • 设备、设施缺陷 防护缺陷 电危害 噪声危害 振动危害 电磁辐射 运动物危害 明火 • 能造成灼伤的高温物质 • 能造成冻伤的低温物质 • 粉尘与气溶胶 • 作业环境不良 • 信号缺陷 • 标志缺陷 • 其他物理性风险和有害因素
危险源分类
• 两类危险源关系
第一类危险源
必要 条件 前提
第二类危险源
事故
伤亡事故发生的能量主体； 决定事故后果的严重程度。 事故发生的直接原因； 决定事故发生的可能性。
危险源辨识的首要任务是辨识第一类危险源，在此基础上再辨 识第二类危险源。
2018-9-25 第三章 第23页
危险源分类
• 按照《生产过程危险和有害因素分类与代码》分类 GB/T 13861-92
w 收集资料
设计图纸、相似系统事故资料、相关法律法规、标准等
w 熟悉系统
生产目的、工艺过程（物料、设备）、操作条件、周围环境
w 建立PHA分析计划
小组成员职责分配、时间安排；
2018-9-25 第三章 第5页
概述
• 预先危险分析程序
（2）分析阶段
w 危险辨识
对设计方案、主要工艺和设备进行安全审查，确定系统中的主要 危险因素，分析其产生原因和可能导致的后果。
2018-9-25
第二类危险源
正常情况下，能量或危险物质受 到约束或限制。但是，一旦这些 约束或限制措施受到破坏或失效， 则将发生事故。 第二类危险源： 导致能量或危险物质的约束或限 制措施破坏或失效的各种因素称 作第二类危险源。
2018-9-25 第三章 第24页
危险源分类
• 按照《生产过程危险和有害因素分类与代码》分类 物理性危险、有害因素
• • • • • • • • 设备、设施缺陷 防护缺陷 电危害 噪声危害 振动危害 电磁辐射 运动物危害 明火 • 能造成灼伤的高温物质 • 能造成冻伤的低温物质 • 粉尘与气溶胶 • 作业环境不良 • 信号缺陷 • 标志缺陷 • 其他物理性风险和有害因素
危险源分类
• 两类危险源关系
第一类危险源
必要 条件 前提
第二类危险源
事故
伤亡事故发生的能量主体； 决定事故后果的严重程度。 事故发生的直接原因； 决定事故发生的可能性。
危险源辨识的首要任务是辨识第一类危险源，在此基础上再辨 识第二类危险源。
2018-9-25 第三章 第23页
危险源分类
• 按照《生产过程危险和有害因素分类与代码》分类 GB/T 13861-92
w 收集资料
设计图纸、相似系统事故资料、相关法律法规、标准等
w 熟悉系统
生产目的、工艺过程（物料、设备）、操作条件、周围环境
w 建立PHA分析计划
小组成员职责分配、时间安排；
2018-9-25 第三章 第5页
概述
• 预先危险分析程序
（2）分析阶段
w 危险辨识
对设计方案、主要工艺和设备进行安全审查，确定系统中的主要 危险因素，分析其产生原因和可能导致的后果。
2018-9-25
第二类危险源
正常情况下，能量或危险物质受 到约束或限制。但是，一旦这些 约束或限制措施受到破坏或失效， 则将发生事故。 第二类危险源： 导致能量或危险物质的约束或限 制措施破坏或失效的各种因素称 作第二类危险源。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
种故障模式对系统或装置造成的影响。
评价人员通常提出增加设备可靠性的建 议，进而提出工艺安全对策。
首都经济贸易大学安全与环境工程学院
第 9页
安全评价人员培训课程-2006
几个基本概念
• 故障
元件、子系统、系统在运行时，达不到设计规定的要求，因而完不成
规定的任务或完成的不好。
• 故障类型
系统、子系统或元件发生的每一种故障的形式称为故障类型。例如： 一个阀门故障可以有四种故障类型：内漏、外漏、打不开、关不严。
防止操作人员直接接触对人体有害的原材料、半成品、成品 和生产废弃物，防止使用危险性工艺、装置、工具和采用不安全 的技术路线。如果必须使用时，也应从工艺上或设备上采取安全 措施，以保证这些危险因素不致发展成为事故。一句话，把分析 工作做在行动之前，避免由于考虑不周造成损失。
首都经济贸易大学安全与环境工程学院
产生危害 的原因
对人员及设 备的危害
消除、减少或 控制危害的措施
首都经济贸易大学安全与环境工程学院
第 5页
安全评价人员培训课程-2006
预先危险分析几种表格
系统：1 子系统：2 状态：3 编号： 日期： 潜在 事故 4 危险 因素 5 触发 事件 （ 1） 6 发生 条件 7 预先危险 分 析 表（PHA） 触发 事件 （ 2） 8 事故 后果 9 危险 等级 10 制表者： 制表单位： 防范 措施 11 备注 12
第 3页
安全评价人员培训课程-2006
危险性等级划分表
级别 Ⅰ Ⅱ 危险程度 安全的 临界的 可能导致的后果 不会造成人员伤亡及系统损坏 处于事故的边缘状态，暂时还不致于造成人员伤亡、系 统损坏或降低系统性能，但应予以排除或采取控制措施
Ⅲ
危险的
会造成人员伤亡和系统损坏，要立即采取防范对策措施
造成人员重大伤亡及系统严重破坏的灾难性事故，必须 予以果断排除并进行重点防范
第 8页
安全评价人员培训课程-2006
3、故障类型及影响分析 FMEA （Failure Mode Effects Analysis）
故障类型和影响分析是将工作系统分割为子系统、设备或元 件，逐个分析各自可能发生的故障类型及其产生的影响，以便采 取相应的防治措施，提高系统的安全性。
目的：
辨识单一设备和系统的故障模式及每
3
氯气中 水份含 量超标
干燥塔硫 酸浓度和 温度不正 常
在线 分析 仪显 示出
氯气泄漏 控制浓度 超标,机器 损坏生产 停止 …
人 员 中 毒 财 产 损失
2-3
氯气中 含氢
…
…
…
…
…
首都经济贸易大学安全与环境工程学院
第 7页
安全评价人员培训课程-2006
小结
目的：开发阶段，早期辨识出危险性，避免以后走弯路
安全评价人员培训课程-2006
2、预先危险分析 PHA（Preliminary Hazard Analysis）
预先危险分析也称初始危险分析，是在每项生产活动之前， 特别是在设计的开始阶段，对系统存在危险类别、出现条件、事 故后果等进行概略地分析，尽可能评价出潜在的危险性。
预先危险分析的主要目的
• 故障等级
根据故障类型对系统或子系统影响的程度不同而划分的等级称为故障 等级。
首都经济贸易大学安全与环境工程学院
Hale Waihona Puke 1、所分析子系统归属的车间或工段的名称； 2、所分析子系统的名称； 3、子系统处于何种状态或运行方式； 4、子系统可能发生的潜在事故； 5、产生潜在危害的原因； 6、导致产生危险因素（5）的那些不希望事件或错误； 7、使危险因素（5）发展成为潜在危害的那些不希望发生的错误或事件； 8、导致产生“发生事故的条件（7）”的那些不希望发生的时间及错误； 9、事故后果； 10、危险等级； 11、为消除或控制危害可能采取的措施，其中包括对装置、人员、操作程序等几方面的考虑； 12、有关必要的说明。
7、用于保证安全的设备、防护装置等。
首都经济贸易大学安全与环境工程学院
第 2页
安全评价人员培训课程-2006
预先危险分析程序
确 定 系 统
调 查 收 集 资 料
系 统 功 能 分 解
分 析 、 识 别 危 险 性
确 定 危 险 等 级
制 定 措 施
措 施 实 施
首都经济贸易大学安全与环境工程学院
首都经济贸易大学安全与环境工程学院
第 6页
安全评价人员培训课程-2006
预先危险分析举例（氯气干燥岗位危险性分析）
危险危 害因素 硫酸泄 漏 触发事件 1.设备、阀 门、 管道等 处密封不 良；2.密封 件 损 坏 3. 管道破裂 现象 硫酸 溢出 原因事件 1.地坪及周 边设备不 防腐；2.现 场人员无 个体防护 设备 ; 3. 设 备周围有 易燃物 压缩机及 各级冷却 器被腐蚀 事故情况 1.地坪周围 设备受腐 蚀 ; 2. 人可 能受灼伤 3.可能引起 火灾 结果 人 伤 及 产 失 员 害 财 损 危险 等级 措施 1.干燥塔及 硫酸储槽 周围设置 防护堤几 堤应是防 腐的 2.…… 严格控制 干燥塔的 温度;氯气 出口安装 水分在线 分析仪 …
Ⅳ
灾难性的
首都经济贸易大学安全与环境工程学院
第 4页
安全评价人员培训课程-2006
预先危险分析几种表格
单元： 危险 原因 后果 编制人员： 危险等级 日期： 改进措施/预防方法
地区（单元）： 图 危险/意 外事故 号 ：
会议日期：＿＿＿＿ 小组成员：＿＿＿＿
阶
段
原因
危险等级
对 策
简要的事 危害发生的阶段，如生产、试验、 故名称 运输、维修、运行等
第 1页
安全评价人员培训课程-2006
预先危险分析内容
1、识别危险的设备、零部件，并分析其发生的可能性条件；
2、分析系统中各子系统、各元件的交接面及其相互关系与影响；
3、分析原材料、产品、特别是有害物质的性能与贮运； 4、分析工艺过程及其工艺参数或状态参数； 5、人、机关系（操作、维修等）； 6、环境条件；
适用范围：开发时分析原料、主要装置，以及能量失控时 出现的危险性
使用方法：分析原料、装置等发生危险的可能性及后果，
按规定表格填入 资料准备：理化特性数据，危险性表，设备说明书 人力、时间： 1－2个技术人员，时间需要依熟练程度而定 效果：得出供设计考虑的危险性一览表
首都经济贸易大学安全与环境工程学院
