采准巷道矿山压力监测

采准巷道矿山压力监测

测点锚固器2应把测点固定在所测的深度,带动连接件3实现与岩体 变形同步位移。测点锚固器采用以下几种结构形式:压缩木测点锚固 器、水泥砂浆锚固器、机械式锚固器(弹簧卡式、胀壳式、楔形式 等)。
量测头4的外部一定要设置保护盖5,以保护测点连接件3等不受损 坏,测量计一般采用钢卷尺,可保证精度达1mm,也可用百分表、位 移传感器等精度较高的测量计。
➢ 巷道围岩松动圈测定 测定破坏圈的大小及破坏圈内围岩变形特征,对研究围岩
稳定及支护措施具有实际意义。上述钻孔多点位移计,可观测 不同深度的围岩位移,如果沿孔深设置较多测点,就可以较正 确地判断围岩破坏圈的范围。此外还常应用以下方法。
1)声波探测法 声波的实质是弹性介质的机械振动,对钻孔中不同深度的声 波振幅及声波速度进行测定,可以判断岩体内部的破坏状况。
1 2 3 测点3
4 5
测点1
数。磁测点钻孔位移计,由于无需连接件,
测点数量可不受限制,且测点锚固力较小,
测点安装和制作也较简单。
1-磁感应件;2-导向管; 3-磁测点; 4-卡式弹簧锚固器;
5-塑料套管;6-测量指示仪
磁性测点钻孔位移计
2 巷道围岩变形破坏监测方法
2 巷道围岩变形破坏监测方法
2 巷道围岩变形破坏监测方法
2.1 监测区地质资料与开采条件
进行巷道围岩稳定性监测应掌握的地质资料和开采条件包括: 通过地质钻孔、岩层柱状图等多种途径,掌握地质构造及围
岩的结构特征、岩体物理力学性质、水文地质等情况,并在 地质图上标明地质构造裂隙发育带的位置、产状、层厚等; 了解采煤方法、煤柱尺寸、开采影响范围等; 掌握好巷道与采煤工作面相对空间位置与时间的关系; 了解巷道掘进断面尺寸、支护方式和支柱工作特性等。

2024年煤矿矿压观测制度(二篇)

2024年煤矿矿压观测制度(二篇)

2024年煤矿矿压观测制度近年来,在矿压观测方面,已初步掌握采区内各工作面顶板活动特点,为及时采取相关措施提供了时间保障;同时为配合矿井安全生产标准化建设,加强矿压观测、防治工作显得十分重要,为此特制定矿山压力预测预报制度如下:一、观测范围采煤面及巷道定点观测。

二、观测内容掘进头观测内容:顶板离层观测2、采煤工作面观测内容:回采放顶煤工作面:支架工作阻力、两巷顶板下沉量;回采工作面:初次来压、老顶来压、周期来压,支柱初撑力、工作阻力、顶板下沉量;工作面及两道超前支护质量等。

观测方法1、顶板离层仪____天记录一次显现数值。

2、工作面支架初撑力、工作阻力每班检测____次。

3、工作面顶板及两道超前支护质量、煤壁片帮、单体状况每班进行正常的观测。

四、预报内容1、采煤工作面支护质量不符合下列要求的:单体液压支柱工作面支柱初掌力不小于90KN/棵,合格率达____%以上,综采工作面支架初撑力液压不小于24MPa;单体液压支柱工作面泵站的压力不小于18MPa,综采工作面泵站的压力不小于30MPa。

2、掘进工作面支护质量不符合下列要求的:锚杆支护巷道顶部锚杆锚固力不低于____吨、帮部锚杆锚固力不低于____吨,预紧力矩帮顶均不小于100N.m,巷道围岩位移控制在300mm以内,顶板离层仪安设及时,牌板内容齐全。

3、两巷超前顶板运动规律、巷道变形量等其它出现异常现象时。

五、观测制度1、严格执行班中检测、记录制度,严禁空岗、漏检。

2、原始数据记录要准确,不得随意乱改,严禁做假表。

3、监测过程中发现异常,应及时向矿调度室汇报。

六、资料整理1、技术科对每天的资料必须及时进行整理,如发现情况异常,应及时汇报有关矿领导并安排处理。

2、矿压观测人员针对所观测内容必须填写相应的《单体工作面支护质量与顶板动态监测表》、《综采放顶煤工作面支护质量与顶板动态监测表》、《顶板离层仪观测记录》2024年煤矿矿压观测制度(二)一、引言煤矿矿压是指煤矿开采过程中,由于煤层开采导致的矿山压力的增加。

巷道矿压监测

巷道矿压监测
测量精度高,消除了人为的读数误差
免维护。使用过程中用户不需要任何 操作,也不需要更换电池
技术指标
量 程:0-125mm测量范围:0-10mm测量精度:1%电 源:DC4.5V 50uA
二、监测仪表(围岩离层)
3、顶板离层在线监测系统
二、监测仪表(围岩离层)
二、监测仪表(围岩离层)
四、监测资料分析方法
图7 测站Ⅵ处顶板锚杆工作阻力
四、监测资料分析方法
图8 测站Ⅵ处顶板锚索工作阻力
由图可见,在距工作面煤壁50m以外时,巷道中锚杆(锚索)的工作阻力基本保持稳定;在距工作面煤壁50m以内时,随着工作面的推进,锚杆(锚索)工作阻力逐渐增大;当距工作面煤壁20~30m时,锚杆(锚索)工作阻力最大,随后,锚杆(锚索)工作阻力逐渐减小。 工作面前方超前支承压力范围在0~50m范围内,峰值大约位于工作面前方17~29m范围内。
目 录
1、监测的目的 2、监测仪器 3、测区布置 4、监测资料分析方法 5、监测报告的撰写
1、数显、固定式 由KBY-60型矿用数字压力计配转接阀组成
二、监测仪表(支柱载荷)
2、数显、便携式 由KBY-60型矿用数字压力计配转接阀组成
数显、固定式
二、监测仪表(支柱载荷)
3、SY-40型单体支柱增压式工作阻力监测仪
结果表明: (1)随着工作面的推进,巷道顶板和帮内不同深度处离层量呈增大趋势帮的离层量要比顶板大,如测点V处巷道帮总离层量达到120mm左右,而顶板总离层量只有34mm; (2)对帮而言,帮0~2.2m范围内离层量最大,其次是 6~4m范围内离层量,而4~2.2m范围内离层量最小;
i=1,2,3,4 式中s(i)表示第个测点距煤壁的距离,V3*i为第个测点按班平均下沉速度,P3*i为第个测点按班平均的支柱载荷值。

煤矿矿压监测管理制度(2篇)

煤矿矿压监测管理制度(2篇)

煤矿矿压监测管理制度为加强我矿矿压监测工作,准确掌握采场矿压显现规律,适时有效监测矿山压力,提高巷道支护质量,保证安全生产,结合我矿实际现状,特制定如下矿压监测制度。

一、矿压监测领导小组(一)总工程师任领导小组组长。

(二)生产技术科设矿压监测小组,配备专业人员人,负责日常矿压监测资料的收集、整理和分析。

(三)采掘区队至少配备专职或兼职矿压监测专业人员____人,负责本区队矿压监测资料的收集、整理和分析。

二、具体要求(一)锚杆支护巷道矿压监测1.岩巷矿压监测规定如下(1)施工单位及技术人员定期对锚杆及锚索进行拉拔力及锚杆扭矩力试验,并做好原始台帐的资料记录。

(2)矿压监测小组及管理人员应定期对锚杆(索)原始台帐记录、锚杆拉力计、锚索张拉机具、锚杆扭矩扳手等检测工具进行监督检查。

2、煤巷矿压监测规定如下(1)为了加强锚杆支护的顶板管理,进一步优化锚杆支护参数,随时了解顶板的离层情况,根据《煤矿安全规程》第____条第____款的规定,在煤巷锚杆支护必须进行顶板离层监测。

(2)所有采用锚杆支护的煤巷内必须____顶板离层仪,对顶板离层情况进行监测,并用记录牌板显示,以便及时掌握顶板离层变化,监测巷道支护质量,确保掘进及回采期间的安全。

(3)所有顶板离层仪应按____时间的先后进行编号,并挂牌管理,牌版上应清晰表明顶板离层仪的编号、____日期、初始读数、深、浅基点位置、观测责任人等内容。

(4)所有顶板离层仪必须安设在巷宽的中部或交岔点的中心位置,顶板离层仪的间隔距离一般为____米。

____时,工作面迎头距前一个顶板离层仪的距离不得超过____m;“三带一宽”及三、四岔门处必须及时增设顶板离层仪,____时,距掘进工作面迎头的距离不得超过____m。

(5)现场应选用____简便、测读方便、具备直观视觉显示功能的顶板离层仪,顶板离层仪应有生产许可证、产品合格证、产品说明书。

深浅基点位置分别不低于锚索、锚杆的端头____mm,并在顶板离层仪牌板上明确标注具____置。

掘进巷道矿压监测有关知识

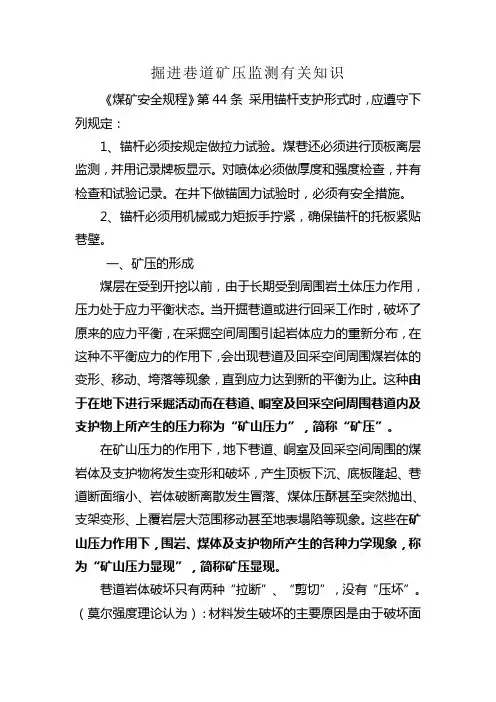

掘进巷道矿压监测有关知识

掘进巷道矿压监测有关知识《煤矿安全规程》第44条采用锚杆支护形式时,应遵守下列规定:1、锚杆必须按规定做拉力试验。

煤巷还必须进行顶板离层监测,并用记录牌板显示。

对喷体必须做厚度和强度检查,并有检查和试验记录。

在井下做锚固力试验时,必须有安全措施。

2、锚杆必须用机械或力矩扳手拧紧,确保锚杆的托板紧贴巷壁。

一、矿压的形成煤层在受到开挖以前,由于长期受到周围岩土体压力作用,压力处于应力平衡状态。

当开掘巷道或进行回采工作时,破坏了原来的应力平衡,在采掘空间周围引起岩体应力的重新分布,在这种不平衡应力的作用下,会出现巷道及回采空间周围煤岩体的变形、移动、垮落等现象,直到应力达到新的平衡为止。

这种由于在地下进行采掘活动而在巷道、峒室及回采空间周围巷道内及支护物上所产生的压力称为“矿山压力”,简称“矿压”。

在矿山压力的作用下,地下巷道、峒室及回采空间周围的煤岩体及支护物将发生变形和破坏,产生顶板下沉、底板隆起、巷道断面缩小、岩体破断离散发生冒落、煤体压酥甚至突然抛出、支架变形、上覆岩层大范围移动甚至地表塌陷等现象。

这些在矿山压力作用下,围岩、煤体及支护物所产生的各种力学现象,称为“矿山压力显现”,简称矿压显现。

巷道岩体破坏只有两种“拉断”、“剪切”,没有“压坏”。

(莫尔强度理论认为):材料发生破坏的主要原因是由于破坏面上的剪应力达到一定限度的缘故,这个剪应力除了与材料本身的性质有关,还与破坏面上由于正应力而产生的摩擦阻力有关。

即某点发生破坏,不仅取决于该点的剪应力,同时也取决于该点的正应力,前者起破坏作用,后者起阻碍破坏作用。

破坏的四个阶段:压密阶段、弹性阶段、塑性阶段、破坏阶段。

二、掘进巷道所受矿压的种类及作用距离、大小。

1、掘进本身的支承压力的显现未受采动的岩体,在巷道开掘以前通常处于弹性变形状态,岩体的原始铅直应力等于上部覆盖的岩层重量,巷道开挖以后,原岩应力重新分布,巷道围岩内出现应力集中,如果围岩应力大于岩体强度,巷道围岩会产生塑性变形,从巷道周边向围岩深处扩展到一定的范围,出现塑性变形区,为弹塑性介质,巷道开挖以后围岩应力分布如图1所示。

第七章采场矿山压力监测

第七章采场矿山压力监测

第七章采场矿山压力监测第一节概述矿山压力监测就是利用矿压仪表实测采场及巷道的围岩应力分布特征、围岩变形、位移、顶底板破坏特征、支架受载及压缩等一系列矿山压力显现现象,采用合理的数学方法对各种矿山压力显现监测信息进行分析,总结采场及巷道矿压显现规律,预报矿压显现的发展趋势,用以解决具体的生产技术问题。

同时,在汇总大量监测数据与资料的基础上,总结出矿山压力的普遍规律,促进矿山压力理论研究的发展。

由于现场监测获得的资料是反映多种因素综合作用下的实际情况,利用这些较为可靠的资料论证分析,就可以解决某个矿井或某个采煤工作面的具体矿压问题。

一、矿压监测的目的和任务根据煤炭工业有关技术政策和煤矿生产需要,矿压监测的主要目的和任务是:(1)掌握采场上覆岩层运动规律,确定需控岩层范围,建立采场支架与顶板相互关系,进行老顶来压的监测预报。

根据采场顶板来压的特点提出合理的顶板管理措施,如支护方式、支护强度、特种支护、回采工艺等等,为工作面高产、高效、安全、低耗创造良好的技术条件;(2)划分采场煤层直接顶的类别和老顶的级别,为支架选型和确定其合理技术参数提供依据;(3)对正在使用的新型支护的适应性进行考察。

即从矿山压力控制的角度对在既定条件下使用的支架从型式、特性、参数和使用效果等方面进行适应性评价。

研究提出合理的支架结构、架型、工作阻力、支柱可缩量等;(4)研究分析采场底板破坏规律。

对工作面底板进行分类,并提出松软底板控制技术措施,达到提高支护质量的目的;(5)研究掌握采动影响和支承压力分布规律。

包括改进相邻采区或近距离煤层的开采顺序、确定煤柱的合理位置和尺寸,确定回采巷道断面形状、规格、及支架参数,确定煤壁前方巷道加强维护范围、沿空留巷和沿空送巷的支护措施、确定采场端头支护技术措施等,以便保证安全生产,提高资源回收率,提高技术经济效果;(6)掌握巷道围岩活动规律,实现围岩控制的科学化。

包括:选择巷道开掘的合理位置和时间,确定围岩松动范围,研究巷道围岩变形规律,进行围岩稳定性分类,确定合理的巷道支护型式、支架参数,对巷道、硐室的稳定性进行监测预报;(7)对采用采掘新工艺、新技术(包括新采煤方法、新支护型式、新工艺组织等)进行资料积累,从矿山压力角度对应用效果提出评定性意见,例如研究和评价厚煤层放顶煤开采的顶煤可放性;(8)对采掘工作面进行支护质量监测。

煤矿井下矿山压力监测与控制

煤矿井下矿山压力监测与控制

煤矿井下矿山压力监测与控制煤矿井下矿山压力监测与控制是煤矿安全管理的重要环节,它对保障矿工安全、预防矿井灾害具有重要意义。

在煤矿生产过程中,地质构造、开挖和采掘等因素会导致煤矿压力的不断变化,从而增加了矿山的危险性。

因此,对煤矿井下的矿山压力进行监测和控制,能够及早发现问题,采取相应的安全措施,有效防范矿井灾害的发生。

一、煤矿井下矿山压力监测原理在煤矿井下进行矿山压力监测,通常采用传感器对压力进行实时监测。

常见的矿山压力监测传感器包括应变片传感器、压力传感器、位移传感器等。

这些传感器通过与监测点连接,能够对井下地质构造和巷道的压力进行测量和反馈。

煤矿井下矿山压力监测的原理基于物理学中的力学原理,通过传感器对应力进行测量,进而推算出地质构造和巷道壁面的压力大小。

传感器接收到的信号会传输到监测终端,通过数据分析与处理,可以实时了解矿山的压力状态。

二、煤矿井下矿山压力控制方法煤矿井下矿山压力的控制,是通过采取一系列的工程措施来实现的。

具体方法如下:1. 支护措施:针对高压巷道和变形地层,采用合理的支护方式,如钢支架、锚杆等,以增强巷道的稳定性,减轻矿山的压力。

2. 防治煤与瓦斯突出措施:针对产状不良的煤层,采取钻孔抽放、水封止水等措施,以减少煤与瓦斯的压力,避免矿山突出事故的发生。

3. 巷道围岩控制措施:加强对巷道围岩的支护和加固,预防岩体滑动和冒顶等事故的发生,维护矿山的稳定。

4. 矿山通风控制:通过合理的矿井通风系统设计与管理,调节瓦斯和煤尘的浓度,降低井下瓦斯爆炸和煤尘爆炸的风险,保障矿工的生命安全。

5. 建立安全监测系统:在煤矿井下建立完善的安全监测系统,如矿山监控系统、瓦斯抽放监测系统等,能够对矿山压力、瓦斯浓度等关键参数进行实时监测和分析,提高灾害预警与应急处置能力。

三、案例分析:某煤矿井下矿山压力监测与控制实践某煤矿针对井下压力问题开展了矿山压力监测与控制工作。

通过对矿山中巷道围岩和煤体的压力进行实时监测,能够及时发现地质构造变形和巷道围岩压力增大的情况。

煤矿安全生产标准化体系中对采煤工作面矿山压力监测要求

煤矿安全生产标准化体系中对采煤工作面矿山压力监测要求

煤矿安全生产标准化体系中对采煤工作面矿山压力监
测要求
采煤工作面矿压观测点柱压力检测的管理制度
为加强质量标准化管理,强化采煤工作面矿压观测、点柱压力观测,特制规定如下:
一、对工作面及上(中)下出口支架均匀布点(即工作面10个点,每点检测3棵点柱,临时花柱、密集各1棵。

上、(中)下各出口各3个点)。

挂牌管理。

二、对测点前移使用,每班进行点柱活柱测量和点柱压力观测,严格执行规程要求。

三、每班检测后,对检测的数据进行分析,现场按照作业规程规定进行处理(由跟班区长负责)。

四、检测数据及分析情况,每日报技术科不得误报、漏报,否则罚工区责任人(区长)每次(日)200元,当班压力出现异常,必须立即汇报调度室进行处理。

五、技术科接到报表后,对全矿各采煤工作面顶板观测情况,再次进行分析,若有异常立即汇报总工,采取应急措施,进行处理。

六、现场检查检测,发现不合格的支护和压力达不到要求的支柱,必须有跟班区长负责落实整改,当班安全员负责监督落实。

浅谈巷道掘进的支护与矿压监测

浅谈巷道掘进的支护与矿压监测
测 初 锚 扭 矩 3排 、 锚拔力 1 组 。 观 测煤 巷 锚 杆 支 护 巷 道 已 有
制。 是 实 现 井 巷 安 全 开拓 与 掘进 的 重要 环 节 , 对认真贯彻《 煤
矿 安 全 规程 》 . 促 进煤矿的安全生产 , 保 障 国 家矿 产 资 源 和 矿
锚杆测力计 、 顶板 离层 监 测 仪 、 围 岩 变 形 量 情况 。
1 . 采 取安装顶板离层仪监 测时 . 设 计 指 示 仪 的 深 基 点 安
装在约 6 . 5 I n位 置 的稳 定岩 层 . 浅基 点 安 装 在 约 1 . 8 m 位 置 锚
煤 矿 掘 进 的巷 道 主 要 有 工 作 面 运 料 巷 、 工 作 面 回风 巷 及 工 作 面运 料 石 门 等 。 工 作 面 运 料 巷 是 回采 时设 备 材 料 运 输 、 通风 、 行 人 的重 要 通 道 : 工 作 面 回 风 巷 是 巷 道 掘 进 及 工 作 面
矿安 全规程》 对 井 下 安 全 工 作 有 着 明确 规 定 : “ 掘 进 工 作 面 严
锚拔力的 9 0 %时 即 为 合 格 拉 拔 过 的 锚 杆 要 有 明 显 标 记 , 不
得 重 复 拉拔 . 测 试 锚 杆 应 立 即 紧 固
禁 在 空 顶 下 作 业 ” 对巷道支护展开研究 . 制 定 并 执 行 严 格 的 矿压 观测的作业规程 . 掌握矿压显现规律 . 避免空顶作业 , 促
时 间 划分 主要 有 永 久 性 支护 、 临 时性 支 护 和超 前 性 支 护 三 种
持 进 行 日常 监测 观 测 顶 板 离 层 情 况 . 初 始 安 装 要 求 每 天 三 班进 行观测 . 连 续 观 测 7天 . 当 深 基 点 绝 对 变 化 量 小 于 等 于

第十章 矿山压力观测内容及方法

第十章 矿山压力观测内容及方法

1)测线布置
自工作面上口往 下5 m左右开始, 自上而下沿工作 面每10m左右设 置一条观测线。 在上下平巷,自 切眼开始每10m 设置一个基点, 按顺序编号,以 便量测工作面推 进距。
2)数据量测与记录 在各测线测第一排和末前排支柱初撑力、工作 阻力、采高及活柱高度。 ① 若初撑力不够,许须在测线上下5m范围内棵棵 检测并补液整改,使其达到要求。 ② 对测线上下的密集各抽查一棵,若不够,须棵 棵检测并补液整改,使其达到要求。 钻底量,只对末前排在平时和来压期间各统计 观测一次。底板变化时再次测量。 对两端四对八梁,只抽查一对前梁三棵柱的初 撑力。 对特殊地点,初撑力棵棵监测。并记录该地点 长度、支柱数量,初撑力不合格等情况,对端 测产状要量测记录。
S LD ML
' D
按裂隙带老顶的下船量估算 采场最大控顶距处的最大下沉量
HL'D h Llz
L
' --最大控顶距(煤壁至密集、墩柱、或末 D 排柱的距离)
--老顶周期来压步距,一般按实际或10m。 L Hlz --裂隙带老顶断块触矸处的下沉量。 生产证明,控顶范围内,顶底板移近量每米 采高不超过100mm时,顶板状态时好的, 也容易控制。
Ply 来压判断指标值。 P 末前排支柱平均工 作阻力。σ均方差。K 方差系数。 预报:若某测线,其前排末阻力超过 Ply , 就预报该测线处来压。
P ly P K
4. 矿压观测与支护质量监测做法
保证安全生产,要求“全方位”、 “全过程”的监测。 全方位:面内、两端、特殊地点。 全过程:装面、初放、日常、拆面 监测。 具体做法:测线布置、数据量测、 日常监报。
矿山压力观测
主要内容

矿压监测管理制度

矿压监测管理制度

矿压监测管理制度一、总则为了加强矿山压力监测工作,保障矿山安全生产,根据国家相关法律法规和行业标准,结合本矿山实际情况,制定本矿压监测管理制度。

二、适用范围本制度适用于本矿山井下所有采掘工作面及相关巷道的矿压监测工作。

三、监测目的通过对矿山压力的监测,及时掌握矿山压力显现规律,为合理安排采掘接替、优化支护设计、预防顶板事故提供科学依据。

四、监测内容(一)顶板离层监测在采掘工作面及主要巷道安装顶板离层仪,定期观测顶板离层情况,包括浅部和深部离层量。

(二)锚杆(索)受力监测对锚杆(索)的受力情况进行监测,了解锚杆(索)的工作状态。

(三)支架工作阻力监测在综采工作面安装支架压力监测系统,实时监测支架的工作阻力。

(四)巷道表面位移监测观测巷道顶底板及两帮的位移量,分析巷道变形情况。

五、监测设备管理(一)监测设备的选型根据矿山实际情况,选择合适的矿压监测设备,确保设备的精度和可靠性。

(二)设备的安装由专业人员按照操作规程进行监测设备的安装,确保安装位置准确、牢固。

(三)设备的维护与校准定期对监测设备进行维护和校准,保证设备正常运行和数据准确。

(四)设备的报废对损坏或精度不符合要求的监测设备及时报废,并做好记录。

六、监测数据采集与处理(一)数据采集监测人员按照规定的时间间隔进行数据采集,确保数据的完整性和准确性。

(二)数据记录将采集的数据及时记录在专用的表格中,包括监测地点、监测时间、监测数据等。

(三)数据处理对采集的数据进行整理和分析,绘制相应的曲线和图表,找出矿压显现规律。

七、监测结果分析与应用(一)定期分析每月对矿压监测数据进行一次综合分析,形成报告。

(二)异常情况分析当监测数据出现异常时,立即组织技术人员进行分析,找出原因,并采取相应措施。

(三)结果应用根据监测结果,优化采掘工艺、调整支护参数,保障安全生产。

八、监测人员职责(一)熟悉监测设备的性能和操作方法,严格按照操作规程进行监测工作。

(二)认真填写监测数据,保证数据的真实性和可靠性。

巷道矿山压力观测

巷道矿山压力观测

图 7-6 应力测试装置 a--应力解除法测试装置; b—应力恢复法测试装置 1—应力“解除槽”;2-测杆;3-百分表;4-液压枕;5-水泥砂浆 ;6-泵;7-压力表
二、围岩松动圈的测定
在岩体中开掘巷道后,应力重新分布,巷道围岩表层不能承 受压力时则产生裂隙并发生变形位移、而形成破裂松动圈。 实测松动圈的范围大小、形状是设计地下工程、评定围岩稳 定性,确定锚杆长度等的重要参数。 松动圈的测定方法很多,有钻孔潜望镜法、剪切带量测法、钻 孔摄影法、钻孔电视法、形变一电阻率法及声波测试法等等。 常用的是声波测试法。声波测试法具有快速、准确、简易、经 济等优点。
测力锚杆安装 1 该测力锚杆要求全长锚固,锚固方法同普通的螺 纹锚杆。 2 安装时,使用专用安装杆连接测力锚杆和锚杆安 装机。搅拌时转速不要太高,否则会损坏锚杆。
五、锚固力检测
仪器:锚杆拉拔计
五、锚固力检测
仪器:锚杆拉拔计
五、锚固力检测
试验目的
锚杆拉拔力试验的目的是判定巷道围岩的可锚性、 评价锚杆、树脂、围岩锚固系统的性能和锚杆的 锚固力。
一、巷道表面位移观测
(一)测站布置及测点安设
1.测站布置
一、巷道表面位移观测
(一)测站布置及测点安设
1.测站布置
布置在工作面前方不受采动影响区,一 般距工作面60-100 m远。 为了有对比性,要求每条巷道内布置23个测站,每个测站间距以20-25m为宜。 测站的具体位置,视地质条件和生产情况 而定。
两帮累计变形(mm)
152 144 136 128 120 112 104 96 88 80 72 64 56 48 40 32 24 16 8 0 0 2 4 6 8
两帮变形速度(mm/d)

煤矿矿山压力与变形监测技术

煤矿矿山压力与变形监测技术

煤矿矿山压力与变形监测技术煤矿矿山压力与变形监测技术是煤矿安全管理的重要组成部分。

在煤矿开采过程中,矿山岩层会因为采掘活动而产生不可避免的变形和应力,这对矿工的人身安全和生产设备的正常运行都带来了潜在的危险。

因此,煤矿矿山压力与变形监测技术的发展和应用,对于提高煤矿安全生产水平、保障矿工生命安全具有重要意义。

一、煤矿矿山压力监测技术煤矿矿山压力监测技术是通过布设压力监测装置,实时监测矿山中的岩层压力变化情况,从而及时预警和控制矿山岩层的初始变形和失稳。

常用的煤矿矿山压力监测技术主要包括地下应变测量、压力传感器监测以及地压探测技术等。

1. 地下应变测量地下应变测量是以岩体变形为依据,通过埋设应变计或者收集观测点上的标记点位移来获取数据,从而分析矿山压力变化趋势。

这种方法能够对压力变化前后和空间分布进行监测和评估。

2. 压力传感器监测压力传感器监测是通过将压力传感器放置在矿山固体岩层中,利用压力传感器感应受到的岩层压力变化,通过与控制台的连接来实时监测矿山压力的变化情况。

这种方法的优点是实时性强,能够及时发现岩层压力异常情况。

3. 地压探测技术地压探测技术是通过钻孔等手段,将地下压力进行直接测量。

这种方法具有准确性高、可重复性好等特点,对于矿山压力的精确监测非常重要。

二、煤矿矿山变形监测技术煤矿矿山变形监测技术是通过测量矿山岩层的变形情况,预测和判断矿山的变形程度和方向,以提前采取相应的措施,避免矿山岩层的不稳定发生。

常用的煤矿矿山变形监测技术主要包括测量仪器、遥感技术以及数学模型等。

1. 测量仪器光学测量仪器是常用的煤矿矿山变形监测仪器,它可以通过摄像、激光等技术手段对矿山变形进行高精度的测量。

这种仪器可以实时监测矿山岩层的变形情况,提供准确的数据支持。

2. 遥感技术遥感技术是通过获取矿山变形和压力变化的遥感图像,从而分析矿山的变形趋势和空间分布。

这种技术可以利用卫星、飞机等空中平台对矿山进行定期或者不定期的遥感监测,获取大范围的数据。

矿山压力监测kj216 仪器 实验指导书

矿山压力监测kj216 仪器 实验指导书

1矿山压力监测-实验指导书课时:2个学时先修课程:煤矿开采学、岩土工程、矿山地质学一、实验目的了解现场矿压观测的主要内容掌握现场所使用主要矿压观测仪器、仪表的使用方法二、实验2 KJ216煤矿顶板动态(压力)监测系统(一)、设备概述KJ216煤矿顶板压力监测系统是基于以太网平台建立的可实现全矿井矿压在线监测的综合监测系统。

该系统利用矿区或矿井已经建立的计算机网络平台,将各生产矿井顶板动态监测系统组成矿务局级监测网络,实现矿压监测的自动化和信息共享。

1、监测研究的主要内容1)巷道监测①在巷道内主要通过离层位移传感器(KGE30)监测顶板离层位置、离层速度变化,两帮内显著变形区域,用于判断顶板及两帮破坏范围,对巷道稳定性进行识别,对巷道所处的安全等级进行评价。

②采用锚杆载荷应力传感器(KBY60)通过对巷道顶板、两帮锚固力以及锚固力沿着锚杆长度变化规律进行监测,达到对锚杆的工作状态、顶板安全性等进行评价,实现信息反馈,为锚杆支护参数设计优化提供基础。

2)回采工作面监测①监测端头支架的工作阻力变化规律,为保障端头支护稳定性和安全性提供依据,并为确定最优的端头方式及参数提供基础。

②分区监测工作面内支架的工作阻力变化规律,为评价支架支护效果、支架对该类顶板的适定性以及顶板来压规律提供依据。

3)超前支承压力监测通过超前顺槽内中深钻孔埋设传感器,监测随着开采的不断推进,超前支承压力的显著影响范围、支承压力高峰值、支承压力高峰位置以及前移速度等,为超前支护范围和有重点地预防冲击地压的发生提供依据。

(二)、监测的功能1、矿井顶板动态监测系统可以实现以下功能:●井上计算机动态显示监测参数、报警;●井下现场显示数据和报警;●监测数据自动记录存储;●连续监测曲线显示、分析;●历史数据查询及报表输出;●综合分析及顶板安全评估分析。

2、局、矿顶板动态监测网络功能●网络用户Web访问模式在线动态监测;●数据库数据信息共享;●综合分析及顶板安全评估分析;●监测日报网上报表;●重要事件的GPRS短信寻呼功能。

煤矿矿山压力显现观测方法

煤矿矿山压力显现观测方法

煤矿矿山压力显现观测方法煤矿矿山压力显现观测是个挺重要的事儿呢。

先说观测的方法吧。

一种是通过在巷道围岩安设压力传感器来观测。

这就好比给巷道围岩装上了能感受压力的小耳朵。

先得选好安设传感器的位置,一般是在顶底板或者两帮受力比较关键的地方。

选好位置后,要把传感器安装得稳稳当当的,可不能松松垮垮的,就像盖房子打地基,地基不稳房子能好吗?不可能的。

传感器安装好了之后,就要定期去读取它的数据,这数据就像矿山压力的小秘密,得好好记录下来。

还有一种是观测巷道变形的方法。

可以用钢尺去量巷道的顶底板移近量和两帮移近量。

量的时候可得仔细点,这就像给巷道做体检,你马马虎虎的能行吗?不行的。

要在巷道的不同位置多量几个点,这样才能全面了解巷道变形的情况。

在进行矿山压力显现观测过程中,安全性绝不能忽视。

煤矿井下就像一个危险的大迷宫,到处都隐藏着危险。

在安设传感器或者量测变形的时候,一定要注意头顶上有没有冒顶的危险,这要是被砸一下,那可不得了,吓死人了。

还要防止脚下滑倒,井下湿漉漉的,滑倒了多狼狈呀。

稳定性也很重要,观测的数据得是稳定可靠的,要是数据像个调皮的孩子乱蹦跶,那观测还有什么意义呢?那这种观测有什么应用场景和优势呢?在煤矿开采过程中,了解矿山压力显现情况太关键了。

就好比打仗要了解敌人的情况一样。

在采场周围进行观测,可以提前知道压力的变化,从而采取措施防止顶板事故的发生。

优势就是能够提前预警,就像天气预报能提前告诉我们天气变化一样。

有了这些观测数据,矿工们就像有了保护神,心里踏实多了。

有个煤矿,之前总是发生顶板小事故。

后来他们开始重视矿山压力显现观测。

在巷道里安设了好多压力传感器,还定期量测巷道变形。

通过对观测数据的分析,他们发现某个区域的压力在不断增大。

于是赶紧采取了加强支护的措施。

结果呢,顶板事故大大减少了,矿工们都高兴得欢呼起来,说这观测方法真是太棒了。

煤矿矿山压力显现观测方法很实用,掌握好了能让煤矿开采更安全更高效。

矿山压力观测与控制学习情境2 巷道矿山压力观测与分析

矿山压力观测与控制学习情境2 巷道矿山压力观测与分析

16
图2-10 机械式钻孔多点位移计
17
图2-11 围岩内部绝对位移测量
18
图2-12 围岩位移曲线
19
2.2
磁性测点钻孔位移计
为了满足测量的需要,在机械式多点位移机的 基础上,中国矿业大学研制出了磁性测点钻孔位移 计,其结构如图2-13所示。
图2-13 磁性测点钻孔位移计
20
2.3
声波多点位移计 2.3.1 基本结构及工作原理 ①磁性锚固头。 ②导向管。 ③声波导线探头。 ④声波测读仪。 ⑤磁性锚固头安装管。 2.3.2 安装与使用
2
1.1
测站布置及测点安设 1.1.1 测站布置 1.1.2 测点安设 1)测点安设要求 2)测点安设方法 3)测点的布置方式 (1)垂直布置 (2)十字布置 (3)网格布置 (4)扇形布置 (5)双十字布置
3
图2-1 测点安设
4
图2-2 测点的布置方式
5
1.2
观测仪器与使用方法 1)测杆 2)测枪 3)JSS30/10型伸缩式数显收敛计 (1)结构及工作原理 (2)主要技术参数 (3)使用方法
55
2)声光报警式顶板离层指示仪 (1)仪器的主要特点 (2)仪器结构及工作原理 (3)仪器的安装与使用 3)在线监测式顶板离层指示仪 (1)系统特点 (2)传感器结构 (3)技术参数 (4)离层监测传感器的安装
56
图2-36 孔口测读装置
57
图2-37 顶板离层指示仪
58
图2-38 顶板离层指示仪的安设位置
46
图2-28 测力锚杆结构图
47
图2-29 杆体断面图
48
图2-30 应变片布置图
49
图2-31 多通道转换开关
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
巷。 (3)巷内采用的支架类型及支护方式。 (4)巷道掘进方式。如在前进式开采中,工作面的上下区段
平巷可以与工作面平行掘进、滞后掘进及超前掘进等不同方式, 采用滞后掘进可以使巷道躲开采煤工作面的剧烈采动影响,避 免巷道产生剧烈变形与破坏。
1.2 基本形式
➢ 顶板冒落
形式
特点
易发条件
规则冒落
冒落面比较圆滑、 规整
测点是量测的基准点, 应安设可靠,保证测点与 围岩同步位移。通常在围 岩上打一个深100~200mm 的钻孔,如果围岩较破碎, 钻孔可更深一些。钻孔直 径40mm,在孔中打入木楔, 木楔上钉有作为测量基准 点的基钉,也可用水泥基 钉。在测量过程中要保护
好测点,避免移动和损坏。
4 1
3
2
3
4
φ10
1-测杆;2-弹簧;3-套管;4-基准点 测杆与基准点
(4)地质构造因素。地质破坏带内的岩层通常是由松散的岩块所组 成,在地质破坏带内开掘巷道时很容易产生巷道冒顶事故,而且冒 顶规模一般较大。
(5)矿井水的影响。矿井水容易使破碎岩块之间的摩擦系数减少而 造成个别岩块滑动和冒落,也会使岩石强度降低,或促使岩层软化、 膨胀,从而造成巷道围岩产生很大的变形。
采准巷道矿山压力监测
1、巷道围岩变形与破坏 2、巷道围岩变形破坏监测方法 3、巷道支护质量监测
1 巷道围岩变形与破坏
1.1 影响因素
➢ 自然因素
(1)岩石性质及构造特征。巷道掘进遇到强度较低的软弱岩层 (如泥质胶结的页岩等)时很容易发生冒顶,但一般情况下规模及 强度比较小。坚硬岩层(如砂岩等)受力后不易变形和破坏,巷道 掘进过程中也不易发生冒落,然而一旦发生冒落,其规模及强度可 能较大。岩石的构造持征对巷道变形破坏性质和规模也有影响,如 巷道顶板中有弱面(煤线、弱层理面等)时,就容易引起顶板岩层的 离层甚至冒顶。
1 2 3
多角形位移观测
2 巷道围岩变形破坏监测方法
应该指出,巷道围岩表面位移观测的方法和精度,与观测的目的 及巷道预计的变形量大小有关。预计变形量较大的巷道,观测精度 可低些,观测间隔小些;预计变形量小的巷道,观测精度则应高一 些,观测间隔大些。
一般发生在泥岩、 砂质页岩或含有泥 质夹层的松软岩层
不规则冒落
冒落形状很不规 则
多发生在断层等地 质构造破碎带
弯曲下沉
在上覆岩层重力 作用下,顶板岩 层弯曲下沉,岩 层底部受拉而出
现裂缝或断裂
多发生在近水平或 缓斜煤层的层状顶 板岩层结构中以及 巷道跨度较小的情
况下
图示
1.2 基本形式
➢ 底板变形与破坏
形式
特点
易发条件
图示
塑性膨胀
巷道底板呈塑性 鼓起
多发生在巷道底板 为强度较低的粘土
质岩石中
鼓裂
巷道底板发生明 发生在层状结构的 显的裂隙及鼓起 中硬粘土质岩石中
1.2 基本形式
➢ 两帮变形与破坏
形式
特点
易发条件
巷道鼓帮
出现比较规则的臌出
在整体结构或层状结构的岩层或煤层中均可能 发生
巷帮开裂或 破坏
出现开裂破坏
多发生在地质构造破坏带、岩层中有软弱夹层 的地段等
2 巷道围岩变形破坏监测方法
巷道围岩的稳定状况指标包括围岩的位移量、破坏范 围、岩体内应力场变化等。这些指标直接影响到巷道维 护的完好程度和工作空间的安全性,因此,监测巷道围 岩的时间因素影响。各种岩石的强度都有一定的时间效应,特别是 矿井巷道的围岩,由于所处的自然环境较差,在时间和其他因素的 作用下,岩石的强度会因风化、地下水等作用而降低。
1 巷道围岩变形与破坏
1.1 影响因素
➢ 开采技术因素 (1)巷道与开采工作的关系。如巷道是受一侧采动影响还是
受两侧采动影响,是初次受采动影响还是受多次采动影响。 (2)巷旁支护方法。如留煤柱护巷还是在巷旁浇注充填带护
A
h1 h2 h3
l1
B
0D
B
l2
l3 C
(a)十字布置
(b)垂直布置
(c)网格布置
巷道围岩表面位移观测方法
(d)扇形布置
2 巷道围岩变形破坏监测方法
观测巷道断面变形和收缩,还可 以采用传感器量测的方法(见图)。
该法在巷道周边埋设8个基点1, 基点间用要张紧的钢丝2串联起来, 在每个基点上安设一个测钢丝倾斜的 传感器3,根据倾角变化,可得到各 测点的变形位移量。还可以用传感器 4,测得全断面周边总位移量,即钢 丝2的位移量。
(2)开采深度。随着开采深度的增加,巷道上覆岩层重量增大, 形成的支承应力变大,巷道的变形及破坏的可能性也将增大。此外 地下岩石的温度也随开采深度的增加而增高,温度升高会使围岩由 脆性向塑性转化,易使巷道产生塑性变形。
1 巷道围岩变形与破坏
➢ 自然因素
(3)煤层倾角。煤层倾角不同会使巷道的破坏形式有差异。如水 平或倾斜煤层巷道中多出现顶板弯曲下沉、冒落,急斜煤层巷道多 出现鼓帮、底板滑落及顶板抽条冒落等形式的破坏。
5
25
2)量测方法
量测一般采用十字测量法,如图所示,直接测AC和BD的相 对位移量。有时为了量测围岩变形的不对称性,也可加测BO、 AO或DO、CO。当顶板较好,侧帮变形较大时,可采用图(b) 的方法进行侧帮位移测量。测量断面收缩,则采用图(c)的方法。 采用图(d)扇形布置法,则可以测定全断面收缩率。
2 巷道围岩变形破坏监测方法
2.1 监测区地质资料与开采条件
进行巷道围岩稳定性监测应掌握的地质资料和开采条件包括: 通过地质钻孔、岩层柱状图等多种途径,掌握地质构造及围
岩的结构特征、岩体物理力学性质、水文地质等情况,并在 地质图上标明地质构造裂隙发育带的位置、产状、层厚等; 了解采煤方法、煤柱尺寸、开采影响范围等; 掌握好巷道与采煤工作面相对空间位置与时间的关系; 了解巷道掘进断面尺寸、支护方式和支柱工作特性等。
2 巷道围岩变形破坏监测方法
2.2 监测参数及方法
➢ 巷道周边位移测量 巷道周边位移是围岩与支护相互作用的结果,是反映多因素
影响的一个综合指标。测量巷道周边位移是判定巷道围岩稳定 程度最常用的方法。
1)测站与测点布置 对一条巷道进行围岩稳定性监测,通常设三个测站,测站 间距可取50~100m,选择有代表性的围岩条件,或选择特殊 条件进行专项观测。一个测站应设三个观测断面,断面间距可 取3~5m。
