电控柜技术规范书
图解配电柜的安装接线的规范
电控柜的安装接线的规范1 元器件安装?前提：所有元器件应按制造厂规定的安装条件进行安装。
?适用条件?需要的灭弧距离?拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险?组装前首先看明图纸及技术要求?检查产品型号、元器件型号、规格、数量等与图纸是否相符?检查元器件有无损坏?必须按图安装 (如果有图）?元器件组装顺序应从板前视，由左至右，由上至下?同一型号产品应保证组装一致性?面板、门板上的元件中心线的高度应符合规定?元件名称安装高度（m）?指示仪表、指示灯 ?电能计量仪表 ?控制开关、按钮 ?紧急操作件 ?组装产品应符合以下条件：?操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
?维修容易。
能够较方便地更换元器件及维修连线。
?各种电气元件和装置的电气间隙、爬电距离应符合条的规定。
?保证一、二次线的安装距离。
?组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
?对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
? 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
?对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法?所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
?接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
?a) 端子的标识?标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目?b) 双重的标识?安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，?c) 门上的器件?保护接地连续性?保护接地连续性利用有效接线来保证。
电控柜的安装接线的规范
2.4 所有连接导线中间不应有接头。 2.5 每个电器元件的接点最多允许接2 根线。 2.6 每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导 线，则连接必须可靠。 2.7 二次线应远离飞弧元件，并不得防碍电器的操作。 2.9 电流表与分流器的连线之间不得经过端子，其线长不得超过3 米. 2.10 电流表与电流互感器之间的连线必须经过试验端子。 2.11 二次线不得从母线相间穿过。 2.12二次线线号必须清晰，线号穿法应为从左向右，从下往上。 2.13二次接线必须按图施工。
4.5 信号线最好只从一侧进入电柜，信号电缆的屏蔽层双端接地。如果非必要， 避免使用长电缆。控制电缆最好使用屏蔽电缆。模拟信号的传输线应使用双屏 蔽的双绞线。低压数字信号线最好使用双屏蔽的双绞线，也可以使用单屏蔽的 双绞线。模拟信号和数字信号的传输电缆应该分别屏蔽和走线。不要将24VDC电缆进入电柜的位置，其外部屏 蔽部分与电柜嵌板都要接到一个大的金属台面上。 4.6 电机电缆应独立于其它电缆走线，其最小距离为500mm。同时应避免电机电 缆与其它电缆长距离平行走线。如果控制电缆和电源电缆交叉，应尽可能使它 们按90度角交叉。同时必须用合适的夹子将电机电缆和控制电缆的屏蔽层固定 到安装板上。 4.7 为有效的抑制电磁波的辐射和传导，变频器的电机电缆必须采用屏蔽电缆， 屏蔽层的电导必须至少为每相导线芯的电导的1/10。 4.8 中央接地排组和PE 导电排必须接到横梁上 (金属到金属联接) 。它们必须 在电缆压盖处正对的附近位置。中央接地排额外还要通过另外的电缆与保护电 路(接地电极) 连接。屏蔽总线用于确保各个电缆的屏蔽连接可靠，它通过一个 横梁实现大面积的金属到金属联接。
4.11 根据电柜内设备的防护等级，需要考虑电柜防尘以及防潮功能，一般使用 的设备主要为： 空调，风扇，热交换器，抗冷凝加热器。同时根据柜体的大小 合适的选择不同功率的设备。关于风扇的选择，主要考虑柜内正常工作温度， 柜外最高环境温度，求得一个温差，风扇的换气速率，估算出柜内空气容量。 已知三个数据：温差，换气速率，空气容量后，求得柜内空气更换一次的时间， 然后通过温差计算求得，实际需要的换气速率。从而选择实际需要的风扇。因 为一般夜间，温度下降，故会产生冷凝水，依附在柜内电路板上，所以 需要选 择相应的抗冷凝加热器以保持柜内温度。
电控柜制作规范

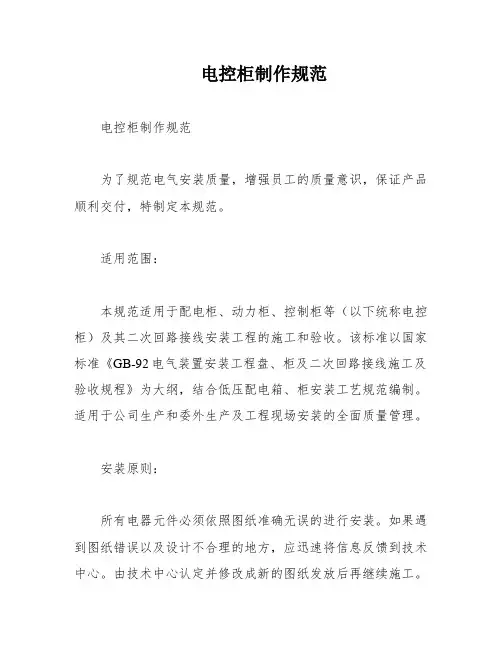

电控柜制作规范电控柜制作规范为了规范电气安装质量，增强员工的质量意识，保证产品顺利交付，特制定本规范。
适用范围：本规范适用于配电柜、动力柜、控制柜等（以下统称电控柜）及其二次回路接线安装工程的施工和验收。
该标准以国家标准《GB-92电气装置安装工程盘、柜及二次回路接线施工及验收规程》为大纲，结合低压配电箱、柜安装工艺规范编制。
适用于公司生产和委外生产及工程现场安装的全面质量管理。
安装原则：所有电器元件必须依照图纸准确无误的进行安装。
如果遇到图纸错误以及设计不合理的地方，应迅速将信息反馈到技术中心。
由技术中心认定并修改成新的图纸发放后再继续施工。
不能及时发放图纸的必须由技术总监签署变更通知单才能继续施工。
各部门不得擅自更改施工方案。
制作规范：1.器件、柜壳的外观要求：合格证明齐全。
电器元件型号、规格应符合设计要求，外观应完好且附件齐全、密封良好。
2.电控柜门的要求：电控柜门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。
电控柜门与门之间的缝隙均匀差小于1000mm为1mm，大于1000mm为1.5mm，门与门框之间缝隙均匀差小于1000mm为2mm，大于1000mm为2.5mm。
3.壳体的要求：壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。
壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑，用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。
4.电镀件的要求：产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。
5.电控柜漆层的要求：电控柜漆层应完整，无损伤，固定电器的支架等应做防腐处理。
安装于同一室内且经常监视的盘、柜，其盘面颜色一致，且具有清晰而不退色的丝印和铭牌。
柜内照明齐全，卫生干净整洁。
电控柜技术规范
低压配电控制柜技术规范一、概述（一）引用标准1、GB7251.1-97《低压成套开关设备》；2、IEC439《低压成套设备和开关设备》；3、GB/T4941.2-93《低压电器外壳防护等级》。
（二）设备运行环境1、周围空气温度，上限+40°C，下限-15°C。
2、海拔高度，不大于1500m。
3、环境相对湿度：日平均不大于60%，月平均不大于90%。
（20℃时）4、地震烈度：不超过8度。
（中国12级度标准）5、耐受地震能力：（承受三相正弦波，水平面和垂直加速度同时作用）水平：0.25g；垂直：0.125g；正弦波持续时间：5周波；安全系数：动态 1.67；静态：3.5；（三）电气性能1、额定工作电压：400V；2、额定电流：1000A；3、额定短路开断电流：15kA；4、额定短时耐受电流（1S）：15kA；5、额定峰值耐受电流：30kA。
（四）结构性能1、外形尺寸（1）柜高尺寸系列：2200mm；（2）柜宽尺寸系列：1000mm（3）柜深尺寸系列：600mm。
2、防护等级正常使用环境：IP54；3、涂装（1）涂装采用环氧树脂粉末静电喷涂。
（2）颜色：浅灰色RAL7035。
4、结构设计（1）开关柜柜体结构是采用通用柜的形式，选用优质冷轧钢板制造。
构架用8MF冷弯型钢局部焊接组装而成，由构架零件及型钢配装。
（2）通用柜的零部件按模块原理设计，并有20模的安装孔。
（3）柜体充分考虑运行中的散热问题。
在柜体上下两端均有不同数量的散热槽孔。
（4）柜体采用黄金分割比的原理设计柜体外型。
（5）柜门用转轴式活动铰链与构架相连，装卸方便。
门的折边处嵌有山型橡塑条，具有一定的压缩行程，能防止门与柜体直接碰撞，提高门的防护等级。
（6）装有电器元器件的仪表门用多股软铜线与构架相连，柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。
（7）柜顶的四角装有吊环，用于起吊和装运。
（8）导电部件和绝缘导线。
电控柜设计规范
1 元器件安装1.1 前提：所有元器件应按创造厂规定的安装条件进行安装。
合用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危（wei）险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装 (如果有图)1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度(m)指示仪表、指示灯 0.6-2.0电能计量仪表 0.6-1.8控制开关、按钮 0.6-2.0紧急操作件 0.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合 4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，普通电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为 75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法。
1.13 所有电器元件及附件，均应固定安装在支架或者底板上，不得悬吊在电器及连线上。
1.14 接线面每一个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识1.15 标号应完整、清晰、坚固。
标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致。
电气设备及其安装调试技术规范书
电气设备及其安装调试技术规范书1.2.1 本技术规范适用于XXXXXXXXXXXXXXX公司XXXXXXXXXXXXXXX项目的电气设备及其安装调试工作。
1.2.2 本项目的电气设备包括但不限于低压电控柜、电缆桥架、电缆、电缆头、接地装置、接线端子、电气附件等。
1.2.3 本技术规范要求卖方在供货范围内提供所有必要的技术资料和文件，并按合同约定的交付进度交付。
1.2.4 本技术规范要求卖方提供监造、检验/试验和性能验收试验服务，并提供技术服务和设计联络。
1.2.5 本技术规范要求卖方在分包与外购方面严格按照合同要求执行。
1.2.6 本技术规范要求卖方提供差异表，详细说明卖方提供的设备与本技术规范的要求之间的差异。
2、基本技术参数及要求2.1 电气设备的基本技术参数2.1.1 低压电控柜2.1.1.1 额定电压：AC400V2.1.1.2 额定电流：根据实际负载计算确定2.1.1.3 额定频率：50Hz2.1.1.4 保护等级：IP302.1.1.5 环境温度：-5℃~+40℃2.1.1.6 湿度：不超过50%（当温度为40℃时）2.1.1.7 防护等级：I级2.1.1.8 控制电源电压：AC220V±10%2.1.1.9 控制回路电压：AC220V±10%2.1.2 电缆桥架、电缆、电缆头、接地装置、接线端子、电气附件等2.1.2.1 详见合同约定2.2 电气设备的基本要求2.2.1 电气设备的设计、生产、检验、试验、安装和调试应符合国家相关标准和规范的要求。
2.2.2 电气设备应满足使用要求，具有良好的安全性、可靠性、稳定性和维护性。
2.2.3 电气设备的外观应美观、整洁，标志清晰、正确。
2.2.4 电气设备的接线应合理、可靠、易于操作和维护。
2.2.5 电气设备的绝缘应符合国家相关标准和规范的要求。
2.2.6 电气设备的电气性能应符合国家相关标准和规范的要求。
3、供货范围3.1 低压电控柜3.1.1 低压电控柜本体3.1.2 低压电控柜配电柜3.1.3 低压电控柜控制柜3.1.4 低压电控柜电源柜3.1.5 低压电控柜电缆接线柜3.1.6 低压电控柜电缆穿线板3.2 电缆桥架、电缆、电缆头、接地装置、接线端子、电气附件等3.2.1 详见合同约定4、技术资料和交付进度4.1 技术资料4.1.1 卖方应提供所有必要的技术资料和文件，包括但不限于产品图纸、说明书、检验报告、试验报告、质量保证书等。
电控柜(箱)体设计规范
电控柜（箱）体设计规范1：目的规定低压电气控制柜（箱）的整体设计规范。
2：适用范围适用于电气控制技术分公司。
3：参考文件GB 5226.1-2002GB 7251.1-2005GB 7251.4-2006GB 4208-20084：技术要求4.1电控柜（箱）的概述：为防护某些外来影响和防止任何方向直接接触而提供的设备防护部件，为人或牲畜触及危险件提供保护。
4.2电控柜（箱）的要求：4.2.1制造电控柜（箱）的材料能承受机械、化学和热应力以及正常工作中碰到的湿度影响.4.2.2为观察内部安装的指示器件而提供的窗，应选择合适的能经受住机械应力和耐化学腐蚀的材料。
4.2.3门、罩、盖与外壳的结合面和密封垫应能经受住机构所用的侵蚀性液体、油、雾或气体的化学影响。
为了运行或维修而需要开启或移动的电柜上的门、罩和盖，应采取保持其防护等级的措施：1）它们应牢靠紧固在门、盖或电控柜（箱）上;2）不应由于门、盖的移开或复位而损坏和使防护等级降低。
4.2.4外壳上所有通孔，包括通向地板或地基和通向机械其他部件的通孔，均应由供方封住以确保获得设备规定的防护等级。
电缆的进口在现场应容易再打开。
机械内部装有电器件的底面可提供适当的通孔，以便能排除冷凝水。
4.2.5电控柜（箱）中有安装用孔，应注意使安装后这些孔不致削弱所要求的防护等级。
4.2.6电控柜（箱）应能承受因设备在异常工作中，引起燃烧或爆炸对外界人员等造成的危险。
4.2.7电控柜（箱）金属部分应做防锈处理：1）电控柜（箱）金属部分本身为不锈钢材料的，无需再做防锈处理。
2）电控柜（箱）金属部分为钢铁材料的，应做喷塑等防锈处理。
4.2.8电控柜（箱）在柜（箱）体和门下侧部位必须要焊接导电良好的接地点（螺栓等）。
4.2.9电控柜（箱）内部空间应能满足元器件的安装位置，并能保证导电部分与柜（箱）体的最小爬电距离。
4.3电控柜（箱）的防护等级规范。
4.3.1防护等级内容：电控柜（箱）对防止固体异物进入或水进入所提供的保护程度。
电控柜工艺技术规范
电控柜工艺技术规范电控柜工艺技术规范一、总则1.1 本规范是为了规范电控柜的设计、制造和验收过程，保证电控柜的可靠性和安全性，提高电气控制系统的稳定性和工作效率。
1.2 本规范适用于各类电控柜的设计、制造和验收，包括配电柜、控制柜、仪表柜等。
1.3 本规范的要求是基于国家相关标准和行业规范的基础上制定的。
二、设计要求2.1 电控柜的设计应满足功能齐全、电路布置合理、结构坚固、维护方便等要求。
2.2 控制电路和动力电路应有相互隔离的控制和保护装置，确保电路的可靠性和安全性。
2.3 控制柜内部布线应整齐、清晰，采用合理的接线方式，减少故障可能性。
2.4 控制柜门上应标明控制柜的名称、编号和相关警示标志，方便操作和维修人员。
2.5 控制柜的散热和通风设计应满足工作环境的要求，确保设备的正常运行和寿命。
三、制造要求3.1 控制柜的外壳应选用优质冷轧板或不锈钢板制作，表面应进行防腐处理。
3.2 控制柜采用模块化结构，内部应按照功能划分区域，便于管理和维护。
3.3 控制柜内部布线应整齐、美观，采用标准化接线方式，减少安装时间和故障率。
3.4 控制柜内部设备的安装应符合操作规程，设备之间应保持安全间距。
3.5 控制柜的地线和保护接地应符合国家相关标准，确保设备的安全性。
3.6 控制柜的电缆布线应分区布置，有足够的电缆槽和固定设备，避免冲击和磨损。
四、验收要求4.1 控制柜的验收应符合相关国家标准和规范的要求。
4.2 控制柜的绝缘电阻测试应符合国家标准，绝缘电阻应达到规定的要求。
4.3 控制柜的电气连接应进行可靠性测试，确保各设备之间的连接正常。
4.4 控制柜的外观检查应符合设计要求，无明显划痕、锈蚀等缺陷。
4.5 控制柜的功能测试应符合设计要求，各控制回路应正常运行。
4.6 控制柜的运行试验应按照相关标准要求进行，记录试验报告和结果。
五、安全防护要求5.1 控制柜的内部和外部应设置合适的安全开关和保护装置，确保操作人员的安全。
低压配电柜设备材料技术规范书
低压配电柜设备材料技术规范书1. 引言
1.1 目的
1.2 适用范围
1.3 参考文件
2. 术语和定义
2.1 术语定义
2.2 缩略词解释
3. 材料选择与规范
3.1 设备外壳材料
3.1.1 金属材料
3.1.2 绝缘材料
3.2 导电连接件材料
3.3 绝缘材料
3.3.1 绝缘板材
3.3.2 绝缘体
3.3.3 绝缘薄膜
4. 设备组装材料要求
4.1 固定件
4.1.1 螺丝材料
4.1.2 固定孔尺寸要求
4.2 导轨材料
4.3 导线材料
4.4 标识材料
5. 测试与验证要求
5.1 材料性能测试
5.1.1 抗压强度测试
5.1.2 绝缘性能测试
5.2 容易检查性要求
6. 标准符号与单位
附录：
A. 材料性能测试方法
B. 参考标准
注：该技术规范书是根据实际情况进行调整和补充的，具体内容可能会因使用环境的不同而有所变化。
我司建议在使用该规范时，根据具体需求进行调整和补充，以确保设备材料的质量和可靠性。
XX工程项目配电柜技术规范书(2023年)
机组脱硫改造工程配电柜技术规范书需方：XX环保技术股份有限公司供方：202X年03月XX一总则 (2)二工程概况及自然条件 (2)三技术条件及技术规范 (2)四供货范围 (6)五技术资料及交付进度 (7)六检验和质量保证 (7)七质量保证 (7)八技术服务和联络会议 (7)九包装和运输 (8)十违约责任 (8)签字页 ................................................................ 错误!未定义书签。
一总则1.1说明本技术规范书适用于脱硫改造工程配电柜的设备，它提出了仪器仪表设备的功能设计，性能，安装，调试，试验等方面的技术要求。
自本协议签订之日起，供方的所有书面返资（图纸资料、随机文件、说明书等）必须于1个月内特快专递寄到需方，如果1个月内，需方没有收到返资所造成的一切损失由供方负全责。
供方的书面返资（图纸资料、随机文件、说明书等）如果与本协议不符时，必须由双方书面确认。
否则造成的损失由供方负全责。
应该由需方提供给供方必须的设计条件如有遗漏，供方有责任向需方书面索取。
如果本协议与需方招标、比价文件矛盾，或与商务合同矛盾，或本协议内的条款相互矛盾时，供方应书面告知需方，由需方确认后，按有利于需方的条款执行。
双方签字确认的传真、变更等文本文件均作为本技术规范书的有效组成部分，与本协议具有同等效力。
1.2如果供方没有以书面方式对本技术规范书的条文提出异议，那么需方将认为供方提供的出品完全符合本技术规范书书的要求。
1.3本协议所使用的标准如遇与供方所执行的标准发生矛盾时，按较高标准执行。
1.4仪表设备采用的专利涉及到的全部费用均被认为己包含在设备报价中，供方应保证需方不承担有关设备专利的一切责任。
供方应提供高质量的设备。
供方供应的设备应是技术先进并经过相近参数两台二年以上成功运行实践证明是成熟可靠的产品。
1.5本协议经供，需双方确认后作为订货合同的技术规范书，与合同正文具有同等效力。
010 配电柜技术规范书
配电柜订货细则要求配电柜回路编号均采用打印标牌形式，不采用印刷。
配电柜内断路器的标签应明确标明“引自**柜**回路”及“至**柜**回路”。
智能电量仪的电源统一要求取自断路器下口，且电源引到智能电量仪中间应设置熔断器保护。
配电柜的进线均设置电源指示及合闸指示。
所有互感器、仪表等做测量用的接线均应设置过度检修试验端子，便于后期维护。
配电柜内电流回路导线截面积应不小于2.5mm2，电压回路应不小于1.5mm2。
断路器状态指示灯设置过度端子或熔断器，要求可实现系统不断电检修、更换。
柜内所有通信线应用屏蔽线，且屏蔽线需做单端接地。
应急照明、新风机控制回路、排风机控制回路所有接线应上端子，端子编号应在二次图中清晰表示。
维修旁路断路器均配置带锁机构及锁具，锁具在交货时需合理存放于配电柜合适位置。
且能保证关闭外门。
配电柜内所有断路器或接线做变更以后，由厂家发邮件给设计、采购、现场项目经理确认。
新排风控制回路中，有防火阀接线的位置出厂时，厂家通常会用线短接，现场工队接线时需要拆除此线后再接防火阀。
现要求厂家在出厂前做完测试后拆除此线。
配电柜厂家提供的所有资质文件、配电柜配件、缺漏件说明等文件应单独封装，放置固定于包装箱内。
厂家应提供项目详细的交货清单贴在外包装上，提示项目经理有哪些物件均存放于什么位置。
关键性文件或零件是单独运输的，应在交货清单上注明，避免造成现场接货时有所遗漏。
若在柜顶部设有仪表室需独立仓门，且仓门底部与一次回路之间设置封（隔）板，避免二次回路在进行维护维修时产生散落件掉进一次回路仓内。
可开启门（含二次门）和配电柜框架接地端子间应用编织铜线连接，且需配置透明绝缘套。
配电柜柜体的尺寸需考虑现场接线的方便，最终尺寸以厂家提供的深化尺寸为准。
配电柜柜顶铜排、柜后N排、PE排的设置不应影响上进线电缆的进出接线。
电缆对应线径表如下：摘自04DX101《建筑电气常用数据手册》说明：1）常用电缆型号：ZA-YJV、ZB-YJV、ZC-YJV、WDZA-YJY、WDZB-YJY、WDZC-YJY、ZA-YJV22、ZB-YJV22、ZC-YJV22。
图解配电柜的安装接线的规范标准
电控柜的安装接线的规范1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装 (如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯 0.6-2.0电能计量仪表 0.6-1.8控制开关、按钮 0.6-2.0紧急操作件 0.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识=0>1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识=0>1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。
电控柜工艺技术规范最新
电控柜工艺技术规范最新电控柜工艺技术规范1. 适用范围本工艺技术规范适用于电力工程中的各种电控柜，包括低压电控柜、中压电控柜和高压电控柜。
2. 设计与制造要求2.1 控制柜的设计和制造应符合国家相关的标准和规范要求。
2.2 控制柜的外观应整洁美观，控制面板上的操作按钮和指示灯应布置合理，操作简便明确。
2.3 控制柜内部的电气元件应布置紧凑，有序，便于安装和维修。
2.4 控制柜内部的电缆、线束应整齐，弯曲半径应符合相关标准，避免过度弯曲造成电缆损坏。
2.5 控制柜的电缆接口应设置在便于维护和更换的位置，保证接口的可靠性和安全性。
2.6 控制柜的地线应符合相关标准，接地电阻不应大于规定的限值。
2.7 控制柜的温度应在规定范围内，控制柜内的风扇和散热设备应满足散热要求。
2.8 控制柜的防护等级应符合工程要求，保证控制柜在恶劣环境下的正常工作。
3. 电气元件选型与安装3.1 控制柜内的电气元件应选用具有国际或国家相应认可的品牌和型号。
3.2 控制柜内的电气元件应进行严格的选型和验证，保证其在工作条件下的可靠性和稳定性。
3.3 控制柜内的电气元件的安装应符合相关标准和规范，固定牢固，接触良好，无松动和漏电现象。
3.4 控制柜内的电气元件的布线应整齐美观，线缆不应互相干扰，保持安全距离。
4. 接线与连接4.1 控制柜内的接线应采用对称布置，导线应留有充足的长度，方便后期调试和维护。
4.2 控制柜内的接线端子应采用可靠的接线方式，避免接触不良和接触不稳定。
4.3 控制柜内的接线端子应进行标识，便于后期维护和排查故障。
4.4 控制柜内的连接点应紧固牢固，无松动和脱落现象。
5. 维护与保养5.1 控制柜应设有故障报警装置，并定期进行测试和维护。
5.2 控制柜内的电缆、线束应定期检查，如发现损坏应及时更换。
5.3 控制柜内的电气元件应定期进行维护，检查接触是否良好，电气是否正常。
5.4 控制柜应定期进行清洁和除尘，保证内部的干燥和清洁环境。
电控柜技术规范书
Xxxxxxxxxxxxx XXXXXXXXXXXXXXX项目电控柜技术规范书目录1．总则2．基本技术参数及要求3．供货范围4．技术资料和交付进度5. 监造、检验/试验和性能验收试验6．技术服务和设计联络7 .分包与外购8 .差异表1、总则1.1 一般要求1.1.1 本技术规范适用于xxxxxxxxx限公司XXXXXXXXXXXXXXX项目。
本技术规范详细的说明了电控柜及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。
1.1.2 本技术规范阐明了电控柜的最低技术要求。
卖方提供的设备在技术上应是成熟的、先进的和可靠的，要求产品工艺精湛、功能完善、稳定性高、维护方便，完全符合技术要求。
适用于交流额定电压400V、额定频率50HZ的厂用电系统、是完整的成套设备，在符合使用环境条件情况下，接通电源即可使用。
1.1.3卖方提供的设备是完全符合工业标准及规范要求的优质产品。
1.1.4 卖方保证提供的低压电控柜产品须在国内通过国家检测中心型式试验，并获得《3C中国国家强制性认证》CCC认证证书，产品在国内大中型项目中可靠运行。
1.1.5 卖方应仔细阅读招标文件,包括商务和技术部分的所有规定。
由卖方提供的设备的技术规范应与本技术规范书中规定的要求相一致。
1.1.6 本规范书提出了对电控柜本体及其附属设备的技术参数、性能、结构、试验等方面的技术要求。
1.1.7本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合GB和IEC最新版本的标准及本规范书的优质产品。
1.1.8 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，应以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.1.9 规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.1.10 规范书经供、需双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
环控电控柜MCC安装技术要求
环控电控柜MCC安装技术要求1环控MCC柜介绍及说明环控MCC柜为低压成套开关柜，是全线车站、区间所有环控用电设备提供供电、控制及保护功能，并确保地铁车站内、区间环控系统的安全、连续正常运转的控制设备。
环控MCC柜与综合监控系统的BAS子系统的接口位置在环控电控室通信控制器接口端，与综合监控系统BAS子系统的接口采用总线形式，接口的安装、测试由综合监控系统承包商负责，本合同承包商负责配合完成环控MCC柜的安装、并配合综合监控系统承包商完成单机、系统联调。
2标准和技术规范《地铁设计规范》 GB50513-2003《低压成套开关柜》GB7251-97《供配电系统设计规范》 GB50052-95《电力工程电缆设计规范》GB50213-94《交流电气装置的接地》DL/T621-1997《地下铁道工程施工及验收规范》GB 50299-1999（2003年版）《电气装置安装工程配电盘、成套柜及二次回路施工及验收规范》GB 50131-92《电气装置安装工程接地装置施工及验收规范》 GB 50169-2006《电气装置安装工程电气设备交接试验施工及验收规范》GB 50150-2006 《电气装置安装工程母线装置施工及验收规范》 GBJ149－90《电气装置安装工程—低压电器施工及验收规范》 GB50254-96《建筑电气工程施工质量验收规范》 GB50303-2002《电气装置安装工程电缆线路施工及验收规范》 GB 50168-2006《电缆桥架安装》 JSJT－121《智能系统工程质量验收规范》 GB50339-2003《自动化仪表工程施工及验收规范》 GB50093-2002《自动化仪表安装工程质量检验评定标准》 GBJ131-90《消防联动控制设备通用技术条件》 GB/T50712-92不限以上标准，如有最新标准采用最新标准。
3工程范围及内容工程范围含如下内容：负责甲供全线车站、区间MCC柜到货的二次搬运，临时仓储及保管，参加监理、供货商在场的现场开箱检验，负责全线车站环控电控室、区间设备房MCC柜的安装；负责环控MCC柜对环控用电设备的配电、控制与信号线缆及就其地控制箱的控制线缆等材料、辅材的供货、管线敷设、安装、连接，并在综合监控系统集成商的督导下进行安装作业及调试；内容包括但不限于：4施工界面与接口4.1与动力变压器的工程界面动力变压器的出线端处的电缆敷设及电缆头制安，及电缆敷设到MCC进线柜的接线安装。
配电箱配线规范标准及其实例
电控柜的安装接线的规范1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
?? 适用条件?? 需要的灭弧距离?? 拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：?? 操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
?? 维修容易。
能够较方便地更换元器件及维修连线。
?? 各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
?? 保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识=0>1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识=0>1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性?? 保护接地连续性利用有效接线来保证。
电控柜管理规章制度
电控柜管理规章制度第一章总则第一条为了规范电控柜的管理，在电气设备使用过程中确保设备的安全和正常运行，保障生产和人员安全，制定本管理规章制度。
第二条本管理规章制度适用于所有涉及电控柜管理的相关人员，包括但不限于设备操作人员、维护人员、管理人员等。
第三条电控柜管理应遵循“预防为主、维修保障、管理推动”的原则，保障电气设备的正常运行。
第四条公司应建立电控柜台账，对公司所有电控柜进行清点和编号。
第五条电控柜管理应建立责任制度，明确各相关人员的职责和义务。
第六条管理人员应定期对电控柜进行检查和维护，确保设备的正常运行。
第七条电控柜管理中发现问题应及时汇报，采取措施解决。
第八条本管理规章制度由公司相关人员遵守，并不断完善。
第二章电控柜管理的职责第九条公司负责人应对电控柜管理工作负总责，确保管理规章制度的制定和执行。
第十条设备操作人员应按照相关规定规范操作电控柜设备，并及时上报问题。
第十一条设备维护人员应定期对电控柜设备进行检查维护，确保设备的正常运行。
第十二条管理人员应对电控柜设备进行定期检查和维护，并及时处理设备故障。
第十三条安全管理人员应负责对电控柜设备的安全管理工作，确保设备使用过程中不发生安全事故。
第十四条公司相关管理部门应定期对电控柜管理工作进行检查，确保管理规章制度的执行。
第三章电控柜管理的内容第十五条公司应建立电控柜设备台账，对公司所有电控柜进行清点和编号。
第十六条管理人员应对电控柜进行定期检查和维护，确保设备的正常运行。
第十七条设备操作人员应按照相关规定规范操作电控柜设备，保证设备的安全使用。
第十八条安全管理人员应对电控柜设备进行安全管理，确保设备使用过程中不发生安全事故。
第十九条管理人员应对电控柜设备进行定期维护和保养，延长设备的使用寿命。
第二十条公司应定期对电控柜设备进行技术升级和改造，提高设备的使用效率。
第二十一条公司应建立电控柜设备故障排查制度，确保设备故障及时处理。
第四章附则第二十二条本管理规章制度自发布之日起生效。
成套配电柜技术规范书
XXXXXXX有限责任公司XXXXXXXX低压配电柜技术规范书XXXX年XX月XX日目录1 总则 (3)2.对投标人的要求 (3)3．卖方的责任 (3)4．产品的完整性原则 (3)5.设备、设计和制造标准 (3)6.基本技术要求 (4)7.配电柜技术规范 (7)8.基本技术服务要求 (7)9.专用工具 (8)10.备品备件 (8)11.技术文件 (8)12.其它要求 (9)13.交货时间及地点 (9)14.XXXXXXX项目低压配电设备统计表 (9)2设备采购招标文件1、总则1.1 本技术规范书仅限于XXXXXXXXXXXXXXX(项目名称)工程，它包括本体及附件的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术规范书和工业标准的优质产品。
1.3 如果供方没有以书面对本技术规范书的条文提出异议，那么需方可以认为供方提出的产品应完全符合技术规范书的要求。
1.4 在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
1.5 本技术规范书所使用的标准如遇与供方所执行的标准发生矛盾时，按较高标准执行。
卖方与本技术规范书存在技术偏离的地方，应另行说明，并提出可供替代的方案。
1.6 本技术规范书是订货合同的基础文件之一，经双方确认签字后可作为合同技术附件。
1.7项目工程条件：1.7.1气象条件大气温度极端最高温度39.5℃极端最低温度 -6.7℃极端最高月平均温度 28.7℃极端最低月平均温度8.3℃大气压力: 冬季 104.29KPa夏季 98.9KPa年平均 101.47KPa1.7.2地震烈度按8度进行设防2. 对投标人的要求：2.1. 具有独立法人资格，且具有履行合同的能力；2.2. 其产品已通过质监部门鉴定，具有生产许可证，企业资信等级良好，并通过ISO9000系列认证；2.3. 投标单位须具有配电柜设备安装生产相应资质2.4.具有相关的工程业绩及良好信誉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Xxxxxxxxxxxxx XXXXXXXXXXXXXXX项目电控柜技术规范书目录1．总则2．基本技术参数及要求3．供货范围4．技术资料和交付进度5. 监造、检验/试验和性能验收试验6．技术服务和设计联络7 .分包与外购8 .差异表1、总则1.1 一般要求1.1.1 本技术规范适用于xxxxxxxxx限公司XXXXXXXXXXXXXXX项目。
本技术规范详细的说明了电控柜及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。
1.1.2 本技术规范阐明了电控柜的最低技术要求。
卖方提供的设备在技术上应是成熟的、先进的和可靠的，要求产品工艺精湛、功能完善、稳定性高、维护方便，完全符合技术要求。
适用于交流额定电压400V、额定频率50HZ的厂用电系统、是完整的成套设备，在符合使用环境条件情况下，接通电源即可使用。
1.1.3卖方提供的设备是完全符合工业标准及规范要求的优质产品。
1.1.4 卖方保证提供的低压电控柜产品须在国内通过国家检测中心型式试验，并获得《3C中国国家强制性认证》CCC认证证书，产品在国内大中型项目中可靠运行。
1.1.5 卖方应仔细阅读招标文件,包括商务和技术部分的所有规定。
由卖方提供的设备的技术规范应与本技术规范书中规定的要求相一致。
1.1.6 本规范书提出了对电控柜本体及其附属设备的技术参数、性能、结构、试验等方面的技术要求。
1.1.7本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合GB和IEC最新版本的标准及本规范书的优质产品。
1.1.8 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，应以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.1.9 规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.1.10 规范书经供、需双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
1.1.11 本规范书未尽事宜，由买方和卖方在合同技术谈判时双方协商确定。
1.2 工作范围1.2.1本技术规范的使用范围仅限于本工程所订电控柜（简称低压电控柜或电控柜）。
其中包括电控柜本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求，以及供货和现场技术服务。
1.2.2 合同签订后，卖方应在三天内，向买方提出一个详尽的生产计划，包括电控柜设计、材料采购、设备制造、厂内测试以及运输等项的详情，以确定每部分工作及其进度。
1.2.3 如有延误，卖方应及时将延误交货的原因、后果及采取的补救措施等,向买方加以说明。
1.3主要标准和规范1.3.1 合同中所有设备、备品备件，包括卖方自其它单位获得的所有附件和设备，除本合同中规定的技术参数和要求外,其余均遵照最新版本的国家标准（GB或GB/T）国际电工委员会标准（IEC）及国际单位制（SI）。
1.3.2 执行的标准：IEC439-1（1985）低压成套开关和控制设备IEC439-2（1985）工厂组装的低压开关设备和控制设备装置对母线干扰系补充要求GB7251 低压成套开关设备GB9466 低压成套开关设备基本试验方法GB50150-91 电气装置安装工程电气设备交接试验标准GB50169-92 电气装置安装工程接地装置施工及验收规范GB50171-92 电气装置安装工程盘、柜及二次线回路接线施工及验收规范GBJ148-90 电气装置安装工程电气变压器、油浸电抗器、互感器施工及验收规范GBJ149-90 电气装置安装工程母线装置施工及验收规范SDGJ14-86 导体和电器选择设计技术规定GB191 包装储运图示标志IEC-529 外壳防护等级的分类JB794 电机、电器和变压器用绝缘测量耐热分级GB4942.2-85 低压电器外壳防护等级GB4208 外壳防护等级的分类GB/T14048.1 低压成套开关设备及控制设备总则GB/T14048.4 低压成套开关设备及控制设备低压机电式接触器和电动机起动器GB/T14048.5 低压成套开关设备及控制设备控制电路电器和开关元件IEC-470 交流接触器DL/T 744-2001 微机型电动机保护装置通用技术条件GB/T14598.9-1995 电气继电器GB/T14598.10-1996 电气继电器GB/T2423.1-1989 电工电子产品基本环境试验规程试验A:低温试验方法GB/T2423.2-1989 电工电子产品基本环境试验规程试验B:高温试验方法GB/T2423.3-1989 电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法GBI285-93 电气装置安装工作盘柜及二次回路接线施工及规范IEC255-5 绝缘电压冲击耐压测试IEC255-6 高频干扰电压测试IEC529 防护等级IEC255-22-2 静电放电试验IEC255-22-4 快速瞬变干扰试验GB 4720—84 低压电器电控设备国家标准GB和IEC标准若有变动，本技术规范书亦相应变动。
以上标准如有最新版本，卖方均执行最新、最高要求的版本。
1.3.3所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
1.4备品备件1.4.1 卖方应提供安装时必需的备品备件。
1.4.2所有备品备件应为全新产品, 与已经安装设备的相应部件能够互换,具有相同的规格材质和制造工艺。
1.4.3所有备品备件装在箱内，防尘、防潮、防止损坏等与主设备一并发运，并标注“备品备件”以区别本体。
1.5 专用工具与仪器仪表1.5.1 卖方应提供安装时必需的专用工具和仪器仪表。
1.5.2 所有专用工具与仪器仪表必须是全新的、先进的且须附详细使用说明资料。
1.5.3专用工具与仪器仪表应装于箱内，注明“专用工具”“仪器仪表”，并标明防潮、防尘、易碎、向上、勿倒置等字样，同主设备一并发运。
1.6 安装、调试、性能试验、试运行和验收1.6.1 合同设备的安装、调试根据本技术规范规定的标准、规程规范进行。
1.6.2合同设备的性能试验、试运行和验收根据本技术规范规定的标准、规程规范进行。
1.7 产品使用条件1.7.1 主要气象特征如下：具体气象参数如下：年平均气温 9.8℃极端最高气温 39.9℃极端最低气温 -25.5℃最大降雨量 712.4mm年平均无霜期 177天最大冻士深度 800mm最大积雪深度 130mm基本风压 0.35kN/m2基本雪压 0.25kN/m2基本地震烈度 7度海拔高度≤1000m装置的储存、运输及安装极限环境温度为-26.2℃和+70℃。
1.7.2 工程条件系统额定工作电压：380V系统最高工作电压：400V频率：50H Z系统中性点接地方式：直接接地装设地点：户内安装方式：不靠墙安装额定峰值耐受电流：63kA额定短时耐受电流：31.5 kA2.2主要电器元件的选择2.2.1所有断路器、隔离开关、接触器、热继电器、电动机保护器、按钮、指示灯、熔断器选用上海人民电器厂产品。
2.2.2 变频器、软启动器选用上海雷诺尔科技股份有限公司产品。
2.2.3 PLC及其扩展模块选用西门子产品。
2.3 基本技术要求2.3.1柜体结构2.3.1.1 柜体框架为垂直地面安装的自撑式组装结构，不靠墙安装。
主框架上均有安装模数孔。
柜架的全部构件都需经过镀锌处理。
全部柜架及内层隔板、侧板都作镀锌纯化处理。
四周门板，经静电喷塑处理，保护门板10年不生锈。
2.3.1.2 电控柜柜体有足够的强度。
内部各工作单元之间通过金属挡板或相当的材料隔离。
2.3.1.3 带电部分加以适当的保护以防止触电。
在其它单元带电的情况下能更换和改接电缆。
2.3.1.4电控柜的基本柜体钢板采用敷铝锌钢板，由供货厂家提供柜体钢板和断路器安装板的厚度。
2.3.1.5电控柜的结构保证工作人员的安全和便于运行、维护、检查、监视.、检修和试验。
电控柜的所有不带电的金属部件都有效地接到电控柜的保护接地母线上。
2.3.2通风2.3.2.1通风孔的设计和安装应保证熔断器、断路器在正常工作时或在短路情况下没有电弧或可熔金属喷出。
2.3.2.2 通风孔的尺寸、形状及安装位置不应使整个外壳的强度有明显的下降。
2.3.2.3 通风孔的设置不应降低外壳的防护等级。
2.3.2.3 外壳顶部的通风孔应用覆板遮盖。
2.3.3 防护等级本次卖方采用的防护等级为IP3X，可以防屋顶的漏水对电控柜的正常运行造成影响。
柜底部（或柜顶部）提供标准电缆口位的底板或顶板，并在开孔的位置加有工程塑料的软的绝缘电缆套或橡皮圈，用户可以在以后设备安装的时候，根据电缆直径的大小，方便地用刀划开电缆套，将电缆穿入，可以防止小动物的侵入而造成的事故。
2.3.3 绝缘及安全2.3.3.1用1000兆欧表测量绝缘电阻值不得低于1M 。
2.3.3.2对于可能直接接触的带电装置和设备，采取对带电部分进行隔离或加保护罩（保护网）的方式进行保护；2.3.3.3对于可能间接接触的带电装置和设备，也需有相应的保护等措施。
2.3.4元件及功能要求2.3.4.1电源进线断路器采用抽出式框架智能式空气断路器；框架式断路器应选择其上、下进线具有相同分断能力的断路器；框架开关控制电源为交流220V，每台开关应有6开6闭反应开关合跳闸位置的辅助接点，这些辅助接点必须引至电控柜内接线端子上。
要求控制回路及跳合闸线圈在额定电压180~250%变化范围内，设备应可靠的动作。
2.3.4.2装于柜体上的继电器，应能防止断路器或其他电器设备正常操作振动而误动作。
2.3.4.3仪表的刻度整定，互感器的变比及极性正确无误。
装在电控柜内的元件，应选择专业制造厂家的产品，对强制认证的元件应具有认证标志。
2.3.4.4所有的装置及操作手柄、电缆接线端采用耐久性材料加以注明，并与相关的项目表和接线图相对应。
2.3.4.5所有装置都有良好的接地，每一电控柜均可直接与就近的接地网相连，其内部接地线满足设备短路电流热稳定的要求。
2.3.4.6 30KW以上工频启动的电动机需配软起动器。
2.3.6 柜内母线2.3.6.1 母线用铜母线，全部经过镀锡处理；电控柜内的主母线、分支母线采用高导电率铜导体；2.3.6.2 主母线采用绝缘支撑件进行固定以保证母线与其它部件之间的距离不变。
具有很高的机械强度和可靠的电气性能。
2.3.6.3分支母线均采用外套绝缘性能优良，防潮、阻燃和散热性能好的热缩绝缘护套，不应影响散热，且按国家相关标准识别。
2.3.6.4 电控柜采用三相五线制（TN-S系统），根据水平母线要求的额定电流，选择铜母线的规格，并考虑电控柜的降容系数。
