系统方案液晶拼接系统方案201目录一、需求分析..................................................................................................... 错误！未定义书签。
二、设计原则..................................................................................................... 错误！未定义书签。
三、设计参考标准............................................................................................. 错误！未定义书签。
四、系统组成..................................................................................................... 错误！未定义书签。
一）液晶拼接墙 ........................................................................................ 错误！未定义书签。
1、设计思路........................................................................................ 错误！未定义书签。
2、显示系统设计................................................................................ 错误！未定义书签。
二）图像控制器 ........................................................................................ 错误！未定义书签。
液晶拼接解决方案
液晶拼接解决方案1. 引言液晶拼接技术是目前比较常见的大屏显示解决方案之一。
它通过将多个液晶显示屏拼接在一起，实现更大尺寸的显示区域，广泛应用于会议室、控制中心、广告牌等场景。
本文将介绍液晶拼接的基本原理、拼接方式、硬件要求和实施步骤。
2. 基本原理液晶拼接技术利用多个液晶显示屏的边缘接缝尽可能地缩小，使得多个液晶屏幕成为一个整体显示。
在切换显示内容时，各个液晶显示屏的画面能够实现无缝衔接，呈现出连贯的画面。
3. 拼接方式液晶拼接可以采用水平拼接或垂直拼接两种方式。
3.1 水平拼接水平拼接是将多个液晶显示屏水平组合在一起，形成一个宽屏显示区域。
这种方式适用于需要更宽显示区域的场景，如广告牌和大型演示屏。
3.2 垂直拼接垂直拼接是将多个液晶显示屏垂直组合在一起，形成一个高屏显示区域。
这种方式适用于需要更高显示区域的场景，如控制中心和会议室。
4. 硬件要求实施液晶拼接方案，需要考虑液晶显示屏、拼接控制器、视频处理器和拼接支架等硬件设备。
4.1 液晶显示屏液晶显示屏是液晶拼接的核心组成部分。
选择合适的液晶显示屏，需要考虑屏幕大小、分辨率、显示效果和边缘宽度等因素。
4.2 拼接控制器拼接控制器是负责控制和管理液晶拼接的设备。
它可以通过分割和合成视频信号，实现多个液晶显示屏的协调操作。
4.3 视频处理器视频处理器是对输入信号进行处理和优化的设备。
它可以通过色彩校正、锐化、去噪等算法，提升显示效果，保证拼接画面的连贯性。
4.4 拼接支架拼接支架是安装液晶显示屏的支撑结构。
它需要具备稳固的结构和合理的调节设计，以确保液晶显示屏的拼接精度和稳定性。
5. 实施步骤实施液晶拼接方案可以按照以下步骤进行：1.确定拼接方式：根据场景和需求，选择合适的水平拼接或垂直拼接方式。
2.选择合适的硬件设备：根据拼接区域大小和显示效果要求，选购合适的液晶显示屏、拼接控制器、视频处理器和拼接支架。
3.安装液晶显示屏：按照拼接方式的要求，安装液晶显示屏，并调整显示屏的位置和角度。
【最新文档】液晶拼接方案-推荐word版 (10页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==液晶拼接方案篇一：LCD拼接屏方案篇二：液晶拼接技术方案XX项目液晶拼接技术方案1.项目概述XX地面指挥调度演示系统是XX项目配套设备，主要用于XX系统地面试验过程中，验证系统作用距离、功能、效果等指标特点；并可作为对XX进行综合指挥调度及性能评估。
2.系统总体设计系统可适用于各类在研系统的性能展示和成熟产品（系统）的功能演示，因此在系统的设计上应充分考虑系统的可扩展性。
系统包括大屏幕拼接系统、矩阵设备、中控设备、音响设备和多台高性能计算机组成。
2.1 总体设计图2-1 系统的总体设计2.2 液晶拼接系统设计图2-2 大屏幕系统设备连接示意图VGA/DVI 长线驱动器 Output2Output1图像处理器PC主机本地显示器图2-3 使用信号分配器（长线驱动）接入显示计算机（1）技术指标说明? 输入分辨率范围输入支持的最大分辨率为1201X×3200像素，向下兼容所有标准分辨率，包括模拟视频分辨率（720×576/720×480）、计算机的常见分辨率（2560×1600/1920×1200/ 1600×1200/1440×900/1280×720/ 1024×768等）以及高清电视的分辨率1080P、720P等。
? 输出分辨率范围每通道支持的最大输出分辨率为WUXGA（即1920×1200@60Hz），向下兼容所有标准分辨率（1920×1200 / 1600×1200 / 1440×900 / 1280×720 /1024×768等）。
通过高级设置功能更可以输出非标准的自定义分辨率，能够方便地与通常需要非标准输入的LED拼接系统组建大屏显示系统。

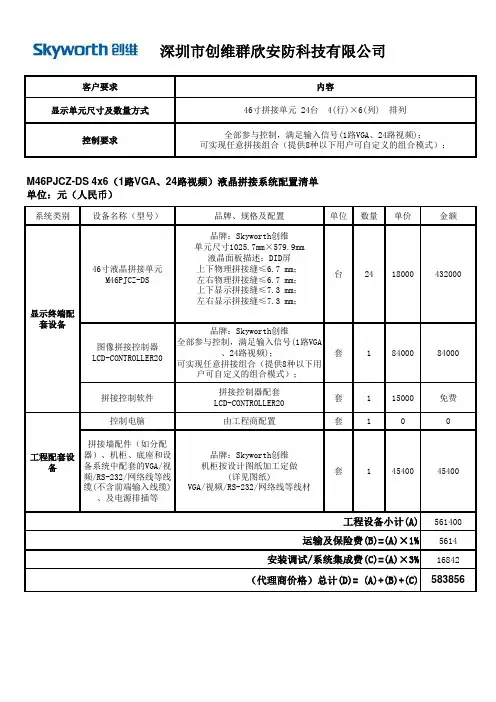

创维M46PJCZ-DS 4x6

系统类别设备名称（型号）品牌、规格及配置单位数量单价金额46寸液晶拼接单元M46PJCZ-DS品牌：Skyworth创维单元尺寸1025.7mm×579.9mm液晶面板描述：DID屏上下物理拼接缝≤6.7 mm；左右物理拼接缝≤6.7 mm；上下显示拼接缝≤7.3 mm；左右显示拼接缝≤7.3 mm；台2418000432000图像拼接控制器LCD-CONTROLLER20品牌：Skyworth创维全部参与控制，满足输入信号(1路VGA、24路视频)；可实现任意拼接组合（提供8种以下用户可自定义的组合模式）；套184********拼接控制软件拼接控制器配套LCD-CONTROLLER20套115000免费控制电脑由工程商配置套1拼接墙配件（如分配器）、机柜、底座和设备系统中配套的VGA/视频/RS-232/网络线等线缆(不含前端输入线缆)、及电源排插等品牌：Skyworth创维机柜按设计图纸加工定做(详见图纸)VGA/视频/RS-232/网络线等线材套14540045400561400561416842583856（代理商价格）总计(D)= (A)+(B)+(C)工程设备小计(A)内容46寸拼接单元 24台 4(行)×6(列) 排列控制要求M46PJCZ-DS 4x6（1路VGA 、24路视频）液晶拼接系统配置清单单位：元（人民币）深圳市创维群欣安防科技有限公司显示终端配套设备安装调试/系统集成费(C)=(A)×3%运输及保险费(B)=(A)×1%工程配套设备全部参与控制，满足输入信号(1路VGA、24路视频)；可实现任意拼接组合（提供8种以下用户可自定义的组合模式）；客户要求显示单元尺寸及数量方式。
液晶拼接屏方案模板
液晶拼接屏方案模板1. 引言本文档旨在为液晶拼接屏方案提供一个模板，以帮助团队更高效、系统地进行方案设计和开发。
液晶拼接屏是一种将多个液晶屏幕拼接在一起形成一个更大屏幕的显示解决方案。
它广泛应用于产品展示、信息显示、会议室等场合。
2. 方案概述在本节中，将对液晶拼接屏方案的概念、目标和功能进行详细描述。
2.1 概念液晶拼接屏方案旨在实现多个液晶显示屏的拼接，形成单一屏幕的解决方案。
通过合理的拼接和控制，可以在一个屏幕上无缝显示多个画面或内容。
2.2 目标液晶拼接屏方案的主要目标如下：•提供高分辨率、高清晰度的显示效果；•实现无缝拼接，使多个屏幕显示为一个整体；•支持多种输入源，并能够灵活切换和管理。
2.3 功能液晶拼接屏方案应具备以下核心功能：•显示处理：包括图像缩放、分辨率适配、色彩校正等；•拼接控制：实现多个屏幕的拼接，并保证显示的一致性；•输入信号切换：支持多种输入源的切换和管理；•显示管理：提供监控和管理界面，方便对显示系统进行配置和调试。
3. 方案设计在本节中，将对液晶拼接屏方案的设计进行详细说明。
3.1 硬件设计液晶拼接屏方案的硬件设计包括以下几个方面：•液晶显示屏：选择合适的液晶屏幕，考虑分辨率、亮度、对比度等参数；•拼接结构：设计支架和固定装置，确保多个屏幕的拼接牢固稳定；•控制器：选择适当的控制器，实现信号的输入、处理和拼接；•输入接口：提供多种输入接口，包括HDMI、VGA、DVI等；•电源管理：设计合理的电源供电方案，确保系统的稳定运行。
3.2 软件设计液晶拼接屏方案的软件设计包括以下几个方面：•图像处理算法：实现图像的缩放、分辨率适配、色彩校正等处理；•拼接算法：设计拼接算法，实现多个屏幕的拼接和显示一致性；•输入切换控制：开发输入切换模块，实现多种输入源的切换和管理；•显示管理界面：设计可视化的管理界面，方便系统的配置和调试。
4. 方案实施在本节中，将对液晶拼接屏方案的实施步骤进行详细说明。
液晶拼接设计方案
液晶拼接设计方案近年来，液晶拼接技术在商业展示、监控指挥中得到了广泛应用。
液晶拼接技术是将多个液晶屏幕以特定的方式拼接在一起，形成一个更大、更高分辨率的显示屏幕。
在设计液晶拼接方案时，需要考虑多个因素，如应用环境、需求和预算等。
本文将探讨液晶拼接设计方案的一些要点。
1. 屏幕尺寸选择在液晶拼接设计方案中，屏幕尺寸的选择至关重要。
首先要考虑的是应用环境，确定拼接屏幕的观看距离和可视效果。
如果观看距离比较远，那么选择较大的屏幕尺寸会更合适；而如果观看距离较近，可以选择较小的屏幕尺寸，以获得更高的像素密度和细节显示。
此外，还要考虑拼接屏幕的数量，以及整个拼接系统的物理尺寸。
2. 分辨率和画质液晶拼接系统的分辨率是指整个拼接屏幕的总分辨率。
分辨率的选择应根据实际应用场景和需求来确定。
对于高清视频播放和图像展示，需要选择高分辨率的屏幕；而对于监控指挥等文字和图标为主的应用，可以选择适中的分辨率。
在设计方案时，还要考虑拼接屏幕之间的缝隙，以避免干扰观看体验。
3. 显示效果和亮度在设计液晶拼接方案时，显示效果和亮度也是需要考虑的重要因素。
液晶屏幕的亮度和对比度直接影响着观看体验。
在明亮的环境中，需要选择较高亮度的屏幕以确保图像的清晰可见；而在暗光环境中，可以选择适当的亮度以避免眩光。
此外，还要考虑拼接屏幕之间的一致性，以确保整个显示画面的一致性。
4. 安装和调试在液晶拼接设计方案中，安装和调试也是不可忽视的环节。
安装过程中需要考虑拼接屏幕的固定和对齐，以及电缆管理等问题。
在调试过程中，需要校准每个拼接屏幕的亮度、对比度和色彩等参数，以确保显示效果的一致性和准确性。
5. 控制和管理最后，液晶拼接设计方案还需要考虑控制和管理方面的问题。
通过使用适当的控制器和软件，可以实现拼接屏幕的统一控制和管理。
例如，可以通过拼接控制器来实现画面切换、分割和拼接等功能。
此外，还可以利用网络管理软件来实现对拼接系统的远程监控和管理。
液晶拼接方案
液晶拼接方案：创造辉煌视界在当今多媒体时代，大屏显示设备成为各行业广泛采用的解决方案，尤其是液晶拼接技术的出现，为展示内容的细腻呈现和无缝连接提供了先进的工具。
本文将探讨的原理、应用领域和未来发展方向。
一、液晶拼接的原理液晶拼接是指将多个液晶显示屏按照特定的规格和要求连接在一起，通过外部控制设备将画面和信号输入拼接屏中，形成更大、更绚丽的显示效果。
在液晶拼接中，常见的拼接方式有串联拼接和并联拼接两种。
串联拼接是将多个液晶屏连接在一条线路上，通过显卡信号源将内容分割后分别传输到每个液晶屏上，从而实现画面的无缝衔接。
与之相对的是并联拼接，即将多个液晶屏直接并排连在一起，统一接收信号源并显示。
两种拼接方式各有利弊，选择合适的方式应根据实际需求和场所条件进行决策。
二、液晶拼接的应用领域液晶拼接技术在各行各业中都有着广泛的应用。
其中，广告宣传领域是最为人熟知的应用之一。
在商场、超市或者户外看板中，液晶拼接屏的高清画面和多通道显示能力能够吸引顾客的眼球，提升产品或服务的推广效果。
此外，液晶拼接也广泛应用于教育、会议、展览等场合，通过大尺寸屏幕来显示内容，提供更好的学习、演示和观赏体验。
在安防监控领域，液晶拼接技术也发挥着重要作用。
多个液晶屏无缝拼接后，可以实现全方位的监控画面显示，将信息展示效果最大化。
而在交通指示领域，液晶拼接屏不仅能够提供清晰准确的路况和信息提示，还能实现实时更新和远程控制。
三、液晶拼接的未来发展随着科技的不断进步和市场需求的不断变化，液晶拼接技术也在不断发展和升级。
未来发展的关键点之一是屏幕分辨率的提升。
高分辨率的液晶屏能够呈现更精细、真实的画面，提升观看体验。
同时，全高清、4K甚至8K的液晶拼接屏已经开始应用于更多领域，满足用户对精细画面和高保真度的需求。
另一个未来发展的趋势是屏幕尺寸的扩大。
如今，液晶拼接屏幕的可拼接尺寸已经达到了几十米甚至上百米的级别，可以满足大型活动、体育场馆等场所对大尺寸屏幕的需求。
液晶拼接屏方案
第一章大屏显示系统设计大屏显示系统不仅包含用来视频图像显示的大屏显示部分，还包括解码控制等产品，本章重点介绍大屏显示系统中的大屏显示部分，其中以介绍LCD大屏和DLP大屏为主。
大屏显示系统建设的总体目标是：系统充分考虑到先进性、可靠性、经济性、可扩充性和可维护性等原则，建成一套采用先进成熟的技术、遵循布局设计优良、设备应用合理、界面友好简便、功能有序实用、升级扩展性好的液晶大屏幕拼接系统，以达到满足大屏幕图像和数据显示的需求。
1.1 大屏显示系统结构根据前章视频综合平台的设计，海康威视大屏拼接系统能与视频综合平台无缝对接，获得最佳效果，下图为大屏显示系统结构图。
图1.大屏显示系统结构图整个大屏系统可以分为以下几个部分：◆前端信号接入部分海康威视的大屏显示系统支持各类型信号的接入，如模拟摄像机、高清数字摄像机网络摄像机等信号，除接入远端摄像机之外还能接入本地的VGA信号及DVD信号以及有线电视信号等，满足用户所有信号类型的接入。
◆解码、控制部分前端摄像机信号接入视频综合平台之后，可由视频综合平台对各种信号进行解码和控制，并输出到大屏显示屏幕上，并可通过在控制主机上安装的拼接控制软件实现对整个大屏显示系统的控制与操作，实现上墙显示信号的选择与控制。
◆上墙显示部分大屏显示系统支持BNC信号，VGA信号，DVI信号，HDMI信号等多种信号的接入显示，通过控制软件对已选择需要上墙显示的信号进行显示，通过视频综合平台可实现信号的全屏显示，任意分割，开窗漫游，图像叠加，任意组合显示，图像拉伸缩放等一系列功能。
1.2 系统组成1) 显示屏配置LCD屏或DLP评，根据需求选择尺寸，9块，工程专用，设备具备足够的亮度、使用寿命、稳定性。
2) 支架底座支架底座支撑固定液晶工程屏。
LCD液晶屏需配置9个模块化框架，3个基座；DLP屏需配置3个基座。
3) 视频综合平台1套，海康威视视频综合平台拼接处理器支持多屏幕信号拼接、漫游、叠加控制设备。
液晶拼接技术方案
液晶拼接技术方案1. 概述液晶拼接技术是一种将多个液晶显示屏拼接在一起，形成一个更大尺寸的显示屏的技术。
这种技术在大型会议室、控制室、展览馆、广告牌等场所得到广泛应用。
本文将介绍液晶拼接技术的原理、优势和应用场景，并提供一个具体的方案示例。
2. 原理液晶拼接技术基于液晶显示屏的原理，通过将多块液晶屏幕拼接在一起，利用可调整的分辨率和画面拼接技术，实现多屏无缝拼接，形成一个连续的显示画面。
液晶显示屏通过液晶分子的电场调控来实现对光的控制，从而显示图像。
液晶拼接技术利用了这一原理，将多块液晶屏幕通过狭缝的无缝连接，形成一个整体的显示屏。
3. 优势3.1 大尺寸显示液晶拼接技术可以将多个液晶显示屏拼接在一起，形成一个更大尺寸的显示屏。
这种技术可以在不增加显示屏的厚度的前提下，实现大尺寸的显示效果，适用于大型会议室、展览馆等场所的需求。
3.2 高分辨率通过液晶拼接技术，可以将多个高分辨率的液晶显示屏拼接在一起，形成一个连续的高分辨率显示画面。
这种技术可以提供更清晰、更细腻的图像效果，满足对高画质显示的需求。
3.3 可调整显示液晶拼接技术可以通过软件调整不同液晶显示屏之间的画面拼接，实现无缝连接。
这种技术允许用户根据实际需求调整显示屏的布局，创造出不同形状和大小的显示画面。
3.4 显示一体化通过液晶拼接技术，可以将多个显示屏拼接在一起，形成一个整体的显示画面。
这种技术可以避免多个独立显示屏之间的边框影响，实现显示画面的一体化，提升观看体验。
4. 应用场景液晶拼接技术在许多场所和行业中得到广泛应用，例如：•大型会议室：液晶拼接技术可以实现大尺寸、高分辨率的会议显示，方便与会人员查看演示内容。
•控制室：液晶拼接技术可以将多个监控画面拼接成一个整体，方便操作员进行综合监控。
•广告牌：液晶拼接技术可以实现大尺寸的广告展示，提高广告的曝光效果。
•展览馆：液晶拼接技术可以展示大型的多媒体展示内容，吸引观众的注意力。
5. 技术方案示例以下是一个液晶拼接技术方案示例：•使用9块10英寸的液晶显示屏拼接成一个3x3的显示画面。
液晶拼接屏技术方案
液晶拼接屏技术方案引言液晶拼接屏技术已经成为大型展览、会议中心、监控室等场合中常见的显示设备。
液晶拼接屏通过将多个液晶显示屏无缝拼接在一起，实现了更大尺寸的显示效果。
本文将介绍液晶拼接屏的技术方案，并分析其应用场景和优势。
液晶拼接屏的工作原理液晶拼接屏的工作原理基于液晶显示技术。
每个液晶显示屏都由多个液晶单元组成，每个液晶单元通过控制液晶分子的排列方式来控制光的透过程度。
通过分别控制每个液晶单元的透光程度，可以实现不同的显示效果。
在液晶拼接屏中，多个液晶显示屏连接在一起，并通过硬件设备进行拼接。
液晶拼接屏一般采用超窄边框设计，使得多个显示屏拼接在一起后，边框的宽度几乎不可见，从而呈现出更大尺寸的显示效果。
液晶拼接屏的应用场景液晶拼接屏广泛应用于以下场景：1. 大型展览在大型展览中，液晶拼接屏可以用于展示公司产品、宣传资料、活动信息等。
其高分辨率、清晰度和色彩表现力使得展览内容更加生动、吸引人。
2. 会议中心会议中心中常常需要在大屏幕上同时显示多个信息，如演讲稿、会议议程、参会人员名单等。
使用液晶拼接屏可以实现多窗口显示，方便与会人员查看所需信息。
3. 监控室液晶拼接屏可以用于设置监控室中的监控大屏。
通过将多个屏幕拼接在一起，可以将监控画面同时显示在一个大屏幕上，提高监控效率和可视化能力。
4. 广告展示商业广告可以通过液晶拼接屏来展示。
由于其大尺寸、高分辨率和高亮度，液晶拼接屏能够吸引更多的目光，提升广告宣传效果。
液晶拼接屏技术的优势液晶拼接屏技术相比于传统的大屏幕显示技术具有以下优势：1. 无缝拼接液晶拼接屏通过超窄边框设计，可以实现多个显示屏的无缝拼接。
这意味着多个屏幕拼接在一起后，边框的宽度几乎不可见，呈现出更大尺寸的显示效果。
同时，无缝拼接也确保了显示内容的连续性，不会因为边框的存在而受到干扰。
2. 高分辨率和色彩表现力液晶拼接屏通常具有较高的分辨率和色彩表现力。
这意味着显示的图像更加清晰、细腻，色彩更加鲜艳、真实，可以提供更好的视觉体验。
液晶拼接屏施工方案
液晶拼接屏施工方案液晶拼接屏施工方案为确保施工过程的安全，以下是一些必须遵守的安全说明：1.电源：请使用带保护地的单相三线制交流220V电源，并确保整个工程系统使用同一保护地。
不能使用无保护地的电源，电源线的接地脚不能破坏。
2.断电：需要进行设备移动或其他需要断电的工作时，要关断所有的电源，包括电源开关，拔掉电源插头等，以确保您和设备的安全。
3.线缆：不能在电源线、信号线、通讯线等线缆上压放物品，应避免线缆被踩踏或挤压，以防止出现漏电或短路等危险。
4.信号线连接：从设备上插、拔信号线时，设备需要断电，以免损坏设备。
带电插拔造成的损坏不在保修范围。
5.散热孔：设备外表面可能有散热用的开孔，不要堵塞这些开孔，以免热量积聚，损坏设备或造成火灾等危险。
6.设备安置：应合理安置设备，如装入标准机架、机箱、机柜，或放置在稳固平整的工作台面上，防止设备跌落。
7.环境：设备工作的环境要注意防尘、防潮，尤其要防止液体浸泡和溅入设备内部。
8.维修：所有的维修工作应由专业维修人员完成，未经培训不要尝试自己维修设备。
为防止电击危险，不要擅自打开机壳。
此外，还需要注意以下事项：9.1设备内部有高压电，非专业维修人员不得打开机箱，以免发生危险；9.2严禁水滴或水溅，严禁在设备上放置任何装有液体的物品；9.3为预防火灾，禁止设备靠近火源；9.4安装好后，请勿将机器的散热孔堵塞，便于良好散热；9.5设备如发出怪异噪音、冒烟或怪味，应立即拔掉电源插头，由专业维修人员处理；9.6在有雷电或长期不用的情况下，请拔掉电源插头；9.7不要从本设备通风孔塞入任何物体，以免造成设备损坏或触电；9.8不宜将本设备放置于近水或其它潮湿的地方使用；9.9不宜将本设备放置于散热片附近或其它高温地方使用；9.10请妥善整理放置电源线，以防破损；9.11下列情况，应拔掉本设备电源插头，由专业维修人员处理：1)插头电源线损坏或磨损时；2)有液体溅入本设备时；3)本设备跌落或机箱损坏时；4)本设备出现明显功能异常或性能变化时。
液晶拼接屏幕方案
液晶拼接屏幕方案简介液晶拼接屏幕方案是一种多个液晶显示屏组合在一起形成一个大屏幕的解决方案。
通过拼接多个屏幕，可以实现更高分辨率的显示效果，并且可以将多个屏幕拼接成任意形状，满足不同场景的需求。
本文将介绍液晶拼接屏幕方案的原理、特点以及应用场景。
原理液晶拼接屏幕方案的原理是通过将多个液晶显示屏按照一定的拼接方式组合在一起，形成一个大屏幕。
每个液晶显示屏都有自己的控制器，通过控制器对每个液晶显示屏的像素进行控制，从而实现整个大屏幕的显示效果。
在液晶拼接屏幕方案中，多个液晶显示屏之间通常会有极窄的边框，以保证整个大屏幕的显示效果。
边框的宽度通常取决于液晶显示屏的设计和制造工艺，目前市面上已经有了很多边框非常窄的液晶拼接屏幕产品。
此外，还可以通过对多个液晶显示屏进行色彩和亮度的校准，以确保整个大屏幕的显示效果一致。
特点液晶拼接屏幕方案具有以下特点：•高分辨率：通过拼接多个液晶显示屏，可以实现更高分辨率的显示效果。
这对于需要展示大量细节和需要更清晰显示的应用场景非常重要，比如视频监控、航空航天等领域。
•灵活性：液晶拼接屏幕方案可以将多个液晶显示屏拼接成任意形状，比如竖向、横向、L型、U型等形状，以满足不同场景的需求。
这使得液晶拼接屏幕方案在广告、会议、展览等场景中得到广泛应用。
•显示效果：多个液晶显示屏之间的边框非常窄，可以提供更为连续和统一的显示效果。
而且通过对多个液晶显示屏进行色彩和亮度的校准，可以确保整个大屏幕的显示效果一致，并且可以根据实际需求进行调整。
应用场景液晶拼接屏幕方案在以下应用场景中得到广泛应用：1.广告展示：液晶拼接屏幕方案可以将多个液晶显示屏拼接成任意形状，制作成大型的广告展示屏。
这在商场、车站、机场等公共场所中非常常见，可以吸引更多眼球和提升品牌形象。
2.会议演示：液晶拼接屏幕方案可以将多个液晶显示屏拼接成一整块大屏幕，实现更高分辨率和更大的显示面积。
这在会议演示中非常有用，使得参会人员能够更清晰地看到演示内容，提高会议效果。
大屏幕液晶拼接方案
大屏幕液晶拼接方案一、液晶拼接的基本原理1.选择合适的液晶显示屏：拼接液晶显示屏要具备高分辨率、高亮度、高对比度、广视角等特点，以确保显示效果的清晰和鲜明。
2.拼接工艺：将多个液晶显示屏按照一定的规则进行组合，可以是横向拼接，也可以是纵向拼接，甚至可以是多屏任意组合拼接。
3.显示内容处理：通过专门的拼接控制软件，将需要显示的内容按照相应的拼接规则进行分割和拼接，并进行调整和优化，确保显示一致性和流畅性。
二、大屏幕液晶拼接的优势1.大尺寸显示：通过液晶拼接可以实现更大尺寸的显示区域，满足一些场所对于大屏幕显示的需求。
2.高分辨率：大屏幕液晶拼接可以实现更高的显示分辨率，提供更清晰、更细腻的图像显示效果。
3.多画面显示：液晶拼接可以将多个画面同时显示在一个大屏幕上，实现多任务的同时进行监控和控制。
4.独立控制：每个液晶显示屏都可以独立控制，方便对多个显示屏同时或分别进行操作和调节。
5.柔性组合：液晶拼接可以根据需要进行柔性组合，满足不同场所的布局和空间要求。
三、大屏幕液晶拼接的应用场景1.商业展示：在商场、展览会等场所，大屏幕液晶拼接可以用于展示产品宣传、广告推广等内容，吸引更多目光。
2.会议室：在大型会议室中，通过大屏幕液晶拼接可以实现会议内容的集中显示，方便与会人员观看。
3.监控中心：在安保监控中心、交通监控等场合，大屏幕液晶拼接可以将多个监控画面同时展示，便于监控人员进行观察和判断。
4.指挥调度中心：在应急指挥调度中心、航空管制中心等场合，大屏幕液晶拼接可以实时显示多种数据信息，方便指挥人员进行决策和指挥。
5.运动场馆：在体育赛事场馆等场所，大屏幕液晶拼接可以提供更大、更清晰的图像显示，提升观众体验。
四、大屏幕液晶拼接的主要技术要点1.拼接接缝：液晶拼接中的接缝是一个重要问题，需要通过技术手段进行优化，以减少拼接接缝对显示效果的影响。
2.显示一致性：在多个液晶显示屏的拼接中，要保证显示效果的一致性，避免色彩差异、亮度不均等问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液晶拼接系统方案目录一、需求分析错误!未定义书签。
二、设计原则错误!未定义书签。
三、设计参考标准错误!未定义书签。
四、系统组成错误!未定义书签。
一）液晶拼接墙错误!未定义书签。
1、设计思路错误!未定义书签。
2、显示系统设计错误!未定义书签。
二）图像控制器错误!未定义书签。
三）信号切换系统错误!未定义书签。
1）专业RGB矩阵切换器BLACKSON(巴可)0808HV-A 错误!未定义书签。
2）专业AV矩阵切换器BLACKSON(巴可)ASP-V0808 错误!未定义书签。
四）系统连接图错误!未定义书签。
五、产品参数组成错误!未定义书签。
一）NEC MultiSync® X461UN 46英寸液晶显示器错误!未定义书签。
二）图像控制器错误!未定义书签。
三）BLACKSON(巴可) 专业RGB矩阵切换器错误!未定义书签。
四）BLACKSON(巴可)视频8进8出矩阵:ASP-V0808 错误!未定义书签。
一、需求分析根据客户的需求，我们为方案设计了4X6显示范围的大型显示墙，共由24块液晶显示器拼接而成。
由拼接器实现多屏显示功能，每个窗口都可以进行全屏漫游。
显示墙能够接收1080P的信号，实现全高清显示效果，并且实现多信号输入，包括DVI、VGA和复合视频。
每种信号可以通过方便快捷的方法统一管理切换。
为此我们为整个方案设计了三个系统：液晶拼接系统、图像控制系统、信号切换系统。
二、设计原则大屏幕显示系统可能是其他子系统产生信息的终端表达设备，一个好的大屏幕显示系统不仅是管理控制中心现代化的形象设备，更重要的是在其他子系统的支持下，成为日常工作中不可或缺的重要组成部分。
在当今种类繁多的显示技术中，平板显示无疑是当前硬件方面最重大的一种世代交替的技术。
显示设备由于是长时间直接面对人的部件，所以与人的关系更加密切，尤其是不能影响到人的健康。
所以设计一种符合环保健康要求的平板显示幕墙成为我们的目标，而环保健康的液晶显示技术无疑是我们的首选。
当然，光环保健康还不足够，我们从系统的可用性、先进性、可靠性和经济性出发，设计液晶拼接幕墙显示系统，达到既环保健康又经济实用的效果。
系统可用性根据客户对大屏幕显示系统提出的系统规模和应用要求，我们将在系统中选择合适的产品，满足对大屏幕显示系统的应用需求。
我们将根据客户对输入信号的要求，选择不同的视频处理系统，实现VGA、复合视频、S-VIDEO（可选）、YPBPR/YCBCR（可选）或DVI（可选）信号输入，满足不同使用场合，不同信号输入的需求。
利用LCD 内置图像处理系统，跟外部矩阵配合各种信号进行切换，可以选择任一路信号在大屏幕上的整屏显示或以LCD 屏为单位的跨屏显示；用外置图像处理器，连接现有网络，可完成计算机网络信号、非网络信号和各种视频信号在LCD幕墙上任意漫游、缩放、叠加等功能。
系统先进性采用的系统结构应该是先进的、开放的体系结构，整个系统能体现当今音、视频多媒体技术的发展水平，具有前瞻性和完整性。
在平板显示领域，液晶具有绝对的优势。
并从以往的小尺寸向大尺寸发展，全面领先其它平面显示技术。
IPAV公司所采用的液晶屏是NEC液晶显示屏，它是当今世界上最新技术的液晶显示屏，是工业用的专业液晶屏。
所显示的高速动态画面流畅、自然。
这些优点赋予了NEC液晶显示屏在大屏幕显示领域无可比拟的优越性。
我们公司将NEC液晶高清晰度数码显示技术、NEC液晶窄缝拼接技术、多屏图像处理技术、信号切换技术、网络技术等的应用综合为一体，形成一个拥有高清晰度、高稳定性、高智能化控制、操作方法先进的大屏幕显示系统。
系统可靠性能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，在满足功能需求的基础上操作简便、维护简单、管理简捷。
整个系统可以按照需求全天24小时、一年365天全天连续工作，所以整个大屏幕显示系统必须具有高可靠性、高稳定性等特点，以保证系统常年连续正常运行。
影响系统可靠性主要包括温控、结构、干扰、以及系统本身的使用寿命等。
系统的发热量大，将大大减少系统器件的使用寿命，而如果设备很重，则不利于安装和使机构不堪重负。
此外，系统的抗干扰能力也直接影响系统的可靠性。
NEC液晶拼接大屏幕选用高可靠性的NEC液晶屏，46″重量仅有28.7KG，标准功耗200W，如此低的能耗，使其发热量非常小。
NEC定制工程机液晶具有特殊散热结构、减少静止画面残影发生、特殊结构防尘设计和新的背光系统。
NEC液晶独特的显示原理、全数字化的驱动系统，以及利用工程流体力学设计的空气涡流散热方法，确保大屏幕的高可靠性和稳定性。
由于低功耗、重量轻、寿命长，无辐射等特点，使液晶拼接幕墙可靠性极高，一般可正常工作6万小时以上。
系统经济性合理的性能价格比是系统设计中应当考虑的重要内容。
因此，所选用的设备在兼顾良好性能的基础上也要考虑经济性，除考虑系统总体造价外，还应当考虑系统长期运行成本。
目前市面上也有等离子（PDP）的拼接大屏幕，但其价格较高，42寸单屏的价格高达十多万，并且由于存在等离子灼伤问题，也不适宜在一些显示静态图像（安防、道路交通、港口码头等）的场合使用，总体性价比低。
而DLP电视墙虽然价格比较低，但每块屏一年光灯泡的更换费用就高达几千块，一个大屏幕加起少则几万，多则十几万，几年下来，其费用惊人。
液晶拼接大屏幕，以其优异的性能，合理的价格在国内外受到了广泛的欢迎。
其高达6万小时以上的使用寿命，质量稳定，维护费用低，是明智的不二选择。
三、设计参考标准ISO-2910剧场屏幕亮度的标准ISO-9241-3画面中心与边缘的亮度比ISO-9241-7屏幕表面产生的经面反射标准ISO-9241-8画面显示的全屏色度差ISO-FDIS13406-3显示屏垂直照度的标准GB/9313亮度不均匀性GB/9313画面显示的几何失真GB/9313画面显示的非线性失真GY/T107-9电视播控系统视频运行指标四、系统组成一）液晶拼接墙1、设计思路追求亮丽的超大画面、纯真的色彩、高分辨率的显示效果，历来是人们对视觉感受的一种潜在要求。
随着信息时代的到来，计算机多媒体技术迅猛地发展，网络技术也得到了普遍应用。
大到指挥监控中心、网管中心的建立，小到视频会议、学术报告、技术讲座和多功能会议的进行，乃至当前流行的创意显示应用，对大画面、多色彩、高亮度、高分辨率显示效果的渴望越来越强烈，而传统的CRT显示器、投影技术等很难满足人们在这方面的要求，大型的投影融合又以其高昂的价格使人望而却步。
近几年迅速崛起的高性价比的LCD拼接技术，正在逐步成为适应这一需求的有效途径。
LCD显示技术是一个新兴的技术，具有高亮度、高对比度、高色彩饱和度、高色彩均匀度、长寿命、平均无故障时间短等特点，目前在许多场合都有应用，具有非常好的视觉效果。
还具有显示清晰、可视面积较大、显示比例可调、色彩艳丽明亮并且机体很薄，使用寿命长。
以前的LCD显示屏大多都为单机使用方式，随着科技的发展和进步，到目前LCD显示屏已经可窄缝拼接使用，而且能够得到很好的显示效果。
LCD拼接的应用因为较薄的机体，可以为用户节约更大使用空间，拼接组合也简单快捷，使用LCD拼接墙可以说是较少的投资得到极好的显示效果，性价比极高。
随着液晶面板技术的不断发展与创新，专业展示以及信息发布应用期待着更有创意的技术实现，大型的拼接墙体技术不断地融入新的理念，这些创新的理念和绚丽的效果吸引了无数人的眼球，而本方案的也同样汲取了这一设计理念和技术应用，结合应用要求和现场环境，形成具有系统前瞻性和稳定性的实现方案。
根据设计要求，我们将整个系统的设计分为液晶拼接部分、信号处理部分。
整个系统具有以下特点：科学的集成保证系统的完整性严谨的设备和系统选型保证系统运行的稳定性系统兼具先进性和可操作性系统拥有极高的性能价格比简捷的系统设备维护和升级液晶显示画面的一致性具有多通道的开窗播放和全屏播放功能，所开窗口可任意移位缩放。
2、显示系统设计1）设计分析及系统概述液晶拼接部分，我们建议的系统配置如下：本方案由NEC MultiSync® X461UN 46寸液晶显示器拼接单元组成，组成4×6（行×列）液晶拼接墙，单屏分辨率为1366×768，整体分辨率达8196×3072，单屏亮度为700CD/M2，单屏对比度3000:1，基座或者壁挂高度根据用户情况定做，一般50－80CM。
液晶屏单元采用NEC公司专门为拼接开发的超窄边液晶显示器X461UN，黑色边框分别是(左：4.3mm；右：2.4mm;上：4.3mm；下：2.4mm)，拼接后边框缝隙仅仅只有6.7mm，单显示器宽度为1025.7MM,高度为579.8MM，厚度为128.1MM，4X6块组成的NEC液晶屏拼接组合墙。
长度为,高为。
尺寸图每个液晶拼接单元都有DVI、VGA接口和视频接口，2个RS232串口（输入和输出），数字接口通过数据线缆循环连接，RS232串口也互相串接一起，控制微机通过RS232设备控制调整显示器（一般情况无需调整）。
根据用户的需求，整个拼接墙每个屏或者任意组合的显示区域都可以显示不同的视频，并且每个窗口都可以在整个大屏中拖动到任意位置，实现全屏漫游。
效果图2）NEC MultiSync® X461UN 46英寸液晶显示器介绍NEC MultiSync® X461UN 46英寸液晶显示器采用升级版高精细大画面高档专业液晶板，影像展现色彩亮丽鲜明。
其革命性超窄边设计，以及简洁明朗专业外观，配合内置拼接模块，比较适用于多屏幕拼接，以及单屏公共显示。
超窄面板的46” NEC MultiSync X461UN 具备了屏幕到屏幕之间的距离仅仅只有7.3mm，几乎450%改进了NEC上一代大屏幕显示器的边框尺寸。
在数字标牌和广播应用中，X461UN显示器可以在视频墙上实现高达10x10矩阵的100个显示器拼接，建立一个总面积约平方米的画面。
对于拼接边缘出现的影像显示问题，给予高精度的补充，使得画面表现更加流畅。
¤专业级液晶面板和组件满足即使是最强大的数字标牌行业的要求。
¤1360 × 768的WXGA分辨率的真正16:9的长宽比，最高亮度为700流明，典型对比度3000:1 。
¤开创性的超窄面板的7.3mm（屏幕到屏幕）创建了一个几乎无缝电视墙。
¤TileMatrix™技术拼接视频墙（支持最多一个10x10矩阵的100个显示器拼接）。
¤内置扩展插槽支持无缝集成。
¤可选色彩校准解决方案，确保在单个和多个屏幕上实现色彩的一致性和高真实性，创造一个完全匹配的图像拼接环境。
