高压旋喷桩止水帷幕施工方法

合集下载

高压旋喷桩止水帷幕施工工艺

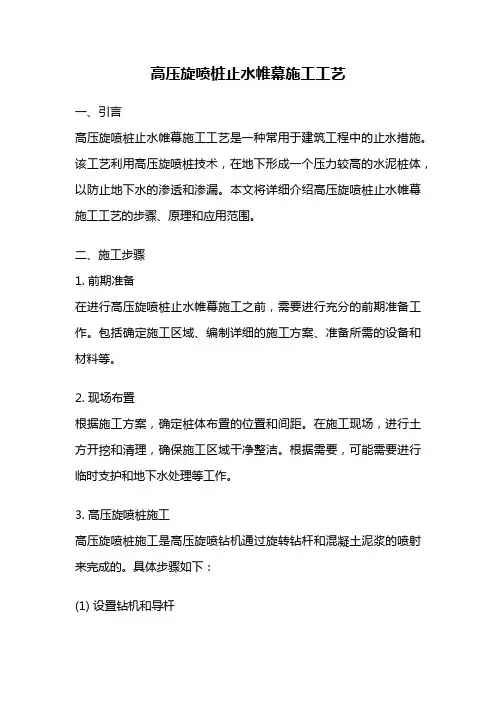

高压旋喷桩止水帷幕施工工艺一、引言高压旋喷桩止水帷幕施工工艺是一种常用于建筑工程中的止水措施。

该工艺利用高压旋喷桩技术，在地下形成一个压力较高的水泥桩体，以防止地下水的渗透和渗漏。

本文将详细介绍高压旋喷桩止水帷幕施工工艺的步骤、原理和应用范围。

二、施工步骤1. 前期准备在进行高压旋喷桩止水帷幕施工之前，需要进行充分的前期准备工作。

包括确定施工区域、编制详细的施工方案、准备所需的设备和材料等。

2. 现场布置根据施工方案，确定桩体布置的位置和间距。

在施工现场，进行土方开挖和清理，确保施工区域干净整洁。

根据需要，可能需要进行临时支护和地下水处理等工作。

3. 高压旋喷桩施工高压旋喷桩施工是高压旋喷钻机通过旋转钻杆和混凝土泥浆的喷射来完成的。

具体步骤如下：(1) 设置钻机和导杆将高压旋喷钻机设置在施工区域，并安装导杆。

导杆的作用是引导旋喷桩的钻杆，确保桩体的垂直度和稳定性。

(2) 钻孔根据施工方案和设计要求，使用高压旋喷钻机进行钻孔。

钻孔的深度和直径根据具体情况确定，通常为数米深度和几十厘米直径。

(3) 注浆在钻孔过程中，通过注浆管将混凝土泥浆注入孔内。

混凝土泥浆的配比和性能应符合设计要求，以确保桩体的强度和密实性。

(4) 提升钻杆完成钻孔和注浆后，使用液压系统提升钻杆，将混凝土泥浆在孔内形成桩体。

在提升钻杆的过程中，需要保持注浆管的稳定和密实，以避免桩体质量的影响。

(5) 桩顶处理完成桩体的施工后，对桩顶进行处理。

根据需要，可能需要进行切割、修整和打磨等工作，以确保桩顶的平整和美观。

三、工艺原理高压旋喷桩止水帷幕施工的原理是利用高压旋喷钻机的旋转和喷射作用，将混凝土泥浆喷射到地下，形成一个密实的桩体。

这个桩体可以阻挡地下水的渗透和渗漏，起到止水的作用。

在施工过程中，旋喷钻机通过旋转钻杆，使混凝土泥浆在钻孔中均匀分布。

同时，喷射出的混凝土泥浆形成一个压力较高的水泥桩体，并与周围土壤形成一体化的结构。

这种结构能够有效地防止地下水的渗透和渗漏，达到止水的效果。

高压旋喷止水帷幕

止水帷幕（高压旋喷）施工方案项目经理: 总工:编制:编制单位:1、施工工艺及技术参数2、施工流程及施工步骤3、主要施工机械设备4、工程进度及保证进度措施5、质量控制及保证措施6、安全文明措施防渗帷幕（高压旋喷）施工方案我部计划第一次沉井下沉时间为7月11日至8月9日。

为了防止沉井下沉过程中对土体形成渗透破坏而影响到大堤，根据设计要求在沉井下沉前将对沉井周边采取悬喷灌浆防渗帷幕处理。

一、工程概述第1层为1-2素填土，低强度高压缩性，层厚1.7〜4.6m, 顶面标高〜28.3^,层底标高24.0m〜26.6m。

第2层为6+3 软塑状粉质粘土，低强度高压缩性，层厚〜2.0m,层底标高 17.3〜24.2m。

第3层为7-2可塑状粘土，具中强度中压缩性，层厚〜2.0m,层底标高〜18.6m。

第4层为9+1、11-2、 11-3粉土和粉质粘土混合层，具低强度高压缩性，层厚〜5.8m,层底标高〜12.8m。

第5层为16含粘性土卵石，具高强度低压缩性，层厚〜5.0m,层底标高〜17.8m。

第6层为21-1硬塑状粘性，具高强度低压缩性，层厚〜4.5m,层底标高〜5.0m。

第7层为强风化板岩，具高强度低压缩性，层厚〜6.5m,层底标高〜-1.1m。

第8层为中风化板岩，高强度较高，层底未揭露。

二、施工前期准备1. 1前期试验在施工前先试验10根桩，做成桩试验，总结施工经验，确定适合本项目地质的高压水压力、浆液压力等技术指标。

针对不同的地层（软土层、岩层）使用适合的技术参数。

1.2施工技术参数（经验数据）1）高压水压力 P=3~8MPa；排量 75-100L/min。

2）空压机压力 P=0.7-0.8Mpa；排量 0.9m3/ min。

3）浆液压力 P=2-4Mpa；排量 80L/min。

4）进浆比重：三1.65。

5）喷杆提升速度：0.1-0.3m/min。

6）转速：20-40r/min7）水泥浆采用32.5号普通硅酸盐水泥三、施工工艺1.1施工工艺本工程采用三重管高压旋喷灌浆工艺进行施工，其施工原理是利用高压水流喷射切割土体，使用气体包裹高压水流，以便水流射程较远，切割半径较大，与此同时水泥浆液随即充填进入被水切割的空间，从而形成水泥浆和泥砂混合物。

高压旋喷桩止水帷幕施工方案

高压旋喷桩止水帷幕施工方案目录一、编制依据 (2)（一）现场图纸及资料文件 (2)（二）国家规范标注及行业法律法规要求 (3)二、工程概况 (3)（一）基本概况： (3)（二）旋喷止水帷幕分部工程概况： (4)三、施工部署与准备 (10)（一）组织机构 (10)（二）旋喷止水施工平面总体部署与安排 (11)（三）施工准备 (14)四、旋喷止水施工方法 (15)（一）旋喷止水施工原理及工艺流程： (15)（二）旋喷桩施工方法 (16)五、质量标准及检查措施 (19)（一）旋喷桩施工技术标准 (19)（二）施工检查内容 (19)（三）成桩质量检查 (20)六、质量保证措施 (20)七、安全生产保证措施 (22)（一）施工现场 (22)（二）机械操作安全技术要点 (23)（三）施工用电安全保证技术要点 (23)八、旋喷桩施工预案 (24)（一）固结体强度不均匀、缩颈 (24)（二）压力上不去 (25)（三）压力骤然上升 (25)（四）钻孔沉管困难偏斜、冒浆 (25)（五）固结体顶部下凹 (26)一、编制依据二、工程概况（一）基本概况：XXXX广场项目位于湖南省XX市岳塘区芙蓉路北、晓塘路南、月华东路、月华西路之间。

占地面积256亩，总建筑面积为88.6万平方米，其中地上面积为71.9万平方米，地下16.7万平方米。

由购物中心、酒店、写字楼、公寓、住宅、室外商业街、商铺组成。

工程性质为住宅及公共建筑。

（二）旋喷止水帷幕分部工程概况：1、旋喷止水帷幕设计情况：（1）由于场地内地下水位较高，且坑壁内砾砂⑤和圆砾⑥为强透水性地层，场地周边为道路，大面积的降水可能造成路面沉陷，建筑物不均匀沉降。

为防止基坑开挖及基础施工过程中出现流砂、突涌等导致基坑失稳、威胁施工人员及周边建（构）筑物安全，大地块采用旋喷止水帷幕进行隔水。

本工程止水帷幕设计为两种形式：形式一：旋挖桩+桩间止水主要用于项目A地块北侧、西侧，旋挖桩设计直径为1米，间距2米，桩间采用两根直径800mm旋喷桩止水，旋喷桩之间相互咬合20公分，大样图如下：A区西侧、北侧旋挖支护段旋喷止水布置图形式二：旋喷连续咬合止水主要用于B地块及A地块东侧区段，采用单排旋喷桩连续咬合止水，选碰撞设计直径800mm，旋喷桩之间相互咬合20公分，大样图如下：为达到隔水效果，根据图纸设计要求，旋喷桩在顶部及底部进入弱透水层至少1.5米，根据大地块详勘报告资料，地下第4层粉质粘土层及第7层粘土层为弱透水层，实际旋喷深度至少穿透第7层粘土层1.5米，高出第四层粉质粘土1.5米。

高压旋喷桩止水帷幕施工方案

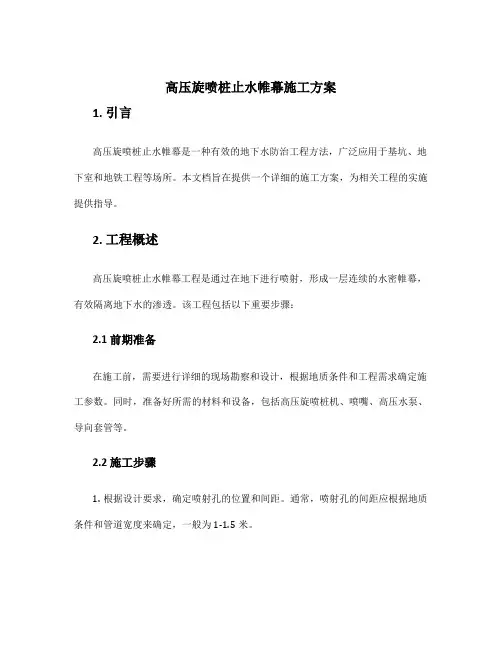

高压旋喷桩止水帷幕施工方案1. 引言高压旋喷桩止水帷幕是一种有效的地下水防治工程方法，广泛应用于基坑、地下室和地铁工程等场所。

本文档旨在提供一个详细的施工方案，为相关工程的实施提供指导。

2. 工程概述高压旋喷桩止水帷幕工程是通过在地下进行喷射，形成一层连续的水密帷幕，有效隔离地下水的渗透。

该工程包括以下重要步骤：2.1 前期准备在施工前，需要进行详细的现场勘察和设计，根据地质条件和工程需求确定施工参数。

同时，准备好所需的材料和设备，包括高压旋喷桩机、喷嘴、高压水泵、导向套管等。

2.2 施工步骤1.根据设计要求，确定喷射孔的位置和间距。

通常，喷射孔的间距应根据地质条件和管道宽度来确定，一般为1-1.5米。

2.利用导向套管保持喷射孔的稳定，避免侧壁坍塌。

将导向套管逐渐推入地下，直至达到设计要求的深度。

3.将高压旋喷桩机和高压水泵连接好，并将喷嘴插入导向套管中。

调整喷嘴的角度和喷射压力，确保喷射孔内的水泥浆能够充分混合。

4.开始喷射，将水泥浆以高压喷射到地下。

喷射过程中要注意喷射速度和喷射压力的控制，以及均匀喷射，确保止水帷幕的质量和连续性。

5.喷射完成后，进行质量检验。

主要包括测量止水帷幕的厚度和密实度，确保达到设计要求。

6.移动喷射设备和导向套管，继续进行下一孔的喷射，直至完成所有喷射孔的施工。

2.3 施工注意事项•在施工过程中，要定期检查设备的工作状态，确保安全可靠。

•喷射孔位置的选择应避免与其他地下设施和管线冲突。

•喷射孔周围的地表要进行保护措施，避免泥浆污染和坍塌。

•施工过程中要密切观察地下水位和周围环境变化，及时调整喷射参数。

3. 质量控制为了确保高压旋喷桩止水帷幕工程的质量，需要进行一系列的质量控制措施：•对材料进行检验，确保符合相关标准。

•进行施工前和施工中的质量检查，包括喷射孔的深度、喷射压力和角度等。

•定期抽检已喷射孔的止水效果，确保止水帷幕的连续性和质量。

•进行施工后的终验，检验止水帷幕的厚度和密实度是否符合要求。

地下车库基坑双管高压旋喷桩帷幕止水施工方案

地下车库基坑双管高压旋喷桩帷幕止水施工方案1. 项目背景地下车库的基坑是地下结构工程中一个重要的部分，基坑施工过程中，防水工作尤为关键。

而双管高压旋喷桩是一种常用的基坑支护结构，对于止水效果要求较高的地下车库项目，帷幕止水施工方案尤为重要。

2. 施工原理双管高压旋喷桩是一种基坑支护结构，通过高压旋喷技术将水泥浆料喷射到地下，形成一定直径的喷桩。

在地下车库基坑边缘区域施工时，需采用帷幕止水技术，通过旋喷桩施工构筑止水帷幕，防止地下水倒灌。

3. 施工步骤3.1 前期准备在进行双管高压旋喷桩帷幕止水施工之前，需要对现场进行勘测评估，制定施工方案并获得相关许可证。

确保施工区域周边的建筑物和管线等不受到损害。

3.2 设备搭建搭建高压旋喷设备，包括旋喷机、水泥浆料输送管道等。

检查设备是否运行正常，保证施工顺利进行。

3.3 施工液体配置根据施工设计要求，配置适量的水泥浆料，确保浆液的流动性和均匀性。

3.4 施工作业按照设计要求和施工方案，进行双管高压旋喷桩的施工，形成地下支护结构。

同时，利用高压旋喷技术形成帷幕止水结构，防止地下水渗透。

3.5 施工质量控制施工过程中，应根据技术标准和要求对施工质量进行监控和检测，确保止水效果达到设计要求。

4. 施工注意事项•施工过程中需保持施工现场整洁，避免杂物掉落到基坑内部。

•施工人员应严格按照操作规程进行操作，确保施工安全。

•帷幕止水结构应保持一定的厚度和连续性，避免漏水风险。

5. 施工后维护完成双管高压旋喷桩帷幕止水施工后，需对施工结构进行定期检查和维护，确保基坑支护结构的稳定性和止水效果持久。

6. 结束语地下车库基坑双管高压旋喷桩帷幕止水施工方案是地下结构工程中关键的施工环节，通过科学合理的施工方案和规范的施工操作，可以有效确保地下车库工程的安全和质量。

希望本方案能够为相关项目的施工提供参考和指导，达到预期的施工效果。

高压旋喷桩止水帷幕施工方案

高压旋喷桩止水帷幕施工方案本文介绍了长江南京段上游过江通道左汊隧道浦口明挖段基坑围护及加固工程的施工方案。

该工程采用高压旋喷桩作为止水帷幕，桩径为φ800，施工过程中使用二重管法。

地质条件为粉质粘土、淤泥质粉质粘土和粉土。

旋喷桩是一种新的加固土体和止水帷幕的方法。

施工流程一般先用钻机引孔，再用高压泵将水泥浆液通过特殊注浆管端头的喷嘴，以高速喷入土层。

喷嘴在喷浆液时，一面缓慢旋转，一面徐徐提升，高压喷出的浆液不断切削土层，并使强制切削下来的土体与浆液充分混合，最后在喷射力的有效射程范围内形成一个混合物圆形凝柱体。

施工方法为先用钻机引孔，再用旋喷机喷射，将开孔和灌注桩体同时进行，一次成桩。

在施工过程中，需注意防止管外泥砂或管内水泥浆小块堵塞喷嘴。

钻机需平置于牢固坚实的地方，钻杆对准孔位中心，偏差不超过5cm。

制浆时，需按照顺序往管内输送高压浆液和压缩空气，胶带将注浆喷头下到预定位置，然后启动高喷台车、空气压缩机和主机钻进扩桩。

旋喷桩的直径、长度、竖直度、偏差符合设计要求。

检验方法：测量旋喷桩的直径、长度、竖直度、偏差。

3）强度项目：旋喷桩的抗压强度符合设计要求。

检验方法：取样试验，符合强度标准。

2）质量控制1）水泥浆的配合比应根据设计要求进行调整，严格控制水灰比。

2）注浆过程中，应注意检查各项参数，确保注浆质量。

3）施工过程中，应严格按照操作规程进行，确保施工质量。

4）施工结束后，应进行质量检验，确保旋喷桩质量符合设计要求。

旋喷桩的桩体深度、直径、强度和渗透系数等必须符合设计要求。

检验方法包括钻孔取样检验、标准贯入试验和开挖检查。

冒浆体试块试验也是必要的，以便判断强度参数。

冒浆体应在喷射后期，即水泥与土混合状态较接近地下实际混合状态时取样。

钻孔取芯的方法可用于检查桩体均匀性和抗压强度。

旋喷桩的允许偏差和检验方法应符合规定。

具体项目的允许偏差和检验方法应符合下表的规定。

在旋喷桩施工前，必须进行水平和垂直校正，确保钻杆与桩位吻合，偏差控制在10毫米以内。

高压旋喷桩止水帷幕施工方案

高压旋喷桩止水帷幕施工方案1. 简介高压旋喷桩止水帷幕是一种常用于地下工程中的止水施工技术。

通过高压水射流和土体的旋转作用，形成带状的混凝土墙体，以达到隔水的效果。

本文将详细介绍高压旋喷桩止水帷幕的施工方案。

2. 施工准备在进行高压旋喷桩止水帷幕施工前，需完成以下准备工作：2.1 设计和方案准备根据地下工程需要，进行止水帷幕的设计和方案准备。

确定止水帷幕的深度、宽度以及间距等关键参数。

2.2 材料准备准备所需的混凝土材料、高压水射流设备、旋喷桩钻杆、钢筋和膨胀剂等。

确保所用材料符合相关标准，并保证质量。

2.3 人员配备配置专业的施工队伍，包括工程师、技术人员和操作人员等，确保施工过程的安全和顺利进行。

3. 施工步骤高压旋喷桩止水帷幕的施工步骤包括以下几个环节：3.1 预处理在施工地点，先清理地表杂物和泥土，确保施工区域的干净整洁。

同时还需对地表附近的地下设施进行标记和保护。

3.2 定位和标定根据设计要求，在施工区域进行定位和标定。

确保止水帷幕的位置准确无误。

3.3 钻孔使用旋喷桩钻杆进行钻孔，在设定的位置上进行钻孔作业。

钻孔的深度和间距需根据设计要求进行控制。

同时，在钻孔过程中，要注意钻孔机械的稳定和安全。

3.4 高压水射流通过高压水射流设备，将高压水射流注入钻孔中。

高压水射流的压力和流量应根据设计要求进行调节，以确保水射流能够有效清除钻孔内的土体。

3.5 注浆在进行高压水射流的同时，使用混凝土和膨胀剂进行注浆。

注浆料的配比和注浆方式需根据实际情况进行调整。

3.6 钢筋布置在注浆完毕后，根据设计要求，在止水帷幕的中心位置布置钢筋。

钢筋的种类和数量应符合相关标准。

3.7 桩身回填待止水帷幕的混凝土充分凝固后，进行桩身回填工作。

回填材料的种类和压实量应根据设计要求进行控制。

4. 施工质量控制在高压旋喷桩止水帷幕的施工过程中，需要进行严格的质量控制以确保施工质量。

以下是几个常用的质量控制措施：•检查钻孔的位置、深度和间距是否符合设计要求。

高压旋喷桩止水帷幕施工方案

青浦区崧泽大道（诸光路~涞港路）道路改建工程高压旋喷桩止水帷幕施工组织设计目录一、工程概况二、施工流程及施工方法三、施工机械设备及主要技术参数四、旋喷桩质量五、旋喷桩安全保证措施青浦区崧泽大道（诸光路~涞港路）道路改建工程高压旋喷桩止水帷幕施工方案一、工程概述青浦区崧泽大道（诸光路~涞港路）道路改建工程泵井基坑围护结构采用高压旋喷桩作为止水帷幕，高压旋喷桩桩径为φ600。

二、施工流程及施工方法旋喷桩是在普通化学注浆法的基础上发展起来的加固土体和止水帷幕的一种新方法，是采用高压射水切削土体，同时高压注入设计浆液对土体进行加固的一项技术。

（1）施工流程：旋喷桩施工过程中一般先用钻机引孔，用高压泵（一般为25MPa）将水泥浆液通过特殊注浆管端头的喷嘴（ф1.8），以高速喷入土层，喷嘴在喷浆液时，一面缓慢旋转（10rpm）、一面徐徐提升（10～15cm/min），高压喷出的浆液不断切削土层，并使强制切削下来的土体与浆液充分混合，最后在喷射力的有效射程范围内形成一个混合物圆形凝柱体。

施工流程详见旋喷注浆施工工艺流程。

（2）施工方法：施工时首先用钻机引孔，再用旋喷机喷射，即先把浆液管下到预定加固范围最深点，然后自下而上进行高压喷射注浆切割土体，将开孔和灌注桩体同时进行，一次成桩，其工作步骤为：1）钻机就位：钻机需平置于牢固坚实的地方，钻杆对准孔位中心，偏差不超过5cm。

2）钻孔下管：钻孔的目的是将注浆管顺利置入预定位置，在下管过程中，需防止管外泥砂或管内水泥浆小块堵塞喷嘴，可用胶带封死喷头，当注浆喷头下到预定位置（预定加固范围最深点），按照顺序往管内输送高压浆液和压缩空气，胶带将自动崩开。

3）制浆：根据不同地层选取不同注浆材料，本项目旋喷桩止水帷幕注浆材料采用海螺牌普通硅酸盐水泥（42.5#），水泥浆液的水灰比为0.8。

4）试管：当注浆管置入土层预定深度后应用清水试压，若注浆设备和高压管路安全正常，则可搅拌制作水泥浆开始高压注浆作业。

旋喷桩止水帷幕施工工法

旋喷桩止水帷幕施工工法一、前言该工法产生于青藏线雪水河大桥的基础施工工程，在工期紧迫而又不可能采用钢围堰施工的情形下，对于水深达12米的3＃～8＃墩，施工单位采用了水中筑岛的方法，成功地在短时间内完成了水中承台的修整。

利用旋喷桩形成止水帷幕在铁路施工工法中属于首例，该帷幕施工成本低，施工快捷。

该工法解决了喷浆材料的配比和施钻工艺，两层相互咬合的旋喷柱桩形成的帷幕，起到了很好的止水和支撑作用，达到了允许内外水位差8米的良好效果。

二、工法特点1.技术方案简便易行，施工工艺简洁明了，能迅速打开施工局面，缩短工期；2.材料来源广阔，为32.5R普通硅酸盐水泥。

外加剂可用水玻璃、三乙醇胺等；3.对整体工程来说，工作面大，人员、机械在陆地上作业，操作安全；4.与双壁钢围堰相比投入小，经济效益显著。

三、适用范围在淤泥、粘性土、黄土、砂土、人工填土，卵（砾）石粒径＜200mm、含量小于30％的砂砾土等地质条件下，可用作挡土挡水围堰、止水防渗帷幕，进行深水承台基坑开挖及基础施工，也可进行软基加固，以提高地基承载力。

四、工艺原理粉喷桩相互交联咬合，达到防渗止水；通常粉喷桩只能承受一定的轴向力，但利用形成的圆形闭环拱顶原理，则可以承受侧向土压。

五、施工工艺㈠施工工艺流程图(见图1):图1 施工工艺流程图㈡操作要点1.注浆材料和配比采用32.5R普通硅酸盐水泥浆，水灰比1∶1；为提高旋喷帷幕的早期强度，加快承台基坑施工进度，可掺入水玻璃、三乙醇胺。

2.旋喷帷幕的工艺参数确定先施工试验桩并根据桩身材料的抗压强度、抗剪强度、桩身完整性、均匀性、抗渗性等确定施工相关参数。

以旋喷帷幕直径15.50米，旋喷桩直径0.6米为例，各参数如下：⑴喷射压力：（20～22）MPa⑵旋喷提升速度：（18～22）厘米／分钟⑶喷嘴直径：1×3mm、2×2.5mm⑷水灰比： 1∶1⑸水玻璃掺量：4.5％⑹三乙醇胺掺量：0.05％（冬季施工用）(7)筑岛填料：砂砾土,渗透系数10-2cm/s(8)桩长14米左右，以深入原河床不小于1.5米为准(9)总桩数200根(10)同排桩间交联0.1m，内外排桩交联0.09m3.旋喷帷幕力学强度与抗渗率设计指标（见表1）：表1 旋喷帷幕力学强度与抗渗率设计指标表4.孔位布置旋喷帷幕是由多个旋喷桩单体相互交联而成，因此在桩位平面布置上必须保证帷幕的连续性，布孔按双排布孔形成帷幕(见图2)：图2 旋喷桩桩位平面布置图置5.旋喷帷幕施工控制⑴准备工作的检查：喷射注浆前检查高压设备和管路系统，其压力和流量满足技术要求，注浆管及喷嘴内无杂物，如有则清除干净，注浆管接头密封良好。

地下车库基坑双管高压旋喷桩帷幕止水施工方案

地下车库基坑双管高压旋喷桩帷幕止水施工方案一、工程概况地下车库基坑是指位于地面以下的停车场。

由于地下车库处于地下水位以上，且周围地质条件较差，因此在基础施工过程中必须进行防水措施，确保地下停车场不受地下水渗漏的影响。

本施工方案将采用双管高压旋喷桩帷幕止水技术，实现地下车库基坑的有效防水。

二、方案描述1.项目准备1.1项目责任人组织施工人员进行技术培训，确保施工人员熟悉施工工艺，了解施工过程中的安全措施和注意事项。

1.2项目责任人同地质勘探单位对基坑周边地质进行勘探，确定地层情况和地下水位。

1.3根据勘探结果和设计要求，确定双管高压旋喷桩帷幕的深度、间距和止水效果要求，并制定施工计划。

1.4采购和整理施工所需要的材料和设备。

2.施工准备2.1划定施工区域，并将施工区域进行围护隔离，确保施工过程安全。

2.2施工区域清理，清除杂物和水泥渣，保持地表整洁。

2.3确定桩位和桩序，绘制桩位平面图，并在现场设立参考点进行测量和记录。

3.施工工序3.1基坑边界桩3.1.1依据设计要求，在基坑外围进行基坑边界桩的布设，形成边界桩线。

3.1.2在边界桩线上选取合适位置，进行示坑和挖过程中的装配桩施工，确保边界的桩位准确。

3.2钻孔3.2.1根据施工计划，确定双管高压旋喷桩帷幕钻孔的位置和间距。

3.2.2使用高压旋喷钻机进行钻孔，钻孔直径根据设计要求确定，同时要保证钻孔的垂直度和孔径的一致性。

3.3桩体施工3.3.1在钻孔口进行清孔和定盲孔。

清孔是指清除钻孔中的泥浆、泥沙等杂物，以确保桩体的紧密接触和支护效果。

定盲孔是指在钻孔中底进行喷浆或注浆，形成一个密闭的环境，以防止地下水涌入钻孔中。

3.3.2使用高压旋喷桩机进行喷浆处理，将高强度水泥浆注入钻孔中，形成桩体，提高周围土体的强度和密实性。

4.施工质量控制4.1在施工过程中，根据施工记录进行质量控制，确保桩体的密实性和止水效果符合设计要求。

4.2桩顶和挂筋的控制，确保施工过程中的标高控制准确。

高压旋喷桩止水帷幕施工方案

高压旋喷桩止水帷幕施工方案一、引言高压旋喷桩止水帷幕施工是一种常见的地下工程防水措施，通过将高压旋喷桩灌注至地下，形成一道防水屏障，有效阻止地下水的渗漏。

本文将详细介绍高压旋喷桩止水帷幕施工的方案及步骤。

二、施工准备在施工前，需要做好以下准备工作：1. 完成勘察和设计工作，确定施工位置和层数。

2. 分析地质情况，了解地下水位和土层类型。

3. 准备所需施工设备和材料，包括旋喷桩机、管道、水泥、砂浆等。

三、施工步骤1. 施工准备a. 将施工设备和材料运送至施工现场。

b. 根据设计要求搭设工地围挡，并设置施工通道。

2. 地层处理a. 根据地质情况，选择合适的地层处理方式，如挖土、冲洗泥浆等。

b. 清理地表杂物，确保施工区域干净整洁。

3. 旋喷桩施工a. 使用旋喷桩机在指定位置孔深旋喷高压旋喷桩。

b. 控制旋喷桩施工的角度和速度，确保桩身的密实。

4. 帷幕连续施工a. 旋喷桩成孔后，立即进行帷幕施工，确保连续性。

b. 连续旋喷桩，直至达到设计要求的长度。

5. 帷幕封顶a. 达到设计要求的施工深度后，进行帷幕封顶处理。

b. 封顶过程中要控制好水泥浆的浆液含量和混合物的比例。

6. 后续处理a. 施工完成后，对施工现场进行清理，确保环境整洁。

b. 对施工过程进行检查和评估，及时解决存在的问题。

四、质量控制1. 监测控制a. 在施工过程中，通过安装水位监测仪器等设备，监测地下水位的变化。

b. 实时监测帷幕施工过程中的施工参数，如注浆压力、流量等。

2. 质量验收a. 对施工现场进行巡视，并进行质量验收，确保施工质量达到设计要求。

b. 采集样本进行试验，对帷幕的抗渗性能进行评估。

五、安全措施1. 进行必要的施工安全培训，确保施工人员了解和掌握安全操作规程。

2. 合理设置施工警示标志，确保施工现场的安全通畅。

3. 定期检查施工设备和工具的安全状况，及时维修或更换。

六、总结通过高压旋喷桩止水帷幕施工方案，可以有效地解决地下工程中的渗水问题，保障工程的安全和稳定。

高压旋喷桩止水帷幕施工工艺

高压旋喷桩止水帷幕施工工艺引言：高压旋喷桩止水帷幕是一种常用的地下工程施工技术，可以有效地防止地下水渗透和土体失稳。

本文将详细介绍高压旋喷桩止水帷幕的施工工艺及其应用。

一、高压旋喷桩止水帷幕的定义和作用高压旋喷桩止水帷幕是通过高压旋喷桩施工技术将水泥浆液喷注到地下，形成连续的水泥墙，以阻止地下水渗透。

它在地下工程中起到了防水、防渗和加固土体的作用，广泛应用于地铁隧道、地下车库、基坑工程等。

二、高压旋喷桩止水帷幕的施工工艺高压旋喷桩止水帷幕的施工工艺包括以下几个关键步骤：1. 地质勘察和设计：在施工前，需要进行地质勘察，了解地下水位、土体的性质和地下工程的要求。

根据地质勘察结果，设计出适合的高压旋喷桩止水帷幕的参数和施工方案。

2. 现场准备：在施工现场，需要准备好所需的施工机械设备，如高压旋喷桩机、混凝土搅拌机、输送泵等。

同时，还需要准备好水泥、骨料和其他辅助材料。

3. 施工孔洞准备：根据设计要求，在地下挖掘出一系列的孔洞，孔洞的直径和间距根据具体情况而定。

孔洞的挖掘可以采用机械挖掘或人工挖掘的方式。

4. 高压旋喷桩施工：在孔洞中，通过高压旋喷桩机将水泥浆液喷注到地下。

高压喷注的过程中，需要控制好喷注的速度和压力，保证喷注的均匀和稳定。

同时，还需要根据设计要求，控制好喷注的深度和间距。

5. 桩身固化和硬化：高压旋喷桩喷注完成后，需要等待一定的时间，让水泥浆液充分固化和硬化。

通常情况下，需要等待24小时以上，才能进行后续施工。

6. 后续施工：高压旋喷桩止水帷幕施工完成后，可以进行后续的地下工程施工。

在后续施工中，需要注意避免对已施工的高压旋喷桩帷幕进行损坏。

三、高压旋喷桩止水帷幕的优点和应用范围高压旋喷桩止水帷幕具有以下几个优点：1. 施工效率高：高压旋喷桩止水帷幕的施工速度快，可以在较短的时间内完成大面积的施工。

2. 施工质量好：高压旋喷桩止水帷幕可以形成连续的水泥墙，具有较高的密实度和强度，能够有效地阻止地下水渗透。

高压旋喷桩止水帷幕施工工艺

高压旋喷桩止水帷幕施工工艺是一种常用的地下水防治工程方法，主要用于地下水位较高或需要阻止地下水渗透的工程中。

下面是高压旋喷桩止水帷幕施工工艺的步骤：
1. 地面准备：清理施工区域，确保施工区域平整、无障碍物。

2. 钻孔：使用旋喷钻机进行钻孔，钻孔深度根据工程需要确定。

钻孔直径一般为300-600毫米。

3. 钻孔清洗：在钻孔过程中，使用高压水射流清洗孔壁，将孔内的泥土和杂质冲洗出来，确保孔壁干净。

4. 钻孔灌浆：在钻孔过程中，同时进行钻孔灌浆。

灌浆材料一般为水泥浆或聚合物浆料，通过灌浆管将浆料注入孔内，填充孔隙，加固孔壁。

5. 钻孔扩径：根据设计要求，对部分钻孔进行扩径处理，以增加止水帷幕的宽度和稳定性。

6. 钻孔连接：将相邻的钻孔通过连接管进行连接，形
成连续的止水帷幕。

7. 喷射混凝土：使用高压旋喷机将混凝土喷射到钻孔中，形成止水帷幕。

喷射混凝土的配合比和喷射压力需要根据工程要求进行调整。

8. 桩头处理：对喷射混凝土的桩头进行修整和加固，确保止水帷幕的质量和稳定性。

9. 检测和验收：对施工完成的止水帷幕进行检测和验收，确保其达到设计要求和施工标准。

以上是高压旋喷桩止水帷幕施工工艺的基本步骤，具体的施工工艺还需要根据具体工程情况进行调整和优化。

北京路一标高压旋喷桩止水帷幕施工方案

北京路一标高压旋喷桩止水帷幕施工方案一、项目概况二、工程特点1.地下水位较高，约为5米左右。

2.地质情况复杂，地下存在大量砂、黏土和岩石。

三、工程原理基于高压旋喷桩止水帷幕技术的原理，通过在施工过程中旋转钻杆，同时向钻孔中注入水泥浆料，形成一个连续、致密、承载力较大的桩体，从而阻止地下水渗透，实现止水效果。

四、施工步骤1.勘察设计：根据工程的需要，进行地质勘察和设计，确定施工要求和方案。

2.设备准备：准备好旋喷桩机、钢筋、水泥、搅拌器等施工所需设备和材料。

3.施工准备：在施工现场进行标志、测量和场地清理等工作，确保施工区域安全和整洁。

4.孔洞钻凿：采用高压旋喷桩机，通过旋转钻杆进行孔洞的钻凿，钻孔直径及深度根据设计要求确定。

5.注浆施工：在钻孔中注入水泥浆料，以高压旋喷的方式进行注浆，确保注浆浆液沉积在孔洞周围形成致密的止水帷幕。

6.钢筋安装：在注浆完成后，立即在孔洞内安装预埋钢筋，以增强止水帷幕的强度和稳定性。

7.验收与监测：在施工过程中对实施的旋喷桩进行验收和监测，确保施工质量。

8.完工处理：施工完成后，对施工现场进行清理，恢复原貌。

五、安全措施1.施工人员必须经过专业培训和持有相应的操作证书。

2.施工现场必须有专人负责安全管理，防止事故的发生。

3.施工现场必须配备消防器材和急救设备，以确保施工过程中的安全。

4.遵守相关法律法规，如安全作业指导书、环保要求等。

六、质量控制1.施工材料必须符合相关标准，如水泥、钢筋等。

2.严格按照设计要求进行施工，确保孔洞直径、深度和间距等符合要求。

3.注浆浆液的配比需根据地下水位和地质情况进行调整，确保止水效果。

4.钢筋安装应符合相关要求，且钢筋的稳固可靠。

5.施工过程中进行检测和监测，发现问题及时进行处理和调整。

七、环境保护1.采取防尘措施和沉水帷幕技术，减少施工对周边环境的影响。

2.施工现场的废弃物需进行分类和妥善处理，确保环保要求。

3.施工完成后，对施工现场进行清理，恢复原貌。
