串联分压并联分流1. 引言在电路中，串联分压和并联分流是两种常见的电路连接方式。
它们在电子领域中广泛应用于信号处理、功率传输和电路设计等方面。
本文将详细介绍串联分压和并联分流的原理、应用和计算方法。
2. 串联分压2.1 原理串联分压是一种将电压按比例分配的方法，通过将多个电阻依次连接在一起，使得输入电压在各个电阻上按照一定比例进行分压。
2.2 应用串联分压常用于以下情况： - 模拟信号采样：在模拟信号采样过程中，为了保证输入信号不超过模数转换器（ADC）的工作范围，可以使用串联分压将信号降低到合适的范围。
- 电源稳压：当需要从一个较高的电源中获得一个较低的稳定电压时，可以使用串联分压来实现。
- 增益控制：在放大器设计中，可以使用串联分压来调整放大器的增益。
2.3 计算方法假设有n个电阻串联，电阻分别为R1、R2、…、Rn，输入电压为Vin。
根据欧姆定律，可以得到每个电阻上的电压为：V1 = Vin * (R1 / (R1 + R2 + … + Rn)) V2 = Vin * (R2 / (R1 + R2 + … + Rn)) … Vn = Vin * (Rn / (R1 + R2 + … + Rn))3. 并联分流3.1 原理并联分流是一种将电流按比例分配的方法，通过将多个电阻并联连接在一起，使得总输入电流在各个电阻上按照一定比例进行分流。
3.2 应用并联分流常用于以下情况： - 信号采样：在模拟信号采样过程中，为了避免对被测对象造成干扰，可以使用并联分流来降低对被测对象的负载。
- 传感器接口：在传感器接口设计中，为了满足传感器的输入要求和保护传感器本身，在传感器和控制系统之间常常使用并联分流。
3.3 计算方法假设有n个电阻并联，电阻分别为R1、R2、…、Rn，输入电流为Iin。
根据欧姆定律，可以得到总电阻为：1 / Rt = 1 / R1 + 1 / R2 + … + 1 / Rn根据并联电路的特性，可以得到每个电阻上的电流为：I1 = Iin * (Rt / R1) I2 = Iin * (Rt / R2) … In = Iin * (Rt / Rn)4. 总结串联分压和并联分流是电子领域中常见的电路连接方式。
串联分压并联分流公式
串联分压并联分流公式串联分压并联分流公式是一种有效的能源利用方式，它可以将能源从一个源转移到多个目的地，并且能够更有效的利用能源。
这种方式可以把一个低压源分配到多个比较高的压力来源中，以节约能源。
原理串联分压并联分流（SPP）公式是一种利用多个并联分压器（PV）从一个源转移能量的并联过程。
一个并联分压器可以将低压分解成多个高压，从而更有效的利用能源。
这种方式的优点是，可以在一个源中分配大量的能量，以满足多个目的地的能源需求，从而节约能源。
应用串联分压并联分流公式已被广泛应用于电力与电能领域，用于分配低压电到多个高压电能中。
它也可以应用于汽车行业，分配多层液体，如润滑油、消耗品等，达到有效节约能源的效果。
此外，这种方式也可被用于通风设备，加快通风空气的流动，从而更有效的分配有效密度的空气。
计算计算串联分压并联分流的公式是非常简单的，只需要计算并联分压器（PV）的数量以及输入的低压源的压力，就可以计算出输出的高压源的大小以及数量。
其计算公式为：Y=PV1xPV2xPV3x…xPVn其中，Y表示输出的高压源的大小，P表示输入的低压源的压力，V1,V2,V3…Vn表示的是并联分压器的数量。
工程应用串联分压并联分流技术应用于电力工程，利用高压电源分离低压电源，用多级分压器把高压电源分解为多个低压电源。
这样可以减少能源的浪费，提高能源的利用效率，节约电力费用。
SPP技术可以把低压电源的功率从一个源分配到多个比较高的压力，节省电力消耗。
同样，这种方式也可以用于汽车工业，将汽车机油多级分压，节省燃料消耗和潜在的环境污染。
结论串联分压并联分流公式是一种有效的能源使用方式，可以有效的分配低压电到多个高压电能中，以及将低压液体转移到多个高压液体中，从而节约能源。
它的优点是可以从一个源转移大量的能量，以满足多个目的地的能源需求，从而节约能源。
总的来说，串联分压并联分流技术是一种有效的节能技术，有助于节约能源，减少对环境的影响。
串并联的分流分压公式
串并联的分流分压公式在我们学习电学的奇妙世界里，串并联的分流分压公式就像是打开电路奥秘之门的神秘钥匙。
先来说说串联电路，想象一下，电流就像一群排着整齐队伍的小朋友，一个接一个地通过电阻。
在串联电路中，电流可是很“团结”的，无论经过哪个电阻，电流的大小都保持不变。
但电压就不一样啦，它会根据电阻的大小来分配。
这就好比一群小朋友在分糖果，电阻大的就像比较贪心的小朋友，会分到更多的“电压糖果”。
串联电路的分压公式是：U1 / U2 = R1 / R2 。
这公式看起来有点抽象，咱们来举个例子。
假设一个串联电路里有两个电阻，R1 是3 欧姆，R2 是 6 欧姆，电源电压是 9 伏。
那根据分压公式，R1 两端的电压 U1就是 3 伏，R2 两端的电压 U2 就是 6 伏。
是不是一下子就清楚了？我还记得之前给学生们讲这个知识点的时候，有个调皮的小家伙举手问我：“老师，这电压怎么就像分糖果一样分啦？”我笑着回答他：“你想想呀，电阻大的就像是胃口大的小朋友，自然需要更多的‘能量糖果’，也就是电压啦。
”全班同学都哈哈大笑，在笑声中，大家对这个知识点的印象也更深了。
再聊聊并联电路，这可和串联电路大不一样。
在并联电路中，电压就像是大家共同拥有的一个大蛋糕，每个支路的电压都相等。
而电流呢，则会根据电阻的大小来分流。
电阻小的支路，就像一条宽敞的大路，电流会欢快地流过；电阻大的支路，就像一条狭窄的小路，电流就会流得少一些。
并联电路的分流公式是：I1 / I2 = R2 / R1 。
比如说，有两个电阻并联，R1 是 2 欧姆，R2 是 4 欧姆，总电流是 6 安。
那通过 R1 的电流 I1 就是 4 安，通过 R2 的电流 I2 就是 2 安。
有一次在实验室做实验，同学们分组连接并联电路，测量电流和电阻。
有一组同学怎么测都不对，急得满头大汗。
我过去一看，原来是他们把电流表接错位置了。
我帮他们调整好，看着他们重新测量出正确的数据，那兴奋的样子，让我也感到特别有成就感。
串联分压并联分流原理 -回复
串联分压并联分流原理-回复串联分压并联分流原理在电路中起着至关重要的作用。
它是电路中分压分流的基本原理，用于控制电信号的传输和功率分配。
本文将详细讨论串联分压并联分流原理以及它在电路设计和应用中的重要性。
首先，我们来了解一下串联分压的原理。
串联分压是指将电压在电路的不同分支中按照一定的比例分配的过程。
在串联分压电路中，多个电阻或其他元件连接在一起，在这个连接中，电压将按照电阻的比例分配。
这种分配是通过欧姆定律来实现的，即V=IR，其中V是电压，I是电流，R是电阻。
根据欧姆定律，电阻越大，电流越小，相应的，电压也会跟着分配得更少。
因此，在串联分压电路中，电压的大小将根据每个元件的电阻值进行分配。
接下来，我们将讨论并联分流的原理。
并联分流是指将电流在电路的不同分支中按照一定的比例分配的过程。
在并联分流电路中，多个电阻或其他元件连接在一起，并行地连接到一个节点上。
根据基尔霍夫定律，节点的电流等于进入节点的电流之和。
因此，当电流从一个节点进入并分为多个分支时，根据各个分支中的电阻大小，电流将按比例分配到每个分支中。
更具体地说，电流的分配可以通过欧姆定律和基尔霍夫定律的结合来实现。
串联分压和并联分流的原理在电路设计和应用中起着至关重要的作用。
首先，串联分压原理可以帮助我们设计电路中的稳压器。
稳压器是一种能够稳定输出电压的电路，常用于电子设备中。
通过串联分压原理，我们可以根据需要设置输出电压，并使用适当的电阻来分配电压。
这样，通过改变电阻值，我们可以改变电路的输出电压，从而实现对电路的控制。
其次，并联分流原理在电路设计中也有重要应用。
一个常见的应用是在电路中设置电流保护装置，以保护电子设备免受过载电流的损坏。
通过并联分流原理，我们可以将电流分流到不同的分支中，以确保每个分支中的电流不会超过其额定值。
这样，当有一个分支电流过大时，其他分支可以帮助分担负荷，保持电流的稳定。
此外，在电路设计中，串联分压和并联分流原理也常用于信号处理和信号传输。
初中物理电学同步专题点拨与强化专题28对串联分压和并联分流的理解及应用含解析
专题28 对串联分压和并联分流的理解及应用➢ 知识点一 串联分压通过串联电路电阻的规律,可以有推论：串联电路中,电阻阻值之比等于电阻两端电压之比,怎么去推导呢？串联电路电流一定,I =I 1=I 21111111122222222U I R U I R U R U I R U I R U R ⎫⇒⇒⎬⎭＝＝＝＝公式：1122U R U R ＝、1112U R U R R +＝、2212U R U R R +＝理解：（1）串联分压,电压比等于电阻比；（2）串联分压,电阻大的分压大。
结论：在串联电路中,如果有一个电阻阻值变小,干路电流I 变大,其它电阻分得的电压变大,回路总电阻变小。
巧记串联分压公式：111222U IR R U IR R =＝➢ 例题赏析1．如图所示,电源电压保持不变,开关S 闭合后,灯L 1、L 2都能正常发光,甲、乙两个电表的示数之比是1：3,此时灯L 1、L 2的电阻之比是（ ）A ．2：1B ．3：2C ．2：3D ．1：2【解析】如果甲乙任何一个为电流表,将会形成短路,所以甲乙都为电压表,此时灯L 1、L 2串联,电压表甲测量L 2两端电压,电压表乙测量电源电压；已知甲、乙两个电表的示数之比是1：3,即 U 2：U ＝1：3；因为串联电路两端电压等于各部分电压之和,所以灯L1、L2两端电压之比为：U1：U2＝（U﹣U2）：U2＝（3﹣1）：1＝2：1；又因为串联电路电流相等,即I1＝I2；由I＝可得L1、L2的电阻之比：R1：R2＝：＝U1：U2＝2：1。
故选：A。
2．小明同学为了探究电流跟电阻的关系,在如图所示的情况下,将A、B两点间10Ω的电阻更换为20Ω的电阻,闭合开关后,下一步的操作应当是（）A．记录电流表和电压表的示数B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动D．适当增加电池的节数【解析】在滑动变阻器的电阻值Rp不变的情况下,电路中由于将10Ω的定值电阻换成20Ω的定值电阻,使整个电路的电阻值R总增大。

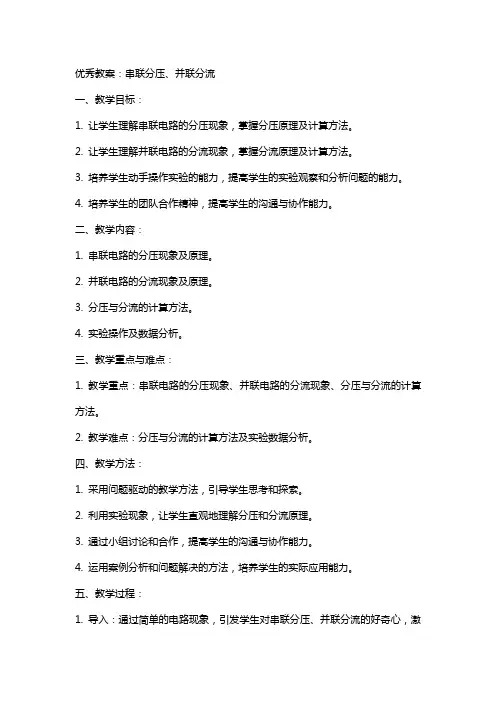

教案：串联分压、并联分流
优秀教案：串联分压、并联分流一、教学目标：1. 让学生理解串联电路的分压现象，掌握分压原理及计算方法。
2. 让学生理解并联电路的分流现象，掌握分流原理及计算方法。
3. 培养学生动手操作实验的能力，提高学生的实验观察和分析问题的能力。
4. 培养学生的团队合作精神，提高学生的沟通与协作能力。
二、教学内容：1. 串联电路的分压现象及原理。
2. 并联电路的分流现象及原理。
3. 分压与分流的计算方法。
4. 实验操作及数据分析。
三、教学重点与难点：1. 教学重点：串联电路的分压现象、并联电路的分流现象、分压与分流的计算方法。
2. 教学难点：分压与分流的计算方法及实验数据分析。
四、教学方法：1. 采用问题驱动的教学方法，引导学生思考和探索。
2. 利用实验现象，让学生直观地理解分压和分流原理。
3. 通过小组讨论和合作，提高学生的沟通与协作能力。
4. 运用案例分析和问题解决的方法，培养学生的实际应用能力。
五、教学过程：1. 导入：通过简单的电路现象，引发学生对串联分压、并联分流的好奇心，激发学生的学习兴趣。
2. 理论讲解：介绍串联电路的分压现象及原理，讲解并联电路的分流现象及原理。
3. 实验演示：进行串联电路分压和并联电路分流的实验，让学生观察实验现象，理解分压和分流的原理。
4. 计算方法讲解：讲解分压与分流的计算方法，引导学生掌握计算技巧。
5. 小组讨论：让学生以小组为单位，讨论实验现象和计算方法，总结规律。
6. 案例分析：分析实际应用中的串联分压和并联分流现象，提高学生的实际应用能力。
7. 课堂小结：对本节课的内容进行总结，强调重点和难点。
8. 课后作业：布置相关练习题，巩固学生对串联分压和并联分流的理解和掌握。
9. 课后反思：鼓励学生对自己的学习过程进行反思，提高学习效果。
10. 教学评价：对学生的学习情况进行评价，了解学生的掌握程度，为下一步教学提供参考。
六、教学资源：1. 教学PPT：制作精美的教学PPT，内容包括串联分压、并联分流的概念、原理、实验过程和计算方法等。
串联分压和并联分流
串联分压和并联分流串联分压和并联分流[基础知识]1.串联电路的基本特点和性质(1)基本特点①在串联电路中，各处的电流相等，即I=I1=I2=…=In。
②串联电路的总电压等于各部分电压之和，即U=U1+U2+…+Un。
(2)性质①串联电路的等效总电阻为各电阻值R1、R2、…Rn之和，即R=R1+R2+…+Rn。
②串联电路的电压分配关系是:各电阻两端的电压跟它们的阻值成正比，即。
③串联电路的功率分配关系是:各个电阻消耗的功率跟它们的阻值成正比，即。
2.并联电路的基本特点和性质(1)基本特点①并联电路中各支路的电压相等，即U=U1=U2=…=Un。
②并联电路的总电流等于各支路电流之和，即I=I1+I2+…+In。
(2)性质①并联电路的等效总电阻R与各支路的电阻R1、R2、…、Rn的关系是:②并联电路的电流分配关系是:。
③并联电路的功率分配关系是:。
3.电表的改装(1)电流计("表头")的参数有:Ig、Ug、Rg，其中Ig叫满偏电流，Ug叫满偏电压，它们间的关系为:Ug=IgRg。
(2)小量程的电流表改装成电压表需要串联一个阻值较大的电阻。
如图所示，如果Ig、Rg、R已知，那么改装后的电压表量程为U=Ig(R+Rg)。
(3)小量程的电流表改装成大量程的电流表需要并联一个阻值较小的电阻，如图所示，如果Ig、Rg、R已知，那么改装后的电流表的量程为。
如果用改装后的电流表来测量某电路中的电流I，此时这只改装后的电流表的读数应该是流经AC(或BD)中的电流，但流过"表头"的电流实际上是流经CD中的电流。
[方法点拨]1.解答混联电路问题的指导思想(1)混联电路，大都可以简化为串联电路或并联电路。
(2)要充分利用"等效"思想。
例1.如图所示，R1=4Ω，R2=R3=2Ω，R4=4Ω，R5=6Ω，求AB间的等效电阻。
解析:R2，R3串联，如果等效为一个电阻R23，则R23=R2+R3=4Ω，此时电路如图(a)所示。
优秀教案《串联分压并联分流》
优秀教案《串联分压并联分流》教案名称：串联分压、并联分流的电路实验探究课题：串联分压、并联分流的电路实验探究课时数：1课时教学目标：1.掌握串联分压电路和并联分流电路的基本原理；2.能够正确分析串联分压电路和并联分流电路中的电流、电压关系；3.了解串联分压电路和并联分流电路在实际应用中的场景。
教学重点：1.串联分压电路和并联分流电路的基本原理；2.分析串联分压电路和并联分流电路中的电流、电压关系。
教具准备：电源、电阻箱、导线、电压表、电流表、多用表。
教学过程：步骤一：概念讲解1.引入新课和回顾：请同学们回顾什么是串联电路和并联电路，并总结其特点。
2.引出问题：如果有一个电阻为R的电路元件，我们如何通过该元件获得更小的电阻和更小的电压？3.引入本课主题：为了解决这个问题，我们引入串联分压和并联分流的概念。
4.通过示意图和简单的电路图介绍串联分压和并联分流的基本原理。
步骤二：实验操作1.实验一：串联分压实验（1）实验目的：观察、验证串联分压的电路原理。
（2）实验步骤：①将电源连接到电路的两端，连接一个固定电阻和一个可变电阻，接上一个电压表。
②调节可变电阻的阻值，记录不同阻值时电压表的读数。
（3）实验记录：实验数据记录表（4）实验结果：整理实验数据，观察电压与电阻的关系，并总结出串联分压的电压分配规律。
2.实验二：并联分流实验（1）实验目的：观察、验证并联分流的电路原理。
（2）实验步骤：①将电源连接到电路的两端，连接一个固定电阻和一个可变电阻，接上一个电流表。
②调节可变电阻的阻值，记录不同阻值时电流表的读数。
（3）实验记录：实验数据记录表（4）实验结果：整理实验数据，观察电流与电阻的关系，并总结出并联分流的电流分配规律。
步骤三：思考与讨论2.通过示意图对比串联分压和并联分流的电流和电压分配规律，引出串并联混合电路的概念。
步骤四：拓展延伸1.提出问题：如果将串联分压电路和并联分流电路组合起来，电流、电压的分配如何计算？2.引导学生思考和探索串并联混合电路的分析方法和计算公式，并通过示例演示计算步骤。
串联分压,并联分流
串联分压并联分流
串联分压和并联分流是电路中的两个重要概念，它们分别描述了电流在电路中的行为。
这两个概念在电子学、电气工程等领域有着广泛的应用。
串联分压是指在一个电路中，当多个电阻器依次连接在一起时，电流通过每个电阻器时都会受到一定的阻碍。
这个阻碍作用会导致电阻器两端的电压降低。
根据欧姆定律，电压与电流成正比，与电阻成反比。
因此，当电阻器串联时，总电压会被分配到每个电阻器上，使每个电阻器的电压之和等于总电压。
这就是串联分压的原理。
串联分压的应用非常广泛，例如在电源适配器中，为了输出不同的电压，通常会使用串联电阻的方式实现分压。
此外，在LED 灯带等照明设备中，也常用串联分压的方式调节亮度。
并联分流是指当多个电阻器并联连接在一起时，电流会在这些电阻器之间分流。
这是因为并联电阻器的总阻值减小了，使得电流更容易通过。
根据基尔霍夫定律，电路中的总电流等于各个分支电流之和。
因此，当电阻器并联时，电流会在各个电阻器之间分配，使各个电阻器的电流之和等于总电流。
这就是并联分流的原理。
并联分流的应用也非常广泛，例如在电源插座中，为了保证安全，通常需要使用并联电阻的方式进行分流。
此外，在电动机、
发电机等电力设备中，也常用并联分流的方式实现功率的调节和控制。
串联分压和并联分流是电路中非常重要的两个概念，它们分别描述了电流在电路中的行为。
通过掌握这两个概念，我们可以更好地理解和分析电路的性能，为实际工程应用提供理论支持。
同时，这两个概念也是学习电路原理、电子技术等课程的基础，对于提高学生的专业素质和技能具有重要意义。
串联分压并联分流原理 -回复
串联分压并联分流原理-回复题目：串联分压并联分流原理解析及应用探讨引言：在电路中，为了满足不同的电压和电流需求，我们常常需要对电路进行调整和优化。
串联分压并联分流是电子工程中常用的一种基本电路设计原理，它能够有效地实现电流和电压的分配，满足不同设备和电路的运行要求。
本文将从原理解析和应用探讨两个方面，详细介绍串联分压并联分流原理以及其在实际电路中的应用。
第一部分：串联分压原理解析1. 串联电阻的基本概念串联电阻是指将多个电阻依次连接在电路中，电流按照每个电阻的大小依次流过的电阻网。
串联电阻电路中，电流在每个电阻中都保持一致，而电压则按照电阻值的比例进行分配。
2. 串联分压电路的组成串联分压电路由至少两个电阻依次连接组成。
电源连接到电阻的串联起始端，终止端接地或连接到其他负载。
3. 分压比的计算在串联分压电路中，分压比是指电压在不同电阻中的分配比例。
根据欧姆定律和串联电阻的特性，分压比可以通过下式计算得到：分压比= R2 / (R1 + R2)第二部分：并联分流原理解析1. 并联电阻的基本概念并联电阻是指将多个电阻同时连接在电路中，电流在不同电阻中按照电阻值的比例进行分流。
并联电阻电路中，各个电阻之间具有相同的电压，而电流则按照电阻值的倒数的比例进行分配。
2. 并联分流电路的组成并联分流电路由至少两个电阻同时连接组成。
电源连接到每个电阻的一个共同节点，另外一个节点连接到负载。
3. 分流比的计算在并联分流电路中，分流比是指电流在不同电阻中的分配比例。
根据欧姆定律和并联电阻的特性，分流比可以通过下式计算得到：分流比= R / (R1 + R2)，其中R为总电阻值第三部分：串联分压并联分流的应用探讨1. 电源电压调节串联分压和并联分流组合使用，可以将输入电源电压降低或升高到特定电平，以满足负载电路的工作要求。
例如，手机充电器中常用的变压器就采用了这一原理来转换电源电压。
2. 传感器信号处理在传感器应用中，为了准确测量和处理传感器输出的微弱信号，我们需要对信号进行调整和处理。
串、并联分压分流规律总结及应用
并联分流
串联分压规律：
U1 ＝ U2
R1 R2
R1 R2
I1 = I2
R1 U1 I1R1 U2 = I2 R2 = R 2
U1 U2
= =
I1 R1 I2 R2
并联分流规律：
R2 R1 I1 = I2 = U1 R1 U2 R2 I1 I2 U1
I1 I2
＝
R2 R1
U1 = U2
R1 U1 R1 R2 U2 R2 R1
=
U2 R2
=
×
=
串联分压和并联分流的应用：
1、甲、乙两电阻的阻值之比为3：1，将它们分 别连接在同一电源的两端，并联接入电路时，流 过两电阻的电流之比是 ；串联接入电 路后两电阻两端的电压之比是 。
甲 3 乙 1
3
1
甲 乙
2、将电阻R1与R2并联后接在电源两端，通过它们 的电流之比是3：2，则它们的电阻之比是 ； 若把它们串联起来接在电源两端，那么通过它们的 电流之比是 ；电压之比是 。
2 R1 3 R2
R1
I1：3
I2：2
R2
3、如图：电源电压不变，电阻R1＝30Ω ，当开关S 闭合后，开关S1闭合与断开时，电流表的示数之比 为4：1，则R2的阻值为 Ω。
S1 R2
A
1
R1 S 3 1
A
R1 S
3
R2
R1 R2
＝
I2
I1
＝
1
R1 S
R1 30Ω R2 ＝ ＝10Ω 3 ＝ 3
4பைடு நூலகம்
A
串联分压与并联分流
串联分压与并联分流引言在电路中，串联分压和并联分流是两种常用的电路连接方式。
它们在电子设备的设计和电路分析中具有重要的意义。
串联分压串联分压是一种电路连接方式，通过将电阻串联连接来实现电压的分压。
在串联分压电路中，电压依次经过每个串联的电阻，从而形成电压的分压效应。
串联连接的电阻值越大，电压在各个电阻之间的差值也越大。
串联分压的原理在串联分压电路中，电流在电阻之间是连续的，根据欧姆定律，电流通过每个电阻时，电压也会按照一定比例分割。
假设有两个电阻R1和R2串联连接，电源电压为V，根据串联电路的总电阻公式，我们可以得到总电阻Rt为： Rt = R1 + R2 根据欧姆定律，电流I为： I = V / Rt根据电流分配定律，可以得到R1上的电压V1为： V1 = I * R1 = V * (R1 / Rt)同样地，可以得到R2上的电压V2为： V2 = I * R2 = V * (R2 / Rt)所以，串联分压电路中不同电阻的电压按照其电阻比例进行分配。
串联分压的应用串联分压广泛应用于电压测量、电路控制和信号传输等领域。
例如，在电路中，我们常常使用分压器来将高电压降低至合适的范围进行测量。
分压器由多个电阻串联连接构成，通过调整电阻值，可以实现对电压的精确分压。
并联分流并联分流是一种电路连接方式，通过将电阻并联连接来实现电流的分流。
在并联分流电路中，电流在并联的电阻中分流，从而形成电流的分流效应。
并联连接的电阻值越小，电流分配到每个并联电阻的比例也越大。
并联分流的原理假设有两个电阻R1和R2并联连接，电源电压为V。
根据并联电路的总电流公式，可以得到总电流I为： I = V / (R1 + R2)根据欧姆定律，R1上的电流I1为： I1 = V / R1R2上的电流I2为： I2 = V / R2所以，并联分流电路中不同电阻上的电流分配按照其电阻值的倒数比例进行分配。
并联分流的应用并联分流在电流测量、电路保护和信号处理等领域有着广泛的应用。
串联分压并联分流(比值)比例专题
欧姆定律的应用之串联分压，并联分流（比值）比例专题【学习目标】1．.理解串联分压和并联分流的基本概念和原理;2．.掌握串联分压和并联分流的计算方法;3．能够应用串联分压和并联分流解决实际电路问题【学习过程】1、串联分压串联电路的分压规律:结论：串联电路中电流 ，电压分配与电阻成 ； 串联电路中，电阻越大，分得的电压越 。
若R 1 > R 2, 则U 1 U 2若R 1 = R 2, 则U 1 U 2若R 1< R 2, 则U 1 U 2例1．电阻R 1=5Ω，R 2=10Ω，现将它们串联在同一电路中，则R 1、R 2中的电流之比I 1：I 2 = ；R 1、R 2两端的电压之比U 1：U 2 = 。
例2．电源电压保持不变，开关S 1、S 2都闭合时，电压表的示数为6V ；只闭合S 1时，电压表的示数为2V ，则两个电阻的阻值之比R 1:R 2=__________。
2、并联电路的分流规律:并联电路中电压 ，电流大小与电阻成 。
并联电路中电阻越大，流过的电流越 。
若R 1 > R 2, 则I 1 I 2若R 1 = R 2, 则I 1 I 2若R 1< R 2, 则I 1 I 2例3．R 1、R 2两只电阻并联，已知R 1:R= 4 : 3，那么它们两端的电压之比U 1：U 2 = _____，通过它们的电流之比I 1：I 2 = ______。
例4．电源电压不变，当开关S 闭合时，电流表的示数为0.8A ；开关S 断开后，电流表的示数改变了0.5A ，则R 1、R 2的阻值之比为_______【巩固训练】1．电阻R 1=10Ω，R 2=20Ω，将它们串联在同一电路中，当电路闭合时，通过它们的电流之比I 1∶I 2=＿＿＿，它们两端的电压之比U 1∶U 2=＿＿＿．2．两个定值电阻甲和乙，规格分别为“6V 0.3A”和“4V 0.4A”，将它们串联接入3V 的电路中，则甲乙两电阻两端的电压之比为________；将它们并联接入同样的电路中，通过甲乙两电阻的电流之比为_________。
串联分压并联分流
例：如图，当开关闭合，甲乙均为电压表时，示数
3 : 1 ；当开关断开 之比为4:1，则两电阻之比为______ 3:4 。 ，两表均为电流表时，两表的示数之比为______
甲 R1 乙 R2 S
练习 R1、R2两只电阻并联，已知R1:R2 = 4 : 3， 1:1 ， 那么它们两端的电压之比U1 : U2 = _____
电阻串联，各导体两端的电压与其电阻成正比。
大电阻分大电压，小电阻分小电压。
例1：电源电压保持不变，开关S1、S2都闭合时，电压
表的示数为6V；只闭合S1时，电压表的示数为2V，则
1:2 。 两个电阻的阻值之比R1:R2=__________
S2
U =U-U =6V-2V=4V 2 1 U1=2V U2=4V或“不变”）S来自ARV
P
2、并联分流
I1
R1
根据欧姆定律：U1＝I1R1 根据并联电路特点：U1＝U2
U2=I2R2
I
U
I2
R2
得： I1R1=I2R2
若R1 = R2, 若R1 < R2, 若R1 > R2, 则I1 = I2 则I1 > I2 则I1 < I2
I1 R2 即: I2 R1
电阻并联，通过导体的电流与其电阻成反比。
R1 S1 R2
V
R1 U1 2V R2 U2 4V
U=6V
例2：在“研究电流和电阻关系”的实验时，电压表示 数为2V，R阻值为5Ω，现将电阻R换成阻值为10 Ω的 电阻接入电路，为保证R两端的电压不变，应移动滑动 变阻器的滑片，使滑动变阻器接入电路的阻值
变大 才能满足要求。（选填“变大”、“变小” _______
3:4 。 通过它们的电流之比I1 : I2 = ______
专题13串联分压和并联分流
专题 3 串联分压和并联分流考点一 串联分压通过串联电路电阻的规律，可以有推论：串联电路中，电阻阻值之比等于电阻两端电压之比，怎么去 推导呢？串联电路电流一定，I =I 1=I 2U 1＝I 1 R 1 ⎫ ⇒ U 1 ＝ I 1 R 1 ⇒ U 1 ＝ R 1U ＝I R ⎬ U I R U R 2 2 2 ⎭ 2 2 2 2 2公式：U 1＝ R 1、U 1＝ R 1 、 U 2 ＝ R 2U 2 R 2U R 1 + R 2 U R 1 + R 2理解：（1）串联分压，电压比等于电阻比；（2）串联分压，电阻大的分压大。
结论：在串联电路中，如果有一个电阻阻值变小，干路电流 I 变大，其它电阻分得的电压变大，回路总电阻变小。
巧记串联分压公式： U 1 ＝ IR 1 = R 1U 2 IR 2 R 21. 如图所示，电源电压不变，闭合开关滑动变阻器的滑片 P 向右滑动的过程中，下列说法正确的是（ ）A ．电流表示数变大B ．灯泡亮度变暗C ．电压表示数变小D ．电路总功率变小【解析】由电路图可知，灯泡 L 与滑动变阻器 R 串联，电压表测滑片 P 右侧电阻丝两端的电压，电流表测电路中的电流，因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，则电路的总电阻不变，由I＝可知，电路中的电流不变，即电流表的示数不变，故A 错误；因灯泡的亮暗取决于实际功率，所以，由P＝UI＝I2R 可知，灯泡的实际功率不变，即灯泡的亮暗不变，故B 错误；由P＝UI 可知，电路消耗的总功率不变，故D 错误；闭合开关滑动变阻器的滑片P 向右滑动的过程中，滑片P 右侧电阻丝的阻值变小，由U＝IR 可知，滑片右侧电阻丝两端的电压变小，即电压表的示数变小，故C 正确。
故选：C。
2.油箱内的油量表是由电流表或电压表改装而成的。
当油箱内的油量减少时，油量表示数随之减小，且示数均匀变化；当油量为零时，油量表的零刻度与电表的零刻度重合。
电阻串联分压和并联分流
电阻串联分压和并联分流电阻串联分压和并联分流是电路中常见的两种电路配置方式，它们都是通过连接电阻来改变电流和电压的分布。
在本文中，我们将深入探讨这两种电路配置的原理、特点和应用，并从简单到复杂逐步扩展，以便读者更全面地理解。
1. 串联电阻分压的原理和应用电阻串联分压是将多个电阻连接在一起，电流按照串联电路的规律依次通过每个电阻，从而使电压分布在各个电阻之间。
通过串联电阻分压，我们可以调整电路中某个电阻的阻值，从而实现电压的分配或降低。
这种分压方式广泛应用于电源、信号处理和传感器等领域。
2. 并联电阻分流的原理和应用电阻并联分流是将多个电阻以并联的方式连接到电路中，从而使电流在各个电阻之间分流。
通过并联电阻分流，我们可以调整电路中某个电阻的阻值，从而实现电流的分配或增加。
这种分流方式常用于电流限制、电路平衡和电路保护等方面。
3. 串联电阻分压和并联电阻分流的比较串联电阻分压和并联电阻分流虽然都是通过改变电阻连接方式来实现电流和电压的调整，但它们具有不同的特点和应用场景。
串联电阻分压对电压进行调整，适用于需要电压分配和降低的情况，而并联电阻分流对电流进行调整，适用于需要电流分配和增加的情况。
理解和掌握这两种分布方式可以帮助我们更好地设计和优化电路。
4. 应用案例和实际问题通过了解电阻串联分压和并联分流的原理和应用，我们可以将其运用到实际的电路设计和故障排查中。
当我们需要降低电压到某个特定范围时，可以采用串联电阻分压来实现。
当我们需要限制电流并保护电路时，可以采用并联电阻分流来实现。
在实际问题中，可能会出现电路不稳定、电阻故障等情况，通过分析串联和并联的方式，我们可以找到并解决问题。
总结：电阻串联分压和并联分流是电路中常见的两种电路配置方式，通过改变电阻的连接方式来实现电流和电压的分布调整。
串联电阻分压适用于需要电压分配和降低的情况，而并联电阻分流适用于需要电流分配和增加的情况。
理解和应用这两种分布方式可以帮助我们更好地设计和优化电路。
串连分压,并联分流
串连分压,并联分流
串连分压和并联分流是电路中常见的两种基本电路连接方式。
串连分压是指将多个电阻或电器件按照一定顺序连接起来，形成一个串联电路。
在串连电路中，电流只能在不同电阻或电器件之间顺序流动，无论电阻值大小如何，电流都保持不变。
然而，电压在不同电阻或电器件之间会按照它们的电阻比例分配，较大的电阻会拥有更高的电压分配。
并联分流是指将多个电阻或电器件同时连接到同一个节点上，形成一个并联电路。
在并联电路中，电压是共享的，即各个电阻或电器件之间的电压相等。
但是，电流会按照每个电阻或电器件的电阻比例分配，较小的电阻拥有更大的电流分配。
串连分压和并联分流都有一定的应用领域。
串连分压广泛应用于电路中的电压分配和信号处理。
例如，在电路中使用电阻分压器来调整电压信号的幅值。
并联分流常用于电路中的电流分配和电源供电。
例如，在电路中连接多个电子器件并联供电，可以满足各个器件的电流需求。
需要注意的是，在实际应用中，串连分压和并联分流不仅仅局限于电阻元件，还可以是其他类型的电子器件，如电容和电感。
同时，由于串连分压和并联分流的特性和计算方法是基于理想电路假设的，实际情况中可能会存在一些附加因素，如电线的电阻和电感等，需要综合考虑进去进行电路设计和分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
