贝雷梁栈桥受力计算
栈桥工程量计算规则
栈桥工程量计算规则

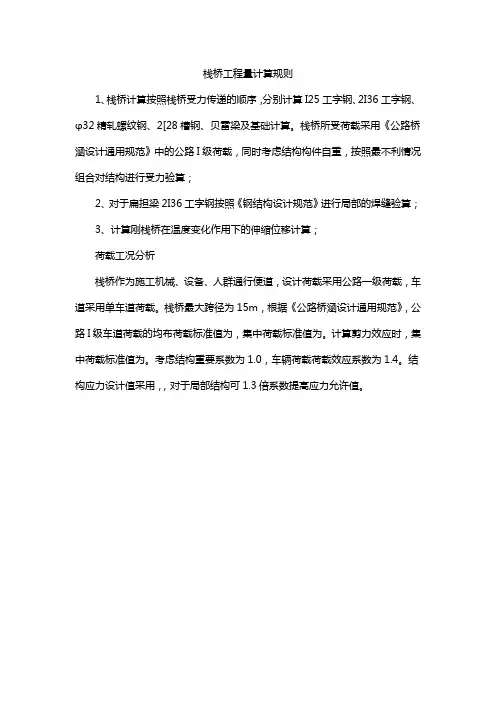

1、栈桥计算按照栈桥受力传递的顺序，分别计算I25工字钢、2I36工字钢、φ32精轧螺纹钢、2[28槽钢、贝雷梁及基础计算。
栈桥所受荷载采用《公路桥涵设计通用规范》中的公路I级荷载，同时考虑结构构件自重，按照最不利情况组合对结构进行受力验算；
2、对于扁担梁2I36工字钢按照《钢结构设计规范》进行局部的焊缝验算；
3、计算刚栈桥在温度变化作用下的伸缩位移计算；
荷载工况分析
栈桥作为施工机械、设备、人群通行便道，设计荷载采用公路一级荷载，车道采用单车道荷载。
栈桥最大跨径为15m，根据《公路桥涵设计通用规范》，公路I级车道荷载的均布荷载标准值为，集中荷载标准值为。
计算剪力效应时，集中荷载标准值为。
考虑结构重要系数为1.0，车辆荷载荷载效应系数为1.4。
结构应力设计值采用，，对于局部结构可1.3倍系数提高应力允许值。
贝雷梁栈桥及平台计算书12.9
仁义桂江大桥贝雷梁栈桥及作业平台计算书编制：复核：审核：西部中大建设集团有限公司梧州环城公路工程N02合同段工程总承包项目经理部二○一五年十二月目录一、工程概述.................................................................................... 错误！未定义书签。
二、设计依据.................................................................................... 错误！未定义书签。
三、计算参数.................................................................................... 错误！未定义书签。
3.1、材料参数 ......................................................................................................... 错误！未定义书签。
3.2、荷载参数 ......................................................................................................... 错误！未定义书签。
3.3、材料说明.................................................................................. 错误！未定义书签。
3.4、验算准则 ......................................................................................................... 错误！未定义书签。
贝雷梁支架受力计算
贝雷梁支架受力计算团结河、九圩港均采用下承式贝雷梁支架搭设钢便桥，贝雷梁受力参数如下、团结河团结河搭设12X15X12米3跨钢便桥，总跨度39米，桥面宽度4.2米，采用三排单层加强型结构，设计荷载为汽-20,验算荷载为100t,河中基础采用 6 根①630mm钢管桩贯入河床底，桥台采用C20砼倒T型桥台，桥台基础尺寸为 6 X5.95X1m,上部尺寸为5.95X1X5m （如图）。
图一团结河便桥1荷载计算当车辆行驶到桥梁中心时，车辆重心与桥梁重心重合，则贝雷梁承受最大弯矩4ax活（如图一），钢便桥自重为q=6X1.4KN/m=8.4KN/m,产生静弯矩M静，则钢便桥最大弯矩为M M =M M 活+M 静= P i XL i+ P2XL2+ P3XL3+ P4XL4+qXL2^8=250X 1.9+250X 2.5+250X2.5+250X 1.9+8.4X 142^8=2406 (KN • m)当车在该跨同一端时，主梁将承受最大剪力，则有最大剪力QMax Q M=Q M活+Q 静=PX(L-3.2)+L+qXL+2=100X10X(14-3.2)+14+8.4X14 + 2=830 (KN)取安全系数=1.3,与桁杆内力容许表比较得M容许=4809.4 KN - m >1.3 M M =3127.8 KN・m,弯矩满足受力要求。
Q容许=698.9KN<1.3 Q Max=1079KN,剪力不满足要求，所以在支撑处必须用双竖杆，而且竖杆杆件不得变形最好予以加强，此时，再考虑到双层的斜杆数量比单层多一倍，剪力抵抗能力应当提高一倍，即2XQ容许=2X698.9KN=1397.8>1.3 Q M j1079KN,通过加强后剪力满足受力要求。
2基础稳定性验算2.1钢管柱贯入深度R］= 1 u Zq l + A q 2r k i P rq= m九(50]+ k r(h—3) r 0 222.2钢管桩入土承载力计算设计每根桩承载力为140KN, 6根桩的承载总重为840 KN。
贝雷栈桥计算程施工方案
中铁一局地铁九号线丰六明挖区间贝雷栈桥设计及施工方案丰六明挖区间贝雷栈桥设计及施工方案一、设计说明贝雷梁栈桥跨度采用15m，桥宽4.5m,行车道4.5m。
贝雷梁上部采用9榀(5片/榀)贝雷纵梁（非加强单层三排），每3榀组成一道贝雷纵梁，每道贝雷梁宽0.9m，贝雷纵梁横向间距0.9m，布置3道；每道贝雷梁纵采用0.9m×1.18m 的支撑架连接，支撑架间距为3m。
搭设贝雷纵梁两端冠梁上预埋1.2m×0.5m,厚度为2cm钢板，钢板中心间距为0.9m，一端预埋钢板与贝雷梁底焊接,另一端钢板上部铺设4.5m×0.3m,厚度为20mm的橡胶板（起到减震作用），钢板与贝雷纵梁梁底采用U型钢筋固定，U型钢筋底部与钢板焊接，（一端固定，一端铰接，利于贝雷栈桥收缩变形）分配横梁采用I16型工字钢，纵向间距为50m，每根长6m，共计31根；分配横梁上部铺设长15m，宽4.5m，2cm厚的钢板作为桥面板，钢板与分配横梁I16型工字钢焊接，焊接采用点续连接焊，每条焊缝长度不小于10cm。
焊缝间距1m。
沿栈桥纵向在钢板上横向设置防滑钢筋，防滑钢筋与钢板采用焊接。
防滑钢筋选用υ12，间距为50cm ,长5.5m，在栈桥两侧设置高1.2m的钢管护栏，Φ48钢管护栏底部与贝雷梁焊接。
栈桥设计荷载采用汽-20级车队汽车，活载计算时采用荷载冲击系数1.3及偏载系数1.15。
贝雷梁工程量清单23二、贝雷纵梁验算栈桥总宽4.5m，计算跨径为15m。
栈桥结构自下而上分别为：“321”军用贝雷梁、I16型工字钢分配横梁（间距0.5m）、20mm厚钢板桥面。
单片贝雷：I=250497.2cm4E=2×105Mpa； W=3578.5cm3；[M]=788.2 KN•m,；[Q]=245.2KNEI=501×106 KN •m21、上部结构恒载（1）I16型工字钢分配横梁：q1=20.5×（0.9÷2+0.45÷2）×31×10÷1000÷15＝0.286 KN /m（2）“321”军用贝雷梁：每片贝雷重287kg（含支撑架、销子等）：q2=287×10÷1000÷3＝0.957 KN /m2、活载（1）汽-20级（2）人群：不计考虑栈桥实际情况，同方向车辆间距大于15m，即一跨内同方向桥内最多只布置一辆重车。
最新18米贝雷梁栈桥计算书
18米贝雷梁栈桥计算书18米贝雷梁栈桥计算书一、计算依据㈠、《建筑结构静力计算实用手册》；㈡、《xxx互通立交桥工程》施工图；㈢、《公路桥涵施工技术规范》；㈣、《公路桥涵设计规范》；㈤、《贝雷梁使用手册》；二、设计要点1、设计荷载为55吨，栈桥净宽5.0米，单跨18米，桥梁总长72米。
2、桥面以0.15m×0.15m方木并排铺设，方木下以I20工字钢为纵梁，I20工字钢下I36工字钢为横梁，架设在贝雷梁纵梁上。
3、桥梁台、墩、基础为片石混凝土。
4、用国产贝雷片支架拼装成支架纵梁，支架结构均采用简支布置。
三、施工荷载计算取值㈠、恒载1、方木自重取7.5KN/m3；2、钢构自重取78KN/m3；3、I20工字钢自重：0.28KN/m；4、I36工字钢自重：0.66KN/m；5、贝雷自重取1KN/m（包括连接器等附属物）；6、片石混凝土自重取20KN㈡、荷载组合根据《建筑荷载设计规范》，均布荷载设计值=结构重要性系数×（恒载分项系数×恒载标准值）。
恒载分项系数为1.2。
㈢荷载分析混凝土罐车为三轴车，考虑自重为550kn,根据车辆的重心，前轮轴重110kn,两个后轴分别为220kn后轴间距为1.3米，轮间距为1.9米。
图2四、各构件验算(一)桥面检算栈桥桥面方木直接搁置于间距L=1米的I20工字钢, 取单位长度(2.4米)桥面宽进行计算。
假设一根后轴作用在计算部位。
桥面五跨连续梁考虑,1、荷载组合桥面: q=1.2×220/2=132kN2、截面参数及材料力学性能指标1、方木力学性能W= a3/6=1503/6=5.63×105mm3I= a4/12=1504/12=4.22×107mm42、承载力检算（按三等跨连续梁计算）方木的力学性能指标按《公路桥涵钢结构及木结构设计规范》（JTJ025-86）中的A-3类木材并按湿材乘0.9的折减系数取值，则： [σ]＝12×0.9＝10.8MPa,E=9×103×0.9=8.1×103MPa a强度M max＝0.289Fl＝0.289×132×1＝38.2KNmσmax＝M max /W＝38.2×103×103/5.63×106＝6.78MPa≤[σ0] 合格b刚度荷载:q=1.2×220/2=132knf＝2.716×Fl3/(100EI)＝2.716×132×10003/(100×8.1×103×4.22×107)＝0.011mm≤[f0]＝1000/400＝2.5mm 合格(二)纵梁I20工字钢检算横梁方木搁置于间距1米的I20工字钢纵梁上, I20工字钢纵梁架设在间距2m的I36工字钢, 按最不利情况，车轴一侧的荷载都作用在一根工字钢上，纵梁五跨连续梁考虑.1、荷载组合F=1.2×220/2=132kNq=7.5×0.15×0.15×0.7×(5/0.15)/5=0.17Kn/m2、截面参数及材料力学性能指标W=2.37×105mm3I=2.37×107mm4[σ]＝203MPa, E=206GPa3、承载力计算a强度M max1＝0.227Fl＝0.227×132×3 ＝90KN.mM max2＝0.778q1l2＝0.227×0.17×12＝0.132KN.mσmax1＝M max1 /W＝90×106/（2×2.37×105）＝189.9MPaσmax2＝M max2 /W＝0.132×106/（2×2.37×105）＝0.27MPa σ＝σmax1+σmax2＝189.9+0.27=190.17≤[σ0]合格b刚度荷载:F=1.2×220=264kNq2=7.5×0.15×0.15×0.7×(5/0.15)/5=0.17Kn/mf1＝1.466Fl3/(100EI)＝1.466×264×30003/(100×2.06×105×2.37×107)＝0.021mmf2＝0.521ql4/(100EI)＝0.521×0.17×30004/(100×2.06×105×2.37×107)＝0.015mmf＝f1+f2＝0.021+0.015=0.036mm≤[f0]＝3000/400=75mm 合格(三) I36工字钢横梁检算I36工字钢为每7个一组，架设在间距为3米的贝雷梁上，取不理情况两个后轴作用在一根横梁上，荷载考虑为均布荷载。
贝雷架栈桥设计与计算书
栈桥设计与计算书1栈桥设计依据(1)《公路桥涵设计通用规范》（JTJ021-89）(2)《公路桥涵地基与基础设计规范》（JTJ024-85）(3) 《海港水文规范》（JTJ213-98）(4) 《装配式公路钢桥多用途使用手册》(5) 《温州大、小门岛石化产业基地围垦工程波浪数学模型研究》(6) 《某大桥工程工程地质勘察中间报告》2栈桥结构设计2.1技术标准（1）设计荷载：汽－超20，挂-120（2）施工控制活载：100t履带吊（3）设计行车速度：15km/h（4）设计使用寿命：5年2.2栈桥结构形式栈桥全长5.765km，乐清侧2.4Km, 小门岛侧3.365km,桥面宽8.0m，按双车道设计。
顶面设计标高为7.0m，纵向平坡。
在栈桥外侧每隔400m左右设会让点一座，全线共计12座。
会让点长36m，宽4m，设计标准同栈桥。
栈桥采用多跨连续梁方案，梁部结构为四组双排单层321贝雷桁架，梁高1.5m；栈桥采用7×15m跨一联。
下部结构采用打入式钢管桩基础，按摩擦桩设计。
根据受力，钢管桩单排采用4φ800mm、3φ800mm两种布置形式，制动墩设双排桩。
最小桩间距3d，壁厚考虑5年腐蚀2mm。
钢管桩顶设两HN450×150 mm型钢分配梁，桩间焊接型钢剪刀撑及钢管横撑。
桥面采用正交异形板，每块3.78×8m。
其中横肋采用I10，间距75cm，纵肋采用[10，间距35cm，桥面板为8mm厚16Mn花纹钢板，并作防滑处理。
栈桥结构简图如图2.2所示。
15m 乐清15m桥面标准化模块贝雷桁架纵梁H型钢分配梁钢管桩15m15m图2.2 栈桥结构示意表2.2 栈桥桥式布置序号起止里程区段长度跨度桩形式桩长m m mm m浅水一区K1+432～K3+097 1665 15 3φ800×10 34浅水二区K3+097～K3+517 420 15 3φ800×10 36深水一区K3+517～K3+832 315 15 4φ800×10 42深水二区K4+488～K5+013 525 15 4φ800×10 42浅水三区K5+013～K6+168 1155 15 3φ800×10 38深水三区K6+168～K7+323 1155 15 4φ800×10 42浅水四区K7+323～K7+953 630 15 3φ800×10 363栈桥结构设计计算书3.1 荷载及荷载组合（1）荷载永久荷载：栈桥自重；基本可变荷载：①汽－超20；②挂－120；③施工用100t履带吊；④人群荷载其他可变荷载：①风力；②波浪力；③潮流水冲力。
贝雷栈桥计算方程及施工方案
贝雷栈桥计算方程及施工方案贝雷栈桥是一种具有独特设计风格和工程结构的桥梁，其建造需要严谨的计算方程和合理的施工方案。
在设计和建造贝雷栈桥时，工程师需要考虑诸多因素，包括桥梁的强度、稳定性、耐久性等。
本文将介绍贝雷栈桥的计算方程方法以及施工方案。
贝雷栈桥计算方程贝雷栈桥的计算方程主要包括受力分析和结构设计两个方面。
在计算贝雷栈桥的结构时，工程师需要考虑桥梁本身的荷载特点以及各个构件之间的力学关系，以确保桥梁的安全性和稳定性。
1.受力分析：在设计贝雷栈桥时，工程师需要考虑桥梁受到的静力荷载和动力荷载，包括桥面行车荷载、风荷载等。
通过受力分析，可以确定各个构件受力情况，为结构设计提供基础。
2.结构设计：贝雷栈桥的结构设计主要包括桥梁的桥面、主梁、拱肋等构件的尺寸计算和布置。
工程师需要根据受力分析的结果确定各个构件的尺寸和位置，以满足桥梁的强度和稳定性要求。
贝雷栈桥施工方案在施工贝雷栈桥时，工程师需要制定合理的施工方案，确保施工进度和质量。
贝雷栈桥的施工方案主要包括以下几个方面：1.地基处理：在施工贝雷栈桥之前，需要对桥梁的地基进行处理，包括挖土、回填、植筋等。
地基处理的质量直接影响到桥梁的稳定性和耐久性。
2.拱肋安装：贝雷栈桥的拱肋是整个桥梁结构的重要组成部分，在施工时需要精准安装，确保拱肋之间的连接紧密可靠。
3.主梁搭设：主梁是贝雷栈桥的主要承载构件，施工时需要按照设计要求精确搭设，确保主梁的质量和稳定性。
4.桥面铺设：桥面是贝雷栈桥上行车的部分，施工时需要选择合适的材料进行铺设，保证桥面的平整度和耐久性。
通过以上施工方案的制定和实施，可以确保贝雷栈桥的建造顺利进行，并达到设计要求。
总之，贝雷栈桥的建造需要严谨的计算方程和合理的施工方案，只有在设计和施工过程中的每一个细节都得到认真对待，才能建造出安全、稳定且耐久的桥梁。
愿贝雷栈桥矗立于江河之间，连接城市与城市，见证时代的变迁与发展。
青岛海湾大桥工程111米海上钢栈桥结构受力计算书
栈桥计算书1 概述1.1设计说明本工程项目拟建栈桥结构形式为4排单层贝雷桁架，使用900型标准贝雷花架进行横向联结，栈桥纵向标准设计跨径为12m+9m；桥面系为专用桥面板；横向分配梁为I22，间距为0.75m；基础采用φ630×7mm和φ820×7mm钢管桩，为加强基础的整体稳定性，每排钢管桩间均采用[20号槽钢连接成整体；墩顶横梁采用2工36a。
栈桥布置结构形式如下图1。
图1、栈桥一般构造图（单位：cm）1.2 设计依据1）《公路桥涵设计通用规范》（JTG D60-2004）2）《公路桥涵地基与基础设计规范》（JTJ024-85）3）《公路桥涵钢结构及木结构设计规范》（JTJ025-86）4）《公路桥涵施工技术规范》（JTJ041—2000）5）《海港水文规范》（JTJ213-98）1.3 技术标准1）设计顶标高；2）设计控制荷载：栈桥运营期间：施工重车荷载主要表现在混凝土罐车满载，自重20T+载重30T，考虑1.3的动力系数，按照65T荷载对栈桥桥面板及分配梁I22a进行验算；考虑本栈桥桥位实际地理条件，其施工工艺采用50T履带吊，50T履带吊自重50T+吊重15T，考虑车辆自重及1.3的车辆冲击系数，栈桥设计中选择85吨履带吊车荷载进行贝雷梁及承重梁的验算；3）设计行车速度10km/h。
2 荷载布置2.1 上部结构恒重（4米宽计算）1）钢便桥面层：8mm厚钢板，单位面积重62.8kg，则4.08kN/m。
2）面板加劲肋工12.6,单位重14.21kg/m，则0.14kN/m，间距0.24m 。
，单位重33.05kg/m，则0.33kN/m ，1.32kN/根，间距1.5m；3）面层横向分配梁：I224）纵向主梁：横向4排321型贝雷梁，4.3kN/m；，单位重60 kg/m ,则1.2kN/m。
5）桩顶分配主梁：2I36a2.2 车辆荷载1）轮压：车轮接地尺寸为0.5m×0.2m；图2、罐车荷载布置图2：50T履带吊横向及纵向布置图（469mm×76mm）单侧履带压：单侧履带着地尺寸为0.76m×4.69m，单侧履带荷载按线性荷载计算为850 kN/m÷2÷4.69=90kN/m。
321型贝雷梁钢栈桥计算书
钢栈桥计算书.二O一五年九月目录一、设计依据 (3)二、结构布置 (3)2.2材料特性 (5)2.3变形控制 (6)2.4有限元模型材料特性参数 (6)3、荷载计算 (7)3.1恒载计算 (7)3.2活载计算 (7)四、工况分析 (8)五、有限元计算 (9)6、结果校核 (13)6.1主要构件校核 (13)6.2结构稳定性验算 (14)6.3混凝土承台处地基承载力 (15)一、设计依据1、《苏峰山1、2号特大桥钢栈桥初步设计图》2、《港口工程荷载规范》（JTJ 215－98）3、《钢结构设计规范》（GB50017-2003）4、《建筑结构荷载规范》GB50009-20125、《混凝土结构设计规范》(GB50010-2010)6、《建筑桩基技术规范》（JGJ94-2008）7、《简明施工计算手册》8、《钢结构工程施工质量验收规范》(GB50205-2001)二、结构布置如下图所示，钢栈桥整体结构从上至下依次为28槽钢的钢面板、25工字钢做分配梁，321型贝雷梁按单层双排布置，采用90的花架，横桥向共布置6片贝雷片、主横梁为双拼56b工字钢，钢管桩型号为Φ630*8，横联及斜撑型号为Φ325*10圆钢管。
支栈桥结构形式与钢栈桥相同。
由于钢栈桥各跨之间的结构相同，因此，本次计算只选取其中的某一跨进行有限元仿真计算。
图1苏峰山1桥钢栈桥立面图图2苏峰山1桥钢栈桥平面图图3苏峰山2桥钢栈桥立面图图4苏峰山2桥钢栈桥平面图主栈桥支栈桥图5钢栈桥及支栈桥侧面图2.2材料特性1、贝雷梁特性a、贝雷结构尺寸贝雷结构尺寸如图：图6 贝雷结构尺寸图b、技术参数指标（1）桁架单元杆件性能如表：表1 桁架单元杆件性能杆件名材料桥断面型式横断面积（cm2）理论容许承载力（KN）弦杆16Mn ][10 2×12.7 560 竖杆16Mn I8 9.52 210 斜杆16Mn I8 9.52 171.5（2）桁架物理力学特性如表：表2 桁架物理力学特性表2、主要材料力学特性主要材料（贝雷如前）力学特性如下：表4主要材料力学特性表2.3变形控制主要承重构件<L/400。
浅谈青岛海湾大桥栈桥下横梁受力计算
浅谈青岛海湾大桥栈桥下横梁受力计算摘要：青岛海湾大桥三合同段工程除被交道路改建外均为海上施工，海上施工在于施工环境的转换，它在很大程度上依赖于临时设施的搭设，只有有针对性、阶段性的施工完临时工程，才能展开主体工程的流水施工，才能保质保量如期完工。
便桥主纵梁选用321军用贝雷架，下横梁采用I45a工字钢，桥墩采用Φ800×8mm（2根）和Φ600×8mm（过渡墩处4根）钢管桩,钢管桩中心间距4.0m，3孔一联,为加强基础的整体稳定性，每排钢管桩间均采用[20号槽钢以平联加剪刀撑的形式连接成整体，墩顶横梁采用2I45a工字钢，放在钢管桩槽口内，与牛腿焊接。
便桥拟采用的结构形式为六排单层贝雷桁架，贝雷片间距0.45m，三片为一组,组与组之间每3米设一道剪刀撑（用[8槽钢制作,螺栓连接），贝雷梁与下横梁连接用槽钢或角钢焊接限位。
贝雷组净距为2.6m，标准跨径为15m；横向分配梁为I25a型工字钢，间距0.75m,贝雷梁与I25a横向分配梁采用骑马螺栓连接；纵向分配梁为I12.6，间距为0.35m,I25a横向分配梁与I12.6纵向分配梁采用点焊定位；桥面板采用10mm的钢板，满铺，间断焊接连接。
护栏立杆采用Φ48m m 的钢管焊接在横向分配梁上，高度1.5m,间距1.5m；扶手采用Φ48mm的钢管与立杆钢管焊接连接；竖直方向每40cm焊接一道Φ6的圆钢作为横撑。
关键词：桥面系栈桥计算海湾桥1前言根据青岛海湾大桥3合同段的具体地质情况、水文情况和气候情况，海湾内低潮位不能满足船舶吃水要求，施工海域受季风、大雾及风浪影响较大，为满足施工总体进度要求以及安全生产和环保方面的需要，我部拟采用全便桥方案。
一期便桥总长2500m，宽6m，顶标高+6.10m。
沿着便桥每500m设错车平台一座。
便桥两侧设栏杆，下部结构采用钢管桩基础，上部结构采用贝雷和型钢的组合结构。
便桥布设原则一是便利施工，以确保工程进度；二是利于现场施工的集中管理。
下承式贝雷钢栈桥设计计算书
目录1 设计说明........................................................ - 1 -1.1 栈桥构造 ................................................... - 1 -1.1.2 贝雷梁............................................... - 2 -1.1.3 桩顶横梁............................................. - 2 -1.1.4 钢管桩基础........................................... - 2 -1.2 设计主要参考资料 ........................................... - 2 -1.3 设计标准 ................................................... - 3 -1.4 主要材料力学性能 ........................................... - 3 -2 作用荷载........................................................ -3 -2.1 永久作用 ................................................... - 3 -2.2 可变作用 ................................................... - 3 -2.2.1 混凝土罐车........................................... - 4 -2.2.2 流水压力............................................. - 4 -2.2.3 风荷载............................................... - 4 -2.2.4 制动力............................................... - 4 -2.3 荷载工况 ................................................... - 4 -3 栈桥结构计算分析................................................ -4 -3.1 计算模型 ................................................... - 5 -3.2 计算分析 ................................................... - 5 -3.3 计算结果汇总 ............................................... - 7 -4 基础计算........................................................ - 8 -4.1 钢管桩入土深度 ............................................. - 8 -4.2 钢管桩稳定性 .............................................. - 10 -5 结论........................................................... - 11 -栈桥计算书1 设计说明1.1 栈桥构造栈桥设计为下承式贝雷钢栈桥，负担施工中的材料、物资的运输功能、人员的通行通道。
贝雷梁钢栈桥设计计算书
1、工程概况本栈桥工程为广西北海金滩14K㎡场地施工用辅助通道。
设计宽度8米，设计长度1755.6米,跨径采用15米。
2、结构验算2.1 验算依据（1）《公路桥涵施工技术规范》(JTG/T F50-2015)（2）《公路钢结构桥梁设计规范》（JTG D64-2015）（3）《公路桥涵设计通用规范》（JTGD60-2015）（4）《公路桥涵地基与基础设计规范》（JTG D63-2007）（5）《公路桥涵钢结构设计规范》(GB50017-2003)（6）《建筑桩基技术规程》（JGJ94-2008）（7）《钢管桩施工技术规程》（YBJ233-1991）（8）《桥梁施工图设计文件》（9）《广西北海金滩14K㎡场地岩土勘察报告》2.2 荷载参数作用于栈桥的荷载分为恒荷载及可变荷载。
恒荷载主要为栈桥结构自重，可变验算荷载为设计荷载：55t渣土运输车。
2.2.1 恒载由计算程序自动考虑。
2.2.2 可变荷载（1）55 吨渣土运输车渣土运输车共3 轴，其具体尺寸如下图，前轮着地面积为0.3×0.2m，后轮着地面积为0.6×0.2m。
单轮最大设计荷载为5.5t。
55吨渣运输车轴距布置图（单位：mm）2.3 荷载工况按最不利的原则考虑以下控制工况：（1）验算控制工况考虑栈桥实际情况，单跨长度为15m，同一跨内最多布置两辆重车，贝雷梁、桥面系验算控制工况为：工况1：结构自重+55t渣土运输车荷载+55t渣土运输车荷载， 55t渣土运输车移动荷载作用于标准贝雷梁段；工况2：结构自重+55t渣土运输车荷载+55t渣土运输车荷载， 55t渣土运输车移动荷载作用于通航口加强弦杆贝雷梁段；2.4 结构材料1、钢弹性模量E=2.1×105 mpa；剪切模量G=0.81×105 mpa；密度ρ=7850 Kg/m；线膨胀系数α=1.2×10-5；泊松比μ=0.3；抗拉、抗压和抗弯强度设计值f d =190MPa；抗剪强度设计值fvd=110MPa；2、贝雷梁中各杆件理论容许应力：抗拉、抗压和抗弯强度设计值fd=200MPa；抗剪强度设计值fvd=120MPa。
栈桥荷载计算书
栈桥荷载计算书XX大桥钢栈桥总宽6m，计算跨径为12m。
栈桥结构自下而上分别为：φ600钢管桩、28b型工字钢下横梁、“321”军用贝雷梁、25b 型工字钢分配横梁（间距0.40m）、20a型槽钢桥面。
单片贝雷：I=250497.2cm4，E=2×105Mpa，W=3578.5cm3[M]=788.2 kn•m, [Q]=245.2 kn则4EI=2004×106 kn•m2（一）荷载布置1、上部结构恒载（按12m跨度计）（1）20a型槽钢：q1=（6m/0.3+1）×22.63×10/1000＝4.75kn/m（2）25b型工字钢分配横梁：q2=42.0×9/0.40×6×10/1000/9＝6.3kn/m（3）“321”军用贝雷梁：每片贝雷重287kg（含支撑架、销子等）：q3=287×4×10/3/1000＝3.83kn/m（4）28a型工字钢下横梁：q4=6×43.4×10/1000＝2.60 kn/根2、活载（1）按城—B级标准车辆计算（2）人群、机具、堆方荷载：q5=1.5kn/m2×6=9 kn/m考虑栈桥实际情况，同方向车辆间距大于15m，即一跨内同方向半幅桥内最多只布置一辆重车。
（二）上部结构内力计算1、贝雷梁内力计算荷载组合：q= q1+ q2+ q3+ q5=23.88kn/m(如下图)23.88KN·m贝雷梁均布荷载受力分布图汽车荷载分布图活载按城—B标准车辆荷载并考虑1.2的安全系数，采用“桥梁博士系统软件进行”验算,结果如下：恒载情况: M中=ql2/8=23.88×122/8=429.8kn·mR=143.3 kn活载情况：M中=1160kn·mR=425 kn荷载组合情况：M中=1589.8kn·m＜[M]=788.2×4=3152.8 kn·mR=143.3+425=568.3kn＜[Q]=245.2×4=980.8 kn·m故在恒载及活载组合条件下贝雷架满足强度要求。
贝雷梁钢栈桥设计计算书
1、工程概况本栈桥工程为广西北海金滩14K㎡场地施工用辅助通道。
设计宽度8米，设计长度1755.6米,跨径采用15米。
2、结构验算2.1 验算依据（1）《公路桥涵施工技术规范》(JTG/T F50-2015)（2）《公路钢结构桥梁设计规范》（JTG D64-2015）（3）《公路桥涵设计通用规范》（JTGD60-2015）（4）《公路桥涵地基与基础设计规范》（JTG D63-2007）（5）《公路桥涵钢结构设计规范》(GB50017-2003)（6）《建筑桩基技术规程》（JGJ94-2008）（7）《钢管桩施工技术规程》（YBJ233-1991）（8）《桥梁施工图设计文件》（9）《广西北海金滩14K㎡场地岩土勘察报告》2.2 荷载参数作用于栈桥的荷载分为恒荷载及可变荷载。
恒荷载主要为栈桥结构自重，可变验算荷载为设计荷载：55t渣土运输车。
2.2.1 恒载由计算程序自动考虑。
2.2.2 可变荷载（1）55 吨渣土运输车渣土运输车共3 轴，其具体尺寸如下图，前轮着地面积为0.3×0.2m，后轮着地面积为0.6×0.2m。
单轮最大设计荷载为5.5t。
55吨渣运输车轴距布置图（单位：mm）2.3 荷载工况按最不利的原则考虑以下控制工况：（1）验算控制工况考虑栈桥实际情况，单跨长度为15m，同一跨内最多布置两辆重车，贝雷梁、桥面系验算控制工况为：工况1：结构自重+55t渣土运输车荷载+55t渣土运输车荷载， 55t渣土运输车移动荷载作用于标准贝雷梁段；工况2：结构自重+55t渣土运输车荷载+55t渣土运输车荷载， 55t渣土运输车移动荷载作用于通航口加强弦杆贝雷梁段；2.4 结构材料1、钢弹性模量E=2.1×105 mpa；剪切模量G=0.81×105 mpa；密度ρ=7850 Kg/m；线膨胀系数α=1.2×10-5；泊松比μ=0.3；抗拉、抗压和抗弯强度设计值f d =190MPa；抗剪强度设计值fvd=110MPa；2、贝雷梁中各杆件理论容许应力：抗拉、抗压和抗弯强度设计值fd=200MPa；抗剪强度设计值fvd=120MPa。
贝雷梁栈桥检算书
贝雷梁栈桥检算书一、栈桥设计本工程处于乡村河道下游,且洪水季节量大、速度快。
因此需搭设栈桥，以方便施工机械和人员的往来。
设计栈桥桥面宽4m，长24m,净跨度22m，1跨。
本桥采用国产1500× 3000型，高度 1.5m，单片长度 3m的工具式贝雷片。
栈桥采用C30混凝土钢筋网做基础，以达到设计承载力为准。
工字钢置于贝雷梁下弦梁上，在贝雷梁上沿横桥方向排布I28a工字钢，工字钢间距为0.8m,10cm槽钢按15cm间距2块槽钢合拼布设在工字钢上作为分配梁，最上层满铺δ6mm花纹钢板，焊接形成桥面。
为提高稳定性，工字钢与贝雷梁接触部位应在前者上焊限位三角铁，以防倾覆。
在桥两侧设置1.5m高人行栏杆，并挂设安全网。
本栈桥按照单车通行60T进行设计计算，考虑车辆在制动情况下后桥最不利情况为50T，前桥为10T，桥距为5m，车宽2.5m。
本桥选用两组三排单层加强型贝雷梁。
二、栈桥的受力验算1、贝雷梁的受力分析及验算：贝雷纵梁最大跨度为22m，受力分析和验算按22m计算。
钢板：47.1kg/m2=0.471KN/m24m宽均布荷载=1.88 KN/mⅠ28a工字钢：43.47kg/m0.8m纵向间距均布荷载=0.435KN/m贝雷架自重：270kg/片，长3m均布荷载=0.9KN/m加强弦杆：80 kg/支均布荷载=0.27KN/m10cm槽钢：10 kg/m0.15m纵向间距均布荷载=0.1KN/m钢板重量：47.1×4×24=4521.6kgⅠ28工字钢重量：43.47×6×31=8128.2kg贝雷架自重：48片×270kg/片=12960kg加强弦杆自重：96片×80=7680kg贝雷梁支撑架：18片×21kg/片=378kg10cm槽钢：24×27×2×10=12960 kg恒载：T=4521.6+8128.2+12960+7680+378+12960=46627.8kg=466.278KN恒载换算为均布荷载q=T/22=21.194KN/m ，恒载跨中弯距：M1=qL2/8=21.194×222/8=1282.237KN.m梁端恒载剪力：Q=1/2×21.194×22=233.134KN活载：施工中单车通行最大荷载为60T，考虑汽车制动、冲击等因数，系数为1.2，因此，计算活载为P=60×1.2=72T。
18米贝雷梁栈桥计算书
18米贝雷梁栈桥计算书一、计算依据㈠、《建筑结构静力计算实用手册》；㈡、《xxx互通立交桥工程》施工图；㈢、《公路桥涵施工技术规范》；㈣、《公路桥涵设计规范》；㈤、《贝雷梁使用手册》；二、设计要点1、设计荷载为55吨，栈桥净宽5.0米，单跨18米，桥梁总长72米。
2、桥面以0.15m×0.15m方木并排铺设，方木下以I20工字钢为纵梁，I20工字钢下I36工字钢为横梁，架设在贝雷梁纵梁上。
3、桥梁台、墩、基础为片石混凝土。
4、用国产贝雷片支架拼装成支架纵梁，支架结构均采用简支布置。
三、施工荷载计算取值㈠、恒载1、方木自重取7.5KN/m3；2、钢构自重取78KN/m3；3、I20工字钢自重：0.28KN/m；4、I36工字钢自重：0.66KN/m；5、贝雷自重取1KN/m（包括连接器等附属物）；6、片石混凝土自重取20KN㈡、荷载组合根据《建筑荷载设计规范》，均布荷载设计值=结构重要性系数×（恒载分项系数×恒载标准值）。
恒载分项系数为1.2。
㈢荷载分析混凝土罐车为三轴车，考虑自重为550kn,根据车辆的重心，前轮轴重110kn,两个后轴分别为220kn后轴间距为1.3米，轮间距为1.9米。
图2四、各构件验算(一)桥面检算栈桥桥面方木直接搁置于间距L=1米的I20工字钢, 取单位长度(2.4米)桥面宽进行计算。
假设一根后轴作用在计算部位。
桥面五跨连续梁考虑,1、荷载组合桥面: q=1.2×220/2=132kN2、截面参数及材料力学性能指标1、方木力学性能W= a3/6=1503/6=5.63×105mm3I= a4/12=1504/12=4.22×107mm42、承载力检算（按三等跨连续梁计算）方木的力学性能指标按《公路桥涵钢结构及木结构设计规范》（JTJ025-86）中的A-3类木材并按湿材乘0.9的折减系数取值，则：[σ]＝12×0.9＝10.8MPa,E=9×103×0.9=8.1×103MPaa强度M max＝0.289Fl＝0.289×132×1＝38.2KNmσmax＝M max /W＝38.2×103×103/5.63×106＝6.78MPa≤[σ0]合格b刚度荷载:q=1.2×220/2=132knf＝2.716×Fl3/(100EI)＝2.716×132×10003/(100×8.1×103×4.22×107)＝0.011mm≤[f0]＝1000/400＝2.5mm 合格(二)纵梁I20工字钢检算横梁方木搁置于间距1米的I20工字钢纵梁上, I20工字钢纵梁架设在间距2m的I36工字钢, 按最不利情况，车轴一侧的荷载都作用在一根工字钢上，纵梁五跨连续梁考虑.1、荷载组合F=1.2×220/2=132kNq=7.5×0.15×0.15×0.7×(5/0.15)/5=0.17Kn/m2、截面参数及材料力学性能指标W=2.37×105mm3I=2.37×107mm4[σ]＝203MPa, E=206GPa3、承载力计算a强度M max1＝0.227Fl＝0.227×132×3 ＝90KN.mM max2＝0.778q1l2＝0.227×0.17×12＝0.132KN.mσmax1＝M max1 /W＝90×106/（2×2.37×105）＝189.9MPaσmax2＝M max2 /W＝0.132×106/（2×2.37×105）＝0.27MPaσ＝σmax1+σmax2＝189.9+0.27=190.17≤[σ0]合格b刚度荷载:F=1.2×220=264kNq2=7.5×0.15×0.15×0.7×(5/0.15)/5=0.17Kn/mf1＝1.466Fl3/(100EI)＝1.466×264×30003/(100×2.06×105×2.37×107)＝0.021mmf2＝0.521ql4/(100EI)＝0.521×0.17×30004/(100×2.06×105×2.37×107)＝0.015mmf＝f1+f2＝0.021+0.015=0.036mm≤[f0]＝3000/400=75mm合格(三) I36工字钢横梁检算I36工字钢为每7个一组，架设在间距为3米的贝雷梁上，取不理情况两个后轴作用在一根横梁上，荷载考虑为均布荷载。
贝雷梁支架受力计算
贝雷梁支架受力计算团结河、九圩港均采用下承式贝雷梁支架搭设钢便桥，贝雷梁受力参数如下表桁架容许内力表一、团结河团结河搭设12×15×12米3跨钢便桥，总跨度39米，桥面宽度4.2米，采用三排单层加强型结构，设计荷载为汽-20，验算荷载为100t，河中基础采用6根Φ630mm钢管桩贯入河床底，桥台采用C20砼倒T型桥台，桥台基础尺寸为6×5.95×1m，上部尺寸为5.95×1×5m（如图）。
图一团结河便桥1 荷载计算当车辆行驶到桥梁中心时，车辆重心与桥梁重心重合，则贝雷梁承受最大弯矩MMax活（如图一），钢便桥自重为q=6×1.4KN/m=8.4KN/m，产生静弯矩M静，则钢便桥最大弯矩为M Max =M Max 活+M静= P 1×L 1＋P 2×L 2＋P 3×L 3＋P 4×L 4+q ×L 2÷8=250×1.9+250×2.5+250×2.5+250×1.9+8.4×142÷8=2406（KN ·m ）当车在该跨同一端时，主梁将承受最大剪力，则有最大剪力Q MaxQ Max =Q Max 活+Q 静=P ×（L-3.2）÷L+q ×L ÷2=100×10×（14-3.2）÷14+8.4×14÷2=830（KN ）取安全系数=1.3，与桁杆内力容许表比较得M 容许=4809.4 KN ·m >1.3 M Max =3127.8 KN ·m ，弯矩满足受力要求。
Q容许=698.9KN<1.3 Q Max =1079KN ，剪力不满足要求，所以在支撑处必须用双竖杆，而且竖杆杆件不得变形最好予以加强，此时，再考虑到双层的斜杆数量比单层多一倍，剪力抵抗能力应当提高一倍，即2×Q 容许=2×698.9KN=1397.8>1.3 Q Max =1079KN ，通过加强后剪力满足受力要求。
贝雷片钢栈桥受力计算书
钢栈桥受力计算8．1钢栈桥的验算8.1.1钢栈桥设计概况：1.钢栈桥桥面宽度为9.0m，全长203m，桥面标高为9.5米。
结构型式为：贝雷片钢栈桥。
栈桥结构见附图。
2.基础：钢栈桥采用钢管桩基础，每排采用3根直径为630mm的三根钢管桩组成，壁厚16mm，钢管桩的横向间距为4米,纵向间距为6米。
入土深度为12m。
钢管桩顶设置法兰盘支座。
3.桥面结构自上而下分别为：桥面：采用1.2cm的钢板，钢板采取满铺桥面，每隔10m留一道1cm的伸缩缝。
纵桥向分配梁：密布[25b槽钢，横桥向分配梁：采用I25a工字钢，间距为1.2m。
主纵梁：采用单层双排150cm高321型贝雷片，每组两片贝雷桁架采用45cm宽花架连接，间距2.85m。
形成装配式贝雷桁架主梁，共四组。
下横梁：采用H600型钢，与钢管桩顶法兰盘支座连接。
支撑：桩与桩之间、两贝雷片之间均用剪力撑进行加固连接，其他各部件之间均采用钢构件进行加固。
8.1.2基本荷载(恒荷载分项系数1.2，活荷载分项系数1.3)1、恒荷载1.2cm的钢板：0.012×78.5=0.942KN/m2[25b槽钢纵向分配梁：0.313KN/mI25a工字钢横向分配梁：0.42KN/m贝雷桁架主梁(1.5m高)：6.66KN/m下横梁HN606（606×201×12×20）:1.2KN/m（1）活荷载(1)100T履带吊整机质量为112T(基本臂带100T钩)+吊重16T，履带长度7.505m，履带宽度1.015m，履带接触桥面长度6.475m，履带宽度1.015m，接地比压0.0922MPa。
履带吊传给桥面的活荷载：92.2KN/m2。
(2)施工及人群活荷载：4KN/m2。
8.1.3构件内力计算与设计<一>1.2cm钢板采取满铺方式，纵桥向分配梁[25b槽钢采取满铺方式,因此，可以不对钢板进行受力分析计算。
<二>纵桥向分配梁[25b槽钢计算,槽钢(两肢朝下)采取满铺方式，Wx=32.7cm3,r=1.2,y履带带传力：92.2×0.25=23.05KN/m梁自重：0.313KN/m钢板重：0.942×0.25=0.236KN/mq=1.3x23.05+1.2(0.313+0.236)=30.62KN/m计算跨度：L=750mm内力计算：M=1/8×q×l2=1/8×30.62×0.752=2.153KN-m荷载工况一(恒载)内力图M=2.153KN-m强度验算：Wy=2.153×103/1.2×32.7=54.87N/mm2<f=215N/mm2.Ó=M/ry整体稳定验算：L1/b1=750/250=3<16整体稳定，安全，局部稳定无需验算，所选截面满足要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
容易生成重复单 元。因此，建完模 型后，建议使用检
模型>检查结构数据>检查并删除重复输入的单元（删除刚才支撑架 复制重叠的单元）
查功能，删除重叠 的单元，以确保分 析的正确性。（其他
建立其余的支撑架 模型>单元>复制和移动
结构的分析也建议 在分析前执行检查 的操作）
全选
形式>复制 等间距> dx,dy,dz>（3000，0，0）mm
模型>单元>复制和移动
选择最新建立的个体
形式>复制 等间距> dx,dy,dz>（1410，0，0）mm 复制次数>（2）↵
生成斜杠 模型>单元>建立 材料>1:16Mn； 截面>2：腹杆 节点连接：依次连接节点（15，10），（10，16），（16，3），（3，15）
（16，12），（12，17），（17，5），（5，16） 生成斜杆（如图所示）
贝雷片参数：材料 16Mn； 弦杆 2I10a 槽钢（C 100x48x5.3/8.5，间 距 8cm），腹杆 I8(h=80mm,b=50mm, tf=4.5mm ,tw=6.5mm)。贝雷片 的连接为销接。
1
图表 1 贝雷片计算图示（单位：mm） 支撑架参数：材料 A3 钢，截面 L63X4。 分配横梁参数：材料 A3 钢，截面 I20a，长度 6m。 建模要点：贝雷片主梁用梁单元，销接释放绕梁单元截面 y-y 轴的旋 转自由度；支撑架用桁架单元；分配横梁用梁单元，与贝雷主梁的连 接采用节点弹性连接（仅连接平动自由度，旋转自由度不连接）；车 道布置一个车道，居中布置。
添加荷载工况 ··························································································21 6、输入移动荷载分析数据·····································································22 定义横向联系梁组 ··················································································22 定义移动荷载分析数据···········································································23 输入车辆荷载 ··························································································24 移动荷载分析控制 ··················································································26 7、运行结构分析 ····················································································27 8、查看结果 ····························································································27 生成荷载组合 ··························································································27 查看位移 ··································································································27 查看轴力 ··································································································28 利用结果表格查看应力···········································································29
2
2、定义材料和截面 定义钢材的材料特性
模型 / 材料和截面特性 / 材料/添加 材料号：1 类型>钢材； 规范：JTJ(S) 数据库>16Mn （适用） 材料号：2 类型>钢材； 规范：JTJ(S) 数据库>A3 （确定）
3
定义截面
注 ： MIDAS/CIVIL 的截面库中含有丰 富的型钢截面，同 时还拥有强大的截 面自定义功能。
Байду номын сангаас复制次数>（5）↵
10
11
12
建立分配梁
切换到正面视图，窗口选择 x=0 的构件，然后激活 模型>节点>复制和移动 选择节点 8 形式>复制 等间距> dx,dy,dz>（0，-750，200）mm 复制次数>（1）↵ 模型>单元>扩展单元 选择最新建立的个体 （快速选中刚才生成的节点） 扩展类型>节点-线单元 单元类型>梁单元； 材料>2:A3； 截面>4：分配梁 复制和移动>任意间距：方向（y） 间距（750，5@900，750）mm ↵ （生成第一根分配梁） 模型>单元>复制和移动（使用复制功能建立余下的分配梁） 窗口选择刚才生成的分配梁 形式>复制 任意间距：方向（x） 间距（795，3@705，885，3@705，885，3@705， 885，3@705，885，3@705）mm↵
目录
栈桥分析 ····································································································1 1、工程概况 ······························································································1 2、定义材料和截面 ··················································································3 定义钢材的材料特性·················································································3 定义截面 ····································································································4 3、建模 ······································································································6 建立第一片贝雷片 ····················································································6 建立其余的贝雷片 ····················································································9 建立支撑架 ······························································································10 建立分配梁 ······························································································13 4、添加边界 ····························································································16 添加弹性连接 ··························································································16 添加一般连接 ··························································································17 释放梁端约束 ··························································································20 5、输入荷载 ····························································································21
9
建立支撑架
建立一联支撑架 模型>单元>建立 单元类型>桁架单元； 材料>2:A3； 截面>3：支撑架 如下图所示，依次连接节点，生成两片主梁间的支撑架
模型>单元>复制和移动 选择刚才生成的支撑架单元。（切换到正面视图，窗口选择 x=0 的构
件，然后激活 ，再窗口选择即可）
形式>复制
注：对于钢结构模 等间距> dx,dy,dz>（0，900，0）mm 型，由于单元较多， 复制次数>（4）↵
栈桥分析
1、工程概况
一座用贝雷片搭建的施工栈桥，跨径 15m（5 片贝雷片），支承 条件为简支，桥面宽 6 米。设计荷载汽—20，验算荷载挂—50。贝雷 片的横向布置为 5×90cm，共 6 片主梁，在贝雷片主梁上布置 I20a 分配梁，位置作用于贝雷片上弦杆的每个节点处，间距约 75cm。如 下图所示：
