AC-20沥青混凝土目标配合比设计说明

AC-20下面层沥青混凝土目标配合比设计一、设计依据1、交通部《公路工程技术标准》（JTG B01—2003）；2、交通部《公路技术状况评定标准》（JTGH20—2007）；3、交通部《公路路面基层施工技术规范》（JTJ 034—2000）；4、交通部《公路工程集料试验规程》（JTG E42—2005）；5、交通部《公路工程质量检验评定标准》（JTG F80/1—2004）；6、交通部《公路沥青路面设计规范》（JTG D50—2006）；7、交通部《公路沥青路面施工技术规范》（JTG F40—2004）；二、AC-20沥青混合料矿料级配应符合下面的规定三、材料要求1.沥青下面层采用优质AH-70号A级道路石油沥青，其技术要求见下表。

AH-70号A级道路石油沥青技术要求2、粗集料采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的石灰岩。

沥青下面层粗集料质量技术要求3.细集料沥青面层细集料采用坚硬、洁净、干燥、无杂质.沥青面层用细集料质量技术要求沥青面层细集料规格4.矿粉矿粉采用石灰岩碱性石料经磨细得到的矿粉，原石料中的泥土等杂质应除净。

矿粉要求干燥、洁净，禁止使用回收粉尘。

沥青面层矿粉质量技术要求四、下面层沥青混凝土的标准AC-20热拌密级配沥青混凝土混合料，马歇尔试验技术标准(如下)五、沥青混凝土目标配合比设计1、确定各矿料的组成比例从施工现场分别取各类矿料进行筛分，用计算机或图解计算各矿料的用量，使合成的矿质混合料级配符合要求，使矿质混合料级配曲线接近一条顺滑的曲线，其中特别使0.075mm、2.36mm、4.75mm的筛孔通过量控制接近标准级配的中值。

2、据《公路沥青路面施工技术规范》的规定，AC-20目标配比中各矿料的含量，进行冷料仓调配，使之符合进料要求，进行实际操作调试。

各冷料仓进料比例如下：仓号集料名称进料比例（%）4 10-25mm碎石 243 5-10mm碎石 282 3-5mm碎石 141 0-3mm石屑 31外加矿粉：3％3、确定沥青的最佳油石比用计算的矿料组成采用的油石比范围，按0.5%间隔变化，取五个不同的油石比，用试验室小型拌合机拌制沥青混合料，制备五组马歇尔试件。

AC-20型沥青混合料生产配合比

AC-20型沥青混合料生产配合比一、配合比设计依据1、JTJ 052-2000《公路工程沥青及沥青混合料试验规程》2、JTG E42-2005《公路工程集料试验规程》3、JTG F40-2004《沥青路面施工技术规范》4、《国家高速公路网连霍高速（G30）西安至宝鸡改扩建工程路面施工技术指南》（2010年4月）AC-20型沥青混合料集料级配范围表一6、混合料的技术指标二、沥青拌和楼热料仓试验1、5#热料仓②毛体积相对密度：2.804表观相对密度：2.8362、4#热料仓②毛体积相对密度：2.796表观相对密度：2.8353、3#热料仓4、2#热料仓②毛体积相对密度：2.772表观相对密度：2.8204、1#热料仓②表观相对密度：2.768毛体积相对密度：2.6785、矿粉自产。

矿粉干燥、洁净、无团粒结块，其技术指标经检测符合规范要求。

结果如下表：6、沥青中面层AC-20采用90#A级沥青，其技术指标经检测均符合规范要求，试验结果如下：90#A级沥青技术指标7．高模量剂参量为混合料的0.6%三、AC-20型沥青混合料生产配合比矿料级配设计生产配合比矿料级配合成：沥青拌和楼根据选定的目标配合比矿料级配进行流量测试，待各种集料供求达到平衡后，试验室分别取沥青拌和楼二次筛分后各热料仓集料进行筛分，根据各热料仓筛分结果，依据目标配合比级配合成生产配合比矿料级配经设计调整后，确定AC-20型沥青混合料生产配合比中各热料仓矿料的用量比例为：5#热料仓：4#热料仓：3#热料仓：2#热料仓：1#热料仓：矿粉：=15：:29：19：5：28：4，合成级配符合规范要求，沥青混合料矿料合成级配计算表如图1：四、沥青混和料性能验证汇总表沥青混和料性能验证汇总表同时，根据最佳油石比4.5％以及生产配合比选定的各热料仓矿料的用量比例制作试件进行试验（抗剥落剂掺量为沥青用量的4‰），分别检验沥青混合料的高温稳定性、抗水损害性能等各项技术指标，结果均符合规范要求。

AC-20沥青混合料说明书

沥青混合料生产配合比设计报告一、概述根据所作的AC-20目标配合比设计，进行生产配合比设计，确定生产时的油石比和生产中各料仓的生产比例。

1. 设计依据本设计依据以下文件中有关要求进行：（1）《公路工程集料试验规程》JTG E42--2005（2）《公路工程沥青及沥青混合料试验规程》JTG E20-2011（3）《公路沥青路面施工技术规范》JTG F40-2004（4）AC-20沥青混合料目标配合比（2018-WZLQ-008）二、AC–20型混合料生产配合比设计为了保证混合料的质量应严格控制原材料的质量，同时应根据混合料的路用性能要求和原材料的特性进行有针对性的试验，在此基础上确定混合料的配比。

为了保证原材料的性能满足要求，对各种矿料和结合料分别进行了性能测试。

1、原材料性能检验1.1沥青本次混合料生产配合比设计采用的是****有限公司提供的SBS(1-C)改性沥青，对其各项物理性能指标进行测试，结果见表1-1。

沥青检测结果表1-1从表1-1可以看出，****有限公司提供的SBS(1-C)改性沥青的各项技术指标均符合《公路沥青路面施工技术规范》（JTG F40-2004）规范要求，可以在工程中使用。

1.2粗集料为了充分发挥沥青混合料中粗集料的作用，粗集料必须使用洁净、干燥表面粗糙的优质石料。

本次试验采用的粗集料是****有限公司提供的安山岩碎石，对各规格粗集料性能指标检验结果见表1-2。

粗集料性能试验结果表1-2从表1-2试验结果看，该粗集料的各项指标均满足《公路沥青路面施工技术规范》(JTG F40-2004)中的技术要求，可以在工程中使用。

1.3 细集料沥青路面采用的细集料应系洁净、干燥、无风化、无杂质，并有适当的颗粒级配。

本试验中采用的细集料为****有限公司提供的安山岩石屑，对细集料性能试验结果见表1-3。

从表1-3结果看，采用的细集料的各项指标均满足《公路沥青路面施工技术规范》（JTG F40-2004）中的技术要求，可以在工程中使用。

AC-20(目标)配合比设计说明

设计报告首页1 概述受xxxx路桥工程有限公司委托，xxxx有限公司承担xxxx段新建工程xxxx 合同段xx标AC-20目标配合比设计。

本次AC-20沥青混合料室内配合比设计参考施工图设计文件并依据我国《公路沥青路面施工技术规范》（JTG F40-2004，以下简称“规范”）和《公路工程沥青及沥青混合料试验规程》（JTG E20-2011，以下简称“规程”）的要求进行了沥青混合料目标配合比设计。

2 材料依据设计要求，进行了集料性质试验（试验结果见表2-1）、矿粉性质试验（试验结果见表2-2）、各种矿料外观质量照片如图2-1、70号道路石油沥青试验（试验结果见表2-3）。

表2-2 矿粉性质试验结果汇总表1#料 2#料3#料4#料矿粉图2-1集料外观质量照检测项目单位试验值技术要求试验规程针入度（25℃，100g，5S）0.1mm 71 60-80 T0604-2011 延度（5cm/min，15℃）cm ＞100 ≮100 T0605-2011 软化点℃51.5 ≮46 T0606-2011 25℃时的相对密度— 1.027 —T0603-2011 3 设计级配选择3.1 初选级配依据设计方法，在选择集料结构时，以4.75mm通过率为关键性筛孔，选用粗、中、细三个级配，选择三个级配的初试沥青用量，制作马歇尔试件，根据试验结果计算出这三个级配的沥青混合料的空隙率（VV）、矿料间隙率（VMA）、沥青饱和度（VFA）、稳定度、流值等体积指标和力学指标。

AC-20沥青混合料矿料级配范围见表3-1，各种集料的筛分试验结果、三种试验级配的矿料比例及三种试验级配各筛孔尺寸矿料通过率明细见表3-2，三种试验级配曲线见图3-1。

表3-1 AC-20沥青混合料矿料级配范围图3-1 三种试验级配曲线3.2 试验级配的评价根据初始沥青用量4.2％进行室内拌和三种级配。

采用马歇尔成型试件方法，成型试件温度145℃。

初始沥青用量三种试验级配马歇尔试验结果汇总于表3-3。

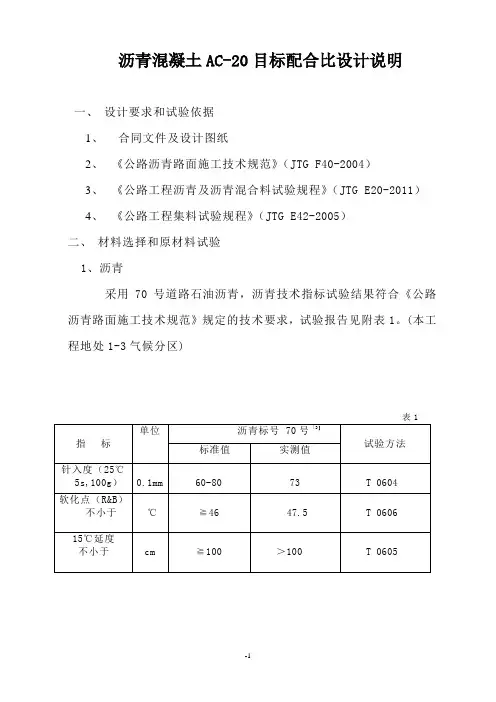

AC-20目标说明

沥青混凝土AC-20目标配合比设计说明一、设计要求和试验依据1、合同文件及设计图纸2、《公路沥青路面施工技术规范》（JTG F40-2004）3、《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）4、《公路工程集料试验规程》（JTG E42-2005）二、材料选择和原材料试验1、沥青采用70号道路石油沥青，沥青技术指标试验结果符合《公路沥青路面施工技术规范》规定的技术要求，试验报告见附表1。

(本工程地处1-3气候分区)表12.材料筛分试验结果三、目标配合比设计根据设计要求，该工程沥青面层采用AC-20密级配沥青混凝土，马歇尔试验技术指标应符合《公路沥青路面施工技术规范》规定热拌沥青混合料马歇尔试验技术标准。

表3矿料级配计算：经过对材料进行矿料级配计算，得到的各种材料的配合比如下：10-20mm碎石：5-10mm碎石：3-8mm碎石：石粉：砂：矿粉=26：20：21：20：9：4。

四、最佳沥青用量确定⑴试件成型参照同地区、同类型的油石比，确定沥青混凝土AC-20的最佳经验油石比4.5%，以0.5%间隔的不同油石比，3.5%、 4.0%、4.5%、5.0%、5.5%、分别制备试件，按规定每面各击实75次的方法成型。

⑵马歇尔试验①物理指标测定：按上述方法成型试件，经24小时后用表干法测定其毛体积密度、空隙率、矿料间隙率、沥青饱和度。

②力学指标测定：测定物理指标后的试件，在60℃±1℃温度下测其马歇尔稳定度和流值并计算马歇尔模数。

结果如下表：马歇尔试验结果表4⑶马歇尔试验结果分析①绘制油石比和物理力学指标关系图。

②确定油石比初始值OAC1。

有关系图得相应于密度最大的油石比a1= 4.86% ，相应于稳定度最大的油石比a2= 4.45% ，相应于目标空隙率的油石比a3=3.5% ，沥青饱和度范围中值对应值a4=4.50%。

OAC1=（ 4.86% + 4.43 % + 3.5% + 4.50%）/4 = 4.33%③确定油石比初始值OAC2 。

AC-20C沥青混合料配合比设计报告详细

设计说明1. AC-20C沥青混合料的级配范围来自于《湖南省高速公路沥青混凝土面层施工技术指南》.2. AC-20C沥青混合料所用原材料均为委托单位来样,其组成为：（1）集料：按13.2米米〜19米米（1号）、9.5米米〜13.2米米（2号）、4.75 米米〜9.5米米（3号）、2.36米米〜4.75米米（4号）、0米米〜2.36米米（5 号）备料.（2）沥青：XX生产SBS改性沥青.（3）矿粉：自产.3.按规范要求，混合料理论最大相对密度采用计算法.4.采用马歇尔试验进行配合比设计，室内试验的拌和温度为165-175（℃）,试件的击实成型温度为155-160（℃）.5.配合比设计试验及计算参数均以“JTGF40-2004《公路沥青路面施工技术规范》中附录B热拌沥青混合料配合比设计方法”中的程序及公式计算.6.试验结果：经室内配合比设计试验与相关验证，确定AC-20C沥青混合料目标配合比设计的最佳油石比为4.4%,在进行生产配合比设计与试验时，油石比宜控制在 4.3%-4.6%之间淇合成级配应尽可能与目标配合比级配曲线接近.目标配合比的各级材料比例见相关设计图表.7.采用旋转压实仪成型进行验证,旋转压实仪的单位压力为600KPa,设定旋转压实次数为125次.2012年7月2日.原材料试验1.沥青试验结果2.集料试验(1)集料原材料来样筛分试验结果(2)粗集料材质试验结果⑶各级粒径集料的相对密度试验结果(4)矿粉质量试验结果(5)细集料的砂当量试验结果二.AC-20C沥青混合料技术要求1. XX高速公路AC-20C型沥青混合料级配范围2.郴宁高速公路AC-20C沥青混合料马歇尔试验技术要求AC-20C型沥青混合料配合比试验1.各级集料在混合料中的比例及合成级配集料规格集料比例(%)通过下列方孔筛(mm)的质量百分率(％)26.5 19 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.0751号33 10088.553.4 4.00.10.10.10.10.10.10.10.1 2号14 100100100100 5.90.10.10.10.10.10.10.1 3号18 10010010010087.3 1.90.40.40.40.40.40.3 4号9 10010010010010087.611.8 1.10.90.90.90.8 5号23 10010010010010010074.949.127.918.210.17.1矿粉 3 10010010010010010010010010098.594.883.4合成级配结果100 96.2 84.6 68.3 51.6 34.2 21.4 14.5 9.6 7.3 5.4 4.3级配范围100 901007688637546582939192914229-17 7-13 5-10 3-6备注/AC-20C混合料矿料合成级配曲线如下图所示:) (( 率过通AC-20混合料级配合成图0.075 0.3 0.6 1.18 2.36 4.75 9.5 13.2 16 19 26.5--------------------------------------------- 孔径（mm）|T一上限 T-下限上中值合成级配2.目标配合比马歇尔试验结果体积指标油石比（%）3.4 3.94.4 4.95.4 混合料最大相对密度 2.578 2.559 2.541 2.523 2.505 试件毛体积相对密度 2.412 2.426 2.435 2.437 2.435 试件空隙率（%）6.4 5.2 4.2 3.4 2.6 VFA (%) 52.2 61.2 68.9 75.4 81.6 V 米 A (%)13.4 13.4 13.5 13.8 14.1 稳定度 15.07 15.48 16.06 15.20 14.24 流值（米2.12.93.74.44.8AC-20C 型沥青混合料沥青用量确定图毛体积相对密度与油石比的关系油石比2 4 2 2 Z度密对相积体毛一 44油石比从上表及图中可以得出AC-20C 沥青混合料指标与油石比的关系如下:从上图及表中可知,OAC 1=4.50%,各项指标符合技术要求的油石比范围OA 厘米反〜OA 厘密度空隙率流值稳定度 VFA米ax为4.12%〜4.50%,因此：OAC2二(OA 厘米ix+OA 厘米ax)/2=4.31%.取OAC1与OAC2的中值为最佳油石比，得：OAC=(OAC1+OAC2)/2=4.41%.由上述计算确定郴宁高速公路AC-20C的最佳油石比OAC为4.4%.3. AC-20C型在最佳油石比OAC=4.4%时淇各项体积指标与强度指标如下表:(1)马歇尔试验结果(2)浸水马歇尔、冻融劈裂强度、车辙试验结果(3)AC-20C型沥青混合料旋转压实验证试验结果经过马歇尔试验及其相关的验证试验,郴宁高速公路路面AC-20C沥青混合料在最佳油石比取为 4.4%时，各项技术指标满足相应的技术要求.在进行生产配合比设计与试验时，应根据拌和机的除尘效果，确定矿粉的掺量，以使混合集料的级配尽可能与目标配合比的级配一致.主检：审核：审批：2012年7月2日。

AC-20沥青混合料配合比设计报告

11.11
90。2
≥80
（2)冻融劈裂试验
试验条件：采用双面个击实50次的马歇尔试件，试件温度为25±0.5℃，加载速率为50mm／min，试件按《公路工程沥青及沥青混合料试验规程》（JTJ052－2000）T0717方法进行真空饱水，试件在－18℃冷冻16小时后,经60℃水浴保温24小时，再放入25℃水温保温2小时，然后将两组试件分别进行劈裂试验，得到劈裂抗拉强度比）。
25。1
4。4
2。412
2。509
2。663
3。9
13。2
70.7
12.86
29.4
4.9
2.423
2.498
2。663
3.0
13。3
77.3
11。14
36。2
5。4
2。417
2。486
2.663
2.8
13.9
80.1
10.31
40。8
（6)以油石比为横坐标，以测定各项指标为纵坐标，分别将试验结果点入图中，绘制沥青用量与稳定度、流值、密度、空隙率、VMA、VFA的关系曲线,
4、最佳沥青用量的确定
由图可知:
相应于密度最大值的为油石比: a1=4.9％
相应于稳定度最大值的为油石比： a2=4。4％
相应于空隙率范围中值的为油石比： a3=4.4％
相应于沥青饱和度范围中值的为油石比： a4=4.4%
对应各项指标均满足要求的共同油石比范围为:
OACmin=4。1％OACmax=4.7%
一、概述
AC－20沥青路面进行目标配合比设计。
二、设计依据
1、《公路沥青路面施工技术规范》(JTG F40－2004）
2、《公路工程集料试验规程》（JTG E42—2005）

AC-20沥青混合料配合比设计报告

AC-20沥青混合料配合比设计报告AC-20沥青混合料是一种常用的路面铺设材料，其特点是强度高、耐久性好，适用于高速公路、城市道路等重要路段。

在进行AC-20沥青混合料的配合比设计时，需要考虑沥青含量、骨料配合比、沥青粘结剂选择等因素，以确保混合料的质量和性能满足需求。

本文将详细介绍AC-20沥青混合料配合比设计的流程和步骤。

首先，在进行AC-20沥青混合料配合比设计之前，我们需要根据路面的使用要求和设计要求确定混合料的级配要求。

级配是指不同颗粒大小的骨料在混合料中的分布情况，对于混合料的性能具有重要影响。

根据目标密度和最大骨料粒度等参数，我们可以通过筛分试验和密度试验来确定所需的骨料级配。

其次，根据混合料的设计厚度和使用要求，我们需要确定AC-20沥青混合料中沥青的含量。

沥青含量对混合料的性能具有显著影响，一般情况下，含量过高会导致混合料易软化，含量过低则会影响混合料的抗水性和耐久性。

通过试验室的沥青含量试验和稳定性试验，确定合适的沥青含量范围。

接下来，根据确定的沥青含量和级配要求，我们需要进行骨料的粘结剂选择。

骨料粘结剂是指沥青的粘结性能，对混合料的稳定性和耐久性有重要影响。

常用的粘结剂有聚合物改性沥青、橡胶改性沥青等，根据实际情况选择适合的粘结剂，并进行试验评估其性能。

最后，我们需要进行混合料的稳定性和流动性试验。

稳定性试验是通过马歇尔稳定性试验来评估混合料的抗压能力和抗变形性能，以保证混合料在使用过程中不会产生塌陷和变形。

流动性试验是通过滚筒法来评估混合料的可铺性和可塑性，以保证混合料在施工过程中的流动性和铺设质量。

通过以上的步骤和试验，我们可以得到合适的AC-20沥青混合料配合比设计。

在实际施工过程中，要严格按照设计要求进行配料和施工，保证混合料的质量和性能符合标准，以提高路面的使用寿命和性能。

另外，在使用过程中要进行定期检测和维护，及时修补和维护损坏的路面，以确保路面的安全和舒适性。

AC20沥青中面层目标配合比设计

十天高速公路H-M02标AC－20沥青中面层目标配合比设计说明一、设计使用规范、规程及标准1、《公路工程集料试验规程》JTG E42－2005；2、《公路工程沥青及沥青混合料试验规程》JTJ 052－2000；3、《公路沥青路面施工技术规范》JTG F40－2004；4、《高速公路路面施工技术指南》。

5、国家高速公路十堰至天水联络线陕西境内安康至汉中公路路面工程施工招标文件。

二、原材料情况1、沥青：采用壳牌A级90号道路石油沥青改性为SBS（I-C）改性沥青,各项指标均符合技术指南及规范要求如下表；2、矿质材料：①粗集料：采用西乡清泉石料厂生产的石灰岩碎石，粘附性5级，规格为19～、～19mm、～、～。

②细集料:采用西乡清泉石料厂生产的机制砂，规格0～③填料：采用沥青拌合站石灰岩磨细矿粉。

三、矿质混合料级配组成根据组成材料筛分试验结果，经试配最后确定一组级配,各种材料比例为19～、～19mm、～、～：0~2 .36mm机制砂：矿粉＝6：33：23：9：26：3，详见矿料级配设计计算表。

四、马歇尔试验及合成表观相对密度γγsb=100/(6/+33/+23/+9/+26/+3/=γsa=100/(6/+33/+23/+9/+26/+3/=2、预估适宜的油石比Pa根据以往经验预估适宜的油石比P a=P b= P a/（100+ P a）×100=(100+ ×100=3、以预估的油石比为中值，按%间隔，取5个不同的油石比分别成型试件，采用表干法测定毛体积相对密度。

结果如下表：4、确定沥青混合料的最大理论相对密度用计算法计算沥青混合料的最大理论相对密度结果如下表:5、计算沥青混合料试件的空隙率VV、矿料间隙率VMA、有效沥青饱和度VFA等体积指标，进行体积组成分析。

计算结果如下表:6、测定马歇尔稳定度及流值测定结果见下表：五、确定最佳油石比1、密度最大值的油石比a 1=%,稳定度最大值的油石比a 2=%,相应于规定空隙率范围的中值的油石比a 3=%,饱和度中值的油石比a 4=%OAC 1 =( a 1+a 2+a 3+a 4)/4=（%+ %+%+%）/4=%各指标符合沥青混合料技术指标的沥青用量（油石比）范围：OACmin=% OACmax=% OAC 2=%+%)/2=% 综合确定最佳油石比：OAC ＝（OAC 1＋OAC 2）／2＝( %+ %)/2=%按油石比%拌和混合料制件，试验检测各项指标如下： 2、计算沥青结合料被集料吸收的比例及有效沥青含量按油石比%计算合成矿料的有效相对密度γseγse=(100-Pb)/(100/γt-Pb/γb)=/(100/ Pba =（γse－γb）×γb ／（γse×γsb）×100=（－）×／（×）×100= %Pbe = Pb-Pba×Ps／100== %3、检验最佳沥青用量时的粉胶比 FB和有效沥青膜厚度DAFB= P be==SA=∑(P i×FA i)=+++++++=DA= P be×10/(γb×SA) =×10/× =六、配合比设计检验水稳定性检验按油石比%制作试件,进行浸水马歇尔稳定度试验结果如下:沥青混合料水稳定性试验结果从上表试验结果可知，油石比为%时残留稳定度大于90%。

AC-20C目标配合比

精心整理AC-20C沥青混合料目标配合比设计报告1概述1.1其桩号范围为1.2（1（2（3（4（5（6）《公路路基路面现场测试规程》（JTGE60-2008）1.3原材料来源本项目下面层AC-20C沥青砼目标配合比设计试验所采用的集料为凉水石场生产的玄武岩，集料粒径规格分别为9.5-19.0mm、4.75-9.5mm、2.36-4.75mm，机制砂规格S16(0-2.36mm)；矿粉为磐石石粉厂生产；消石灰产地图们；沥青采用延边路兴沥青储运站提供的盘锦产SBSI-C类改性沥青。

2原材料试验2.1沥青沥青试验按照《公路工程沥青及沥青混合料试验规程》JTJ052-2000的要求和方法进行，沥青性能指标试验结果和设计要求见表2-1所列。

SBSI-C类改性沥青沥青试验结果表2-12.22-2 2.32.4果见表2-5由表2-5试验结果可见：矿粉及消石灰各项检测指标均符合本项目技术要求。

3 AC-20C型沥青混合料目标配合比设计根据本项目实际情况和工期安排，本合同段沥青混合料配合比设计采用马歇尔试验法。

根据本合同使用的矿料和沥青实际情况，以及其他项目的成功经验，拟定三个矿料级配进行试验，以确定各种材料的最佳组成，使之既能满足路面性能要求，又能符合经济性。

3.11)表3-123①AC-20C(方案Ⅰ)马歇尔试验结果表3-2注：1)沥青加热温度控制在170℃，上下浮动±5℃；矿料加热温度为180～200℃；混合料拌和温度为180℃，上下浮动±5℃；击实温度为170～180℃；混合料废弃温度195℃；2)沥青混合料理论最大相对密度采用计算法得到。

②最佳沥青用量确定由表3-2得出的油石比与各项测定指标的关系曲线如图3所示。

比(3-35℃；5、浸水马歇尔试验根据确定的各种矿料比例、级配和最佳油石比进行了马歇尔试件制作，并进行残留稳定度试验，以判断目标配合比沥青混合料抗水损害性能，试验结果如表3-4所列。

沥青混泥土AC-20C配合比

AC-20C沥青混合料生产配合比设计一、设计依据1. JTG D50-2006《公路沥青路面设计规范》2. JTG F40-2004《公路沥青路面施工技术规范》3. JTG E20-2011《公路工程沥青及沥青混合料试验规程》4. JTG E42-2005《公路工程集料试验规程》二、原材料2.1沥青：A-70石油沥青。

沥青试验结果2.2粗集料采用碎石集料规格：15~23mm、10~15mm、5~10mm、3-5mm粗集料试验结果2.3细集料采用石屑集料规格：0-3mm细集料试验结果2.4填料采用矿粉：矿粉试验结果材料筛分汇总三. 矿料级配组成设计3.1委托方拌和楼料仓为1#料仓0~3mm，2#料仓3~5mm，3#料仓5~10mm,4#料仓10~15mm,5#料仓15~23mm。

3.2按集料筛分进行组配，配合比为5#料仓:4#料仓:3#料仓：2#料仓：1#料仓:矿粉＝19% :27%∶19.5%∶12%∶20.5% :2%。

四. 最佳含油量的选定4.1根据目标配合比以3.8%、4.0%、4.2%三个不同含油量分别制作马歇尔试件。

4.2采用表干法检测试件密度,根据集料比例及含油量,分别计算试件的空隙率、沥青饱和度、矿料间隙率等物理力学指标，试验和计算见试验记录表。

4.3标准击实的试件冷却至室温后，将试件置于60℃的恒温水浴中保持30~40min，测定试件的稳定度和流值。

数据见试验记录表。

试验记录表4.4根据试验数据选定最佳含油量为4.0%。

五、配合比设计检验5.1按最佳含油量为4.0%制作二组试件，测得其毛体积相对密度（平均值）为2.416、空隙率（平均值）为4.6%、饱和度68.8%为均满足规范要求。

5.2将第一组试件置于60℃的恒温水浴中保持30~40min后，测得其稳定度（平均值）为9.47 KN。

5.3将第二组试件置于60℃的恒温水浴中保持48h后，测得其稳定度（平均值）为8.34KN，计算其浸水残留稳定度为MS。

AC-20c沥青混合料目标配比设计报告

AC-20c沥青混合料目标配比设计报告一、配比设计原则：1.经济合理：在满足技术性能要求的前提下，选择成本较低的材料，并合理控制用量。

2.良好的工作性：确保混合料具有良好的稳定性、抗沉降性、易于浇筑和压实等工作性能。

3.优异的抗剪强度：混合料的抗剪强度能够满足道路使用的要求，提供良好的承载能力和耐久性。

4.良好的变形性能：混合料在交通荷载作用下，能够保持较小的变形，避免产生裂缝和坑洞。

二、矿料选择：根据AC-20c混合料的要求，粗矿料应选用规格为16-31.5mm的碎石，细矿料应选用规格为4.75-9.5mm的石子。

同时，矿料的形状应以块状和角状为主，具有好的磨耗和耐久性能。

三、沥青选择：四、配比设计步骤：1.根据道路设计要求和使用环境，确定AC-20c混合料的级配要求，即不同矿料粒径层级的比例。

通常，粗矿料占总矿料重量的40-60%，细矿料占40-60%，而沥青占总矿料重量的5-7%。

2. 根据级配要求，计算各级矿料的标准配合比。

配合比是指根据矿料的粒径分布，按照一定的比例确定各级矿料的重量。

例如，对于粗矿料层级，标准配合比可以为20%的16-31.5mm石子、50%的9.5-16mm石子、30%的4.75-9.5mm石子。

3.计算混合料的总配合比。

将各级配合比按照矿料的重量加和即可得到总配合比。

例如，如果有3个级矿料，则总配合比为各级配合比之和。

4. 确定沥青的用量。

根据总配合比和沥青占总矿料重量的比例，计算沥青的实际用量。

例如，如果总配合比为1000kg，沥青占总矿料重量的6%，则沥青的用量为60kg。

5.按照确定的配合比，进行试验配合。

将矿料和沥青按照配合比的比例混合，进行性能测试。

根据测试结果进行调整，直至满足要求的性能指标。

五、性能测试：常见的AC-20c沥青混合料性能测试包括稳定度、流动度、抗剪强度、抗水剥离性等。

这些测试旨在评估混合料的稳定性、变形性和耐久性能。

根据测试结果，可以对配合比进行进一步调整，以达到所需的性能要求。

AC-20C沥青砼面层目标配合比设计说明

G3014乌尔禾-阿勒泰公路建设 WA-2标沥青砼中面层目标配合比设计书混合料种类：AC-20C使用结构部位：路面工程(路面中面层)编号：LPB-04试验日期：2012.10.30G3014乌尔禾-阿勒泰公路建设项目WA-2标试验室沥青砼中面层目标配合比设计说明一、工程概况：乌阿高速公路沥青混凝土路面下面层为AC-20C型沥青混凝土二、试验依据及试验组成：《乌阿高速公路建设项目招标文件》《公路沥青路面施工技术规范》JTG F40-2004《公路工程集料试验规程》JTG E42-2005《公路工程沥青及沥青混合料试验规程》JTG E20-2011配合比试验由集料筛分试验、针片状试验、压碎值试验、含泥量试验、集料密度试验、马歇尔试验、沥青三大指标等常规试验。

三、试验仪器：四、原材料：1、碎石：采用G217线K171+560右侧碎石料场，经检验碎石的技术要求指标都合格，可以用做沥青砼下面层粗集料。

2、水洗砂：采用G217线K203+000右侧3公里砂石料场，经检验水洗砂的技术指标都合格，可以用做沥青砼下面层粗集料。

3、石屑：采用G217线K171+560右侧碎石料场，经检验各项技术指标都合格，可以用做沥青砼下面层细集料。

4、填料：矿粉采用新市区苏州东街天润建材销售中心的矿粉，试验结果合格，可用于沥青砼下面层填料。

5、沥青：配合比选用克拉玛依90号A沥青,试验各项指标合格，可用于沥青砼下面层沥青。

粗集料试验检测结果细集料试验检测结果矿粉试验检测结果90号A沥青试验检测结果五、关于沥青混合料矿料级配组成设计的说明沥青砼面层设计采用JTG F40-2004《沥青路面施工技术规范》中的AC-20级配。

按规范要求对各种原材料的筛分结果进行分析来确定各种原材料的比例组成，然后经过试验选择一种更合理并适宜施工的级配。

矿料目标配合比掺配比例目标配合比矿料合成级配六、沥青混合料马歇尔试验按合成的矿料级配，在油石比3.1%~5.1%之间内，以0.5%间隔不同油石比，按平行试验法分别进行马歇尔试验，结果和技术标准分别见结果汇总表和技术标准表。

AC-20C生产设计说明沥青混合料配比报告

沥青中面层生产配合比设计说明使用部位: AC-20C沥青中面层配比编号: TJ01-2019-QPB-002中铁十二局集团有限公司计量测试中心建恩高速公路TJ01标合同段工地试验室沥青中面层AC-20C沥青混合料生产配合比设计说明一、概述我项目部于2019年3月14日完成本标段的沥青中面层AC-20C沥青混合料生产配合比的设计。

内容包括：热料仓料筛分、生产配合比级配组合设计、最佳油石比的确定及水稳定性验证等工作。

本次生产配合比设计依据《公路沥青路面施工技术规范》（JTG F40-2004）及目标配合比设计、验证报告。

二、目标配合比设计结果我项目部对建恩高速公路第一标段AC-20C沥青混合料进行了目标配合比设计，目标配合比设计的结果如下：表2-2 目标配合比各材料比例表2-3 目标配合比设计级配表2-4 混合料马歇尔试验技术性质表表2-5 浸水马歇尔试验结果三、生产配合比设计3.1 筛网设置及热料仓筛分试验（1）本次配合比设计所采用的拌和楼为田中TAP-4000LB型，拌和楼筛网设置根据原材料碎石加工规格及对该拌和楼的应用经验，将拌合楼筛网尺寸分别为32mm、22mm、11mm、6mm、3.5mm。

（2）在生产配合比设计过程中，为保证二次筛分试样的代表性和真实性，拌和楼上料速度与正常生产时上料速度相一致。

各个热料仓单独放料，各热料仓前面料放掉，待稳定后从热料仓放料取样，并对所取样品采用四分法进行了热料仓料筛分和密度试验，结果见表3-1和表3-2。

表3-1 拌和楼各热料仓料筛分结果表3-2 拌和楼各热料仓集料密度试验结果3.2 生产配合比调试依据目标配合比设计级配及热料仓筛分试验结果，进行了生产配合比级配组合设计，各热料仓及矿粉质量比为：4#仓(11~22mm)：3#仓(6~11mm)：2#仓(3.5~6mm)：1#仓(0~3.5mm)：矿粉=49:13:7:28:3矿料合成级配计算结果如表3-3所示。

AC-20C沥青配合比说明书

rse － rb
2.690 － 1.032
Pba
=
× rb × 100 =
× 1.032 × 100 = 23.5 ％
rse × rsb
2.690 × 2.702
Pba
23.5
Pbe
= Pb －
× PS = 4.03 －
× 0.9597 = 3.80 ％
100
100
计算设计的沥青混合料在最佳油石比时的粉胶比:
二、材料说明：
1、沥青：70#A级普通沥青，产地：茂名。
2、粗集料：(10~20mm)碎石,(5~10mm)碎石,(3~5mm)碎石，产地:三水闪长岩。
3、细集料：闪长岩（0~3mm)石屑，，产地:三水。 4、填料：矿粉，产地：广州从化吕田。
注：各材料的检验结果见检验报告。
三、目标配合比设计：
1、矿料配合比设计：
空隙率VV
间隙率 VMA(%)
4.20
2.429
2.527
3.9
13.8
生产配合比技术要求
----
----
3～6 ≥13.5
饱和度 VFA(%) 71.8
70～85
稳定度(kN) 流值(0.1mm)
8.25
31.0
≥5
20～45
表2
检验项目车辙试验（60℃）动稳定
度冻融劈裂残留强度比
残留马歇尔稳定度
混合料类型油石比 (%) 混合料毛体积密度
空隙率VV VMA VFA
稳定度(KN) 流值(0.1mm) 最佳油石比(%)
3.0 2.403
6.5 13.7 52.4 7.44 22.7
3.5 2.419
5.2 13.5 61.3 7.88 25.3

AC20沥青混合料配合比设计报告

AC20沥青混合料配合比设计报告一、引言AC20沥青混合料是一种常用于路面铺设的材料，具有较好的抗裂性和抗变形性能。

为了确保AC20沥青混合料在使用过程中能够具备稳定的性能和寿命，需要进行合理的配合比设计。

本报告将从沥青粘结剂、骨料、稳定剂和添加剂等方面综合考虑，提出一种合理的AC20沥青混合料配合比设计。

二、沥青粘结剂的选择三、骨料的选择和配合比骨料在混合料中起到提供强度和稳定性的作用。

为了获得较好的耐久性和稳定性，需要选择合适的骨料类型和粒径配合比。

在本次设计中，选择玉石骨料、砂石骨料和碎石骨料作为AC20沥青混合料的三种骨料类型。

根据实际情况，设计骨料的粒径配合比。

四、稳定剂的选择和配比稳定剂是为了提高AC20沥青混合料的稳定性和耐久性，调节混合料强度和变形性能。

在本次设计中，选择抗剪稳定剂作为稳定剂，并进行适当的配比。

五、添加剂的选择和配比添加剂可以改善混合料的性能和工艺性能，提高AC20沥青混合料的耐水性、抗老化性和抗应力软化性。

根据实际需要进行添加剂的选择和配比。

六、混合料配合比设计根据前述的沥青粘结剂、骨料、稳定剂和添加剂选择结果，进行混合料的配合比设计。

根据使用要求和实际情况，确定沥青黏度或回弹值、最佳骨料配合比、最佳稳定剂配比和最佳添加剂配比。

综合考虑混合料的强度、变形性能和耐久性，确定最终的配合比。

根据混合料配合比设计结果，撰写本次设计的配合比设计报告。

报告包括设计目的和要求、设计原理和方法、选择的沥青粘结剂、骨料、稳定剂和添加剂等，以及具体的配合比设计结果。

报告还可以包括对配合比设计结果的分析和评价，以及进一步的优化建议。

八、结论AC20沥青混合料配合比设计是确保混合料在使用过程中具备稳定性和耐久性的基础。

通过综合考虑沥青粘结剂、骨料、稳定剂和添加剂等因素，可以得出合理的配合比设计结果。

本次设计的配合比设计报告提供了设计的目的、原理和方法，以及具体的配合比设计结果，对沥青混合料的配合比设计有一定的参考价值。
