合金钢分类以及用途共60页
常用合金钢牌号及其应用
合金含量 <3%其强度显著高于相同含碳量 的碳素钢低合金钢且具有良好的塑性、韧 性、焊接性能比碳钢更低的冷脆转变温度主 要用于桥梁、锅炉压力容器、车辆、船舶、大型 钢结构等
普通低合金钢一般在热轧退火或正火状态下 使用不需进行热处理
1、成分特点 C%<0.20%；主强化元素是Mn<1.8%；加 入微量的Ti、V、Nb等细化晶粒；加入Cu提高 耐大气腐蚀能力 常用钢号： 16Mn、16MnR、15MnV、15MnTi、14MnNb、 16MnCu
这些合金元素会使A3下降A4上升使γ相 区扩大这种作用与合金元素的含量有关随着 合金含量的增加会把γ相区扩大到一定范围 其中Ni、Mn 随着含量的增加会把γ相区扩大 到室温即在室温下就能获得无磁性奥氏体钢 如：13% Mn的 Mn139% Ni的 0Cr18Ni9
b、扩大α相区缩小封闭γ相区的元素
同碳素渗碳钢一样渗碳后需热处理 淬火+低温回火获得外硬内韧组织
常用钢号： 15Cr、20Cr、15Mn2、20Mn2、 15CrMn、20CrMnTi、 20CrMnMo、 12Cr2Ni4A、18Cr2Ni4W
应用举例： 用20CrMnTi制造汽车变速齿轮 技术要求： 渗碳层厚度1.2~1.6mm 碳浓度1.0% 齿轮硬度HRC58~60 心部硬度HRC30~45 工艺路线： 坯料→锻造→正火→加工齿形铣、插→ 局部镀铜→渗碳→预冷淬火→低温回火→喷丸→ 磨齿→成品
5、不能满足某些特殊性能要求 如：耐低温、高磁性、无磁性等 碳钢的冷脆性转变温度较高-20 ~ -30℃ 故碳钢的使用温度应≥-20℃
因此发展合金钢成为必然二十一世 纪结构材料的重要发展方向之一就是利用 新技术、新工艺改造传统材料——微合金 化高强钢低合金超高强钢
最新合金钢分类以及用途讲课讲稿
§5－3 合金结构钢
合金结构钢——用于各类工程结构件和制造 各种机器零件的钢。
一、低合金结构钢 二、合金渗碳钢 三、合金调质钢 四、合金弹簧钢 五、滚动轴承钢
一、低合金结构钢
在碳素结构钢的基础上加入少量合金元素就形成了低合 金结构钢。
如: 06Cr18Ni9表示含碳量不大于0.08%，平均含铬量为 18%，含镍量为9%的铬镍不锈钢；12Cr17表示含碳量不大于 0.15%，含铬量为17%的高碳铬不锈钢。
当含碳量上限≤0.03%，（超低碳），则以三位数表示含 碳量最佳控制值（十万分数计），如：015Cr19Ni11是一种 含碳量上限为0.02%，最佳控制值为0.015%；平均含铬量为 19%，含镍量为11%的极低碳不锈钢。
6．特殊专用钢
特殊专用钢，为表示钢的用途，在钢的牌号前面冠以 汉语拼音字母字头，并不标含碳量，合金元素含量的标注 也和上述有所不同。
如：滚动轴承钢中高铬轴承钢的前面标“G’，（“滚” 字的汉语拼音字母字头）而不标含碳量，如GCr15。而牌 号中铬元素后面的数字是表示含铬量的千分数，其他元素 仍按百分数表示，如GCrl5SiMn表示含铬量为1.5％，硅、 锰含量均小于1.5％的滚动轴承钢。
当含碳量规定上下有限时，则采用平均含碳量表示（两 位数，万分数计）。如20Cr13其含碳量为0.16~0.25%，平均 含碳量为0.20%，含铬量为13%。
当不锈钢中有意加入铌、钛、锆、氮等元素时，虽然含 量很低也应在牌号中标出。如022Cr18Ti为一种含碳量不大于 0.03%,最佳控制值为0.022%，含铬量18%，含钛量小于1.0% 的不锈钢。
合金钢分类以及用途
合金钢的类别与牌号
碳素钢、合金钢的类别以及牌号一、碳素钢的分类、合金钢的分类碳素钢：含碳量大于0.0218%,小于2.11%的碳素合金钢。
1、碳素钢的分类：1）按含碳量分：低碳钢（含碳量小于0.25%)、中碳钢（含碳量0.25%----0.60%)、高碳钢（含碳量大于0.60%）2）按用途分：结构钢（含碳量小于0.70%）、工具钢（含碳量大于0.70%）3）按质量（硫、磷含量大小）分：普通钢、优质钢、高级优质钢。
2、合金钢的分类按用途分：合金结构钢、合金工具钢、特殊性能钢按合金含量分：低合金钢（小于5％）、中合金钢（5％－－10％）、高合金钢（大于10％）。
二、碳素钢、合金钢的牌号产品牌号的暗示，一般采取汉语拼音字母，化学元素符号和阿拉伯数字相结合的方法来暗示采取汉语拼音字母暗示产品名称、用途、特性和工艺方法时，一般从代表产品名称的汉语拼音中选取第一个字母。
当和另一个产品所选用的字母重复时，可改用第二个字母或第三个字母，或同时选取两个汉字中的第一个拼音字母。
1、碳素结构钢和低合金高强度结构牌号暗示方法以上用钢通常分为通用钢和专用钢两大类。
通用结构钢采取代表屈服点的拼音字母“Q”。
屈服点数值(单位为MPa)和规定的质量等级、脱氧方法等符号，按顺序组成牌号。
例如：碳素结构钢牌号暗示为：Q235AF，Q235BZ；低合金高强度结构钢牌号暗示为：Q345C，Q345D。
碳素结构钢的牌号组成中，镇静钢符号“Z”和特殊镇静钢符号“TZ”可以省略，例如：质量等级分别为C级和D级的Q235钢，其牌号暗示应为Q235CZ和Q235DTZ，但可以省略为Q235C和 Q235D专用结构钢一般采取代表钢屈服点的符号“Q”、屈服点数值和表1中规定的代表产品用途的符号等暗示，例如：压力容器用钢牌号暗示为“Q345R”；耐候钢其牌号暗示为：Q340NH。
根据需要，通用低合金高强度结构钢的牌号也可以采取两位阿拉伯数字(以万分之几计平均含碳量)和尺度的元素符号组成；专用低合金高强度结构钢的牌号，除一般组成外，尚应加写表1中规定代表产品用途的符号。
合金钢

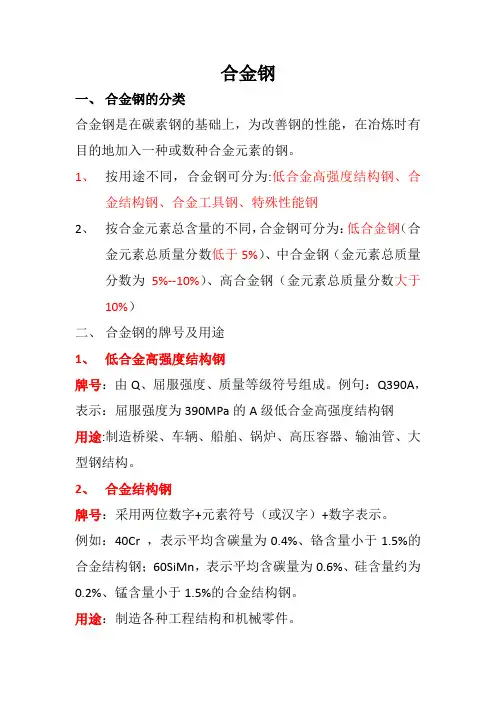

合金钢一、合金钢的分类合金钢是在碳素钢的基础上，为改善钢的性能，在冶炼时有目的地加入一种或数种合金元素的钢。
1、按用途不同，合金钢可分为:低合金高强度结构钢、合金结构钢、合金工具钢、特殊性能钢2、按合金元素总含量的不同，合金钢可分为：低合金钢（合金元素总质量分数低于5%）、中合金钢（金元素总质量分数为5%--10%）、高合金钢（金元素总质量分数大于10%）二、合金钢的牌号及用途1、低合金高强度结构钢牌号：由Q、屈服强度、质量等级符号组成。
例句：Q390A，表示：屈服强度为390MPa的A级低合金高强度结构钢用途:制造桥梁、车辆、船舶、锅炉、高压容器、输油管、大型钢结构。
2、合金结构钢牌号：采用两位数字+元素符号（或汉字）+数字表示。
例如：40Cr ，表示平均含碳量为0.4%、铬含量小于1.5%的合金结构钢；60SiMn，表示平均含碳量为0.6%、硅含量约为0.2%、锰含量小于1.5%的合金结构钢。
用途：制造各种工程结构和机械零件。
3、合金工具钢牌号：①、含碳量小于1%时，用一位数字表示碳含量的千分数。
例如：9SiCr，表示平均含碳量为0.9%、硅含量小于1.5%、铬含量小于1.5%的合金工具钢。
②、含碳量大于1%时，在钢牌号前不用数字表示碳含量。
例如：Cr12MoV，表示平均含碳量大于1%、铬含量约为12%、钼含量小于1.5%、钒含量小于1.5%的合金工具钢。
用途：制造各种金属切削刀具。
4、特殊性能钢①不锈钢牌号：A、含碳量大于0.1%时，用一位数字表示含碳量的千分数。
例如：2Cr13，表示:含碳量为0.2%、铬含量为13%的不锈钢。
B、含碳量为0.03%--0.10%时，牌号前加0，例如：0Cr18Ni9。
C、含碳量小于0.03%时，牌号前加00，例如：00Cr30Mo2。
用途：制造各种耐腐蚀零件。
②专用钢牌号：钢前加汉语拼音字母。
例如：GCr15，表示用于制造滚动轴承的铬轴承钢用途：轴承钢主要用于制造滚动轴承的滚动体（滚珠、滚柱、滚针）和内、外套圈等。
常见的合金钢牌号用途及热处理工艺
900 255 1000
GB/T1299-2000
热模具钢
4Cr5MoSiV
化学成分 wt %
用途举
C
Si Mn Cr
Mo
V
例
0.32～ 0.80 0.4 4.50～ 1.00～ 0.30 热镦模、
0.42 ～
0 5.50 1.50 ～0.50 压铸模、
1.20
热挤压
退火
油淬火
回火
模、
温度℃ 硬度HB 温度℃ 温度℃ 硬度 精锻模
0.8 0.4 0.4 4.4 19.0 1.4 铣刀等
HV 950
750
550
350 100
300 500 700 使用温度℃
冷模具钢
Cr12
用途 用于制造各种冷冲模、冷镦模、冷挤
压模和拉丝模等,工作温度不超过300 ℃. 要求
不高的冷模具用9SiCr等低合金刃具钢制造.
Cr12大型冷模具用钢,热处理变形很小,制造重
耐磨钢 ZGMn13
高锰钢采用水韧处理，即将钢加热到1000 ℃～1100 ℃，保温，使碳化物全部溶解，然后在水中快冷，在室 温下获得均匀单一的奥氏体组织。此时钢的硬度很低 （约为210HB），而韧性很高。当工件在工作中受到强 烈冲击或强大压力而变形时，表面层产生强烈的加工硬 化，并且还发生马氏体转变，使硬度显著提高，心部则 仍保持原来的高韧性状态。
载和形状复杂的模具.
化学成分 wt %
C
Si Mn
Cr
用途举
V
例
2.00～ ≤0.40 ≤0.40
2.30
退火
油淬火
温度 硬度 温度 ℃ HB ℃
11.50～ 0.15～
合金钢及应用范围
合金钢及应用范围合金钢是一种由铁和其他元素（如碳、锰、铬、钼等）合金化而成的钢材。
相比于普通钢，合金钢具有更高的强度、硬度、耐磨性和耐腐蚀性。
由于其优异的性能，合金钢在许多领域都有广泛的应用。
首先，合金钢在建筑和桥梁工程中得到广泛应用。
由于其高强度和耐腐蚀性，合金钢可以用于制造大型建筑物和桥梁的结构部件，如梁、柱和桥墩等。
合金钢的使用可以减少结构的重量，提高整体的强度和稳定性，同时延长结构的使用寿命。
其次，合金钢在汽车制造业中也有重要的应用。
合金钢可以用于制造汽车的底盘、车身和发动机部件等。
由于合金钢具有较高的强度和硬度，可以提高汽车的安全性能和抗冲击能力。
此外，合金钢还可以提高发动机的耐磨性和耐高温性能，提高汽车的燃油效率和动力输出。
此外，合金钢在航空航天领域也有广泛的应用。
由于航空航天器需要具备轻量化、高强度和耐高温的特点，合金钢成为了理想的材料选择。
合金钢可以用于制造飞机的机身、发动机部件和起落架等。
通过使用合金钢，可以减轻飞机的重量，提高飞行性能和燃油效率。
此外，合金钢还在能源领域有重要的应用。
合金钢可以用于制造石油和天然气开采设备，如钻头、管道和阀门等。
由于合金钢具有耐腐蚀和耐高温的特点，可以在恶劣的工作环境下长时间使用。
此外，合金钢还可以用于制造核能设备和风力发电设备等。
此外，合金钢还在制造业、船舶工程、冶金工业、电力工业和化工工业等领域有广泛的应用。
合金钢可以用于制造机械设备、工具和模具等。
由于合金钢具有高硬度和耐磨性，可以提高设备的使用寿命和生产效率。
此外，合金钢还可以用于制造船舶的结构部件和船用设备，以及制造冶金设备、电力设备和化工设备等。
总之，合金钢是一种具有优异性能的钢材，广泛应用于建筑、汽车、航空航天、能源和制造等领域。
合金钢的应用可以提高产品的强度、硬度、耐磨性和耐腐蚀性，提高设备的使用寿命和生产效率。
随着科学技术的不断发展，合金钢的应用范围还将进一步扩大。
各种合金钢的牌号与用途
各种合金钢的牌号与用途各种合金钢的牌号与用途：1）20Mn2：用于制造截面较小（直径不大于50mm）的零件，可代替20Cr钢。
常用于制造渗碳小齿轮、小轴；要求不高的活塞销、十籽销头、柴油机套筒、汽门顶杆等；也可用作调质钢，如制造冷镦螺栓。
（2）30Mn2：用作小截面重要紧固件（经调质处理），通常可用于制造汽车、拖拉机及一般机械的车架纵梁、变速箱齿轮、轴、冷镦螺栓及较大截面的调质件；在矿山机械制造中，可用于制造要求心部强度较高的渗碳件，如起重机的后轴和轴颈等。
（3）35Mn2：用作连杆、心轴、曲轴、半轴、操纵杆、风机配件、直径小于15mm的冷镦各种重要螺栓等承受较高应力的机械零件。
在制造小截面（直径小于20mm）零件时，可代替40Cr钢。
（4）40Mn2：用于制造午载荷条件下工作的零件，如轴、半轴、曲轴、活塞杆、蜗杆、操纵杆、杠杆、连杆。
有载荷的螺栓、螺钉、加固环、弹簧等，以及其他需要调质的零件。
在制造小截面（直径小于40mm）零件时，与40Cr钢相近。
（5）45Mn2：用于制造在较高应力与磨损条件下工作的零件，在直径小于60mm时，性能与40Cr钢相当。
用作汽车、拖拉机和通用机械的万向接头轴、车轴、轴、连杆盖、摩擦盘、蜗杆、齿轮、齿轮油、电车和蒸气机车轴、车箱轴、重载荷机架，以及冷拉状态中的螺栓和螺帽等。
（6）50Mn2：用于制造在高应力及承受强烈磨损条件下工作的大型零件，如万向接头轴、齿轮、曲轴、连杆、各类小轴等；重型机械上在滚动轴承中工作的主轴、轴及大型齿轮；汽车上的传动花键轴及承受冲击载荷的心轴等，也可用于制造板簧和平卷簧。
（7）20MnV：用于制造锅炉、高压容器、大型高压管道等；也可用作冲压用钢，如自行车链条、活塞销、齿轮等；还可用于制造直径不大于20mm的矿用链坏。
（8）30Mn2MoW：用于制造载荷较大的零件，如连杆螺栓、曲轴、拉杆、齿轮等；可代替30CrNi3制造截面直径小于80mm的重要调质件；当采用表面淬火工艺时，可以制造截面更大的零件。
合金钢的类别与牌号
碳素钢.合金钢的类别以及商标一.碳素钢的分类.合金钢的分类碳素钢：含碳量大于0.0218%,小于2.11%的碳素合金钢.1.碳素钢的分类：1）按含碳量分：低碳钢（含碳量小于0.25%).中碳钢（含碳量0.25%----0.60%).高碳钢（含碳量大于0.60%）2）按用处分：构造钢（含碳量小于0.70%）.对象钢（含碳量大于0.70%）3）按质量（硫.磷含量大小）分：通俗钢.优质钢.高等优质钢.2.合金钢的分类按用处分：合金构造钢.合金对象钢.特别机能钢按合金含量分：低合金钢（小于5％）.中合金钢（5％－－10％）.高合金钢（大于10％）.二.碳素钢.合金钢的商标产品商标的暗示,一般采取汉语拼音字母,化学元素符号和阿拉伯数字相联合的办法来暗示采取汉语拼音字母暗示产品名称.用处.特征和工艺办法时,一般从代表产品名称的汉语拼音中拔取第一个字母.当和另一个产品所选用的字母反复时,可改用第二个字母或第三个字母,或同时拔取两个汉字中的第一个拼音字母.1.碳素构造钢和低合金高强度构造商标暗示办法以上用钢平日分为通用钢和专用钢两大类.通用构造钢采代替表屈从点的拼音字母“Q”.屈从点数值(单位为MPa)和划定的质量等级.脱氧办法等符号,按次序构成商标.例如：碳素构造钢商标暗示为：Q235AF,Q235BZ;低合金高强度构造钢商标暗示为：Q345C,Q345D.碳素构造钢的商标构成中,沉着钢符号“Z”和特别沉着钢符号“TZ”可以省略,例如：质量等级分离为C级和D级的Q235钢,其商标暗示应为Q235CZ和Q235DTZ,但可以省略为Q235C和 Q235D专用构造钢一般采代替表钢屈从点的符号“Q”.屈从点数值和表1中划定的代表产品用处的符号等暗示,例如：压力容器用钢商标暗示为“Q345R”;耐候钢其商标暗示为：Q340NH.依据须要,通用低合金高强度构造钢的商标也可以采取两位阿拉伯数字(以万分之几计平均含碳量)和尺度的元素符号构成;专用低合金高强度构造钢的商标,除一般构成外,尚应加写表1中划定代表产品用处的符号.2.优质碳素构造钢商标暗示办法优质碳素构造钢采取两位阿拉伯数字(以万分之几计暗示平均含碳量)或阿拉伯数字和元素符号.表1中划定的符号组合成商标.①沸腾钢和半沉着钢,在商标尾部分离加符号“F”和“b”.例如：平均含碳量为0.08%的沸腾钢,其商标暗示为“08F”;平均含碳量为0.10%的半沉着钢,其商标暗示为“10b”.②沉着钢(S.P分离≤0.035%)一般不标符号.例如：平均含碳量为0.45%的沉着钢,其商标暗示为“45”.③较高含锰量的优质碳素构造钢,在暗示平均含碳量的阿拉伯数字后加锰元素符号.例如：平均含碳量为0.50%,含锰量为0.70%～1.00%的钢,其商标暗示为“50Mn”.④高等优质碳素构造钢(S.P分离≤0.030%),在商标后加符号“A”.例如：平均含碳量为0.45%的高等优质碳素构造钢,其商标暗示为“45A”.⑤特级优质碳素构造钢(S≤0.020%.P≤0.025%),在商标后加符号“E”.例如：平均含碳量为0.45%的特级优质碳素构造钢,其商标暗示为“45E”.3.优质碳素弹簧钢商标暗示办法优质碳素弹簧钢商标的暗示办法与优质碳素构造钢商标暗示办法雷同(65.70.85.65Mn钢在GB/T1222和GB/T 699两个尺度中同时分离消失).4.合金构造钢和合金弹簧钢商标暗示办法①合金构造钢商标采取阿拉伯数字和尺度的化学元素符号暗示.用两位阿拉伯数字暗示平均含碳量(以万分之几计),放在商标头部.合金元素含量暗示办法为：平均含量小于1.50%时,商标中仅标明元素,一般不标明含量; 平均合金含量为1.50%～2.49%.2.50%～3.49%.3.50%～4.49%.4.50%～5.49%.……时,在合金元素后响应写成2.3.4.5……. 例如：碳.铬.锰.硅的平均含量分离为0.30%.0.95%.0.85%.1.05%的合金构造钢,当S.P含量分离≤0.035%时,其商标暗示为“30CrMnSi”. 高等优质合金构造钢(S.P含量分离≤0.025%),在商标尾部加符号“A”暗示.例如：“30 CrMnSiA”. 特级优质合金构造钢(S≤0.015%.P≤0.025%),在商标尾部加符号“E”,例如：“30CrM nSiE”.②合金弹簧钢商标的暗示办法与合金构造钢雷同.例如：碳.硅.锰的平均含量分离为0.60%.1.75%.0.75%的弹簧钢,其商标暗示为“60Si2Mn”.高等优质弹簧钢,在商标尾部加符号“A”,其商标暗示为“60Si2MnA”.5.易切削钢商标暗示办法易切削钢采取尺度化学元素符号.表1划定的符号和阿拉伯数字暗示.阿拉伯数字暗示平均含碳量(以万分之几计).①加硫易切削钢和加硫.磷易切削钢,在符号“Y”和阿拉伯数字后不加易切削元素符号.例如：平均含碳量为0.15%的易切削钢,其商标暗示为“Y15”.②较高含锰量的加硫或加硫.磷易切削钢在符号“Y”和阿拉伯数字后加锰元素符号.例如：平均含碳量为0.40%,含锰量为1.20%～1.55%的易切削钢,其商标暗示为“Y40Mn”.③含钙.铅等易切削元素的易切削钢,在符号“Y”和阿拉伯数字后加易切削元素符号.例如：“Y15Pb”.“Y45Ca”.6.对象钢商标暗示办法对象钢分为碳素对象钢.合金对象钢和高速对象钢三类.①碳素对象钢采取尺度化学元素符号.表1划定的符号和阿拉伯数字暗示.阿拉伯数字暗示平均含碳量(以千分之几计).a.通俗含锰量碳素对象钢,在对象钢符号“T”后为阿拉伯数字.例如：平均含碳量为0.80%的碳素对象钢,其商标暗示为“T8”.b.较高含锰量的碳素对象钢,在对象钢符号“T”和阿拉伯数字后加锰元素符号.例如：“ T8Mn”.c.高等优质碳素对象钢,在商标尾部加“A”.例如：“T8MnA”.②合金对象钢和高速对象钢合金对象钢.高速对象钢商标暗示办法与合金构造钢商标暗示办法雷同.采取尺度划定的合金元素符号和阿拉伯数字暗示,但一般不标明平均含碳量数字,例如：平均含碳量为1.60% ,含铬.钼,钒含量分离为11.75%.0.50%.0.22%的合金对象钢,其商标暗示为“Cr12MoV”;平均含碳量为0.85%,含钨.钼.铬.钒含量分离为 6.00%.5.00%.4.00%.2.00%的高速对象钢,其商标暗示为“W6Mo5Cr4V2”.若平均含碳量小于1.00%时,可采取一位阿拉伯数字暗示含碳量(以千分之几计).例如：平均含碳量为0.80%,含锰量为0.95%,含硅量为0.45%的合金对象钢,其商标暗示为“8MnSi”.低铬(平均含铬量＜1.00%)合金对象钢,在含铬量(以千分之几计)前加数字“0”.例如：平均含铬量为0.60%的合金对象钢,其商标暗示为“Cr06”.7.不锈钢和耐热钢的商标暗示办法不锈钢和耐热钢商标采取尺度划定的合金元素符号和阿拉伯数字暗示,为切削不锈钢.易切削耐热钢在商标头部加“Y”.一般用一位阿拉伯数字暗示平均含碳量(以千分之几计);当平均含碳量≥1.00%时,用两位阿拉伯数字暗示;当含碳量上限＜0.10%时,以“0”暗示含碳量;当含碳量上限≤0.03%,＞0.01%时(超低碳),以“03”暗示含碳量;当含碳量上限(≤0.01%时极低碳),以“01”暗示含碳量.含碳量没有划定下限时,采取阿拉伯数字暗示含碳量的上限数字.合金元素含量暗示办法同合金构造钢.例如：平均含碳量为0.20%,含铬量为13%的不锈钢,其商标暗示为“2Cr13”;含碳量上限为0.08%,平均含铬量为18%,含镍量为9%的铬镍不锈钢,其商标暗示为“0Cr18Ni9”;含碳量上限为0.12%,平均含铬量为17%的加硫易切削铬不锈钢,其商标暗示为“Y1Cr17”;平均含碳量为 1.10%,含铬量为17%的高碳铬不锈钢,其商标暗示为“11Cr7”;含碳量上限为0.03%,平均含铬量为19%,含镍量为10%的超低碳不锈钢,其商标暗示为“03Cr19Ni10”;含碳量上限为0.01%,平均含铬量为19%,含镍量为11%的极低碳不锈钢,其商标暗示为“01Cr19Ni11”。
69种常用合金钢用途简介
69种常用合金钢用途简介（1）20Mn2用于制造截面较小（直径不大于50mm）的零件，可代替20Cr钢。
常用于制造渗碳小齿轮、小轴；要求不高的活塞销、十籽销头、柴油机套筒、汽门顶杆等；也可用作调质钢，如制造冷镦螺栓。
（2）30Mn2用作小截面重要紧固件（经调质处理），通常可用于制造汽车、拖拉机及一般机械的车架纵梁、变速箱齿轮、轴、冷镦螺栓及较大截面的调质件；在矿山机械制造中，可用于制造要求心部强度较高的渗碳件，如起重机的后轴和轴颈等。
（3）35Mn2用作连杆、心轴、曲轴、半轴、操纵杆、风机配件、直径小于15mm的冷镦各种重要螺栓等承受较高应力的机械零件。
在制造小截面（直径小于20mm）零件时，可代替40Cr钢。
（4）40Mn2用于制造午载荷条件下工作的零件，如轴、半轴、曲轴、活塞杆、蜗杆、操纵杆、杠杆、连杆。
有载荷的螺栓、螺钉、加固环、弹簧等，以及其他需要调质的零件。
在制造小截面（直径小于40mm）零件时，与40Cr钢相近。
（5）45Mn2用于制造在较高应力与磨损条件下工作的零件，在直径小于60mm时，性能与40Cr钢相当。
用作汽车、拖拉机和通用机械的万向接头轴、车轴、轴、连杆盖、摩擦盘、蜗杆、齿轮、齿轮油、电车和蒸气机车轴、车箱轴、重载荷机架，以及冷拉状态中的螺栓和螺帽等。
（6）50Mn2用于制造在高应力及承受强烈磨损条件下工作的大型零件，如万向接头轴、齿轮、曲轴、连杆、各类小轴等；重型机械上在滚动轴承中工作的主轴、轴及大型齿轮；汽车上的传动花键轴及承受冲击载荷的心轴等，也可用于制造板簧和平卷簧。
（7）20MnV用于制造锅炉、高压容器、大型高压管道等；也可用作冲压用钢，如自行车链条、活塞销、齿轮等；还可用于制造直径不大于20mm的矿用链坏。
（8）30Mn2MoW用于制造载荷较大的零件，如连杆螺栓、曲轴、拉杆、齿轮等；可代替30CrNi3制造截面直径小于80mm的重要调质件；当采用表面淬火工艺时，可以制造截面更大的零件。
合金钢分类、编号和作用
合金钢分类、编号和作用
12
第二节 合金元素在钢中的作用
二、对铁碳相图的影响
1. 扩大γ相区 合金元素的加入，A3线下移，扩大了γ相区。 包括：Mn、Ni、Co、N等，也称γ相稳定化元素。碳也是属于 扩大γ相区的元素。元素含量增加，A1线也下移。含量超过 一定量后，室温下只有单相的奥氏体存在，即A1点降到室温 以下或根本不出现fcc向bcc的转变，这时的钢称为奥氏体类 型钢。
合金钢分类、编号和 作用
合金钢分类、编号和作用
➢分类及编号
➢合金元素在钢中的作用
➢合金结构钢
➢合金工具钢
➢特殊钢
合金钢分类、编号和作用
2
第一节 分类及编号
一、合金钢介绍
为了提高钢的力学、工艺、物理或化学性能， 在冶炼时特意往钢中加入的一些化学元素(通常称合 金元素)，所得到的钢称为合金钢。
改善对象
3. 与铁、碳之外的其他元素的结合 合金元素与非
金属元素N、O、S结合，生产夹杂物，钢中常见的
有TiN、AlN、SiO2、Al2O3、MnS、Ni3Al、Ni3Ti等。 此外Pb、Cu、C(石墨)以游离态的方式存在于钢中。
合金钢分类、编号和作用
11
第二节 合金元素在钢中的作用
一、对钢中基本相的影响
特殊钢 具有特殊性能而作某项专用的钢，其中又分为不锈 钢、耐热钢、电工钢等。
合金钢分类、编号和作用
5
第一节 分类及编号
二、合金钢分类
主要用途
合金钢分类、编号和作用
6
2．按钢的成分分类
按其加入的量较多元素又有铬钢、锰钢、铬锰钢、钨钼 钢等；
按其总量分为低、中、高合金钢。
<5% 5—10% >10%
工程材料-合金钢
（４）其他分类方法 除上述分类方法外，还有许多其他的分类方法，如按工 艺特点可分为铸钢、渗碳钢、易切削钢等； 按质量可分为普通质量钢、优质钢和高级质量钢，其区别 主要在于钢中所含有害杂质元素（Ｓ、Ｐ）的多少。
２ .２
合金钢的编号
（１）合金结构钢的牌号表示方法 根据国家标准规定，合金结构钢的牌号用“两位数字＋元 素符号＋数字”表示。 元素符号前的两位数字表示钢的平均碳的质量分数ｗＣ， 以万分之一为单位计。元素符号用合金元素的符号表示，其后 面的数字表示该合金元素的质量分数，以百分之一为单位计。 当ｗＭｅ＜１.５％时，只标明元素名称，不标明质量分数； 当ｗＭｅ＝（１.５％ ～２.４％），（２.５％ ～３.４ ％），…时，则在元素符号后相应地标上２，３，４，…。 如１５ＭｎＶ，表示碳的平均质量分数为０．１５％，锰、 钒的平均质量分数均小于１.５％的合金结构钢。若为高级优质 钢，则在钢的牌号末尾加上“Ａ”，如１８Ｃｒ２Ｎｉ４ＷＡ。
（１）用途 主要用于制造各种滚动轴承的零件，如滚珠、滚柱、轴 承内外套圈等。 此外，其化学成分类似于低合金工具钢，因而，也可以 用于制造某些刃具、量具、模具及精密构件。 （２）性能特点 具有高而均匀的硬度（６１～６５ＨＲＣ）和耐磨性； 高的接触疲劳强度，轴承元件工作时受很大的交变接触应力 （３０００～３５００ＭＰａ），往往发生接触疲劳破坏， 易产生麻点或剥落；一定的韧性、淬透性及耐腐蚀性（对大 气或润滑剂）。
（２）形成碳化物 锰是弱碳化物形成元素，与碳的亲和力比铁强，可溶于 渗碳体中，形成合金渗碳体（Ｆｅ，Ｍｎ）３Ｃ，这种碳化物 的熔点较低、硬度较低、稳定性较差。 铬、钼、钨属于中强碳化物形成元素，既能形成合金渗 碳体.
２
２ .１
合金钢的分类与编号
合金钢与模具钢的性能分类及其用途等等，一起学习吧
合金钢与模具钢的性能分类及其用途等等，一起学习吧合金钢碳钢中特意加入一些合金元素的钢，常用的合金元素铬Cr、锰Mn、硅Si、铝Al、硼B、钨W、钼Mo、钒V、钛Ti、铌Nb锆Zr 和稀土元素Re等。
合金钢分三大类：1、合金结构钢；2、合金工具钢；3、特殊性能钢（一）合金结构钢合金结构钢是在碳钢的基础上适当地加入一种或树种合金元素，如Cr、Mn、Si、Ni、Mo、V、Ti等，使之具有好的强度，足够地韧性和好的淬透性，好地回火稳定性，奥氏体稳定性。
合金结构钢分类：1、普通低合金结构钢（含碳量低）：含碳量在0.10～0.25％之间的并含有少量多元合金元素（Si、Mn、Cu、Ni、Nb、Re）的低碳结构钢，主要用于焊接铆合结构。
如：16Mn、09M2、16MnCu、15MnTi、15MnV、10MnSiCu等。
2、机械制造结构钢：a、渗碳钢：含碳量0.15～0.25％之间，主要有15＃、20＃、20Cr、20 Cr MnTi、20 Cr Mn Mo、20 Mo B、25 MnTiB、12 CrNi3A、20Cr2Ni4A、18 Cr2 Ni4WA。
经渗碳淬火及低温回火，用于表面耐磨的受力件，如齿轮花键轴等。
b、调质钢：含碳量在0.25～0.5％之间，主要用于淬火加高温回火（调质），高强度高韧性零件，也有为到达更高的强度采用淬火加中温或低温回火的。
常用材料40＃、45＃、45Mn2、40Cr、35 Cr Mo、40 CrMn Mo、40MnB、40 MnVB、40 Cr Ni Mo A、38 Cr MoAlA。
注意：防止二类回火脆性的回火冷却方法和次数、c、弹簧钢：含碳量在0.60～0.70％之间，经淬火和中温回火的弹性零件，常用材料65＃、65Mn、60Si2Mn、70Si3MnA、50CrVA、60Si2CrVA、65 Si2MnWA、55 SiMnMoVNb、55 SiMnMoV。
d、轴承钢：含碳量在0.95～1.10％之间，经淬火加低温回火使用的轴承件，主要有GCr9、GCr15、GCr15SiMn、GMnMoVRe、GSiMnV、GSiMnMoV。
