缺水报警器设计
盆花缺水告知器——趣味科技小制作
盆花缺水告知器——趣味科技小制作养花能够美化环境、陶冶人们的性情，许多退休在家的老人都喜欢养花。
如果制作一台盆花缺水告知器送给长辈，一定会讨得他们的欢心！盆花缺水告知器制作成本不超过5元钱，它能够在花盆土壤过分干燥时自动奏响电子音乐声，以提醒主人尽快给花卉浇水。
弄懂工作原理盆花缺水告知器的电路如图—1所示。
土壤探头a、b和晶体三极管VT1、微调电位器RP等构成了探测电路，音乐集成电路A、晶体三极管VT2、电感器L及压电陶瓷片B等构成了音响发生电路。
图-1 盆花缺水告知器电路图晶体三极管VT1的基极偏流电阻由微调电位器RP和土壤探头a、b所探测到的土壤电阻串联组成。
平常盆花不缺水时，置入盆花湿润泥土内的a、b探头间的土壤电阻较小，晶体三极管VT1获得合适偏流而饱和导通，音乐集成电路A的触发端TG处于低电位，故A内部电路不工作，晶体三极管VT2处于截止状态，压电陶瓷片B无声。
一旦盆花缺水，探头a、b间的土电阻就会成倍增大，晶体三极管VT1失去合适偏流而退出饱和区，音乐集成电路A的触发端TG获得≥1/2VDD的触发电压，A内部电路被触发工作，其输出端OUT反复输出内储的音乐电信号，经晶体三极管VT2功率放大后，驱动压电陶瓷片B 奏出清脆悦耳的乐曲声。
主人闻讯浇水后，音乐声便很快自行停止。
电路中，电感器L并联在压电陶瓷片B两端，它与呈电容特性的压电陶瓷片构成LC并联谐振回路，可显著增大发音量。
准备好元器件本制作共用了10个元器件，采购清单如表1所示。
表1 元器件清单制作与使用图-2所示为该盆花缺水告知器的印制电路板接线图，印制电路板实际尺寸为30mm×30mm。
印制电路板也可直接采用相同大小的单孔“洞洞板”，并充分利用元器件引脚飞线连接，以省去加工专用印制电路板的麻烦。
晶体三极管VT2可直接插焊在音乐集成电路A的小印制电路板上。
A通过4根长约6mm的元器件剪脚线插焊在电路板上。
焊接好的电路板连同干电池G、压电陶瓷片B一起装入体积合适的绝缘小盒内。
报警器警示器应用电路图

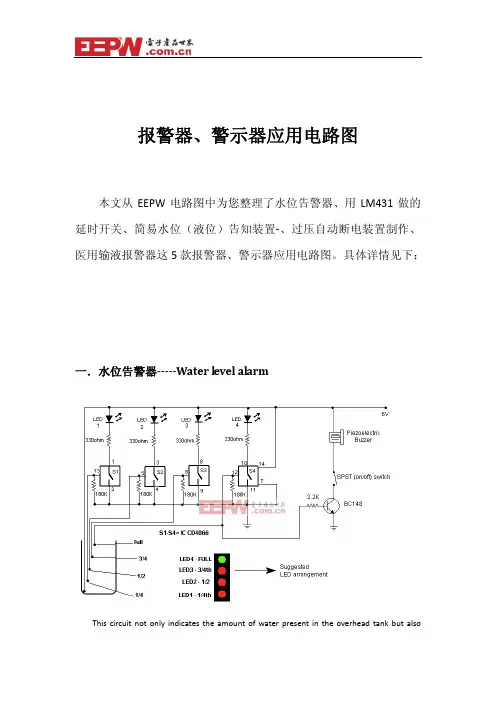

报警器、警示器应用电路图本文从EEPW电路图中为您整理了水位告警器、用LM431做的延时开关、简易水位（液位）告知装置‐、过压自动断电装置制作、医用输液报警器这5款报警器、警示器应用电路图。
具体详情见下：一．水位告警器Water level alarmThis circuit not only indicates the amount of water present in the overhead tank but alsogives an alarm when the tank is full.The circuit uses the widely available CD4066, bilateral switch CMOS IC to indicate the water level through LEDs.When the water is empty the wires in the tank are open circuited and the 180K resistors pulls the switch low hence opening the switch and LEDs are OFF. As the water starts filling up, first the wire in the tank connected to S1 and the + supply are shorted by water. This closes the switch S1 and turns the LED1 ON. As the water continues to fill the tank, the LEDs2 , 3 and 4 light up gradually.The no. of levels of indication can be increased to 8 if 2 CD4066 ICs are used in a similar fashion.When the water is full, the base of the transistor BC148 is pulled high by the water and this saturates the transistor, turning the buzzer ON. The SPST switch has to be opened to turn the buzzer OFF.Remember to turn the switch ON while pumping water otherwise the buzzer will not sound!二．用LM431做的延时开关Make the delay switch with LM431一般延时开关电路多用NE555来做，但是其最高工作电压只能达到18伏，有客户要求能工作在24伏的延时开关电路，用于汽车延时点火。
盆花缺水自动报警器
盆花缺水自动报警器）作者:日期：成绩评定：传感器技术课程设计题目盆花缺水自动报警器___________摘要在人们眼中，光凭盆中表面的土壤湿润与否来判断是否需要浇水，往往不正确，或因一时的疏忽，势必贻误了浇水时间。
一旦盆花缺水，探头a> b检拾到的土电阻就会成倍增大，VT1失去合适偏流而退出饱和区,A 的触发端电压》1/2VD D,A内部电路被触发工作，其0U端输出内储电信号，经晶体三极管V T 2功率放大后，驱动B使小灯亮起来。
主人看见浇水后，小灯就会自己火了。
此报警器具有线路简单、容易安装、容易调整、效率高、成本低、元件少等特点，适合广大市民的应用，而且操作简单。
报警器采用的报警装置是小灯，而不是音乐电路报警，如果盆花在夜间缺水，这样不会影响人们的正常生活。
本文主要研究了将普通电路的报警器与采用5 55集成电路的报警器进行对比。
通过对比显现出555集成电路的有点以及还有待改进的不足之处。
本文还研究了湿度传感器，以及湿度传感器的分类还有一些湿度传感器的主要结构。
最后对5 5 5集成电路的工作原理进行深入的分析,555集成电路开始时作定时器应用的，称为55 5定时器或5 55时基电路。
经过开发,它除了作定时延时控制外，还可用于调光，调温,调压，调速等多种控制及计量检测。
此外，还可以组成脉冲振荡，单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。
关键词：555触发器湿敏传感器土壤电阻小灯报警目录'、设计目的--------------------- 11、设计任务与要求1?2.1设计任务-------------------------- 12. 2设计要求1?三、设计步骤及原理分析？ 23.1设计方法------------------------------------------ 23.2设计步骤2?3.3设计原理分析------------------------------------ 4四、-------------------------- 课程设计小结与体会9五、参考文献10?一、 设计目的不论在家中养花还是在庭院中栽花，盆中的花卉都需要及时浇 水。
水位报警器的设计
水位报警器的设计1.引言：水位报警器是一种用于监测液体水位的装置，能够及时地发出警报以提醒人们处理水位异常的情况。
在一些场景下，水位异常可能会导致一系列的问题，比如水灾、设备故障等。
因此，设计一个可靠、精确的水位报警器对于保护人们的生命财产安全至关重要。
2.传感器选择：水位报警器的核心是传感器，用于检测液体的水位高度。
常见的传感器包括浮球传感器、电容传感器和超声波传感器等。
在选取传感器时需要考虑准确性、可靠性、灵敏度以及适应不同液体的能力。
根据实际需求选择合适的传感器。
3.硬件设计：水位报警器的硬件设计包括主控单元、电源、传感器和报警装置等。
主控单元负责对传感器的输出信号进行处理和判断，当水位异常时触发报警。
电源的选取需要满足设备的供电需求，通常可以选择电池或者外部电源。
传感器的布置需要考虑到应用场景的特点，合理安装在液体容器的适当位置。
报警装置可以选择蜂鸣器、LED灯或者无线通信模块等。
4.软件设计：水位报警器的软件设计主要包括传感器信号的采集和处理、报警逻辑的实现以及人机交互界面的设计等。
传感器信号的采集可以通过模拟输入端口或者数字输入端口进行，根据不同传感器的特点选择合适的采集方式。
采集到的信号需要经过处理才能得到准确的水位数据，比如温度补偿和滤波处理等。
报警逻辑的实现需要根据不同需求制定相应的规则，如设置水位阈值、报警延迟等。
人机交互界面可以通过按键、LCD 显示屏等方式实现，方便用户设置参数和查询状态。
5.系统测试：设计完成后需要进行系统测试以验证其功能和性能。
首先，可以通过模拟液体的高度或者使用真实液体进行测试，观察水位报警器的报警是否准确。
其次，可以测试报警装置的声音和光照提示是否有效。
最后，可以通过模拟不同水位变化，测试系统对不同水位变化的响应和稳定性。
6.优化改进：在实际使用过程中，可能会出现一些问题，如误报警、误判等。
可以根据用户的反馈和实际需求进行优化改进，提高系统的准确性和可靠性。
水位监测报警系统的设计
水位监测报警系统的设计概述：设计目标：1.准确度高：能够准确测量水位的变化并实时反馈数据。
2.稳定性好：对环境变化和外部干扰具有一定的抗干扰能力，以保证系统稳定运行。
3.实时性强：及时监测水位变化并在必要时发出警报。
4.简单易用：用户友好的界面和操作方式，方便日常运维。
硬件设计：1.传感器选择：选择一种高精度的水位传感器，例如压力传感器或超声波传感器。
2.控制核心选择：采用嵌入式控制器作为控制核心，具有较强的处理能力和数据处理能力。
3.数据存储：选择合适的存储设备，如SD卡或闪存芯片，用于存储水位数据。
4.通信模块：增加无线通信模块，使系统能够与远程服务器进行数据交换。
5.电源管理：使用稳定可靠的电源模块，保证系统的正常工作。
软件设计：1.传感器数据采集：通过嵌入式控制器对传感器数据进行采集，实现对水位变化的准确测量。
2.数据处理：对采集到的传感器数据进行分析和处理，滤波处理以提高数据的准确性和稳定性。
3.报警机制：设置合理的阈值，当水位超过或低于预设阈值时，触发报警机制，及时发出警报。
4.数据存储和管理：将处理后的数据存储在存储设备中，提供查询和管理接口，方便用户查看历史数据。
5.远程通信：通过无线通信模块，将实时数据上传到远程服务器，实现远程监控和管理。
系统工作流程：1.传感器采集：传感器对水位进行采集。
2.数据处理：处理采集到的数据，滤波和去噪处理。
3.报警判定：判断当前水位是否超过或低于设定的阈值，触发报警。
4.报警方式：发出报警信号，例如声音、灯光或短信提醒。
5.数据存储：将处理后的数据存储在本地设备中，以便日后查询和分析。
6.远程通信：将实时数据通过无线方式上传到远程服务器，实现远程监控和管理。
总结：水位监测报警系统通过传感器对水位进行监测，并通过嵌入式控制器进行数据处理和报警判断，可以实现对水位变化的准确监测和及时报警。
此外，通过远程通信功能可以实现对水位变化的远程监控和管理。
该系统可广泛应用于水利、城市防洪等领域，在提高水位监测准确性和及时性方面发挥重要作用。
模拟电子技术课程设计——水温水位自动报警器
模拟电子技术课程设计——水温水位自动报警器模拟电子课程设计题目名称：姓名：学号：班级：信息与电子工程学院1． 设计任务：水温及水位自动监测报警器1.1 监视容器中水的加热过程： 设计一个模拟电路，要求模拟实现容器中水的加热过程，当容器中水温未达到沸点时，监视器报警灯红灯亮，提示水没烧开；当容器中水温达到沸点时，监视器报警灯绿灯亮，提示水已烧开。
1.2 监视容器中水位的升高过程： 设计一个模拟电路，要求模拟实现容器中水位的升高过程，当容器中的水位低于下限水位时，监视器报警灯单红灯亮；当容器中的水位到达下限及下限以上，并且在上限以下时，监视器报警灯不亮；当容器中的水位到达上限及上限以上时，监视器报警灯双红灯亮。
2．设计思路与说明 2.1 模拟水温检测系统2.1.1 水温监测实验原理及器材选用依据：热敏电阻是一种新型半导体感温元件，而正温度系数热敏电阻具有正的电阻温度特性，当温度升高时，电阻值升高；当温度降低时，电阻值减小，其阻值—温度特性曲线如图1所示。
热敏电上限水位 下限水位 上限水位信号 下限水位信号 水容器 加热器 水温信号 水温、水位检测系统示意图进水管阻的阻值—温度特性曲线是一条指数曲线，非线性较大，在实际使用中要进行线性化处理，但比较复杂，一般只使用线性度较好的一段，在试验中可用滑动变阻器模拟热敏电阻工作的过程。
实验中需要将变化的温度信号模拟成变化的电阻，为提高灵敏度，采用桥式电路，将变化的电阻信号转化成变化的电压信号输出。
因为温度的很小的变化，对阻值的影响较小，导致输出地电压信号变化很小，设备很难对微小的信号做出灵敏的反应，因此需要将小信号放大后进行处理，在这里，我采用了精密的仪表放大器来处理变化的电压信号。
当温度升高，达到沸点时，相应的热敏电阻升高到了一定的阻值，最终引起仪表放大器输出电压的变化，此时我需要选择出这个沸点电压，因此我选用了一个单限比较器，当放大器输出的电压值达到沸点时的电压时，电压比较器发生跳变引起输出点电位变化。
青少年科技创新大赛创新发明作品《简易水位报警器》
简易水位报警器
【创意来源】
该作品设计思路来源：生活中给水壶加水时，有事暂时走开，因忘记而导致水溢出，等想起此事，水已经白白流了很长时间，造成了不必要的浪费，所以想设计一款提醒装置，提醒人们水壶中的水即将注满。
【设计原理】
水位传感器由水瓶、电池、蜂鸣器、塑料泡沫、铝板、铝片等组合而成。
加水时，利用泡沫漂浮的特点，当其上升到一定高度时，泡沫上的铝片触发电路开关，蜂鸣器发出警报声音。
【制作材料】
矿泉水瓶，9V电池、蜂鸣器，塑料泡沫、导线、
胶水，胶带、金属铝片、绝缘塑料片
【作品特点】
1、提醒：在水即将灌满容器时，装置会发出尖
锐的提示声。
2、携带方便：便捷小巧，占据空间小。
3、此作品可以拓展多种用途，如锅炉水位报警、潮水水位报警等作用。
【作品说明】
此作品主要是提醒作用，并不能及时停止灌水，适合小范围内使用。
洗地机缺水报警提醒功能如何实现
洗地机缺水报警提醒功能如何实现
洗地机缺水报警提醒功能的实现主要依赖于光电管道液位传感器。
这种传感器利用红外光学组件，通过设计形成感应线路，能够快速而稳定地判断液体与空气中的光折率差异，从而做出准确的状态判断。
相比传统的浮子开关，光电管道液位传感器不涉及任何机械运动，因此具有更长的使用寿命、更易安装、微功耗等优点，有效地解决了浮子开关在精度和可靠性方面的问题。
管道光电液位传感器广泛应用于各类设备中，包括扫地机器人、洗地机、拖把机、饮水机、加湿器、咖啡机、洗碗机等需要进行清水管道的缺水或满水检测的场合。
在洗地机中，这种传感器可以被用来监测水箱内水位的变化，当水位低于设定值时，传感器会触发报警系统，提醒用户及时添加水。
通过光电管道液位传感器，洗地机可以实现智能的缺水报警提醒功能，帮助用户及时了解水箱中水量情况，避免因缺水而导致设备损坏或工作效率下降的情况发生。
这种技术不仅提升了设备的可靠性和智能化水平，还改善了用户体验，使得操作更加便捷和安心。
光电管道液位传感器作为洗地机缺水报警提醒功能的核心组件，通过其高精度、稳定性和低功耗等特点，为洗地机提供了可靠的水位监测解决方案。
这种先进的技术应用不仅提升了设备的智能化水平，也为用户提供了更便捷、安全的使用体验。
简易水位报警器设计
2020.23设计研发简易水位报警器设计毛敏（陕西国防工业职业技术学院，陕西西安，710300）摘要：防汛期间，为了实时监测水位，本文利用两根导线、Arduino Un。
微处理器、蜂鸣器和LED灯为平台设计出实时水位报警系统，通过试验，当水位上升到警戒位置时，报警器进行灯光报警。
本系统具有电路简单、操作简便、耗能低，准确性高等优点。
关键词：Arduino UNO；防汛；水位监测；报警器Design of simple water level alarmMao Min(Shaanxi Institute of Technology,Xi'an Shaanxi,710300)Abstract；During the flood control period,in order to monitor the water level in real time,this paper uses two wires,Arduino uno microprocessor,buzzer and LED lamp as the platfonn to design a real-time water level alarm system.The system has the advantages of simple circuit,simple operation, low energy consumption and high accuracy.Keywords；Arduino Uno;Flood control:water level;monitoring;alarm0引言我国幅员辽阔，地形复杂,季风气候显著，全国约有35%的耕地、40%的人口和70%的工农业生产经常受到江河洪水的威胁，是世界上水灾频发且影响范围较广泛的国家之一。
水灾严重的影响了国民经济的发展，威胁着人类的生存，而且在日常的农业及工业生产中也经常需要我们对液体的水位进行测量。
水满报警器小制作方法
水满报警器小制作方法水满报警器是一种简单但有用的电子设备，用于在容器中的水达到一定高度时发出警报。
它通常用于防止洗手间、浴室、地下室等地方的水溢出或漏水。
下面将介绍一种简单的水满报警器的制作方法，使用的材料和工具很常见，容易获取。
材料：1. 一个塑料容器或杯子2. 一块铝箔3. 一个发声器或蜂鸣器4. 两根金属导线5. 一个9V电池工具：1. 剪刀2. 螺丝刀3. 电工胶带4. 电焊机（可选）步骤：1. 首先，选取一个塑料容器或杯子作为报警器的外壳。
确保容器中有足够的空间容纳电池和电路。
2. 在容器的底部剪一个小孔，用于通过金属导线引出报警电路。
金属导线的一端要固定在报警电路上，另一端引出容器外。
3. 在容器的另一侧剪一个小孔，用于引出发声器或蜂鸣器的引脚。
确保剪开的小孔大小适合引脚插入。
4. 将金属导线的一端连接到地线，可以通过焊接或使用电工胶带固定。
5. 将另一根金属导线连接到电路的正极（例如电池上的正极）。
同样，可以通过焊接或使用电工胶带固定。
6. 用螺丝刀打开蜂鸣器或发声器的引脚接口，将引脚插入容器上的小孔中。
确保引脚牢固安装，不易松动。
7. 将蜂鸣器或发声器的另一端连接到电路的负极，可以通过焊接或使用电工胶带固定。
8. 将9V电池连接到电路的相应极性。
安装电池时要小心，确保连接正确，以避免损坏电路或电池。
9. 关闭报警器的外壳，确保所有连接牢固，没有松动的部分。
10. 将报警器放置在需要监测水位的容器中，确保报警器不会被水覆盖。
11. 当水位上升到金属导线的高度时，水中的导电性将使电路闭合，触发蜂鸣器或发声器发出警报。
请注意，以上步骤仅提供了一种简单的水满报警器制作方法。
具体的制作步骤可能会因材料和工具的不同而有所调整。
重要的是要确保电路的安全性和稳定性。
如果你不熟悉电子电路的制作，请确保在制作过程中遵循安全操作，或请寻求专业人士的帮助。
水位报警器的课程设计
水位报警器的课程设计。
一、课程目标知识目标：1. 学生能理解水位报警器的基本工作原理，掌握液位传感器、电路和编程的基础知识。
2. 学生能够描述水位报警器在实际生活中的应用，并了解其重要性。
3. 学生理解并掌握水位报警器的安装和使用方法。
技能目标：1. 学生能够运用所学的电子元件，设计并搭建一个简单的水位报警器电路。
2. 学生通过实践操作，掌握电路连接和编程控制的基本技能。
3. 学生能够独立完成水位报警器的组装、调试和优化。
情感态度价值观目标：1. 培养学生热爱科学、勇于探索和实践的精神，增强学生对物理和电子学科的兴趣。
2. 培养学生的团队协作意识和解决问题的能力，提高学生的创新思维和动手能力。
3. 学生能够关注生活中的水资源问题，认识到节约用水和保护环境的重要性。
课程性质：本课程为实践性较强的项目式课程，结合物理、电子和计算机等多学科知识，注重培养学生的动手能力、创新意识和实际问题解决能力。
学生特点：本课程针对初中年级学生，他们对新鲜事物充满好奇，具备一定的动手能力和探究精神，但需要引导和激发。
教学要求：教师应注重理论与实践相结合，引导学生主动参与，关注学生的学习过程，鼓励学生提问、思考和解决问题。
同时，注重培养学生的团队合作意识和情感态度价值观。
通过课程学习，使学生达到预期的学习成果。
二、教学内容1. 理论知识：- 介绍水位报警器的工作原理，涉及液位传感器、电路和编程基础知识。
- 分析水位报警器在实际生活中的应用场景，强调其重要性。
- 引导学生了解教材中相关章节，如物理传感器、基础电路等。
2. 实践操作：- 教学学生如何使用液位传感器、电阻、电容等电子元件。
- 指导学生搭建简单的水位报警器电路，并进行编程控制。
- 安排学生进行电路连接、调试和优化，确保报警器正常工作。
3. 教学大纲：- 第一阶段：基础知识学习，包括水位报警器工作原理、液位传感器原理等。
- 第二阶段：实践操作，分组进行电路搭建、编程和调试。
有趣的科学小实验-水位报警器物理小制作的做法实验
有趣的科学小实验:水位报警器物理小制作的做法实验水位报警器制作方法：1．底座：取两块30×15×0．8厘米3的木板为上下底板，中间支柱高为30厘米。
2．水位器：下底板的左边为水位器，A为危险水位，用一直角形铁丝连接，右端固定在支柱上，焊一触点C 为危险水位触点。
B是一浮子，用一根如图所示的铁丝连接，铁丝的右边插入两个铁皮圈内，铁丝可以在铁皮圈内活动。
铁丝的下端，通过一段软导线与电源插头相接。
在铁丝右直角顶端处焊一触点D，当浮子B上升时可以使触点D与触点C相接触接通电磁铁电路。
3．指示灯：在上底板的右边安有红、绿灯。
绿灯为安全水位指示灯，红灯为危险水位指示灯。
接通电路，当水位在安全水位时，C、D触点不相接触，绿灯亮。
当向水位器中注水，水位逐渐上涨，浮子B 带着铁丝上升，当D、C触点相接触时，浮子B与A相平，电磁铁电路接通而吸引衔铁，O点接触B′，绿灯熄灭红灯亮，这时水位已到达危险区。
若用吸管吸去水位器中的一部分水，B浮子下落C、D分开，衔铁右端的触点O又与A′吻合，红灯熄灭绿灯亮。
这时水位恢复正常。
水位报警器制作方法：1．上底板的左边安上单线圈的电磁继电器，当衔铁被电磁铁吸引时触点D可以与触点E相接触接通报警器电路。
2．下底板左边的水位器浮子A支撑着支架K，当浮子A上升时可以支着K上升，使B端与C处的两个触点相接触。
3．上底板的右端装一安全指示灯，下面是报警器。
上底板左右两边接通电源、小灯泡亮，说明这时是正常水位。
若向下底板左边的瓶子里注水，浮子A顶着K向上升起，当B与C的两个触点接触时，继电器电路接通，电磁铁吸引衔铁，使D与E接触，安全指示灯熄灭，报警器发出嗡嗡的报警声，表示已达到危险水位。
水位报警器
数字电路实验作品报告学院：应用科技学院班级：2009级电子信息工程姓名：学号：设计题目：水位报警器2010-2011学年第二学期6月1日水位与缺水报警器一、设计初衷：用一个水位自动控制器同时对多个楼顶水池进行供水时，常常会出现一些水池缺水或一些水池溢水现象，利用本报警器可在水池出现缺水和溢水时均能发声报警和灯光提示，以告知管理员。
二、工作原理：如下电路原理图：整个电路由一块四二输入与门集成电路CD4011、三极管和继电器等构成。
图中的U1A、Q1和RL1等组成缺水报警控制部分;U1B、U1C、Q2、RL2等组成溢水报警控制部分；D2、D3、D6组成蜂鸣器声响部分。
如果水池有水时，Switch1和switch2之间通过水电阻导通，使U1A的一脚为高电位，2脚通过R3的链接也为高电位，则3脚维持低电位，经R4耦合到Q1的基极，是Q1截止，RL1亦停止吸合，灯断电不亮，蜂鸣器断电不响。
当水池里缺水时，A与B之间失去水电阻而不能导通，UA1的1脚由高电位变成低电位，则3脚变为高电位，经R4耦合到Q1的基极，使Q1导通，RL1亦吸合，即RL1的常开触点闭合，让缺水指示灯得电发光报警，同时，D4导通，使Q3也导通，蜂鸣器通电发出报警声。
缺水控制与溢水控制电路原理相同，只是溢水控制电路中增加了一个反相器，使溢水控制刚好与缺水控制相反。
当水池产生溢水时，switch1与switch2连接在一起（通过水电阻导通），使得4脚为高电平，5脚通过R7的连接也为高电位，则6脚为低电位，经反相器反相，10脚为高电位，有R8耦合到Q2的基极，使Q2导通，RL2吸合，即RL2的常开触点闭合，让溢水指示灯得电发光报警。
同时，D2导通，使Q3也导通，蜂鸣器通电发出报警声。
三、元器件的选择：1）CD4011;2)8050型和8550型三极管；3）1N4007和1N4148二极管；CD4011芯片的功能说明：管脚功能：1A 数据输入端2A 数据输入端3A 数据输入端4A 数据输入端1B 数据输入端2B 数据输入端3B 数据输入端4B 数据输入端VDD 电源正VSS 地1Y 数据输出端2Y 数据输出端3Y 数据输出端4Y 数据输出端VDD电压范围：－０.5V to 18Ｖ功耗：双列普通封装700mW 小型封装500mW工作温度范围：CD4011BM -55℃ - +125℃CD4011BC -40℃ - +85℃作品展示：实验心得：通过此次的实验，让我了解了许多关于元器件的检测，以及电路的一些基本设计。
水位报警器原理图和程序完整版
设计功能
当水位在低水位以下时，相应电路导通， 红色发光二极管亮，报警器报警，电泵抽 水 当水位在低、中水位之间时，报警停止， 红灯灭，绿灯亮，电泵继续工作 直到水位到达高水位时，绿灯灭，黄灯亮， 报警器报警，电泵停止打水
电路图
程序
ORG 0000H LJMP MAIN ORG 0030H DDB BIT P2.0 DYB BIT P2.1 ZB BIT P2.2 GDB BIT P2.3 GYB BIT P2.4 JD1 BIT P2.5 JD2 BIT P2.6
高位报警
R8
220
正常水位
R6
220
低位报警 R1
220
R7
750
Q4
NPN
R5
750
Q6
NPN
U1
19 XTAL1 P0.0/AD0 P0.1/AD1 P0.2/AD2 P0.3/AD3 P0.4/AD4 P0.5/AD5 P0.6/AD6 P0.7/AD7 P2.0/A8 P2.1/A9 P2.2/A10 P2.3/A11 P2.4/A12 P2.5/A13 P2.6/A14 P2.7/A15 P3.0/RXD P3.1/TXD P3.2/INT0 P3.3/INT1 P3.4/T0 P3.5/T1 P3.6/WR P3.7/RD 39 38 37 36 35 34 33 32 21 22 23 24 25 26 27 28 10 11 12 13 14 15 16 17 DDB DYB ZB GDB GYB JD1 JD2
ORL P1,#07H MOV A,P1 CPL A ANL A, #07H CJNE A,#00H,LOOP2 LJMP DX LOOP2: CJNE A,#01H,LOOP3 LJMP ZD LOOP3: CJNE A,#03H,LOOP4 LJMP ZG LOOP4: CJNE A,#07H,LOOP5 LJMP GS LOOP5: LJMP MAIN
水位报警器
水位报警器
一、功能特点
缺水自动报警，音量大。
是一款高性能、低成本的新型产品，具有体积小，安装方便，适用性强等特点，广泛用于锅炉、水塔、开水器、蒸汽发生器等水箱的水位控制系统。
二、性能参数
工作电压：AC220V
音量：120db
三、使用方法
缺水报警器款:
将探头安装好，主机接通电进入检测状态，传感头缺水就立即报警（警车声），当传感头接触水就自动停止。
缺水+停电报警器款：
此款报警器除了缺水报警器功能外，还增加停电报警功能，缺水、停电双音报警提醒，以示区别。
缺水报警为消防（119）报警声。
当遇停电时，报警器发出警车（110）报警声予以提示，报警器内置高能锂电，自动充电。
防止溢水电路DIY，水满了自动报警
防止溢水电路DIY，水满了自动报警
大家好，电路DIY本期带来一个防止溢水的水位报警器，这个报警器电路十分简单，主要应用了三极管的开关作用。
电路所需元器件分别是三极管9013、有源蜂鸣器、红色LED
还有一个普通的塑料杯
我们把电路焊接好后用热熔胶粘在杯子上面，要注意探头的长短
电路接通电源后我们向杯子里倒水，看实验能否成功
可以看到水倒满后红色指示灯亮起，同时蜂鸣器也发出声音
把这个电路安装于水槽中，就可以提醒人们及时关水了，是不是很实用呢
谢谢大家的观看，喜欢的可以点击收藏或关注哦。
一种汽车发动机缺水报警器[实用新型专利]
![一种汽车发动机缺水报警器[实用新型专利]](https://img.taocdn.com/s3/m/4d6609a3e45c3b3567ec8bf6.png)
专利名称：一种汽车发动机缺水报警器专利类型：实用新型专利
发明人：李文婷,宋国华,赵闰南
申请号：CN201220016474.1
申请日：20120107
公开号：CN202560363U
公开日：
20121128
专利内容由知识产权出版社提供
摘要：一种汽车发动机缺水报警器，其主要特征在于：由稳压电路、缺水检测控制电路、报警电路组成。
稳压电路由限流电阻器、稳压二极管和滤波电容器组成；缺水检测控制电路由传感器、电阻器、时基集成电路和电容器组成；报警电路由晶体管、电阻器和蜂鸣器、指示灯组成。
本实用新型可在汽车发动机缺水时发出警报，结构简单，成本低廉，安全可靠，抗干扰能力强。
申请人：李文婷
地址：255049 山东省淄博市山东理工大学西校区交通学院车辆0902班
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计任务书一、设计课题：缺水报警器二、设计内容及要求：1.设计要求：1.掌握电子电路的设计方法。
2.在家用热水器中，当水位太低时，会有空烧危险发生，当汽车在发动机水箱缺水的情况下行驶，极易造成发动机损坏。
本次设计的缺水报警器，能在水箱内水位降至最低水位时，能用液位传感器检测到，通过相应电路使报警器动作，发出声光的报警，提醒人们及时加水。
2．工作任务和要求：1).搜集有关资料，进行方案设计，画出总体设计框图，说明缺水报警器由哪些相对独立的功能模块组成，标出各个模块之间的互相联系，并以文字对原理作辅助说明。
2）进行电路参数分析，论证，以及电路可靠性分析。
3).设计各个功能模块的电路图，加上原理说明。
4).选择相应元器件。
5）在验证各个功能模块基础上，对整个电路的元器件和布线，进行合理布局，画出总体电路图。
3.设计说明书正文内容要求：1）.设计目的。
2）.设计指标。
3). 设计方案及论证。
4）.画出设计的原理框图，并要求说明该框图的工作过程及每个模块的功能。
5）.画出各个功能模块的电路图，加上原理说明。
6）.画出总布局接线图（集成块按实际布局位置画，集成块的引脚须按实际位置画，并注明名称。
）7）.元器件清单。
8）.总结。
设计过程中遇到的问题及解决方法及课程设计过程体会。
4.设计说明书格式要求：设计说明书应包括：序言、目录、摘要（中英文）、关键字（中英文）、正文(含设计方案论证，设计及其他说明等（不少于2000字）)、结束语和参考文献等内容、并按照封页，设计任务书、序言、目录、摘要、关键词、正文、结束语、参考文献和封底的顺序装订。
指导教师（签名）：__________________学生（签名）：____________________ 2012年6月7日序言20世纪80年代以前，在生活用品应用自动控制的最先进装置就是继电器，它对当时生活质量的提高及节能确实发挥了很大的作用；传感技术还很少应用到生活中。
但当人们跨入20世纪80年代以后，生活用品及卫生节能环保用品随着科技的发展，开始由单一化转变为多样多品种高智能化，在这种转变过程中，机电控制系统的许多固有弊端如体积大、质量重反映慢、不方便等越发显得突出，成为了转变的一大障碍。
80年代后期，市场所需的“柔性”智能、生活用品品质提高、节能环保，呼唤智能自动控制系统的诞生。
随着科技进步模拟电子技术、单片机技术、PLC技术、传感器技术日益成熟，这些技术逐渐投入到生活、卫生、环保、科技等领域当中，生活卫生、环抱用品自动控制技术逐步提高。
但这些应用与小生活用品在控制精度、准确度、使用技术、智能方面尤其是价格方面受限。
随着人们对智能化，方便、简捷、精确度、轻便、美观、性价比等要求的提高，新型的感应装置与电子技术随之出现。
目录摘要 (4)一、系统总体方案 (5)1.1设计目的 (5)1.2系统设计 (5)二、设计原理分析及电路设计 (5)2.1工作电源 (6)2.2工作原理 (6)2.3主要电路的设计 (6)三、电路器件选择 (8)3.1LED发光二极管 (8)3.2稳压管 (8)3.3 二极管 (9)3.4三极管 (10)四、电路原理图 (12)五．控制流程 (13)六、设计总结及体会 (14)七．参考文献 (14)摘要太阳能热水器一般都设在室外或房屋的顶处，热水器的水位在使用时不易观测，使用水位报警器后，则可以实现水箱中缺水或加水过多时自动发出声光报警。
此报警器电路在设计中要求当水位报警器接通电源时，主电路有相应的电源指示灯点亮，指示电源正常。
当太阳能热水器水箱缺水，电路能发出声光报警，告知人们应向水箱中送水。
当水箱中的水上升到需要的高度时，电路发出声光报警，应停止向水箱中送水。
为了适应社会日益增长的物质需求此报警器需要更多更好改进以满足人们的需求。
关键词整流电路稳压电路电导式传感器电解电容稳压管SummarySolar water heaters are generally located in the outdoor or housing at the top of the water level of the water heater is in use is not easy observation, the use of the water level alarm, you can achieve the audible and visual alarm automatically when the lack of water or too much water in the tank. This alarm circuit when the water level alarm when the power is turned on, the main circuit power indicator light, indicate power is normal in the design. When a solar water heater water tank, the circuit can be audible and visual alarm to inform the people should be bottled water in the tank. When the water in the tank to rise to the desired height, the circuit audible and visual alarm should stop the water tank and bottled water. In order to adapt to society's growing material needs alarms need more and better improvements to meet the needs of peopleKeywords rectifier circuit voltage regulator circuit electrolytic capacitor of the conductance sensor regulator一、系统总体方案1.1设计目的传感器技术、数字电子技术与自动控制技术在生产过程、科学研究、现实生活应用、医疗卫生、环保事业及其他各个领域的应用十分广泛。
传感器技术、控制逻辑电路的设计及门电路芯片的选择是感应自动控制设计的重要环节，系统设计应满足环保、实用及课题要求的总体技术方案。
这种专用感应控制装置的设计可以提升专业知识的运用能力，促进科技向生活的转化及环保事业的发展，对提高生活质量有重要作用。
数字逻辑电路控制器使近十几年来发展起来的一种新型控制电路，具有功能齐全、控制简单、抗干扰能力强，价格便宜、重量轻、耗电省等优点。
随着热水器的推广普及，在没有自来水的地方，如何使用水泵自动启停抽水并保证连续供水是一个现实的问题。
由于热水器的注水箱大多安装在房顶上，是否缺水不易观察，如果使用自动水位控制装置来控制水泵的工作，就能够很好的解决这个问题，给广大用户带来方便。
1.2系统设计本课程设计是利用电导式传感器的三个电极设计一个热水器的水位报警器，通过传感器将水位变化转化为电信号送到测控电路中，通过对信号的处理对外在条件进行操作，可大体用图表表示为：二、设计原理分析及电路设计根据本实验的内容及原理，遵循了尽量简便的普遍原则来设计电路图。
本实验要求：1、当水位报警器接通电源时，主电路有相应的电源指示灯点亮，指示电源正常。
2、当太阳能热水器水箱缺水，电路能发出声光报警，提醒人们应向水箱中送水。
3、当水箱中的水上升到需要的高度时，电路发出声光报警，应停止向水箱中送水。
根据以上的实验要求本课题的电子电路可大致设计如下：2.1工作电源电路在工作时通入220V交流电，经过变压器变压后成为12V交流电，再经过整流电路整流后输出12V的直流电，电路通入12V直流电后发光二极管VD5点亮，指示电源工作正常。
2.2工作原理1、导电式水位传感器的三个探知电极分别和VT1 、VT2和VT3的基极相连。
电路的电源由变压器降压，经过整流器电路整流提供。
发光二极管VD5为电源指示灯。
音乐集成电路9300报警。
2、当水位在电极1—2之间正常情况下，电极1悬空，VT1截止，高水位指示灯VD8不亮。
由于电极2—3处在水中，由于水电阻的原因，使VT3导通，VT2截止。
低水位VD9指示灯也不亮。
3、当水位下降到低于电极2时VT3截止，VT2导通。
低水位指示灯VD9亮，由C3及R4组成的微分电路在VT2由截止到导通的跳变过程中产生的正向脉冲，将触发音乐集成电路IC工作，随之扬声器发出报警，告知主人缺水。
4、同理，当水位超出电极1时候，VT1导通，高水位指示灯VD8亮，C2和R4微分电路产生的正向脉冲触发音乐集成电路IC工作，发出报警声，告知主人水已注满。
2.3主要电路的设计变压器的选择变压器是利用电磁感应原理工作的，变压器的主要部件是一个铁心和套在铁心上的两个绕组。
这两个绕组具有不同的匝数且互相绝缘，两绕组间只有磁的耦合而没有电的联系。
其中，接于电源侧的绕组称为一次绕组；用于接负载的绕组称为二次绕组。
经过分析计算查找选用MM微型干式变压器，其功率小，耗能底，性价比高，且能满足此设计系统使用要求。
干式变压器的性能特点1、低压绕组除小容量采用铜导线以外，一般都采用铜箔绕制的圆筒式结构；高压绕组采用分段多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
2、可配置低噪音的风冷装置，通过温控器对风扇的起动和关闭可以自动控制，由此可以使变压器增容40%运行。
本实验要求所加在报警器上的电源电压为220V，但报警器本身所用的电压为12V直流电，这就要求220V电源电压必须经过变压以后才能加在实验电路上。
此干式变压器的输出电压有12V和8V两种，所以本实验的变压器电路大致如下图所示：3. 整流电路的原理与选用整流电路是把交流电能转换为直流电能的电路。
大多数整流电路由变压器、整流主电路和滤波器等组成。
它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。
整流电路通常由主电路、滤波器和变压器组成。
变压器设置与否视具体情况而定。
变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离（可减小电网与电路间的电干扰和故障影响）。
整流电路按其组成器件可分为不控整流电路、半控整流电路和全控整流电路。
后两种电路按其控制方式又可分为相控整流电路和斩波整流电路（见电力电子电路）。
相控整流电路由于采用电网换相方式，不需要专门的换相电路，因而电路简单、工作可靠，得到广泛应用。
