几种测电阻的特殊方法

几种测电阻的特殊方法湖北省咸宁市咸安区高桥中学李常喜初中物理课本介绍了测电阻的常用方法-----伏安法，即用电压表测导体两端的电压、用电流表测通过导体的电流，再根据欧姆定律计算出电阻值的方法。

如果在实际中若只有一只电流表或只有一只电压表测未知电阻，就要借助已知电阻或电阻箱、滑动变阻器、开关等器材进行特殊测量。

下面介绍几种测电阻的特殊方法。

一、伏阻法在没有电流表的情况下就要利用串联电路电流相等的特点来求电流。

电路如图1，先将电压表接在R0两端，闭合开关读出电压表示数U0，则此时通过R0和R x的电流为：I x=I0=U0/R0。

再将电压表改接到R x两端，闭合开关，读出电压表的示数U x，则待测电阻的阻值为：R x=U x/I x=U x R0/U0图1二、安阻法在没有电压表的情况下利用并联电路电压相等的特点来求电压。

电路如图2，先将电流表与R0串联在电路中，闭合开关，读出电流表的示数I0。

则R0和R x两端的电压为U x=U0=I0R0。

再将电流表改接与R x串联电路中，闭合开关，读出电流表的示数I x，则待测电阻的阻值为：R x=U x/I x=I0 R0/I x 图2三、安箱法利用电阻箱可以示数的特点，采用等效替代理念，从电阻箱读出待测电阻阻值。

电路如图3，先只闭合S1读出电流表示数I。

再只闭合S2，旋动电阻箱旋盘使电流表示数仍为I。

则电阻箱示数为待测电阻阻值。

图3四、伏箱法利用“串联电阻有分压的作用，分得的电压与电阻成正比”的性质来测未知电阻。

电路如图4，先将电阻箱R0阻值调到0时，读出电压表示数U0。

再调节电阻箱使电压表示数为U0/2时读出电阻箱连入电路中的阻值R0，则待测电阻R x=R0图4五、安滑法利用滑动变阻器的两个极值即0与最大值，对电路中电流的影响来测电流，再利用电源电压不变的特点列方程求出待测电阻值。

电路如图5，闭合开关先将滑片P移到连入电路阻值最小位置A，读出电流表示数I1，则电源电压U=I1R x。

特殊方法测电阻总结

特殊方法测电阻总结电阻是电路中常见的元件之一，它的主要作用是限制电流的流动。

为了准确地测量电阻的值，通常可以使用一些特殊方法来进行测量。

下面将总结一些常见的特殊方法测电阻的原理和步骤。

一、电桥法电桥法是一种常用的测量电阻的方法，通过调节电桥平衡，可以得到待测电阻的准确值。

其原理基于“桥臂电压差为零时电桥平衡”的原理。

电桥法的测量步骤如下：1.连接电桥：按照电桥的接线图连接待测电阻和已知电阻，电源连接到电桥电源端。

2.调节电桥：调整电桥的控制元件，如变阻器或电容器，使电桥达到平衡状态。

平衡状态下电桥所示的电压差为零。

3.记录观察值：记录控制元件的位置和平衡状态下的电压差。

4.计算电阻：根据已知电阻和电压差的比例关系，计算待测电阻的值。

二、电流比较法电流比较法是通过将待测电阻与已知电阻串联，使两者通过相同的电流，并测量它们的电压来测量电阻。

电流比较法的测量步骤如下：1.连接电路：将待测电阻与已知电阻串联，接入电源。

2.调节电流：通过调节电源电压或已知电阻的阻值，使待测电阻和已知电阻通过相同的电流。

3.测量电压：使用电压表分别测量待测电阻和已知电阻两端的电压。

4.计算电阻：利用欧姆定律，根据电流和电压之间的关系计算待测电阻的值。

三、二次电流法二次电流法是一种测量小阻值的电阻值的方法，它可以通过测量电压与电阻之间的二次电流来推导出电阻值。

二次电流法的测量步骤如下：1.连接电路：将待测电阻与一个已知电阻串联，接入电源。

将毫伏表接在待测电阻两端，电流表接在已知电阻两端。

2.测量电阻：在电源工作的同时，读取毫伏表和电流表的示数。

3.计算电阻：利用欧姆定律，根据电流和电压之间的关系计算待测电阻的值。

四、差动电桥法差动电桥法是一种测量电阻的方法，它通过比较已知电阻与待测电阻的电压差异来计算待测电阻的值。

差动电桥法的测量步骤如下：1.连接电桥：按照差动电桥的接线图连接待测电阻和已知电阻，电源连接到电桥电源端。

2.调节电桥：调整电桥的控制元件，使电桥达到平衡状态。

初中物理测电阻的特殊方法

初中物理测电阻的特殊方法测量电阻是物理实验中常见的实验之一，常用的方法有万用表电桥法和伏安法。

然而，在一些特殊情况下，我们需要采用其他方法来测量电阻。

下面将介绍几种特殊的测量电阻的方法。

1.等电势线法等电势线法是一种利用等势面的方法来测量电阻。

它适用于电阻很小的情况，其中一种常见的应用是测量电线的电阻。

实验步骤如下：(1)将待测电线直接连接到电源（电阻很小的情况下，可以近似看作导线）。

(2)在电源的正负极之间设置一个可移动的测量电桥。

(3)录下使电桥平衡时电桥两端的电位差。

(4)移动电桥到电线其他位置重复步骤3(5)根据实验数据，在不同位置的电位差和电流值之间绘制电阻分布图。

(6)根据电阻分布图找到电线两点间的电阻值。

2.热电阻法热电阻法利用物体导电性质随温度变化的特点来测量电阻。

它适用于需要测量高温环境或电阻很难直接测量的情况，如电阻在硝酸银溶液中的扩大和电阻深层测量。

实验步骤如下：(1)将待测电阻R连接到电源上，通过电阻上通过的电流使电阻升温。

(2)将热电阻测量装置与待测电阻的焦点相连接。

(3)测量电热阻降温前后的温度变化，得到电阻温度系数α。

(4)根据温度变化和电阻温度系数计算出电阻值。

3.惯性测阻法惯性测阻法利用磁场感应电动势的惯性测量电阻。

它适用于测量小电阻和高阻值的情况，如测量千分之一欧姆以下的电阻和精密电阻的测量。

实验步骤如下：(1)将待测电阻与电源串联。

(2)将电阻连接到一个惯性式霍尔元件电表上。

(3)在正弦交流电流通路中，记录霍尔元件电表的读数。

(4)根据霍尔元件电表的读数，计算出通过电阻的电流和电压差，再计算出电阻值。

4.同步测量法同步测量法利用电阻与电流的关系，通过时间测量电流与电压的相位差来测量电阻。

它适用于测量大电阻和低电阻率导体的情况，如金属的电阻率测量。

(1)将待测电阻R接入待测电流与参考电流的夹频电路。

(2)调节夹频电路使待测电流和参考电流同步。

(3)测量同步点的相位差，根据相位差计算出电阻值。

特殊方法测电阻

特殊方法测电阻在电子电路中，电阻是一种常见的元件，用来限制电流、降低电压、分压、测量电流和电压等。

因此，测量电阻是电子工程中的一个重要环节。

一般来说，我们可以通过万用表等仪器来测量电阻，但有时候在特殊情况下，我们需要借助一些特殊的方法来进行电阻的测量。

本文将介绍一些特殊方法来测量电阻，希望对大家有所帮助。

首先，我们来介绍一种常见的特殊方法，即利用恒流源来测量电阻。

在一些情况下，由于电阻值较小或者其他原因，传统的电压-电流法测量电阻可能会受到一些限制。

这时，我们可以利用恒流源来进行测量。

具体操作方法是将恒流源接入被测电阻两端，通过测量电压和电流的关系来计算电阻值。

这种方法适用于测量小电阻值或者对电流有严格要求的情况。

其次，还有一种特殊方法是利用绝缘测试仪来测量电阻。

在一些特殊环境中，电路中的元件可能会受到潮湿、高温等因素的影响，导致电阻值发生变化。

这时，我们可以利用绝缘测试仪来进行电阻测量。

具体操作方法是将绝缘测试仪接入被测电阻两端，通过测试仪的显示数值来判断电阻的大小。

这种方法适用于对电阻精度要求较高的情况。

另外，还有一种特殊方法是利用热敏电阻来测量温度。

热敏电阻是一种电阻值随温度变化的元件，通过测量其电阻值来间接测量温度。

具体操作方法是将热敏电阻接入电路中，通过电阻-温度曲线来计算实际温度值。

这种方法适用于需要测量温度的情况，例如温度传感器等。

最后，还有一种特殊方法是利用光电传感器来测量电阻。

光电传感器是一种能够将光信号转换为电信号的元件，通过测量其输出电压来间接测量电阻值。

具体操作方法是将光电传感器照射在被测电阻上，测量其输出电压来计算电阻值。

这种方法适用于需要非接触式测量电阻的情况。

综上所述，特殊方法测电阻在一些特殊情况下具有重要的应用意义。

通过恒流源、绝缘测试仪、热敏电阻和光电传感器等方法，我们可以更灵活、准确地进行电阻的测量，满足不同场合的需求。

希望本文介绍的内容能够对大家有所帮助，谢谢阅读！。

特殊方法测电阻

特殊方法测电阻电阻是电路中常见的元件，而测量电阻是电子技术中的一项基本操作。

通常我们可以使用万用表来测量电阻，但在某些特殊情况下，我们可能需要采用一些特殊的方法来测量电阻。

本文将介绍一些特殊方法测量电阻的技巧，希望能对大家有所帮助。

首先，我们可以利用恒流源来测量电阻。

恒流源是一种能够提供恒定电流的电路元件，我们可以将恒流源接入待测电阻两端，通过测量电压和电流的数值，利用欧姆定律即可计算出电阻的数值。

这种方法适用于测量较大电阻值的情况，因为在较大的电阻值下，使用普通的电压表测量会引入较大的误差，而利用恒流源则可以减小这种误差。

其次，我们可以利用桥式电路来测量电阻。

桥式电路是一种常用的测量电阻的方法，它利用电桥平衡的原理来测量未知电阻值。

通过调节已知电阻的数值，使得电桥平衡，然后根据平衡时的已知电阻数值，即可计算出未知电阻的数值。

这种方法适用于测量较小电阻值的情况，因为在较小的电阻值下，使用普通的电压表测量同样会引入较大的误差，而利用桥式电路则可以减小这种误差。

另外，我们还可以利用热敏电阻来测量温度。

热敏电阻是一种能够随温度变化而改变电阻值的元件，我们可以利用热敏电阻的特性来测量温度。

通过测量热敏电阻的电阻值，再利用事先标定好的温度-电阻值曲线，即可得到当前温度的数值。

这种方法适用于需要测量温度的情况，因为普通的温度计可能无法满足一些特殊要求，而利用热敏电阻则可以实现更灵活的温度测量。

总之，电阻的测量是电子技术中的一项基本操作，而在一些特殊情况下，我们可能需要采用一些特殊的方法来测量电阻。

本文介绍了利用恒流源、桥式电路和热敏电阻来测量电阻的方法，希望能对大家有所帮助。

希望读者们在实际操作中能够根据具体情况选择合适的方法，来实现准确、方便的电阻测量。

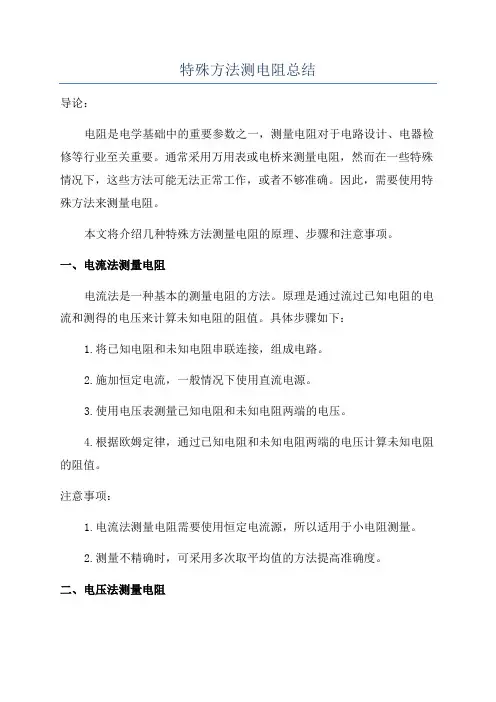

特殊方法测电阻总结

特殊方法测电阻总结导论：电阻是电学基础中的重要参数之一，测量电阻对于电路设计、电器检修等行业至关重要。

通常采用万用表或电桥来测量电阻，然而在一些特殊情况下，这些方法可能无法正常工作，或者不够准确。

因此，需要使用特殊方法来测量电阻。

本文将介绍几种特殊方法测量电阻的原理、步骤和注意事项。

一、电流法测量电阻电流法是一种基本的测量电阻的方法。

原理是通过流过已知电阻的电流和测得的电压来计算未知电阻的阻值。

具体步骤如下：1.将已知电阻和未知电阻串联连接，组成电路。

2.施加恒定电流，一般情况下使用直流电源。

3.使用电压表测量已知电阻和未知电阻两端的电压。

4.根据欧姆定律，通过已知电阻和未知电阻两端的电压计算未知电阻的阻值。

注意事项：1.电流法测量电阻需要使用恒定电流源，所以适用于小电阻测量。

2.测量不精确时，可采用多次取平均值的方法提高准确度。

二、电压法测量电阻电压法是一种用电压代替电流来测量电阻的方法。

原理是通过对已知电阻施加恒定电压，然后根据测量电流来计算未知电阻的阻值。

具体步骤如下：1.将已知电阻和未知电阻并联连接，组成电路。

2.施加恒定电压，一般情况下使用直流电压源。

3.使用电流表测量已知电阻和未知电阻的电流。

4.根据欧姆定律，通过已知电阻和未知电阻的电流计算未知电阻的阻值。

注意事项：1.电压法测量电阻需要使用恒定电压源，所以适用于大电阻测量。

2.测量不精确时，可采用多次取平均值的方法提高准确度。

三、差动电流法测量电阻差动电流法是一种适用于阻值较大的电阻测量方法。

原理是通过测量样品电阻两端的电压差和通过样品电阻的电流的差来计算样品电阻的阻值。

具体步骤如下：1.施加恒定电压，一般情况下使用直流电压源。

2.测量样品电阻两端的电压差。

3.测量样品电阻两端的电流并计算其差值。

4.根据差分电阻计算公式，通过电压差和电流差计算样品电阻的阻值。

注意事项：1.差动电流法需要使用差动放大器或差动运算放大器等设备来处理电压差和电流差的测量。

测电阻的特殊方法20种

测电阻的特殊方法20种1.桥式电阻测量法：使用电桥测量电阻值，常见的有维尔斯通电桥、韦恩电桥等。

2.变比电桥测量法：通过变比电桥的变压比来间接测量电阻值。

3.硬度诱导法：利用表面硬度与规定冲击负荷下的冲击深度比值与电阻成正比的关系进行测量。

4.敏感电流比率法：根据物体的电阻值与流过物体的电流及电源电压之比，计算得到阻值。

5.电感电阻法：通过测量线圈两端的电压和电流的相位差，计算得到电阻值。

6.交流电阻测量法：使用交流信号测量电阻的方法，常见的有串联法、卡尔简法等。

7.直流电阻测量法：使用直流信号测量电阻的方法，常见的有电压法、电流法等。

8.电位差法：通过测量电阻两端的电位差以及通过电阻的电流，计算得到电阻值。

9.称重法：通过测量电阻所支撑的物体的重量与参考物体的重量的比值，计算得到电阻值。

10.电带电阻法：利用带电体与待测电阻之间的电势差和电流之间的关系测量电阻值。

11.拉伸法：通过拉伸导线使其变细，测量其电阻变化来计算原始导线的电阻值。

12.电机测量法：利用测量电动机的输入功率和输出功率之差，计算电阻值。

13.热电方法：利用热电效应来测量电阻值，如热电阻、热电偶法。

14.磁感应法：利用电阻材料内部磁感应强度和电流的关系，测量电阻值。

15.声波测量法：通过测量电阻材料中传播声波的速度和频率，计算电阻值。

16.变频测量法：通过改变频率，测量电阻材料的阻抗值，计算得到电阻值。

17.阻抗测量法：利用交流信号测量电阻材料的阻抗，测量得到电阻值。

18.激光干涉法：利用激光干涉效应测量电阻材料的长度和电阻值。

19.电容测量法：通过测量电容材料的电容和电阻的关系，计算得到电阻值。

20.电化学测量法：利用电化学方法测量电阻材料的电导率和电极电势，计算得到电阻值。

这些方法中，不同的方法适用于不同的电阻测试场景，充分运用这些方法可以更加准确地测量出电阻值。

特殊方法测电阻

特殊方法测电阻电阻是电路中常见的元件，用于限制电流的流动。

在电子电路设计和维护中，测量电阻是非常重要的一项工作。

通常情况下，我们可以使用万用表来测量电阻数值，但是在某些特殊情况下，传统的测量方法可能无法满足需求。

本文将介绍几种特殊方法来测量电阻，以便在实际工作中能够更加灵活地应对各种情况。

首先，我们来介绍一种简单的特殊方法——串联法。

当电路中的电阻无法直接测量时，可以采用串联法来间接测量。

具体操作方法是将待测电阻与一个已知电阻串联连接，然后将串联后的电阻连接到电路中，通过测量整体电阻值和已知电阻值的差异，可以计算出待测电阻的数值。

这种方法适用于一些特殊形状或封装的电阻，例如某些SMD封装电阻或非标准形状的电阻。

其次，还有一种特殊方法叫做比例法。

比例法适用于测量较小阻值的电阻，通常在几欧姆以下。

具体操作方法是利用一个已知电阻和待测电阻组成电桥电路，通过调节电桥平衡，测量电桥两侧的电压差，从而计算出待测电阻的数值。

这种方法具有较高的测量精度，适用于对电阻值要求较高的场合，例如精密仪器的维护和校准。

另外，还有一种特殊方法是温度补偿法。

由于电阻值与温度密切相关，当环境温度发生变化时，电阻值也会发生变化。

在一些对温度要求较高的场合，需要对电阻值进行温度补偿。

这时可以采用温度传感器和微处理器进行实时温度监测和补偿，以确保电路的稳定性和精度。

最后，还有一种特殊方法是非接触式测量法。

在一些特殊场合，电路中的电阻无法直接接触到测量仪器，例如在高压电路或危险环境中。

这时可以采用非接触式测量法，利用电磁感应原理，通过感应电压或感应电流来间接测量电阻值。

这种方法适用于一些特殊场合，可以保障操作人员的安全。

综上所述，特殊方法测量电阻是电子电路设计和维护中的重要工作。

在实际工作中，我们需要根据具体情况选择合适的测量方法，以确保测量的准确性和可靠性。

希望本文介绍的特殊方法能够为大家在实际工作中提供一些帮助和参考。

(完整版)(教师版)电阻的特殊测量方法

（教）电阻的特别丈量的方法（一）伏安法1．原理：由欧姆定律推出R=U/I2．电路图：3．滑动变阻器的作用：（ 1）保护电路；（2）改变电路中的电压和电流，多次丈量取均匀值减小偏差。

4．本实验中多次丈量的目的是：把滑变的作用和多次的量的目的改成填空形式比较好，而且提出问题：关于小灯泡的电阻，能用此方法，多次丈量取均匀值吗？为何？图 1 多次丈量取均匀值减小偏差图 2 测出小灯泡在不一样状况（亮度）下的电阻。

（二）测电阻的几种特别方法一、安阻法：在用“伏安法测电阻”的实验中，假如电压表坏了，但又没有剩余的电压表，手头却还有一只已知电阻R0，此实验如何持续进行？方法一：没有电压表，不可以测电压。

但有了定值电阻，能够用电流表和定值电阻组合起来，起到电压表的作用。

但一定和 R x并联。

（能够用电流表和定值电阻来取代电压表）电路图：步骤：如上图所示，先用电流表测 R0中的电流，其示数为 I 1，这时可求出电源电压 U＝ I 1R0；再测 R x中的电流，其示数是 I 2；表达式 R x=I1R0 I 2方法二：上述方案中电流表要两次连结，可否只连结一次达成实验？电路图 :步骤：如上图所示，当开关S1闭合时，电流表的示数为I 1；当开关 S2闭合时，电流表示数是 I 2x=I 1R0表达式 R I 2方法三：可否用一只单刀单置开关？电路图 :步骤：如下图。

当开关S 断开时，电流表的示数为I 1；当 S闭合时 , 电流示数是I2，表达式 R=I 1R0xΙΙ12方法四：可否将 R0、 Rx 串连起来丈量？电路图：步骤：如下图，当开关 S 闭合时，电流表的示数为 I 1；当 S 断开时， R0和Rx 串连，电流表示数是 I 2；表达式 R x=I2R0ΙΙ12方法五：可否用一只滑动变阻器取代上题中的R0电路图 :步骤：如下图，滑动变阻器的的最大值为R0，当滑动变阻器的滑片在最左侧时，电流表的示数为I 1；当滑动变阻器的滑片在最右侧时，电流表的示数为I 2表达式 R x=I 2R0Ι Ι12二、伏阻法：在用“伏安法测电阻”的实验中，假如电流表坏了，但又没有剩余的电流表，手实却还有一只已知电阻 R0，此实验如何持续进行？学生应当能够依据上一方法解决下边问题，因此能够让学生设计电路图（用电压表和定值电阻取代电流表）方法一电流表，不可以测电流。

测电阻的几种特殊方法

测电阻的几种特殊方法在初中物理测电阻的实验中，除了借用“电压表、电流表”使用“伏安法”侧电阻之外，还有很多方法，同样也可以进行电阻的测量.1.只用电压表，不用电流表方法一如果只用一只电压表，用图1所示的电路可以测出未知x R 的阻值. 具体的作法是先用电压表测出x R 两端的电压为x U ;再用这只电压表测出定值电阻0R 两端的电压为0U .根据测得的电压值x U 、0U 和定值电阻的阻值0R ，可计算出x R 的值为:00x x U R R U =. 用这种方法测电阻时一只电压表要连接两次.方法二如果只用一个电压表，并且要求只能连接一次电路，用图2所示的电路可以测出未知x R 的阻值.具体的作法是先闭合1S ，读出电压表的示数为1U ，再同时闭合1S 和2S ，读出这时电压表的示数为2U .根据测得的电压值1U 、2U 和定值电阻的阻值0R .根据分压公式可计算出x R 的值：1021U R R U U =- 方法三如果只用一个电压表，并且要求只能连接一次电路，用图3所示的电路可以测出未知x R 的阻值.具体的作法是先把滑动变阻器的滑片P 调至B 端，闭合开关，记下电压表示数1U ;把滑动变阻器的滑片P 调至A 端，记下电压表示数2U .根据测得的电压值1U 、2U 和定值电阻的阻值0R ，可计算出x R 的值:121x AB U R R U U =-. 以上方法，需要测量两次电压，所以也叫“伏伏法”;根据所给器材有电压表和一个已知阻值的电阻0R ，所以又叫“伏阻法”.2.只用电流表，不用电压表方法一:如果只用一只电流表，用图4所示的电路可以测出未知x R 的阻值.先后用电流表测出通过0R 和x R 的电流分别为0I 、x I ，根据测得的电流值0I 、x I 和定值电阻的阻值0R ，根据分流公式可计算出x R 的值为00x x I R R I =.方法二用图 5 所示的实验电路也可以测出未知x R 的阻值.先闭合开关1S ，读出电流表的示数为1I ，再断开1S 闭合2S ，读出这时电流表的示数为2I .根据测得的电流值1I 、2I 和定值电阻的阻值0R .根据分流公式可计算出x R 的值：102x I R R I = 方法三如果只用一个电流表，并且要求只能连接一次电路，用图6所示的电路也可以测出未知x R 的阻值.具体的作法:是先闭合开关1S ，读出电流表的示数为1I ，再同时闭合1S 、2S ，读出这时电流表的示数为2I .根据测得的电流值1I 、2I 和定值电阻的阻值0R .计算过程如下:设电源电压为U ，当只闭合1S 时，根据欧姆定律的变形公式()x U I R R =+，可得10()x U I R R =+①;当再同时闭合1S 、2S ，0R 被短路，这时有:2x U I R =②. 联立①②解方程组得1021x I R R I I =- 方法四如果只用一个电流表，并且要求只能连接一次电路，用图7所示的电路也可以测出未知x R 的阻值.具体的作法:把滑动变阻器的滑片P调至A 端，读出电流表的示数为A I ，再把滑动变阻器的滑片P 调至B 端，读出这时电流表的示数为B I .根据测得的电流值A I 、B I 和定值电阻的阻值AB R .同样可计算出x R 的值:0B x A BI R R I I =-. 以上方法，需要测量两次电流，所以也叫“安安法”;根据所给器材有电流表和一个已知阻值的电阻0R ，所以又叫“安阻法”.总之，用伏安法测电阻的基本原理是测定电阻两端的电压和流过电阻的电流.在缺少器材(电流表或电压表)的情况下，我们可用间接的方法得到电压值或电流值，仍然可以测量电阻的阻值.因此，在进行实验复习时要特别重视原理的理解，这是实验设计的基础.3.等效替代法方法一:用图8所示的电路也可以测出未知x R 的阻值.当S 扳到A 时电流表的示数为I ，再将S 扳到B 时，调节0R (电阻箱)的电阻，使电流表示数仍为I ，即0x R R =.方法二:若只有一只电压表和电阻箱，则可用替代法测电阻的阻值，如图9所示.先合上开关1S ，把单刀双掷开关2S 打到1，调节滑动变阻器的阻值，使电压表有一合适的示数0U .再把单刀双掷开关2S 打到2，调节电阻箱的阻值，使电压表的示数仍为0U ，则此时电阻箱的示数即为待测电阻x R 的阻值，即0x R R =.等效法虽然也有一块电压表或一块电流表，但在电路中的作用不是为了测量出电压或电流，而是起到标志作用.。

特殊法测电阻-学案(教师版)

欧姆定律应用之：特殊法测电阻一、伏阻法：利用电压表、定值电阻R 0, 测量未知电阻R X实验器材：电压未知的稳压电源一个，待测电阻R X 和电阻值已知的定值电阻R 0各一个，量程满足要求的电压表一块，开关、导线等【基本原理】允许拆表/有两块表步骤：1.用电压表测出R x 两端电压U x 2.用电压表测出R 0两端电压U 0根据串联电路电流相等，U x =IR x U 0=IR 0 串联电阻的电压之比等于阻值之比： U x ：U 0=R x ：R 0 表达式：___00xU Rx R U =_______ 【变形】不改变电路结构（串联），通过开关控制电压表的测量对象1.主要步骤：在闭合S 的情况下（1）只闭合S 1, 记录电压表示数U 1 此时电压表测R x 两端电压（2）只闭合S 2, 记录电压表示数U 2 此时电压表测R x 和R 0总电压根据：10021xU U Rx R U U U ==− 表达式：1021x U R R U U =−2. 主要步骤：在闭合S 的情况下（1）只闭合S 1, 记录电压表示数U 1 此时电压表测R 0两端电压（2）只闭合S 2, 记录电压表示数U 2 此时电压表测R x 和R 0总电压根据：21001x U U U Rx R U U −==表达式：2101x U U R R U −=通过一个开关，改变了电路结构，以及电压表的测量对象。

3. 主要步骤：在闭合S 的情况下（1）断开S 1, 记录电压表示数U 1 此时电压表测串联情况下R x 两端电压（2）闭合S 1, 记录电压表示数U 2此时电路结构改变，仅R x 与电源连接，电压表测R x 两端电压，同时也是电源电压，也是串联情况下两电阻总电压根据：10021xU U Rx R U U U ==− 表达式：1021x U R R U U =−4.主要步骤：在闭合S 的情况下（1）断开S 1, 记录电压表示数U 1此时电压表测串联情况下R 0两端电压（2）闭合S 1, 记录电压表示数U 2此时电路结构改变，仅R 0与电源连接，电压表测R 0两端电压，同时也是电源电压，也是串联情况下两电阻总电压根据：21001x U U U Rx R U U −==表达式：2101x U U R R U −=利用单刀双掷开关，改变电路结构，及电压表测量范围5.主要步骤：在闭合S 的情况下（1）S 1接1, 记录电压表示数U 1此时仅R x 与电源连接，电压表测R x 两端电压，同时也是电源电压，也是串联情况下两电阻总电压6.主要步骤：在闭合S 的情况下（1）S 1接1, 记录电压表示数U 1此时仅R 0与电源连接，电压表测R 0两端电压，同时也是电源电压，也是串联情况下两电阻总电压（2）S 1接2, 记录电压表示数U 2此时电压表测串联情况下R x 两端电压根据：20012xU U Rx R U U U ==− 表达式：2012x U R R U U =−（2）S 1接2, 记录电压表示数U 2 此时电压表测串联情况下R 0两端电压根据：12002x U U U Rx R U U −==表达式：1202x U U R R U −=两种错误电路7.错误的电路图：不论S 1是断开还是闭合，电压表都测量电源电压！ 8. 错误的电路图：只闭S 1时的电压表正、负接线柱，与只闭S 2时的电压表正、负接线柱要求相反，无法同时满足9. 利用滑动变阻器主要步骤：在闭合S 的情况下（1）划片P 置于a 端, 记录电压表示数U1（2）划片P 置于b 端,, 记录电压表示数U 2根据：20012xU U Rx R U U U ==− 表达式：2012x U R R U U =−R X VR 0P S ab二、利用电流表测量未知电阻R X （安阻法）【基本原理】允许拆表/有两块电流表步骤：1.用电流表测出通过R x 的电流I x2.用电流表测出通过R 0的电流 I 0 根据并联电路电压相等，U =I x R x =I 0R 0并联电阻的电流之比等于阻值反比： I x ：I 0=R 0：R x 表达式：___00xI Rx R I =_______ 【变形】不改变电路结构（并联），通过开关控制电流表的测量范围1. 主要步骤：在闭合S 的情况下（1）闭合S 1, 断开S 2，记录电流表示数I 1 此时电流表测R x 电流（2）闭合S 2, 断开S 1, 记录电流表示数I 2 此时电流表测R x 和R 0总电流根据：1021)x R I R I I =−（表达式：2101()x I I R R I −=2. 主要步骤：在闭合S 的情况下（1）闭合S 1, 断开S 2，记录电流表示数I 1 此时电流表测R 0电流（2）闭合S 2, 断开S 1, 记录电流表示数I 2 此时电流表测R x 和R 0总电流根据：0121)x R I R I I =−（表达式：1021()x I R R I I =−改变了电路结构的情况3. 主要步骤：在闭合S 的情况下（1）只闭合S 1, 记录电流表示数I 1 （2）只闭合S 2, 记录电流表示数I 2 电源电压U 不变根据：000//x x x R U I I R U I I == 表达式：00x xI R R I = （还有其它方法：如同时闭合S 1、S 2等）4.主要步骤：在闭合S 的情况下（1）断开S 1, 记录电流表示数I 1 （2）闭合S 1, 记录电流表示数I 2 根据：01021x x R I I R I I I ==− 表达式：1021x I R R I I =− 5.主要步骤：在闭合S 的情况下（1）断开S 1, 记录电流表示数I 1 （2）闭合S 1, 记录电流表示数I 2 根据：02101x x R I I I R I I −==表达式：2101x I I R R I −=串联情况下的安阻法(画等效电路图帮助理解)6.主要步骤：在闭合S 的情况下（1）断开S 1, 记录电流表示数I 1 此时电路状态为R x 和R 0串联（2）闭合S 1, 记录电流表示数I 2 此时电路状态为R 0单独连接电源根据：1020()x I R R I R U +== 表达式：20210011x I R I IR R R I I −=−= 7.主要步骤：在闭合S 的情况下（1）断开S 1, 记录电流表示数I 1 此时电路状态为R x 和R 0串联（2）闭合S 1, 记录电流表示数I 2 此时电路状态为R x 单独连接电源根据：102()x x I R R I R U +== 表达式：1021x I R R I I =−8. 主要步骤：（1）S 接1, 记录电流表示数I 1 此时电路状态为R 0单独连接电源（2）闭合S 1, 记录电流表示数I 2 此时电路状态为R x 和R 0串联根据：1020()x I R I R R U =+= 表达式：10120022x I R I IR R R I I −=−=三、等效法测量未知电阻R X （利用电阻箱） 1．利用电压表步骤：（1）断开开关，将滑动变阻器、电阻箱调节到阻值最大处，按照电路图连接电路。

电阻的特殊测量方法

电阻的特殊测量方法电阻是电路中常用的元件之一，它的测量方法有多种。

除了常用的传统方法外，还存在一些特殊的电阻测量方法。

本文将介绍几种特殊的电阻测量方法。

1.交流电桥法：交流电桥法是一种利用交流电桥网络对电阻进行测量的方法。

它的原理是根据交流电桥的平衡条件，通过调整比例电阻和未知电阻之间的比例关系来测量未知电阻。

该方法具有高精度、不需要电流源和较低误差等优点，可用于测量低电阻值。

2.恒流法：恒流法是一种通过给定稳定的电流和测量电压来计算电阻值的方法。

实际上，该方法可用于测量非线性元件的电阻值。

通过给定的恒定电流和测量的电压进行比较，可以得到非线性元件的电阻特性曲线。

该方法广泛应用于半导体器件的电阻测量。

3.热噪声法：热噪声法是一种通过测量电阻器产生的热噪声来计算电阻值的方法。

热噪声是电阻器内部电子的随机运动所产生的噪声。

根据热噪声的功率谱密度和绝对温度之间的关系，可以计算出电阻值。

该方法适用于测量较高阻值的电阻。

4. Kelvin法：Kelvin法是一种通过消除接触电阻对电阻测量结果的影响来提高测量精度的方法。

传统电阻测量中，电流和电压都通过同一组接触电阻。

然而，接触电阻会引入额外的误差。

Kelvin法则通过将电流和电压分别传输到待测电阻的两个端点上，避免了接触电阻的影响，提高了测量精度。

5. Megger法：Megger法是一种用于测量高电阻值的特殊电阻测量方法。

Megger是一种特殊的测试仪器，使用高电压来检测电阻器的绝缘性能。

该方法适用于测量绝缘电阻和绝缘电阻下降率，广泛应用于电力系统和绝缘测试中。

总结起来，电阻的特殊测量方法包括交流电桥法、恒流法、热噪声法、Kelvin法和Megger法等。

这些方法在不同应用场景下具有不同的优势和适用范围，可以根据需要选择适当的方法进行电阻测量。

特殊法测电阻解题技巧

特殊法测电阻解题技巧一、特殊法测电阻解题技巧咱们来聊聊特殊法测电阻的解题技巧哈。

1. 伏阻法这种方法呢，就是知道电压表的读数，还知道电阻的一些情况来测电阻。

比如说有一个电路里，有个未知电阻R x，和一个已知电阻R 0串联。

电压表可以测R x两端电压U x或者R 0两端电压U 0。

那根据串联电路电压分压原理，电压之比等于电阻之比。

如果知道了U x和U 0，又知道R 0的阻值，那R x就等于R 0乘以U x 除以U 0。

这里要注意哦，读电压表读数的时候一定要看清楚量程和分度值，不然就全错啦。

要是电路里有滑动变阻器呢，也别怕。

在调节滑动变阻器的时候，电压表的读数会变，但是只要抓住每次电压和电阻的关系，还是能算出未知电阻的。

就像在做实验的时候，要多测几组数据，这样算出来的结果会更准确呢。

2. 安阻法这个和伏阻法有点像，不过是知道电流表的读数。

如果有一个未知电阻R x和一个已知电阻R 0并联。

电流表可以测干路电流I 或者支路电流I x或者I 0。

根据并联电路电流分流原理，电流之比等于电阻的反比。

如果知道I、I x和R 0，就可以算出R x啦。

这里呢，电流表的接法很重要，可不能接错了，要是接错了，那电流方向就不对，读数也不对，算出的电阻肯定就错得离谱了。

要是电路里还有开关的变化，比如说闭合或者断开某个开关，电路的连接方式就变了。

这时候呢，要重新分析电流的走向和各个电阻之间的关系。

比如说先闭合一个开关，电流表测的是总电流，再断开这个开关，电流表测的是某个支路的电流，通过这两种情况的对比，就能算出未知电阻的值了。

3. 等效替代法这个方法很有趣哦。

就是用一个可以调节阻值的电阻箱来等效替代未知电阻。

比如说先把未知电阻R x接入电路，电压表和电流表有对应的读数U 1和I 1。

然后把电阻箱接入电路，调节电阻箱的阻值，使电压表和电流表的读数分别为U 1和I 1。

这时候电阻箱的阻值就等于未知电阻R x的阻值啦。

在操作的时候，要慢慢调节电阻箱，仔细观察电压表和电流表的读数，直到完全相同为止。

高中物理中测量电阻方法大全

高中物理中测量电阻方法大全作者：孙紫薇来源：《新教育时代·教师版》2016年第41期摘要：在高中物理实验中，电阻大小的测量一直是物理教学中老师和学生的重点以及难点。

高中物理教材也都已经给出了测量电阻的具体方法，但这只是一个大概的框架，没有详细说明，实际上测量电阻的方法还有很多。

在这篇文章中整理了高中物理中测量电阻的几种方法，希望能够对大家有所帮助。

关键词：高中物理电阻测量方法一、伏安法1.安培表内接法安培表内接法的意思是把安培表接在伏特表两个接线点的中间，使用安培表内接法需要已知、以及待测电阻的大致值。

给出满偏电流和内阻的小电流表、阻值较大的定值电阻R，也就意味着考察小电流表改装成电压表的问题。

A.电路图B.选择条件：①或②C.主要给定的器材：安培表、伏特表或者是安培表、已知满偏电流和内阻的小电流表、阻值较大的定值电阻R。

不必使用多用变、电阻箱。

D.测量值和真实值比较，这种方法存在系统误差。

2.安培表外接法培表内接法的意思是把安培表接在伏特表两个接线点之外，使用安培表内接法需要已知、以及待测电阻的大致值。

给出满偏电流和内阻的小电流表、阻值较大的定值电阻R，也就意味着考察小电流表改装成电压表的问题。

A电路图B选择条件①或②C.主要给定的器材培表、伏特表或者是安培表、已知满偏电流和内阻的小电流表、阻值较大的定值电阻R。

不必使用多用变、电阻箱。

D.测量值和真实值的比较，该方法存在系统误差。

3.试触法实验室中具体操作，及待测电阻阻值大致值不在时用。

题目讨论到试触法时用。

伏特表一边接在电路中，另一边分别与a，b两点接触，然后比较电压变化量和电流变化量大小，然后根据两变化量大小选择测量电路。

A.电路图B.选择条件若>，选安培表外接法；若C.主要给定器材安培表、伏特表D.测量值和真实值的比较安培表内接法，安培表外接法二、欧姆表测电阻电路图B.遵循关系C.主要给定器材仅多用表（含表笔）D.测量值和真实值得比较①当电池用的时间比较长的时候，测量值一般就会大于真实值。

特殊法测电阻的方法归纳

特殊法测电阻的方法归纳电阻是电流通过时所遇到的阻碍，是电路中重要的基本元件之一。

在电路中，我们经常需要测量电阻的数值，以便确保电路的正常工作。

除了常规的测量方法外，还有一些特殊法测电阻的方法，这些方法可以更精确地测量电阻的值。

本文将介绍几种常见的特殊法测电阻的方法。

一、电桥法测电阻电桥法是一种常用的测量电阻的方法，它根据电桥平衡原理来测量电阻。

电桥由四个电阻和一个电流表组成，通过调整电桥的电阻值，使得电桥平衡，即电流表示零。

在电桥平衡时，可以根据电桥中的电阻值计算待测电阻的数值。

电桥法可以测量较小的电阻值，测量结果较为准确。

二、绝对法测电阻绝对法是一种准确测量电阻的方法，它不依赖于任何标准电阻。

在绝对法测量中，通过使用恒流源和电压源，将电阻与已知电流和电压进行比较，从而得到电阻的数值。

绝对法测量电阻的精度较高，适用于精密仪器和标准电阻的校准。

三、差动法测电阻差动法是一种通过比较电阻差异来测量电阻的方法。

在差动法测量中，将待测电阻与一个已知电阻相连，通过测量两者之间的电压差来计算待测电阻的数值。

差动法可以测量较大的电阻值，适用于工业领域中的电阻测量。

四、温度法测电阻温度法是一种利用电阻与温度之间的关系来测量电阻的方法。

根据电阻的温度系数，可以通过测量电阻在不同温度下的数值来计算电阻的温度系数。

温度法可以用于测量热敏电阻等具有较大温度系数的电阻。

五、阻抗法测电阻阻抗法是一种通过测量电路中的阻抗来间接测量电阻的方法。

阻抗包括电阻和电抗两部分，通过测量电路中的电压和电流，可以计算出电路的总阻抗。

在纯电阻电路中，总阻抗等于电阻，因此可以通过测量总阻抗来得到电阻的数值。

阻抗法可以测量复杂电路中的电阻值，对于含有电感和电容的电路尤为适用。

特殊法测电阻的方法多种多样，每种方法都有其适用的场景和优势。

在实际测量中，根据需要选择合适的方法来测量电阻，以确保测量结果的准确性和可靠性。

同时，注意测量时的环境条件和测量仪器的精度，可以进一步提高测量结果的准确性。

特殊法测电阻的方法

特殊法测电阻的方法
1 测量电阻
全世界内存在大量电阻，他们在工业设备和电子设备中广泛应用，正确的设置和运行电路的强度，稳定性，保护系统免受危险的电流和
电压的作用很大。

因此，测量电阻非常重要。

一般来说，常规测量电
阻的方法主要有法拉利及特殊法两种方式，其中特殊法更加先进，也
更为常用。

2 特殊法测量电阻
特殊法测量电阻基于两基本原理——定比和互斥定理，强调它们
既可测量可应用至其他电子电路中。

它使用测量元件，如电压示波片
和数字多用表，可以比以往更快，更准确地测量电阻。

该方法可以更
精确地测量小型零件和电阻网，可以实现更高精度和可靠性的测量。

3 测量过程
特殊法测量电阻的步骤可分为以下几步：
（1）确定待测电阻的基本参数，如标称电阻、规格；
（2）把电阻安装在测试表上，并将电源和负载连接到测试表；
（3）把示波片设置示波片到测量模式，调整示波片时间满足实验
要求；
（4）将测试表设置为特殊法测量模式，并输入待测电阻的电压值；
（5）查看用于显示的值，即为所测电阻的实际值。

4 测试完毕
测试完毕后，可以根据实测值与标称值的差值来判断电阻的误差，进而决定电子产品的质量。

此外，特殊法也可以复位，再次进行测量，测量过程十分便捷。

另外，特殊法测量电阻无需大功率，安全可靠，
操作过程简单。

综上，特殊法测量电阻在质量评定、产品检测中都非常有用，而
且是一种准确，高效的测量方法。

与法拉利法相比，其实现的测量精
度和准确度要高得多，而且操作简单，快速方便，是电子工程师测量
电阻的理想方法。

测电阻的特殊方法20种

实验步骤:
Rx
A
Ux Ix
V
（1）测出通过Rx的电流为Ix；
（2）测出Rx两端的电压为Ux；
（3）则Rx=_U_x_/_I_x_。
整理课件
5
思考
前面我们学了用伏安法测电阻，可是在实际电路中有时只有电流表或电压表，又该如何测出待测电阻Rx呢？
整理课件
6
思考
前面我们学了用伏安法测电阻，可是在实际电路中有时只有电流表或电压表，又该如何测出待测电阻Rx呢？
3.讨论改进
U=I0*R0 U=Ix*Rx
整理课件
9
实验改进方案（1）：
整理课件
10
实验改进方案（1）： Rx S1 R0 S2
A
实验步骤: (1)S1合，S2开电流表的示数为I1；（U=I1*Rx）（2） S2合，S1开电流表的示数为I2；（ U=I2*R0 ）
（3）Rx= __I2_*_R__0/_I_1 _
整理课件
17
想一想:
若没有定值电阻R0,有一个最大阻值为R0的滑动变阻器,能否测出待测电阻Rx 呢?（有电流表）
（1）分析讨论（2）电路设计
（3）实验步骤
整理课件
18
1.电路设计 Rx
aP b R0
SA
2.实验步骤: (1)P到a时电流表的示数为Ia; U=Ia*Rx (2)P到b时电流表的示数为Ib; U=Ib*(Rx+R0) (3)则Rx=_I_b_*_R_0_/_(I_a_-_I_b_)_.
I1*R0=(I2-I1)Rx; Rx = I1 *R0/ (I2-I1).
