如何在ImageJ中设置比例尺

如何在ImageJ中设置比例尺
吴旧生（浙江大学，浙江杭州）
前面曾写过利用imageJ进行灰度和长度测量的教程，从浏览和下载的量来看，还是有较多人对此感兴趣，并有部分人来信要求提供比例尺的测量方法。

测量方法如下：
1）打开ImageJ，从文件菜单中打开一要分析的照片或图片（这里假设图片内置比例尺）。

不带比例尺的图片的方法要复杂一些，准备另外撰文说明。

2）利用直线工作点击比例尺的起点，拖动至比例尺的终点松开鼠标。

3）从analysis菜单下选择measure 命令。

取得图片上的内置比例尺的长度（像素值）。

测量结果显示比例的像素值为73.5像素。

4）根据比例尺的像素值和已知长度设置比例尺。

在analysis菜单下选择set scale进行比例尺设置。

在distance in pixels后面填入刚才获得的像素值，在known distance后面填入已知长度（如上图的360，Ｕnit of length后面填上已知长度的单位（上例中是m）。

选定
Ｇlobal前面的复选框，则比例尺可以多张图像中分享。

设置完毕，点ＯＫ搞定。

5）利用比例尺进行长度测量。

选择曲线工具，沿地图上的西湖周边设点，对合后选择analysis菜单下measure命令，结果西湖一周约9407米。

6）。

中的图片添加标尺

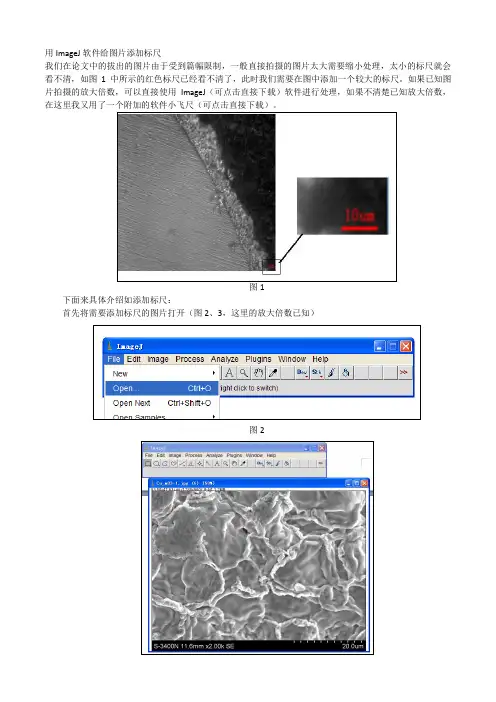

用ImageJ软件给图片添加标尺我们在论文中的拔出的图片由于受到篇幅限制，一般直接拍摄的图片太大需要缩小处理，太小的标尺就会看不清，如图1中所示的红色标尺已经看不清了，此时我们需要在图中添加一个较大的标尺。

如果已知图片拍摄的放大倍数，可以直接使用ImageJ（可点击直接下载）软件进行处理，如果不清楚已知放大倍数，在这里我又用了一个附加的软件小飞尺（可点击直接下载）。

图1下面来具体介绍如添加标尺：首先将需要添加标尺的图片打开（图2、3，这里的放大倍数已知）图2图3如图4、图5，设置相关参数，原图片的实际尺寸及像素可用Photoshop中看出（图5左），像素为1280x960，大小是12.7x9.53cm。

由于对拍摄实物进行了2000倍的放大，计算1280像素对应拍摄实物的实际大小是（12.7X10000/2000μm）。

然后计算单位长度对应的像素数，这里仅给出计算结果，即实物每μm对应的像素数为20.157，因此在图5右中设置值为20.157，其他选项设置如图所示，单击ok。

图4图5然后设置标尺格式，图6、图7。

图7为最后的结果，最后将图片重新保管。

图6图7若不记得放大倍数的图片也可以，用类似的方法得到近似结果：使用ImageJ加标尺的关键是确定单位长度对应的像素数，不清楚放大倍数可以用小飞尺软件来丈量单位长度的像素数。

如图8所示，丈量了图片中微观尺寸20μm对应的像素数约为200，由于图片在这里的显示是50%，所以原始图片微观20μm对应的像素应该是400，即每μm对应约20个像素（和上面计算的20.157有误差）。

结下了的步调和已知放大倍数和宏观大小的方法相同。

图 8。

imagej特定区域黑白比例计算

imagej特定区域黑白比例计算
在ImageJ中，可以使用以下步骤来计算特定区域的黑白比例：
1. 打开ImageJ软件，并加载需要分析的图像。

2. 使用选择工具（如矩形选择工具）选择特定区域。

可以通过拖动选择工具来选择区域，并调整大小和位置。

3. 点击"Analyze"菜单，然后选择"Set Measurements"。

在弹出
的对话框中，选择"Area"和"Mean gray value"选项。

4. 再次点击"Analyze"菜单，然后选择"Measure". ImageJ会显示特定区域的面积和平均灰度值。

5. 计算黑白比例，可以使用以下公式：
黑白比例 = 平均灰度值 / 255
6. 根据计算结果可以得到该特定区域的黑白比例。

如果比例为1，则表示该区域完全为白色；如果比例为0，则表示该区域
完全为黑色；如果比例位于0和1之间，则表示该区域包含一定程度的黑色和白色。

请注意，上述步骤仅适用于灰度图像。

如果图像是彩色图像，需要将其转换为灰度图像，然后才能进行上述计算。

imagej使用教程

imagej使用教程ImageJ是一款免费开源的图像处理软件，被广泛应用于生物医学图像的分析和处理中。

本教程将向您介绍如何使用ImageJ进行基本的图像处理。

1. 安装ImageJ首先，您需要从ImageJ的官方网站（https:///ij/）下载并安装ImageJ软件。

根据您的操作系统，选择适合的安装程序进行安装。

2. 打开图像在ImageJ的菜单栏上，选择"File"（文件），然后点击"Open"（打开）。

浏览您的计算机，选择要处理的图像文件并点击"Open"（打开）按钮。

3. 调整图像大小如果您需要调整图像的大小，可以在菜单栏上选择"Image"（图像），然后点击"Adjust Size"（调整尺寸）。

在弹出的对话框中，输入所需的宽度和高度，并选择插值算法。

点击"OK"（确定）按钮应用更改。

4. 调整亮度和对比度您可以在菜单栏上选择"Image"（图像），然后点击"Adjust"（调整）来调整图像的亮度和对比度。

在弹出的对话框中，拖动亮度和对比度滑块，直到您满意为止。

点击"OK"（确定）按钮应用更改。

5. 进行滤镜处理ImageJ提供了多种滤镜工具，以改变图像的外观。

在菜单栏上选择"Process"（处理），然后点击"Filters"（滤镜）来选择所需的滤镜效果。

在弹出的对话框中，您可以调整滤镜的参数，然后点击"OK"（确定）按钮应用更改。

6. 测量图像特征ImageJ允许您测量图像中的各种特征，如面积、长度、角度等。

在菜单栏上选择"Analyze"（分析），然后点击"Measure"（测量）来测量图像的特征。

在弹出的结果窗口中，您可以查看测量结果。

ImageJ给照片加标尺

用Image J软件给图片加标尺
Set Scale 【设置像素数长度与实际长度的对应关系】设置比例尺
Scale Bar 【沿用Set Scale的比例关系和长度单位】加入标尺
P=aRM
a- 希望标注的实际尺寸大小（如100um）
P- 照片分辨率（尺寸的单位要和a一致）
M- 放大倍数
照片分辨率有的软件提取不正确，需要注意。

怎样确定像素与单位长度的比例关系
在照片上没有刻度的情况下，确定标尺长度与像素的关系你必须至少知道以下信息：
1. 拍摄照片时的实际放大倍率M。

2. 照片的分辨率R (像素/英寸）。

假设在R (像素/英寸）分辨率条件下照片上的标尺长度b(宏观的，毫米或厘米）代表实际大小a（微观的，微米或纳米），那么：M=b/a，
另外，标尺长度b是有P个像素组成的，那么R=P/b, =>P=aRM.根据以上的关系你可以给照片确定一个合适的标尺长度。

注意：计算的过程中量纲要一致。

ImageJ计算创面面积

步骤 3 打开后的效果
步骤 4 选中直线测量工具"Straight"，此步骤主要为后面设定比例尺。

步骤 5 打开"Analyze"菜单中的"Set Scale"命令。

(1)"Distance in pixels"：距离用像素表示是多少，在上一步骤中已经显示为距离为114.53像素；(2)"Known distance"：表明这个距离相当于实际距离多少，在上一步骤中测量的线段长度实际值为1cm，因此此处填1；(3)Pixel aspect ratio:这个是像素的宽高比，默认的是1，我用的数码相机照的，默认的是1，具体比值可以通过"ImageJ->Properties"来查看；(4)Unit of length ：单位长度的像素是多少，此处写cm，不写也行，下面的scale显示为114.53 pixels/cm，表示114.53个像素代表1cm。

步骤 6选择"Freehand selections"键，在需要测量的创面上进行勾画。

步骤 7勾画完毕，选择Meansure进行测量
结果如下，面积为2.698
同理，可以测量一下坐标纸的一块面积，小方格100格，就是1cm2，结果显示为0.942cm2，看来有误，其实这个是手动画的，误差肯定存在，并且创面的边缘有时候也确实不太容易判断，最好多测几次。

使用ImageJ给图片加尺度

使用ImageJ给图片加尺度在科学研究和图像处理中，给图片加上尺度是一个常见的任务，这可以帮助我们更好地理解和分析图像中的对象大小。

ImageJ是一款免费的图像处理软件，它提供了丰富的功能和插件，可以轻松地将尺度添加到图片上。

以下是使用ImageJ给图片加尺度的简单步骤：2. 打开图片：启动ImageJ软件后，点击菜单栏中的 "File"，然后选择 "Open..." 或 "Import..." 选项来打开你想要加尺度的图片。

你也可以直接拖拽图片到ImageJ的窗口中。

3. 添加尺度：在ImageJ的窗口中，点击菜单栏中的"Analyze"，然后选择 "Set Scale..." 选项。

在弹出的对话框中，输入尺度的实际长度（比如1mm）和单位（比如mm），然后点击 "OK"。

你也可以选择其他选项，比如尺度条的样式和位置等。

4. 应用尺度：在 "Set Scale..." 对话框关闭后，选择 "Analyze"菜单中的 "Show Info" 选项。

在图片的左上角，你将看到已经添加了尺度的图片。

你还可以点击图片上方的 "IJ" 按钮，选择 "label"，来显示尺度的数值。

5. 保存图片：在进行尺度处理之后，如果需要保存图片，请点击菜单栏中的 "File"，然后选择 "Save As..." 或 "Export..." 来保存处理后的图片。

这些是使用ImageJ给图片加尺度的简单步骤。

通过这些步骤，你可以轻松地在你的图片中添加尺度，以帮助你更准确地分析和理解图像的内容。

它对于科学研究、医学影像学、生物学实验等领域都非常有用。

老司机带你解锁ImageJ实用技巧（下）

老司机带你解锁ImageJ实用技巧（下）今天我们继续来聊一聊ImageJ的高阶使用技巧。

问题三、为什么总是全部圈起来的灰度值，有没有大神指导呢求助！本问题涉及免疫印迹（Western Blot）分析，提问者不能分别得到每个条带的值。

灰度值0为纯黑，255为纯白，灰度值与光密度值（OD值）的关系如下图所示：以灰度来统计WB条带的话，无条带的纯白255左右，条带越黑着色越深灰度值反而越小，这与我们的认知不符。

步骤：1. File -> Open -> 打开需要分析的WB条带。

2. Image –> Type -> 8-bit, 将图像转换为8-bit的灰度图片；Image-> Invert，黑白反转，得到如下图片：3. Analyze -> Calibrate, 校正光密度值Function中选择Uncalibrated OD，左下方Global calibration，勾选表示有多张图片打开时对所有图片进行此操作。

否则只对当前图片进行此操作。

4. 在工具栏中选择矩形工具——Rectangular, 最左边的为矩形工具，选择条带：键盘上按数字1，弹出如下提示框：点Yes，键盘上按数字3，得到如下：5. 工具栏中选择直线工具——Straight，下图最右边的为直线工具，按住Shift键使用直线工具画竖线将步骤4的峰进行分割：6. 选择魔棒工具——Wand tool，分别点击分割好的峰，即可得到结果，保存结果（File -> Save as…）即可：7. WB统计分析一般将对照组标准化为100%或1，上述结果6个条带前3个为对照组。

在Excel中，先计算对照组3个的平均值（AVERAGE(B2:B4)）：然后所有B列的数值除以对照组平均值，此时对照组的均值为1：8. 将所得数据放入Graphpad prism绘图即可：拓展：弯曲的WB条带应如何使用ImageJ拉直？1. 使用Segmented line沿着倾斜条带画间断线段：2. 双击Segmented line，设置线段的宽度至包含所有条带：3. 点击菜单栏Edit -> Selection-> Straighten，倾斜的WB条带即可拉直：问题四、如何统计SEM图片小球数量？步骤：1. 打开ImageJ软件，File -> Open打开SEM图片。

ImageJ软件测量微弧氧化膜层表面孔隙率、孔径及其厚度的步骤修改

Image J软件测量微弧氧化膜层表面孔隙率、孔径及其厚度的步骤先根据需要测定的照片设定标尺（见附录），后将去除标尺的清晰SEM照片打开，具体步骤：Fil e →Open→打开一、测量表面孔隙率的步骤：1.Analyze→Set Measurements→Area, Area Fraction, Limit toThreshold→OK2.Image→Adjust→Threshold→Apply→OK3.Analyze→Measure→Results4.Results→File →Save As→保存二、测量表面孔径的步骤：1.Analyze→Set Measurements→Area, Circularity, Feret’sDiameter,Limit to Threshold→OK2.Image→Adjust→Threshold→Apply→OK→Results（在设定灰度值的同时可以改变填充时的颜色）3.Analyze→Analyze Particles→Show：Ellipses→OK →Results（检验填充是否合理）4.Results→File →Save As→保存5.Results →Distribution→Parameter →Feret →OK →Feret Distribution（对孔径分布给出具体分析）6.Analyze→Analyze Particles→Show：Ellipses →Size(μm2):0-Infinity →OK →Results（孔径测量中下限值的设定）三、测量膜层厚度的步骤：1. 将图片改为RGB Color格式Image →Type →RGB Color2. 用Pencil Tool在需要测量的膜层厚度处画出直线，直线的宽度可在Pencil Tool工具栏中的Pencil Width中调整，直线的颜色可在Color picker工具栏中选择。

image j 教程

image j 教程
很抱歉，由于我是一个AI语言模型，无法直接为您提供图片
J教程及相应的内容。

以下是一个关于如何使用图片J进行图像处理的简单教程，尽
管没有标题的存在，但仍然可以帮助您理解相关的操作步骤和技巧。

1. 打开图片J软件并导入图像：启动图片J软件，然后使用菜
单栏中的“文件”选项来导入您想要处理的图像文件。

选择图像
并点击打开按钮。

2. 裁剪图像：在图片J的工具栏中，选择裁剪工具（通常是一
个带有剪刀图标的按钮），然后用鼠标拖动来选择您想要裁剪的区域。

一旦区域选择完毕，点击裁剪按钮并保存您的结果。

3. 调整图像大小：如果您需要改变图像的尺寸，可以使用图片J的调整大小工具。

在工具栏中选择该工具，然后输入您想要
的新尺寸数值。

确认后，图片J会自动调整图像大小并保存结果。

4. 图像增强：图片J提供了一系列图像增强的功能，例如亮度
调整、对比度调整、色彩平衡等。

选择您想要修改的图像增强选项，调整相应参数，并保存修改后的图像。

5. 滤镜效果：图片J还提供了多种滤镜效果，例如模糊、锐化、浮雕等。

选择您想要的滤镜效果，调整参数（如果有），并保
存结果。

6. 图像分析：图片J也可以用于图像分析，例如测量距离、计算像素比例等。

通过选择相应的图像分析工具，在图像上点击并标记所需的区域，图片J会自动计算并显示相关结果。

请注意，这里提供的仅是一个简要的图片J教程，实际应用中可能涉及到更多的操作和功能。

您可以自行探索图片J，尝试不同的功能，根据自己的需求进行图像处理。

希望这个简单的教程对您有所帮助！。

imagej用户使用手册第三部分

imagej用户使用手册第三部分【原创版】目录1.概述2.图像处理基本操作3.图像处理高级操作4.常见问题与解决方案5.总结正文【概述】本部分将详细介绍 ImageJ 图像处理软件的使用方法。

ImageJ 是一款功能强大的开源图像处理软件，广泛应用于生物医学、化学、物理等多个领域。

在本文中，我们将从基本操作到高级操作，一步一步地为您展示如何使用 ImageJ 进行图像处理。

【图像处理基本操作】1.打开和保存图像- 通过“文件”菜单打开或保存图像- 可以支持的图像格式包括：JPEG、PNG、BMP、TIFF 等2.图像的缩放与裁剪- 通过“图像”菜单下的“缩放”或“裁剪”子菜单进行操作 - 可以自由地调整图像大小和裁剪区域3.图像的旋转与翻转- 通过“图像”菜单下的“旋转”或“翻转”子菜单进行操作- 可以对图像进行任意角度的旋转或翻转【图像处理高级操作】1.区域选择与分割- 通过“选择”菜单下的“区域”子菜单进行操作- 可以使用矩形、椭圆、自由手绘等方法选择图像区域2.图像的亮度和对比度调整- 通过“图像”菜单下的“调整”子菜单进行操作- 可以对图像的亮度、对比度、色调等进行精确调整3.图像的滤波处理- 通过“图像”菜单下的“滤波”子菜单进行操作- 可以使用多种滤波器对图像进行处理，如：模糊、锐化、边缘检测等【常见问题与解决方案】1.问题：打开图像时出现“无法载入图像”的提示解决方案：检查图像文件的路径是否正确，或尝试重新安装ImageJ 软件2.问题：图像处理后保存时出现“保存失败”的提示解决方案：检查保存路径是否正确，或尝试重新安装 ImageJ 软件【总结】本篇文章详细介绍了如何使用 ImageJ 进行图像处理的基本操作和高级操作，以及常见的问题与解决方案。

使用imagej diameterj的技巧

使用imagej diameterj的技巧使用ImageJ和DiameterJ的技巧简介ImageJ是一款免费的图像处理和分析软件，它提供了丰富的功能和工具，用于处理和测量图像。

其中一个非常有用的插件是DiameterJ，它可以实现图像中物体的直径测量。

本文将介绍如何使用ImageJ和DiameterJ进行直径测量，并分享一些技巧和注意事项。

一、安装和准备1. 下载并安装ImageJ软件，可以从官方网站（）上获取最新版本。

2. 安装完成后，打开ImageJ，然后点击"Plugins" -> "Manage Plugins"，在插件列表中搜索"DiameterJ"并安装。

3. 准备要测量的图像，可以从本地文件夹导入，或通过ImageJ的"File"菜单中的"Open"选项打开。

二、测量直径1. 打开要测量的图像，确保图像属于8位灰度图像或32位浮点图像。

如果不是，请使用ImageJ的"Image"菜单中的"Type"选项将其转换为适当的格式。

2. 选择测量工具。

在ImageJ的工具栏中，可以看到不同的测量工具，包括线段、圆形和椭圆等。

根据图像中物体的形状选择适当的测量工具。

3. 在图像上点击并拖动，绘制一个与物体直径或周长相切的线段、圆形或椭圆。

4. 单击"Analyze"菜单，选择"DiameterJ"，然后选择"Measure"选项。

DiameterJ将自动测量出物体的直径并显示在结果窗口中。

三、技巧和注意事项1. 精确选择：在绘制测量工具时，要尽量准确地选择与物体相关的区域。

避免选择与其他物体重叠或干扰的区域。

2. 多次测量：如果测量对象有多个直径或周长，可以使用多次测量来获取更准确的平均值。

Image j 基本操作

Image j 基本操作imagej菜单栏列出了ImageJ的所有命令，它包含八个菜单：File：基本的文件操作，包括打开、保存、创建新图片，大多数命令看名字就知道什么意思Edit：编辑和绘制操作，以及全局设定Image：图像显示，包括图像格式的转化、怎样显示等Process：图像处理，包括点操作、过滤器和算术运算Analyze：图像分析，统计测量、直方图绘制和其他与图像分析有关的操作Plugins：创建、编辑和管理插件，列出了用户安装的所有宏、脚本和插件。

Window：已打开的窗口的选择和管理Help：升级，文档资源和版本信息File菜单New新建可以新建的东西有很多：Image：可以指定图片的标题、类型、尺寸、初始填充。

且如果Slices大于1，则创建了一个stackHyperstack：与Image-Hyperstacks-New Hyperstack相同Text Window：创建一个编写宏的文本窗口Internal Clipboard：打开ImageJ内部剪贴板中的内容System Clipboard：打开系统剪贴板中的内容TrakEM2：Fiji中还加入了编写TrakEM2程序Script：Fiji中还加入了新建脚本。

Open打开可以打开的东西也有很多：常见图片，后缀有TIFF、GIF、JPEG、DICOM、BMP、PGM和FITS格式。

也可以通过插件打开额外的后缀的图片ImageJ和NIH的图片查询表，后缀是.lut以制表符分割的表格，后缀是.xls和.csv选区，后缀是.roi和.zip文本文件，后缀是.txt、.ijm、.js和.java其他Open Next打开下一个关闭当前图片，打开目录中的下一个图片（如果有的话）。

按住Alt打开目录中的前一个图片（如果有的话）。

Open Samples打开样例打开ImageJ服务器上的样例图片，可以用来测试宏、脚本、插件等。

Open Recent打开最近文件子菜单会显示最近15个打开的文件，可以选择其中一个。

ImageJ实用技巧——比例尺设置和批量添加（基本功能篇）

ImageJ实⽤技巧——⽐例尺设置和批量添加（基本功能篇）这篇⽂章是为了解决拍照⽚时的⼀个基本问题——⽐例尺的设置。

ImageJ的默认长度单位是Pixels（像素），所以如果想要测量实际的长度等信息，就必须重新设置长度单位。

⽽这⼀步骤往往需要参考图像⾃带的⽐例尺。

实际拍照过程中，拍照软件可以印⼊⽐例尺。

但如果遇到忘记设置⽐例尺的情况，可以利⽤ImageJ为图像添加合适的⽐例尺。

结合上⼀篇介绍的ImageJ的批处理技巧，这⼀篇就介绍⼀下：1、怎么设置长度单位；2、怎么批量添加⽐例尺。

⼀、设置长度单位1、打开⼀张有⽐例尺的照⽚，利⽤Magnifying Glass放⼤⽐例尺放⼤后的⽐例尺这是可以看出：单位为像素（pixels）。

2、利⽤直线⼯具沿着⽐例尺画线3、设置⽐例尺（Analyze-Set Scale）弹出⽐例尺设置界⾯：Distance in pixels：直线的长度为98 pixelsKnown distance：这条直线的已知长度Unit of length：设置单位Global：对于所有照⽚应⽤这⼀⽐例Tips：如果要给没有⽐例尺的图⽚添加⽐例尺，需要勾选Global。

设置完成后点击OK，可见图⽚的单位变为µm：这时候Measure这条直线，可见长度为50µm：⼆、如果没有⽐例尺，添加⽐例尺（Scale Bar）1、Set Scale后（勾选Global），打开⼀张没有⽐例尺的照⽚注意：⼀定是相同拍照设备，同⼀物镜倍数拍出的照⽚。

2、打开添加⽐例尺⼯具（Analyze-Tools-Scale Bar）弹出初始化界⾯，设置⽐例尺⼤⼩：其他的选择是设置⽐例尺的外观、字体、颜⾊等，可以⾃⼰选择，这⾥选择默认设置。

注意：不要勾选Overlay。

3、保存图⽚（File-Save）三、批量添加⽐例尺⽅法⼀：将所有图像打开成⼀个Stack（File -> Import -> Image Sequence）添加⽐例尺时，勾选Label all slices：⽅法⼆：利⽤Macro实现1、先处理⼀张照⽚，利⽤宏记录器，⽣成宏代码只需要记录⼀⾏代码。
