实验四：方向观测法测水平角

合集下载

方向观测法观测水平角

实训方向观测法观测水平角一、目的与要求1、学会方向观测法的观测程序。

2、了解方向观测法的精度要求及重测原则。

二、仪器设备1、由仪器室借领：经纬仪1台，记录板1块。

2、自备：计算器、铅笔、记录表格、草稿纸三、方法与步骤 1、观测程序：（1）在O 点安置经纬仪，选A 方向作为起始零点方向。

（2）盘左位置照准A 方向，并拨动水平度盘变换手轮，将A 方向的水平度盘配置在0°10′00″附近，然后顺时针转动照准部1~2周，重新照准A 方向，并读取水平度盘读数，记入方向观测法记录表中。

（3）按顺时针方向依次照准B 、C 、D 方向，并读取水平度盘读数，将读数值分别记入记录表中。

（4）继续旋转照准部至A 方向，再读取水平度盘读数，检查归零差是否合格。

（5）盘右位置观测前，先逆时针旋转照准部1~2周后，再照准A 方向，并读取水平度盘读数，记入记录表中。

（6）按逆时针方向依次照准D 、C 、B 方向，并读取水平度盘读数，将读数值分别记入记录表中。

（7）逆时针继续旋转至A 方向，读取零方向A 的水平度盘读数，并检查归零差2c 互差。

2、起始方向度盘读数位置的变换规则为提高测角精度，减少读盘刻划误差的影响，各测回起始方向的度盘读数位置应均匀的分布在度盘和测微尺的不同位置，根据不同的测量等级和使用的仪器，可采用下列公式确定起始方向的度盘读数，即每测回起始方向盘左的水平度盘读数应设置为（nn 60180+︒）的整倍数。

34、计算与检验（1）光学测微器两次重合读数之差：瞄准目标后要进行两次测微，两次读数，且两次读数之差不超限。

（2）半测回归零差：即上下半测回中零方向两次读数之差。

①上半测回归零差超限，应立即重测。

②当下半测回归零差超限时，应重测整个测回。

（3）各测回同方向2c互差：上下半测回中，同一方向盘左、盘右水平度盘读数差，即2c=盘左读数—（盘右读数±180°）（当“盘右读数”＞180°时取“—”，否则取“+”），反应了2倍视准轴误差。

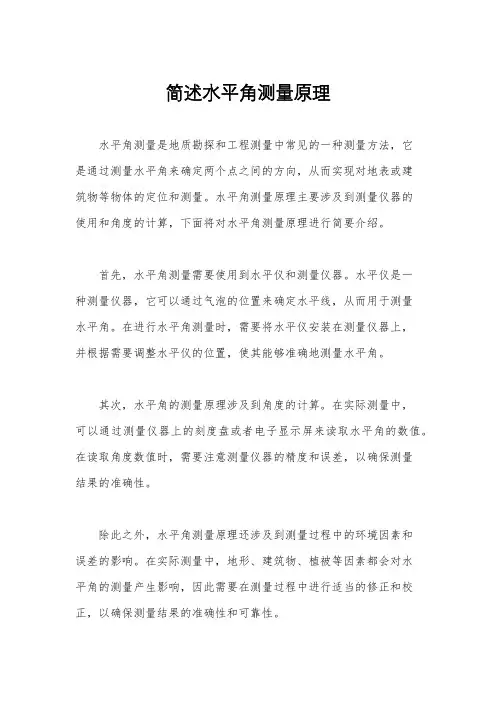

简述水平角测量原理

简述水平角测量原理
水平角测量是地质勘探和工程测量中常见的一种测量方法，它
是通过测量水平角来确定两个点之间的方向，从而实现对地表或建
筑物等物体的定位和测量。

水平角测量原理主要涉及到测量仪器的
使用和角度的计算，下面将对水平角测量原理进行简要介绍。

首先，水平角测量需要使用到水平仪和测量仪器。

水平仪是一
种测量仪器，它可以通过气泡的位置来确定水平线，从而用于测量
水平角。

在进行水平角测量时，需要将水平仪安装在测量仪器上，
并根据需要调整水平仪的位置，使其能够准确地测量水平角。

其次，水平角的测量原理涉及到角度的计算。

在实际测量中，
可以通过测量仪器上的刻度盘或者电子显示屏来读取水平角的数值。

在读取角度数值时，需要注意测量仪器的精度和误差，以确保测量
结果的准确性。

除此之外，水平角测量原理还涉及到测量过程中的环境因素和
误差的影响。

在实际测量中，地形、建筑物、植被等因素都会对水
平角的测量产生影响，因此需要在测量过程中进行适当的修正和校正，以确保测量结果的准确性和可靠性。

总的来说，水平角测量原理是通过测量仪器来确定两个点之间的方向，从而实现对地表或建筑物等物体的定位和测量。

在实际测量中，需要注意测量仪器的使用和角度的计算，同时还需要考虑环境因素和误差的影响，以确保测量结果的准确性。

水平角测量在地质勘探和工程测量中具有重要的应用价值，对于地质勘探、建筑工程和地理信息系统等领域都具有重要意义。

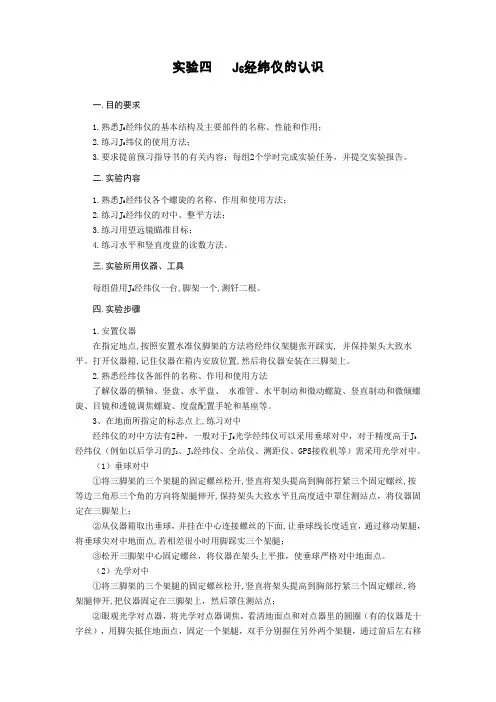

角度测量实验指导

实验四 J6经纬仪的认识一.目的要求1.熟悉J6经纬仪的基本结构及主要部件的名称、性能和作用；2.练习J6纬仪的使用方法；3.要求提前预习指导书的有关内容；每组2个学时完成实验任务，并提交实验报告。

二.实验内容1.熟悉J6经纬仪各个螺旋的名称、作用和使用方法；2.练习J6经纬仪的对中、整平方法；3.练习用望远镜瞄准目标；4.练习水平和竖直度盘的读数方法。

三.实验所用仪器、工具每组借用J6经纬仪一台,脚架一个,测钎二根。

四.实验步骤1.安置仪器在指定地点,按照安置水准仪脚架的方法将经纬仪架腿张开踩实, 并保持架头大致水平。

打开仪器箱,记住仪器在箱内安放位置,然后将仪器安装在三脚架上。

2.熟悉经纬仪各部件的名称、作用和使用方法了解仪器的横轴、竖盘、水平盘、水准管、水平制动和微动螺旋、竖直制动和微倾螺旋、目镜和透镜调焦螺旋、度盘配置手轮和基座等。

3、在地面所指定的标志点上,练习对中经纬仪的对中方法有2种，一般对于J6光学经纬仪可以采用垂球对中，对于精度高于J6经纬仪（例如以后学习的J2、J1经纬仪、全站仪、测距仪、GPS接收机等）需采用光学对中。

（1）垂球对中①将三脚架的三个架腿的固定螺丝松开,竖直将架头提高到胸部拧紧三个固定螺丝,按等边三角形三个角的方向将架腿伸开,保持架头大致水平且高度适中罩住测站点，将仪器固定在三脚架上；②从仪器箱取出垂球，并挂在中心连接螺丝的下面,让垂球线长度适宜，通过移动架腿，将垂球尖对中地面点,若相差很小时用脚踩实三个架腿；③松开三脚架中心固定螺丝，将仪器在架头上平推，使垂球严格对中地面点。

（2）光学对中①将三脚架的三个架腿的固定螺丝松开,竖直将架头提高到胸部拧紧三个固定螺丝,将架腿伸开,把仪器固定在三脚架上，然后罩住测站点；②眼观光学对点器，将光学对点器调焦，看清地面点和对点器里的圆圈（有的仪器是十字丝），用脚尖抵住地面点，固定一个架腿，双手分别握住另外两个架腿，通过前后左右移动手中的两个架腿，使光学对点器的圆圈对准地面点，放下手中的架腿，在松软地面上，应立即踏紧三个架腿；③旋转经纬仪基座上的三个脚螺旋，使对点器的圆圈精确对准地面点；④通过伸缩三脚架使经纬仪的圆水准器气泡居中；⑤重复③④步，直到光学对点器的圆圈对准地面点，且圆水准器气泡居中。

实验四测回法和方向法观测水平角

实验四测回法和方向法观测水平角测量实验-适用非测绘类专业加入时间：2008-3-22 8:48:20 $$来源$$ 点击：1861一、目的与要求（1）掌握测回法观测水平角的观测顺序、记录和计算方法。

（2）掌握测回法观测水平角的观测顺序、记录和计算方法。

（3）掌握方向法观测水平角的操作顺序、记录、计算方法，了解各项限差的要求。

二、计划与设备(1) 实习时数为2～4学时。

每实习小组4～5人。

(2) 实习设备有DJ6光学经纬仪l台，记录板l块，竹三脚架2个，垂球2～3个，木桩3个，斧头1把，测伞1把。

自备2H铅笔2支。

三、方法与步骤（一）测回法观测水平角的操作步骤如图2-7，在测站点O上安置经纬仪，用盘左和盘右各观测水平角（∠AOB）一次，盘左观测时为上半测回，盘右观测时为下半测回。

如两次观测角值相差不超过容许误差±40″，则取其平均值作为一测回的结果。

这一种观测法称为测回法。

其观测步骤为：(1)上半测回，盘左瞄准左方点(如图4-1中的A点)，读水平度盘读数(LA)，记录在表2-7中；顺时针方向转动照准部，瞄准右方点(如图2-7中的B点)，读水平度盘读数(LB)，记录在表2-6中；计算上半测回角值β左=LB-LA。

(2)下半测回，盘右倒转望远镜，逆时针方向转动照准部，瞄准右方点B，读数得RB，记录；逆时针方向转动照准部，瞄准左方点A，读数得RA，记录；计算下半测回角值β右=RB--RA。

(3)检查有无超限上下半测回角值之差使用DJ6光学经纬仪观测时，其限差为"，若超过限差″，则取上、下半测回角值的平均值为一测回水平角值，若超过限差±40"，则需重测整个测回。

图 4-12．测回法观测水平角的练习在测区范围地面上选择彼此相距30m左右的三点A、B、C，打下木桩，在桩顶钉小铁钉或画十字作为标志中心；在A点安置经纬仪，在B、C点架设竹三脚架并挂垂球，用测回法测得∠A；同法分别在B、C点安置仪器，测得∠B、∠C。

实验04 测回法观测水平角

姓名：班级：学号（短号）：实验四测回法观测水平角一、实验目的1、进一步熟悉经纬仪的构造、安置和技术操作方法。

2、掌握测回法测水平角的方法。

二、实训设备及器件：DJ6经纬仪、三脚架、标杆三、课时安排：2学时四、实验步骤及要求1. 在一个指定的点B上安置经纬仪。

2. 选择两个明显的固定点A（左侧）、C（右侧）作为观测目标或用花杆标定两个目标。

3. 用测回法测定其水平角值。

其观测程序如下：(1) 盘左观测：安置好仪器以后，以盘左位置照准左方目标A，度盘读数调至接近0°00′00″，并读取水平度盘读数。

记录人听到读数后，立即回报观测者，经观测者默许后，立即记入测角记录表中。

然后顺时针旋转照准部照准右方目标C，读取其水平度盘读数，并记入测角记录表中。

至此完成了上半测回的观测，记录者在记录表中要计算出上半测回角值。

(2) 盘右观测：将经纬仪置盘右位置，先照准右方目标C，读取水平度盘读数，并记入测角记录表中。

其读数与盘左时的同一目标读数大约相差180︒。

逆时针转动照准部，再照准左方目标A，读取水平度盘读数，并记入测角记录表中。

至此完成了下半测回的观测，记录者再算出其下半测回角值。

(3)如果上半测回角值和下半测回角值之差没有超限(不超过±40")，则取其平均值作为一测回的角度观测值，也就是这两个方向之间的水平角；否则应重新测该测回。

4. 如果观测不止一个测回，而是要观测n个测回，那么在每测回要重新设置水平度盘起始读数。

即对左方目标每测回在盘左观测时，水平度盘应设置180°/n的整倍数来观测。

五、实验成果记录表1 水平角测量观测记录（测回法）六、实验问题分析1、经纬仪观测水平角时，为什么要用盘左和盘右进行观测？2、为什么在一测回起始方向水平度盘调节接近0°，而在二测回时起始方向水平度盘调节接近90°？2。

水平角观测的方法

水平角观测的方法水平角观测方法一般根据观测的精度要求和目标的数目来定。

常用的测角方法有测回法和方向观测法。

（一）测回法测回法适用于观测只有两个方向之间的水平角，如图2-18所示，经纬仪安置在测站点O上，对中整平后按下述步骤进行水平角观测：图2-18 测回法水平角观测（1）经纬仪置于盘左位置。

所谓盘左（或称正镜），即观测者面对望远镜目镜，竖直度盘在望远镜的左侧。

（2）精确瞄准起始目标A并配置度盘。

配置度盘的目的是为了减小度盘刻划误差的影响并且也方便计算。

各测回之间起始目标的读数间隔应在180º/n（n为测回数）。

装有度盘变换手轮的经纬仪和装有复测卡的经纬仪配置度盘时有所不同，各自配置度盘方法如下：Ⅰ. 装有度盘变换手轮的经纬仪，使用这种仪器时，应先瞄准目标，后配置度盘。

其方法是：先盘左瞄准起始目标（如图2－18中的目标A），打开手轮护盖（有的仪器是按下手轮盖），转动手轮，直至读数窗看到所需读数，然后关好手轮护盖（或弹回手轮盖）Ⅱ. 装有复测器的经纬仪，使用这种仪器时，应先配置度盘，后瞄准目标。

其方法是：转动测微手轮，调节好测微尺上的分、秒读数，松开照准部制动螺旋，转动仪器直至在读数窗看到所需读数位于双指标线附近，制动照准部，调节照准部微动螺旋使双指标线精确对准所需读数。

扳下复测卡，然后再转动仪器（这时读数窗中的读数不会变化），精确瞄准起始目标，扳上复测卡。

但是应当注意，在转动度盘变换手轮和使用复测卡时往往会使经纬仪发生微小变动。

因此在读数前应仔细检查是否发生了变动，如存在则以实际为准。

完成上述工作后，观测员即可读取目标A的盘左水平度盘读数A左=0º01′12″，每次读数后记录员须回报确认无误后将该读数记入手簿。

见表2－1（3）松开照准部制动螺旋，顺时针旋转照准部，照准目标B，读取水平度盘读数B左=60º20′24″，记入观测手簿。

以上观测过程称为上半个测回，其观测角值β左=B左－A左= 60º19′12″。

测量学方向观测法测水平角和竖直角测量

实验二方向观测法测水平角和竖直角测量一．实验目的1．掌握方向观测法测水平角的方法。

2．掌握竖直角测量的方法。

3．弄清归零、归零差、归零方向值、2c变化值的概念。

4．在每个半测回中，起始方向首末两次读数之差（即归零差）≤18''。

5．同一方向值各测回互差≤24''二．实验仪器经纬仪1台，三角架1个，记录板1个，铅笔1支。

三．仪器介绍1．构造正面背面正面背面2．键盘功能与信息显示四．测量前的准备1．仪器的安置、对中与整平安置三脚架和仪器⑴选择坚固地面放置脚架之三脚，架设脚架头至适当高度，以方便观测操作。

⑵将垂球挂在三脚架的挂钩上，使脚架头尽量水平地移动脚架位置并让垂球粗略对准地面测量中心，然后将脚尖插入地面使其稳固。

⑶检查脚架各固定螺丝固紧后，将仪器置于脚架头上并用中心联接螺丝联结固定。

使用光学对中器对中⑴调整仪器三个脚螺旋使圆水准器气泡居中。

通过对中器目镜观察，调整目镜环，使对中分划标记清晰。

⑵调整对中器的调焦手轮，直至地面测量标志中心清晰并与对中分划标记在同一成像平面内。

⑶松开脚架中心螺丝（松至仪器能移动即可），通过光学对中器观察地面标志，小心地平移仪器（勿旋转），直到对中十字丝（或圆点）中心与地面标志中心重合。

⑷再调整脚螺旋，使圆水准器的气泡居中。

⑸再通过光学对中器，观察在面标志中心是否与对中器中心重合，否则重复（3）和（4）操作，直至重合为止。

⑹确认仪器对中后，将中心螺丝旋紧固定好仪器。

⑴旋转仪器照准部让长水准器与任意两个脚螺旋连线平行，调整这两个脚螺旋，使长水准器气泡居中。

调整两个脚螺旋时，旋转方向应相反（如图）。

⑵将照准部转动90°，用另一脚螺旋使长水准器气泡居中。

⑶重复⑴和⑵，使长水准器在该两个位置上气泡都居中。

⑷在⑴的位置将照准部转动180°，如果气泡居中并且照准部转动至任何方向气泡都居中，则长水准器安置正确且仪器已整平。

2 望远镜目镜调整和目标照准目镜调整⑴取下望远镜镜盖。

水平角观测流程

水平角观测流程水平角观测过程中，包括下列内容。

一、观测前的准备到达测站点后，应立即按序作好如下准备工作。

（1 ）架设仪器（包括对中、整平）。

（2 ）量取仪器高、砚标高，一般要求精确至1mm ，记入手簿。

（3 ）寻找观测目标。

根据计划图上本站应观测的方向，依次从望远镜中找到应测目标，并记下目标附近较明显的特征或背景，以便观测时能迅速准确地找到目标和照准。

个别难以寻找的目标，可在计划图上概量角度，依水平角寻找之。

一般来说从低处寻找高处目标较易，而从高处寻找低处目标较难。

因此，应先在低处点位设站观测高处目标，后到高处点位设站观测低处目标。

目标不清晰的点，可加大测旗或加粗花杆等，以防测错目标。

（4 ）选定零方向。

找到观测目标后，应选择目标清晰、背景明亮、距离适中、易于照准的目标作为零方向。

目的是保证零方向的观测精度，避免因零方向观测超限而返工。

（5 ）作好记录准备。

①记录前，首先填写好测站名称、日期、姓名、仪器编号、天气、觇点名称等。

②绘出观测方向略图（按上北、下南、左西、右东方位绘制）。

二、测回法测回法是水平角观测的方法之一，常用于两个方向的单角观测。

观测方法如图1 所示。

A 、B 在为观测目标，O 为测站，欲测水平角β，其施测方法为：盘左位置，照准左目标A ，读取读数为；顺时针旋转照准部，照准右目标B ，读取读数为，测得角值为。

以上操作称为上半测回。

纵转望远镜，盘右位置，先照准右目标B ，读取读数；逆时针旋转照准部，照准左目标A ，读取读数，测得角值为。

此操作称为下半测回。

上、下两个半测回合称为一测回。

取两个半测回的中数则得一个测回的角值，即。

图1三、方向观测法方向观测法简称“方向法”，是观测水平角的一种常用方法。

即把两个以上的方向合为一组依次进行观测的方法。

如图2 所示，设测站上应观测的方向为A 、B 、C 、D 等目标，P为测站。

在上半测回中，用望远镜盘左位置（注意：先对好度盘位置，检查无误），顺时针方向旋转照准部，从零方向（即起始方向）开始，依次照准A 、B 、C 、D 、A 各国标，并读数、记簿；纵转望远镜，盘右位置，逆时针方向旋转照准部，依相反次序照准A 、D 、C 、B 、A ，并读数、记簿，此为下半测回。

方向观测法测水平角实验报告

1第五小组《土木工程测量》课程实验报告第三次《土木工程测量》课程实验报告实验内容：方向法观测法测水平角年级专业：__12交通工程___________组别：No.______5______________组员：彭杏华学号：12308028林加贤12308021潘兴龙123080钱粮123080龙礼12308024郑艺宜123080报告日期：_2014_年___10_月__28_日一、目的与要求1.掌握方向法观测水平角的操作顺序、记录及计算的方法；2.掌握方向观测水平角内业计算中各项限差的意义和规定；3.进一步熟悉电子经纬仪的操作。

4.本次实验要求的限差为：1）光学对中法对中，对中误差小于1mm；2）半测回归零差不超过±18″；3）各测回方向值互差不超过±24″。

二、仪器准备主要设备：DT-02电子经纬仪（编号T45290）1台三角架1副花杆2根记录表1张三、方法与步骤1.在开阔地面上选定某点O为测站点，用记号笔桩定O点位置。

然后在场地四周任选5个目标点A、B、C、D和E（距离O点各约15~30m），分别用明显标志点或记号笔桩定各目标点；2.在测站点O上安置仪器，对中：目的是使仪器中心与测站点位于同一铅垂线上。

可以移动脚架、旋转脚螺旋使对中标志准确对准测站点的中心。

3.整平：电子经纬仪目的是使仪器竖轴铅垂，水平度盘水平。

根据水平角的定义，是两条方向线的夹角在水平面上的投影，所以水平度盘一定要水平。

4.粗平：伸缩脚架腿，使圆水准气泡居中。

5.检查并精确对中：检查对中标志是否偏离地面点。

如果偏离了，旋松三角架上的连接螺旋，平移仪器基座使对中标志准确对准测站点的中心，拧紧连接螺旋。

6.经纬仪精平：旋转脚螺旋，使管水准气泡居中。

7.盘左：瞄准起始方向A，将水平度盘读数配置在略大于0°00′00″的读数，作为起始读数记入表格中。

顺时针旋转照准部依次瞄准B、C、D各方向读取水平度盘读数记入表格中。

水平角测量

测绘法测水平角方法和步骤1．安置经纬仪于测站上，对中整平。

2．度盘设置：若共测n个测回，则第i个测回的度盘位置为略大于（i-1）*180°/n。

如测两个测回，根据公式计算，第一测回起始读数稍大于0°，第二测回起始读数稍大于90°。

转动度盘变换手轮，将第i测回的度盘置于相应的位置。

若只测一个测回则可不配置度盘。

3．一测回观测盘左：瞄准左目标A，读取水平度盘的读数a1，顺时针方向转动照准部，瞄准右目标B，读取水平度盘的读数b1，计算上半测回角值β左=b1-a1。

盘右：瞄准右目标B，读取水平度盘读数b2，逆时针方向转动照准部，瞄准目标A，读取水平度盘读数a2，计算下半测回角值β右=b2-a2。

检查上、下半测回角值互差是否超限，若在±40″范围内，计算一测回角值β=1/2（β左-β右）。

4．测站观测完毕后，检查各测回角值互差不超过±24″，计算各测回的平均角值。

方向观测法测水平角方法和步骤1. 在开阔地面上选定某点O为测站点，用钢钎或者记号笔桩定O点位置。

然后在场地四周任选4个目标点A、B、C和D（距离O点各约15~30m），分别用钢钎或者记号笔桩定各目标点；2. 在测站点O上安置仪器，并精确对中、整平；3. 盘左：瞄准起始方向A，将水平度盘读数配置在略大于0°00′00″的读数，作为起始读数记入表格中。

顺时针旋转照准部依次瞄准B、C、D各方向读取水平度盘读数记入表格中。

最后转回观测起始方向A，再次读取水平度盘读数，称为“归零”。

检查归零差是否超限；4. 盘右：逆时针依次瞄准A、D、C、B、A各方向，依次读取各目标的水平度盘读数并记入表格中，检查归零差是否超限。

此为一测回观测；5. 计算同一方向两倍照准差2C；6. 重复1~5步骤进行第二测回观测。

但此时盘左起始读数应调整为90°00′00″。

水平角和竖直角测量实验报告

水平角和竖直角测量实验报告一、测区概况：水平角和竖直角测量的地点是D楼前的区域，当天天气阴，多云。

二、目的与要求目的：1、掌握用DJ6光学经纬仪按测回法观测水平角的方法及工作程序，掌握测回法观测水平角的记录、计算方法和各项限差要求2、掌握竖直角测量的方法，进行竖直角测量计算水平角观测相关精度要求：DJ6光学经纬仪，半测回归零差不得超过18″，同一测回2C互差不得超过24″。

（3）仪器和工具所需仪器DJ6光学经纬仪一台、花杆、记录板、铅笔三、实验步骤：水平角测量原理：安置经纬仪于地面O点，转动望远镜分别照准不同的目标(例如A、B二点)，就可以在水平度盘上得到方向线OA、OB在水平面上投影的读数a、b，由此即得OA、OB之间的水平角β为β=b-a 。

水平角的观测先将经纬仪安置好，进行对中、整平并在A、B两点树立标杆或测钎作为照准标志，然后即可进行测角。

一测回的操作程序如下：(1)盘左位置，照准左边目标A，对水平度盘置数，略大于0 °，将读数a左记入手簿；(2)顺时针方向旋转照准部，照准右边目标B，读取水平度盘读数b左，记入手簿。

由此算得上半测回的角值：β左＝b左-a左(3)盘右位置，先照准右边目标B，读取水平度盘读数b右，记入手簿；(4)逆时针方向转动照准部，照准左边目标A，读取水平度盘读数a右，记入手簿。

由此算得下半测回的角值：β右＝b右-a右。

对于DJ6经纬仪，上、下两个半测回所测的水平角之差不应超过±36″。

如需要观测多个测回，则各测回起始方向的置数应按180°/n递增。

但应注意，不论观测多少个测回，第一测回的置数均应当为0°。

各测回观测角值互差不应超过±24″。

观测记录：由于组内观测数据已上交，就以下面观测记录为例注意事项：1、在记录前应清楚记录表格的填写次序和方法。

2、每一测回的观测过程中，如发现水准管气泡偏离，应待本测回观测完毕后，下一测回开始前再重新整平仪器。

水平角观测

注意事项：
测角精度要求较高时，需要观测几个测回，为减小水平度盘刻划不均匀误差的影响，在每一测回观测之后，要根据测回数n，将度盘读数改变 180°/n，再开始下一回的观测。为便于计算，通常在第一个测回瞄准第一个方向时，把度盘配置在0°00′或稍大于0°00′的位置。如果需要观测两测回时，则n=2，每一测回第一个方向（又称起始方向）之差为180°/2=90°，即两个测回的起始方向读数应依次配置在0°00′、90°00′或稍大的读数处，表5-1为测回法两测回观测水平角的记录格式。
记录表格填写的一般要求
一般情况下，应该使用铅笔填写；字体不能顶天立地，字高应该占行高的2/3左右；
留出空隙以备更改；不得使用橡皮等涂改工具，需要更改是允许用
斜线轻轻划去，但是不得涂黑。不得连续出现连环改动，观测结果的最后两位
数字不得改动（防止凑数）。写一手好字是每一个测量工作者必须具备的基
本功，必须从一开始就严格要求。
方向观测法水平观测
方向观测法适用于在一个测站上，有两个以上的观测方向，需要测量多个角的情况。如图所示，测站O上有四个方向，即OA、 OB、OC、OD。其观测步骤
观测步骤
1）在测站O上安置仪器并对中、整平。 2）盘左位置观测（上半测回）将水平度盘安置在0°01′左右读数处。先
选择一明显目标作为起始方向，如以A为起始方向。再按顺时针方向依次观测B，C，D各方向，并将各方向的水平度盘读数依次记入观测手薄
若方向数超过3个，最后还要继续顺时针方向转动，照准起始方向A，再读1 次水平度盘读数并记入观测手薄。该次观测称为“归零”
归零的目的是为了检查观测过程中水平度盘是否发生变动。上述全部工作称为上半测回。

全圆观测法测水平角与竖直角观测

竖直角观测（与全圆观测法测水平角）一、目的和要求1、掌握DJ6经纬仪的操作方法及水平度盘读数的配置方法。

2、掌握全圆方向观测法观测水平角的观测顺序、记录和计算方法。

3、掌握竖直角观测、记录及计算的方法。

4、掌握竖盘指标差的计算方法。

5、全圆方向法限差：半测回归零差不得超过±18″；各测回方向值之差不得超过±24″。

6、竖直角观测限差：同一目标各测回垂直角互差在±25″之内7：实验小组由5---6人组成二、任务在校内选取五个坐标点（1号教学楼北湖畔五根路灯杆），依据全圆方向观测法观测水平角，并做记录。

同时选取目标观测其竖直角。

三、仪器工具DJ6经纬仪1，记录本 1。

四、方法与操作步骤1、全圆方向观测法观测水平角1）、选定四个固定点的位置，并用花杆标定出来。

2）、选定一测站点的位置，并用木桩标定出来。

3）、在某测站点上安置仪器，对中整平后，按下述步骤观测：①盘左，瞄准左边目标A，并使水平度盘读数略大于零，读数并记录；顺时针转动照准部，依次瞄准B、C、D、A个目标，分别读取水平度盘读数并记录，检查归零差是否超限；②盘右，逆时针依次瞄准A、B、C、D、A个目标，读数并记录，检查归零差是否超限；③计算2C=盘左读数-（盘右读数±180°）各方向的平均读数=[盘左读数+（盘右读数±180°）]/2；将各方向的平均读数减去起始方向的平均读数，即得各方向的归零方向值。

第二测回观测时，起始方向的度盘读数安置于90°附近，同法观测。

各测回同一方向值的互差不超过±24″，取其平均值，作为该方向的结果。

2、竖直角观测1）、在某指定点上安置经纬仪。

2）、盘左位置照准目标，读取竖盘的读数L 读。

记录者将读数值L 读记入竖直角测量记录表中。

3)、根据确定的竖直角计算公式，在记录表中计算出盘左时的竖直角α左。

4)、再用盘右的位置照准目标，并读取其竖直度盘的读数R 读。

实验五：分组方向观测法测水平角

w限 2m 2
第一组联测方向的方向值为 i , j 相应的改正数为 vi , v j 第二组联测方向的方向值为 i , j 相应的改正数为 vi, v j 条件式
( j v j ) (i vi ) ( j v j ) (i vi) vi vj vi v j w 0
采用分组方向观测法时，选择理想的方向作为零方向是最重要的。如果零方向选择的不理想，不仅是观测工作无法顺利进行，而且还会影响方向值的精度。当需要分组观测时，选择联测方向也要慎重，以保证各组均使用同一个零方向。 1.测回法每个单角起始方向盘左应将度盘配置在“0”度稍大处。 2.方向观测法应选择距离稍远、易于照准的清晰目标作为起始方向（零方向）。 3.随时注意水准管气泡是否居中。
w ( j i ) ( j i )
法方程式并解之
4k w 0 w k 4
则改正数为联测方向的ຫໍສະໝຸດ 差值为vi w 4 vj w vi w vj w 4 4
i1 i w
4
4 w j1 j 4 w i2 i 4 j 2 j w 4
2.进行分组，选定一个方向作为零方向，按照方向观测法的方法依次观测分出来的每一个方向，记录下观测数据。（1）照准零方向标（2）按顺时针方向旋转照准部 1～2 周后，精确照准零方向标的，读取水平度盘和测微盘读数（重合对径分划线两次，读取水平度盘读数一次，读取测微盘读数两次）。（3）顺时针方向旋转照准部，精确照准 2 方向标的，按（2）款方法进行读数，继续按顺时针方向旋转照准部，依次精确照准 3，4，„，n 方向标的并读数。 3.按照步骤 1 的方法对二组所有观测方向进行观测，并记录下所有实验数据。

简述方向观测法的观测流程

简述方向观测法的观测流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!方向观测法是一种用于测量水平角的观测方法，通常用于测量三角网或导线网中的角度。

角度测量2

0 00 00 91 52 45 153 31 30 214 04 51
0 00 00 91 52 44 153 31 32 214 04 56
A B 2 C D A
90 01 18 181 54 00 243 32 54 304 06 36 90 01 30 Δ左=12
-6 -18 -12 18 -6
6.横轴的检校 6.横轴的检校
检验方法: 也称i角检验】检验方法:【也称i角检验】
P P2 i ′′ = 1 ⋅ ρ ′′ 2D ⋅ tgα
i>20"，则需校正。 J6 ：i>20"，则需校正。
6.横轴的检校 6.横轴的检校
检验具体操作步骤：检验具体操作步骤：将仪器架设在一个高的建筑物附近。将仪器仔细精确整平，在望远镜倾斜约30°左右的高处，以盘左照准一清晰的目标点P，然后将望远镜放平，在视线上靠近墙放一把带mm分划的小尺，读出视线在小尺上的读数m1。再将望远镜改为盘右，仍然照准P点，并放平视线，读出视线在小尺上的读数 m2。如果m1、m2两点重合，则仪器理想关系满足。否则，说明这一理想关系不满足，需要校正。
2.视准轴误差 2.视准轴误差
原因分析: 原因分析: 视准轴与横轴不严格垂直，由于十字丝分划板安置不正确、望远镜调焦运行晃动、温度变化对仪器的影响。误差特点：误差特点： (1)随竖角的增大对观测值的影响增大，水平时最小； (2)对盘左盘右的影响相同，符号相反。减弱或消除办法：减弱或消除办法：盘左盘右取平均值。
角度测量
Angle Measurement
方向观测法水平角观测
(一)在O点安置仪器，对中、整平。 (二)选择一个距离适中且影像清晰的方向作为起始方向，设为OA。 (三)盘左照准A点，并配置水平度盘读数配置水平度盘读数。重新精配置水平度盘读数确照准目标，读取水平盘读数。 ①此时水平度盘读数与配置读数可能有微小差值，将精确照准时的水平度盘读数填入记录表。 ②在精度要求较高的观测中，需要两次照准并读数，称为两次重合读数两次重合读数。两次重合读数

4.4 水平角观测

角度计算公式
水平度盘
=右(终)边c-左(始)边a
c B
a A
当c≥a时当c<a 时
β= c – a β = c+3600 – a
C
a c
课间休息
——音乐欣赏
1、The Rose 阿桑 2、刀郎-冲动的惩罚
4. 4. 2 方向观测法
一、适用：在一个测站上需要观测两个以上方向。二、方法：（假设有四个观测方向）
盘右观测
4. 4. 1 测回法
1、适用：2个方向的单角（∠ABC）
2、步骤：(一) 首先将经纬仪安置于所测角的顶点B上，进行对中和整平；在A、C 两点树立标杆或测钎等标志，作为照准标志。（二）盘左位置首先将仪器置于盘左位置（竖盘位于望远镜的左侧），完成以下工作： 1、顺时针方向旋转照准部，首先调焦与照准起始目标（即角的左边目标）A，读取水平度盘读数a左，设为 0°06′24″，记入表4-1中； 2、继续顺时针旋转照准部，调焦与照准右边目标C，读数c左，设为111°46′18″，记入表4-1中； 3、计算盘左位置的水平角β 左：β 以上完成了上半测回工作，β
常用的方法有：
测回法(method of observation set) 方向观测法(method of direction observation) 仪器安置要求: 对中 (centering) 整平(leveling) 3mm 1格
两个基本概念：

盘左盘右竖直Βιβλιοθήκη 盘竖直度盘盘左观测
（2）下半测回
盘右位置，倒转望远镜成盘右位置，逆时针方向旋转照准部依次照准目标A、 D、C、B和A，分别读取水平度盘读数，并依次记入表3-2，称为下半测回。同样注意检核归零差。
