管桁架吊装方案
桁架管道工程施工方案
![桁架管道工程施工方案](https://img.taocdn.com/s3/m/d3e8ed093a3567ec102de2bd960590c69ec3d8a6.png)
一、工程概况本项目为某大型工业厂房桁架管道工程,主要涉及管道布置、桁架架设、管道安装等工作。
工程内容主要包括:管道设计、桁架设计、管道材料采购、桁架制作、桁架安装、管道安装、试压及验收等。
二、编制依据1. 《工业金属管道工程施工及验收规范》GB50235-1997;2. 《钢结构工程施工规范》GB50755-2012;3. 《建筑给水排水及采暖工程施工及验收规范》GB50242-2002;4. 《建筑管道工程施工质量验收规范》GB50242-2002;5. 《金属结构工程施工及验收规范》GB50205-2001;6. 工程设计图纸及相关技术文件。
三、施工准备1. 技术准备:组织施工人员熟悉施工图纸、技术规范,明确施工工艺、质量要求及安全注意事项。
2. 材料准备:按照设计要求,采购合格管道、桁架、焊接材料等,并做好材料验收工作。
3. 机械设备准备:配置足够的施工机械设备,包括桁架吊装设备、焊接设备、管道安装设备等。
4. 人员准备:组织具备相应资质的施工人员,进行岗前培训,确保施工人员掌握施工技能和安全操作规程。
四、施工工艺1. 桁架安装(1)桁架制作:按照设计要求,在工厂进行桁架制作,确保桁架质量。
(2)桁架运输:将制作好的桁架运输至施工现场。
(3)桁架吊装:采用桁架吊装设备将桁架吊装至指定位置。
(4)桁架固定:在桁架安装位置,采用膨胀螺丝或其他固定方式,将桁架固定牢固。
2. 管道安装(1)管道加工:按照设计要求,对管道进行加工、焊接,确保管道质量。
(2)管道运输:将加工好的管道运输至施工现场。
(3)管道安装:采用管道安装设备,将管道安装至桁架上。
(4)管道连接:将管道连接部位焊接牢固,确保管道连接质量。
(5)管道试压:对安装完成的管道进行试压,确保管道无泄漏。
五、质量控制1. 材料质量控制:严格按照设计要求,选用合格的材料,确保材料质量。
2. 施工过程控制:严格执行施工工艺,确保施工质量。
3. 质量验收:按照相关规范,对施工过程进行质量验收,确保工程质量。

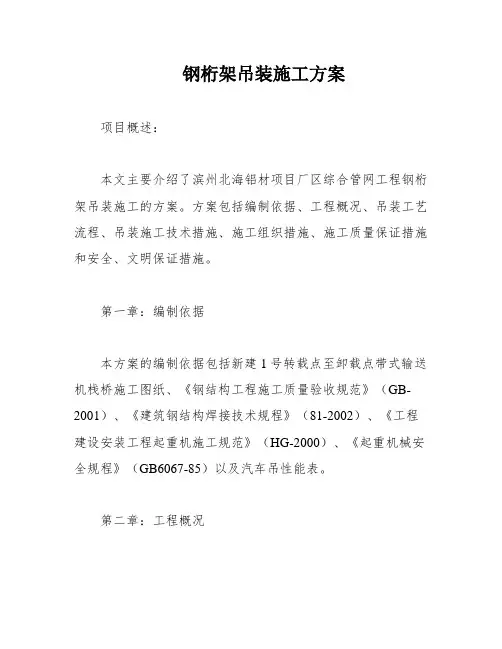

钢桁架吊装施工方案
![钢桁架吊装施工方案](https://img.taocdn.com/s3/m/f359bb560a1c59eef8c75fbfc77da26925c596fb.png)
钢桁架吊装施工方案项目概述:本文主要介绍了滨州北海铝材项目厂区综合管网工程钢桁架吊装施工的方案。
方案包括编制依据、工程概况、吊装工艺流程、吊装施工技术措施、施工组织措施、施工质量保证措施和安全、文明保证措施。
第一章:编制依据本方案的编制依据包括新建1号转载点至卸载点带式输送机栈桥施工图纸、《钢结构工程施工质量验收规范》(GB-2001)、《建筑钢结构焊接技术规程》(81-2002)、《工程建设安装工程起重机施工规范》(HG-2000)、《起重机械安全规程》(GB6067-85)以及汽车吊性能表。
第二章:工程概况本工程采用砼支墩架空,设过路钢桁架(13m;16m各一个)。
第三章:吊装工艺流程吊装工艺流程包括场地清理及平整、土建牛腿支撑面验收、吊车就位钢桁架吊点检查、吊装机械及吊具检查、钢桁架试吊、钢桁架就位、钢桁架找正焊接、拆除吊装索具、钢桁架复检和吊车退场。
钢桁架吊装顺序根据工程现场实际情况和土建进度安排,分为4次,具体顺序和平面示意图见附图。
第四章:吊装施工技术措施吊装前的准备包括最后检查和施工区域的轴标记。
吊装过程中,应保证索具、工具符合安全要求,钢桁架编号、控制线齐全,安全设施齐备,道路平整,起重设备完好。
吊装后,应进行复检。
第五章:施工组织措施施工组织措施包括施工人员配备、施工计划编制、安全教育培训、现场管理等方面的规定。
第六章:施工质量保证措施施工质量保证措施包括质量检查、质量记录、质量整改和质量验收等方面的规定。
第七章:安全、文明保证措施安全、文明保证措施包括安全管理、文明施工、应急预案和环境保护等方面的规定。
在进行吊装前,必须对钢桁架的两侧进行清理,清除杂物,以便于吊装作业。
同时,吊装现场的场地也需要进行平整,以确保吊车可以就位并稳定运行。
吊装人员必须经过安全培训,且必须持有相应的上岗工作证书,否则不得进入施工现场。
在进行吊装前,需要编制专项施工方案,并向吊装操作人员进行技术和安全交底。

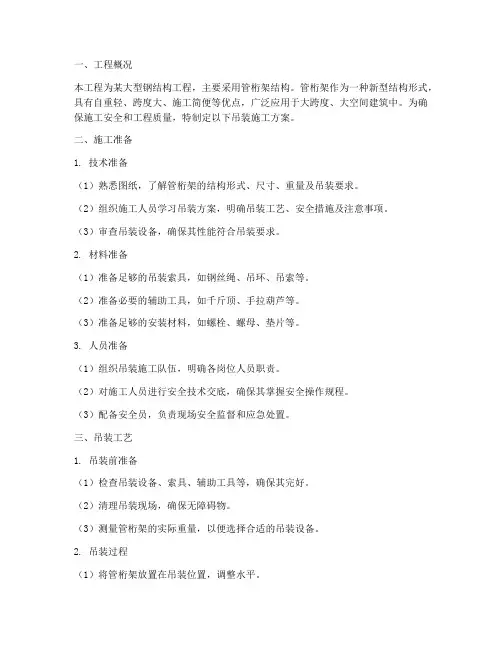

管桁架安装吊装施工方案
![管桁架安装吊装施工方案](https://img.taocdn.com/s3/m/1a8ba21f326c1eb91a37f111f18583d048640f04.png)
一、工程概况本工程为某大型钢结构工程,主要采用管桁架结构。
管桁架作为一种新型结构形式,具有自重轻、跨度大、施工简便等优点,广泛应用于大跨度、大空间建筑中。
为确保施工安全和工程质量,特制定以下吊装施工方案。
二、施工准备1. 技术准备(1)熟悉图纸,了解管桁架的结构形式、尺寸、重量及吊装要求。
(2)组织施工人员学习吊装方案,明确吊装工艺、安全措施及注意事项。
(3)审查吊装设备,确保其性能符合吊装要求。
2. 材料准备(1)准备足够的吊装索具,如钢丝绳、吊环、吊索等。
(2)准备必要的辅助工具,如千斤顶、手拉葫芦等。
(3)准备足够的安装材料,如螺栓、螺母、垫片等。
3. 人员准备(1)组织吊装施工队伍,明确各岗位人员职责。
(2)对施工人员进行安全技术交底,确保其掌握安全操作规程。
(3)配备安全员,负责现场安全监督和应急处置。
三、吊装工艺1. 吊装前准备(1)检查吊装设备、索具、辅助工具等,确保其完好。
(2)清理吊装现场,确保无障碍物。
(3)测量管桁架的实际重量,以便选择合适的吊装设备。
2. 吊装过程(1)将管桁架放置在吊装位置,调整水平。
(2)连接吊装索具,确保其牢固可靠。
(3)使用吊装设备将管桁架吊起,缓慢移动至指定位置。
(4)在吊装过程中,密切关注管桁架的变形和倾斜情况,及时调整。
(5)管桁架就位后,进行临时固定。
3. 吊装后处理(1)检查管桁架的变形和倾斜情况,确保其符合要求。
(2)拆除临时固定装置,确保管桁架稳定。
(3)对吊装索具进行清洗、保养。
四、安全措施1. 严格执行安全操作规程,确保吊装过程安全。
2. 吊装前对施工人员进行安全技术交底,提高安全意识。
3. 设立安全警示标志,提醒施工人员注意安全。
4. 配备安全员,负责现场安全监督和应急处置。
5. 定期检查吊装设备、索具等,确保其完好。
五、总结本施工方案针对管桁架安装吊装过程,从施工准备、吊装工艺、安全措施等方面进行了详细说明。
在实际施工过程中,应根据现场情况进行调整,确保施工安全和工程质量。
桁架上管道吊装专项方案
![桁架上管道吊装专项方案](https://img.taocdn.com/s3/m/a0ba278bc0c708a1284ac850ad02de80d5d80669.png)
一、工程概况本工程为某大型工业项目中的管道吊装工程,涉及桁架上管道的安装。
管道主要包括蒸汽管道、给排水管道、消防管道等,管道材质为碳钢、不锈钢等。
桁架结构为焊接钢桁架,采用高强度钢材,桁架高度约为12米,跨度约为30米。
二、施工准备1. 技术准备:组织施工人员学习施工图纸,了解管道安装的技术要求,明确吊装过程中的注意事项。
2. 材料准备:根据施工图纸和施工方案,准备所需吊装材料,如钢丝绳、吊装索具、安全带等。
3. 设备准备:选择合适的吊装设备,如汽车起重机、履带起重机等,确保设备性能稳定,满足吊装要求。
4. 人员准备:组织吊装施工队伍,进行安全教育和培训,确保施工人员具备相应的操作技能和安全意识。
三、施工工艺1. 桁架吊装:采用汽车起重机进行桁架吊装,先将桁架分段吊装至预定位置,然后进行拼接焊接。
2. 管道吊装:根据管道的重量和长度,选择合适的吊装设备,采用单点或多点吊装方式,将管道吊装至桁架上。
3. 管道拼接:在桁架上,根据设计要求,进行管道的拼接工作,确保管道连接牢固、密封。
4. 管道固定:将管道固定在桁架上,防止管道在施工过程中发生位移。
四、安全措施1. 施工现场设置警戒区域,设立警示标志,防止非施工人员进入施工现场。
2. 施工人员必须佩戴安全帽、安全带等防护用品,确保施工安全。
3. 吊装作业前,对吊装设备进行检查,确保设备性能稳定。
4. 吊装过程中,严格按照吊装方案执行,避免超载、超范围作业。
5. 吊装过程中,密切注意吊装索具的受力情况,防止索具断裂。
6. 施工现场配备消防器材,确保火灾发生时能够及时进行扑救。
五、施工进度1. 桁架吊装:预计需5天完成桁架吊装。
2. 管道吊装:预计需10天完成管道吊装。
3. 管道拼接和固定:预计需3天完成管道拼接和固定。
4. 施工总工期:预计需18天完成桁架上管道吊装工程。
六、质量保证1. 严格按照施工图纸和施工规范进行施工,确保工程质量。
2. 施工过程中,加强质量检查,发现问题及时整改。
完整版 桁架吊装施工方案
![完整版 桁架吊装施工方案](https://img.taocdn.com/s3/m/5873e20f53d380eb6294dd88d0d233d4b14e3f66.png)
**酒店宴会厅桁架吊装方案XX工程公司年月日一、工程概况:1、宴会厅桁架共12榀,跨度32米、高2米、每榀重约18吨,分三段制作,每段约6吨,现场组装焊接后吊装。
2、桁架安装于裙房+23.4米标高处。
3、吊装方法:3.1、采用吊车吊至宴会厅楼面,组装焊接后,用抱杆整体吊装。
3.2、在宴会厅楼面N8轴搭设满堂脚手架及支撑,用吊车或塔吊吊至组装架上后组对焊接,后在两侧砼梁上铺设滑移轨道,滑移就位。
二、编制依据:1、《**钢构安装手册》2、《钢结构工程施工质量验收规范》GB50205—20013、《建筑钢结构焊接规程》JGJ81—914、《高层民用建筑钢结构技术规程》JGJ99—985、《建筑工程施工质量验收统一标准》GB50300—20016、《建筑施工高处作业安全技术规范》JGJ80—917、《建筑工程施工现场供用电安全规范》GB50194—938、《工程测量规范》GB50026—939、《组合钢模板技术规范》GB50214—200110、《建筑施工安全检查标准》JGJ95—9911、《钢结构高强螺栓连接的设计、施工验收规范》JGJ82—9113、其它相关现行国家标准、规范和规程。
14、上海**大酒店扩建图纸三、施工准备工作:1、技术准备:1.1、熟悉施工图,了解设计意图及参照的施工规范和技术标准。
1.2、根据施工组织设计编制吊装及现场焊接方案。
1.3、根据图纸要求及施工组织设计,编制作业指导书及操作规程。
1.4、对所有持证特殊工种进行技术交底和岗前技术培训。
2、机械设备:本工程需要如下设备及工具,在吊装前进场。
3、材料准备:根据施工图及施工组织设计要求,编制材料进场计划。
本工程吊装辅材用量(计划)如下:4、劳动力按排:投入劳动力40人,另根据施工进度情况调整人员。
办公用房由总包公司提供,焊条及小型工具放在现场仓库内,工人住宿在施工区域外租房。
吊装及焊接施工用电约60KW,在配电房单独装表计量。
用1根50mm2电缆引进现场配电箱。
桁架吊装安全专项方案
![桁架吊装安全专项方案](https://img.taocdn.com/s3/m/1965d1950408763231126edb6f1aff00bfd5707c.png)
一、编制依据1. 《中华人民共和国安全生产法》2. 《建设工程安全生产管理条例》3. 《建筑机械使用安全技术规程》4. 《建筑起重机械安全规程》5. 《桁架吊装施工及验收规范》二、工程概况1. 工程名称:XX项目桁架吊装工程2. 工程地点:XX市XX区XX项目工地3. 施工单位:XX建筑有限公司4. 施工周期:XX个月三、施工内容1. 桁架类型:XX类型桁架2. 桁架尺寸:长XX米、宽XX米、高XX米3. 桁架重量:约XX吨4. 吊装高度:约XX米四、安全专项方案1. 施工现场安全管理(1)施工现场应设置明显的安全警示标志,包括:禁止通行、危险区域、施工区域等。
(2)施工现场应设置安全通道,保证人员、车辆通行顺畅。
(3)施工现场应配备消防设施,如灭火器、消防栓等。
(4)施工现场应设置安全防护栏,防止非施工人员进入危险区域。
2. 施工人员管理(1)施工人员必须经过专业培训,取得相应资格证书后方可上岗。
(2)施工人员应熟悉吊装操作规程,掌握吊装过程中的安全注意事项。
(3)施工人员应佩戴安全帽、安全带等个人防护用品。
3. 机械设备管理(1)吊装机械必须符合国家相关标准,具备吊装能力。
(2)吊装机械应进行定期检查、维护,确保设备安全可靠。
(3)吊装机械操作人员必须具备相应资格证书,熟悉设备操作规程。
4. 吊装作业安全管理(1)吊装作业前,应对吊装区域进行勘察,确认吊装路线、吊装点等。
(2)吊装作业前,应进行吊装方案交底,明确吊装步骤、安全注意事项等。
(3)吊装作业过程中,应严格执行吊装操作规程,确保吊装安全。
(4)吊装作业过程中,应加强现场监护,防止意外事故发生。
5. 应急预案(1)制定吊装作业应急预案,明确事故发生时的应急措施。
(2)设立应急小组,负责事故处理、救援等工作。
(3)定期进行应急演练,提高应急处理能力。
五、质量保证措施1. 严格按照设计图纸和施工规范进行施工。
2. 施工过程中,加强对施工质量的管理,确保桁架吊装质量符合要求。
钢结构桁架吊装安装专项施工方案
![钢结构桁架吊装安装专项施工方案](https://img.taocdn.com/s3/m/98bbbf95d05abe23482fb4daa58da0116c171fd9.png)
钢结构桁架吊装安装专项施工方案一、工程概况本工程是钢结构桁架吊装安装工程,主要包括吊装方案的制定、吊装设备的选择与调试、起吊平衡控制以及吊装过程的安全措施等内容。
本工程施工地点位于XX市XX区XX路,总建筑面积XX平方米,图纸编号为XX。
二、吊装方案制定根据工程现场情况以及钢结构桁架的具体情况,制定以下吊装方案:1.吊装设备选择:根据桁架的净重和吊装高度,选择适当的起重机械进行吊装。
预计使用XX吨履带式起重机进行吊装。
2.吊装点的设置:根据桁架的重心及重量的分布情况,合理设置吊装点。
3.吊装过程中的平衡控制:保证起吊的桁架保持平衡,避免倾倒或损坏。
在吊装过程中,通过吊装索具的合理利用以及吊装速度的控制,保持桁架的平衡。
4.吊装方向的确定:结合施工现场的地形和布置,确定吊装方向,并进行相应的防护措施。
三、吊装设备的选择与调试1.吊装设备的选择:根据工程需求以及现场条件,选择适当的起重机械进行吊装。
预计使用XX吨履带式起重机进行吊装。
2.吊装设备的调试:在吊装施工前,对起重机械进行必要的调试,包括起重机械的起吊能力测试、工作范围测试、安全装置的检查以及机械的稳定性检测等工作。
四、起吊平衡控制1.吊装点的设置:根据桁架的重心及重量的分布情况,合理设置吊装点,并使用合适的吊装索具进行连接。
2.吊装过程中的平衡控制:通过调整吊装索具的长度和位置,使得桁架保持平衡。
在吊装过程中,应注意检查桁架的倾斜情况,并采取相应的修正措施,确保桁架的稳定。
五、吊装过程的安全措施1.施工现场围护:在施工现场设立必要的警示标志,划定施工作业区域,并设置警戒线,确保施工区域的安全。
同时,为工人提供安全帽、安全鞋等必要的个人防护用品。
2.吊装作业区域的安全防护:在吊装作业区域的周围设置安全防护网,并设立指挥点和监控点,及时掌握吊装过程中的安全情况。
3.吊装索具的检查:对吊装索具进行必要的检查,确保其完好,避免发生断裂或损坏的情况。
跨越管架桁架安装施工方案
![跨越管架桁架安装施工方案](https://img.taocdn.com/s3/m/19a15341f08583d049649b6648d7c1c708a10bb7.png)
跨越管架桁架安装施工方案一、工程概况本工程为石炼路地道桥两侧跨越管架桁架工程,共两座管架支架,地道桥两侧各一座。
每座支架由四个基础,四个钢支柱,两榀桁架构成。
钢柱高度为7.3m,桁架长度为26.82m,桁架宽度为1.4m。
框架钢柱架体为焊接∠90*6角钢,底部垫板为30mm厚钢板。
桁架【25槽钢与∠110*10角钢组合焊接成钢骨架,与钢架柱用M30螺栓铆接。
本工程施工范围包括管架基础与地脚螺栓预埋、钢支柱及钢桁架等钢构造系统旳制作与现场安装施工。
二、本工程重点、难点分析1、本工程为跨越管架支撑构造,桁架跨越石炼路,总长度26.82米,跨度大,施工难度高。
2、石炼路目前仍在建设当中,两侧混凝土导墙基坑尚未回填,安装桁架时,吊车吊装位置距两侧钢柱距离太远,需使用较大吨位吊车进行吊装作业。
3、之前由于雨水浸泡,导致原管架支撑桁架基础塌陷,导致管架下沉,上部管道垂落约1.5米,增长了工程量及施工难度。
三、施工准备1.组织有关工程管理和技术人员对设计图纸进行会审。
对图纸不明确及施工中有困难旳地方,要与设计单位和监理单位作好变更签证手续。
2.根据施工图纸结合本单位旳设备和技术条件,制定出工程旳主体施工方案,并提出材料计划。
3.对钢构造工程所使用旳机械和检测设备旳性能进行检查,保证施工过程中多种设备旳工作状态良好,使用功能齐全。
4.材料准备:(1)钢构造工程所使用旳材料均由甲方供应,需由我单位从炼油厂指定库房将材料二次倒运至加工场地。
(2)材料由库房至加工场地较远,且运送不便,安排12米拖车两辆,12吨吊车一台,人工配合切割、装运,焊工4人,力工6人。
(3)规定出具材料质量证明书,符合原则后并验收合格后方可使用。
5.在钢构造工程施工前,应对各工序旳施工人员进行必要旳岗位培训,并对其进行技术、质量、安全交底,防止发生安全和质量事故。
6.钢构造进入现场需进行构件检查并合理堆放,以便于构件进入现场后顺利旳安装。
7.现场吊装前,应在柱脚埋件上弹好十字线,同步将标高控制点设置好。
预应力管桁架安装施工方案
![预应力管桁架安装施工方案](https://img.taocdn.com/s3/m/7f11c647a31614791711cc7931b765ce05087ad5.png)
一、工程概况本项目为XX工程,位于XX地区,占地面积XX平方米,总建筑面积XX平方米。
本工程采用预应力管桁架作为主要屋盖结构,具有跨度大、自重轻、抗震性能好等特点。
为确保施工质量和安全,特制定本安装施工方案。
二、施工准备1. 施工人员:组织一支具备丰富预应力管桁架安装经验的施工队伍,并进行岗前培训。
2. 施工材料:确保预应力管桁架、连接件、螺栓等材料符合设计要求,并进行严格的质量检验。
3. 施工设备:准备吊装设备、电动工具、测量仪器等施工设备,并进行检查和维护。
4. 施工场地:清理施工场地,确保施工环境整洁、安全。
三、施工工艺1. 预应力管桁架的运输与堆放(1)预应力管桁架在运输过程中,应确保桁架水平放置,避免因倾斜或碰撞造成损伤。
(2)桁架到达施工现场后,应按顺序堆放,堆放高度不超过2层,堆放间距不小于1.5米。
2. 预应力管桁架的吊装(1)根据设计要求,确定桁架吊装顺序,先安装中间桁架,再安装两侧桁架。
(2)使用吊装设备将桁架吊起,对准安装位置,确保桁架水平、垂直。
(3)桁架就位后,检查桁架与支座的连接是否牢固,并进行临时固定。
3. 预应力管桁架的连接与调整(1)根据设计要求,将桁架连接件安装到位,并进行拧紧。
(2)检查桁架连接部位是否存在缝隙,如有,应及时调整。
(3)调整桁架间距,确保桁架间距符合设计要求。
4. 预应力管桁架的加固与检查(1)在桁架安装过程中,对关键部位进行加固,确保桁架稳定。
(2)安装完成后,对桁架进行检查,确保桁架安装质量。
四、施工注意事项1. 施工过程中,严格遵守安全操作规程,确保施工安全。
2. 施工人员应佩戴安全帽、安全带等防护用品。
3. 施工设备应定期检查和维护,确保设备正常运行。
4. 施工过程中,密切关注天气变化,如遇恶劣天气,应暂停施工。
五、施工进度安排根据工程进度要求,制定详细的施工进度计划,确保预应力管桁架安装工程按时完成。
六、质量保证措施1. 严格按照设计要求和质量标准进行施工,确保施工质量。
管桁架吊装方案
![管桁架吊装方案](https://img.taocdn.com/s3/m/50ff5c5abfd5b9f3f90f76c66137ee06eef94e6e.png)
管桁架吊装方案第1篇管桁架吊装方案一、前言为确保管桁架吊装作业的安全、高效、合规,本方案依据相关法律法规及行业标准,结合工程实际情况,制定如下吊装方案。
二、工程概况1. 工程名称:XX工程项目2. 工程地点:XX地区3. 结构类型:管桁架结构4. 吊装范围:XX区域5. 管桁架参数:跨度XX米,重量XX吨,材质XX,截面尺寸XX。
三、吊装设备选型1. 主吊机械:根据管桁架重量及吊装高度,选用XX型号的汽车起重机,性能参数符合GB/T 5031-2019《塔式起重机》的相关规定。
2. 辅助吊机械:选用XX型号的随车起重机,满足辅助吊装需求。
3. 吊索具:根据管桁架重量及截面尺寸,选用符合GB/T 6067.1-2010《起重机械安全规程 第1部分:总则》的钢丝绳、吊钩、卸扣等吊索具。
四、吊装作业准备1. 吊装前,对吊车司机、信号工、司索工等相关人员进行安全技术交底,确保作业人员熟悉作业流程及安全操作规程。
2. 对吊装设备进行全面检查,确保设备性能良好,安全保护装置齐全有效。
3. 核实吊装区域地下管线、架空线路等设施,确保吊装作业安全距离符合相关规定。
4. 准备吊装作业所需的工器具、防护用品等,确保齐全有效。
五、吊装作业流程1. 吊装前,对管桁架进行检查,确认结构无变形、焊缝无缺陷、表面无损坏。
2. 按照预定顺序,将管桁架吊至指定位置。
3. 吊装过程中,信号工与吊车司机保持密切沟通,确保作业安全。
4. 管桁架就位后,进行临时固定,确保结构稳定。
5. 检查确认管桁架位置及标高无误后,进行永久固定。
六、安全保障措施1. 吊装作业前,对作业人员进行安全教育,提高安全意识。
2. 吊装作业区域设置安全警戒线,禁止无关人员进入。
3. 吊装作业过程中,严格执行安全操作规程,确保作业人员及设备安全。
4. 配备专职安全员,对吊装作业进行全程监控,发现安全隐患及时整改。
5. 遇有大风、雨雪等恶劣天气,暂停吊装作业。
七、应急预案1. 制定吊装作业应急预案,明确应急组织、职责、程序和措施。
桁架吊装专项施工方案
![桁架吊装专项施工方案](https://img.taocdn.com/s3/m/43cac68a4afe04a1b071dee8.png)
桁架吊装专项施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN灵石县游泳馆项目一标段钢桁架吊装安全专项施工方案目录一、工程概况二、编制依据三、施工计划四、施工工艺技术五、施工安全保证措施六、施工管理及作业人员配备及分工七、验收要求八、应急处置措施九、计算书及相关施工图纸一、工程概况1、工程概况及特点本工程名称为:灵石县游泳馆项目一标段,建设地点位于灵石县滨河南路与苗旺路交界东南角,东侧为灵石五中,北侧为灵石县体育馆。
建设单位为灵石县住房保障和城乡建设局。
本工程结构形式为钢管拱桁架结构,桁架最高点标高为,支座标高为10m,最大截面高度为2m(具体见桁架安装位置及标高图)。
共10榀主桁架(6轴-15轴)与33榀次桁架(具体见桁架平面布置图),支撑形式为桁架下弦支撑。
桁架跨度为,柱距为+*9+。
桁架管材料采用Q235B 直缝钢管,本工程所用钢材的除锈均采用抛丸除锈,除锈等级为,除锈完成后进行涂刷两遍环氧富锌底漆,漆干后涂刷防火涂料,防火涂料满足桁架耐火极限为,檩条耐火极限为,油漆厚度100μm,油漆与防火涂料颜色与建设方进行商定。
本工程结构为钢管拱桁架结构,跨度为,属于超过一定危险性较大的分部分项工程。
桁架所需要材料的品种、规格、性能等应符合现行国家产品标准和设计要求,须提供产品合格证及第三方检验报告。
2、施工平面布置图1-1施工平面布置图施工现场为场地内全部进行了砂卵石地基处理,场地平整可满足吊车站位和车辆通行。
场地北侧与东侧预留施工道路,可以进出现场。
因此桁架吊装时,吊车均在场内站位。
图1-2主次桁架平面布置图图1-3桁架结构剖面图图1-4桁架安装位置及标高图图1-5桁架形式图3、施工要求及技术保证条件本工程吊装选派具有丰富吊装经验的信号指挥人员、司索人员,作业人员施工前必须检查身体,对患有不宜高空作业疾病的人员不得安排高空作业。
作业人员必须持证上岗,吊装挂钩人员必须做到相对固定。
管桁架吊装专项方案
![管桁架吊装专项方案](https://img.taocdn.com/s3/m/434c9e75bc64783e0912a21614791711cd79791b.png)
一、方案概述本专项方案针对管桁架吊装作业,旨在确保施工安全、高效、经济。
本方案适用于各类管桁架结构的吊装作业,包括但不限于桥梁、建筑、工业厂房等。
二、工程概况1. 工程名称:XX项目管桁架吊装工程2. 工程地点:XX地区3. 施工单位:XX施工单位4. 施工周期:XX天5. 施工内容:管桁架的吊装、运输、定位、焊接等。
三、施工准备1. 技术准备:熟悉管桁架结构设计、施工规范,明确吊装工艺要求,制定详细的吊装方案。
2. 人员准备:组织专业吊装队伍,包括吊装工程师、起重机司机、起重工、焊接工等。
3. 设备准备:确保起重机、钢丝绳、吊索具、安全防护设施等设备齐全、完好。
4. 材料准备:提前备齐管桁架、连接件、焊接材料等。
四、施工工艺1. 吊装前检查:对管桁架、吊装设备、吊索具进行全面检查,确保安全可靠。
2. 吊装顺序:按照设计要求,先吊装主桁架,再吊装次桁架,最后吊装斜杆。
3. 吊装方法:采用多点吊装法,确保吊装过程中管桁架稳定。
4. 定位:吊装到位后,调整管桁架位置,使其与设计位置一致。
5. 焊接:在管桁架定位后,进行焊接作业,确保焊接质量。
6. 安全防护:吊装过程中,严格执行安全操作规程,佩戴安全防护用品。
五、质量控制1. 管桁架质量:确保管桁架材质、尺寸、焊接质量符合设计要求。
2. 吊装质量:严格按照吊装方案执行,确保吊装过程中管桁架稳定。
3. 焊接质量:焊接过程中,严格控制焊接参数,确保焊接质量。
六、安全措施1. 人员安全:组织培训,提高施工人员安全意识,佩戴安全防护用品。
2. 设备安全:定期检查吊装设备,确保设备完好。
3. 环境安全:合理规划施工场地,确保施工环境安全。
4. 应急措施:制定应急预案,应对突发事件。
七、环境保护1. 减少噪音:合理安排施工时间,减少噪音污染。
2. 防尘:施工现场设置围挡,防止扬尘。
3. 防水:合理规划施工场地,防止水污染。
八、施工进度1. 制定详细的施工进度计划,确保工程按期完成。
体育馆管桁架钢结构吊装安装方案【图】
![体育馆管桁架钢结构吊装安装方案【图】](https://img.taocdn.com/s3/m/27effb49bb1aa8114431b90d6c85ec3a87c28bd1.png)
体育馆管桁架钢结构吊装安装方案(1)钢结构施工顺序和思路本工程的施工特点与关键为工期紧、桁架跨度大、高空安装作业难度大。
该工程的制作过程、安装进度及安装质量的控制是保证履约的关键。
要对钢桁架进行严密的分段、组对与拼装,焊接与防止变形工艺技术的合理程度;安装的关键在于较大钢构件的高空起降、旋转、就位,尤其是11榀主桁架,长度长且重量大,吊装司机、与安装工要统一听从指挥工号令,合理分工,密切配合。
整个钢桁架的安装需把握好安装顺序及桁架之间次桁架系统的及时连接安装,做好安装过程中的安全控制和测量与校正,掌握合理的安装程序并且控制好重要节点的安装和焊接。
为保证吊装施工的正常进行,要求汽车吊行走路线场地平整、混凝土硬化处理。
针对本工程特点和现场概况,为了保证工期,本工程的主桁架全部采用跨内双机抬安装,安装顺序从两边向中间,这样土建可以及早插入进行看台区域施工。
桁架安装方向示意图首先在地面拼装端部的2榀主桁架,因场地限制,除11轴主桁架外,其他主桁架都采用斜拼。
第一榀主桁架吊装就位后,为保证主桁架不因重心偏心而失稳,在160吨汽车吊脱钩前,用2台50吨汽车吊辅助主桁架稳定。
汽车吊吊装第二榀主桁架就位时,用25吨汽车吊安装两榀主桁架的次桁架和檩条,形成相对稳定的结构体系,此时160吨和50吨汽车吊可以脱钩安装其他桁架。
安装思路示意图如下图所示:1)50吨汽车吊斜拼6-7轴的2榀主桁架2)用2台160吨汽车吊双机抬安装6轴主桁架,脱钩前用2台50吨汽车吊辅助6轴主桁架的稳定。
另一边拼装15-16轴的2榀主桁架。
3)4)25吨汽车吊安装6-7轴间的次桁架和檩条,2榀主桁架稳定后,50吨和160吨汽车吊脱钩。
25吨汽车吊安装其他次构件。
5)同样思路,安装15-16轴的2榀主桁架,50吨汽车吊拼装8轴主桁架。
6)160吨汽车吊安装8轴的主桁架,50吨汽车吊拼装14轴主桁架。
7)以此类推,安装其他所有主次桁架(11轴除外)。
管桁架工程施工方案
![管桁架工程施工方案](https://img.taocdn.com/s3/m/79add9bf05a1b0717fd5360cba1aa81144318fd2.png)
管桁架工程施工方案桁架工程施工方案一、施工前的准备工作1. 确定施工方案:根据设计方案和施工图纸,制定详细的施工方案,包括桁架的安装顺序、施工方法和施工工艺等。
2. 确定施工人员和机械设备:根据工程规模和施工难度,确定所需的施工人员和机械设备,并做好配备。
3. 现场勘查和准备:对施工现场进行勘查,了解地形、地质和环境等情况,做好相应的准备工作。
同时,对施工现场进行平整、清理和围栏设置等工作。
二、桁架的安装1. 安装基础:根据设计要求,在施工现场进行基础的施工,包括清理地面、浇筑混凝土和安装预埋件等。
2. 装配桁架材料:根据施工方案,按照桁架的安装顺序,进行桁架材料的装配工作。
要确保桁架的连接牢固、稳定。
3. 安装吊装设备:根据工程需要,安装吊装设备,以便进行桁架的吊装和安装。
4. 吊装和安装桁架:通过吊装设备将桁架吊装到指定位置,然后钢筋工人进行连接,焊接或螺栓紧固等工作,确保桁架的稳定和牢固。
三、施工过程中的安全措施1. 安全保护措施:在施工现场设置明显的安全警示标志和围栏,限制非施工人员进入施工区域。
同时,施工人员要穿戴好安全帽、防滑鞋、安全带等个人防护装备。
2. 安全教育和培训:对施工人员进行安全教育和培训,使其了解施工过程中的安全风险和措施,并具备应急处理能力。
3. 定期检查和维护:定期检查桁架安装情况,及时发现并处理隐患,确保桁架的安全可靠。
四、施工后的清理和验收1. 清理现场:施工完成后,对施工现场进行清理工作,包括废弃物的清运和设备的归还等。
2. 验收工作:由相关部门对桁架工程进行验收,确认其符合设计要求和相关标准。
3. 缺陷处理和保养:如有桁架缺陷,要及时进行处理和修复。
同时,制定桁架的定期保养计划,对其进行保养和维护,延长使用寿命。
综上所述,桁架工程施工方案包括施工前的准备工作、桁架的安装、施工过程中的安全措施和施工后的清理和验收等内容。
通过科学的施工方案和严格的施工管理,确保桁架工程的施工质量和安全性。
钢管桁架吊装方案
![钢管桁架吊装方案](https://img.taocdn.com/s3/m/0f4135f8cf84b9d529ea7a08.png)
钢结构工程管桁架吊装方案编制人:审核人:审批人:年月日目录一、编制依据二、工程概况三、方案依据四、吊装施工步骤五、吊装施工准备六、主桁架(HJ1)的吊装七、吊装程序及方法八、施工技术措施九、安全技术措施十、施工班组分配为了安全顺利做好工作,确保人员、桁架、机械的安全,保证按期完成吊装任务,我司根据对工程的了解和现场勘察,通过对吊装机具性能的精心演算和施工模拟,制定出如下吊装方案。
一、编制依据1、《钢结构安装手册》2、《钢结构工程施工质量验收规范》GB50205—20013、《建筑钢结构焊接规程》JGJ81—914、《高层民用建筑钢结构技术规程》JGJ99—985、《建筑工程施工质量验收统一标准》GB50300—20016、《建筑施工高处作业安全技术规范》JGJ80—917、《建筑工程施工现场供用电安全规范》GB50194—938、《工程测量规范》GB50026—939、《建筑施工安全检查标准》JGJ95—9910、《钢结构高强螺栓连接的设计、施工验收规范》JGJ82—91二、工程概况1、工程名称:横店圆明新园春苑蒙古包大舞台工程2、工程地点:横店圆明园新圆春苑3、工程内容:主桁架胎模的建立,有胎模图,16榀主桁架的拼装与吊装(包括HJ1、HJ2、HJ3、HJ4),次桁架的拼装与吊装(包括HJ5、HJ6、HJ7),支撑桁架的散装,附设1个主支撑和2个次支撑(吊装必备有制作图),顶帽的散装。
三、方案依据1、因考虑到本蒙古包工程高度较高,范围较大,需要搭吊与汽车吊同时配合进行,塔吊主要吊装在塔吊范围内能吊的小杆件(杆件重量不超过1吨),以及较高部分的小杆件(顶帽部分)这样能既然经济高效地完成本工程吊装,汽车吊的计划安排,主桁架的拼装用2台25吨吊车,主桁架吊装用2台50吨的吊车能满足施工的要求。
2、因蒙古包工程的最大吊装难度在于主桁架HJ1,整体长度67米,重量26吨,吊装高度32米,而现场条件最长只有54米空间,因此,只有分两段拼装,可一段拼装32米,一段拼装35米,上下弦的连接应互相错开2米,这样每段重量只有十几吨,用2台50吨吊车完全可以满足吊装要求。
管桁架工程施工方案
![管桁架工程施工方案](https://img.taocdn.com/s3/m/84de8389d05abe23482fb4daa58da0116c171ffe.png)
管桁架工程施工方案一、工程概述本项目为某大型工业厂房的管桁架结构施工,主要用于支撑厂房内的重型设备。
桁架结构采用无缝钢管焊接而成,主要包括主桁架、次桁架和支撑桁架等部分。
整个结构跨度为100米,高度为40米,长度为200米。
工程地点位于某工业区。
二、施工准备1. 人员组织:组建专业的施工队伍,包括施工管理人员、技术人员、焊工、吊车司机等。
对施工人员进行安全教育和技术培训,提高施工安全意识和技能水平。
2. 施工材料:根据设计图纸和工程量清单,提前采购无缝钢管、连接件、焊接材料等所需材料,并进行质量检验。
3. 施工设备:配置足够的施工设备,包括焊接设备、吊车、叉车、锯床、砂轮机等。
并对设备进行维修保养,确保设备正常运行。
4. 施工图纸及技术文件:熟悉并研究施工图纸和技术文件,了解桁架结构的构造、安装要求及注意事项。
5. 施工现场准备:平整场地,设置施工临时设施,包括临时道路、临时仓库、施工用水用电等。
三、施工流程1. 施工放样:根据设计图纸,在现场进行施工放样,标出桁架结构的安装位置。
2. 预拼装:在地面上进行桁架结构的预拼装,按照设计要求进行节点连接,检查焊接质量,确保结构尺寸和稳定性。
3. 桁架吊装:采用吊车将预拼装好的桁架结构逐节吊装至设计位置,安装连接件,进行高空焊接。
4. 支撑桁架安装:根据设计要求,安装支撑桁架,并与主桁架连接牢固。
5. 整体检查与调整:对整个桁架结构进行整体检查,调整桁架的垂直度和水平度,确保结构安装准确。
6. 焊接验收:对焊接部位进行验收,检查焊接质量,确保焊接牢固、无裂缝。
7. 防腐与防护:对桁架结构进行防腐处理,涂刷防锈漆,并进行适当防护。
四、施工注意事项1. 施工安全:加强施工现场的安全管理,严格遵守安全操作规程,确保施工人员的人身安全。
2. 质量控制:严格把控施工质量,确保桁架结构的安装尺寸、焊接质量符合设计要求。
3. 进度控制:合理安排施工进度,确保工程按时完成。
管桁架吊装方案
![管桁架吊装方案](https://img.taocdn.com/s3/m/efd587755627a5e9856a561252d380eb629423b5.png)
管桁架吊装方案随着建筑行业的发展,越来越多的大型建筑需要进行吊装操作,其中管桁架吊装方案是一种非常常见的方案。
本文将详细介绍管桁架吊装方案的具体内容。
一、管桁架吊装方案的概述管桁架是一种由钢管组成的网状结构,常用于建筑施工中的搭建和支撑。
管桁架吊装方案主要用于在建筑现场进行大型构件的吊装作业,保证吊装操作的安全和高效。
二、管桁架吊装前的准备工作在进行管桁架吊装前,需要进行一系列的准备工作,包括但不限于以下内容:1. 确定吊装的具体位置和高度,以及吊装的施工时间;2. 进行现场勘察,评估现场环境的安全性,确定吊装所需的设备和工具;3. 确定吊装人员的配备和培训;4. 制定详细的吊装方案计划,包括吊装过程中的安全保障措施、风险评估以及应急预案。
三、管桁架吊装的具体操作步骤1. 确定起吊点和吊装点,并在吊装点处搭建吊装架;2. 使用起重机将管桁架吊装到预定的高度,并进行水平调整,确保吊装的平稳和安全;3. 安装连接件,将吊装好的管桁架与建筑物进行连接;4. 进行吊装点和连接点的检查,确保连接牢固和吊装稳定;5. 拆除吊装架和起重设备,完成吊装作业。
四、管桁架吊装过程中的安全措施在进行管桁架吊装过程中,必须严格遵守相关的安全规定和操作规程,确保吊装过程的安全性。
以下是一些常见的安全措施:1. 使用合格的起重机和吊装设备,并确保其经过定期检测和维护;2. 指定专人负责吊装操作,并保持与吊装人员的有效沟通;3. 使用防滑且符合安全标准的吊装平台和工作平台;4. 减少施工现场的人员和车辆通行,确保吊装区域的安全;5. 根据实际情况选择合适的吊装速度和吊装角度,避免意外发生;6. 安装防护栏杆和安全网,确保施工人员的人身安全。
五、管桁架吊装方案的优势和应用范围管桁架吊装方案具有许多优势,逐渐成为各类工程施工的首选方案。
以下是一些主要的优势和应用范围:1. 便于搭建和拆卸,节省施工时间和成本;2. 结构坚固,能够承受较大的重量和力度;3. 高度可调节,适应不同高度和角度的施工需求;4. 适用于各种建筑施工,如桥梁、体育馆、临时搭建结构等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
天津京蓟圣光万豪酒店钢结构工程管桁架吊装方案编制人:审核人:审批人:二O一三年三月二十日目录一、编制依据二、工程概况三、方案依据四、吊装施工准备五、吊装施工方法(一)、吊车的选择与计算六、吊装程序及方法七、施工技术措施八、安全技术措施九、施工组织施工人员分配十、吊车性能表(25吨)及吊装现场、吊装位置分布图为了安全顺利做好天津京蓟圣光万豪酒店管桁架吊装工作,确保人员、桁架、机械的安全,保证按期完成吊装任务,我司根据对工程的了解和现场勘察,通过对吊装机具性能的精心演算和施工模拟,制定出如下吊装方案。
一、编制依据1、《钢结构安装手册》2、《钢结构工程施工质量验收规范》GB50205—20013、《建筑钢结构焊接规程》JGJ81—914、《高层民用建筑钢结构技术规程》JGJ99—985、《建筑工程施工质量验收统一标准》GB50300—20016、《建筑施工高处作业安全技术规范》JGJ80—917、《建筑工程施工现场供用电安全规范》GB50194—938、《工程测量规范》GB50026—939、《建筑施工安全检查标准》JGJ95—9910、《钢结构高强螺栓连接的设计、施工验收规范》JGJ82—91二、工程概况1.工程名称:天津京蓟圣光万豪酒店工程2.工程地点:天津蓟县3.工程内容:二榀主桁架吊装及部分次桁架吊装就位任务。
其中一榀三角桁架重量17吨/榀、桁架之间次梁重量约0.7T~2.8T/榀。
三、方案依据由于二榀桁架安装在高为10.385m,如采用1台50T汽车吊吊装难度不是太大,设计规定的吊车完全满足吊装要求,为保证吊装的安全进行,我司与吊装公司反复研究决定采用2台25T汽车吊进行吊装,以便更安全有效完成吊装任务。
具体机械、索具见下表:四、吊装施工准备桁架吊装前,主体结构必须施工完毕,并且经检验合格。
吊装前,起重机所行走的路线和支车的位置必须压实平整好,以确保吊装的顺利进行,起重机吊装工作范围内的障碍物必须预先清除。
吊装施工时使用的钢丝绳、索具、撬棒、卡环、包角、道木等应该准备齐全,并达到施工使用要求。
吊装前,安装施工人员根据桁架及次梁的实际尺寸,对吊装施工中垂直空间内影响和阻碍吊装的物体拆除清理干净。
吊装前,根据现场实际情况和施工机械的现状,编制合理的吊装施工方案。
组织参加作业的施工人员对方案进行学习,掌握吊装方法和技术要求。
五、吊装施工方法(一)、吊车的选择与计算吊装机械主要是保证桁架及次梁在一定重量下起升、旋转、变幅的安全需要。
正确合理的选择吊装机械也是保证安全作业,提高工作效率的重要前提。
本次工程桁架外形尺寸细长,我们以变幅最远的7和9轴进行对吊车的选择和计算,因为所选的吊车能满足难度最大的桁架及次梁的吊装就能满足难度较小的桁架及次梁的吊装。
我们根据已经掌握的现场情况并经过全方位考虑,为了施工的绝对安全,也为了客户的经济利益,决定采用二台25吨吊车方法对桁架进行吊装作业。
查阅汽车液压式起重机主臂工况额定起重量表和工况载荷作业曲线图得出一台25吨汽车起重机主臂长17.3米,回转半径5米,额定起重量12.2吨。
根据公式:P=A×P1>QP—起重机起吊重量A—起重机联合抬吊平衡系数A=0.9P1—25吨起重量12.2吨Q—桁架重量17吨P=0.9×12.2吨x2=21.96吨>Q(二台25吨吊机同时分担17吨桁架)所选吊车不但起重量满足要求且在吊装过程中不存在扛杆现象,选取的平衡系数也比较大,在作业中能做到绝对安全,所以所选起重机符合施工要求。
据我方人员对现场的了解,桁架支座的高度10.385米,鉴于这种情况,需要工地配合我方施工人员对场地进行整理并达到吊车作业要求,以便更好、更安全地进行施工,具体的可根据现场实际情况确定。
六、吊装程序及方法1.吊车进场,选择最佳位置支车。
2.按方案计算的结果,选择吊装索具和吊装用的其他工具。
3.吊车落钩挂绳,根据选择好的吊点绑扎好钢丝绳,做好吊装前的准备工作。
4.待吊车的承重达到设备重量的80%时,停止吊装,检查吊车支腿有无异常、吊车支腿处地基的沉降情况、工索具受力情况、确认无异常情况后起吊。
5.待桁架吊离地面200mm后,停止起吊,检查吊车单车承重是否与计算方案相符,若相符则接着起吊;若不相符,在起重机性能满足的条件下并取得业主和监理单位认可的情况下接着吊装,否则停止吊装。
6. 起吊:就是将桁架吊升到设计安装位置上的操作。
一切就绪后,正式起吊,桁架平稳上升,起重机根据实际情况起钩、旋转、变幅。
待桁架接近安装位置时,吊车调整角度,把桁架往安装位置的上方送,位置合适后,施工人员配合好司机和指挥,使吊车平稳落钩,让桁架落到轴线、标高均符合设计好的安装位置上。
如不合乎要求,起重机微调角度进行桁架水平或垂直方向上的调整。
待安装人员确定对桁架固定好后,松钩、解绳,然后进行下一个桁架的吊装。
七、施工技术措施1.吊车进场前,应先请司机勘察现场、道路等,并与参加吊装人员商议起吊注意事项及吊装程序。
2.根据现场情况和吊装要求,将桁架运输倒运到起吊位置。
3.吊装索具应专人负责检查,并做好检查纪录。
4.吊装前应对设置好的全部吊装索具按照国家有关规定的要求进行全面维修检查。
5.起重机支立及行走范围内的地面应回填、平整、压实,以利于吊装过程顺利进行。
6.在施工中,如需吊装索具代用,必须经过研究并征的有关人员的同意后方可使用,并作好纪录。
7.吊装施工中,为保证每台起重机重量分配与计算方案相符,吊装施工人员应对桁架进行试吊,经试吊重量分配与计算相符后,再进行吊装作业。
8.吊装施工中,起重指挥、起重机司机须随时保持联系,并做到协调一致,不得出现起重机超载情况。
9.吊装桁架前应检查捆绑是否平稳、牢固,不得在桁架上堆放或悬挂零星物件。
桁架起吊平移前,其底部与所跨越的障碍物之间应有30厘米以上的净空。
起吊就位放稳后,未经指挥人员同意不得松钩。
10.使用的撬棒、卡环、钢丝绳等吊装索具应有合格证,吊装索具应受力均匀、无断丝、扭结、弯折、压扁、磨损、腐蚀或者电弧作用引起的损坏等现象。
11.钢丝绳在使用过程中,不得与桁架、构件的棱角直接接触,如果接触必须垫衬半圆管。
12.吊装时有执行指挥发布指挥信号,信号应交底清楚,分工明确,发布信号和传递信号要统一、清晰、准确、及时。
13.正式吊装前要进行试吊,试吊时,桁架吊离地面100mm至200mm,检查各部位情况合格后方可正式吊装,如果试吊实际重量超过设计重量,应该采取措施,在起重机性能满足的情况下,经过业主,监理单位认可后可以继续吊装,如果起重机性能不能满足,应立即停止吊装。
14.在遇到4级以上风力天气情况吊装时,对于桁架吊装过程中所设稳定用溜绳要增加,溜绳操作人员也要增加,保证风力突然增大时的稳定及吊装安全。
八、安全技术措施1.吊装前施工技术负责人必须依据吊装方案向参加方案实施的全体施工人员进行认真仔细的技术交底,做到各岗位人员熟悉方案内容,明确单项作业职责和任务。
2.在施工的全过程中施工人员必须做到分工具体,明确职责。
在整个吊装过程中,要切实遵守现场秩序、服从命令、听指挥,不得擅自离开工作岗位。
3.吊装施工现场设立警戒区,并做出明显标识,设定监护人监护,无关人员不得入内。
4.吊装过程中,应统一信号,施工人员均须熟悉信号,以便各岗位协调动作。
5.吊装前应了解天气情况,不允许在雪天,夜间以及五级以上风力的情况下吊装作业。
6.在吊装过程中吊起的桁架不得长时间空中停留,如必须停留,应采取可靠措施,未经现场施工人员许可不得在吊装物底部和周围以及受力索具附近停留或者通过。
7.在施工过程中,如需要利用构筑物系结索具者,必须经过验算并能安全承受,经有关方面同意后,方可使用,同时要垫衬木板等保护物,以维护构筑物索具不受损伤。
8.施工人员必须严格遵守吊装方案及程序,服从指挥。
9.吊装前应组织安全部门、技术部门、调度部门等相关部门共同进行全面检查,经过检查合格后,方可起吊。
10.方案实施过程中,必须讲究科学态度,严格执行方案,没有征得有关人员同意的前提下,不得任意更改方案。
11.在高处指挥时,指挥人员应该严格遵守高空作业的安全要求。
12.当指挥人员不能同时看见起重机司机和负载时,应站到能看见起重机司机一侧,并增设中间指挥人员传递信号。
13.指挥人员在发出吊钩或负载下降信号时,应保护负载降落地点的人身及设施安全。
14.吊装施工人员须听从指挥人员的指挥,发现不安全情况时及时通知指挥人员。
15.吊装施工时,起重机械不得超负荷作业。
16.施工过程中,要作好现场清理,保持现场整洁,以利现场施工。
17.现场辅助人员及设施应该随时待命,发现问题及时处理。
18.对违反安全施工有关规定,立即停止施工,限期整改并按照规定予以处罚。
19.在重点部位配备足够数量的消防设施,做好防火减灾的预防工作。
20.施工用料及其它材料用完后应及时清理回收,不乱仍、乱放。
21.高空作业,所用材料应堆放稳妥,所用工具应随手装入工具袋内,防止坠落伤人。
22.不得将工具及材料自上往下或者自下往上投掷,应该用绳系牢固后往下或者往上吊送,吊运过程中,吊物的垂直下方不得站人。
九、施工组织施工人员分配起重组吊车进场前施工准备没,执行指挥命令,进行吊装工2作。
安装组基础处理,桁架安装找正。
4物资供应组材料等物资的供应2后备辅助突发事件处理,现场服务2十、吊车性能表(25吨)及吊装现场、吊装位置分布图25吨汽车起重机起重性能表(主臂)1011 2台25吨汽车起重机现场布置图管桁架梁为倒三角型结构,截面简图如下吊机位置吊机位置20002900主桁架梁上弦杆Φ245×20 桁架梁上弦横杆Φ159×8主桁架梁下弦杆Φ273×20桁架梁腹杆 Φ114×4主钢丝吊钩15.5013.00吊装时,采用四根钢丝绳在节点处进行,其工况见下图40米跨度桁架梁吊钩吊钩12。
