广州数控指令代码大全广州数控指令代码大全2011-01-31 02:13GSK980TA/D编程教材《一》编程的基本概念《二》常用G代码介绍《三》单一固定循环《四》复合型固定循环《五》用户宏程序《六》螺纹加工《七》T代码及刀补《八》F代码及G98、G99《九》S代码及G96、G97（注意：本教材仅供学习参考，实际操作编程时应以广数GSK980T车床数控系统使用手册为准）2007年9月《一》编程的基本概念:一个完整的车床加工程序一般用于在一次装夹中按工艺要求完成对工件的加工，数控程序包括程序号、程序段。

（一）程序号：相当于程序名称，系统通过程序号可从存储器中多个程序中识别所要处理的程序，程序号由字母O及4位数字组成。

（二）程序段：相当于一句程序语句，由若干个字段组成，最后是一个分号（；）录入时在键入EOB键后自动加上。

整个程序由若干个程序段构成，一个程序段用来完成刀具的一个或一组动作，或实现机床的一些功能。

（三）字段（或称为字）：由称为“地址”的单个英语字母加若干位数字组成。

根据其功能可分成以下几种类型的字段：▲程序段号：由字母N及数字组成，位于程序段最前面，主要作用是使程序便于阅读，可以省略，但某些特殊程序段（如表示跳转指令的目标程序段）必须标明程序段号。

为了便于修改程序时插入新程序段，各句程序段号一般可间隔一些数字（如N0010、N0020、N0030）。

▲准备功能：即G代码，由字母G及二位数字组成，大多数G 代码用以指示刀具的运动。

（如G00、G01、G02）▲表示尺寸（坐标值）的字段：一般用在G代码字段的后面，为表示运动的G代码提供坐标数据，由一个字母与坐标值（整数或小数）组成。

字母包括：表示绝对坐标：X、Y、Z表示相对坐标：U、V、W表示园心坐标：I、 J、 K(车床实际使用的坐标只有X、Z，所以Y、V、J都用不着)▼表示进给量的字段：用字母F加进给量值组成，一般用在插补指令的程序段中，规定了插补运动的速度。

数控车床指令代码大全

数控车床指令代码大全[转]数控车床指令代码大全作者 : 刘江河数控车床指令代码大全1. F功能F功能指令用于控制切削进给量。

在程序中，有两种使用方法。

(1)每转进给量编程格式G95 F~F后面的数字表示的是主轴每转进给量，单位为mm/r。

例：G95 F0.2 表示进给量为0.2 mm/r。

(2)每分钟进给量编程格式G94 F~F后面的数字表示的是每分钟进给量，单位为mm/min。

例：G94 F100 表示进给量为100mm/min。

2. S功能S功能指令用于控制主轴转速。

编程格式S～S后面的数字表示主轴转速，单位为r/min。

在具有恒线速功能的机床上，S功能指令还有如下作用。

(1)最高转速限制编程格式G50 S～S后面的数字表示的是最高转速：r/min。

例：G50 S3000 表示最高转速限制为3000r/min。

(2)恒线速控制编程格式G96 S～S后面的数字表示的是恒定的线速度：m/min。

例：G96 S150 表示切削点线速度控制在150 m/min。

(3)恒线速取消编程格式G97 S～S后面的数字表示恒线速度控制取消后的主轴转速，如S未指定，将保留G96的最终值。

例：G97 S3000 表示恒线速控制取消后主轴转速3000 r/min。

3. T功能T功能指令用于选择加工所用刀具。

编程格式T～T后面通常有两位数表示所选择的刀具号码。

但也有T后面用四位数字，前两位是刀具号，后两位是刀具长度补偿号，又是刀尖圆弧半径补偿号。

例：T0303 表示选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值。

T0300 表示取消刀具补偿。

4. M功能M00：程序暂停，可用NC启动命令（CYCLE START）使程序继续运行；M01：计划暂停，与M00作用相似，但M01可以用机床“任选停止按钮”选择是否有效；M03：主轴顺时针旋转；M04：主轴逆时针旋转；M05：主轴旋转停止；M08：冷却液开；M09：冷却液关；M30：程序停止，程序复位到起始位置。

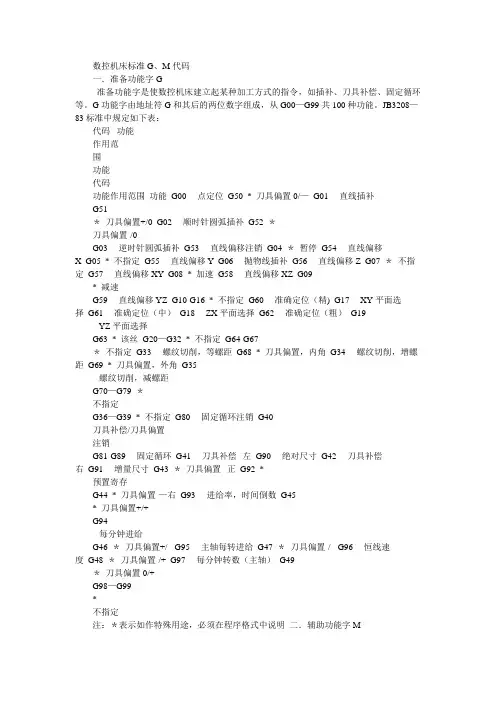

数控编程G、M、T、S代码大全
