0 . 889 f 2 . 51246 R
来自百度文库
第一章 简 介
• 其强度误差区间为：平均相对误差（δ）±5.398%；相对标准 差（er）6.665%；相关系数(r):0.833 0 . 0222 R • 指数方程为：
f 27 . 1427 e
•
其强度误差区间为：平均相对误差（δ）±6.096%；相对标 准差（er）8.026%；相关系数(r):0.733 2 • 抛物线方程为： f 18 . 97 0 . 9519 R 0 . 0059 R • 其强度误差区间为：平均相对误差（δ）±6.090%；相对标 准差（er）7.968%；相关系数(r):0.764 • 通过分析比较，幂函数的相惯性较好，误差较小，最后采用幂 函数曲线方程为高强混凝土的测强曲线方程。
1 . 9 4 0 0( 0 . 0 1 7 3 d ) f 0 . 0 3 4 4 8 8 R 1 0
第一章 简 介
• 1.2 泵送混凝土数学模型的建立及回归方程 • 通过对泵送混凝土9843个实验数据，进行回归得到 • 幂函数曲线方程为： 1 . 9 4 0 0( 0 . 0 1 7 3 d )
第一章 简 介
• 2 有待继续研究的问题 • 2.1. 碳化深度的测试方法及对检测混凝土抗压强度的影响 • 目前用于测量混凝土碳化深度的方法是“酚酞法”，这是一个间接测试混 凝土碳化深度的方法，“酚酞法”测量的是混凝土的碱度，并不是碳化深 度，而我们却把它当作混凝土的碳化深度，通常情况下，这种测试方 法是没有问题的。但在实际工程中，由于酸性脱模剂的使用、气候环 境的影响、养护不当及外加剂和掺合料的大量加入等原因都可能会使 混凝土表面“碱度”降低而出现“假性碳化”和“异常碳化”的现象，尤其在 目前的泵送混凝土中表现得尤为突出。这正是回弹法要研究和解决的 技术难点之一。 • 2.2. 测试角度和测试面对检测混凝土抗压强度的影响 • 原规程规定：非水平方向检测混凝土非浇筑面侧面时，可对回弹区间 进行修正。修正的依据是通过数学计算和瑞士、罗马尼亚的有关资料 而来的。经过几十年使用证明，这种修正得出的结果有时相差会很大 ，尤其是泵送混凝土，差别更大。由于泵送混凝土和高强混凝土受其 成型工艺、养护制度、环境条件的影响很大，而这种影响又存在不确 定性，难以掌握其规律性。因此，对于泵送混凝土，这次规定应水平 检测浇筑面的侧面，而不应测试面的修正。
回弹法检测混凝土强度讲 稿
第一章 简 介
《回弹法检测混凝土抗压强度技术规程》JGJ/T23， 1985年首次颁 布，后又经1992年和2001年两次修定。2001年修订时给出了碳 化深度小于2mm，抗压强度小于55MPa时泵送混凝土的修正值 。但当碳化深度大于2mm时，只能用钻芯取样或同条件试块进 行修正。 • 2008年8月5日在西安成立了《回弹法检测混凝土抗压强度技术 规程》JGJ/T23-2011编制组。2010年5月通过审查。2011年5 月3日住房和城乡建设部正式批准颁布将于2011年12月1日实施 。 • 1. 本次修订的主要技术内容是： 1).增加了数字式回弹仪的技术要求; 2).增加了泵送混凝土测区强度换算表； 3).对测区强度修正时将原来采用的修正系数改为修正量。 • 1.1数字式回弹仪的技术要求 • 数字式回弹仪应带有指针直读示值系统。数字显示的回弹值与 指针直读示值相差不应超过1。
• 第四节 数字式回弹仪 • 数字回弹仪通过传感器技术实现检测数据自动采样，并自动存储 检测数据、进行后续数据处理、计算及显示等；它还可以通过数 据接口把所存储的检测数据传输到微电脑中，实现检测报告自动 编制及检测数据信息化处理等。数字回弹仪是回弹仪技术和应用 的发展方向。
第一章 简 介
• 1.3. 高强混凝土的检测 • 1.3.1.高强回弹仪的选用 • 高强回弹仪有4.5J、5.5J和9.8J。本次高强混凝土试验选用 标称能量为5.5J的回弹仪。标称能量为9.8J的回弹仪能量太 大，仪器笨重，人们操作时太费力，不方便，所以未采用， 也未进行相关的实验研究。 • 1.3.2. 高强混凝土数学模型的建立及回归方程 • 本次实验共取得高强混凝土实验数据4313个，按照最小二乘 法的原理，通过对实验数据的回归而到 • 幂函数曲线方程为：
f 0 . 0 3 4 4 8 8 R1 0
• 其强度误差值为：平均相对误差（δ）±13.89 %；相对标准 差（er）17.24 %；相关系数(r)：0.878。 • 指数方程为： 0 . 0535 R 0 . 0444 d
f 5 . 1392 e
•
其强度误差值为：平均相对误差（δ）±14.31 %；相对标 准差（er）17.69 %；相关系数(r)：0.870。 • 通过分析比较，最后采用幂函数曲线方程为泵送混凝土的测 强曲线方程。
第一章 简 介
• 2.3.高强混凝土检测技术 • 高强混凝土检测应该采用能量较大的回弹仪，目前，我国高强 混凝土回弹仪有三种型号，究竟采用何种回弹仪来制定全国统 一曲线，还需要对各种类型的回弹仪进行全面系统的分析比较 。 • 2.4.新型回弹仪的研究与应用 • 国外已有企业根据“能量系数”原理，采用光电子系统研制出 的新型回弹仪。这种回弹仪的特点：其一是不受重力影响，与 冲击方向无关，所以无需弹击角度的修正；其二是不受摩擦力 的影响，指针摩擦力对传统回弹仪的测试精度产生重大影响， 因此，要不断地进行保养和检定。
第二章 回弹仪

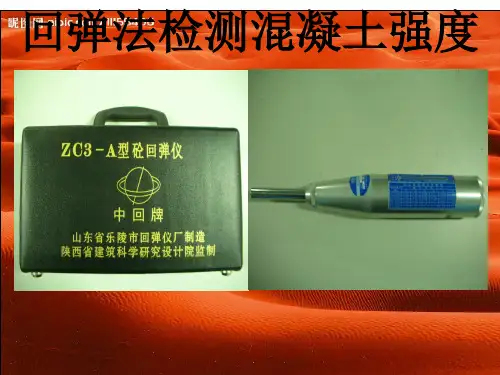

• 第一节 回弹仪的分类 • 回弹仪按照弹击能量和用途可分为重型、中型和轻型三种类 型，六种规格。其中轻型回弹仪可用于水泥砂浆和普通烧结 粘土砖的抗压强度检测，中型和重型用于混凝土抗压强度的 检测。 • • 第二节 回弹仪的主要技术参数 • 1、回弹仪的弹击能量 • 2、弹击拉簧的刚度系数、工作长度、拉伸长度 • 4、弹击锤的质量与回弹仪的钢砧回弹值 • 5、指针滑块摩擦力 • 6、弹击杆球面半径 • 第三节 回弹仪的构造及工作原理 • 现在应用的回弹仪主要是指针直读式和数字式回弹仪，它们 是通过测定和读取回弹仪上的回弹值即位移值，通过对位移 值及其它参数的计算和处理来推定被测混凝土的抗压强度值 的。
