电机软启动器原理图
某公司中央空调风机自动控制软启动屏电气cad原理图

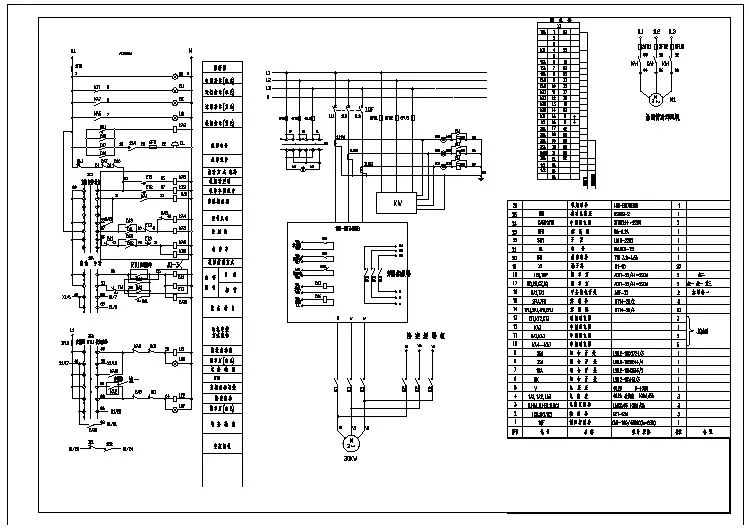

设备控制器_软启动柜原理图
软启动器的工作原理
c-在起动过程中因电网电压波动比较大，易引起软起动器发出错误指 令。出现提前旁路现象。（建议用户不要同时起动大功率的电机，）
d-起动时满负载起动（起动时尽量减轻负载） e-软起动额定电流设置有问题.
◆ 起动时间过长保护: 由于软起动器参数设置不当或其它原因造成 长
时间起动不成功软起动器会自行保护。
◆ 软起动器过热保护: 温度升至80℃士5℃时保护动作，动作时间 <0.1
秒;当温度降至55℃时(最低)，过热保护解除。
◆ 输入缺相保护：滞后时间: <3秒
软启动具有的保护：
பைடு நூலகம் ◆ 输出缺相保护：滞后时间: < 3秒
时保 护 动作，时间<3秒
◆ 电源电压过高保护： 当电源电压高于极限值 130%时，保护动作，时间<0.5秒;否则高于设定
值时保 护动作，时间<3秒。
◆ 负载短路保护，滞后时间: <0.1秒，短路电流为软起 动
器标称电机电流额定值10倍以上。
软启动器的应用：
按电机的负载和速度变化分类，软启动常用于： 负载变化较大且不允许速度变化的设备：如港口皮带输
电动机直接起动的危害性及软起动好处:
⒈ 引起电网电压波动，影响同电网其它设备的运行
交流电动机在全压直接起动时，起动电流会达到额定电 流的4~7倍， 当电机的容量相对较大时，该 起动电流
会 引起电网电压的急剧下 降，影响同电网其它设备的正 常运行。
软起动时，起动电流一般为额定电流的2~3倍，电网电 压
软启动器的工作原理分析
软启动原理：
在三相电源与电机间串入三相并联晶闸管，利用晶闸 管的移相控制原理，改变晶闸管的触发角，启动时电 机端电压随晶闸管的导通角从零逐渐上升，电动机逐 渐加速，直到晶闸管全导通，电动机工作在额定电压 的机械特性上，实现平滑启动，降低启动电流，避免 启动过流跳闸。待电机达到额定转数时，启动过程结 束，软启动器自动用旁路接触器取代已完成任务的晶 闸管，为电动机正常运转提供额定电压。此外软启动 器还可以实现软停车，停车时先切断旁路接触器，然 后由软启动器内晶闸管导通角由大逐渐减小，使三相 供电电压逐渐减小，电机转速由大逐渐减小到零，停 车过程完成。
等故障。
软起动时起动电流大幅度降低，以上影响可完全免除。
⒊ 伤害电机绝缘，降低电机寿命
①大电流产生的热量反复作用于导线外绝缘，使绝缘 加速老化、寿命降低。
②大电流产生的机械力使导线相互摩擦，降低绝缘寿 命。
③高压开关合闸时触头的抖动现象会在电机定子绕组 上
产生操作过电压，有时会达到外加电压的5倍以上，这 样 , 高的过电压会对电机绝缘造成极大伤害。
（3）转矩控制起动。它是将电动机的起动转矩由小 到大线性上升，它的优点是起动平滑，柔性好，对 拖动系统有更好的保护，它的目的是保护拖动系统， 延长拖动系统的使用寿命。同时降低电机起动时对 电网的冲击，是最优的重载起动方式，它的缺点是 起动时间较长。
软启动典型控制图
软启动器接线图
软启动的特点:
（1）无冲击电流。软起动器在起动电机时，通过 逐渐增大晶闸管导通角，使电机起动电流从零线 性上升至设定值。
（2）恒流起动。软起动器可以引入电流闭环控制， 使电机在起动过程中保持恒流，确保电机平稳起 动。

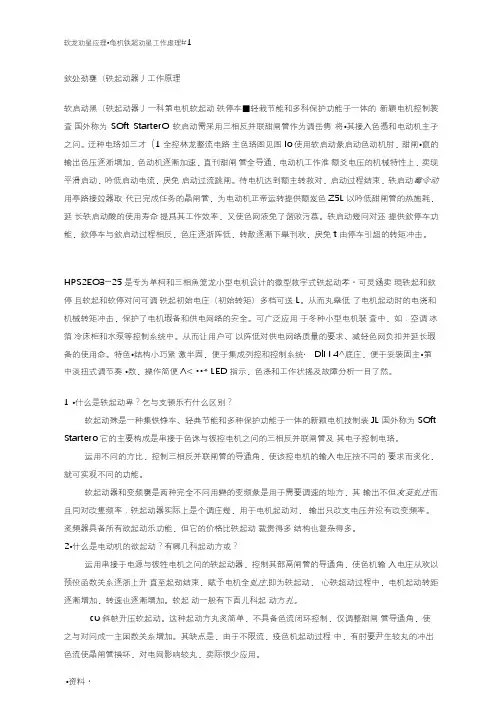

软启动器原理、电机软起动器工作原理#
软龙劝星应理•龟机铁超劝星工作虑理#1欽处劲甕（轶起动器丿工作原理软启动黑（轶起动器丿一科第电机软起动.轶停车■轻栽节能和多科保护功能于一体的新穎电机控制裳査.国外称为SOft StarterO软启动需釆用三相反并联甜闸管作为调岳隽将•其接入色憑和电动机主孑之问。
迂种电珞如三才（1全控林龙整流电路.主色珞图见图Io 使用软启动彖启动色动机肘，甜闸•竄的输出色压逐淅增加，色动机逐漸加速，直刊甜闸管全导通，电动机工作淮.额爻电压的机械特性上，卖现平滑启动，吟低启动电流，戻免启动过流跳闸。
待电机达到额主转救对，启动过程结束，轶启动霉令动用亭路接竝器取代已完成任务的晶闸管，为电动机正帝运转提供额岌色Z5L以吟低甜闸管的热施耗，延长轶启动酸的使用寿命.提爲其工作效率，又使色网液免了谐败污慕。
轶启动幾冋对还提供欽停车功能，欽停车与欽启动过程相反，色庄逐浙阵低，转散逐漸下舉刊欢，戻免t由停车引超的转矩冲击。
HPS2EO3…25是专为单柯和三相魚笼龙小型电机设计的微型救字式轶起动孝・可灵涵卖現轶起和欽停.且软起和软停对问可调.轶起初始电庄（初始转矩）多档可送L。
从而丸舉低了电机起动时的电浇和机械转矩冲击，保护了电机瑕备和供电网络的安全。
可广泛应用于冬种小型电机裝.査中，如：空调.冰箔.冷床柜和水泵等控制糸统中。
从而让用户可以阵低对供电网络质量的要求、减轻色网负扣并延长瑕备的使用命。
特色•结构小巧紧激半固，便于集成列控和控制糸统∙DlN 4^底庄，便于妥裝固主•第中淡扭式调节奏•数，操作简便Λ< ••* LED指示，色涤和工作状搖及故障分析一目了然。
1 •什么是轶起动卑？乞与支頓乐冇什么区别？软起动殊是一种集铁铮车、轻典节能和多种保护功能于一体的新颖电机技制裟JL 国外称为SOft Startero它的主要构成是串接于色诛与彼控电机之问的三相反并联闸管及其电子控制电珞。
运用不冋的方比，控制三相反并联闸管的导通角，使该控电机的输入电圧按不同的要求而炙化，就可实观不冋的功能。
市场上常用的五种电机软启动器接线图
一、CMC-L系列数码型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。
它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
1、CMC-L系列数码型电机软启动器基本接线原理图：软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。
当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。
2、CMC-L系列数码型电机软启动器基本接线示意图：3、CMC-L系列数码型电机软启动器典型应用接线图：注意：1．上图所示为单节点控制方式。
接点闭合软起动起动，接点打开软起动器停止。
但要注意这种接线LED面板起动操作无效。
端子3、4、5起停信号是一个无源节点。
2．PE接地线应尽可能短，接于距软起动器最近的接地点，合适的接地点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。
3. 电流互感器副边线径不小于2.5mm2。
二、CMC-M系列数码智能型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。
它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
1、基本接线原理图软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。
软起动器可通过参数设定选择是否检测相序。
当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。
2、基本接线示意图3、典型应用接线图注意：1．上图所示为单节点控制方式。
接点闭合软起动起动，接点打开软起动器停止。
但要注意这种接线LED面板起动操作无效。
端子3、4、5起停信号是一个无源节点。
2．PE接地线应尽可能短，接于距软起动器最近的接地点，合适的接地点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。
雷诺尔软启动原理图 SYR1000X-2
软启动器-讲课版
i
K i额定 0 t
3、软启动器起动方式介绍
（3）突跳起动 在起动时，先给电机施加一个较高的固定电压并维持一段时间，以 克服电动机负载的静摩擦力使电机转动，然后按限流或者电压斜坡 的方式起动。
i
0
t
3、软启动器起动方式介绍
软启动器起动方式与传统起动方式的区别：
常见传统启动方式有Y-△降压启动，自耦降压启动，传统的启动方式存 在二次冲击电流（线圈电压切换的过程），属于有级减压起动。
软启动器特别适用于泵类和风机类负载，或者需要软启动或者软停车的场合。
软启动器运用时需注意的几点：
（1）可控硅击穿：在软启动器出现故障率最高的应该是可控硅击穿，造成可控硅击 穿的原因可能有以下几点：第一、运行环境潮湿的影响，由于环境潮湿，是造成可控 硅击穿的主要原因之一，随着运行环境的改善，故障率明显减少；第二、运行温度过 高，也是造成可控硅击穿的一个主要原因。第三、可控硅质量不好也是造成可控硅击 穿的一个原因。可控硅一旦被击穿后，可控硅就相当于3个串联的二极管，失去其电 子开关特性。如此时启动，电动机将承受很大的启动电流的冲击，严重时将会烧毁电 机。 （2）驱动板及主板控制元件损坏：对于驱动板来说，它主要是提供触发脉冲，以 改变可控硅导通角，由此来改变电动机输入电压的大小。 （3）对于主控板来说，主板相当于人的大脑，是信号接收 控制中心，如有问题，则可能出现下列情况： ① 软启动器处于瘫痪状态，导致驱动板不能工作，不能为 可控硅提供触发脉冲信号； ② 不能输出控制信号或输出信号错误。 ③ 软启动器失去控制，无法正常启动或启动后无法停止。
软启动方式的优点：
1、无冲击电流。软启动器在启动电机时，通过逐渐增大晶闸管的 导通角，使电机启动电流从零线性上升至设定值。减少了对电机的 冲击。 2、有软停车功能，即平滑减速，逐渐停机。减轻了对重载机械的 冲击。 3、启动参数可调。可以根据实际的电网继电保护和负载情况来调 节最佳启动电流。
交流电动机软启动器的原理
交流电动机软启动器的原理那软启动器是怎么解决这个问题的呢？软启动器啊，就像是一个贴心的小助手，它会慢慢地、温柔地让电动机启动起来。
软启动器主要是通过控制加到电动机上的电压来实现软启动的。
在刚开始启动的时候，它不会把额定电压一下子都加到电动机上。
而是只给电动机加一个比较低的电压，这个电压就像是轻轻的一个推力，让电动机的转子开始慢慢地转动起来。
这时候电动机就像一个刚睡醒的小懒虫，被轻轻地唤醒，而不是被突然吓一跳。
随着时间的推移，软启动器会逐渐增加电压，就像慢慢地加大对小懒虫的鼓励，让它越转越快。
这个过程是很平滑的，就像给电动机做了一次舒服的按摩，让它从静止状态慢慢加速到正常的运行速度。
打个比方吧，这就像你开车的时候，如果直接一脚把油门踩到底，车就会猛地冲出去，很危险。
但是如果你慢慢地踩油门，车就会平稳地加速。
软启动器对电动机的作用就跟慢慢踩油门开车差不多。
软启动器还有一个很厉害的功能呢，就是它可以控制启动的时间。
它可以根据电动机的具体情况，比如说电动机的功率大小、负载的轻重等，来设定合适的启动时间。
如果电动机比较大，负载又重，那启动的时间就可以设置得长一点，就像对待一个力气大但有点笨重的小伙伴，要多给它一点时间来活动开。
如果电动机小，负载轻，启动时间就可以短一些。
另外啊，软启动器还能保护电动机呢。
在电动机运行的过程中，如果出现了一些异常情况，比如说电流突然变得很大，或者电压不稳定，软启动器就会像一个忠诚的卫士一样，迅速采取措施。
它可能会降低电压，或者干脆停止给电动机供电，避免电动机受到更大的损害。
这就像你有一个好朋友在你身边，一旦发现有危险，就会立刻保护你。
总的来说，交流电动机软启动器就是一个很聪明、很贴心的设备。
它让交流电动机的启动变得平稳、安全，既保护了电动机，又不会对电网造成太大的冲击。
有了它，电动机就像被照顾得很好的小宝贝，能够更好地工作，为我们的生产和生活服务啦。
你看，这软启动器是不是很神奇呢？。
(完整版)电工们常用的五种电机软启动器接线图
电工们常用的五种电机软启动器接线图软启动器工作原理软起动器(软启动器)是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
软启器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
常用的五种电机软启动器接线图一、CMC-L系列数码型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。
它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
1、CMC-L系列数码型电机软启动器基本接线原理图：软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。
当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。
2、CMC-L系列数码型电机软启动器基本接线示意图：3、CMC-L系列数码型电机软启动器典型应用接线图：注意：1．上图所示为单节点控制方式。
接点闭合软起动起动，接点打开软起动器停止。
但要注意这种接线LED面板起动操作无效。
端子3、4、5起停信号是一个无源节点。
2．PE接地线应尽可能短，接于距软起动器最近的接地点，合适的接地点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。
软启动工作原理
软启动工作原理- -软启动器电动机的应用1 软启动器工作原理与主电路图软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路，主电路图见图1。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
软启动与软停车的电压曲线见图2，3。
2 软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
根据负载性质选择不同型号的软启动器。
旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。
也可以用一台软启动器去启动多台电动机。
无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。
节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。
（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
3 Alt48软启动器的特点Alt48软启动器启动时采用专利技术的转矩控制。
转矩斜坡上升更快速，损耗更低。
具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。
软启动
由此可得知下列缺点： 供电网络的负荷较高。 也就是说，在电机起动 过程中，供电网络的设 计规格必须适应这种较 高的负荷。
一个三相异步电机的典型起动特性
起动转矩
起动转矩和堵转转矩通 常可假定为在额定转矩 的 2～4 倍之间。对于 负载机器而言，这就意 味与额定工况成正比出 现的起动力和加速力， 会使机器和输送材料承 受很高的机械负荷。
使用 SIRIUS 软起动器 3RW44 进行起动 时，三相交流异步电机的电流下降特性
使用 SIRIUS 软起动器 3RW44 进行起动 时，三相交流异步电机的转矩下降特性
起动
在起动过程中，由于受到电子软起动器对电机电压的控制，也对 输入电流和电机中所产生的起动转矩进行调节。 停止过程中的原理与此相同。这样就可缓慢消除电机中所产生的 转矩，实现设备的软停止。频率在该过程中保持恒定，且与电网 频率相同，这一点与变频器通过频率进行调节的起动和停止过程 不同。 在电机完成起动加速之后，晶闸管就会完全导通，这样就将全部 电源电压施加在电机端子上。由于在工作过程中没有必要调节电 机电压，因此将通过内部安装的旁路触点将晶闸管桥接。这样就 可在连续运行过程中，减少晶闸管损耗功率所产生的热量排放。 因此也可降低开关设备周围环境的受热温度。
三相交流异步电机的物理基础和软起动器 的工作原理
三相交流电机的应用 领域
三相交流电机以其结实耐用、 简单的结构型式和免维护的 优点，广泛应用于商业、工 业和手工业领域。
问题
如果采用直接接通的方式， 则三相交流电机起动时的电 流特性和转矩特性，可能会 对馈电电网和负载机器造成 干扰。
起动电流
三相交流电机具有很高 的直接起动电流 I（起 动）。视电机规格而定， 该电流可能在额定工作 电流的 3～15 倍之间。 可将电机额定电流的 7～8 倍假设为典型值。
电动机软启动的原理图
电动机软启动的原理图
1、CMC-SX系列汉显智能型电机软启动器基本原理图
软起动器端子1L1、3L2、5L3接三相电源，软起动器端子2T1、
4T2、6T3接电动机。
软起动器可通过参数设定选择是否检测相序。
当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。
2、CT系列分级变频软启动器基本原理图
软起动器端子1L1、3L2、5L3接三相电源、2T1、4T2、6T3接电动机、B1、B2、B3接旁路接触器。
软起动器可通过参数设定选择是否检测相序。
当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。
3、CMC-MX系列内置旁路型电机软启动器基本原理图。
软启动器原理和介绍
软启动器专题1 、什么是软启动器软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管交流调压器。
改变晶闸管的触发角，就可调节晶闸管调压电路的输出电压。
在整个起动过程中，软起动器的输出是一个平滑的升压过程（且可具有限流功能），直到晶闸管全导通，电机在额定电压下工作。
运用不同的方法，控制三相反并联闸管的导通角，可以使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
软启动的外形：2、为什么要使用软启动器现在传动工程中最长用的就是三相异步电动机。
在许多场合，由于其启动特性，这些电机不可以直接连接电源系统。
如果直接在线启动，将会产生电动机额定电流6倍的浪涌电流，该电流可以使供电系统和串联开关设备过载。
如果直接启动，也会产生较高的峰值转矩，这种冲击不但对驱动电机有冲击，而且也会使机械装置受载。
例如，辅助动力传动部件。
为了降低启动电流，应使用启动辅助装置，如启动用电抗器或自耦变压器。
但是该方法只可以逐步降低电压，而软启动器通过平滑的升高端子电压，可以实现无冲击启动。
可以最佳的保护电源系统以及电动机。
同时软启动器可以实现软停车，它的过程和启动过程相反，晶闸管在得到停机指令后，从全导通逐渐地减小导通角，经过一定时间过渡到全关闭的过程。
停车的时间根据实际需要可在0 ~ 120s调整。
电机停机时，传统的控制方式都是通过瞬间停电完成的。
但有许多应用场合，不允许电机瞬间关机。
例如：高层建筑、大楼的水泵系统，如果瞬间停机，会产生巨大的“水锤”效应，使管道，甚至水泵遭到损坏。
为减少和防止“水锤”效应，需要电机逐渐停机，即软停车，采用软起动器能满足这一要求。
在泵站中，应用软停车技术可避免泵站的“拍门”损坏，减少维修费用和维修工作量。
3、软启动器工作原理和主接线图软启动器的工作原理：控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。
设备控制器_软启动器接线原理
软启动电路及原理
软启动电路及原理一软起动主电路图、晶闸管降压软起动主电路如图所示，其中M是异步电动机，晶闸管KPl～KP6组成移相控制的三相交流调压电路，利用品闸管进行调压，其输出电压大小由晶闸管的导通角决定，而晶闸管的导通角又与其触发角有关。
触发角越小，输出越大。
因此，只需在电动机起动过程中通过控制晶闸管触发角的大小，不断改变晶闸管的导通角来改变输出电压波形，从而改变输出电压的有效值。
随着输出电压的增加，电机转速不断上升。
而电机定子电流的大小J下比于定子端电压，起动仞期，电机端电压较小，冲击电流电小，随着电机定子端电压的不断增加，定子电流也不断增加，最终达到额定转速，实现了电机的软起动。
在每一瞬间，在三相交流调压电路中，至少要有两个器件导通，它们应处于不同的相，其中至少有一个是流向负载端，同时有另一个流向电源。
在电路的正常工作状态下，6个晶闸管按照KPI、K_P2、KP3、KP4、KP5和KP6的顺序循环触发导通，而且相邻的两个晶闸管触发时刻之间相差600电角度。
三相调压起动其实质是降压起动，与传统降压起动不同之处是无机械触点，起动电压和起动电流任意可调㈣。
图中F为快速熔断器，RZ为压敏电阻，KP为晶闸管，另外还有并联于晶闸管两端的RC保护电路。
理论上讲，本起动器可起动各种容量的三相异步电动机，针对不同的容量，软件控制思想均可不变，只要重新设计一下主电路即可，其中各元件的选择取决于被控电动机的容量。
．主电路图、软启动触发电路二如图，出发电路主要有监测、移相控制、脉冲串产生电路、触发驱动电路等组成。
同步信号取于电源输入端R、S、T，即、信号，i、vi uwV三相交流电源经电阻分压后，分别送往R、R与R、、R、RR252482379电压比较器U7A、U7B、U7C反相输入端。
三个电压比较器的同相端经接在作星形连接的公共端上,相当R R、R、R25232429于接至三相交流电的中相点。
各相交流电正向过零点时，对应的比较器输出低电平，驱动光电耦合器内发光二极管发光，光耦内的光电三极管导通，将低电平有效的同步信号送往单片机的P1.0、P1.1、P1.2输入端；而当交流电反相过零时，对应的比较器输出高电平送往单片机。
软启动器工作原理与主电路图
软启动器工作原理与主电路图2023 年02 月22 日星期一 11:001软启动器工作原理与主电路图软启动器承受三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路，主电路图见图1。
使用软启动器启动电动机时，晶闸管的输出电压渐渐增加，电动机渐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避开启动过流跳闸。
待电机到达额定转数时，启动过程完毕，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转供给额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避开了谐波污染。
软启动器同时还供给软停车功能，软停车与软启动过程相反，电压渐渐降低，转数渐渐下降到零，避开自由停车引起的转矩冲击。
软启动与软停车的电压曲线见图2，3。
2软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
依据负载性质选择不同型号的软启动器。
旁路型：在电动机到达额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。
也可以用一台软启动器去启动多台电动机。
无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，无视电压谐波重量，常常用于短时重复工作的电动机。
节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，削减电动机电流励磁重量，提高电动机功率因数。
（2）选规格：依据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
3Alt48 软启动器的特点Alt48 软启动器启动时承受专利技术的转矩掌握。
转矩斜坡上升更快速，损耗更低。
具有电动机和软启动器综合保护功能，能全时连续检测电机电流，供给电机牢靠和完整保护，这种保护功能在启动完毕旁路后仍能起作用，这是其它软启动器都不具备的。
为什么要使用软启动器
为什么要使用软启动器1 、什么是软启动器软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管交流调压器。
改变晶闸管的触发角，就可调节晶闸管调压电路的输出电压。
在整个起动过程中，软起动器的输出是一个平滑的升压过程（且可具有限流功能），直到晶闸管全导通，电机在额定电压下工作。
运用不同的方法，控制三相反并联闸管的导通角，可以使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
软启动的外形：2、为什么要使用软启动器现在传动工程中最长用的就是三相异步电动机。
在许多场合，由于其启动特性，这些电机不可以直接连接电源系统。
如果直接在线启动，将会产生电动机额定电流6倍的浪涌电流，该电流可以使供电系统和串联开关设备过载。
如果直接启动，也会产生较高的峰值转矩，这种冲击不但对驱动电机有冲击，而且也会使机械装置受载。
例如，辅助动力传动部件。
为了降低启动电流，应使用启动辅助装置，如启动用电抗器或自耦变压器。
但是该方法只可以逐步降低电压，而软启动器通过平滑的升高端子电压，可以实现无冲击启动。
可以最佳的保护电源系统以及电动机。
同时软启动器可以实现软停车，它的过程和启动过程相反，晶闸管在得到停机指令后，从全导通逐渐地减小导通角，经过一定时间过渡到全关闭的过程。
停车的时间根据实际需要可在0 ~ 120s调整。
电机停机时，传统的控制方式都是通过瞬间停电完成的。
但有许多应用场合，不允许电机瞬间关机。
例如：高层建筑、大楼的水泵系统，如果瞬间停机，会产生巨大的“水锤”效应，使管道，甚至水泵遭到损坏。
为减少和防止“水锤”效应，需要电机逐渐停机，即软停车，采用软起动器能满足这一要求。
在泵站中，应用软停车技术可避免泵站的“拍门”损坏，减少维修费用和维修工作量。
3、软启动器工作原理和主接线图软启动器的工作原理：控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。
