轮系练习题
第六章轮系测试题及答案
第六章轮系测试题及答案一、选择题1. 齿轮传动中，齿数比是指（）。
A. 齿轮的齿数B. 两个齿轮的齿数之比C. 齿轮的直径比D. 齿轮的周长比答案：B2. 轮系中，行星轮的作用是（）。
A. 传递动力B. 改变传动比C. 改变旋转方向D. 以上都是答案：D3. 在齿轮传动中，如果主动轮的转速为1000转/分钟，从动轮的齿数是主动轮的两倍，那么从动轮的转速为（）。
A. 500转/分钟B. 2000转/分钟C. 1000转/分钟D. 无法确定答案：A二、填空题1. 轮系中，如果主动轮的齿数为30，从动轮的齿数为60，那么齿数比为______。
答案：1:22. 在一个行星轮系中，太阳轮的转速为200转/分钟，行星轮的转速为100转/分钟，那么行星架的转速为______。
答案：150转/分钟三、简答题1. 请简述轮系的基本组成。
答案：轮系通常由主动轮、从动轮、行星轮和行星架组成。
2. 轮系在机械传动中有什么作用？答案：轮系在机械传动中主要用于改变转速和扭矩，实现动力的传递和分配。
四、计算题1. 已知一个齿轮传动系统，主动轮齿数为40，从动轮齿数为80，求传动比。
答案：传动比为2:1。
2. 一个行星轮系中，太阳轮齿数为20，行星架固定，行星轮齿数为40，求行星轮的转速，如果太阳轮的转速为500转/分钟。
答案：行星轮的转速为1000转/分钟。
五、论述题1. 论述齿轮传动和轮系传动在机械设计中的重要性。
答案：齿轮传动和轮系传动在机械设计中具有至关重要的作用。
它们不仅可以实现动力的高效传递，还可以通过改变齿数比来调整转速和扭矩，满足不同的工作需求。
此外，轮系传动还可以实现复杂的运动控制，如改变旋转方向和实现多轴驱动等，对于提高机械设备的性能和灵活性具有重要意义。
第六章 轮系计算题专项训练(附答案)
第六章轮系计算题专项训练(附答案)1、已知齿数和转速，求蜗轮的转速和各轮的回转方向。
齿数和转速的关系可以用传动比公式i=n1/n4来表示，因此先求出传动比i，再用i和n1求出n4.i的计算公式为i=z2z4z5z6/z1z2'z4'z5'，代入数据计算得到i=220.7.然后代入i 和n1=800r/min，求得n4=3.62r/min。
回转方向可以根据齿轮的齿数和传动方式（直接传动或倒置传动）来确定。
2、已知各轮的齿数，求传动比i。
传动比的计算公式为i=z2z4z5z6/z1z2'z4'z5'，代入数据计算得到i=16.3、已知各轮的齿数和蜗杆的参数，求传动比i。
传动比的计算公式同样为i=z2z4z5z6/z1z2'z4'z5'，代入数据计算得到i=17.4、已知各轮的齿数和主动轴的转速，求齿轮5的转速和方向。
先用传动比公式i=n1/n5求得i=200，再用i和n1=500r/min求得n5=2.5r/min。
齿轮5的方向可以根据箭头来确定。
5、已知各轮的齿数，求传动比i。
传动比的计算公式同样为i=z2z4z5z6/z1z2'z4'z5'，代入数据计算得到i=16.6、已知各轮的齿数和主动轴的转速，求传动比i和齿轮5的转动方向。
传动比的计算公式同样为i=z2z4z5z6/z1z2'z4'z5'，代入数据计算得到i=40.齿轮5的方向可以根据箭头来确定。
7、已知各轮的齿数和蜗杆的参数，求传动比i和轮6的转速和方向。
传动比的计算公式同样为i=z2z4z5z6/z1z2'z4'z5'，代入数据计算得到i=4.轮6的转速可以用传动比公式i=n1/n6求得，代入n1=1200r/min和i=4计算得到n6=300r/min。
轮6的方向可以根据蜗杆的旋转方向和箭头来确定。

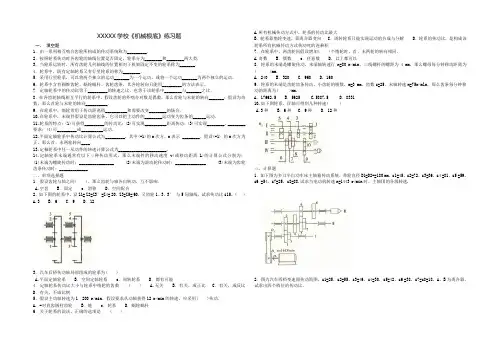

(完整版)机械基础轮系练习题
XXXXX 学校《机械根底》练习题一、 填空题1．由一系列相互啮合齿轮所构成的传动系统称为_________．2．按照轮系传动时各齿轮的轴线位置是否固定，轮系分为________和________两大类． 3．当轮系运转时，所有齿轮几何轴线的位置相对于机架固定不变的轮系称为_______． 4．轮系中，既有定轴轮系又有行星轮系的称为________．5．采用行星轮系，可以将两个独立的运动_______为一个运动，或将一个运动_______为两个独立的运动． 6．轮系中含有圆锥齿轮、蜗轮蜗杆、齿轮齿条，其各轮转向只能用_________的方法表示．7．定轴轮系中的传动比等于_________的转速之比，也等于该轮系中________与_______之比．8．在各齿轮轴线相互平行的轮系中，假设齿轮的外啮合对数是偶数，那么首轮与末轮的转向_______；假设为奇数，那么首轮与末轮的转向__________．9．在轮系中，惰轮常用于传动距离稍__________和需要改变________的场合．10.在轮系中，末端件假设是齿轮齿条，它可以把主动件的________运动变为齿条的______运动． 11.轮系的特点：(1)可获得_________的传动比；(2)可实现__________距离传动；(3)可实现________、________要求；(4)可_________或__________运动．12.平面定轴轮系中传动比计算公式为_________，其中(-1)的n 次方，n 表示 ________．假设(-1) 的n 次方为正，那么首、末两轮转向____．13.定釉轮系中任一从动件的转速计算公式为______________________.14.定轴轮系末端通常有以下三种传动形式，那么末端件的移动速度v(或移动距离L)的计算公式分别为： (1)末端为螺旋传动时：________________ (2)末端为滚动轮传动时：______________ (3)末端为齿轮齿条传动时：_____________ 二、单项选择题 1．假设齿轮与轴之间( )，那么齿轮与轴各自转动，互不影响． A.空套 B ．固定 c ．滑移 D ．空间配合 2．如下图的轮系中，设Z1= Z2=Z3′=Z4= 20，Z3=Z5= 60，又齿轮1、3、3′ 与5同轴线，试求传动比i15。
(完整版)轮系试题
轮系一、判断题（正确T，错误F）1.定轴轮系是指各个齿轮的轴是固定不动的。
（）2.单一周转轮系具有一个转臂。
（）3.单一周转轮系中心轮和转臂的轴线必须重合。
（）4.周转轮系中的两个中心轮都是运动的。
（）5.转化轮系的传动比可用定轴轮系求解，因此转化轮系中igj=ngnj的数值为有齿轮g到j间所有从动轮齿数相乘积与所有主动轮齿数相乘积的比值。
（）6.行星轮系和差动轮系的自由度分别为1和2，所以只有差动轮系才能实现运动的合成或分解。
（）二、单项选择题1.行星轮系的自由度为（）。
A 1B 2C 3D 1或22.（）轮系中必须有一个中心轮是固定不动的。
A定轴B周转C行星D差动3.（）轮系中两个中心轮都是运动的。
A定轴B周转C行星D差动4.（）轮系不能用转化轮系传动比公式求解。
A定轴B混合C行星D差动5.每个单一周转轮系具有（）个转臂。
A 0B 1C 2D 36.每个单一周转轮系中心轮的数目应为（）。
A 3B 2C 1D 1或27.每个单一周转轮系中，转臂与中心轮的几何轴线必须（）。
A交错B相交C重合D平行8.两轴之间要求多级变速传动，选用（）轮系合适。
A定轴B行星C差动 D B和C9.三轴之间要求实现运动的合成或分解，应选用（）。
A定轴轮系B行星轮系C差动轮系 D A和B三、填空题1.轮系的主要功用是、、、。
2.定轴轮系是指。
3.周转轮系是指。
4.求解混合轮系的传动比，首先必须正确地把混合轮系划分为和各个，并分别列出它们的计算公式，找出其相互联系，然后。
四、计算题=900r/m in，z2=60，z2'=25，z3=20，z 3'=25，z4=20，z4'=30，z5=35，z5'=28，z6=135，求n6的大小和方向。
2.图示轮系中，已知z1=60，z2=48，z2'=80，z3=120，z3'=60，z4=40，蜗杆z4'=2，1.在图示轮系中，设已知双头右旋蜗杆的转速n 1（右旋），蜗轮z5=80，齿轮z5'=65，模数m=5mm。
轮系练习题
轮系练习题轮系练习题一一、填空1．由一系列相互啮合齿轮所构成的传动系统称为_________．2.根据轮系传动时各齿轮轴位置是否固定，将轮系分为_____________两类。
3.当轮系运行时，所有齿轮的几何轴相对于机架的位置是固定的，称为___4。
具有固定轴齿轮系和行星齿轮系的齿轮系称为___5．采用行星轮系，可以将两个独立的运动_______为一个运动，或将一个运动_______为两个独立的运动．6.齿轮系包含伞齿轮、蜗轮、齿轮和齿条，每个车轮的转向只能使用_____7。
固定轴齿轮系中的传动比等于_______________________________8．在各齿轮轴线相互平行的轮系中，若齿轮的外啮合对数是偶数，则首轮与末轮的转向_______；若为奇数，则首轮与末轮的转向__________．9.在齿轮系中，惰轮通常用于行驶一小段距离，在特殊情况下需要更换10.在轮系中，末端件若是齿轮齿条，它可以把主动件的________运动变为齿条的______运动．11.齿轮系的特点：（1）可用的传动比；（2）可实现的远程驱动；（3）它可以实现___________________；（4）可以锻炼吗12.平面定轴轮系中传动比计算公式为_________，其中(-1)的n次方，n表示________．若(-1)的n次方为正，则首、末两轮转向____．13.固定齿轮系中任何从动件的速度计算公式为___________14.定轴轮系末端通常有下列三种传动形式，则末端件的移动速度v(或移动距离l)的计算公式分别为：（1）当端部为螺旋驱动时：_______________________________3）当端部为齿条和齿轮驱动时：_______1．若齿轮与轴之间()，则齿轮与轴各自转动，互不影响．a.空套b．固定c．滑移d．空间配合2.在如图所示的齿轮系中，如果Z1=Z2=Z3'=Z4=20，Z3=Z5=60，且齿轮1、3和3'与5同轴，尝试找到传动比i15。
7-5-1 《轮系》练习题(一)
☼7-5-1《轮系》练习题（一）☼班级姓名学号一、填空题：1、平面定轴轮系传动比的大小等于；从动轮的回转方向可用方法来确定。
2、所谓定轴轮系是指。
3、所谓周转轮系是指。
4、蜗轮的转向不仅与的转向有关,而且与其方向有关。
5、在轮系的传动中，有一种不影响传动比大小，只起改变转向作用的齿轮，我们把它称为。
6、差动轮系的自由度是，行星轮系的自由度是。
在周转轮系中，轴线固定的齿轮称为；兼有自转和公转的齿轮称为。
7、基本周转轮系是由、、组成。
8、在复合轮系传动比计算中，应正确区分各个轮系，其关键在于。
9、在周转轮系传动比计算中，运用相对运动的原理，将周转轮系转化成假想的定轴轮系方法称为。
10、汽车后桥差速器是作分解运动的应用。
二、选择题：1、轮系可以分为（）两种类型。
A、定轴轮系和差动轮系B、差动轮系和行星轮系C、定轴轮系和复合轮系D、定轴轮系和周转轮系2、差动轮系的自由度为（）。
A、1B、2C、3D、43、行星轮系的自由度为（）。
A、1B、2C、3D、44、在定轴轮系中，设轮1为起始主动轮，轮N为最末从动轮，则定轴轮系始末两轮传动比数=（）。
值计算的一般公式是i1nA、轮1至轮N间所有从动轮齿数的乘积 / 轮1至轮N间所有主动轮齿数的乘积B、轮1至轮N间所有主动轮齿数的乘积 / 轮1至轮N间所有从动轮齿数的乘积C、轮N至轮1间所有从动轮齿数的乘积 / 轮1至轮N间所有主动轮齿数的乘积D、轮N至轮1间所有主动轮齿数的乘积 / 轮1至轮N间所有从动轮齿数的乘积A 、i H mn =（n m —n H ）/（n n —n H ）B 、i H mn =（n n —n H ）/（n m —n H ）C 、i Hmn =（n H —n n ）/（n m —n n ） D 、i Hmn =（n m —n n ）/（n n —n H ） 6、基本周转轮系是由（ ）构成。
A 、行星轮和中心轮B 、行星轮、惰轮和中心轮C 、行星轮、行星架和中心轮D 、行星轮、惰轮和行星架 7、下列四项功能中，哪几项（ ）可以通过轮系的运用得以实现。
机械原理典型例题(第七章轮系)
z2 z3 n1 nH i 5 n3 nH z1 z2 '
H 13
H
1
1）若n1，n3方向相同 则n1=+200r/min，n3=+50r/min 代入上式得： 200 n H 5 50 n H
n H 75r / min
2）若n1，n3方向相反 则n1=+200r/min，n3=-50r/min 得： 200 n
H i13
n3 nH i n4 nH
H 34
H 31
行星轮 — Z2，Z2’ 联动关系 — n2=n2’ 系杆 — H 中心轮 — 1，3，4 3K-H型周转轮系
n1 nH n 1 1 n3 nH nH z3 = 5 z1
n3 nH z1 1 i = n1 nH z3 5
7-14:图示锥齿轮组成的差速器。已知Z1=48， Z2=42，Z2’=18，Z3=21，n1=100r/min， n3=80r/min，转向如图所示。求nH=?
2 1 2' H 3
H i13
n1 n H z z 49 2 3 z1 z 2 48 n3 n H
转化轮系中 n1与n3相 反
n1 nH 49 n3 nH 48
100 nH 49 80 nH 48
实际方向， n1与n3相反
nH 9.07r / min
1’ 1
n1
定轴： n2和n4’转向相反，n2’和n4转向相反
5’ 5
n Z i12 1 2 n2 Z1 n1Z1 n2 Z2
i1'4'
n1' Z5' Z 4' = n4' Z1' Z5
轮系练习题
第5单元轮系一、单项选择题。
（本大题共20小题，每题2分，共40分）1.由一系列相互啮合的齿轮组成的传动系统称（）。
A.轮系B.轮群C.轮合D.轮组2.下列关于轮系说法正确的是（）。
A.可以实现运动的合成但不能分解运动B.不适宜作较远距离的传动C.不能获得较大的传动比D.可以实现变向和变速要求。
3.定轴轮系的传动比大小与惰轮的齿数（）。
A.有关B.无关C.成正比D.成反比4.定轴轮系中适用（—1）m（m为外啮合次数）决定传动比的正负号的情况是( )。
A.所有齿轮轴线都不平行B.所有齿轮轴线都平行C.首末两轮轴线平行D.所有齿轮都是圆柱齿轮5.定轴轮系中各齿轮的几何轴线位置都是（）。
A.固定的B.活动的C.相交的D.交错的6.在由一对外啮合直齿圆柱齿轮组成的传动中，若增加（）个惰轮，则使其主、从动轮的转向相反。
A.偶数B.奇数C.二者都是D.二者都不是7.定轴轮系的传动比等于所有（）齿数的连乘积与所有主动轮齿数的连乘积之比。
A.从动轮B.主动轮C.惰轮D.齿轮8.定轴轮系的总传动比等于各级传动比（）。
A.之和B.连乘积C.之差D.平方和9.惰轮在轮系中，不影响传动比大小，只影响从动轮（）。
A.旋转方向B.转速C.传动比D.齿数10.轮系的末端是螺旋传动，已知末端轴转速n=80r/min，三线螺杆的螺距为4mm，则螺母每分钟移动距离为( )mm。
A.240B.320C.960D.120011.用画箭头标注轮系旋转方向的不正确画法是( )。
A.一对外啮合圆柱齿轮箭头方向相反，内啮合箭头方向相同B.同一轴上齿轮箭头画的相反C.圆锥齿轮箭头画相对或相背同一点D.蜗杆传动时，蜗轮转向用左右手定则判别，画出箭头方向12.图示三星轮换向机构中，1为主动轮，4为从动轮，图示传动位置（）。
A.一个惰轮，主、从动轮回转方向相反B.一个惰轮，主、从动轮回转方向相同C.两个惰轮，主、从动轮回转方向相同D.两个惰轮，主、从动轮回转方向相反13.一轮系有3对齿轮参加传动，经传动后，则输入轴与输出轴的旋转方向( )。
机械基础轮系试题及答案
机械基础轮系试题及答案一、选择题（每题2分，共10分）1. 轮系中，若主动轮转速为n1，从动轮转速为n2，传动比i为：A. n1/n2B. n2/n1C. n1*n2D. n1-n2答案：B2. 轮系中，若主动轮齿数为Z1，从动轮齿数为Z2，传动比i为：A. Z1/Z2B. Z2/Z1C. Z1*Z2D. Z1-Z2答案：B3. 轮系中，若主动轮直径为D1，从动轮直径为D2，传动比i为：A. D1/D2B. D2/D1C. D1*D2D. D1-D2答案：B4. 轮系中，若主动轮扭矩为T1，从动轮扭矩为T2，传动比i为：A. T1/T2B. T2/T1C. T1*T2D. T1-T2答案：B5. 轮系中，若主动轮功率为P1，从动轮功率为P2，传动比i为：A. P1/P2B. P2/P1C. P1*P2D. P1-P2答案：B二、填空题（每题2分，共10分）1. 轮系中，传动比i的计算公式为_________。
答案：主动轮转速/从动轮转速或主动轮齿数/从动轮齿数或主动轮直径/从动轮直径2. 轮系中，若主动轮转速为n1，从动轮转速为n2，则传动比i=_________。
答案：n1/n23. 轮系中，若主动轮齿数为Z1，从动轮齿数为Z2，则传动比i=_________。
答案：Z1/Z24. 轮系中，若主动轮直径为D1，从动轮直径为D2，则传动比i=_________。
答案：D1/D25. 轮系中，若主动轮扭矩为T1，从动轮扭矩为T2，则传动比i=_________。
答案：T2/T1三、简答题（每题5分，共20分）1. 描述轮系中传动比的物理意义。
答案：传动比表示轮系中主动轮与从动轮转速或齿数或直径的比值，反映了轮系的减速或增速效果。
2. 轮系中，为什么主动轮与从动轮的转速比等于它们的齿数比？答案：因为轮系中齿轮的啮合关系使得主动轮与从动轮的齿数比决定了它们的转速比，即齿数多的轮转速慢，齿数少的轮转速快。
轮系练习
将n4=0代入上式得
则，nH=n1/7=350/7 （r/min） =50 r/min，与n1转向相同。
三、典型实例分析
例10-2 在图10-3所示的轮系中，已知 z1=z3=50，z2=30 ， nH=60r/min （方向从左轴端观察为顺时针）。求 ⑴ 当 n1=0时，n3是多少? ； ⑵ 当 n1=200 r/min（方向为顺时针）时， n3是多少?
四、复习题
⒊ 计算题
⑴ 在图10-4所示的轮系中，已知 z1=15，z2=25，z3=15， z4=30，z5=15，z6=15，求i16的大小和各轮的转动方向。 2、3的齿数分别为z1、z2、z3，求模数相同时的z4及i14。
⑵ 图10-5轮系的各齿轮为标准齿轮、标准安装，已知齿轮1、
图10-4
6
n1 3 5
2 定轴轮系传动比 4 2 4 n1 z2 H i12 n2 z1 n1 1 n2 n2 r/ min i12 99 差动轮系 蜗轮2转动方向向下 n1 z5 z4 n1 101 i14 n4 n4 r/ min n4 z1 z5 i14 10000
z2 z3 ) H z1 z2 1 代入各轮齿数 101 99 9999 1 iH1 10000 i1H 1 1 100 100 10000 10000 z3=100 系杆H与齿轮１转向相同 101 100 10100 1 i1H 1 1 iH1 100 100 100 10000 100 系杆H与齿轮１转向相反 i1 H 1 (
2 2 3
H 1
200 5 50 nH 75 r/ min 系杆H与齿轮1、3转向相同 6 n1、n3转向相反时 200 5 50 25 nH r/ min 系杆H与齿轮3转向相同 6 3
轮系习题
轮系习题11-1 在图示的轮系中，已知各轮齿数为z z z z z 1235620=====，已知齿轮1、4、5、7为同轴线，试求该轮系的传动比i17。
题11-1图11-2 在如图所示的电动三爪卡盘传动轮系中，已知各轮齿数为16z =，2225z z '==，357z =，456z =，试求传动比14i 。
题11-2图578z =，6726z z ==。
试求传动比1H i 。
题11-3图 题11-4图11-4 图示为一电动卷扬机简图，所有齿轮均为标准齿轮，模数4m =（mm ），各轮齿数为124z =，2218z z '==，3321z z '==，463z =，518z =，6618z z '==。
试求：（１）齿数7?z = （２）传动比17?i =11-5 在图示的轮系中，齿轮均是标准齿轮正确安装，轮１顺时针转动，已知各轮齿数为120z =，225z =，425z =，520z =，试求传动比1i Ⅱ和Ⅱ轴的转向。
题11-5图动比16i 。
题11-6图11-7 在图示的轮系中，各齿轮均为标准齿轮，并已知其齿数分别为134z =，222z =，418z =，535z =。
试求齿数3z 及6z ，并计算传动比12H i11-8 求图示卷扬机减速器的传动比1H i 。
若各轮的齿数为124z =，248z =，230z '=，360z =，320z '=，440z =，4100z '=。
题11-8图11-9 在图示轮系中，已知各齿轮的齿数分别为128z =，378z =，424z =，680z =，若已知12000n =r/min 。
当分别将轮3或轮6刹住时，试求行星架的转速H n 。
题11-9图11-10 在图示的轮系中，已知各轮齿数：11z =，240z =，224z '=，372z =，318z '=，4114z =，蜗杆左旋，转向如图示。
轮系习题(1)
第六章轮系及其设计6-1 如图所示为一手摇提升装置，其中各齿轮齿数均已知，试求传动比，并指出当提升重物时手柄的转向（在图中用箭头标出）。
题6-1 题6-26-2 如图所示为一滚齿机工作台传动机构，工作台与蜗轮5固联。
若已知（右旋），滚刀（左旋），。
今要切制一个齿数的齿轮，应如何选配挂轮组的齿数、和。
6-3 如图所示为绕线机的计数器。
图中1为单头蜗杆，其一端装手把，另一端装被绕制线圈。
2、3为两个窄蜗轮，。
在计数器中有两个刻度盘，在固定刻度盘的一周上有100个刻度，在与蜗轮2固联的活动刻度盘的一周上有99个刻度，指针与蜗轮3固联。
问指针在固定刻度盘上和活动刻度盘上的每一格读数各代表绕制线圈的匝数是多少？又在图示情况下，线圈已绕制了多少匝？题6-3 题6-46-4图a、b所示为两个不同结构的圆锥齿轮周转轮系，已知。
求两轮系？6-5 在图示轮系中，已知z1=60，z2=15，z3=18，各轮均为标准齿轮，且模数相同。
试决定z4并计算传动比H i 1的大小及系杆H题 6-5 题 6-66-6 在图示的双级行星齿轮减速器中，各齿轮的齿数为：z1=z6=20，z3=z6=40，z2=z5=10，试求：1）当固定齿轮4时，传动比21H i ； 2）当固定齿轮3时，传动比21H i 。
6-7 在图示的脚踏车里程表的机构中，C 为车轮轴，各轮齿数为z1=17，z3=23，z4=19，204='z ，z5=24。
设轮胎受压变形后使28英寸的车轮的有效直径为0.7m ，当车行1km 时，表上的指针刚好回转一周，求齿轮2的齿数z2。
题 6-7 题 6-86-8、图示轮系中，z z 1325==，z 5100=，z z z 24620===,试区分哪些构件组成定轴轮系？哪些构件组成周转轮系？哪个构件是转臂H ？传动比i16=?6-9、在 图 示 的 轮 系 中， 已 知 齿 轮1 的 转 速n 1120= r/min ， 转 向 如 图 所 示， 而 且 z 140=， z 220=， 求： （1）z 3=?（2）n 30=时， 齿 轮2 的 转 速n 2=?( 大 小 和 转 向） （3）n 20=时， 齿 轮3 的 转 速n 3=?( 大 小 和 转 向)题 6-9 题 6-106-10、在 图 示 轮 系 中， 已 知 各 轮 齿 数 为z 130＝，z 225＝，z z 3424==，z 518=， z 6121＝， n A =48 r/min ，n B =316 r/min ， 方 向 如 图 所 示， 试 求 轮6 的 转 速n 6。
轮系-习题及答案
轮系一、复习思考题1．为什么要应用轮系？试举出几个应用轮系的实例？2．何谓定轴轮系？何谓周转轮系？行星轮系与差动轮系有何区别？ 3．什么叫惰轮？它在轮系中有什么作用？4．定轴轮系的传动比如何计算？式中（-1）m有什么意义？ 5．定轴轮系末端的转向怎样判别？6．如果轮系的末端轴是螺旋传动，应如何计算螺母的移动量？二、填空题1．由若干对齿轮组成的齿轮机构称为 。
2．根据轮系中齿轮的几何轴线是否固定，可将轮系分 轮系、 轮系和 轮系三种。
3．对平面定轴轮系，始末两齿轮转向关系可用传动比计算公式中 的符号来判定。
4．行星轮系由 、 和 三种基本构件组成。
5．在定轴轮系中，每一个齿轮的回转轴线都是 的。
6．惰轮对 并无映响，但却能改变从动轮的 方向。
7．如果在齿轮传动中，其中有一个齿轮和它的 绕另一个 旋转，则这轮系就叫周转轮系。
8．旋转齿轮的几何轴线位置均 的轮系，称为定轴轮系。
9．轮系中 两轮 之比，称为轮系的传动比。
10．加惰轮的轮系只能改变 的旋转方向，不能改变轮系的 。
11．一对齿轮的传动比，若考虑两轮旋转方向的同异，可写成±==21n n i ——。
12．定轴轮系的传动比，等于组成该轮系的所有 轮齿数连乘积与所有 轮齿数连乘积之比。
13．在周转转系中，凡具有 几何轴线的齿轮，称中心轮，凡具有 几何轴线的齿轮，称为行星轮，支持行星轮并和它一起绕固定几何轴线旋转的构件，称为 。
14．周转轮系中，只有一个 时的轮系称为行星轮系。
15．转系可获得 的传动比，并可作 距离的传动。
16．转系可以实现 要求和 要求。
17．转系可以 运动，也可以 运动。
18．采用周转轮系可将两个独立运动 为一个运动，或将一个独立的运动 成两个独立的运动。
19．差动轮系的主要结构特点，是有两个。
20．周转轮系结构尺寸，重量较。
21．周转轮系可获得的传动比和的功率传递。
三、判断题1．转系可分为定轴轮系和周转轮系两种。
中职机械基础轮系测试题
复习：轮系测试题姓名：______________________ 班级：_______________________一、选择题1．如图所示的轮系中，设已知Z1= Z2=Z3′=Z4= 20，Z3=Z5= 60，又齿轮1、3、3′与5同轴线，试求传动比i15。
( )B．6 C．9 D．122.定轴轮系传动比大小与轮系中惰轮的齿数 ( )A.无关 B．有关，成正比 C．有关，成反比 D．有关，不成比例3．在轮系中，两齿轮间若增加( )个惰轮时，首、末两轮的转向相同．A.奇数 B．偶数 c．任意数 D．以上都可以4.如图所示轮系，Ⅳ轴可得到几种转速( )种 B．6种 C．9种 D．12种二、名词解释题1.带的打滑2．惰轮3．轮系4．简述模数与齿轮轮齿、承载能力的关系。
三、计算题1．如图6所示，已知轮系中各齿轮齿数Z1=24，Z2=28，Z3=20，Z4=60，Z5=20，Z6=20，Z7=28。
试计算传动比17i，并在答题卡图6上用箭头标出各个齿轮的转向。
2．图 6为一简易卷扬机的传动系统，已知：z 1=18，z 2=36，z 3=20，z 4=40，n 1=100r/min，卷扬机卷筒的直径D=200mm，求卷扬机卷筒的转速和重物G 垂直方向的移动速度。
（钢索直径忽略不计）3．如图所示为多刀半自动车床主轴箱传动系统．已知带轮直径D1=D2-=180 mm，z1=45，z2=72，z3=36，z4 =81，z5 =59，z6 =54，z7=25，z8=88.试求当电动机转速n=1443 r/min时，主轴Ⅲ的各级转速.4．图示传动系统，已知z1= z2=z3=z4= 20，z5= 40，D1=130mm，D2 =260mm，双头蜗杆，蜗轮齿数z7= 80，卷简直径D=200mm．求：(1)若要使重物G上升，n1转动方向如何蜗轮的螺旋方向如何(2)传动比i17为多少(3)若要使重物G下降，电动机需运转多少秒(4)z4在系统中起何作用对系统总传动比有无影响(5)写出z1和z2的正确啮合条件。
轮系习题
轮系一、填空题1、平面定轴轮系传动比的大小等于；从动轮的回转方向可用方法来确定。
2、所谓定轴轮系是指，而周转轮系是指。
3、在周转轮系中，轴线固定的齿轮称；兼有自转和公转的齿轮称为；而这种齿轮的动轴线所在的构件称为。
4、组成周转轮系的基本构件有：；，；5、根据轮系中齿轮的几何轴线是否固定，可将轮系分轮系、轮系和轮系三种。
6、轮系中首末两轮转速之比称为_______________ 。
7、由一系列相互啮合的齿轮组成的传动系统称为__________ 。
8、惰轮对并无映响，但却能改变从动轮的方向。
9、自由度为2的周转轮系称为，而自由度为1的周转轮系称为。
10、一对齿轮的传动比，若考虑两轮旋转方向的同异，可写成±==21nni——。
11、复合轮系是指。
复合轮系传动比的正确计算方法是：1）；2）；3）；4）12、采用周转轮系可将两个独立运动为一个运动，或将一个独立的运动成两个独立的运动。
13、差动轮系的主要结构特点，是有两个。
14、周转轮系结构尺寸，重量较。
可获得的传动比和的功率传递。
15、齿轮箱的常见故障有、轴承损坏、和渗漏油、等。
16、车床上铭牌上的CQ6136是什么意思17、对平面定轴轮系，始末两齿轮转向关系可用传动比计算公式中的符号来判定。
18、差动轮系的主要结构特点，是有两个。
19、滚动轴承根据受载不同，可分为推力轴承，主要承受_______负荷；向心轴承，主要承受_______负荷；向心推力轴承，主要承受_____。
20、根据工作条件选择滚动轴承类型时，若轴的转速高，载荷小应选择______轴承。
在重载或冲击载荷下，最好选用______轴承。
21、滚动轴承内圈与轴的公差配合为______制,而外圈与座孔的配合采用______制、22、滚动轴承的主要失效形式为______和______、23、．在决定轴承尺寸时,应针对轴承的主要失效形式进行必要的计算、对于一般运转的轴承,应根据______失效,按____________进行寿命计算、对于不转动或摆动的轴承,应根据______失效,主要进行____________计算、24、内径d=20mm的轴承,其内径代号为______,内径d=15mm的轴承,其内径代号为______。
轮系习题
轮系习题1.图中各个轮系的齿轮1皆为首端主动轮，试写出下列轮系的传动比计算公式，并判断末轮的转向2.如图所示，已知运动由齿轮1输入， （方向向上）。
由齿轮5输出， 求： 的大小和方向。
3.如图所示定轴轮系中，已知n 1=720r/min ，各齿轮的齿数分别为：Z 1=20，Z 2=30，Z 3=15，Z 4=45，Z 5=15，Z 6=30， 蜗杆Z 7=2，蜗轮Z 8=50。
求（1）该轮系的传动比i 18。
（2）蜗轮8的转速n 8。
（3）用箭头在图中标出各轮转动方向。
12354min 581r n =,84,20,28,87,1854321=====z z z z z 5n物时手柄的转向（在图中用箭头标出）。
5.在图示齿轮系中，已知z1=z2=19，z3’=26，z4=30，z4’=20，z5=78，齿轮1与齿轮3同轴线，求齿轮3的齿数及传动比i15。
中心线上，试求传动比i15。
7．在如图轮系中，已知蜗杆的转速为求n6的大小和方向8.图所示轮系中，所有齿轮的模数相等，且均为标准齿轮，若n 1=200r/min ，n 3=50r/min 。
求齿数2'z 及杆4的转速n 4。
当：1）n 1、n 3同向时； 2）n 1、n 3反向时。
3）3）当轮3固定不动时，n 1 n 3转向相反时求杆4的大小和方向。
,min(9001顺时针）r n =,25,40,30,25,20,30,20,80,2'55'44'33'212=========z z z z z z z z z ,1506=z9.图所示轮系，各轮齿数如图所示。
求传动比i。
1410.空间轮系中，已知：z1=35，z2=48，z’2=55，z3=70，n1=250r/min，n3=100r/min，转向如图。
试求系杆H 的转速n H的大小和转向?。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
81、由一系列相互啮合的齿轮组成的传动系统称为________。
82、按传动时各齿轮的________在空间的相对位置是否固定，可将轮系分为______和______
两大类。
83、定轴轮系的传动比是指轮系中________的转速与_________的转速之比。
84、轮系中的惰轮只改变从动轮的_______，而不改变主动轮与从动轮的_____大小。
85、平行轴的定轴轮系中，若外啮合的齿轮副数量为偶数时，轮系首轮与末轮的回转方向
_________；为奇数时，首轮与末轮的回转方向__________。
86、凡是在轮系运转时，各轮的轴线在空间的位置都________的轮系称为定轴轮系。
87、定轴轮系的传动比等于组成该轮系中各级齿轮副中_______轮齿数的连乘积与各级齿轮
副中_______轮齿数的连乘积之比。
88、在定轴轮系平行轴圆柱齿轮传动的轮系传动比计算中，若计算为正，两轮回转方向
_______，结果为负，两轮回转方向____________。
89、周转轮系由_____________、____________和______________三种基本构件组成。
90、周转轮系可分为_____________和______________两大类。
81、平行轴传动定轴轮系传动比计算公式中（-1）m表示轮系中相啮合的圆柱齿轮的对数。
（）
82、轮系中使用惰轮，既可变速，又可变向。
（）
83、加奇数个惰轮，主动轮与从动轮的回转方向相同。
（）
84、采用轮系传动可以实现无级变速，（）
85、轮系传动可用于相距较远的两轴间传动。
（）
86、轮系传动不可获得很大的传动比。
（）
87、轮系的传动比等于末轮齿数与首轮齿数之比。
（）
88、轮系中的某一个中间齿轮，既可以是前级齿轮副的从动轮，又可以是后一级齿轮副的主
动轮（）
89、加偶数个惰轮，主动轮与从动轮的回转方向相同。
( )
90、轮系可分为定轴轮系和周转轮系两大类。
( )
91、轮系（）
A.不能获得很大的传动比
B.可以实现变向和变速要求
C 不适宜作较远距离传动 D. 可以实现运动的合成但不能分解运动
92、定轴轮系的传动比大小与惰轮的齿数（）
A.有关
B.无关
C.成正比
D.成反比
93、在由一对外啮合直齿圆柱齿轮组成的传动中，若增加（）个惰轮，则使其主、从动轮的转向相反。
A.偶数
B.奇数
C.二者都是
D.二者都不是
94、一对外啮合圆柱齿轮传动，传动比公式计算正确的是（）
A. i12=Z1/Z2
B. i12= －Z1/Z2
C.i12=Z2/ Z1
D.i12= －Z2/ Z1
95、定轴轮系中各齿轮的几何轴线位置都是（）。
A.固定的
B.活动的
C.相交的
D. 交错的
96、轮系不可实现（）。
A.大的传动比
B.较远距离的传动
C.改变从动轴回转方向
D.过载保护
97、由一系列相互啮合的齿轮组成的传动系统称（）。
A.轮系
B. 轮群
C.轮合
D.轮组
98、惰轮在轮系中，不影响传动比大小，只影响从动轮（）。
A.旋转方向
B.转速
C. 传动比
D.齿数
99、定轴轮系的传动比等于所有（）齿数的连乘积与所有主动轮齿数的连乘积之比。
A.从动轮
B.主动轮
C. 惰轮
D.齿轮
100、当定轴轮系中各传动轴（）时，只能用标注箭头的方法确定各轮的转向。
A.平行
B.不平行
C.交错
D.异交
31、什么是轮系？按各齿轮轴线在空间的相对位置是否固定，可将轮系分为哪两类？
32、惰轮对轮系传动比的计算有什么影响？
33、轮系传动比的正、负号表示什么含义？。
