镜质组反射率

合集下载

镜质组反射率

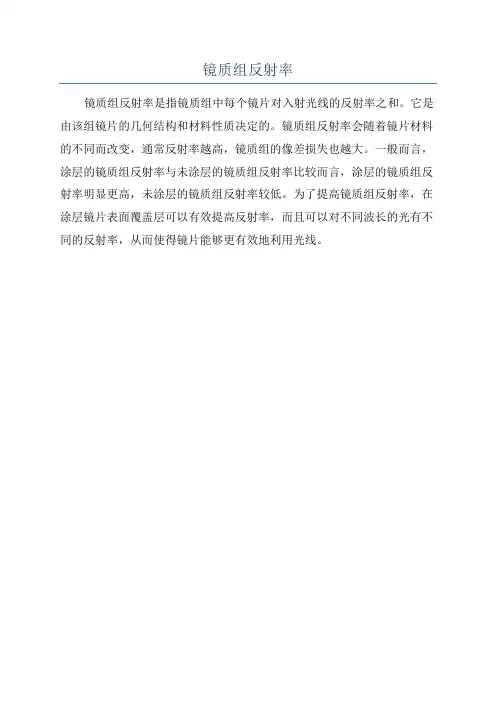

镜质组反射率
镜质组反射率是指镜质组中每个镜片对入射光线的反射率之和。

它是由该组镜片的几何结构和材料性质决定的。

镜质组反射率会随着镜片材料的不同而改变，通常反射率越高，镜质组的像差损失也越大。

一般而言，涂层的镜质组反射率与未涂层的镜质组反射率比较而言，涂层的镜质组反射率明显更高，未涂层的镜质组反射率较低。

为了提高镜质组反射率，在涂层镜片表面覆盖层可以有效提高反射率，而且可以对不同波长的光有不同的反射率，从而使得镜片能够更有效地利用光线。

镜质组反射率分布图在配煤炼焦中的应用

镜质组反射率分布图在配煤炼焦中的应用煤的反射率分布图是目前公认的最能全面、准确反映炼焦煤结焦性能的一个新的质量指标。

我厂利用这一指标判定进厂精煤质量，指导煤场分堆，优化配煤方案，有效地稳定并提高了焦炭质量，降低了焦炭成本。

1 判定进厂煤混洗情况通过测定进厂煤反射率分布图，发现一些供煤户向我厂供应的焦煤是低价的气肥煤或1/3焦煤与贫瘦煤等按一定比例混洗的假冒焦煤，虽然Vd和G值达到了国标规定的焦煤指标，但其中根本不含焦煤或含很少一部分焦煤，见图1～3。

图中3种煤的Vd值分别为21.64、21.11和20.22，均在20.00～28.00的范围之内，G值分别为71.3、65.2和70.0，均大于50，完全符合国标中焦煤的指标。

但是反射率分布图却准确地显示出了不同的混洗情况，图1中的华运煤是由两种非焦煤混配而成，一种是反射率为0.78的低变质程度煤，另一种是反射率为1.70的高变质程度煤；混洗成四通煤的两种煤的反射率分别为0.63和1.22，见图2 ；混洗成平遥煤的两种煤的反射率分别为0.75和1.40，见图3。

这3种煤中不含焦煤或仅含少量焦煤，结焦性能和价格明显低于焦煤。

这些煤在配煤方案中作为焦煤使用，就会造成无焦煤炼焦或配合煤中焦煤含量不足而严重影响装炉煤和焦炭的质量。

图1 华运煤反射率分布图2 四通煤反射率分布图3 平遥煤反射率分布通过对进厂煤反射率分布图的分析，能及时鉴定并制止这种混洗焦煤的进厂，保证了来煤质量。

2 指导煤场分堆杜绝来煤混洗后，保证了各供煤户每批来煤的入洗煤是单一煤或变质程度相近的煤，其结焦性质与所示牌号煤的质量吻合。

但是同一牌号的来煤，各供户间的结焦性质差别不一，若将同一牌号各供户来煤不加区别地堆成一堆，就可能造成同一堆煤的结焦性质波动较大。

因此，在杜绝来煤混洗后，还必须准确区分同一种煤的各供户间的来煤结焦性质的差别，确保将结焦性质相近的来煤堆成一堆，使煤场中各堆煤的结焦性质得以均一、稳定。

煤的镜质组反射率及其分布图在配煤炼焦中的应用

供稿|隋月斯1，王刚1，刘波2 / SUI Yue-si1, WANG Gang1, LIU Bo2
内
利用煤岩原理及技术指导配煤炼焦越来越受到焦化企业的关注和认可。相较于传统煤质分析
容方法，在对入厂单种煤来煤混配情况判别上，煤的镜质组反射率及其分布图分析方法具有更加直
导观、高效、快速等优点，可以更好的监控和管理来煤质量。通过镜质组反射率分布图方法还可以针
采用GB/T 6948—2008煤的镜质体反射率显微镜测定方法测定，设备为德国蔡司全自动煤岩检测仪。煤的鉴定采用GB/T 15591—2013商品煤混煤类型的判别方法。焦炭热强度测定
采用40 kg小焦炉实验，焦饼中心温度1020℃，装煤炉墙温度800℃，出焦炉墙温度1050℃，结焦时间20 h。焦炭热强度采用GB/T 4000—2008焦炭反应性及反应后强度试验方法测定。
表1 煤镜质组反射率测定表
名称进口焦1#
Rmax /% 1.578
标准偏差/% 0.093
进口焦2# 1.525
0.091
进口焦3# 1.502
0.083
焦一1# 1.531ቤተ መጻሕፍቲ ባይዱ
0.145
焦一2# 1.433
0.144
焦一3# 1.555
0.115
类型单一煤层煤单一煤层煤单一煤层煤带1个凹口的混煤带1个凹口的混煤简单混煤
读对焦炭质量下降的配煤方案进行优化、调整配比，配煤方案的反射率分布图凹口越少、越接近正态
分布，焦炭质量可以得到提高，优化后的方案2#比方案1#的CSR提高5.35%。在保证焦炭质量的前
提下，各煤种的反射率分布图重叠良好，适当降低分布图中心高度，可以多配入瘦煤和三分之一焦

7-03煤岩学培训教材-镜质组反射率的测定

二、仪器设备与操作技术-1
• 2 操作条件 • 1)稳定的光源 • 2)光度计的测量光栅 • 3)标准的标片 • 4)操作人员
二、仪器设备与操作技术-2
• 3. 测定镜质组反射率的目的和其优缺点 • 1)镜质组反射率是目前确定煤的煤化程度的
国际公认最佳指标。 • 2)与其它测定煤的煤化程度指标比较。
• 2. 煤的镜质组反射率分布呈正态分布，随着变质程度提高，曲线逐步向右移动，分布曲线顶点逐步下降，分布幅度逐步变宽，见图1。
• 3. 煤的镜质组从低到高反射率分布是目前唯一鉴别混煤的有效而精确的方法。混煤反射率分布具有两个以上的分布曲线，见图2。
图1 不同变质程度煤的镜质组反射率分布特征
程度提高而增大. • 4) 随机反射率Re的出现 • 5) Re和Rmax换算:
经验换算公式: Rmax = 1.066 Re
一、方法的测试基础与通则-6
• 4. 反射率测定方法进展的历程
• 6) Rmax和Re的各自优点:
•
Rmax:
Rmax是煤变质程度的天然指标,而Re却随层面与偏光面的夹角而变化;
金刚石折射率% 5.277 5.281 5.288 5.295 5.300 5.306 5.311 5.319 5.323 5.330 5.337
扎镓石榴石
折射率%
钇铝石榴石
折射率%
1.719 0.902
1.721 0.904
1.726 0.907
1.730 0.910
1.733 0.912
1.736 0.915
图2. 混煤中镜质组反射率分布有两个以上的峰
四、数据处理-2
• 4. 反射率分布对配煤中镜质组具有精确的可加性，即可显示配煤中镜质组的质量。目前配煤的其它结焦性和粘结性指标都尚无此特性图。

SYT5124-95沉积岩中镜质组反射率测定方法

SY 中华人民共和国石油天然气行业标准SY/T 5124—1995 ───────────────────────────────沉积岩中镜质组反射率测定方法1995—12—25发布 1996—06—30实施───────────────────────────────中国石油天然气总公司发布前言镜质组反射率是石油地质勘探中研究生油岩成熟度及古地温变化的常规分析参数，为了适应90年代专业技术的新发展，便于国内外技术交流，尽快与国际通用标准接轨，对SY 5124—86《有机质中镜质组反射率测定方法》进行了修订。

将原标准名称改为《沉积岩中的镜质组反射率测定方法》，适应范围扩大至对干酪根以及碎屑岩、碳酸盐岩和煤岩等全岩中的镜质组反射率测定，并对其中的光片制备、仪器调节、组分识别以及数据的精密度等内容进行了补充或修改，提高了标准的实用性、科学性和先进性。

本标准自生效之日起，同时代替SY 5124—86。

本标准由石油地质勘探专业标准化委员会提出并归口。

本标准起草单位：胜利石油管理局地质科学研究院。

本标准主要起草人：李佩珍本标准参加起草人：熊玉文王可仁张学军张敏尹玲张敏锋目次前言1 范围 (1)2 原理 (1)3 试剂材料及标样 (1)4 仪器设备 (1)5送样要求及光片制备 (2)6 测定对象及检测环境 (2)7 测定步骤 (2)8 数据处理及报告内容 (3)9 精密度 (3)中华人民共和国石油天然气行业标准SY/T 5124—1995代替SY 5124-86沉积岩中镜质组反射率测定方法───────────────────────────────1范围本标准规定了镜质组反射率的测定及数据统计处理方法。

本标准适用于岩石中富集的干酪根以及碎屑岩、碳酸盐岩和煤岩等全岩中镜质组反射率的测定。

2 原理镜质组反射率是指在波长546nm±5nm(绿光)处，镜质组抛光面的反射光强度对垂直入射光强度的百分比。

它是利用光电效应原理，通过光电倍增管将反射光强度转变为电流强度，并与相同条件下已知反射率的标样产生的电流强度相比较而得出。

煤镜质组反射率指标的特点与正确应用

对煤镜质组反射率指标区别于其他煤质指标特点的深刻认识，是利用其优势的基础。在应用煤镜质组反射率指标时，由这些测定数据推断的可能是达几万吨煤的性质。因此不仅要求单个数据测定准确，而且推断结果的准确度与精密度受统计规律制约。
1．1反射率指标是统计结果，准确度与精密度都与测定的数据个数有关。反射率定义为反射光占垂直入射光的百分比。煤镜质组随机反射率平均值（简称Rr）、最大反射率平均值（简称Rmax）与标准偏差（简称S）都是由若干单个镜质组测定数据计算得到。反射率分布图由单个测定数据按阶统计后绘制。实际上，单个镜质组测定数据都是带有测定误差，独立同分布服从正态分布的随机变量。测定结果实质上是由测定数据样本对镜质组总体性质的推断。测定准确度指推断结果对于真值不带有系统偏差。经反射率标准物质校正后的测定仪器，测定数据已不带有系统偏差。当测定数据无限多时，期望值即为真值。但当测定数据有限时，由平均值推断期望值的准确性则与样本容量有关。
1.3 Rr指标判定的单煤煤阶准确可靠，判定的混煤煤阶可能虚假煤阶（变质程度）指煤中以镜质组为代表的化学结构演化的阶段或程度，是影响煤性质最主要因素之一。煤镜质组反射率指标仅测定镜质组，避免了其他组分对测定结果的干扰，因此判断煤阶的准确性优于其它煤质指标，因此判断煤阶的国家标准中采用Rr指标。当Rr其他煤质指标判断的煤阶不一致时，应以Rr判断为准。这种判断对于单煤，真实可靠，对于混煤，则可能虚假，只能称为指标煤阶。因为在大多数情况下与混煤中剥离出的单煤煤阶不一致。例如，图2混煤的指标煤阶为中阶烟煤，煤种为肥煤。但实际上是由Rr指标分别为1/3焦煤与焦煤的二种单煤构成，各单煤的煤阶都与该煤的指标煤阶不同。
1.5 消除镜质组代表偏差影响
在分析比较反射率分布图的应用中，可借助于显微煤岩组分数据消除镜质组代表偏差影响。如在采用曲线剥离分峰法确定混煤中单煤比例时，未消除该偏差影响前，计算结果只能大致准确：理论上无法进行真值范围估计，实践上有时与实际情况不符合。

7-03煤岩学培训教材-镜质组反射率的测定

一、方法的测试基础与通则 -3
• • 3 显微分光光度计：由光栅、分光部件、光电检测器、控制部件组成 1）采用全息衍射分光技术,测试波长精度 2）采用数字光电检测器及噪声控制部件，仪器整体的使用寿命及稳定性得到了很大的提高； 3）运用SOC 技术设计的仪器控制组件，运用了大量的半导体芯片替代PCB 线路板，减少了故障率提高了仪器的使用率。
图1 不同变质Βιβλιοθήκη 度煤的镜质组反射率分布特征图2. 混煤中镜质组反射率分布有两个以上的峰
四、数据处理-2
• 4. 反射率分布对配煤中镜质组具有精确的可加性，即可显示配煤中镜质组的质量。目前配煤的其它结焦性和粘结性指标都尚无此特性图。 • 5. 反射率曲线上每一点镜质组在化学结构上的差别 – 反射率能综合地标志煤中各种显微组份的化学结构不同，及其随变质程度变化而变化的规律 – 反射率曲线能最细致地表示镜质组性质的差别 • 自然界煤中镜质组，几乎同一煤田，同一层煤中每一镜质组条带中的每一微粒，它们的化学结构几乎都不是完全相同的，而只是相似。
一、方法的测试基础与通则-6
• 4. 反射率测定方法进展的历程
• • 6) Rmax和Re的各自优点: Rmax: Rmax是煤变质程度的天然指标,而Re却随层面与偏光面的夹角而变化; 标准偏差很小,而Re仅小于Rmin; 在配煤中,较易辨别单种煤; Re在非偏光下测定,条件不可能严格; 预测焦炭强度的几种主要方法是以Rmax为基础的。 • Re: 测定时,不需转载物台,测定速度快; 不会由于载物台中心不准,产生偏差; 因不需转动载物台,故可测定小于5微米颗粒。
镜质组反射率指标：利用煤镜质组反射率与煤种的对应关系，可以初步判别不同的煤种及其比例
平均Romax(%) 煤种

镜质组反射率反演的easy%ro数值模拟新方法

镜质组反射率反演的easy%ro数值模拟新方法近年来，随着激光测量技术的发展，镜质组反射率反演技术已经成为一种有效的测量方法。

为了更好的使用激光测量技术，研究人员们一直在寻求新的，可靠的方法。

最近，一项新的技术easy%ro数值模拟，被提出来被用于镜质组反射率反演。

它根据数值模拟技术，采用有限元方法，对镜质组反射率进行大量的计算，以准确估计其真实反射率。

easy%ro数值模拟的优点在于它的高度精确性，可以更准确的反演出镜质组反射率的真实反射率。

除此之外，easy%ro数值模拟还能通过有限元方法分析整个计算系统，全面把握每个元素对反射率反演的影响。

另外，easy%ro数值模拟还可以针对不同的光谱特性，设计出最佳的参数，从而有效改善反射率反演结果。

easy%ro数值模拟方法显著提高了镜质组反射率反演的精度和可靠性。

在实际使用中，它能够进行更为精确的反射率反演，从而获得更精确的结果，提高测量精度。

除此之外，easy%ro数值模拟方法还可以用于其他技术领域，如电磁场测量技术、红外高光谱技术、宽带可调谐激光器应用及其它光学技术等等。

例如，它可以用于可见光区域的液体成像技术，以及可见光谱参数定量分析技术，增强测量结果的精度和准确性。

总之，easy%ro数值模拟方法是一种新兴的激光测量技术，在提高镜质组反射率反演精度方面具有重大意义。

它可以用于现有的技术领域，提供准确、可靠的测量结果，从而大大增强测量精度和改善数
据质量。

同时，easy%ro数值模拟方法的计算复杂度和精度也会给研究者带来更多的自由，推动技术发展。

煤的镜质组反射率测定方法的探讨

０．５
１０．
１５．
００．
０．５
１Ｏ．
１５．
查庄气煤自动测定Ｒ一平均值０８８．７
２０
１０
查庄气煤人工测定Ｒ平均值０．３６６
Ｏ
ｎＯ
Ｏ．５
１Ｏ．
１５．
Ｏ．０
０．５
１Ｏ．
１５．
许昌瘦煤人工测定Ｊ平均值１８．ｌ
０．０
０．５
ｌ０＿
１５．
２０．
００．
０．５
１０．
１５．
２．０
澳大利亚焦煤自动测定Ｒ啊平均值１５．１
２０ｌＯ
１０
澳大利亚焦煤人工测定Ｒ一平均值１５．２
１试验部分
１主要仪器设备。Ｈ型显微光度计、ＦＲ）ＤＩＭ
工测定方法（１。由图１看出，气煤和含有气图）煤的配合煤人工测定与自动测定的结果有较大差
３０
２０
ｌＯ
０
０．０
部通过ｌ万扎筛，小于０１粒度不超过ｍｍ．ｍｍ
１％。缩分出样品约２ｇ００，与镶嵌粉按２：（量１质
《的镜质体反射率显微测定方法》只是适用于人煤工测定。随着自动显微光度计的研发和样品制备的
ｍＯ
煤的镜质组反射率是反映煤变质程度的最佳指

煤镜质组反射率指标基本特点和正确应用

R煤o阶max：＝中0.9阶91烟，煤S＝，0煤.27牌8号：肥煤煤类型：带1个凹口的混煤，凹口数1编码3
混煤中单煤比例计算结果
单煤煤牌号
Roe
Romax
S
%
1 1/3焦煤 0.781 0.834 0.124 79.6
2 焦煤 1.157 1.225 0.124 20.4
1.4 反射率分布图意义大于反射率指标
1.3 Rr指标判定的单煤煤阶准确可靠，判定的混煤煤阶可能虚假煤阶（变质程度）指煤中以镜质组为代表的化学结构演化的阶段或程度，是影响煤性质最主要因素之一。煤镜质组反射率指标仅测定镜质组，避免了其他组分对测定结果的干扰，因此判断煤阶的准确性优于其它煤质指标，因此判断煤阶的国家标准中采用Rr指标。当Rr其他煤质指标判断的煤阶不一致时，应以Rr判断为准。这种判断对于单煤，真实可靠，对于混煤，则可能虚假，只能称为指标煤阶。因为在大多数情况下与混煤中剥离出的单煤煤阶不一致。例如，图2混煤的指标煤阶为中阶烟煤，煤种为肥煤。但实际上是由Rr指标分别为1/3焦煤与焦煤的二种单煤构成，各单煤的煤阶都与该煤的指标煤阶不同。
挥发分、G值等煤种指标与反射率指标虽然在判断煤种与煤阶方面各有优势，但都有共同缺点：都不能给出判别的真伪。例如，如由挥发分与粘结指数、反射率指标判断的焦煤既可能是单一焦煤，也可能是由其它煤混配出的假焦煤，二者在炼焦配煤中的作用显然不同。可见反射率指标的重要性与其他煤质指标相当，过多依赖无益而有。
可见，由有限测定数据得到的煤镜质组反射率测定结果推断煤镜质组总体性质产生的误差大于其他煤质指标推断煤总体性质产生的误差。这是反射率测定结果的重现性、再现性等与精密度等指标尚不能与其他煤质指标相比的深层次原因。按增加测定点数是提高测定结果精密度的有效途径的统计原理，当煤镜质组反射率测定数据多达数万时，测定结果的精密度可与其它煤种指标相当。

煤岩学中有关煤的最主要的几个指标

煤岩学中有关煤的最主要的几个指标
煤岩学分析近年来发展很快，在煤质评价、优化配煤、炼焦生产中已广泛应用。

其研究方法源于地质学，主要研究工具是光学显微镜。

1、煤岩组成
要据形成的条件、过程和性质不同，显微镜下煤的显微组分可分为：
镜质组：主要由成煤植物的纤维形成，在结焦过程中能熔融、粘结，是活性物质。

丝质组：也主要由成煤植物的纤维形成，但和镜质组形成条件不同。

在结焦过程中不熔融、粘结，基本上保持原来的形态，是惰性物质。

半镜质组：介于镜质组和丝质组之间的一过度性组分。

稳定组：由植物的繁殖器官、保护器官等化学性质稳定的部分形成，挥发分高，是一种活性物质。

肥煤变质程度以后基本上消失，融为镜质组。

矿物：主要为无机矿物。

如石灰石、硫铁矿、石英、硅藻土、硫酸盐等。

煤的岩相组成在成煤过程中第一阶段即泥炭化阶段就已经确定下来。

2、镜质组反射率
该指标可以准确表征煤的变质程度。

一般的，该值高，其变质程度高，一般相应的，挥发分低，固定碳含量高，氢含量低。

3、镜质组反射率分布
该指标可以比较准确的反映炼焦煤的质量。

在控制炼焦煤质量方面，可以用来鉴定混煤。

单一煤有且只有一个峰，由几种煤混配而成，就有几个峰（见图）。

基本上单一煤严重混洗混配煤
利用反射率分布鉴定混煤，是目前唯一一种科学准确的方法，在控制炼焦精煤质量方面有着重要的意义。

变质程度不同的煤混合，反射率分布范围明显变大，甚至出现两个、多个峰；而变质程度相近的煤混合，反射率分布基本上还只出现一个峰，由于变质程度接近，其结焦性相近，所以也就没有必要再区分它们了。

SYT5124-95沉积岩中镜质组反射率测定方法

本标准自生效之日起，同时代替SY 5124—86。

本标准由石油地质勘探专业标准化委员会提出并归口。

本标准起草单位：胜利石油管理局地质科学研究院。

本标准适用于岩石中富集的干酪根以及碎屑岩、碳酸盐岩和煤岩等全岩中镜质组反射率的测定。

2 原理镜质组反射率是指在波长546nm±5nm(绿光)处，镜质组抛光面的反射光强度对垂直入射光强度的百分比。

它是利用光电效应原理，通过光电倍增管将反射光强度转变为电流强度，并与相同条件下已知反射率的标样产生的电流强度相比较而得出。

实验一：镜质组反射率测定方法

镜质组反射率测定方法1.原理煤的镜质组反射率，是镜质组(在绿光中546nm)的反射光强对垂直人射光强的百分比。

测定时，是根据CCD所接收的反射光强与其光电信号成正比的原理，在显微镜下一定强度的人射光中，对比镜质组和已知反射率的标准片的光电信号值而确定的。

2.适用范围实验所用样品为粉煤光片(或块煤光片)，适用于单煤或混合煤，也基本上适用于沉积岩中分散有机质(镜煤色体和其他固体有机质)的反射率测定。

3.使用仪器和材料3.1 偏光显微镜3.1.1 测量光源功率不小于30W的钨卤素灯或钨丝白炽灯。

3.1.2 起偏器和检偏器应能装卸和旋转。

3.1.3 孔径光圈和视域光圈其中心和大小能调节，并能调节到同一水平光轴上。

3.1.4 物镜，无应变的油浸物镜。

一般放大倍数为x25至x60。

当测定特别微小的颗粒时，可采用倍数更高的油浸物镜。

3.1.5 目镜，观察目镜与测试目镜的放大倍数一般为x10。

观察目镜中应装有十字线和测微尺。

3.1.6 载物台垂直于显微镜竖轴，转动360度时，对中倍物镜的焦距无影响。

载物台上应装有机械推动尺，其X, Y轴的最大移动范围不小于20mm，物台测微尺最小刻度为1/100mm。

3.2 分光光度计3.3 标准片和浸油3.3.1 反射率标准选用与煤的反射率接近的一组合格的反射率标准片。

应保持标准片的表面光洁。

经常检查其反射率值，一般用一系列标准片相互比较检查。

3.3.2 零标准片它在浸油中的反射率小于10-6% .33.3.3 油浸液最好采用在23℃时折射率(546n m光中)为1.518。

4.实验步骤4.1 制样用试样压平器、胶泥、载片将光片固定在载片上。

4.2 调整仪器4.2.1仪器启动打开电源、灯和仪器有关的电器部件，并调到规定的数值上。

4.2.2调节显微镜光学系统4.2.2.1校正物镜中心，使其与显微镜竖轴一致。

4.2.2.2调节照明系统，其步骤如下－在已经压平的标准片(或试样)上滴以浸油，置于载物台上，并准焦。

煤的镜质组反射测定方法

图４孔径光圈的位置５２．２‘ 调节视域光圈：使照明视域直径小于全视域的三分之一，最好为测量面积直径的２－倍，．．＾３并目使视域光圈向十字丝中心对中。然后调节视域透镜，使视域边缘准焦、清晰。５２３调节测量光栏．．选择适当直径的测量光栏（亦可调节其高低），以保证测量面积的直径小于ｌｗ，并使光栏中ｏ心
３１物台测微尺最小刻度为１１０ｍａ．二／０ｍ３２光度计．
３２１光度计接筒内部必须涂黑，其高．．度是可调的。３２２测量光栏备有对中＿具，使侧量光栏中心与竖轴中心一致。．．「孔的直径一般为０５．ｍ．－１ｍ，０
ＧＢ９８８６４－６
光圈，５一视域光圈聚焦透镜，６一贝瑞克棱镜反射器，７一物镜后焦面（孔径光圈及灯丝成像位置）一物镜，ｓ ‘ａ一试样表面（视域光圈成像位置）
侧『了
日４
＿１０
纽２１３
图１显微镜光度计的结构及光路示意图
１滤热片，５一灯（光源）一集光透镜，３；２一孔径光圈；卜一起偏器书６一视域光圈，７一视域光圈聚焦透镜，卜反射器．卜物
与竖轴对中。５２４确定起偏器的位置．．
５２４１．先将检偏器移出光．．路；５２４２．测定随机反射率时，取出起偏器或加人起偏器（．．见本标准８４；．）５２４３．测定最大反射．．率时，若使用镀膜平面玻璃照明器或史密斯照明器时，将起偏器置。位（。偏
１应用范围
本标准规定在显微镜下用油浸物镜测定粉煤光片（了或块煤光片）中的镜质组的最大反射率和随机反射率的方法。适用于单煤或混合煤，也基本上适用于沉积岩中分散有机质（镜煤色体和其他固体有机质）的反射率测定。

【doc】煤的镜质组平均反射率绝对标准差（Ro,sd）作为配煤参数的应用

煤的镜质组平均反射率绝对标准差（Ro,sd）作为配煤参数的应用篁羔!竺兰!竺一镜质组平均反射率绝对标准差:煤的镜质组平均反射率绝对标准差(Sd)作为配煤参数的应用胡善亭王凌志(中国煤炭进出口公司.北京.100011)(北京焦化厂研究所.北京,1000"23)摘要由于煤的镜质组平均反射率不能精确反映镜质组中反射室的分布状{5己,因此在配煤炼焦研究中,利用镜质组平均反射童作配煤参数往往舍有一定的偏差.通过对北京焦化厂原料煤的深入研究和实验,笔者提出一个新的煤岩配煤参数,即煤的镜质组平均反射率绝对标准差(R..)谈参数是一个将镜质组履射率分布图量化曲参数.睚可反映煤的变质程度,又能反映原科煤的境质组反射率分布特征.经验证.利用谈参数作为配煤参数能取得更佳炼焦效果关键词煤岩学CLCP6l8.111镜质组平均一反射率(|R..)作为配煤参数伽厦组的弊端目前国内外配煤炼焦技术方案中,配煤参数的选择一般从2个方面考虑,即煤的变质程度和煤的工艺性质0J.反映煤变质程度的参数主要有镜质组反射率(R),挥发份含量()和碳含量"(CtJaf)等.其中以镜质组平均反射率(R…)的应用最为普遍,原因在于:①镜质组通常是煤中最多的显微组分,也是影响煤的粘结性的主要组分;②镜质组在煤的演化过程中的变化介于壳质组与惰质组之间,因此更具代表性;③镜质组反射率测量自动化程度高,便于在生产中应用.然而,在实际生产研究中,即使镜质组平均反射率相同的煤,其焦炭质量之间也会存在较大差异l0(表1).原因在于镜质组平均反射率是一个反映煤变质程度的参数,它并不能反映煤中镜质组的分布状态.从文献[6]中可以看出,许多单种原料煤的镜质组反射率并不成理想的正态分布.即使是镜质组平均反射率相近或相同的不同矿点的原料煤,它们的镜质组反射率分布图样式也往往存在较大的差异.更突出的一个弊端是,如果原料煤中存在收稿日期:1999-Ol-21修改稿收到日期:19990l28作者简介:康西栋.男,1967年生.副教授,煤田,抽气地质与勘探专生,近年从事煤田地质与石抽地质方面的教学与科研工作.一6l一地学前缘1999,6()混煤现象,仅凭镜质组平均反射率无法将其识别出来.但是,镜质组反射率分布图不仅能体现煤的变质程度,而且还可以反映煤中镜质组的分布状况,如果用它代替镜质组平均反射率作为煤岩配煤参数,结果应更为理想.笔者在实际研究中,提出一个将镜质组反射率分布图特征量化的参数,即镜质组平均反射率绝对标准差(R.sd).2R..sd的定义及其与焦炭强度的关系煤的镜质组平均反射率绝对标准差(R..)为:艮表1原料煤煤岩特性与焦炭强度测试结果(据北京焦化厂其中k为系数,是一个将后一部分计算值增大的参数,本文取其值为100;N为镜质组反射一62—l9996(增)地学前缘率图谱的微阶测点总数iF为第阶频数;为第i阶中值;R是一个标样的镜质组平均反射率,在实际研究中应当选取牯结性能和结焦性能最好的一种原料煤作为标样.此式的含义是求取煤样镜质组反射率与标准值R...的离散程度,它既可以体现镜质组反射率的平均值大小,又可以反映镜质组反射率的分布状况,因此从量和质2方面反映了煤样的镜质组特性.需要指出的是,镜质组反射率的标准值R…随研究区的不同而变化.经过对北京焦化厂所用原料煤的系统研究,发现当镜质组平均反射率(R…)为1.35%时,焦炭质量最好l6J,所以本文中取R…值为1,35%.利用北京焦化厂研究所研制的10kg小焦炉,对北京焦化厂所用华北地区26个矿点的原料煤进行了炼焦实验,煤岩特性与焦炭强度测试结果见文献[6]及表1.本次实验主要技术参数如下:装炉煤水分质量分数10%,装炉煤堆密度O8g/cm3,煤样细度8o目,焦炉预热温度为700℃,装煤后1h炉墙温度恢复至650℃,再按50℃/h升至炉墙温度为900℃,之后以80℃/h的速度将100S0}0,O100H0600{O01015U07114C∞8Cm,R0,d‰毒c0加4C6O图1煤的镜质组反射蛊与焦炭强度的关系图Fig,1Relationshipbetweenvitrinitereflectanceandcokeintensitya—R./%-M4./%;b-R./%-M~o/%;cR…/%一ML0/%;dR/%一MLo/%焦饼中心温度升至950℃为止,整个结焦过程持续7h40min.熄焦方法为水熄焦.控制焦炭水分为2%～5%.利用1/3m贡转鼓测定焦炭强度,取>60rnna焦炭6kg放人转鼓中转100次,按40Inm筛上物和10Inm筛下物的重量计算焦炭强度M40和Mlo的值.从表1中可以看出,各矿点煤样的显微组分组成基本相似.R…和R..与M40和MlO的相关性如图2所示,R..sd与焦炭强度的线性相关性好于R….3结果与讨论笔者以镜质组反射率绝对标准差(R..d)煤的牯结指数(G)以及胶质层最大厚度(Y) 等作为配煤参数,对北京焦化厂炼焦配煤方案进行研究200kg半工业焦炉试验结果表明,如果采用改进后的配比方案,焦炭强度M40参数比现在生产值提高2.6%,大块率d>60Tm的质量分数提高9.1%,从而使经济效益显着增高.因此,镜质组反射率绝对标准差(R.,sd)可以作为一个煤岩配煤参数,它比镜质组平均反射率(R…)更能体现原料煤的镜质组特性.然而,由于焦炭质量受多种因素制约,该参数应与其它配煤参数结合使用.以取得更佳效果在实际应用中,应根据研究区的具体情况调整R..sd计算公式中的R.值. 在研究过程中得到中国地质大学潘沿贵教授,翁成敏教授和中国矿业大学蛊奎威教授指导,在此表示衷心感谢163地学前缘1999.6(刊)参考文献周师庸编着应用煤岩学北京:冶金工业出版杜,1985298～3埔赵师庆着.实用煤岩学北京:地质出版杜1991.56～120扬起着.煤地质学进展北京:科学出版杜.1987.19～155周师庸新疆钢铁公司煤岩配煤研究带l料与化工1985(2):63～69虞继舜.试论煤岩配煤的参数.燃科与化工1985(5):25～30康西栋潘银苗,胡苦亭煤的煤岩学特征与伟炭强度的关系现代地质,1997(2):164-169ANEWCoALPErR0L0lGICALBLENDINGPARAM咂TERFoRCoKINGKangXidong(ChinaUniversityofGeosciences,Beijing,100083)PanYinmiao(ResearchInstituteBeijingCokingFox-tory,Beijing,100023)HuShaming(ChinaImport&E.rportCorporationofcoal,Beijing,100011)WangLingzhi(ResearchInstitute,BeijingCokingFox'tory,Beijing,100023) AbstractOwingtotheaveragevitrinitereflectanceofcoal(R…)cannotreflectthedistri butioneharacteristicsofvitrinitereflectanceaccurately,ifitwasusedasablendingparameter forraking,tosomeextent,itwouldleadtOmisunderstandtherelationshipbetweenvitrinite reflectaneeandcokequa|ityOnthebasisofaofpracticalresearchwork,anewcoalpetro—logicalblendingparameter,R…sparameterrevealsthe featureofbarchartofvitrinitereflectance,anditsvaluerefiectsthedistributioncharactens6cs ofvitrinitemaceralsinma1.RawcoalandblendcoalsamplesfromBeijingCokingFactoryha vebeenstudiedindetail,theresultshowsthatR.hasadvantageofR.minactingasablend—ingparameter.ByusingRo.,ColdngIndex(G)andthemaximumthicknessofielly(Y)as parameters,theauthorsdesignedanewblendingplanforBeringCokingFactoryAccordingto the2O0kg-fumacetestingresult,therakeimensityvalue(M40)increases2.6%,andthe percentage0frakebiggerthan60n1rTlincreases9.1%.Keywordscoalpetrology,cokeintensity,blendingparameter,Ro.sd一64。

沉积学参考资料

沉积学参考资料：干酪根分类及镜质组反射率（沉积有机地球化学）一、干酪根的显微组分1、类脂组：主要来自藻类，由类脂体组成，具有较高生烃潜力，分为：①藻质体：主要由蓝藻、绿藻、甲藻、疑源类形成。

②无定形体：多是水生生物和藻类彻底分解的产物。

2、壳质组：来源为高等植物的壳质组织，含有高级脂肪酸、高级醇、酯，水解或还原可生烃。

①角质体：植物的叶、枝、芽的最外层，由角质物质组成，角质层内储藏有脂肪酸。

②树脂体：植物的树脂形成。

③孢粉体：孢粉形成，脂类和蛋白质丰富。

3、镜质组：干酪根中的主要显微组分之一，含量平均4~30%，来自高等植物的木质纤维部分。

①结构镜质体：木质结构较清晰，可见植物的导管、纤维、纹孔结构。

②无结构镜质体：植物组织被水浸泡吸水膨胀，组织结构变形、破坏、消失，分解后产生的腐植酸溶液凝聚，经过生物化学作用形成无结构镜质体。

4、惰质组：高等植物的木质纤维组织，经丝碳化作用形成，仅极少量生成天然气。

反射率最高，无荧光。

生烃潜力：①藻质体和以藻类、细菌为主形成的富氢无定形体生油潜力最大。

②壳质体和部分富氢无定形体次之。

③镜质组和贫氢无定形体不利于生油，一定埋深经过温压作用有利于生气。

④惰质组基本没有生油潜力。

水生烃源岩的主要干酪根类型和生烃潜力和沉积速率的关系干酪根显微组分鉴定特征二、干酪根的类型划分三、陆相烃源岩成熟阶段划分标准注解：参数一：αααC29甾烷20S/（20S+20R）；参数2：C29甾烷ββ/（ββ+αα）；TTI：时间-温度指数，公式为：TTI=Σ2n×（△tn）,表示时间与温度两种因素同时对沉积物有机质成熟度的影响，用来预测一个沉积盆地中烃类生成的时间、液态烃裂解为气态烃的深度的，成藏史图上可确定生油窗.四、干酪根类型综合分类五、有机质演化过程中镜质组反射率的变化[镜质组反射率是古地温史（有机质热演化程度）的指标，镜质组反射率随埋深（温度）增加呈指数增长。

根据镜质组反射率划分有机质的演化阶段]镜质体反射率：指镜质体——煤、有机碎屑、干酪根等对垂直入射于其抛光面上光线的反射能力，公式为：RO（油浸介质反射率）=Ir（反射光强度）/Ii（入射光强度）×100测定位置样品的反射率的样品需要用未知样品的反射光强与已知标本的反射光强度作比较，公式为：RC=RS=IC/IS镜质体反射率反映石油成熟度的原因：干酪根属于吸收性物质，干酪根演化成分加深，各种组分之间的反射色及突起差别逐渐消失，整个变化过程中，镜质体反射率增大的变化趋势平稳均一，和其他化学成熟作用参数之间基本上为连续函数关系，演化程度加深镜质体反射率增加，这些都与镜质体向石墨型晶体演化有关，向石墨演化的过程中，干酪根的芳香核缩聚程度越来越大，含氢量越来越少，形成更致密的结构单元，透射率（吸收光线的能力）降低，反射率增高，镜质体的反射率测定不受干酪根类型变化的影响，与有机质成熟度之间具有良好的相关性，能够良好地反映出生油岩的时间-古地温史、有机质热演化的指标。

煤镜质组反射率在洗煤生产中的意义

024地质勘探DI ZHI KAN TAN市场经济条件下，原煤价格太高，洗煤利润很低。

随着高炉的大型化，高炉冶炼对焦炭的质量要求越来越高，为了生产高品质的焦炭，焦化厂在现有的设备和生产工艺的基础上只能要求原料煤即洗精煤要保持很高的品质，越来越多的焦化厂要求提供单种煤或者是简单混煤。

本文着重说明煤的镜质组反射率及在洗煤生产中的意义。

1 煤的镜质组反射率及特点煤的镜质组反射率是表征煤阶的重要指标。

植物遗体经过生物化学作用后转变成泥炭，泥炭当地壳下降时被其他沉积物覆盖，在压力作用下，发生压紧、失水、胶体老化、固结等一系列变化形成了褐煤。

褐煤层继续降到较深处，在不断增高的地温和压力作用下，顺次转变为烟煤、无烟煤、超无烟煤甚至石墨。

镜质组反射率作为表征煤阶的指标由如下几个特点：1）各煤岩显微组分的反射率随煤阶变化的速度有差别，其中镜质组的变化快且规律性强，线性关系好，特别是在烟煤阶段；2）镜质组是煤的主要显微组分；3）镜质组颗粒大而且表面均匀，其反射率容易测定，随机反射率数值比较集中，测定数据偏差小；4）镜质组反射率与其他表征煤阶的指标（如挥发分、碳含量等等）相比，较少的受煤的岩相组成的变化影响，不受煤矿物质含量高低的影响，因此是公认的比较理想的煤阶指标，特别是在烟煤阶段。

2 煤的反射率测定原理反射率是指垂直反射时，反射光强度和入射光强度的百分比值，一般用R表示。

R=（γ反射光强度÷I入射光强度）×100％3 洗煤生产中的煤岩分析3.1 混煤的判定在贸易中，根据国家标准商品煤反射率分布图的判别方法（GB/T15591-1995）来区分是否是混煤，其中标准偏差S反映的是每个测点之间对光的反射强弱的偏离程度，不同煤种对光的反射强弱是不同的。

如果标准偏差S大于0.1，一般从商品贸易的角度认为是混煤；如果标准偏差S大于0.2，则认为是复杂混煤；如果标准差S介于0.1和0.2之间，则认为是简单混煤。

精煤知识链接(一)

精煤知识链接（一）1、精煤是指经洗选加工供炼焦用或其他用途的洗选煤炭产品的总称。

一般来说，精煤是为了炼焦用的一种煤，它要经过水洗去硫，去杂质等工业过程，以达到炼焦用的标准。

2、炼焦是将煤放在干馏炉中加热，随着温度的升高(最终达到1 000℃左右)，煤中有机质逐渐分解，其中，挥发性物质呈气态或蒸汽状态逸出，成为煤气和煤焦油，残留下的不挥发性产物就是焦炭。

焦炭在炼铁炉中起着还原、熔化矿石，提供热能和支撑炉料，保持炉料透气性能良好的作用。

因此，炼焦用煤的质量要求，是以能得到机械强度高、块度均匀、灰分和硫分低的优质冶金焦为目的。

3、炼焦用煤包括气煤、1/2中粘煤、气肥煤、肥煤、1/3焦煤、焦煤、瘦煤、贫瘦煤等8类煤。

其中，肥煤、焦煤和瘦煤等中、高挥发分强粘结煤是配煤炼焦的基础煤，它们可以保证煤料有足够的粘结性，这些煤也能单独炼焦。

优质炼焦用煤是指原煤灰分<15%、硫分<1%、强粘结性、可选性为易选的焦煤、肥煤和瘦煤。

4、在炼焦中，精煤灰分的高低决定焦炭的强度。

常用的灰分指标有空气干燥基灰分（Aad）、干燥基灰分（Ad）等。

也有用收到基灰分的（Aar）。

一般常用干燥基灰分（Ad）。

注：由于指标的用途不同，对煤质分析的结果有不同的表示方法。

收到基（ar）是指以收到状态的煤为基准的表示方法；空气干燥基（ad）指与空气湿度达到平衡状态的煤为基准的表示方法；干燥基（d）指以假想无水状态的煤为基准的表示方法；干燥无灰基（daf）指以假想无水、无灰状态的煤为基准的表示方法。

5、冶炼用炼焦精煤灰分等级划分精煤知识链接（二）1、挥发分是煤分类的重要指标。

煤的挥发分反映了煤的变质程度，挥发分由大到小，煤的变质程度由小到大。

常使用的有空气干燥基挥发分（Vad）、干燥基挥发分（Vd）、干燥无灰基挥发分（Vdaf）和收到基挥发分（Var）。

其中Vdaf是煤炭分类的重要指标之一。

主焦煤和1/3焦煤的最大的区别就是挥发分，主焦煤为中等的挥发分（约16％—28％），我公司主焦煤Vdaf指标区间为23%-28%；1/3焦煤为中高的挥发分（约28％—37％），我公司1/3焦煤指标为28%-35%；肥煤为中等或较高的挥发分（约20％—40％），我公司肥煤指标为30%-36%。

镜质组随机反射率对焦炭热态强度的影响

镜质组随机反射率对焦炭热态强度的影响郑超;罗东;颜科求;王勋;周勇;田永胜;王光辉【摘要】将镜质组随机反射率Rran分为5个子区间,各区间所占百分比标记为R1,R2,R3,R4和R5,以这5个指标作为实验变量,在满足捣固炼焦对配合煤质量要求的前提条件下,实施了35组5 kg试验焦炉捣固炼焦实验.结果表明:R1,R2,R3,R4和R5这5个指标与w(Vdaf)值、(R)max值、G值和Y值之间都有着较强的线性相关性,相关系数R分别为0.933,0.976,0.858和0.564;采用R1,R2,R3,R4和R5预测焦炭反应性,预测精度高;R1含量增加会明显劣化焦炭热态强度,R3和R4含量增加会提高焦炭热态强度,同时,R1,R2,R3,R4和R5对CRI的影响程度大小为R1＞R3=R4＞R5＞R2.通过调整R1,R2,R3,R4和R5的含量,使其分别为25％～35％,20％～30％,10％～20％,10％～25％和5％～15％,可以有效改善焦炭热态强度.%The respective percentage of five subintervals of vitrinite random reflectance was defined as R1,R2,R3,R4 and R5 indicators.35 groups of 5 kg test coke oven stamping coking experiments were carried out,with the five indicators as experimental variables and on the condition of meeting the blended coal quality requirements in tamping coking process.The results show that there is strong linear correlation between the five indicators and content of the dry ashfree volatile matter w(Vdaf),the mean maximum reflectance of vitrinite (Rmax),the caking index (G) and the maximum thickness of plastic layer (Y).The correlation coefficient is 0.933,0.976,0.858 and 0.564,respectively.And there is high prediction accuracy by usingR1,R2,R3,R4 and R5 to predict the coke reactivity index.Moreover,the coke reactivity index improves obviously for the increasing of the content ofR1,and reduces for the increasing of the content of R3 andR4.Meanwhile,the degree of impact of R1,R2,R3,R4,R5 on the coke reactivity index is R1＞R3=R4＞R5＞R2.Therefore,the thermal strength of coke can be effectively improved by adjusting the respective content ofR1,R2,R3,R4 and R5 to 25％-35％,20％-30％,10％-20％,15％-25％ and 5％-15％.【期刊名称】《煤炭转化》【年(卷),期】2017(040)002【总页数】6页(P6-10,15)【关键词】镜质组;随机反射率;焦炭;热态强度;预测模型;配煤【作者】郑超;罗东;颜科求;王勋;周勇;田永胜;王光辉【作者单位】武汉科技大学化学工程与技术学院,湖北省煤转化与新型炭材料重点实验室,430081武汉;武汉科技大学化学工程与技术学院,湖北省煤转化与新型炭材料重点实验室,430081武汉;湖南煤化所新能源有限公司,417000湖南娄底;武汉科技大学化学工程与技术学院,湖北省煤转化与新型炭材料重点实验室,430081武汉;武汉科技大学化学工程与技术学院,湖北省煤转化与新型炭材料重点实验室,430081武汉;武汉科技大学化学工程与技术学院,湖北省煤转化与新型炭材料重点实验室,430081武汉;武汉科技大学化学工程与技术学院,湖北省煤转化与新型炭材料重点实验室,430081武汉【正文语种】中文【中图分类】TQ520.62随着高炉的大型化及富氧喷吹技术的大力发展，焦炭在高炉中的骨架作用愈来愈突出，而焦炭的骨架作用主要由焦炭的热态强度来决定，因此，精准预测及提高焦炭的热态强度已成为焦化行业亟需解决的关键问题之一[1].焦炭的热态强度由焦炭的反应性(CRI)和反应后强度(CSR)来表征，且两者之间存在着线性相关性[2].CRI受控于焦炭的气孔结构、显微组织、灰成分以及它们之间的相互作用[3].因此，焦炭的反应性预测模型所采用的指标主要集中在煤的黏结指数(G值)、干燥无灰基挥发分含量w(Vdaf)、胶质层最大厚度(Y)、矿物催化指数(MCI)和煤岩学参数等.谢海深等[4]提出以传统的G值、Vdaf和指标预测CRI，其模型相关系数为0.89[4].但以这种传统的G值、Vdaf值、Y值和指标指导和优化配煤结构，在实际生产中往往出现配煤和焦炭质量不稳定的现象.而以煤岩学为指导的配煤理论，在深度优化配煤结构、节约炼焦煤资源和稳定焦炭质量上，得到了焦化行业的一致认可[5].如以CBI-SI为基础改进的煤岩配煤方法，提高了预测的精准度和焦炭质量[6]，但是该方法存在前期需求数据量大、耗时长的问题，在实际应用中受到一定限制.因此，本研究主要以煤的镜质组随机反射率Rran作为实验的主要指标，探讨镜质组随机反射率Rran对焦炭热态强度的影响关系，旨在更加方便准确且快速地预测焦炭热态强度，优化配煤结构，提高煤岩配煤方法的实用性.实验所用的炼焦单种煤由湖南煤化所新能源有限公司提供.为了研究镜质组随机反射率对焦炭热态性能的影响，本研究在白云起等[7-9]将Rran划分为9个子区间和4个子区间的基础上，提出将在0.000到2.500区间范围内的Rran划分为5个子区间，分别将Rran的5个子区间内的分布频度的加和值定义为R1，R2，R3，R4和R5五个指标.这5个指标对应的区间范围见表1.在满足捣固炼焦对配合煤质量要求的前提条件下(即配合煤的灰分含量均控制在10%以内，挥发分含量在27%～32%之间，硫分含量约0.8%，G值均在55～75之间，胶质层最大厚度在10 mm～15 mm之间)，以R1，R2，R3，R4和R5为主要实验变量，分别调整R1，R2，R3，R4和R5在10%～45%，5%～45%，10%～45%，5%～25%和0%～15%范围内波动，并且尽可能使其均匀变化，以此达到本实验方案均匀设计的目的.最终本研究共进行了35组配煤炼焦实验.其中，按GB/T 212-2001测定各单种煤及配合煤的工业分析指标，按GB/T 479-2000测定各单种煤及配合煤的胶质层指数，按GB/T 5447-1997测定黏结指数G值，按GB/T 6948-1998采用MSP-200显微光度计测定镜质组反射率，按GB/T 4000-2008测定焦炭热态强度.捣固炼焦实验采用武汉科技大学自制的5 kg试验焦炉进行，捣固密度为1.10t/m3，焦饼中心最终温度为950 ℃～960 ℃.2.1 焦炭反应性CRI与焦炭反应后强度CSR之间的关系对35组焦炭进行分析，采用最小二乘法回归得出CSR-CRI之间的数学关系，其拟合方程和拟合曲线分别见式(1)和图1.拟合方程的相关系数为0.909，由图1可以直观地看出，CSR与CRI的线性相关性较高，与谢海深等[4]的研究结果类似.因此，对于焦炭热态强度的影响研究，可以转化成对CRI的影响研究.2.2 镜质组随机反射率Rran分布区间与w(Vdaf)值等反应性指标的关系将R1，R2，R3，R4和R5五个指标分别对w(Vdaf)值、G值、Y值和指标进行多元线性回归分析，得出各相关系数R和F值，结果见表2.其中，显著水平α=0.001下，F0.999(5，30)=5.53，显著水平α=0.005下，F0.995(5，30)=4.23，显著水平α=0.01下，F0.990(5，30)=3.70.由表2可知，R1，R2，R3，R4和R5五个指标与w(Vdaf)和之间有很强的线性相关性，与G值和Y值之间也有着较强的线性相关性.可见，R1，R2，R3，R4和R5五个指标中包含了配合煤的黏结性能和煤化度信息.配合煤黏结性能的大小是结焦性能强弱的关键，因此，分别将R1～R5与G值进行相关系数R和斜率k的分析，结果见表3.由表3中的相关系数R可以看出，R1，R2，R3和R5与G值具有较高的线性相关性；由斜率可以看出，R2和R3含量与G值是正相关，且对G值影响大小为R2>R3，而R1，R4和R5含量与G值是负相关，且对G值影响大小为R5>R1>R4.2.3 镜质组随机反射率Rran分布区间对焦炭反应性CRI的预测采用多元线性回归方法，利用R1～R5五个指标对焦炭反应性CRI建立预测模型，其模型为：CRI=-50.9+1.1×R1+0.8×R2+ 0.7×R3+0.8×R4+0.5×R5 (R=0.798)同时，对上述模型进行F检验，得出F值为12.89，其中显著水平α=0.001下，F0.999(5，30)=5.53.由相关系数R值和F检验可以看出，采用R1～R5预测CRI 具有较高的预测精准度.另外，配合煤的镜质组随机反射率Rran可通过加和法快速得到，因此，采用R1～R5指标能够达到快速准确地预测CRI的目的.2.4 R1～R5对焦炭反应性CRI的影响分别对R1～R5与CRI的相关性作图，并添加趋势线，结果见图2.同时，计算各趋势线的相关系数R和斜率k，结果见表4.由图2可以看出，随着R1含量的递增，CRI也明显增加，焦炭的热态强度严重劣化；随着R3或R4含量的增加，CRI都相应地减小，焦炭的热态强度增强；而R2和R5含量的增加对CRI的影响不明显.由表4可以看出，CRI与R1和R3有着较强的线性相关性，同时由斜率可以得出，五个指标对CRI的影响程度大小为R1>R3=R4>R5>R2.通过查阅文献[8-10]可以发现，R1所对应的反射率分布，在成焦过程中其化学缩聚活性强，形成的中间相小球体的尺寸过小而形成各向同性炭；R2所对应的反射率分布，在成焦过程中主要形成细粒镶嵌结构；R3所对应的反射率分布，在成焦过程中主要形成粗粒镶嵌和纤维状结构；R4和R5所对应的反射率分布，在成焦过程中其主要形成粗粒镶嵌、破片结构和惰性结构.并且，焦炭的光学组织结构与CO2反应强弱顺序为：各向同性结构>惰性结构>细粒镶嵌结构>粗粒镶嵌结构>纤维结构>片状结构[3，8-9].因此可以得出，本实验R1的递增严重劣化焦炭热态强度，R3和R4的递增强化焦炭热态强度，与文献报道相一致.2.5 镜质组随机反射率Rran分布区间对捣固配煤结构的优化通过上述研究发现，R1～R5对焦炭热态强度有着较为直接的关系，因此，R1～R5在优化配煤结构上具有一定的指导意义.分别将R1～R5所在区间与各煤种的镜质组随机反射率分布区间进行比对，结果见表5.由表5可以看出，R2所在区间对应的煤种为黏结性较强的1/3焦煤和肥煤，这与R2含量与G值正相关的实验结果相符合.实验表明，R2含量对CRI的影响最弱.因此，在捣固炼焦中可以大量减少甚至不配入优质肥煤，而可以利用1/3焦煤来替代，以提供充足的黏结能力.R3所在区间对应的煤种为优质炼焦煤中的焦煤，同时，实验结果表明，R4与R3对CRI的影响程度相同，因此，在捣固炼焦中可以尽量减少焦煤的配入量，而适当增加瘦煤的配入量.综上，在满足焦炭质量要求的前提下，按以下方法可找出对应R1～R5的最佳分布范围：1) 由于R1含量增加对焦炭热态强度有较强的劣化作用，因此，气煤的配入量需要严格控制，以保证R1含量在25%～35%之间；2) 利用1/3焦煤替代肥煤以保证R2含量为20%～30%，从而为配煤提供合适的黏结性能；3) 减少焦煤的配入量，同时适当提高瘦煤的配入量，以保证R3含量为10%～20%，R4含量为10%～25%；4) R5含量增加会降低配煤的黏结性能，因此，R5含量不能过高，可确定为5%～15%.采用以下8种单煤对上述配煤结构进行验证，8种单煤的性质指标见表6(由于镜质组随机反射率指标数据过于庞杂而未将其列在表6中).由表6可以看出，选取的8种单煤包含2种气煤、2种1/3焦煤、2种焦煤、1种瘦煤和1种贫瘦煤，但不含肥煤.通过简单的加和计算，在满足捣固炼焦对配煤质量要求的前提条件下，得出以下3组配煤方案，结果见表7.按照以上3组方案进行配煤，得到3组配煤，其性质指标见表8.由表8可以看出，配煤的w(Vdaf)值、G值、Y值和指标均满足捣固炼焦对配煤质量的要求.另外，对3组配煤进行捣固炼焦实验，得到3组焦炭，其性质指标见表9.由表9可以看出，3组焦炭的CRI为32%左右，CSR为55%左右，焦炭的热态强度均达到了冶金焦二级标准(CRI<35%，CSR>50%).因此，在满足捣固炼焦对配煤质量要求的前提下，能够利用R1～R5进一步方便快速地优化配煤结构.1) R1，R2，R3，R4和R5五个指标分别与w(Vdaf)值值、G值和Y值之间都有着较强的线性相关性，相关系数R分别为0.933，0.976，0.858，0.564.同时，R2和R3含量与G值正相关，且对G值影响大小为R2>R3，而R1，R4和R5含量与G值负相关，且对G值影响大小为R5>R1>R4.2) 采用R1，R2，R3，R4和R5预测焦炭反应性，预测精度高，相关系数R为0.798.R1含量的增加会明显劣化焦炭热态强度，R3和R4含量的增加会提高焦炭热态强度，R1～R5对CRI的影响程度大小为R1>R3=R4>R5>R2.3) 在满足捣固炼焦对配煤质量要求的前提条件下，可以利用1/3焦煤替代肥煤及减少焦煤配比，通过调整R1含量为25%～35%，R2含量为20%～30%，R3含量为10%～20%，R4含量为10%～25%，R5含量为5%～15%，能够对配煤结构作进一步优化.【相关文献】[1] 王胜春，张德祥，陆鑫，等.中国炼焦煤资源与焦炭质量的现状与展望[J].煤炭转化,2011,34(3):92-96.WANG Shengchun,ZHANG Dexiang,LU Xin,et al.Actualities and Prospect of Coking Coal Resources and Coke Quality in China[J].Coal Conversion,2011,34(3):92-96.[2] 李艳红，赵文波，常丽萍，等.炼焦机理和焦炭质量预测的研究进展[J].化工进展,2014,33(5):1142-1150.LI Yanhong,ZHAO Wenbo,CHANG Liping,et al.Progress of Research on Coking Mechanism and Coke Quality Prediction[J].Chemical Industry and EngineeringProgress,2014,33(5):1142-1150.[3] 姚昭章，郑明东.炼焦学[M].北京:冶金工业出版社,2008.YAO Zhaozhang,ZHENG Mingdong.Coke Making[M].Beijing:Metallurgical Industry Press,2008.[4] 谢海深，刘永新，孟军波，等.焦炭质量预测模型的研究[J].煤炭转化,2006,29(3):54-57.XIE Haishen,LIU Yongxin,MENG Junbo,et al.Study on the Predictive Model for Coke Quality[J].Coal Conversion,2006,29(3):54-57.[5] 师晋恺，吴玉良.煤岩分析在配煤炼焦中的应用[J].山西化工,2013,33(4):63-65.SHI Jinkai,WU Yuliang.Application of Coal Petrography Analysis in Coal Blending for Coking[J].Shanxi Chemical Industry,2013,33(4):63-65.[6] 赵悦，王杰平，季斌，等.煤岩配煤技术研究进展[J].洁净煤技术,2015,21(6):22-25.ZHAO Yue,WANG Jieping,JI Bin,et al.Progress of Blending Based on CoalPetrography[J].Clean Coal Technology,2015,21(6):22-25.[7] 白云起，周扬，周国江.由镜质组反射率分布预测配合煤的指标[J].黑龙江科学,2015(19):18-21. BAI Yunqi,ZHOU Yang,ZHOU Guojiang.Prediction of the Blending Coal Indexes by the Vitrinite Reflection Distribution[J].Heilongjiang Science,2015(19):18-21.[8] 项茹，薛改凤，陈鹏，等.炼焦煤镜质组反射率分布对焦炭显微结构和热性能的影响[J].煤化工,2007,35(5):47-49.XIANG Ru,XUE Gaifeng,CHEN Peng,et al.Effect of Vitrinite Reflectance Distribution of Coking Coal on Microstructure and Thermal Properties of Coke[J].Coal Chemical Industry,2007,35(5):47-49.[9] 薛改凤，许传智，陈鹏.煤岩配煤技术在武钢生产中的应用研究[J].武汉科技大学学报(自然科学版),2006,29(6):571-573.XUE Gaifeng,XU Chuanzhi,CHEN Peng.Study on the Application of Coal Petrology in Blending Coal for Coking in WISCO[J].Journal of Wuhan University of Science and Technology(Natural Science Edition),2006,29(6):571-573.[10] LI Kejiang,KHANNA R,ZHANG Jianliang,et al.The Evolution of StructuralOrder,Microstructure and Mineral Matter of Metallurgical Coke in a Blast Furnace:a Review[J].Fuel,2014,133(5):194-215.。
