[原创]25米高杆灯维修安装措施
高杆灯安装使用说明
结构简介：整体升降包括所有钢缆全部装入灯杆内。
一根电缆将按钮遥控盒及控制板连接起来。
具体如下：一、滑轮架结构位于灯杆的顶部。
三根不锈钢绳（副钢绳）以 120°排列安装于固定结构的支撑架上，六个滚轮（分三组）将钢绳引入灯杆内，一个连接法兰将三根副钢绳与一根不锈钢主钢绳连接。
对应副钢绳支架的下面是 3 个挂钩盒，也为 120°排列均布。
另外一个支架为电缆专用支架，两个塑料滚轮将电缆引入杆内，穿过钢绳连接法兰 1.2 米后打个结（打结是为了防止在提升时电缆滑落），待灯盘升到挂钩盒，挂上钩后，电缆方能引到杆底门内，然后在电路控制板上接入电源。
二、绳缆系统照明科技主钢绳柔性好强度高，优质不锈钢制作而成，坚固耐用，永不生锈。
副钢绳三条柔性好强度高，优质不锈钢制作而成，坚固耐用，永不生锈。
主电缆（实物如左图，共一条）柔性多芯橡胶国标电缆三、连接法兰，锁副钢绳的三个孔 120°排列均布，边上最大的孔为穿电缆的孔，中间的孔为锁主钢绳的孔。
四、电路控制板电路控制板（实物如左图，共一块）固定于杆底门内。
照明科技输入交流 380V 三相四线（A、 B 、C、 N）；输出为 2 路或者 3 路（按负载多少而定）交流 220V (L1、L2、L3、N0)，N0 为公用零线。
此板能控制灯盘升降和定时开关灯。
五、按钮遥控器按钮遥控器（实物如左图，共 1 个）连接于门内电路控制板上，遥控灯盘升降。
六、升降传动系统卷扬机和电机（实物如左图，共一台）具有手动、电动功能，减速机构灵活、轻便，具有自锁功能；变速比合理，灯盘电动升降时速度不超过 6m/min。
选用失电断电制动电机，采用电机过载保护装置。
设置有电气、机械限位装置。
2、安装前准备安装工具和材料如下：安装前准备安装工具和材料如下：安装工具和材料如下（1）3 吨以上叉车一部（2）大活动扳手 1 把(适合地脚螺母用) （3）22-24 开口扳手 1 把（4）14-17 开口扳手 1 把（5）10 磅铁锤 1 把（6）机油 48 升 (8 升/套) （7）一字和十字螺丝刀各一把（8）内六角扳手 1 套（9）16 厘钢丝绳 45 米（10）16 厘钢丝绳锁头 8 个（11）手拉葫芦 2 个（3-5 吨）（12）25 吨吊车一部(安装灯杆用) （13）￠76*3.5 铁管 1.5 米/条 2 条（14）￠150 以上*3.5 铁管 0.6 米/条 6 条（15）枕木 6 块3.装配及安装高杆灯系统在开始装配高杆灯前，打开箱盖检查并根据提供的清单仔细核对所有部件第一步：把灯杆平放在地上,用150以上圆钢管和枕木垫平、垫直，使两节灯杆在一条直线上(焊缝对焊缝）。
高杆灯维修安全技术措施(最新版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改高杆灯维修安全技术措施(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes高杆灯维修安全技术措施(最新版)一、概况由于高杆灯所处的环境恶劣，长期风吹日晒、雨雪侵袭。
需由专业人员进行维修和部件更换，以提高其使用寿命，确保使用安全。
为确保检修工作顺利进行特制订以下安全技术措施。
二、组织机构工作负责人：安全负责人：技术负责人：施工负责人：三、危险源辨识：1、起吊时出现意外砸到房屋，及周边行人。
2、施工人员在矸井工区未遵守相关制度，进入要害部位引发事故。
3、施工期间无关人员进入警戒区，引发人身事故。
4、起吊作业时未设置警戒区，造成行人误入作业区域引发人身事故。
四、检修操作程序（一）维护前准备1、熟悉图纸，明确要求，准备材料与工具。
2、检查机械部件是否正常完好。
如：各部件连接螺栓结合是否牢固，轴承是否有润滑，磨损的零部件要及时更换。
3、检查电动机的接地系统是否牢靠，锈蚀严重的要进行除锈处理。
4、检查蜗轮蜗杆减速机、安全联轴器和离合器。
清除油垢，添加齿轮油。
检查蜗轮蜗杆的磨损情况，当齿轮减薄或有沟痕时应予更换。
安全联轴器不得轻易松动或调整。
5、仔细检查钢丝绳的锁母卡扣不应有破头、松套等缺陷，钢丝绳的本身不应有偏压、散股、断丝、硬伤、凹陷、锈蚀和明显的磨损等现象，要特别注意分绳器和钢丝绳的夹子。
为了防止钢丝绳生锈以及减少钢丝绳之间和钢丝绳与卷筒、滑轮之间的磨损，可用硬毛刷把防锈油脂涂在钢丝绳上。
6、检查限位开关，检查电源电缆有无受压、受夹、受损等现象。
高杆照明设施的管理与维护
高杆照明设施的管理与维护摘要随着城市大型立交桥、广场等建筑的大量建设，高杆照明得到了广泛应用。
如何管理和维护好高杆照明设施，使其能够安全、可靠地运行，是一个需要大家研究的课题。
本文理论和实际相结合提出了高杆照明专业管理和维护的方法和措施。
关键词高杆照明管理维护根据建设部行业标准《高杆照明设施技术条件》(CJ/T3076-1998)对室外大面积照明装置的高度分类，灯杆高度在20米以上的高杆照明通常称为高杆灯。
高杆灯具有能提供大面积照明、大量减少灯杆数量等特点，被广泛应用于立交桥、广场、码头、机场、大型停车场等开阔场地，是处理大面积照明的成熟手法。
由于高杆灯灯杆、灯盘自重较大，灯具安装的高度较高，灯盘的升降机构都采用电动机、蜗轮、蜗杆、钢绳等机械设备，因此高杆灯的管理与维护具有特殊性，对管理部门提出了较高的要求，需要制定较详细的管理和维护制度。
1、高杆灯的组成高杆灯一般由三部分组成1.1灯盘部分灯盘一般为钢或铝合金结构，在灯盘上安装灯具、镇流器、接线盒等附件。
可根据场地的不同进行全方位或单面照明，并可以分单层或多层布置。
1.2 灯杆部分灯杆是根据照射面积来选择高度。
灯杆为分段钢结构，采用圆形或多边形的插接或焊接连接方式，杆顶部装有避雷针、防雨罩、Y型滑轮组件。
灯杆下端设有小门，内装卷扬机和电气设备。
1.3 传动部分传动部分由升降电机、电源箱、卷扬机及滑轮箱、钢丝绳等组成。
卷扬机由蜗轮、蜗杆、滚筒、齿轮及钢丝绳组成。
升降机带有刹车装置，灯盘升降时可停留在任何位置而不下滑。
钢丝绳的安全系数为9。
2、高杆灯的管理2.1 建立高杆灯专业台帐从高杆灯建设完工，正式投入运行开始，对每基高杆灯建立单独的台帐，记录投入运行的时间、每次升降维护的时间、传动部分保养的时间及维护的情况等。
做以上详细记录，可与高杆灯生产厂家提供的资料进行对比，合理地安排更新或维修加固。
2.2 成立高杆灯维护专业部门由于高杆灯的维护在安全性和技术难度方面较为复杂，所以在城市道路照明管理单位应专设高杆灯维护部门，并对其人员进行专门培训，使其掌握高杆灯的安全操作，电动机、蜗轮、蜗杆的检修及维护技术。
灯杆及灯具安装措施
灯杆及灯具安装措施一、灯杆安装措施1、一般技术要求（1）要求同一路灯安装高度（从光源到地面）、仰角，装灯方向宜保持一致。
灯杆位置应合理选择，灯杆不得设在易被车辆碰撞地点，且与供电线路等空中障碍物的安全距离应符合供电有关规定。
（2）基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿出并应超出基础平面30~50mm。
浇制钢筋混凝土基础前必须排除坑内积水。
2、灯具安装纵向中心线和灯臂纵向中心线一致，灯具横向水平线应与地面平行，坚固后目测应无歪斜。
常规照明灯具的效率不应低于60%，且应符合下列规定：（1）灯具配件应齐全，无机械损伤、变形、油漆剥落、灯具破裂等现象。
灯具的防护等级、密封性能必须在IP55以上；（2）反光器应干净整洁，并应进行抛光氧化或镀膜处理，反光器表面应无明显划痕；（3）透明罩的透光率达到90%以上，并应无气泡、明显的划横和裂纹；（4）封闭灯具的灯头引线应采用耐热绝缘管保护，灯罩与尾座的连接配合无间隙；（5）灯具应抽样进行漫升和光学性能等测试，测试结果应符合现行国家标准《灯具安全要求与试验》（GB7000.1~7000.6）的规定，测试单位应具备资质证书。
（6）灯头应固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：（7）相线应接在中心触点端上，零线应接螺纹口端子；（8）灯具绝缘外壳应无损伤、开裂；（9）高压钠灯宜采用中心触点伸缩式灯口。
（10）灯头线应使用额定电压不低于500V的铜芯绝缘线。
功率小于400W的最小允许线芯截面应为1.5mm2，功率在400W至100W 的最小允许线芯截面应为2.5mm2。
（11）在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包带包扎，长度不得小于200mm。
（12）每盏灯的相线宜装设熔断器，熔断器应固定牢靠，接线端子上线头弯曲方向应为顺时针方向并用垫圈压紧，熔断器上端应接电源进线，下端应接电源出线。

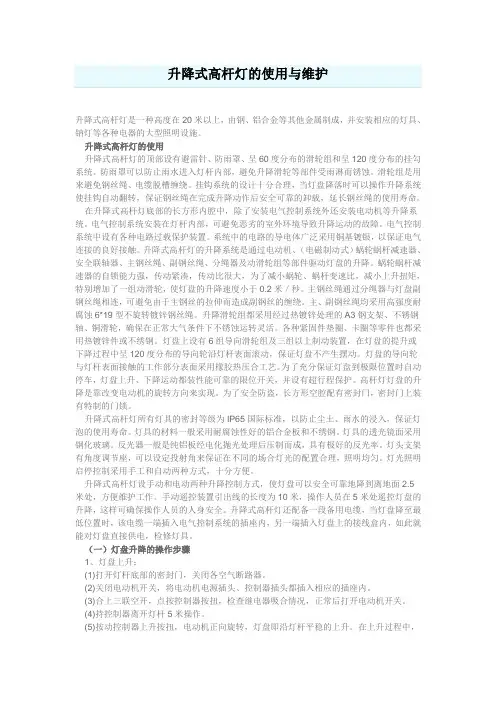

升降式高杆灯的使用与维护
升降式高杆灯是一种高度在20米以上，由钢、铝合金等其他金属制成，并安装相应的灯具、钠灯等各种电器的大型照明设施。
升降式高杆灯的使用升降式高杆灯的顶部设有避雷针、防雨罩、呈60度分布的滑轮组和呈120度分布的挂勾系统。
防雨罩可以防止雨水进入灯杆内部，避免升降滑轮等部件受雨淋而锈蚀。
滑轮组是用来避免钢丝绳、电缆脱槽缠绕。
挂钩系统的设计十分合理，当灯盘降落时可以操作升降系统使挂钩自动翻转，保证钢丝绳在完成升降动作后安全可靠的卸载，延长钢丝绳的使用寿命。
在升降式高杆灯底部的长方形内腔中，除了安装电气控制系统外还安装电动机等升降系统。
电气控制系统安装在灯杆内部，可避免恶劣的室外环境导致升降运动的故障。
电气控制系统中设有各种电路过载保护装置。
系统中的电路的导电体广泛采用铜基镀银，以保证电气连接的良好接触。
升降式高杆灯的升降系统是通过电动机、（电磁制动式）蜗轮蜗杆减速器、安全联轴器、主钢丝绳、副钢丝绳、分绳器及动滑轮组等部件驱动灯盘的升降。
蜗轮蜗杆减速器的自锁能力强，传动紧凑，传动比很大，为了减小蜗轮、蜗杆变速比，减小上升扭矩，特别增加了一组动滑轮，使灯盘的升降速度小于0.2米／秒。
主钢丝绳通过分绳器与灯盘副钢丝绳相连，可避免由于主钢丝的拉伸而造成副钢丝的缠绕。
主、副钢丝绳均采用高强度耐腐蚀6*19型不旋转镀锌钢丝绳。
升降滑轮组都采用经过热镀锌处理的A3钢支架、不锈钢轴、铜滑轮，确保在正常大气条件下不锈蚀运转灵活。
各种紧固件垫圈、卡圈等零件也都采用热镀锌件或不绣钢。
灯盘上设有6组导向滑轮组及三组以上制动装置，在灯盘的提升或下降过程中呈120度分布的导向轮沿灯杆表面滚动，保证灯盘不产生摆动。
灯盘的导向轮与灯杆表面接触的工作部分表面采用橡胶热压合工艺。
为了充分保证灯盘到极限位置时自动停车，灯盘上升、下降运动都装性能可靠的限位开关，并设有超行程保护。
高杆灯灯盘的升降是靠改变电动机的旋转方向来实现。
为了安全防盗，长方形空腔配有密封门，密封门上装有特制的门锁。
高杆灯维修安全预案
一、预案目的为确保高杆灯维修工作的顺利进行，保障维修人员的人身安全和设备安全，特制定本安全预案。
二、适用范围本预案适用于所有高杆灯维修作业，包括但不限于灯杆、灯盘、驱动系统、电缆等部件的维修。
三、组织机构及职责1. 维修领导小组：负责全面组织、协调和指挥高杆灯维修工作，确保维修过程安全有序。
2. 安全监督小组：负责对维修现场进行安全检查，及时发现并消除安全隐患。
3. 维修施工队：负责具体实施高杆灯维修工作，严格按照操作规程执行。
四、安全措施1. 人员培训（1）维修人员必须接受专业培训，具备相应的维修技能和安全知识。
（2）新员工必须经过试用期，通过考核后方可独立作业。
2. 施工现场安全（1）施工前，必须对施工现场进行全面检查，确保无安全隐患。
（2）施工现场应设置明显的警示标志，禁止无关人员进入。
（3）施工过程中，应保持施工现场整洁有序，避免交叉作业。
3. 高空作业安全（1）高空作业人员必须佩戴安全帽、安全带等防护用品。
（2）高空作业平台必须符合相关安全标准，定期检查维护。
（3）高空作业时，应确保作业人员与地面人员保持有效沟通。
4. 电气安全（1）维修电气设备前，必须切断电源，并挂上警示牌。
（2）维修过程中，应避免接触带电部分，防止触电事故。
（3）电气设备维修后，必须检查确认无安全隐患后方可投入使用。
5. 物料安全（1）施工过程中，应合理堆放物料，避免坠落伤人。
（2）易燃、易爆物品应远离施工现场，并妥善保管。
五、应急处理1. 事故报告（1）发生事故后，立即停止作业，及时上报维修领导小组。
（2）迅速组织人员对事故现场进行抢救，并采取措施防止事故扩大。
2. 事故调查（1）事故发生后，立即成立事故调查组，对事故原因进行调查。
（2）根据调查结果，提出整改措施，防止类似事故再次发生。
六、预案修订本预案由维修领导小组负责修订，根据实际情况和需要，可适时进行修订。
七、附则本预案自发布之日起实施，各相关部门和人员应认真贯彻执行。
升降式高杆灯简易维修方法
升降式高杆灯简易维修方法高杆灯在日常的照明使用中，因自然腐蚀、外力等因素导致钢丝绳生锈老化，灯杆顶部限位器失控，灯盘无法挂钩等问题。
为解决高杆灯维修中的这些问题，实践总结出了一套简单易行的维护操作方法，不仅降低了维护成本，并且简化了操作流程，安全可行。
标签：高杆灯维修方法高杆灯广泛适用于城市广场、车站、公路等场所，主要分为升降式和非升降式。
升降式高度一般在25-35米之间，其组成部分一般有：灯盘、灯杆、升降机构、电气装置等。
灯盘上安装有灯具，灯盘周边有三个呈120度分布的挂钩槽；升降机构包含电动机、卷扬机、涡轮减速器、主副钢丝绳及连接盘，灯杆顶部固定有滑轮组、行程开关限位器、挂钩等。
高杆灯在日常的照明使用中，因自然腐蚀、外力等因素导致钢丝绳生锈老化，灯杆顶部限位器失控，灯盘无法挂钩等问题。
在以前的维护工作中，必须聘请专业技术人员，租用大型高空作业车，维修中难度大、风险高，维护成本高。
为解决高杆灯维修中的这些问题，我所技术人员多次对高杆灯构造原理进行技术分析，实践总结出了一套简单易行的维护操作方法，不仅降低了维护成本，并且简化了操作流程，安全可行，现介绍如下：1 钢丝绳的更换（附图）1.1 以30米高杆灯为例，准备4根40米长的软绳，3根35米长的新钢丝绳，其中3根软绳分别于与新钢丝绳连接，另外一根用于与主电缆绳连接，然后在每根钢丝绳分别标注A、B两点，间距为30米。
1.2 工作人员将电气门中主电缆电源接头断开，并与主钢丝绳固定，操作升降系统开关将高杆灯灯盘下降到灯杆底部托架位置后将灯盘架上的3根旧钢丝绳扎头依次松开，分别将新钢丝绳的A端与3根软绳连接，B端与旧钢丝绳交叉编结，对接牢固（如7芯钢丝绳则将新旧钢丝绳各截断四股，长度约50公分）。
编结处应缠绕胶布，以利于平滑过灯杆顶部滑轮。
将灯盘上的主电缆插头与插座分离，用另一根软绳与主电缆插头绑紧（防止下一步骤中拉主钢丝绳时，电缆滑入灯杆内跌落）。
1.3 工作人员将主钢丝绳从电气门口往外慢慢拉出，让新旧钢丝绳匀速升降，编结头缓过滑轮，直至杆内的钢丝绳连接盘拉出杆门外。
