自动灭火喷淋系统水力计算书水力计算自动喷水灭火系统的水力计算主要是按照逐点计算法进行计算;这于原规范有很大区别。
原规范是采用估算法进行计算的.计算方法:1、确定喷头间距规范中给出了如下面所示的间距。
这个间距是最大间距,也就是在0.1Mpa下的间距。
喷水强度(L/min·m2)正方形布置的边长(m)矩形或平行四边形布置的长边边长(m)一只喷头的最大保护面积(m2)喷头与端墙的最大距离(m)4 4.4 4.520.02。
263。
6 4.012。
5 1.88 3.4 3.611.5 1.712~20 3.0 3.69.0 1.5注:1 仅在走道设置单排喷头的闭式系统,其喷头间距应按走道地面不留漏喷空白点确定;2 货架内喷头的间距不应小于2m,并不应大于3m。
很多设计者对这一点不是很了解,往往不论建筑物的实际尺寸,都一律套用这个距离,造成很多错误.对于一个建筑物,我们在确定了危险等级后,要根据建筑物的实际尺寸来确定喷头间距,如我们确定了一个建筑物为中危险Ⅱ级,也既喷水强度为8 L/min·m2由下图可知由上述图纸可以明白系统最不利点四个喷头ABCD围成的面积正方形ABCD的面积为S,只要保证S内的喷水强度不小于8 L/min·m2就满足规范要求;从图上看,在每个喷头的洒水量中有1/4的水量洒在S中,也就是S内的洒水量为一个喷头的洒水量;由喷头的流量公式喷头的流量应按下式计算:(9.1.l)式中q——喷头流量(L/min);P——喷头工作压力(MPa);K——喷头流量系数.可知q/S=8 L/min·m2;而S=L*L则,喷头间距L=当最不利点压力P=0.1Mpa时,L=3。
16m=3.1m;当最不利点压力为0。
05Mpa时,L=2.66m=2.6m 也就是说,在中危险Ⅱ级,也既喷水强度为8 L/min·m2时,喷头间距在2。
6m~3。
1m之间布置。
我们实际布置时,考虑喷头间距与建筑物尺寸的和谐,距离端墙保证不大于间距的一半.比如上图,我们保证喷头间距的均匀相等后,假如间距为3。
建筑给排水地下室喷淋计算

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》(2005年版) 基本计算公式: 1、喷头流量:
P K q 10=
式中:q -- 喷头处节点流量,L/min
P -- 喷头处水压(喷头工作压力)MPa K -- 喷头流量系数 2、流速V :
2
π4j
xh D q v =
式中:Q -- 管段流量L/s
D j --管道的计算内径(m ) 3、水力坡降:
3.12
00107.0j
d v i =
式中:i -- 每米管道的水头损失(mH 20/m ) V -- 管道内水的平均流速(m/s ) d j -- 管道的计算内径(m ),取值应按管道的内径减1mm 确定 4、沿程水头损失:
L i h ×=沿程
式中:L -- 管段长度m
5、局部损失(采用当量长度法):
L i h ×=局部(当量)
式中:L(当量) -- 管段当量长度,单位m(《自动喷水灭火系统设计规范》附录C) 6、总损失: 沿程局部h h h +=
7、终点压力: h h h n n +=+1
计算结果:
所选作用面积:430.3平方米
总流量:25.55 L/s
平均喷水强度:3.56 L/min.平方米入口压力:14.12 米水柱。

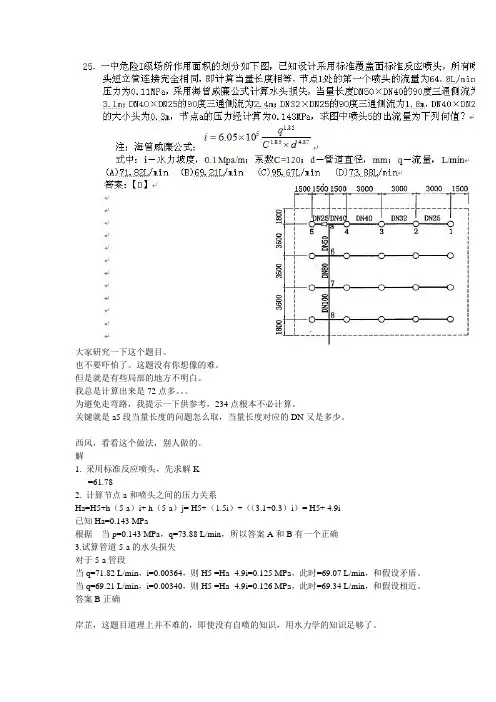

喷淋计算

大家研究一下这个题目。
也不要吓怕了。
这题没有你想像的难。
但是就是有些局部的地方不明白。
我总是计算出来是72点多。
为避免走弯路,我提示一下供参考,234点根本不必计算。
关键就是a5段当量长度的问题怎么取,当量长度对应的DN又是多少。
西风,看看这个做法,别人做的。
解1. 采用标准反应喷头,先求解K=61.782. 计算节点a和喷头之间的压力关系Ha=H5+h(5-a)i+ h(5-a)j= H5+(1.5i)+((3.1+0.3)i)= H5+ 4.9i已知Ha=0.143 MPa根据当p=0.143 MPa,q=73.88 L/min,所以答案A和B有一个正确3.试算管道5-a的水头损失对于5-a管段当q=71.82 L/min,i=0.00364,则H5 =Ha- 4.9i=0.125 MPa,此时=69.07 L/min,和假设矛盾。
当q=69.21 L/min,i=0.00340,则H5 =Ha- 4.9i=0.126 MPa,此时=69.34 L/min,和假设相近。
答案B正确岸芷,这题目道理上并不难的,即使没有自喷的知识,用水力学的知识足够了。
无非就是H正比Q平方(这里是1.85)你发的那个i,j是什么我不太清楚,不过我可以肯定的是,忽略管径是不行的。
(1.5i)+((3.1+0.3)i)=4.9i==========这个地方其实就有问题了,因为,1.5对应的DN与3.1+0.3对应的DN并不相同,而且单位长度水损差异很大,不能用一个i来表达的。
DN40*DN25大小头,当量长度0.3m,但这0.3m对应DN25还是DN40还是DN多少?没有DN怎么来计算?不考虑管径是肯定粗糙的。
我也是这样来的。
按下游计?那这个暂且同意。
那当量长度DN50×DN40的90度三通侧流为3.1m,这个对应DN40?第三个问题如上图。
当量长度DN50×DN40的90度三通侧流为3.1m,这个我理解是从A到C是3.1m,那从B到C呢??当量长度是个很不成熟的东西。
消防喷淋头流量计算公式

消防喷淋头流量计算公式消防喷淋头流量计算公式这事儿啊,说起来还真挺重要的。
咱们得先搞清楚,为啥要算这喷淋头的流量呢?其实啊,就好比咱们家里用水龙头,得知道它出多少水,才能心里有数。
消防喷淋头也一样,知道它的流量,才能判断在火灾发生的时候,能不能及时有效地灭火。
那这流量咋算呢?这里面有个公式:Q = K × √10 × P这里的 Q 就是流量啦,单位是升每分钟(L/min);K 呢,是喷头的流量系数;P 是喷头工作压力,单位是兆帕(MPa)。
比如说,有个喷头的流量系数 K 是 80,工作压力 P 是 0.1 MPa,那算下来流量 Q 就是80 × √10 × 0.1 ,大概是 252 L/min 。
我记得有一次去一个工厂检查消防设施,看到他们新安装的喷淋系统。
我就问负责的师傅,知不知道怎么算喷淋头流量。
那师傅一脸懵,说从来没考虑过这个。
我就给他详细讲了讲这个公式的重要性。
我跟他说,如果流量算错了,真要是着了火,这喷淋头喷不出足够的水来灭火,那损失可就大了去了。
这工厂里那么多设备、原材料,一旦烧起来,后果不堪设想。
师傅听我这么一说,恍然大悟,直拍大腿,说以前还真没想过这么严重。
所以啊,可别小看这个消防喷淋头流量计算公式。
在实际的消防工程中,得认真算好每一个喷淋头的流量,才能确保消防系统在关键时刻能发挥作用,保护大家的生命财产安全。
而且,不同类型的场所,对喷淋头的流量要求也不一样。
像商场、仓库、办公楼这些地方,人员密集或者存放的东西多,需要的灭火水量就大,所以喷淋头的流量也得相应大一些。
再比如说,有些特殊的场所,比如易燃易爆的地方,对消防的要求就更高了,这流量计算就得更精确。
总之,消防喷淋头流量计算公式是消防领域里一个非常关键的知识点,咱们搞消防的、做工程的,都得把它弄明白,不能马虎。
不然真出了事儿,那后悔可就来不及喽!。
天正喷淋计算原理参照

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》(2005年版) 基本计算公式: 1、喷头流量:
P K q 10=
式中:q -- 喷头处节点流量,L/min
P -- 喷头处水压(喷头工作压力)MPa K -- 喷头流量系数 2、流速V :
2
4j
xh
D q v π=
式中:Q -- 管段流量L/s
D j --管道的计算内径(m ) 3、水力坡降:
3.12
00107.0j
d v i =
式中:i -- 每米管道的水头损失(mH 20/m ) V -- 管道内水的平均流速(m/s ) d j -- 管道的计算内径(m ),取值应按管道的内径减1mm 确定 4、沿程水头损失:
L i h ⨯=沿程 式中:L -- 管段长度m
5、局部损失(采用当量长度法): L i h ⨯=局部(当量)
式中:L(当量) -- 管段当量长度,单位m(《自动喷水灭火系统设计规范》附录C) 6、总损失:
沿程局部h h h += 7、终点压力:
h h h n n +=+1
计算结果:
所选作用面积:159.3平方米
总流量:28.63 L/s
平均喷水强度:10.78 L/min.平方米入口压力:23.95 米水柱
其中高差压力:-0.30 米水柱。
消防喷淋算量快速算法

消防喷淋算量快速算法摘要:一、消防喷淋系统概述二、消防喷淋算量快速算法原理1.喷头数量计算2.喷淋水量计算3.消防水泵选型4.管道规格及长度计算5.系统组件配置三、消防喷淋系统设计要点四、实例分析五、总结与建议正文:一、消防喷淋系统概述消防喷淋系统是一种自动灭火设施,通过喷淋头喷洒水雾,达到灭火、控制火势和保护人员财产安全的目的。
在我国,消防喷淋系统的设计和施工要求遵循相关国家标准和规范。
本文将介绍一种消防喷淋算量快速算法,以帮助设计人员高效、准确地进行消防喷淋系统的设计。
二、消防喷淋算量快速算法原理1.喷头数量计算喷头数量的计算需根据建筑物的面积、高度、防火分区等因素综合考虑。
常用的计算方法有:面积法、体积法、指标法等。
设计人员可以根据实际情况选择合适的方法进行计算。
2.喷淋水量计算喷淋水量计算需要考虑火灾等级、建筑物类型、防火分区等因素。
根据相关规定,可以查阅消防喷淋设计手册或使用经验公式进行计算。
3.消防水泵选型消防水泵的选型应根据喷淋系统的用水量、扬程、工作压力等参数进行。
可采用以下方法进行选型:1)根据喷淋系统的最大流量选型;2)根据消防水源的供水能力选型;3)根据消防水泵的运行工况选型。
4.管道规格及长度计算管道规格计算需考虑喷淋水的流量、压力损失、流速等因素。
常用的计算方法有:等径管道法、经济管道法等。
管道长度的计算可以根据建筑物的布局、消防设备的安装位置等因素进行。
5.系统组件配置消防喷淋系统组件包括喷头、消防水泵、供水设备、阀门、报警装置等。
设计时应根据实际需求进行配置,确保系统的可靠性、稳定性和实用性。
三、消防喷淋系统设计要点1.合理选型喷头:根据建筑物的火灾危险性、建筑材料、室内装修等因素,选择合适的喷头类型和布置方式。
2.确保水源供应:消防喷淋系统应设置消防水池、水箱等供水设施,保证火灾发生时水源充足。
3.合理布置管道:消防喷淋管道应布置合理,避免不必要的浪费和安全隐患。
喷淋设计流程计算原理方法

1.作用面积,喷规2.1.6以及5.0.1,也就是整个喷淋系统在一次火灾中所考虑的最大保护面积,火灾总时从建筑某一点开始的,不论这个建筑规模多大,设计计算只考虑这某一点附近的160平米,当然这一点可能是建筑中的任何一点160平方是个例子,严重危险级是260,及其他一些2.喷水强度,这个不用太多描述,喷淋的设计流量的基本计算就是基于5.0.1作用面积与喷水强度进行的以地下室为例,中危2,喷水强度8,作用面积160,那么理论设计流量就是160*8/60=21.333L/s。
还要考虑规范其他一些规定,比如5.0.3,理论流量需要乘以1.3的系数,很多商业就可能存在这种情况,21.333*1.3=27.733,所以很多地下室,多数设计人员就直接选用30L/S的喷淋泵了上面的计算都只是理论设计流量,实际设计流量与实际的喷淋布置有关,下面讲喷淋最不利作用面积的计算然后作用面积的划分,见9.1.2,以160平米为例,长边需要15米多,我做了几个计算简图实例,长边16m,短边10m图1:地下室喷头布置,正方形最大间距3.4m,上图就按最大间距布置,最不利点喷头压力取0.05,用天正软件算的,具体计算估计多数朋友会,不会的自己摸索一下,不难然后是支管管径,很多设计人员是直接套8.0.7的表,而没有进行实际计算了,我在这做几个对比,各位就能明白实际计算和理论有差距计算表从表1,就能看出来,平均喷水强度7.1,没有达到8的规定值,所以最不利点喷头压力取小了那么把最不利点压力值改为0.07,管径不需要做修改计算表2:从表2,可以看出来,这时的喷水强度是满足规定的,那么设计流量就是表2的22.43,而这个最不利点作用面积内入口处所需压力值是31.34m,这几个参数就是实际选泵和扬程的重要参数了注意看,表中,6-7,7-8号管段,设计流量是不会变化的,也就是说从这个管段开始,一直到泵房流量都是22.43,也就是实际所需设计流量,那么从这个入口段到水泵的水损就可以计算了水泵的实际所需的扬程就是,静扬程+总水损+入口所需压力值,有些朋友还会再乘以一个系数,看设计人员思路了入口压力怎么确定?计算表中已经算出来了,注意看然后上次有哪位群友说最不利点喷头压力取0.1MPa,因为他想采用边墙扩展型喷头,加大保护半径,那么如果以0.1来算是什么结果呢?看图2结果就是图中圈出的这几段管道按原管径,会超过5的流速限制需要加大管径各位注意对比图1和图2,有兴趣的朋友也可以自己去算算,而按0.1最不利点计算的结果就是表3:很多设计人员是拼经验设计水泵扬程的,就是静扬程+25~35m,如果按实际布置就可能完全不够上面的贴图都是按3.4m间距布置喷头的,而实际地下室能,很少能这样布置,因为梁跨是固定的,要根据梁格来实际布置喷头比如8.1m一跨的柱网,一跨中布置两排喷头不够,如果想均匀布置的话,间距就是8.1/3=2.7m,所以很多地下室喷头间距达不到3.4,以上面2.7m为例再布置一个计算图图三:计算表4:我说这种实际情况,其实是想说,按8.0.7来配置支管,可能是超速的,甚至超流量的图3两段圈出来的管道,按8.0.7只需要DN80就够了,但实际计算就超速了,而设计流量呢,其实也略超了如果按0.1最不点考虑就更夸张了表5:流量是远超了30,那么想把流量降下来,就只有调整支管管径比如喷头数1-DN25,2-32,,4-40,6-50,11-65,20-80,30-100看设计人员自己的调整,按我上面说的配管计算,就是图5和表6这样就不会超流量了我上面所说的就是实际的设计计算方法,让大家明白整个计算过程和原理而已。
喷淋流量计算公式

喷淋流量计算公式喷淋流量计算公式,是经常用到的流量计算公式,特别是工业喷淋领域。
喷淋流量计算公式可以用来计算喷淋系统的水流速度、水泵的需要功率、管道尺寸的选择等问题。
以下是喷淋流量计算公式的详细解析。
喷淋流量计算公式中最基本的公式是Q= VA,其中Q代表流量,V 代表速度,A代表面积。
在喷淋系统中,喷嘴是水流出的地方,所以可以把喷嘴看做一个小口径的圆形管道,其截面面积A可以通过圆形截面面积的公式A=πr^2求得,其中r是喷嘴半径。
喷淋流量计算公式中的另一个重要因素是速度V。
速度V与流量Q 之间的关系可以表示为V= Q/A。
因此,如果我们知道Q和A的值,就可以通过此公式计算出速度V的值。
在实际应用中,通常会使用单位时间内的流量来计算喷淋系统的水流量。
这里的单位时间是每秒钟,也就是秒钟流量。
也就是说,如果我们要计算每分钟流量,需要把每秒钟的流量乘以60。
因此,喷淋系统的流量(Q)可以使用下面的公式来计算:Q= KVA其中,K代表常数,V代表速度,A代表截面积。
此处的常数K是一个基于单位的系数,通常使用0.08 - 0.12之间的值。
如果我们已知每秒钟喷嘴的截面面积A,流速V和常数K值,我们就可以通过喷淋流量计算公式计算出流量Q的值,从而确定水泵的需要功率和管道尺寸的选择。
此外,在喷淋系统中,还会涉及到压力的计算,压力可以通过下面的公式计算:P= F / A其中,P代表压力,F代表喷头施加在水上的力,A代表岌岌可危的区域面积。
因此,我们也可以用喷淋流量计算公式来计算所需的压力值。
总之,喷淋流量计算公式是一个非常实用的公式,可以帮助工程师们计算出喷淋系统的确切流量、速度、压力等参数,从而制定一个更可靠和高效的喷淋系统。
在实际应用中,我们需要仔细选择使用的公式,确保计算结果是准确的,保证喷淋系统的安全和稳定性。
[整理]喷淋泵选择计算书
![[整理]喷淋泵选择计算书](https://img.taocdn.com/s3/m/e3fc2f96e43a580216fc700abb68a98271feaca8.png)
喷淋泵选择计算书计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》基本计算公式1. 喷头流量q = K * SQRT(10P)式中:q-喷头处节点流量,L/minP-喷头处水压,MPaK-喷头流量系数2. 流速VV = (4 * Q) / (π * Dj * Dj)式中:Q-管段流量L/sDj-管道的计算内径(m)3. 水力坡降i = 0.00107 * V * V / (pow(Dj, 1.3)式中:i-每米管道的水头损失(m H20/m)V-管道内水的平均流速(m/s)Dj-管道的计算内径(m)4. 沿程水头损失h = i * L式中:L-管段长度m5. 局部损失(采用当量长度法)h = i * L(当量)式中:L(当量) 管段当量长度,单位m(《自动喷水灭火系统设计规范》附录C)6. 总损失h = h(局) + h(沿)7. 终点压力Hn = Hn-1 + hA侧喷淋计算表:管段名称起点压力mH2O管道流量L/s管长m当量长度管径mmK 水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O1-2 25.00 1.60 0.49 0.90 32 115 0.239 1.68 0.33 25.33 2-3 25.33 1.60 1.38 0.90 32 80 0.239 1.68 0.54 25.88 3-4 25.88 1.60 2.75 0.90 32 80 0.239 1.68 0.87 26.75 4-5 26.75 1.60 0.84 0.90 32 80 0.239 1.68 0.42 27.17 5-6 27.17 1.60 0.75 0.90 32 80 0.239 1.68 0.39 27.56 6-7 27.56 2.90 1.65 1.80 32 80 0.787 3.05 2.71 30.27 7-8 30.27 2.90 1.09 1.20 32 80 0.787 3.05 1.80 32.08 12-8 30.41 2.13 2.73 1.20 32 115 0.424 2.24 1.67 32.08 8-9 32.08 5.02 2.64 2.70 40 80 1.123 4.00 6.00 38.08 13-9 36.87 1.82 2.70 1.20 32 80 0.312 1.92 1.22 38.08 9-10 38.08 6.85 1.95 3.60 50 80 0.519 3.22 2.88 40.96 14-15 36.48 1.81 0.30 0.60 25 80 1.423 3.40 1.27 37.76 15-10 37.76 1.81 1.63 0.60 25 80 1.423 3.40 3.17 40.93 10-11 40.96 8.65 8.89 3.70 65 80 0.216 2.45 2.72 43.69计算结果:所选作用面积:99.3平方米总流量:8.65 L/s平均喷水强度:5.23 L/min.平方米入口压力:25.69 米水柱B侧喷淋计算表:管段名称起点压力mH2O管道流量L/s管长m当量长度管径mmK 水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O1-2 25.00 1.60 3.14 0.90 32 115 0.239 1.68 0.97 25.97 2-3 25.97 1.60 0.27 0.90 32 80 0.239 1.68 0.28 26.25 3-4 26.25 1.60 1.01 0.90 32 80 0.239 1.68 0.46 26.71 4-5 26.71 1.60 1.69 1.20 32 80 0.239 1.68 0.69 27.40 10-5 26.75 1.79 0.87 1.20 32 115 0.299 1.88 0.62 27.37 5-6 27.40 3.38 0.99 2.70 40 80 0.509 2.69 1.88 29.28 11-6 27.52 1.86 4.13 1.20 32 115 0.325 1.96 1.73 29.25 6-7 29.28 5.25 1.43 3.10 50 80 0.305 2.47 1.38 30.66 12-7 29.81 2.08 0.87 1.20 32 115 0.404 2.19 0.84 31.65 7-8 30.66 7.32 3.26 3.60 50 80 0.594 3.45 4.07 32.73 13-8 33.53 2.38 0.84 1.40 32 115 0.531 2.51 1.19 34.72 8-9 34.73 9.70 8.38 3.70 65 80 0.272 2.75 3.29 38.01计算结果:所选作用面积:77.8平方米总流量:9.70 L/s平均喷水强度:7.48 L/min.平方米入口压力:38.01 米水柱最不利面积范围内A、B两层侧喷头总流量Q=18.35,水头损失为H=46.69m.喷淋泵选择:(1)流量:Q=18.35L/S(2)扬程:Hb = HZ+∑hg+ HP+ HK其中:HZ—消防水池水面与最不利喷头的高差,48.6m∑hg—管网总水头损失,干管:DN150 Q18.35L/S V2.06m/S i55.1‰ L150m局部损失取20%泵房损失取4.0m∑hg=(14.5‰*150)*1.2+4.0=7.5mHP—最高层水流指示器计算压力,取46.69mHK—报警阀水头损失4.0m,水流指示器水头损失2.0mHb=48.6+7.5+46.7+4.0+2.0=108.8m(3)喷淋泵流量按地下车库流量选择,计算流量Q=40L/S选用XBD 40-110-HY型泵2台,一用一备。
