一路信号差分两路输出原理
一路信号差分两路输出原理说起来一路信号差分两路输出，这事儿听着挺玄乎，其实呢，跟咱们平常过日子一样，简单又实在。
你比如说，咱家里头那电话线，一根信号线，一根地线，地线就像是个参照物，让那头接电话的人能听明白你说的是啥。
这就是单端信号，一根线走天下，可它有个毛病，就是爱受干扰。
想象一下，你要是在火车站那种嘈杂地儿打电话，周围那些个声音，七嘴八舌的，都能把你的声音给淹没了，对方听着费劲。
信号传输也是这个理儿，电磁干扰一来，单端信号就容易出问题。
那咋办呢？咱得想个招儿，让它抗干扰能力强点。
于是，差分信号就登场了。
差分信号，就像是两个人在一块儿唱对台戏，你唱高音我唱低音，声音大小一样，但方向相反。
这样一来，即便是周围乱糟糟的，只要两个人配合得好，唱出来的戏还是原汁原味。
差分信号，说白了就是两根线，一根传原信号，一根传反转的信号。
这俩信号，电压上一个比中心电压高，一个比中心电压低，电流方向还相反。
接收那头呢，有两个输入端，一个正端，一个负端，它比较的是这两个信号之间的电压差。
要是正端电压高于负端，那就是“1”，要是低于呢，那就是“0”。
这二进制的东西，跟咱们以前学的那个算盘珠子似的，拨上拨下，就代表着不同的意思。
差分信号的好处可不少。
首先，它抗干扰能力强。
就像两个人在唱对台戏，周围的噪音再大，只要他们俩声音保持一致，听的人就能听明白。
差分信号也是这个理儿，噪声同时作用在两个信号线上，对两个信号的影响是一样的，这样一来，两个信号之间的差值还是不变的，信号的逻辑值也就保住了。
再者，差分信号还能有效抑制电磁干扰（EMI）。
这就好像两个人在一块儿练太极拳，你推我搡，力气都抵消了，对外界的影响也就小了。
差分信号也是，正负两路信号的电磁辐射相互抵消，对其他电路的影响也就小了。
还有啊，差分信号的时序定位准确。
接收端看的是两个信号幅值之差发生正负跳变的点，作为判断逻辑0/1跳变的点。
这就像两个人在一块儿数数，数到一块儿去了，那肯定是没错的。
宽带双通道波形产生模块设计与实现
摘要摘要伴随着数字电路和软件无线电的发展，在现代雷达电子战中，宽带雷达信号以其良好的目标检测和识别能力以及抗各种有源无源干扰，而备受各国的重视。
不仅如此，在电子战中还需要宽带雷达能够产生频率捷变和任意波形输出的能力。
在某些情况下，还要求具备多通道输出几种不同信号的能力。
与此同时，作为雷达波形产生的关键技术——DDS得到了广泛的应用，基于可编程的数字波形产生器具有稳定性高、参数可调、多种波形输出的能力。
因此对宽带双通道波形产生模块的研究具有非常重要的意义。
本文在深入研究和分析了两种不同的DDS工作原理和误差模型以及三种产生中频信号的方法之后，提出了基于直接数字波形合成技术，采用数字基带+数字正交调制的方式进行波形设计。
本文在FPGA内不仅采用了多相滤波和多相NCO的多路并行结构进行降采样处理，同时还利用了Altera提供的片上系统NIOS II对波形参数控制，增加系统的灵活性。
最后对设计的方案进行功能仿真，包括延时和同步性，不同带宽，不同中心频率以及不同信号形式，测试结果完全符合设计指标，证明了本设计模块实现了宽带双通道波形输出。
本文的主要工作分为以下几点：1、介绍了雷达信号处理的一些基本理论，并分析了DDS的工作原理和误差模型以及中频线性调频信号的产生方法。
2、研究了多相滤波和多相NCO的结构，在此基础上分析验证了多路并行结构代替内插的可行性。
3、介绍了NIOS II处理器内核，研究和分析了运用NIOS II技术进行软核设计开发的流程。
4、提出了宽带双通道波形产生的基本框架结构，完成了对器件的选择，方案的设计以及方案可行性验证分析。
5、实现了对各个软硬件模块进行仿真验证，以及对整个系统的测试，包括同步性、带宽、中心频率和信号形式，并对结果进行了技术指标的分析。
关键词：双通道，DDS，多相滤波，数字正交调制，NIOS IIABSTRACTWith the development of digital circuits and software radios, in the modern radar electronic warfare, the broadband radar signal has attracted the attention of all counties because of its good target detection and recognition ability and anti-all kinds of active passive interference. Not only that, but also in the electronic warfare broadband radar can produce quick parameter changing and arbitrary waveform output signal. In some cases, it is also required to have the ability to output several different signals in a multi-channel. At the same time, DDS, as a key technology to produce the radar waveform, has been widely used. Programmable digital waveform generator has the advantages of high stability, adjustable parameters, a variety of waveform output capabilities. Therefore, the study of broadband dual-channel waveform generation module has a very important significance.After deep research and analysis of two different DDS working principle and error model and three methods to generate IF signals, this thesis puts forward the waveform design based on direct digital waveform synthesis technology, using digital baseband + digital orthogonal modulation. In this thesis, not only multi-channel parallel structure based on the multi-phase filter and multi-phase NCO is used in the FPGA to reduce the sampling rate, but also NIOS II which is an on-chip system provided by Altera controls the waveform parameters to increase the flexibility of the system. Finally, the design used for simulation, including delay and synchronization, different bandwidth, different center frequencies and different signal forms, and the test results in full compliance with the design indicators, shows that the design module achieves a broadband dual-channel waveform output.The main work of this thesis is divided into the following points:1、Introduce some basic theories of radar signal processing, and analyze the working principle and error model of DDS and the generation method of IF LFM.2、The structure of polyphase filter and NCO is studied. On this basis, the feasibility of multi-channel parallel structure instead of interpolation is verified.3、Introduce NIOS II processor core, and researching and analyzing the use of NIOS II technology for soft core design and development process.4、Put forward the basic frame structure of broadband double channel waveform,and complete the choice of the device, the design of the program and the feasibility of the program validation analysis.5、The hardware and software modules are simulated, as well as testing the entire system, including synchronization, bandwidth, center frequency and signal form, and technical indexes are also analyzed.Keywords: Double Channel, DDS, polyphase filter, digital orthogonal modulation, NIOS II目录第一章绪论 (1)1.1 课题背景及研究意义 (1)1.2 雷达波形产生技术与现状 (2)1.3 本文的工作与安排 (3)1.4 本章小结 (4)第二章雷达信号基本理论 (5)2.1 脉冲压缩与线性调频信号 (5)2.2 雷达波形合成技术 (8)2.2.1 DDS技术的工作原理 (8)2.2.2 DDS技术的误差分析 (10)2.3 信号采样以及采样率变换 (11)2.4 数字滤波器 (15)2.5 本章小结 (18)第三章双通道波形方案设计与验证 (19)3.1 模块总体设计要求 (19)3.2 中频波形产生模块设计 (19)3.2.1 数字基带+模拟正交调制产生中频信号 (19)3.2.2 数字基带+数字正交调制产生中频信号 (20)3.2.3 直接中频采样产生中频信号 (21)3.3 模块总体设计构建框图 (22)3.4模块器件选取 (23)3.4.1 FPGA芯片选取 (23)3.4.2 DAC芯片选取 (24)3.5主要模块设计 (26)3.5.1 基于内插的多相滤波设计 (26)3.5.2 正交调制的多路并行结构 (27)3.6 方案仿真验证 (28)3.7 本章小结 (32)第四章宽带双通道波形硬件设计与仿真验证 (33)4.1 双通道FPGA内硬件模块设计与功能仿真验证 (33)4.1.1 基带信号模块 (33)4.1.2 多相滤波模块 (35)4.1.3 NCO模块设计与实现 (38)4.1.4 并串转换模块 (41)4.1.5 各模块组合仿真验证 (43)4.2 NIOS II软核系统设计与实现 (45)4.2.1 NIOS II处理器结构 (45)4.2.2 NIOS II软核开发 (48)4.3 双通道模块同步机制 (49)4.3.1 FPGA内部同步问题 (50)4.3.2 多片DAC芯片同步问题 (51)4.5 双通道输出MODELSIM仿真验证与分析 (53)4.5.1 延时与同步性验证结果 (54)4.5.2 相同带宽，不同中心频率输出结果验证 (56)4.5.3 不同带宽，相同中心频率输出结果验证 (57)4.5.4 不同带宽，不同中心频率输出结果验证 (58)4.5.5 不同信号形式验证 (59)4.6 本章小结 (60)第五章总结与展望 (61)5.1 全文总结 (61)5.2 展望未来 (61)致谢 (63)参考文献 (64)第一章绪论第一章绪论1.1 课题背景及研究意义雷达(RADAR)最开始发展和应用在军事领域上，而且功能也仅限于目标检测和距离测量，后来经过近一个世纪的研究和发展，现代雷达已不仅仅只应用在战争中，在民用方面的应用也越来越广泛。
相位差可调的双通道信号源
AD9858 1000
5 3.3/5 3.3/5 3/3.3/5 3.3
3.3
3.3
300 480 1150 50 1200
1200
2000
经济，并行输入，内置D/A转换器。
内置比较器和D/A转换器。
可编程数字QPSK/16-QAM调制器。
内置比较器、D/A转换器和时钟6倍频器。 内置12位的D/A转换器、高速比较器、线性调 频和可编程参考时钟倍频器。 内置12位两路正交D/A转换器、高速比较器和 可编程参考时钟倍频器。 内置10位的D/A转换器、150MHz相频检测器、 充电汞和2GHz混频器。
设相位累加器的位宽为2N, Sin表的大小为2p,累加器的 高P位用于寻址Sin表.时钟Clock的频率为fc, 若累加器 按步进为1地累加直至溢出一遍的频率为
若以foMut 点= 为2fNc步长,产生的信号频率为
fout =
M称为频率控制字
M
⋅
fc 2N
该DDS系统的核心是相位累加器，它由一个加法器和一个位 相位寄存器组成，每来一个时钟，相位寄存器以步长增加，
AD公司的产品
• AD9859 400 MSPS 10-Bit DAC 1.8 V CMOS Direct Digital Synthesizer
• AD9951 400 MSPS 14-Bit DAC 1.8 V CMOS Direct Digital Synthesizer
• AD9952 400 MSPS 14-Bit DAC 1.8 V CMOS Direct Digital Synthesizer with High Speed Comparator
初始位置，整个DDS系统输出一个正弦波。输出正弦波周期

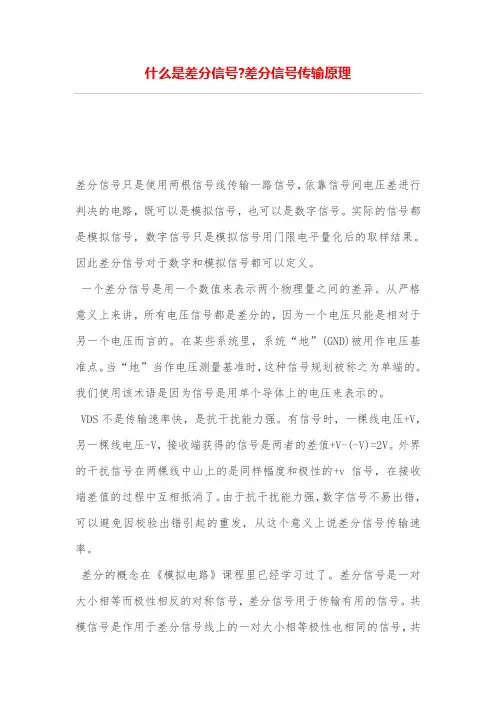

什么是差分信号-差分信号传输原理
