永磁同步电动机的工作原理

永磁同步电动机的工作原理

永磁同步电动机的工作原理
永磁同步电动机是一种利用永磁体产生磁场与电流产生的磁场之间的相互作用来实现电动机工作的电机。

其工作原理如下:
1. 永磁体磁通产生:在永磁同步电动机内,通过一组永磁体(通常为强大的永磁体磁铁)产生持久稳定的磁通,这个磁场是固定的,不需要外部电源。

2. 定子产生旋转磁场:在电动机的定子中通过三相交流电源输入三相电流,产生旋转磁场。

这个旋转磁场的频率和大小由输入电源的电压和频率决定。

3. 磁场相互作用:永磁体产生的稳定磁场与旋转磁场相互作用产生转矩。

旋转磁场的磁场分布会推动永磁体内的磁场旋转,从而使电动机动起来。

4. 运动控制:通过控制电动机输入的电流频率和幅值,可以调整旋转磁场的磁场分布,实现对电动机运动的控制。

通过调整电流频率和幅值,可以改变磁场相互作用的方式,从而实现调速、定位等功能。

总结起来,永磁同步电动机的工作原理是通过永磁体产生的稳定磁场与电流产生的旋转磁场相互作用,从而产生转矩,驱动电动机工作。

控制电流的频率和幅值可以实现对电动机运动的精确控制。

永磁同步电动机的工作原理

永磁同步电动机的工作原理

永磁同步电动机的工作原理永磁同步电动机的工作原理1. 原理概述:永磁同步电动机是一种回路磁铁回路、定子线圈或直线磁场和转子由永磁体磁场发生的同步电动机。

它是直流电动机、异步电动机等不同类型电动机中发展较晚的一种较新的电动机,具有制造成本低、调速性能优越(抗载频繁调速)、空载功率低、励磁特性优异、效率高、寿命长等特点,极大地满足了工业电机发展的需求,因此在工业应用中受到了广泛的应用。

2. 工作原理:(1)定子线圈供电:顺应交流电源的频率,定子线圈产生交流电磁场;(2)永磁转子磁极的反应:永磁转子被交流电磁场激发,磁极分别穿越固定磁芯交流电磁场相应时刻分别与定子线圈端点处的磁场力线交叉,从而形成廉价磁,它具有空载转矩、空载功率低的特点;(3)旋转磁场的发生及转子的驱动:转子磁极与定子线圈之间的磁通线交叉,产生旋转磁场,旋转磁场作用于每个磁极的磁力向固定的方向,永磁转子的转动产生了转子向前的转动力,从而驱动转子旋转;(4)转子转速的变化:定子线圈频率和永磁转子电感之间存在一定的滞后关系,而随着频率的变化,转子的转速也会随之变化,从而实现调速的目的。

3. 优点:(1)制造成本低:与异步电动机相比,永磁同步电动机无需安装绕组及励磁电路,制造工艺简单,且可拼装成组合机结构,成本低;(2)调速性能优越:由于永磁转子可以抗变频器的频繁调节,调速变化稳定、性能好,既可实现稳态调速,也可实现快速、平稳的调速;(3)空载功率低:永磁转子可通过绝缘材料以最低成本实现较小的空载功率,从而满足操作要求;(4)励磁特性优越:永磁同步电动机的励磁特性好,可以根据不同的调速要求,设置不同的励磁电压;(5)效率高:永磁电动机的效率高,不受频率的影响,使得在实际的使用过程中能够获得更好的效率;(6)寿命长:由于永磁转子可以抵抗载荷瞬变和磁场空载,有效缓冲定子线圈之间的空载、过压和短路,从而提高了永磁同步电动机的使用寿命。

永磁同步电动机的工作原理

永磁同步电动机的工作原理

永磁同步电动机的工作原理永磁同步电动机是一种应用广泛的电动机,其工作原理是利用永磁体和电流的相互作用来产生旋转力,从而驱动机械设备工作。

与传统的感应电动机相比,永磁同步电动机具有效率高、体积小、功率密度大和响应速度快等优点,因此在工业生产和交通运输等领域得到了广泛的应用。

永磁同步电动机的工作原理主要基于电磁学和电机学的知识。

它利用永磁体在外部磁场的作用下产生磁场,然后通过电流来操纵磁场的大小和方向,从而实现旋转运动。

下面我们将分步骤来详细解释永磁同步电动机的工作原理。

第一步,永磁体的磁场产生。

永磁同步电动机内部搭载了永磁体,这些永磁体通常采用稀土永磁材料或者钕铁硼等高性能永磁材料制成。

当电动机工作时,永磁体会产生一个恒定的磁场,这个磁场会影响到电动机内部的电流流动,并与外部电流相互作用,从而产生力矩。

第二步,定子线圈的电流产生。

永磁同步电动机的定子上通常包含三个相位的线圈,这些线圈通过外部电源供电后会产生交变电流。

这些交变电流的大小和相位会根据电动机的工作需要而调节,通过这种方式可以控制定子线圈产生的磁场的大小和方向。

第三步,磁场之间的相互作用。

定子线圈产生的磁场和永磁体产生的磁场之间会相互作用,产生旋转力矩。

根据洛伦兹力的原理,当定子线圈中通入电流后,它们会产生一个磁场,而这个磁场会与永磁体产生的磁场相互作用,从而产生一个力矩,这个力矩会驱动电机转动。

最后一步,转子的旋转。

在定子线圈产生的磁场和永磁体产生的磁场相互作用的作用下,电动机的转子会产生一个旋转的力矩,从而导致电动机的转动。

通过改变定子线圈中的电流大小和相位,可以实现对电机转速和输出功率的精确调节。

总的来说,永磁同步电动机的工作原理是利用永磁体和定子线圈产生的磁场之间的相互作用来产生旋转力矩,从而实现电动机的驱动工作。

这种工作原理使得永磁同步电动机具有高效率、高功率密度、响应速度快等优点,适用于众多工业领域的应用。

同时,通过精确控制定子线圈的电流大小和相位,可以实现对永磁同步电动机输出功率和转速的精确调节,从而满足各种不同工况下的需求。

永磁同步电动机系统原理

永磁同步电动机系统原理

永磁同步电动机系统原理永磁同步电动机(Permanent Magnet Synchronous Motor,PMSM)是一种采用永磁体作为励磁源的同步电动机。

与传统的交流感应电动机相比,永磁同步电动机具有更高的效率和功率因数,更快的响应速度和更高的转矩密度。

它在许多领域,如交通工具、工业机械和家用电器中得到了广泛应用。

1.永磁同步电动机结构2.变流器变流器是永磁同步电动机系统的关键部分,用于将直流电源的能量转换为交流电能。

它包括整流单元、逆变单元和滤波电路。

整流单元将交流电源转换为直流电源,逆变单元将直流电源逆变为供给电动机的交流电源。

3.控制系统控制系统负责对永磁同步电动机系统的运行进行控制。

它将传感器得到的电机转速、转矩等信号传递给控制器,并根据系统的工作状态来控制变流器的工作。

控制系统根据需求控制电机的转速和转矩,确保电动机在不同负载条件下的稳定运行。

4.工作原理在永磁同步电动机系统中,控制器会根据传感器传递的信号计算出电机的转速和转矩。

然后,控制器会遵循特定的控制算法,调整变流器的输出电压和频率,以确保电机的转矩和速度与期望值匹配。

当电动机开始运行时,变流器通过向定子绕组加载相应的电流,产生旋转磁场。

永磁体上的永磁场会与定子绕组中的电流产生的磁场相互作用,从而在转子上形成一个旋转磁场。

转子上的磁场会随着旋转,而永磁体保持其磁场方向不变。

这种磁场的相对运动产生了电磁转矩,推动转子旋转。

同时,定子绕组中的交变磁场也会感应出其中一种电势,控制器通过调整变流器的输出电压和频率来保持电势稳定。

通过控制变流器输出的电流和频率,可以实现电动机的速度和转矩控制。

例如,增大电流可以增加电机的转矩,增大频率可以增加电机的速度。

控制器会通过对变流器的电压和频率进行调整,从而使电动机能够满足不同工况下的需求。

总结:永磁同步电动机系统通过使用永磁体作为励磁源,结合功率电子变流器和控制系统,实现对电机速度和转矩的精确控制。

永磁同步电机原理及其应用

永磁同步电机原理及其应用

永磁同步电机原理及其应用
一、原理:
在永磁同步电机中,定子通过三相交流电源提供供电。

当定子绕组通
电时,产生的磁场与转子上的磁场相互作用,产生电磁力。

通过控制定子
电流和转矩的关系,可以实现对永磁同步电机的转速和转矩进行精确控制。

二、应用:
1.工业领域:永磁同步电机广泛应用于工业生产线上,用于驱动各种
设备和机械。

由于永磁同步电机具有较高的效率和稳定的转速特性,可以
实现精确的控制,因此被广泛应用于机床、风力发电等工业设备中。

2.交通领域:永磁同步电机在交通工具中应用广泛,如电动汽车、电
动自行车等。

与传统的燃油车辆相比,电动交通工具具有无污染、无噪音、低能耗等优点,而永磁同步电机则是实现电动化的核心驱动装置。

3.航空航天领域:永磁同步电机在航空航天领域也有重要应用,如用
于无人机、飞机净化单位等设备中。

由于永磁同步电机具有高效率和高动
态响应的特点,可以提供稳定的动力输出,因此在航空航天领域中得到广
泛应用。

4.家电领域:永磁同步电机也被广泛应用于家电产品中,如洗衣机、
冰箱、空调等。

由于永磁同步电机具有高效率和可靠性,可以提供稳定的
动力输出,因此在家电产品中取得了良好的性能表现。

综上所述,永磁同步电机具有结构简单、效率高、动态响应快等优点,在工业、交通、航空航天和家电等领域都有广泛的应用。

随着技术的不断
创新,永磁同步电机的性能将进一步提高,应用领域也将得到进一步拓展。

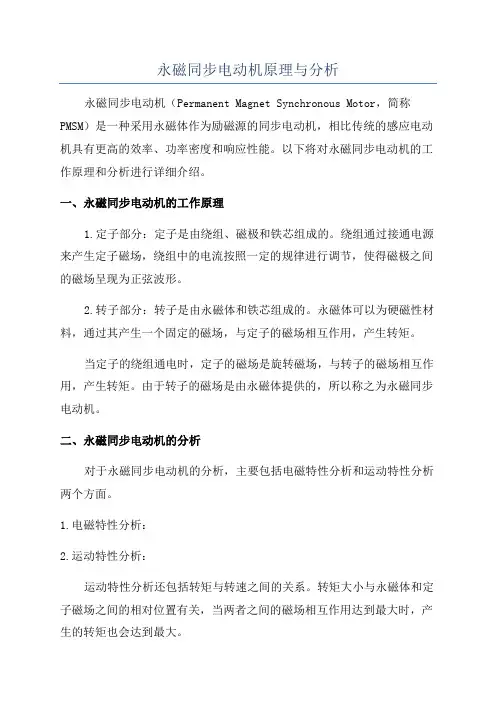

永磁同步电动机原理与分析

永磁同步电动机原理与分析

永磁同步电动机原理与分析
永磁同步电动机(Permanent Magnet Synchronous Motor,简称PMSM)是一种采用永磁体作为励磁源的同步电动机,相比传统的感应电动机具有更高的效率、功率密度和响应性能。

以下将对永磁同步电动机的工作原理和分析进行详细介绍。

一、永磁同步电动机的工作原理
1.定子部分:定子是由绕组、磁极和铁芯组成的。

绕组通过接通电源来产生定子磁场,绕组中的电流按照一定的规律进行调节,使得磁极之间的磁场呈现为正弦波形。

2.转子部分:转子是由永磁体和铁芯组成的。

永磁体可以为硬磁性材料,通过其产生一个固定的磁场,与定子的磁场相互作用,产生转矩。

当定子的绕组通电时,定子的磁场是旋转磁场,与转子的磁场相互作用,产生转矩。

由于转子的磁场是由永磁体提供的,所以称之为永磁同步电动机。

二、永磁同步电动机的分析
对于永磁同步电动机的分析,主要包括电磁特性分析和运动特性分析两个方面。

1.电磁特性分析:
2.运动特性分析:
运动特性分析还包括转矩与转速之间的关系。

转矩大小与永磁体和定子磁场之间的相对位置有关,当两者之间的磁场相互作用达到最大时,产生的转矩也会达到最大。

此外,还需要对永磁同步电动机进行电磁特性计算、变磁链接计算以及功率因数的分析,来进一步了解电机的性能特点。

总结:
永磁同步电动机是一种采用永磁体作为励磁源的同步电动机,具有高效率、功率密度和响应性能等特点。

其工作原理是通过定子磁场和转子磁场之间的相互作用来产生电磁转矩。

在分析方面,需要对电磁特性和运动特性进行分析,以了解电机的性能特点。

永磁同步电机的结构和工作原理

永磁同步电机的结构和工作原理

永磁同步电机的结构和工作原理
永磁同步电机是一种采用永磁体作为励磁源,利用交流电源提供与转子匹配的交变磁场,通过电磁感应作用产生转矩的同步电机。

其结构主要由转子、定子和永磁体组成。

1. 转子结构
永磁同步电机的转子一般是由永磁体和转子芯片组成,永磁体主要有NdFeB、SmCo等材质,收集电流的感应环或导电环以
及轴承等组件。

2. 定子结构
永磁同步电机的定子由一个或多个相线圈、铁芯和支承套管等组成。

相线圈是电机进行电磁转换的核心部件,如三相永磁同步电机由三个线圈组成。

3. 永磁体
永磁体是永磁同步电机的关键部件,产生强磁场并与转子匹配,从而实现高功率和高效率的工作。

工作原理:
当三相交流电源加到永磁同步电机的三相定子线圈中时,三相电流在定子线圈中产生交变磁场。

当转子转动时,其磁极旋转,受交变磁场的作用形成一个感应电动势并导致感应电流流过转子。

由于永磁体的磁场一直恒定,转子磁极不断旋转并产生变化的磁场,从而与定子线圈的交变磁场相互作用产生转矩,驱动转子旋转。

由于转子旋转速度与定子的交替电流频率一致,因此称其为永磁同步电机。

(完整版)永磁同步电机的原理和结构

(完整版)永磁同步电机的原理和结构

WORD文档可编辑第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组中通入三相电流,在通入电流后就会在电动机的定子绕组中形成旋转磁场,由于在转子上安装了永磁体,永磁体的磁极是固定的,根据磁极的同性相吸异性相斥的原理,在定子中产生的旋转磁场会带动转子进行旋转,最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等,所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。

在异步启动的研究阶段中,电动机的转速是从零开始逐渐增大的,造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、由转子磁路不对称而引等一系列的因素共同作用起的磁阻转矩和单轴转矩下而引起的,所以在这个过程中转速是振荡着上升的。

在起动过程中,质的转矩,只有异步转矩是驱动性电动机就是以这转矩来得以加速的,其他的转矩大部分以制动性质为主。

在电动机的速度由零增加到接近定子的磁场旋转转速时,在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速,而出现转速的超调现象。

但经过一段时间的转速振荡后,最终在同步转矩的作用下而被牵入同步。

1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。

一般来说,永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似,主要是区别于转子的独特的结构与其它电机形成了差别。

和常用的异步电机的最大不同则是转子的独特的结构,在转子上放有高质量的永磁体磁极。

由于在转子上安放永磁体的位置有很多选择,所以永磁同步电机通常会被分为三大类:内嵌式、面贴式以及插入式,如图1.1所示。

永磁同步电机的运行性能是最受关注的,影响其性能的因素有很多,但是最主要的则是永磁同步电机的结构。

就面贴式、插入式和嵌入式而言,各种结构都各有其各自的优点。

图1-1面贴式的永磁同步电机在工业上是应用最广泛的,其最主要的原因是其拥有很多其他形式电机无法比拟的优点,例如其制造方便,转动惯性比较小以及结构很简单等。

永磁同步电机工作原理

永磁同步电机工作原理

永磁同步电机工作原理
永磁同步电机是一种应用广泛的电动机,它具有高效率、高功
率密度和良好的动态性能等优点,因此在工业生产和交通运输等领
域得到了广泛应用。

那么,永磁同步电机是如何工作的呢?接下来,我们将从工作原理的角度来详细介绍。

永磁同步电机是一种将永磁体作为励磁源的同步电机,它的工
作原理主要包括磁场产生、磁场旋转和电磁转换三个方面。

首先,永磁同步电机的磁场产生是通过永磁体产生的磁场来实
现的。

永磁体在电机中起着励磁的作用,它能够产生一个恒定的磁场,这个磁场的方向和大小是固定不变的。

这样,永磁体就为电机
的工作提供了一个稳定的磁场环境。

其次,永磁同步电机的磁场旋转是通过三相交流电源提供的定
子电流来实现的。

当三相交流电源通电后,定子绕组中就会产生一
个旋转磁场,这个旋转磁场的旋转速度和方向是由电源提供的交流
电频率和相位差来控制的。

这个旋转磁场会与永磁体产生的恒定磁
场进行相互作用,从而产生电磁转换力。

最后,永磁同步电机的电磁转换是通过电磁力产生的转矩来驱动电机转动。

当定子绕组中产生的旋转磁场与永磁体产生的恒定磁场相互作用时,就会产生一个电磁转换力,这个电磁转换力会使得电机产生一个转矩,从而驱动电机转动。

同时,电机的转速和负载情况也会影响电磁转换力的大小和方向。

综上所述,永磁同步电机的工作原理主要包括磁场产生、磁场旋转和电磁转换三个方面。

通过这些过程,永磁同步电机能够实现高效率、高功率密度和良好的动态性能,因此在各个领域都得到了广泛的应用。

希望通过本文的介绍,能够让大家对永磁同步电机的工作原理有一个更加深入的了解。

永磁同步电机作为电动机的工作原理

永磁同步电机作为电动机的工作原理

永磁同步电机作为电动机的工作原理永磁同步电机作为电动机的工作原理如下:
永磁同步电动机是由定子绕组、转子鼠笼绕组和永磁体的相互作用而形成。

电动机静止时,给定子绕组通入三相对称电流,产生定子旋转磁场,定子旋转磁场相对于转子旋转在笼型绕组内产生电流,形成转子旋转磁场,定子旋转磁场与转子旋转磁场相互作用产生的异步转矩使转子由静止开始加速转动。

在这个过程中,转子永磁磁场与定子旋转磁场转速不同,会产生交变转矩,当转子加速到速度接近同步转速的时候,转子永磁磁场与定子旋转磁场的转速接近相等,定子旋转磁场速度稍大于转子永磁磁场,它们相互作用产生转矩将转子牵入到同步运行状态。

永磁同步电动机是靠转子绕组的异步转矩实现启动的,启动完成后,转子绕组不再起作用,由永磁体和定子绕组产生的磁场相互作用产生驱动转矩。

永磁同步电机的原理

永磁同步电机的原理

永磁同步电机的原理永磁同步电机是一种电动机的类型,它的原理是基于电磁转矩与永磁转矩的叠加。

它与传统的感应电机相比,具有高效率、高功率因数、高功率密度和高转矩密度等优点,因此在许多应用中得到广泛应用。

永磁同步电机的工作原理可以简单地分为电磁转矩和永磁转矩两部分。

首先,让我们来看看电磁转矩产生的原理。

永磁同步电机的定子是由三个对称排列的三相绕组组成的,与传统感应电机很相似。

然而,不同的是,永磁同步电机的定子绕组是直接与三相交流电源相连接,而没有感应线圈。

当三相电流通过绕组时,会产生一个旋转磁场,这个旋转磁场与转子上的永磁体磁场相互作用,从而产生一个电磁转矩。

这个电磁转矩的大小与绕组电流、磁场强度和转子位置有关。

其次,我们来看看永磁转矩产生的原理。

永磁同步电机的转子上有一个永磁体,它的磁性在转子上形成一个磁场。

这个磁场是恒定不变的,并且与定子绕组产生的旋转磁场相互作用。

由于两个磁场的相互作用,转子会受到一个永磁转矩的作用。

永磁转矩的大小取决于永磁体的磁场强度和磁化情况。

最后,电磁转矩和永磁转矩会叠加在一起,形成永磁同步电机的总转矩。

这个总转矩是由电磁转矩和永磁转矩之和得到的。

实际上,永磁同步电机的运行是靠控制定子绕组电流的相位和幅值来实现的。

当电流的相位与转子位置相匹配时,电磁转矩的作用将转矩产生。

而当电流的相位与转子位置不匹配时,电磁转矩的作用将减弱甚至相互抵消,无法产生转矩。

因此,永磁同步电机需要一种控制方法来确保电流的相位与转子位置保持同步,这个方法通常是通过磁场定向控制器来实现的。

总结一下,永磁同步电机的原理是基于电磁转矩和永磁转矩的叠加,通过控制定子绕组电流的相位和幅值来实现。

它的优点包括高效率、高功率因数、高功率密度和高转矩密度,适用于许多应用中。

永磁同步电机发电原理

永磁同步电机发电原理

永磁同步电机发电原理
永磁同步电机发电原理
永磁同步电机是一种新型的电动机类型,其独特的磁场结构让它成为
一种高效能的发电机。

永磁同步电机的发电原理与传统感应发电机有
很大不同,下面我们就从电磁学和机械学两个方面来阐明其发电原理。

电磁学原理:
永磁同步电机发电的原理是利用转子在转动时产生的电磁感应,其具
体过程可以参考法拉第电磁感应定律。

在永磁同步电机中,转子是由
永久磁铁构成的,当转子转动时,磁场随之转动,产生的磁通量发生
变化,从而在发电线圈内部引起感应电动势,即电磁感应现象。

此时,电磁感应电动势与回路内的负载电阻形成闭合回路,将电流引
入负载中,驱动负载工作。

随着转子的转速加快,电磁感应电动势也
随之增大,发电的效率也随之提高。

而在直流发电中,由于永磁同步
电机具有高效的直流变交流功率转换技术,因此可以将其直接应用于
直流发电领域。

机械学原理:
永磁同步电机的机械学原理与传统电机一样,都是利用电场和磁场的
相互作用,将电能转换成机械能,并推动转子转动。

当永磁同步电机
通过外力获得转动能量时,转子在磁场的作用下产生电势。

这个电势产生的大小与转矩、转速以及线圈匝数等因素有关。

由于永磁同步电机的结构简单,不存在传统电机中由受电高压、定子线圈才能形成的“死区”,它的转速可以很快地达到稳定状态。

此时,永磁同步电机的输出功率大,效率高,还能够适应多种不同的运转条件。

综上所述,永磁同步电机发电原理是一种高效、可靠的发电技术,在新能源发电、燃料电池等领域得到广泛应用。

在未来,值得我们持续关注和研究。

永磁同步电机的原理与应用

永磁同步电机的原理与应用

永磁同步电机的原理与应用1. 引言永磁同步电机是一种应用广泛的电机类型,具有高效率、高功率密度等优势,因此在电动汽车、工业领域等多个领域得到了广泛应用。

本文将介绍永磁同步电机的原理、工作方式以及其在不同领域的应用情况。

2. 永磁同步电机的工作原理永磁同步电机是一种将定子磁场与转子磁场同步运动的电机。

其工作原理基于磁场相互作用的原理,通过施加电流使得定子产生旋转磁场,同时通过外部的磁场源产生永磁场。

定子磁场与永磁场相互作用,将转子带动旋转。

3. 永磁同步电机的应用情况3.1 电动汽车永磁同步电机在电动汽车中被广泛应用。

其高效率、高功率密度以及电子控制的特点使得它成为电动汽车动力系统的理想选择。

永磁同步电机还可以实现可调速运行,并且具有较高的扭矩密度,使得电动汽车具有更好的加速性能和能耗效率。

3.2 工业领域永磁同步电机在工业领域中使用广泛。

它具有高效率和高速度调节范围的特点,特别适用于需要大功率输出和稳定运行的场合。

在工业机械、泵、风机等设备中,永磁同步电机都有着重要的应用。

3.3 农业机械永磁同步电机也被广泛应用于农业机械中。

例如,永磁同步电机可以用于农业灌溉系统中的水泵,它具有高效节能、可调速和自动控制等特点,可以提高农田灌溉的效率和自动化水平。

3.4 新能源发电永磁同步发电机是新能源发电领域的重要组成部分。

尤其在风力发电和水力发电中,由于永磁同步电机具有高效率和高速度调节范围的特点,被广泛用于风力发电机组和水力发电机组的发电过程中,提高了发电效率和可靠性。

3.5 家用电器永磁同步电机在家用电器中也有着广泛的应用。

例如,洗衣机、空调、电冰箱等家电产品中都使用了永磁同步电机作为驱动电机,其高效率和低噪音的特点使得家电产品更加节能环保,并提供了更好的使用体验。

4. 结论永磁同步电机作为一种高效、高功率密度的电机类型,广泛应用于电动汽车、工业领域、农业机械、新能源发电和家用电器等多个领域。

其工作原理基于磁场相互作用的原理,并通过施加电流使得定子磁场与永磁场相互作用,实现转子的旋转运动。

永磁同步电动机的原理与结构详解

永磁同步电动机的原理与结构详解

永磁同步电动机的原理与结构详解来源 |防爆云平台近些年永磁同步电动机得到较快发展,其特点是功率因数⾼、效率⾼,在许多场合开始逐步取代最常⽤的交流异步电机,其中异步启动永磁同步电动机的性能优越,是⼀种很有前途的节能电机。

永磁同步电动机永磁同步电动机的定⼦永磁同步电动机的定⼦结构与⼯作原理与交流异步电动机⼀样,多为4极形式。

图1是安装在机座内的定⼦铁芯,有24个槽。

图1—定⼦铁芯与机座电机绕组按3相4极布置,采⽤单层链式绕组,通电产⽣4极旋转磁场。

图2是有线圈绕组的定⼦⽰意图。

图2--同步电动机定⼦绕组永磁同步电动机的转⼦永磁同步电动机与普通异步电动机的不同是转⼦结构,转⼦上安装有永磁体磁极,永磁体在转⼦中的布置位置有多种,下⾯介绍⼏种主要形式。

永磁体转⼦铁芯仍需⽤硅钢⽚叠成,因为永磁同步电动机基本都采⽤逆变器电源驱动,即使产⽣正弦波的变频器输出都含有⾼频谐波,若⽤整体钢材会产⽣涡流损耗。

第⼀种形式:图3左图就是⼀个安装有永磁体磁极的转⼦,永磁体磁极安装在转⼦铁芯圆周表⾯上,称为表⾯凸出式永磁转⼦。

磁极的极性与磁通⾛向见图3右图,这是⼀个4极转⼦。

图3--表⾯凸出式永磁转⼦根据磁阻最⼩原理,也就是磁通总是沿磁阻最⼩的路径闭合,利⽤磁引⼒拉动转⼦旋转,于是永磁转⼦就会跟随定⼦产⽣的旋转磁场同步旋转。

第⼆种形式:图4中,左图是另⼀种安装有永磁体磁极的转⼦,永磁体磁极嵌装在转⼦铁芯表⾯,称为表⾯嵌⼊式永磁转⼦。

磁极的极性与磁通⾛向见图4右图,这也是⼀个4极转⼦。

图4--表⾯嵌⼊式永磁转⼦第三种形式:在较⼤的电机⽤得较多是在转⼦内部嵌⼊永磁体,称为内埋式永磁转⼦(或称为内置式永磁转⼦或内嵌式永磁转⼦),永磁体嵌装在转⼦铁芯内部,铁芯内开有安装永磁体的槽,永磁体的布置主要⽅式见图5。

在每⼀种形式中⼜有采⽤多层永磁体进⾏组合的⽅式。

图5--内埋式永磁转⼦的形式下⾯就径向式布置的转⼦为例做介绍。

图6是转⼦铁芯,为防⽌永磁体磁通短路,在转⼦铁芯还开有隔磁空槽,槽内也可填充隔磁材料。

永磁同步电机运行原理

永磁同步电机运行原理

永磁同步电机运行原理永磁同步电机是一种高效、节能、环保的电机,近年来得到了广泛应用。

其运行原理主要包括磁场产生原理、转矩产生原理、控制原理三个方面。

本文将从这三个方面介绍永磁同步电机的运行原理。

一、磁场产生原理永磁同步电机的主要磁场是来自于永磁体中的永磁场,这个永磁场是通过在永磁体中的磁石组成物进行实现的。

当电源切换电流时,电源的电流将会通过电机的定子线圈,从而在定子线圈内产生一个磁场。

这个磁场的大小跟电源电流的大小有关。

当电机开始运转时,转子中的永磁体也跟着开始运转了。

在转子中,由于永磁体中的永磁场在磁场的作用下,转子中会出现一个旋转磁场。

这个旋转磁场跟电机定子线圈中的磁场产生一个磁场耦合作用,从而产生了一个转矩的大小。

三、控制原理在永磁同步电机的控制过程中,主要采用矢量控制法来完成,该方法可以直接控制永磁同步电机内部的磁场和转矩。

在矢量控制方法中,首先要测定电机转子的位置和转速。

然后根据转矩需求和转速设定值,对电机进行控制。

当转矩较大时,需要增加电机的电流,从而增加转子中的磁通量,进而增加电机的转矩。

当转矩较小时,可以通过改变电机内部的磁通量来控制电机的转速。

一般来说,通过控制电机的定子电流和转子的磁通量就可以实现对电机的转速和转矩的控制。

永磁同步电机的优势在于可以提供高效率的力矩转动,其工作要求甚至可以比工业标准更高,使得其特别适合于机器人、空调、电动车等高效率和任何其它需要低功率、高效率的应用。

与传统电机相比,永磁同步电机的功率密度提高到了一个新的水平。

除了优于其它同类型电机,永磁同步电机也利用了外磁体,在其上加上大量的永久磁铁来降低了电机的内部损耗和机械负载,从而提高了它的效率。

永磁同步电机的控制方法非常灵活,可以实现矢量控制,即对电机内部的磁通和转矩进行直接控制。

这种控制方法使得电机具有极高的控制精度和响应速度,可以满足各种场合的控制需求。

永磁同步电机在利用嵌入式控制器控制配合下,可以实现较高精度的控制,应用于汽车驱动电机、电动滑板车、空调等领域。

永磁同步电机工作原理

永磁同步电机工作原理

永磁同步电机原理、特点以及应用电机对于工农业来说至关重要,本文将会对电机的定义、分类、电机驱动的分类进行简介,并详细介绍永磁同步电机的原理、特点以及应用。

电机的定义所谓电机,顾名思义,就是将电能与机械能相互转换的一种电力元器件。

当电能被转换成机械能时,电机表现出电动机的工作特性;当电能被转换成机械能时,电机表现出发电机的工作特性。

电机主要由转子,定子绕组,转速传感器以及外壳,冷却等零部件组成。

电机的分类按结构和工作原理划分:直流电动机、异步电动机、同步电动机。

按工作电源种类划分:可分为直流电机和交流电机。

交流电机还可分:单相电机和三相电机。

直流电动机按结构及工作原理可划分:无刷直流电动机和有刷直流电动机。

有刷直流电动机可划分:永磁直流电动机和电磁直流电动机。

电磁直流电动机划分:串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。

永磁直流电动机划分:稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。

按结构和工作原理划分:可分为直流电动机、异步电动机、同步电动机。

同步电机可划分:永磁同步电动机、磁阻同步电动机和磁滞同步电动机。

异步电机可划分:感应电动机和交流换向器电动机。

感应电动机可划分:三相异步电动机、单相异步电动机和罩极异步电动机等。

交流换向器电动机可划分:单相串励电动机、交直流两用电动机和推斥电动机。

按起动与运行方式划分:电容起动式单相异步电动机、电容运转式单相异步电动机、电容起动运转式单相异步电动机和分相式单相异步电动机。

按用途划分:驱动用电动机和控制用电动机。

永磁同步电机所谓永磁,指的是在制造电机转子时加入永磁体,使电机的性能得到进一步的提升。

而所谓同步,则指的是转子的转速与定子绕组的电流频率始终保持一致。

因此,通过控制电机的定子绕组输入电流频率,电动汽车的车速将最终被控制。

而如何调节电流频率,则是电控部分所要解决的问题。

永磁同步电动机的特点永磁电动机具有较高的功率/质量比,体积更小,质量更轻,比其他类型电动机的输出转矩更大,电动机的极限转速和制动性能也比较优异,因此永磁同步电动机已成为现今电动汽车应用最多的电动机。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
永磁材料的主要性能参数
2. 退磁曲线的拐点
• NdFeB永磁的退磁曲线在 室温下为直线,但温度升高 到一定程度时下部会出现弯 曲。退磁曲线上明显发生弯
曲的点称为拐点。
• 如果永磁体的工作点在拐 点以下,会产生磁性能的不
可逆损失。
上海大学 自动化系 代颖
永磁同步电机
永磁材料的主要性能参数
3. 温度系数 温度的变化对永磁体的性能有一定影响,其影响可用温度系数表 示。温度系数表征了永磁材料的温度稳定性; 4.居里温度 磁性材料并不是在任何温度下都具有磁性的,存在一个临界温度 Tc,在该温度以上,材料不显示磁性;
上海大学 自动化系 代颖
永磁同步电机
定子结构 分数槽集中绕组的优势是 :
可用专用绕线机 ,取代传统嵌线工艺,提高了劳动生产 率,降低了成本; 减小了定子轭部厚度,提高了电机的功率密度;
铜耗降低,进而提高机效率和降低温升;
上海大学 自动化系 代颖
永磁同步电机
转子结构 根据永磁体位置不同,可以把永磁同步电机分为: 表贴式永磁体同步电机 外嵌式永磁体同步电机 内嵌式永磁体同步电机
上海大学 自动化系 代颖
永磁同步电机
表贴式转子结构
永磁体为环形,配置在转子铁心的表面,永磁体多为 径向充磁或异向充磁。
上海大学 自动化系 代颖
永磁同步电机
表贴式转子结构 永磁体设计成半月形不等 厚结构,通常采用平行充 磁或径向充磁,形成的气 隙磁场是为理想的正弦波 磁场。
主要用于大型或高速永磁 电机,为防止离心力造成 永磁体损坏,需要在永磁 体的外周套一非磁性的箍 圈予以加固。
• 等效气隙大、定位转矩小;
• 绕组电感低,电机动态性 能好;
• 电枢反应小、控制简单、 精度高;
• 转矩电流特性线性度高;
永磁交流伺服电机多采 用这种转子结构。
高转速、大转矩、高功率、高效 率、需弱磁控制以及宽调速范围 等指标要求的领域。
上海大学 自动化系 代颖
永磁同步电机
嵌入式永磁体转子磁通路径
永磁同步电机
定位转矩的抑制技术 (2)优化定子侧铁心齿槽磁导的分布 尽可能减小槽口宽度或使用闭口槽;
安装磁性槽楔;增大每极槽数;
合理设计齿槽形状;铁心非均布开槽;
增大气隙;齿面开辅助凹槽;
加辅助齿槽;
降低齿顶饱和程度。
上海大学 自动化系 代颖
永磁同步电机
定位转矩的抑制技术 (3)优化转子侧永磁体磁场分布
上海大学 自动化系 代颖
永磁同步电机
直线电动机的工作原理
由定子演变而来的一侧称为初级 由转子演变而来的一侧称为次级
直线电动机可以是短初级长次级,也可以是长初级短 次级,目前一般均采用短初级长次级结构
上海大学 自动化系 代颖
永磁同步电机
直线电动机的工作原理 在旋转电机定子绕组中通入三相对称正弦电流后,产生 一个旋转磁场。其旋转速度为:
改变转子侧永磁体磁极的尺寸、形状、极距及充磁 方式等对于定位转矩的波形和幅值都有重要影响。 (4)定子采用分数槽 电机在采用分数槽时,极距不是齿距角的整数倍,不 同极下的齿槽所处磁场位置不同,产生定位转矩相位 不同而相互抵消。
当转子永磁体数一定时,定子采用分数槽提高了定位 转矩基波的频率,可达到减小定位转矩的作用。 上海大学 自动化系 代颖
上海大学 自动化系 代颖
永磁同步电机
定位转矩的抑制技术 (1)定子斜槽或转子斜极 将定子槽相对于转子磁极倾斜一个定子齿距可使各极槽 下产生的定位转矩相互抵消。转子磁极相对于定子槽倾 斜一个齿距同样可达到相似效果。
使电机结构趋于复杂,降低电机输出转矩,增加漏感 和杂散损耗,适合应用于每极槽数较多的电机。 上海大学 自动化系 代颖
右边的第1项为永磁体与 q轴电流作用产生的永磁转矩 ;第2项为凸极效应产生的磁阻转矩。
对于IPMSM,由于Ld< Lq ,因此 通过流负向的d轴电流 ,使磁阻转矩与永磁转矩相叠加,成为输出转矩的一部 分。
上海大学 自动化系 代颖
永磁同步电机
隐极同步电机的电磁转矩
上海大学 自动化系 代颖
永磁同步电机
上海大学 自动化系 代颖
永磁同步电机
永磁同步伺服电机
伺服:一词源于希腊语“奴隶”的意思。服从控制 信号的要求而动作。 指执行机构按照控制信号的要求而动作。 广义的伺服系统是精确地跟踪或复现某个给定过程 的控制系统,也可称作随动系统。 狭义伺服系统又称位置随动系统,其被控制量(输 出量)是负载机械空间位置的线位移或角位移,系统 主要任务是使输出量快速而准确地复现给定量的变化。
永磁同步电机
永磁材料的主要性能参数
1.剩磁密度、矫顽力和内察矫顽力 •当磁场强度H为零时,磁感应强度不为零,而是一个较大的值, 称为剩余磁感应强度或剩磁密度,用Br表示,单位为T 。 •当磁感应强度为零时,H不为零,Hc称为磁感应矫顽力,通常简 称为矫顽力,单位为A/m。
上海大学 自动化系 代颖
永磁同步电机
上海大学 自动化系 代颖
永磁同步电机
插入式转子结构
在转子铁心凹陷部分插入永磁体,永磁 体多采用径向充磁,虽然为表面永磁体 转子结构,却能利用磁阻转矩。
上海大学 自动化系 代颖
永磁同步电机
嵌入式转子结构
永磁体平板形、切向充磁,铁心为扇
形,可以增加永磁体用量,提高气隙
磁密,但需要采用非磁性轴。
上海大学 自动化系 代颖
式的初级驱动圆盘次级作
圆周运动
上海大学 自动化系 代颖
永磁同步电机
定子结构 每极每相槽数为整数
整数槽绕组
上海大学 自动化系 代颖
永磁同步电机
定子结构
每极每相槽数为分数
分数槽绕组
上海大学 自动化系 代颖
永磁同步电机
定子结构 整数槽分布绕组的优势是: 反电势比较正弦 适合用于少极数、高转速、大功率的领域。
上海大学 自动化系 代颖
永磁同步电机
嵌入式转子结构 永磁体为倒圆弧形 ,配置在整个极距范 围内 ,通过增加永磁体用量来提高气隙 磁密 ,还可以通过确保交轴磁路宽度来 增大磁阻转矩,永磁体为非稀土类。
通过采用多层倒圆弧形永磁体增大磁阻 转矩,永磁体的抗去磁能力强,气隙磁 密高,且波形更接近正弦形。
上海大学 自动化系 代颖
同步电机原理与应用
上海大学 机电工程与自动化学院 自动化系 代颖
永磁同步电动机
永磁同步电机的常用转子结构 永磁同步电机的齿槽转矩及抑制方法
永磁材料的主要性能参数和充磁、退磁
永磁同步伺服电机设计特点
牵引用永磁同步电机设计特点
上海大学 自动化系 代颖
永磁同步电机
高性能永磁材料的发展
•铝镍钴 •铁氧体 •稀土永磁体 •钐钴 •钐钴 •钕铁硼
Maxwell2DDesign2
3.00
Moving1.Torque [NewtonMeter]
2.00
1.00
0.00
-1.00
-2.00
-3.00
0.00
2.00
4.00
Time [ms]
6.00
8.00
10.00
上海大学 自动化系 代颖
永磁同步电机
定位转矩
特点 :
方向交变,具有周期性,波动频率与转子极数和定子铁心槽数 直接相关; 转矩波动幅值大小与永磁体性能、磁极和齿槽形状、铁心材料 特性有关; 定位转矩的存在与电机绕组是否通电无关 ,但其幅值大小与电 流大小有关联。
上海大学 自动化系 代颖
永磁同步电机
按运动方式分:
永磁同步旋转电机 永磁同步直线电机
上海大学 自动化系 代颖
永磁同步电机
旋转永磁同步电机 • 定子 主要包括电枢铁心和三相对称电枢绕组,绕组 嵌放在铁心的槽中; • 转子 主要由永磁体、导磁轭和转轴构成。
上海大学 自动化系 代颖
永磁同步电机
旋转电机 联轴器 滚珠丝杠 工作台
iu eu i e v v iw ew
定子绕组电阻; 定子绕组自感。
上海大学 自动化系 代颖
Lu Lv Lw
永磁同步电机
同步旋转坐标系下的电压方程为:
ud Ra PLd u ωL d q
高效率
功率因 数高 低温升
集成电路和计算机技术的发展
•矢量控制 •DSP
永磁同 步电机
体积小 重量轻
电力电子技术的发展
•半控式晶闸管 •自关断半导体器件 •复合场控器件 •IGBT、SIT、MOS控制的MCT等 •功率集成电路IPM
动态性 能好
上海大学 自动化系 代颖
永磁同步电机
按工作方式分:
永磁同步发电机:大型风力发电、便携式移动独立供电电源; 永磁同步电动机:航空航天产品,电动车辆、数控机床,加工 中心,柔性生产线,机器人,计算机、视听产品、医疗器械、 便携式光机电一体化产品,高性能家用电器;
uu iu iv iw 相定子电流; eu ev ew 永磁体磁场在相电枢绕组中感应的电动势
Ra
PM wu uu Ra PLu PM uv u PM R PL PM uv a v vw v PM vw Ra PLw u w PM wu uv uw 相定子电压;
上海大学 自动化系 代颖
永磁同步电机
速度和加速度 能耗 精度 价格 难度
“旋转电机+滚珠丝杠”很难提高
直线电机能耗大
直线电机定位精度高 直线电机贵很多
直线电机发热大、可靠性受控制系统稳定性影响, 需要隔磁 上海大学 自动化系 代颖
永磁同步电机
直线 电机
旋转 电机 应用 场合
在以下数控装备领域具有优势:高速、超高速、 高加速度和生产批量大、要求定位的运动多、速 度大小和方向频繁变化的场合 但从节能降耗、绿色制造角度及结构自身特点 考虑仍有其广阔的市场空间。 目前,直线电机成为高速/超高速、高档数控 装备中的主流驱动方式,“旋转电机+滚珠丝 杠” 在中档高速数控装备中占主流地位。
