压力阀和流量阀例题

合集下载

液压传动试题 (3).

液压传动试题 (3).

液压传动基本概念液压传动是以液体为工作介质,主要利用液体压力能来实现能量传递的传动方式。

压力的大小取决于负载,速度的大小取决于流量。

或负载决定压力。

流量决定速度。

液压系统一般由四(五个则加上液压油)个部分:动力元件、执行元件、控制元件和辅助元件。

动力元件:将输入的机械能转换成液体的压力能。

执行元件:将液体的压力能转换成机械能输出。

控制元件:通过对液压系统中液流流动方向、液体压力和流量的大小的控制,以满足机械对运动方向、输出力和力矩的大小、运动速度的大小的要求。

辅助元件:保证系统持久、稳定、有效地工作液压泵正常工作的三个必备条件► ①有一个大小能作周期性变化的封闭容积;► ②有配流动作:封闭容积加大时吸入低压油,封闭容积减小时排出高压油;► ③高低压油不得连通。

液压马达正常工作的三个必备条件► ①有一个大小能作周期性变化的封闭容积;► ②有配流动作:封闭容积加大时充入高压油,封闭容积减小时排出低压油;► ③高低压油不得连通。

液压泵的主要参数(计算、设计、选择)► 压力► 排量► 流量► 转速► 效率p 、T 、F 在一起用机械效率;和q 、v 、n 在一起用容积效率;P 在一起用总效率。

液压泵用每转排量,液压缸用活塞面积。

液压泵的理论输入功率大于它的实际输入功率;液压马达的理论输出功率小于其实际输出功率。

对于液压泵来说,实际流量总是小于理论流量,实际输入扭矩总是大于其理论上所需要的扭矩。

例题一:► 一液压泵,其输出压力 p=22MPa ,实际输出流量q=63L/min, 容积效率ηv =0.9,机械效率ηm=0.9, 求泵的输出功率和电动机的输入功率。

解:泵的输出功率 :电动机的输入功率例题二:► 液压泵的排量V=100mL/r ,输出压力 p=16MPa ,容积效率ηv =0.95, 总效率η)(1.2360/1063102236kw pq N B =⨯⨯⨯==-=0.9,转速n=1450 r/min,求泵的输出功率和电动机的输入功率。

化工原理例题分析

化工原理例题分析

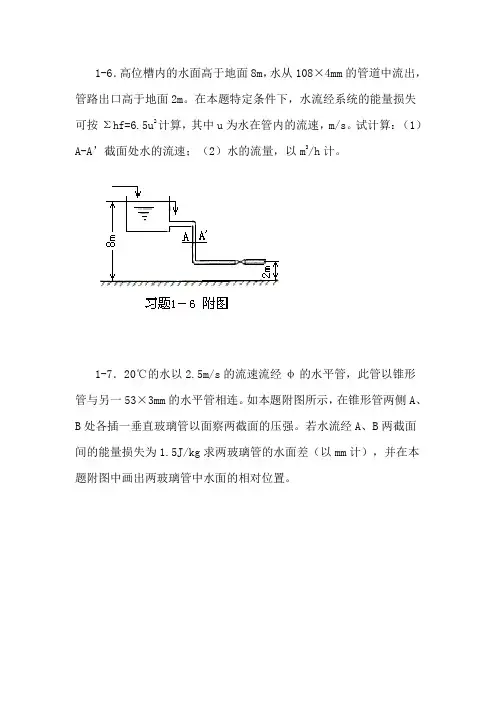

1-6.高位槽内的水面高于地面8m,水从108×4mm的管道中流出,管路出口高于地面2m。

在本题特定条件下,水流经系统的能量损失可按Σhf=6.5u2计算,其中u为水在管内的流速,m/s。

试计算:(1)A-A’截面处水的流速;(2)水的流量,以m3/h计。

1-7.20℃的水以2.5m/s的流速流经φ的水平管,此管以锥形管与另一53×3mm的水平管相连。

如本题附图所示,在锥形管两侧A、B处各插一垂直玻璃管以面察两截面的压强。

若水流经A、B两截面间的能量损失为1.5J/kg求两玻璃管的水面差(以mm计),并在本题附图中画出两玻璃管中水面的相对位置。

1-8.用离心泵把20℃的水从贮槽送至水洗塔顶部,槽内水位维持恒定。

各部分相对位置如本题附图所示。

管路的直径均为φ76×2.5mm在操作条件下,泵入口处真空表的读数为24.66×103Pa;水流经吸入管与排出管(不包括喷头)的能量损失可分别按Σhf,1=2u2与Σhf,2=10u2计算,由于管径不变,故式中u为吸入或排出管的流速m/s。

排水管与喷头连接处的压强为98.07×103Pa(表压)。

试求泵的有效功率。

1 如图所示,槽内水位维持不变。

槽底部与内径为100mm钢管相连,管路上装有一个闸阀,阀前离管路入口端15m处安有一个指示液为汞的U形压差计,测压点与管路出口端之间距离为20m。

(1) 当闸阀关闭时测得R=600mm,h=1500mm;当闸阀部分开启时,测得R=400mm,h=1400mm,管路摩擦系数取0.02,入口处局部阻力系数取0.5,问每小时从管中流出水量为多少m3。

(2)当阀全开时(取闸阀全开Le/d=15,λ=0.018),测压点B处的静压强为若干N/m2(表压)。

(13分)2混合式冷凝器的真空度为78.48kPa,所需冷却水量为5×104 kg/h,冷水进冷凝器的入口比水池的吸水液面高15 m,用φ114×7 mm的管道输水,管长80 m,管路配有2个球形阀和5个90o弯头,已知阀门的阻力系数ζ= 3,90o弯头阻力系数ζ= 1.26,摩擦系数λ= 0.02。

液压传动系统设计计算例题

液压传动系统设计计算例题

液压传动系统设计计算例题1. 引言液压传动系统是一种常用的能量传递和控制系统,广泛应用于工程机械、航空航天、冶金、石油化工等领域。

本文将通过一个设计计算例题,介绍液压传动系统的设计过程和计算方法。

2. 设计要求设计一个液压传动系统,满足以下要求:•最大输出功率为100kW•最大工作压力为10MPa•最大转速为1500rpm•传动比为5:13. 功率计算根据设计要求,最大输出功率为100kW,转速为1500rpm,可以通过以下公式计算液压机的排量:功率(kW)= 排量(cm^3/rev) × 转速(rpm) × 压力(MPa) × 10^-6由于传动比为5:1,液压泵的排量为液压马达的5倍,因此液压泵的排量为:排量(cm^3/rev) = 功率(kW) / (转速(rpm) × 压力(MPa) × 10^-6 × 5)= 100 / (1500 × 10 × 10^-6 × 5)= 0.133 cm^3/rev4. 泵和马达的选择根据计算结果,液压泵的排量为0.133 cm^3/rev。

在实际中,可以选择一个接近或等于该排量的标准泵来满足需求。

假设我们选择了一台0.15 cm^3/rev的液压泵。

由于传动比为5:1,液压马达的排量为液压泵的1/5,因此液压马达的排量为:排量(cm^3/rev) = 液压泵排量 / 5= 0.15 / 5= 0.03 cm^3/rev同样地,我们可以选择一个接近或等于该排量的标准马达。

5. 油液流量计算油液流量可以通过以下公式计算:流量(L/min) = 排量(cm^3/rev) × 转速(rpm) / 1000液压泵的流量为:流量(L/min) = 0.15 × 1500 / 1000= 0.225 L/min液压马达的流量为:流量(L/min) = 0.03 × 1500 / 1000= 0.045 L/min6. 液压系统元件选择在设计液压传动系统时,除了液压泵和液压马达,还需要选择其他的液压元件,如油箱、油管、阀门等。

液压与气压传动知识点例题

液压与气压传动知识点例题

1.对额定压力为2.5MPa的齿轮泵进行性能试验,当泵输出的油 液直接通向油箱时,不计管道阻力,泵的输出压力为_____。 0 2.为什么柱塞泵一般比齿轮泵或叶片泵能达到更高压力
Ni
No


V M
No

2.25 kW 2.63kW 0.9 0.95
(3)液压马达的输出转速 1)液压马达的理论流量 Qt' Q 13.5 L min 2)液压马达转速 Qt' 12.15 nM r min 1215 r min 3 VM 10 10 (4)液压马达的输出扭矩 pVM 10106 10106 TM TMt MM MM 0.95N m 15.11N m 2 2 (5)液压马达的输出功率
图号 牵引力 /kN

a
b
c
d
10
20 10
5
运动速度 10 /cm s-1 运动方向 左
2.5 10 10 左 左 右
a) 柱塞缸 c)差动液压缸
b)并联柱塞缸(图示两缸速度相等) d)串联柱塞缸(图示两缸牵引力相等)
例3.液压系统如图所示。已知A1=80cm2,A2=50cm2,输入油 液压力p=600kPa,输入流量Q=12L/min。不计一切损失。求 (1)F1=2F2时,两缸各能承受多大的负载?活塞的运动速度 各为多少?(2)F1=F2时,该负载的数值为多少?(3)F1=0 时,缸2能承受多大的负载?
第二章 液压泵
泵的输入参量 转矩 T 角速度 ω 输出参量 流量 Q 压力 p
重点掌握泵的基本原理及效率计算 掌握柱塞泵基本结构与工作原理 了解叶片泵、齿轮泵的基本结构与工作原理 p Q T
ω

液压传动复习题及参考答案(一到四)

液压传动复习题及参考答案(一到四)

液压传动复习题及参考答案一、填空1、液压传动是利用液体的(压力)能来传递能量的一种传动方式。

其主要参数为(压力)和(流量)。

2、以(大气压力)为基准所表示的压力称为相对压力。

3、液体粘性用粘度表示,常用的粘度有(动力粘度)、(运动粘度)和条件粘度(或相对粘度)。

4、液体能量的表现有(压力能)、(位能/势能)和(动能)三种。

5、容积式液压泵是依靠(密封容积的变化)来进行工作的。

6、液压泵和液压马达的排量只随(几何尺寸)的变化而变化。

7、液压缸运动速度的大小决定于(进入液压缸的流量)。

8、减压阀常态时阀口常(开)。

9、油箱的功用有(储存油液)、(散发热量)、逸出气体和沉淀污物。

10、流体在管道中存在两种流动状态,(层流)时黏性力起主导作用,(湍流)时惯性力起主导作用,液体的流动状态可用(雷诺数/Re)来判断,其计算公式为()。

11、改变单作用叶片泵转子和定子之间(偏心距)的大小可以改变其流量。

12、常用的液压泵有(齿轮)、(叶片)和(柱塞)三类。

13、调速阀是由(调速)和(节流)串联而成的。

14、若换向阀四个油口有钢印标记:“A”、“P”、“T”、“B”,其中(P)表示进油口,(T)表示回油口。

15、密封装置是解决(泄漏)最重要、最有效的手段。

16、(调压)回路的功用是使液压系统整体或部分的压力保持恒定或不超过某个数值。

17、液压传动系统由(动力)装置、(执行)装置、(控制)装置、(辅助)装置和工作介质组成。

18、根据度量基准的不同,压力有两种表示方法:绝对压力和(相对压力)。

19、静力学基本方程的表达形式为(p=p0+ρgh)。

20、在液压传动中,能量损失主要表现为(温升)。

21、为了防止产生(空穴)现象,液压泵吸油口距离油箱液面高度不宜太高。

22、执行元件是将液体的(压力)能转化成(机械)能的元件。

23、压力继电器是一种将油液的(压力)信号转换成(电)信号的电液控制元件。

24、液压传动是以(有压)流体为能源介质来实现各种机械传动与自动控制的学科。

可调式减压阀设定压力与流量的测试分析

可调式减压阀设定压力与流量的测试分析

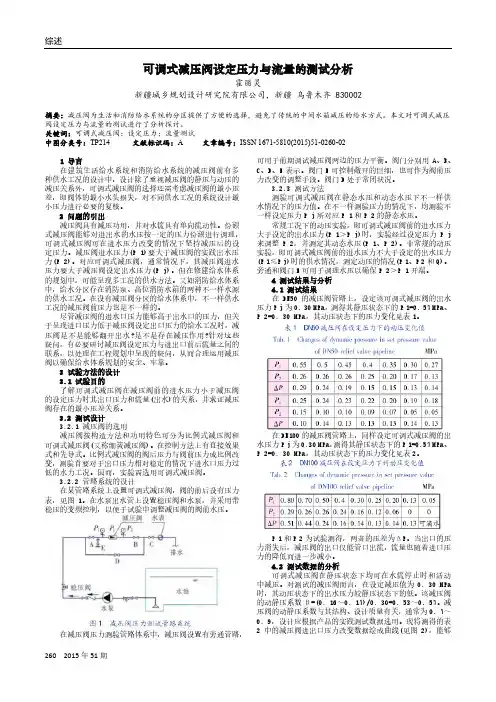

综述260 2015年51期可调式减压阀设定压力与流量的测试分析霍丽灵新疆城乡规划设计研究院有限公司,新疆乌鲁木齐 830002摘要:减压阀为生活和消防给水系统的分区提供了方便的选择,避免了传统的中间水箱减压的给水方式。

本文对可调式减压阀设定压力与流量的测试进行了分析探讨。

关键词:可调式减压阀;设定压力;流量测试中图分类号:TP214 文献标识码:A 文章编号:ISSN 1671-5810(2015)51-0260-021 导言在建筑生活给水系统和消防给水系统的减压阀前有多种供水工况的设计中,设计除了重视减压阀的静压与动压的减压关系外,可调式减压阀的选择还需考虑减压阀的最小压差,即阀体的最小水头损失,对不同供水工况的系统设计最小压力进行必要的复核。

2 问题的引出减压阀具有减压功用,并对水流具有单向流动性。

份额式减压阀能够对进出水的水压按一定的压力份额进行调理,可调式减压阀可在进水压力改变的情况下坚持减压后的设定压力。

减压阀进水压力(P 1)要大于减压阀的实践出水压力(P 2)。

对应可调式减压阀,通常情况下,其减压阀进水压力要大于减压阀设定出水压力(P j)。

但在修建给水体系的规划中,可能呈现多工况的供水方法。

又如消防给水体系中,给水分区存在消防泵、高位消防水箱的两种不一样水源的供水工况。

在设有减压阀分区的给水体系中,不一样供水工况的减压阀前压力也是不一样的。

尽管减压阀的进水口压力能够高于出水口的压力,但关于呈现进口压力低于减压阀设定出口压力的给水工况时,减压阀是不是能够翻开出水?是不是存在减压作用?针对这些疑问,有必要研讨减压阀设定压力与进出口前后流量之间的联系,以处理在工程规划中呈现的疑问,从而合理运用减压阀以确保给水体系规划的安全、牢靠。

3 试验方法的设计3.1 试验目的了解可调式减压阀在减压阀前的进水压力小于减压阀的设定压力时其出口压力和流量(出水)的关系,并求证减压阀存在的最小压差关系。

家用智能自动增压泵压力开关及流量阀工作原理

家用智能自动增压泵压力开关及流量阀工作原理

家用智能自动增压泵压力开关及流量阀工作原理下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着科技的发展,智能家居产品越来越受到人们的青睐。

液压与气动典型例题解析4

液压与气动典型例题解析4
当两阀位置互换后,只有顺序阀导通,溢流阀才能工作。但当顺序阀导通时,其入口油压为其开启压力pX,此压力又经溢流阀出口、溢流阀体内孔道进入其阀芯上腔。所以溢流阀开启时,其入口油压必须大于等于其调定压力与顺序阀的开启压力之和,即泵的出口压力为pX+pY。
例4-3图示为一定位夹紧系统。请问:(1)1、2、3、4各为什么阀?各起什么作用?(2)系统的工作过程;(3)如果定位压力为2MPa,夹紧缸6无杆腔面积A=0.02m2,夹紧力为50kN,1、2、3、4各阀的调整压力为多少?
答案:B
6.图示二通插装阀组成的方向控制阀为( ).
(A)单向阀(B)二位二通阀(C)二位三通阀(D)二位四通阀
答案:D
7.以下方向阀图形符号那一个是二位四通电磁换向阀:()
答案:D
8.常用普通单向阀用于控制油液的()。
(A)流量
(B)压力
(C)油路的通断
答案:C
9.为使三位四通阀在中位工作时能使液压缸闭锁,应采用()型阀。
图4-3
解:(1)阀1是顺序阀,它的作用是使定位液压缸5先动作,夹紧液压缸6后动作。阀2是卸荷溢流阀,作用是使低压泵7卸荷。阀3是压力继电器,作用是当系统压力达到夹紧压力时,发出电信号,控制进给系统的电磁阀换向。阀4是溢流阀,当夹紧工件后起溢流稳压作用。
(2)系统的工作过程是:电磁铁1DT通电,换向阀左位工作,双泵供油,定位液压缸5运动进行定位。此时系统压力小于顺序阀1的调定压力,所以缸6不动作。当定位动作结束后,系统压力升高到顺序阀1的调定压力时,顺序阀1打开,夹紧液压缸6运动。当夹紧后的压力达到所需要的夹紧力时,卸荷阀2使低压大流量泵7卸荷,此时高压小流量泵供油补偿泄漏,保持系统压力,夹紧力的大小由溢流阀4调节。

液压例题

液压例题

液压与气压传动-胡竞湘版第二章例2.1 如图所示,容器内盛油液。

已知油的密度ρ=900kg/m3,活塞上的作用力F=1000N ,活塞的面积A=1×10-3m2,假设活塞的重量忽略不计。

问活塞下方深度为h=0.5m 处的压力等于多少?解: 活塞与液体接触面上的压力均匀分布,有2623/101011000m N mN A F p F =⨯==- 根据静压力的基本方程式,深度为h 处的液体压力:2666/10101.0044 0.58.9900 10m N gh p F ≈⨯=⨯⨯+=+ρ从本例可以看出,液体在受外界压力作用的情况下,液体自重所形成的那部分压力ρgh 相对甚小,在液压系统中常可忽略不计,因而可近似认为整个液体内部的压力是相等的。

以后我们在分析液压系统的压力时,一 般都采用这种结论已:D =100mm,d =20mm, G =5000kg 求: F =?解: N mg G 490008.95000=⨯== 由 p 1=p 24422D G d F ππ= NG D d F 196049000100202222=⨯==例: 如图2.10所示,已知流量q1=25L/min ,小活塞杆直径d1=20mm ,直径D1=75mm,大活塞杆d2=40mm ,直径D2=125mm 。

求:大小活塞的运动速度v1、 v2? 解:根据连续性方程:s m d D q A q v 1.0/)]02.0075.0(4[6010254422321211111=-⨯⨯=-==-πππs m s m D v D A q v /037.0/125.0102.0075.044222212122=⨯===ππ例 2.7 液压泵的流量为q =32L/min ,吸油管通道d =20mm ,液压泵吸油口距离液面高度h =500mm ,液压泵的运动粘度ν=20×10-6 m2/s ,密度ρ=900kg/m3,不计压力损失,求液压泵吸油口的真空度。

气动与液压任务2-3认识压力与流量

气动与液压任务2-3认识压力与流量

JIANGSUSHENG JINGJIANG ZHONGDENGZHUANYE XUEXIAO Hydraulic and pneumatic technology
任务2-3:压力与流量认知
流量与速度
流量计及使用
记录瞬 时流量
任务资讯
涡轮式流量计
记录累 计流量
JIANGSUSHENG JINGJIANG ZHONGDENGZHUANYE XUEXIAO Hydraulic and pneumatic technology
JIANGSUSHENG JINGJIANG ZHONGDENGZHUANYE XUEXIAO Hydraulic and pneumatic technology
任务2-3:压力与流量认知
疑难 诊断
探究与拓展
Q1 对实践课题1,加载运行过程以及运行结束后,压力表1、2读 数是否一致?分析原因。
答案
任务2-3:压力与流量认知
分析
分析与实施
1.对于压力测定:回路中设置了两个测压点,一个 是在液压泵的出油口处,另一个是液压缸进油口 处。两个测压点之间有节流阀和单向阀。液压缸 的负载可以进行调节。
2.对于流量测定:流量计是安装在回油路上,改变 换向阀的位置,可以测定液压缸左右两腔回油流 量
JIANGSUSHENG JINGJIANG ZHONGDENGZHUANYE XUEXIAO Hydraulic and pneumatic technology
任务2-3:压力与流量认知
流量与速度
液压缸活塞运动速度
任务资讯
1.活塞(或液压缸)的运动 速度仅仅和液压缸的有效面 积与流入液压缸流量两个因 素有关,而与压力大小无关
v=q1/πD2/4

化工流程模拟实训:AspenPlus教程第5章流体输送单元模拟

化工流程模拟实训:AspenPlus教程第5章流体输送单元模拟
多级压缩机MCompr 模块用于模拟四种单元设备
多级多变压缩机 Multi-stage Polytropic Compressor
多级多变正排量压缩机 Multi-stage Polytropic Positive Displacement Compressor
多级等熵压缩机 Multi-stage Isentropic Compressor
5.2 泵Pump
Pump模块用于模拟两种设备
泵(Pump) 泵是把机械能转换成液体的能量,用来给液体
增压和输送液体的流体机械。 水轮机(Turbine)
水轮机是把水流的能量转换为旋转机械能的动 力机械,它属于流体机械中的透平机械。
5.2 泵Pump——连接 泵Pump连接示意图
5.2 泵Pump——模块参数(1) 泵Pump模块有5种计算形式
在Curve Data页面中输入特性曲线数据:
特性曲线变量的单位 Units of curve variables
每根曲线特性数据表 如 Head vs. flow tables
每根曲线的对应转速 Curve speeds
5.2 泵Pump——特性曲线(4)
曲线变 量单位 曲线对 应转速
输入流量—扬程数据
压缩机的多变效率为100%,驱动机的机械效率为
100%。计算压缩机所需的轴功率及该物流的出口
温度和体积流率各是多少?物性方法采用PENG-
ROB。
组分
甲烷 乙烷 丙烷 正丁烷 异丁烷 1,3-丁二烯
缩写式
C1 C2 C3 NC4 IC4 DC4
流率,kmol/hr
0.05 0.45 4.55 8.60 9.00 9.00
Polytropic using piecewise integration 正排量模型 Positive displacement 分片积分正排量模型

液压气动技术基础 第4章

液压气动技术基础 第4章

4.1 液压缸的工作原理与结构
三、液压缸结构设计中的几个基本问题
1、缸体与缸盖的连接 • 拉杆连接:前、后端盖装载缸体两边,用四根拉杆(螺栓) 拉杆连接: 将其紧固。这种连接结构简单、装拆方便,但外形尺寸较 大,重量较大,通常只用于较短的液压缸。 • 法兰连接:在无缝钢管的缸体上焊上法兰盘,再用螺钉与 法兰连接: 端盖紧固。这种连接结构简单,加工和装拆都方便,缺点 连接端部较大,外形尺寸大。但是尺寸和重量比拉杆连接 要小,应用广泛。 • 内半环连接:内半环连接结构紧凑,重量小,工作可靠, 内半环连接: 但缸体铣出了半环槽后,消弱了其强度,所以相应要加大 缸体的壁厚。
4.1 液压缸的工作原理与结构
2、单活塞杆液压缸 1)无杆腔进油时:
4.1 液压缸的工作原理与结构
2、单活塞杆液压缸 2)有杆腔进油时:
活塞运动速度v2与v1之比称为速比 速比, 速比 用λv表示,则

4.1 液压缸的工作原理与结构
2、单活塞杆液压缸 3)液压缸差动连接时:
单杆活塞液压缸两腔同时通入流体时,利用两端面积差 进行工作的连接形式,称为液压缸的差动连接 液压缸的差动连接。 液压缸的差动连接
4.1 液压缸的工作原理与结构
二、液压缸的结构
4、活塞杆是由钢材做成实心杆或空心杆,表面经淬火再镀铬 活塞杆 处理并抛光。 5、缓冲装置:为了防止活塞在行程的终点与前后端盖板发生 缓冲装置: 缓冲装置 碰撞,引起噪音,影响工件精度或使液压缸损坏,常在液 压缸前后端盖上设有缓冲装置,以使活塞移到快接近行程 终点时速度减慢下来终至停止。 6、放气装置:在安装过程中或停止工作的一段时间后,空气 放气装置: 放气装置 将渗入液压系统内,缸筒内如存留空气,将使液压缸在低 速时产生爬行、颤抖现象,换向时易引起冲击,因此在液 压缸结构上要能及时排除缸内留存的气体。 7、密封装置是 用以防止油液的泄漏,液压缸常采用O形密封 密封装置是 密封装置 圈和Y形密封圈。

工程热力学例题

工程热力学例题

工程热力学例题————————————————————————————————作者:————————————————————————————————日期:工程热力学例题1.已知一闭口系统沿a c b途径从状态a变化到状态b时,吸入热量80KJ/kg,并对外做功30KJ/Kg。

(1)、过程沿adb进行,系统对外作功10KJ/kg,问系统吸热多少?(2)、当系统沿曲线从b返回到初态a、外界对系统作功20KJ/kg,则系统与外界交换热量的方向和大小如何?(3)、若ua=0,ud=40KJ/Kg,求过程ad和db的吸热量。

解:对过程acb,由闭口系统能量方程式得:(1)、对过程adb闭口系统能量方程得:(2)、对b-a过程,同样由闭口系统能量方程得:即,系统沿曲线由b返回a时,系统放热70KJ/Kg。

(3)、当ua=0,ud=40KJ/Kg,由ub-ua=50KJ/Kg,得ub=50KJ/Kg,且:(定容过程过程中膨胀功wdb=0)过程ad闭口系统能量方程得:过程db闭口系统能量方程得:2.安静状态下的人对环境的散热量大约为400KJ/h,假设能容纳2000人的大礼堂的通风系统坏了:(1)在通风系统出现故障后的最初20min内礼堂中的空气内能增加多少?(2)把礼堂空气和所有的人考虑为一个系统,假设对外界没有传热,系统内能变化多少?如何解释空气温度的升高。

解:(1)热力系:礼堂中的空气。

(闭口系统)根据闭口系统能量方程因为没有作功故W=0;热量来源于人体散热;内能的增加等于人体散热,(2)热力系:礼堂中的空气和人。

(闭口系统)根据闭口系统能量方程因为没有作功故W=0;对整个礼堂的空气和人来说没有外来热量,所以内能的增加为0。

空气温度的升高是人体的散热量由空气吸收,导致的空气内能增加。

3.空气在某压气机中被压缩。

压缩前空气的参数是p1=0.1MPa,v1=0.845m³/kg;压缩后的参数是p2=0.8MPa,v2=0.175m³/kg。

第五章压力流量阀1

第五章压力流量阀1

26
减压阀
作用:降低系统支路压力。 特点:出口压力控制阀芯
动作,有单独泄油口。
27
减压阀的应用实例1
不管回路压力多高, A缸压力决不会超 过3MPa。
28
减压阀的应用实例2
工作缸
夹紧缸
使夹紧缸获得稳 定的低压。
29
一夹紧油路如图所示, 若溢流阀调定压力为p1 = 5MPa,减压阀调定 压力为p2=2.5MPa,试 分析夹紧缸活塞空载运 动时A,B两点的压力各 为多少?减压阀的阀心 处于什么状态?夹紧时 活塞停止运动后, A,B 两点的压力又各为多少? 减压阀的阀心又处于什 么状态?
压差p2– p3不变, q不受负载变化的影响。 调速阀:Δp= p1– p3
要求:调速阀正常工作Δp > 0.4~0.5MPa
( Δp < 0.4MPa时减压阀不起作用,和普通节流阀一样)
43
减速阀符号:
详细符号
简化符号
44
1. 单向阀或液控单向阀的阀芯是否可做成滑动式 圆柱阀芯形式?为什么?
2. 什么是换向阀的常态位?
液压控制阀(压力控制阀和流 量控制阀)
目的任务: 掌握溢流阀、减压阀的工作原理及主要特点; 掌握溢流阀、减压阀、顺序阀的应用场合; 掌握调速阀稳定速度的原理。 了解压力继电器的工作原理及应用; 了解溢流阀的主要性能 ; 了解影响节流阀流量稳定的因素 。
1
压力控制阀
作用:控制液压系统压力或利用压力作为信号来 控制其它元件动作。
47
图示阀组,各阀调定压力示于符号上方。若系统负载为 无穷大,试按电磁铁不同的通断情况将压力表读数填在表中。
48
图为一个压力分级调压回路,回路中有关阀的压力值已调好,试问: (1)该回路能够实现多少压力级? (2)每个压力级的压力值是多少?是如何实现的? 请分别回答并说明。

液压与气压传动 第7章 流量控制阀

液压与气压传动 第7章 流量控制阀

节流阀的应用: (1)节流调速系统 应用在定量泵与溢流阀组成的节流调速系统中 。 (2)负载阻尼 在流量一定时,改变节流口的通流面积可以改变节 流阀的进出口压差,此时,节流阀起到负载阻尼的作用,简称为液阻 。通流面积越小,液阻越大。 (3)延缓压力突变 在液流压力容易发生突变的部位安装节流阀,对 其他元件或系统起缓冲和保护作用。
本节难点: 调速阀的工作原理,结构特点及其与节流阀的区别。
7.1.1 节流口的流量特性
由流体力学知薄壁孔和细长孔的流量公式分别为:
q cd A
2 P
q d 4 p 128l
综合考虑各种因素得节流口的流量公式:
q =KAp m
式中:K —由节流口形状和油液性质决定的系数 A—节流口的通流截面积 Δp—节流阀前、后压差 m—由节流口形状决定的指数 m=0.5~1
➢ 主要用于负载变化,运动平稳性要求较高的调速系 统。
例题:试分析二通型调速阀和节流阀在下述不同压力差时,其工作特性会发 生什么变化。
1)当阀进出口压力差小于0.4MPa时,随压差变小,通过节流阀流量(),通过调速阀流量( )。
(A)增大 (B)减小 (C)基本不变 2)当阀进出口压力差大于0.4~0.5MPa时,随压差增大,通过节流阀的流量(),通过调 速阀的流量()。
结构简单,水力半径大,调节范围较大。小流量时稳定性好, 最低对流量的稳定流量为50mL/min。
7.2.1 普通节流阀
7.2 节流阀
➢结构:
1-推杆;2-导套;3-阀体; 4-阀芯;5-弹簧腔油道;6-底盖
➢工作原理:
➢职能符号:
➢工作特点:
单阀结构,没有压力和温度补偿,故流量稳定性差。
最小稳定流量:节流阀流量输出稳定的最小流量。

第5章 液压控制阀

第5章 液压控制阀

泄油口L(在侧面,图中看不见)
进油口P1
进油口P1
出油口P2
出油口P2
泄油口L
◆减压阀的主要特点:
1)常态下阀口打开
2)从出口引压力油控制阀口开度 3)进口压力小于调定值时,不起减压作用
4)当进口压力高于调定值时,保持出口稳定低压
5)泄油口单独接油箱
◆减压阀和溢流的区别: 1、减压阀是出口压力控制,保证出口压力为定值; 溢流阀是进口压力控制,保证进口压力为定值 2、减压阀阀口常开;溢流阀阀口常闭
◆静态特性
(4)溢流阀的压力调节范围: 溢流阀的能够保证性能的压力使用范围。调节压力
时进口压力能保持平稳变化,无突变、迟滞等现象
更换不同刚度的弹簧可改变压力调节范围 (5)溢流阀许用流量范围: 许用流量范围是额定流量的15%—100%
动态特性
溢流阀的动态特性是指流量阶跃时的压力响应特性, 如图。其衡量指标主要有压力超调量、响应时间等。
此力指向阀口开启方向 作用在锥阀上的稳态液动力 (a)外流式; (b)内流式
(3)液压卡紧现象 卡紧现象 在中高压系统中,当阀芯停止运动一段时间后, 移动阀芯十分费力,这就是卡紧现象。 引起的原因 主要是滑阀付几何形状误差和同心度变化引起的 径向不平衡力。有的是赃物进入缝隙或油温升高阀芯
膨胀卡紧
(3)液压卡紧现象 卡紧力 •径向不平衡力分析: 1、无几何误差,但轴心线平行不重合:不出现径向不 平衡力。
◆静态特性 (2)溢流阀的启闭特性: 开启比:Pc与 Pn 之比越大、调压偏差越小阀的压力稳定 性越好; 闭合比:Pc· 与 Pn率越大阀的性能越好 一般开启压力比率> 90% ;闭合压力比率> 85% (3)溢流阀的卸荷压力: 溢流阀的遥控口与油箱连通后泵处于卸荷状态时,溢流阀 进出油口压力之差称之为卸荷压力。一般卸荷压力不大于 0.2MPa,最大不应超过0.4MPa。

气体流量和流速及与压力的关系

气体流量和流速及与压力的关系

气体流量和流速及与压力的关系流量以流量公式或者计量单位划分有三种形式:体积流量:以体积/时间或者容积/时间表示的流量。

如:m³/h ,l/h体积流量(Q)=平均流速(v)×管道截面积(A)质量流量:以质量/时间表示的流量。

如:kg/h质量流量(M)=介质密度(ρ)×体积流量(Q)=介质密度(ρ)×平均流速(v)×管道截面积(A)重量流量:以力/时间表示的流量。

如kgf/h重量流量(G)=介质重度(γ)×体积流量(Q)=介质密度(ρ)×重力加速度(g)×体积流量(Q)=重力加速度(g)×质量流量(M)气体流量与压力的关系气体流量和压力是没有关系的。

所谓压力实际应该是节流装置或者流量测量元件得出的差压,而不是流体介质对于管道的静压。

这点一定要弄清楚。

举个最简单的反例:一根管道,彻底堵塞了,流量是0 ,那么压力能是0吗?好的,那么我们将这个堵塞部位开1个小孔,产生很小的流量,(孔很小啊),流量不是0了。

然后我们加大入口压力使得管道压力保持原有量,此刻就矛盾了,压力还是那么多,但是流量已经不是0了。

因此,气体流量和压力是没有关系的。

流体(包括气体和液体)的流量与压力的关系可以用流体力学里的-伯努利方程-来表达: p+ρgz+(1/2)*ρv^2=C 式中p、ρ、v分别为流体的压强、密度和速度.z 为垂直方向高度;g为重力加速度,C是不变的常数。

对于气体,可忽略重力,方程简化为: p+(1/2)*ρv ^2=C那么对于你的问题,同一个管道水和水银,要求重量相同,那么水的重量是G1=Q1 *v1,Q1是水流量,v1是水速. 所以G1=G2 ->Q1*v1=Q2*v2->v1/v2=Q2/Q1 p1+(1 /2)*ρ1*v1 ^2=C p2+(1/2)*ρ2*v2 ^2=C ->(C-p1)/(C-p2)=ρ1*v1/ρ2*v2 -> (C-p1)/(C-p2)=ρ1*v1/ρ2*v2=Q2/Q1 ->(C-p1)/(C-p2)=Q2/Q1 因此对于你的问题要求最后流出的重量相同,根据推导可以发现这种情况下,流量是由压力决定的,因为p1如果很大的话,那么Q1可以很小,p1如果很小的话Q1就必须大.如果你能使管道内水的压强与水银的压强相同,那么Q2=Q1 补充:这里的压强是指管道出口处与管道入口处的流体压力差.压力与流速的计算公式没有“压力与流速的计算公式”。

化工原理习题

化工原理习题

化工原理第一章 练习1. 湍流流动的特点是 脉动 ,故其瞬时速度等于 时均速度 与 脉动速度 之和。

2.雷诺准数的物理意义是 黏性力和惯性力之比 。

3.当地大气压为755mmHg ,现测得一容器内的绝对压力为350mmHg ,则其真空度为405 mmHg 。

4.以单位体积计的不可压缩流体的机械能衡算方程形式为ρρρρρρf s w p u gz w p u gz +++=+++2222121122。

5.实际流体在管道内流动时产生阻力的主要原因是 黏性 。

6.如图所示,水由敞口恒液位的高位槽流向压力恒定的反应器,当管道上的阀门开度减小后,管路总阻力损失(包括所有局部阻力损失)将 (1) 。

(1)不变 (2)变大(3)变小(4)不确定7.如图所示的并联管路,其阻力关系是 (C ) 。

(A )(∑h f )A1B >(∑h f )A2B(B )(∑h f )AB =(∑h f )A1B +(∑h f )A2B (C )(∑h f )AB =(∑h f )A1B =(∑h f )A2B(D )(∑h f )AB >(∑h f )A1B =(∑h f )A2B 8.孔板流量计和转子流量计的最主要区别在于:前者是恒 截面 、变 压头 ,而后者是恒 压头 、变截面 。

9.如图所示,水从槽底部沿内径为100mm 的水平管子流出,阀门前、后的管长见图。

槽中水位恒定。

今测得阀门全闭时,压力表读数p=59.3kPa 。

现将阀门全开,试求此时管内流量。

已知阀门(全开)的阻力系数为6.4,管内摩擦因数λ=0.018。

答:槽面水位高度mgpH045.681.91000103.593=⨯⨯==ρ在槽面与管子出口间列机械能衡算式,得:24.60.15.01.0203081.9045.62u⎪⎭⎫ ⎝⎛++++=⨯λ 解得:sm u /65.2=hm s m u d V /9.74/0208.065.21.041413322==⨯⨯==ππ题8附图题1附图1.水以70m3/h的流量流过倾斜的异径管通。

减压阀及压力和流量变化分析

减压阀及压力和流量变化分析

减压阀及压力和流量变化分析减压阀的压力和流量变化分析时间:2010-12-05 12:21 来源:中国阀门信息网点击:2次减压阀是一种自动降低管路工作压力的专门装配,它可将阀前管路较高的压力削减至阀后管路所需的水平。

按工作事理分,减压阀可分为先导式、直动式、定值器减压阀等几种类型。

减压阀的工作事理是经 ...中国阀门信息网致力于提供高质量内容和广告,如果您喜欢本文内容,不要忘了推荐给您的好友!(标题:减压阀的压力和流量变化分析)减压阀是一种自动降低管路工作压力的专门装配,它可将阀前管路较高的压力削减至阀后管路所需的水平。

按工作事理分,减压阀可分为先导式、直动式、定值器减压阀等几种类型。

减压阀的工作事理是经由过程改变阀门节省启闭件的开度,使经由过程阀门密封面的介质流速提高,将介质的部门势能转换成动能,从而使经由过程减压阀后的介质压力降低。

提高了流速的介质,在管道中活动时会碰着更大的沿程阻力,介质的部门动能又转换成热能扩散到管道和情况中。

1、减压阀的开度与机能的关系减压阀工作过程中,作为节省启闭件的主阀瓣开度是转变的。

阀瓣开度的转变,不单可以经由过程节省改变介质的压力,并且可以保证系统所需要的流量不变地经由过程减压阀。

凡是选定的减压阀许可经由过程的最大流量应大于系统需要的最大流量,在减压阀后安装一个节省阀或截止阀用于调控系统的流量。

一个要求有不变流量的系统,在介质流经减压阀时,介质的压力将降低,而流量不会发生转变。

若是流经某减压阀的流量不变,那么该减压阀的开度与减压阀的进出口压差成反比。

减压阀的进出口压差越大,开度越小,介质经过减压阀的流速越大。

减压阀的进出口压差越小,开度越大,介质经过减压阀的流速越小。

若是流经减压阀的流量发生转变,那么减压阀的开度将与流量的转变成正比,流量越大,减压阀的开度越大,流量越小,减压阀的开度越小。

减压阀的进口压力是由系统工况抉择的,出口压力直接管到减压阀调节装配的节制。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

图示回路路最多能实现几级调压?溢流阀的调定压力1y p 、2y p 、3y p 之间的大、小关系如何?答案:p Y1> p Y2> p Y3图示3个回路中各溢流阀的调定压力分别为P y1=3MPa,P y2=2MPa,P y3=4 MPa。

问在外负载无穷大时,泵的出口压力p p各为为多少?解:对于图(a),因阀Y2、Y3与阀Y1的导阀呈并联.其中阀Y2的调定压力最低,故阀Y2导通,泵出口的压力由阀Y2调定为p p=p Y2=2MPa。

对于图(b)、3个溢流阀(以直动式为例)成串联(相邻阀的进出油口相接),如下图所示。

阀Y3导通后,其入口、亦即阀Y2油出口压力为p Y3=2MPa,此压力又经阀Y2体内h、g孔道反馈作用于阀Y2阀芯上端的调压弹簧腔a(对于先导式溢流阀则是先导阀左端的调压弹簧腔),使阀Y2的开启压力为p Y3+p Y2=6MPa。

同理,6MPa的压力又反馈作用于阀Y1,使阀Y1的开启压力为(p Y3+p Y2)+p Y1=9MPa,即泵的出口压力为p p= 9MPa。

对于图(c),与图(b)的区别仅在于第二个溢流阀Y2必为先导式,且其远程控制口接通油箱,因此阀Y2的开启压力为零。

故图(c)之泵的出口压力为p p= 7MPa。

若减压阀在使用中不起减压作用,原因是什么?又若出口压力调不上去,原因是什么?答:减压阀不起作用,是因其减压阀口全升:当减压阀的负载压力p L小于减压阀的调定压力p J时,即p L<p J时,减压阀芯不能拾起,其开口最大——全开,不起减压作用;当减压阀入口压力p1小于其调定压力时,即p1<p J时.减压阀口也全开.不起减压作用。

减压阀出口压力调不上去的原因是;1、没有负载(负载没加上)。

因压力决定于负载,没有负载就建立不起来压力,当然也就调不上去;2、负载虽有,但由其所决定的压力值小于减压阀的调定值。

3、减压阀进出油口压差偏低。

当进出油口压差低于0.5MPa时,其出口压力不稳,调节困难,即调不上去。

4、减压阀进、出油口接反。

图示之回路,负载压力为pL ,减压阀调定压力为pJ.溢流阀调定压力为pY,且pY >pJ,试分析泵的工作压力为多少?解:因减压阀出口接通油箱,即减压阀负载压力为零,减压阀不动作,故减压阀阀门全开、相当于一个通道。

液压泵启动后,其全部流量在零压或较低压力下通过减压阀阀口流回油箱,即液压泵卸荷(压力卸荷),所以泵的出口压力为零或近似为零。

现有先导式溢流阀、先导式减压阀各1个,其铭牌不清楚,试问在不拆阀的情况下,如何判断哪个是减压阀,哪个是溢流阀?可从下面几个方面加以区别:1、流阀口常闭,减压阀口常开;吹口一气,通气者为减压阀;不通气者为溢流阀。

2、减压阀有外泄油口;溢流阀则没有。

3、若阀是在管路上安装着,则:a、减压阀和所控制的油路成串联,溢流阀则成并联;b、减压阀进出油口均为压力油,其出油口与系统相通,溢流阀出口不是压力油,其出口号油箱相通:如图所示,随着负载压力的增加,两个不同调定压力的减压阀串联后的出口压力决定于哪个减比阀?另—个减压阀处于什么状态?2个不同调定压力的减压阀并联后的出口压力决定于哪个减压阀?另一个阀处什么状态?解: 因为两不同调定压力的减压阀串联(图a)、并联(图b)的回路图。

串联时,出口(C点)压力决定于调定压力较低者;当阀2调定压力较低时,随着负载压力的增加,其导阀先被负载压力顶开,阀2首先动作,把出口C点压力定在阀2的调定值p J2上,随着流量的不断输入,阀2入口、即阀1出口油压升高,阀l 动作,使阀1出口、即B点压力定为阀1的调定值p J1,对出口(C点)压力无影响。

当阀1调定压力较低时,随着负载压力的增加,阀1先导阀首先被负载压力顶开,阀1起作用,使出口压力为阀1的调定值p J1,而阀2则因出口压力不会再升高,使其阀口仍处全开状态,相当一个通道,不起减压作用。

在上述串联回路中,无论哪个阀(调定压力较低的阀)起作用,其过流量都比泵的供油少(过载或液压缸不动、负载流量为零时,尤其如此)、因此A点压力很快憋高,当达到溢流阀调定压力p Y时,溢流阀开启,溢流定压,使泵的出口、即A点压力定为p Y。

并联时出口(点B、C)的压力决定于调定压力较高者(设p J2>p J1),当负载压力p L增加并首先达到阀1的调定值p J1时,阀1导阀打开,其减压阀口关小、出口压力此瞬时由阀l调定为p J1。

因阀2的阀口仍全开,而泵的供油量又不断输入,故使负载油压继续增加.阀1、2的出口(点B、C)的油压也等值同时增加,故阀l定压失效(定不住压)。

此时因出口压力的增加,使阀l导阀开度加大,减压阀口进—步关小。

当负载压力增加到阀2的调定值p J2时(此时阀1的减压阀口是否关闭,取决于p J2值与使阀l减压阀口关闭的压力p g大小的关系:p J2>p g时,阀l阀口已关闭;p J2<p g时,阀l阀口尚未关闭),阀2动作,关小其减压阀口,使出口油压定在较高的p J2值上,不再升高。

此时阀l的入口、出口油压与阀2相同,其导阀开度和导阀调压弹簧压缩量都较原调定值加大,减压阀口可能关闭或关小(关闭时,阀1导阀的泄漏量来自阀2;关小时则来自阀1本身和阀2)。

在上述并联回路中,当阀2起作用后,因泵的供油量大于两减压阀的过流量(当负载流量为零时——过载或液压缸不动时尤其如此),泵出口处压力很快憋高,当达到溢流阀调定压力p Y时,阀开启,溢流定压,使A点压力即泵的出口压力定为p A=p Y。

一夹紧回路,如图所示,若溢流阀的调定压力为p Y=5MPa,减压阀的调定压力为p J=2.5MPa,试分析活塞快速运动时,A、B两点的压力各为多少?减压阀阀芯处于什么状态?工件夹紧后,A、B两点的压力各为多少:减压阀的阀芯又处于什么状态?此时减压阀的阀口有无流流通过?为什么?解: (1)活塞快速运动时快速运动时,负载压力p L =0,因p L <p J ,故减压阀芯没动。

减压阀口全开,溢流阀口关闭,减压阀口相于通道,其进出口油压相等,所以p B =p A =p C =0。

(2)工件夹紧后工件夹紧后,由于泵的流量仍在输出,致使液压缸进油腔油压憋高,B 点亦即负载压力p L 上升。

当p L 上升到p L =p J 时,减压阀动作,其阀芯拾起,关小减压阀口,稳定其出口压力,使p B =p J =2.5MPa 。

此时因液压缸已停止运动,故已没有经减压阀阀口通向负载 (液压缸)的流量,只有经减压阀阀口,通向导阀,再经导阀泄回油箱的一小股液流。

但泵的流量仍在输出,而减压阀的过流量(导阀的小股泄漏量)又很小、,故泵的出口即A 点压力很快憋高,并最终将溢流阀顶开,使4点压力为溢流阀的调定值,即p A =p Y =5MPa 。

如图所示回路,顺序阀和溢流阀串联,调整压力分别为X p 和Y p ,当系统外负载为无穷大时,问: 1)泵的出口压力为多少?2)若把两阀的位置互换,泵的出口压力又为多少?解:(1)当p X >p Y 时,因负载无穷大,故在顺序阀入口油压憋高到顺序阀调定压力时,顺序阀打开并接通溢流阀入口。

当溢流阀入口油压达到其调定压力时,溢流定压,使其入口即顺序阀出口油压为较低的p Y 值。

顺序阀的入口、即泵的出口压力为p X =p Y ;当p Y >p X 时,在顺序阀开启接通的瞬间,泵的压力为p X ,但因负载无穷大,泵的流量在不断输出,故当泵出口油压憋高到溢流阀的调定值时,溢流阀打开,溢流定压。

故此时泵的压力为溢流阀的调定值,即p P =p Y 。

(2)两阀的位置互换后两阀互换后,当顺序阀导通时,其入口压力为其开启压力p X ,而此压力又经溢流阀出口中,溢流阀体内孔道h 、g 进入其阀芯上腔a ,如图所示。

这样溢流阀开启时,其入口油压必须大于等于其调定压力值与顺序阀的开启压力之和,即泵的压力为p P =p X +p Y 。

顺序阀和溢流阀是否可以互相使用?解:溢流阀不能作顺序阀使用,否则溢流阀出口的压力油将由阀的出油口经阀体内的孔道反馈到阀芯上腔a,增加了上腔a的压力。

使阀入口压力达到其调定压力时也无法开启,即阀无法正常工作。

但是对直动式溢流阀,若将上盖转动900、1800或1700,切断自出口通向a腔的h,再由孔g引出一外泄油管,则该阀便成为直动式顺序阀。

对于顺序阀,则可以作溢流阀使用,从宏观上讲,其作用是接通或切断某一油路,作溢流阀时,它接通或切断的是油箱。

所以此时将其入口接液压泵,出口接回油箱即可,如图所示。

溢流阀、减压阀、顺序阀作用的区别,顺序阀作溢流阀的应用:答:溢流阀的作用是稳定阀的入口压力,减压阀是稳定阀的出口压力,顺序阀则是接通(当顺序阀工作时)或切断(当顺序阀关闭时)某一油路,顺序阀可以做溢流阀使用(只是性能稍差),只要将入口和液压泵相连,出口连接油箱即可。

如直动式顺序阀做直动式溢流阀用即是一例。

压力阀(溢流阀、减压阀、顺序阀)其共同特点是通过节流口降压,使油液压力和弹簧力相平衡。

因此,分析它们的工作原理时,要抓住进出油压力、弹簧、阀芯这三个环节,问题便容易解决,例如;先导式溢流阀的导阀未开启时,由于无油液流动,主阀两端所受液压力相等,故阀芯在上端弹簧力的作用之下处于最下端位置,溢流阀口关闭;先导式溢流阀工作时、必须是导阀先打开,形成小股液流的流动,使主阀芯下端的液体压力超过上端的液压力与弹簧力之和,才打开主阀口,即先导式溢流阀工作时,主阀与先导阀均处于打开状态。

类似,先导式减压阀工作时,其导阀开启,主阀芯也处于抬起状态。

进一步对比说明的是,溢流阀不工作时阀口是常闭的;而减压阀不工作时,其阀口是常开的,若不考虑阀上的压力降,则减压阀阀相当于一个进、出油压力相等的通道,不起减压作用,只有当减压阀出口压力大于或等于减压阀的调定压力时,减压阀阀芯才抬起、关小阀口,起减压作用,并且其值为所调定的压力值。

此外,当减压阀的负载速度为零时,经减压阀阀口流向负载的流量虽然为零,但减压阀导阀的泄漏量仍然存在,故此时减压阀阀口仍有少部分流量通过,减压阀仍处于工作状态,其出口压力仍为所调定值,此时称为负载为无穷大的工况。

液压系统的背压及背压阀,单向阀能否做背压阀用?答:背压腔里的液压力称为肯压力(即背压,也叫回油压力)。

从广义上讲,液压缸运动时,液压油流出的那个腔都叫背压腔.或回油腔,但通常所指的背压腔或回油腔却是液压缸前进,尤其是工进时的背压腔或回油腔。

背压力(即背压)的方向与进油腔液压力相反,消耗了部分功率,但却增加了运动的平稳性。

尤其是外负载突然变小并减为零时,能对系统起缓冲作用。

背压阀就是为背压腔建立背压用的。

使从回油腔流回油箱的油液造成一定阻力即背压力。

背压力不易过大,否则功率损失过大。

效率降低;也不易过小,否则不起作用。
