动手制作简单的LED频闪灯电路(精)
简单的led光控电路
简单的led光控电路
以下是一个简单的LED光控电路：
材料：
光敏电阻、LED、电阻、电池/电源
步骤：
1. 将电池或电源连接到电路中，为整个电路提供电力。
2. 在电池或电源的正极和LED灯之间连接一个电阻。
3. 在电阻的一侧连接光敏电阻，另一侧接地。
4. 将LED灯的一侧与光敏电阻连接，另一侧接地。
工作原理：当环境光线充足时，光敏电阻的阻值会降低，这会导致电路中的电流增加。
由于LED灯和电阻串联在电路中，因此电流通过电阻和LED灯时会受到限制。
由于电流增加，LED灯的亮度也会增加。
当环境光线不足时，光敏电阻的阻值会增加，导致电流减小，LED灯的亮度也随之降低。
注意事项：在连接电路时，请确保电源的正负极正确连接，否则会导致LED 灯不亮。
另外，请注意安全用电，避免在潮湿的环境中使用电路。

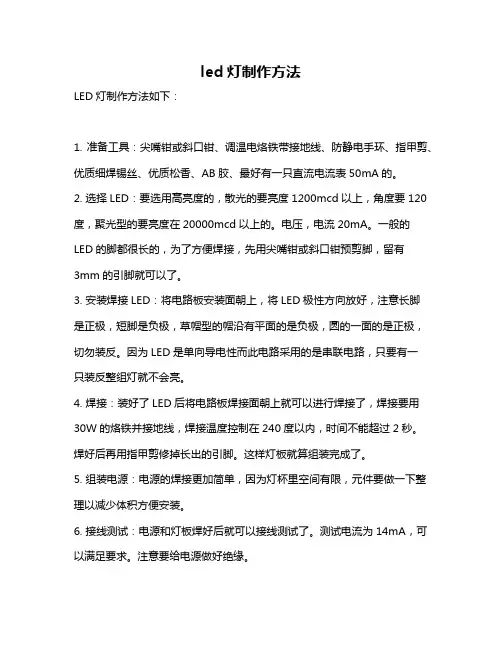

led灯制作方法
led灯制作方法LED灯制作方法如下：1. 准备工具：尖嘴钳或斜口钳、调温电烙铁带接地线、防静电手环、指甲剪、优质细焊锡丝、优质松香、AB胶、最好有一只直流电流表50mA的。
2. 选择LED：要选用高亮度的，散光的要亮度1200mcd以上，角度要120度，聚光型的要亮度在20000mcd以上的。
电压，电流20mA。
一般的LED的脚都很长的，为了方便焊接，先用尖嘴钳或斜口钳预剪脚，留有3mm的引脚就可以了。
3. 安装焊接LED：将电路板安装面朝上，将LED极性方向放好，注意长脚是正极，短脚是负极，草帽型的帽沿有平面的是负极，圆的一面的是正极，切勿装反。
因为LED是单向导电性而此电路采用的是串联电路，只要有一只装反整组灯就不会亮。
4. 焊接：装好了LED后将电路板焊接面朝上就可以进行焊接了，焊接要用30W的烙铁并接地线，焊接温度控制在240度以内，时间不能超过2秒。
焊好后再用指甲剪修掉长出的引脚。
这样灯板就算组装完成了。
5. 组装电源：电源的焊接更加简单，因为灯杯里空间有限，元件要做一下整理以减少体积方便安装。
6. 接线测试：电源和灯板焊好后就可以接线测试了。
测试电流为14mA，可以满足要求。
注意要给电源做好绝缘。
7. 组装：用配好的AB胶涂在灯杯的边缘，再把电源板和灯板装进去压几分钟，胶水就固化了。
这样一个实用的LED节能灯就制作好了。
注意事项：1. LED对静电非常敏感，静电很容易对LED造成损害，轻则性能下降，重则造成LED反向击穿短路。
所以在接触LED时一定要做好静电防护，佩带防静电手环，使用防静电烙铁，普通烙铁一定要接地线。
有条件的还需要使用防静电台垫。
2. 贴片LED正面有一个角有缺口，缺口处脚为正极（共6只脚），安装方向要一致，切勿装反。
通过上述步骤就可以完成LED灯的制作了。
在制作过程中注意安全操作，遵循制作流程和注意事项，以免造成不必要的损失和伤害。
频率可调的闪光灯电路图
1 妙用LM317的闪烁灯,闪烁频率可调。
LM317常用作电压稳压器中的调整元件，这里给大家介绍一个不寻常的应用，只要配上不多的外部元件，可以使一个12V的小灯泡闪烁发光。
如图，采用所给的元件参数值和信号，当电路接通以后，小灯泡将以4Hz的频率闪烁，当然，若改变元件参数（R2或C2，当R2或C2变值时，其它相应电阻或电容值也改变，使之与R2或C2相同），闪烁的频率也会变，若要使闪烁的灯光停止闪烁，可用>1V的电压驱动T1。
由于LM317本身传输电流>1A，电路能自动限制开启电流，因此灯泡的寿命是相当长的。
2 闪光器/灯光控制该电路是两级直接耦合晶体管放大器，它们接成了自激多谐振荡器。
调节电位器R1既可以改变闪光时间的长短，又可以改变闪光的间隔时间.3 多用闪光灯设计SG3909是仿LM3909的集成元件，可与LM3909互换使用，工作电压可低于1.5V，利用定时电容进行电压提升，把2V的脉冲送至发光二极管。
SG3909的管脚排例如图7所示。
SG3909的特性为：1、微功耗工作，一节大号手电筒电池可工作一年以上；2、电源电压低，可从1V到5V3、驱动电流大，作为振荡器可直接驱动8Ω扬声器；4、外接元件少，电路内部自启动，仅需外加一节电池和一只电容器便可构成闪光器；5、成本低，亮度好。
图1～图6示出了SG3909的多种发光二极管VD以及白炽灯H闪光器电路。
闪光频率可通过调整外接电阻、电容来调节。
元器件选择：发光二极管VD可选用以下几种：BT104（黄），BT304（绿），BT305（红），别的发光管型号只要工作电压在1.5V～2.5V均可采用。
开关SA为KNX（1×2）。
照明灯H为6.3V、0.1A（螺口）或6.3V、0.15A（插口）。
电源GB用4F22-DC6V层叠电池，也可用整流直流6V电源，这样较为经济。
其它元件参数如图1～图6标注，无特殊要求。
单三极管led闪烁电路
单三极管led闪烁电路1.引言1.1 概述单三极管LED闪烁电路是一种简单而有效的电路设计，可以通过控制电流的流动来实现LED灯的闪烁效果。
在这个电路中，我们使用了一个三极管来控制电流的开关，并使LED灯以一定的频率闪烁。
本文旨在介绍单三极管LED闪烁电路的原理和构建步骤。
首先，我们将详细解释单三极管LED闪烁电路的原理，包括三极管的工作原理和电流的流动方式。
然后，我们将提供一个步骤指南，帮助读者设计和构建自己的单三极管LED闪烁电路。
单三极管LED闪烁电路具有许多应用和优点。
首先，它可以被广泛应用于各种电子设备中，例如数码钟、信号指示灯以及装饰照明等。
其次，相较于其他复杂的LED驱动电路，单三极管LED闪烁电路的设计简单易懂，制作成本较低。
此外，该电路还具有良好的稳定性和可靠性，能够在长时间使用过程中保持稳定的工作状态。
展望未来，随着技术的不断进步，我们可以预见单三极管LED闪烁电路将会不断发展和改进。
可能会出现更小型化、更高效能与更具可扩展性的电路设计。
此外，随着人们对绿色环保和节能的需求不断增加，未来单三极管LED闪烁电路也将会更加注重能源的有效利用和环境友好型设计。
通过本文的阅读，读者将可以更加深入地了解单三极管LED闪烁电路的概念、原理和应用。
同时，通过掌握构建该电路的步骤，读者将能够自己设计和实现单三极管LED闪烁电路。
希望本文能够为读者提供有关单三极管LED闪烁电路的全面指导，并启发读者在该领域进行更深入的研究和创新。
1.2 文章结构本文将围绕单三极管LED闪烁电路展开详细讨论。
文章结构包括以下几个部分：1. 引言：在本部分，我们将对单三极管LED闪烁电路的概述进行介绍。
首先，我们将说明LED闪烁电路的基本原理以及其在实际应用中的广泛应用。
接下来，我们将给出本文的目的和意义，以便读者更好地理解和把握文章的内容。
2. 正文：本部分将详细介绍单三极管LED闪烁电路的原理，并进一步探讨如何设计和构建这样的电路。
超级简单的220V直接驱动的LED闪烁灯电路图照明电路
超级简单的220V直接驱动的LED闪烁灯电路图
超级简单的220V直接驱动的LED闪烁灯电路图
LED闪烁灯电路如下图所示，由二个电阻，一个电容，一个双向触发二极管，一个整流二极管组成。基本原理是，电容通过电阻及二极管1N4007充电，充到约30V时触发二极管(DIAC)导通，LED开始点亮，电容也开始放电。闪烁周期由电容及串在1N4007之前的电阻决定。电容耐压至少要在40V以上。
图 超级简单的220V供电的LED闪烁灯电路
自制5W LED灯
自制LED灯（图解）Edit By seagol一、制作工具①电烙铁一只，焊锡若干②螺丝刀（十字头）一只③剥线器一只（不重要，可用剪刀代替）④绝缘胶布一卷⑤粘接剂（用于电源在灯座的固定），固态胶（用于灯罩的粘接，个别质量不好的灯罩拧不上时，就得用这个）⑥导热脂一管（没有也行）⑦LED灯散件（最重要的东西）二、操作步骤1、取出灯珠焊接基板，擦干净，并在每个灯珠基座的地方挤上导热脂，用于良性散热。
2、把灯珠放到基板上，逐个进行焊接，注意不要漏焊，同时焊接时间要短些，避免烧坏灯珠引线。
一定要注意正负极不能接反，不然就不会亮（区分：灯珠负极的引脚上有一个“-”的符号）。
3、焊好的灯板如下：4、取出电源变压器，用绝缘胶带把周圈引线裸露的部分包实，避免短路，见下图：白色两跟线接220V，红色和白色两根，电源输出线，红+白-，接灯珠板。
5、取出灯头，E27为例，电源板正好可以放到灯头里面，把白色两跟电源线冲里，塞进灯头座。
如下图，一端（N线）从灯头座小窗伸出（露线不够长，使用剥线器拨出来），同时拧上灯头座的金属部分，另一端（L线）的线头从灯头座中间小孔中伸出。
完成后，使用电烙铁把下端的线头焊到E27灯头座金属边上，另一头使用配套的灯头铆钉，固定好，灯座部分完成。
这里粘接剂就派上用场，要把电源变压器粘到灯头座里面，由于我没那玩意儿，这步省过，采用其他方法处理，见下面。
6、散热板的安装，由于上步没有把电源固定，因此为防止下滑，找了张硬卡片，剪成长条，弯折塞到里面，见下图。
7、把做好的灯头座，拧到散热器上，把电源线输出端从中间伸出来，见下图。
8、把散热器上涂上导热脂，把焊好的灯珠板放上去，上上螺丝，使用电烙铁把正负极焊接上，电源部分连接完成。
9、最后一步，把灯罩拧到散热器上（拧不紧的话，上胶水，呵呵），一个LED等就做成了，怎么样，简单吧，赶紧试一下吧.<完>。
动手制作简单的LED频闪灯电路
在千篇一律的DIY、MOD场合里，许多玩家费尽心机所改造出来的灯光效果都是静止的，如果在Lanparty上千人一面的改造MOD比比皆是，你的改造又怎么能脱颖而出呢？增加一个动感的超炫灯光效果势在必行！想像一下在姹紫嫣红的炫目光彩照耀下，观众早已疲累，静态的光影又怎么够和会动的光影效果相媲美呢？复杂的大厦也源于简单结构，现在我们就来试试从简单的闪灯电路开始做吧。
首先需要准备的是工具，工欲善其事，必先利其器嘛。
如果不熟悉工具的应用，建议先找点更简单的玩意先练练手～然后看看施工图纸，所需要的零件以及线路也标记在电路图上了。
电子零件：10k电阻x2、4.7k电阻x1、 430电阻x4、电位器1Mx1、陶瓷电容器x1、 Elko4,7fx1、 Elko100fx1、晶体管BC327x1、NE555x1、 IC插座x1、PCB 空板x1。
准备好了所需要的材料就可以开工，首先找一个工作的平面，把所有的零件按照电路图上的位置插到电路板上预先开好的孔洞上，然后就可以用导线连接元件的引脚。
说是很简单的，动手就需要各位DIYer的耐心细致了。
IC插座是第一个焊接到电路板的，而NE555则通过插座安装，这样能避免新手不小心因为焊接时间太长或者焊接工具没有防静电措施而烧毁集成电路。
经过一轮手忙脚乱～菜鸟一定已经满头大汗了。
检阅一下劳动成果吧！如果已经头晕眼花，先擦把汗休息一下，回过神来再仔细检查焊接是否正确牢固。
QC质检工作是很重要的哦。
正面的元件也要检查妥当。
因为不注意细节，通电之后可能带来的不是炫目耀眼的效果而是缕缕青烟啊！检查完成后就可以通电看看效果了！如果焊接无误，通电之后就能工作的。
通过可调电位器来调节闪灯的频率。
当然，这里只是示范！你可以把LED灯换成红色以外的任何颜色，也可以做多个灯光控制板控制多组LED来达到更炫的效果。
最简单的发光二极管闪烁电路
最简单的发光二极管闪烁电路发光二极管（LED）是一种非常常见的电子元件，可以用来制作各种各样的电路。
其中，闪烁电路就是LED的一个常见应用之一。
本文将介绍最简单的发光二极管闪烁电路。
所谓的“最简单的发光二极管闪烁电路”，其实就是一个非常简单的闪烁器电路。
该电路可以在LED上产生快速的、连续的闪烁效果。
这种闪烁效果非常适合用于勾勒某些形状或字母，或者用在节日彩灯上。
这个电路的设计非常简单，只需要一个发光二极管、两个电阻和一个电容器。
下面详细介绍如何制作这个电路。
首先，我们需要准备以下几个电子元件：一个高亮度的发光二极管，两个10K欧姆的电阻，以及一个22uf的电容器。
接下来，我们将这些元件按照以下图示连接起来：注意，图中的电容器正负极是有区别的。
正确连接电容器极性是很重要的，否则电路将无法正常工作。
连接完成后，就可以将整个电路连接到电源上。
将电源电压调整到3V（这个电路最适合的工作电压）。
有两个电阻的设计是为了将电流限制在一个安全范围内，以保护LED。
电容器作为一个电容存储器，可以让电路在LED处于开关状态之间来回切换，并使LED产生闪烁效果。
最后，将控制LED亮度的变阻器加入电路，可以让你在不改变电路基本功能的情况下控制LED的亮度。
这个电路是一个非常好的小学、初中或者DIY爱好者可以用来练习、学习电子电路知识的简单电路。
如果你想知道更多有关发光二极管闪烁电路的基础知识，建议你进一步学习一下相关的课程和书籍，从而更好的了解和掌握电路的设计和制作技巧。
三极管 做一个led灯闪烁的电路
时间：二O二一年七月二十九日
用三极管做一个led灯闪烁的电路外围器件越少越简单越好体能提供个原理图和工作原理啊之阿布丰王创作
这个是多谐振荡器,三极管,电容,电阻,LED都是左右对称的.三极管,LED随便用什么,电容,电阻分别用47uF,10K,这个是改变闪烁快慢的参数,电源3V,5V都行,电源越高,闪烁越快.自己亲自试验过,100%可行.频率为3Hz左右.
回答
通电瞬间,由于电路参数的微小不同,和正反馈使一支管子饱和另一支截止.呈现一个暂稳态.假设 VT1导通,VT2截止,那么此时VT1集电极为-,Rb2给Cb2充电,当电压充到0.5-0.7时,VT2基极正偏,VT2导通,VT2集电极为-,招致VT1基极正反馈为-,此时电路发生翻转,进项另一个暂稳态,即VT2导通,VT1截止.不竭循环往复,便形成了自激振荡,.振荡周期:
T=T1+T2=0.7(RB2*C1+RB1*C2)=1.4RB*C,振荡频率:
F=1/T=0.7/RB*C
时间：二O二一年七月二十九日。
项目5 搭建简易闪烁电路
项目五搭建简易闪烁电路一、项目应用节日闪烁的彩灯流光溢彩，绚烂夺目，城市夜晚闪烁的夜灯等其实就是由各种不同的闪烁电路控制的，今天我们来完成一个简单的闪烁电路的搭建。
二、项目原理（一）电容器与电容任何两个彼此绝缘又相互靠近的导体都可以构成电容器，这两个导体称为电容器的两个极板，两个极板之间的绝缘物质称为电容器的介质。
电容器的基本特性是能够储存电荷。
在电容器两端加上电压U ，如图5-2所示，它的两个极板上就会分别聚集起等量的异种电荷，这样，电容器上就储存了一定量的电荷和电场能量。
电压U 越高，电容器极板上聚集的电荷q 就越多，+-U ++--+q-q图5-2电容器 图5-1 节日彩灯产生的电场就越强，存储的电场能量就越多。
实验表明，电容器所储存的电荷量q 与其两个极板之间的电压U 的比值是一个常数，称为电容器的电容量，它表示了电容器储存电荷的能力，简称电容，用字母C 表示。
即 Uq C 式中 C ——电容，单位F （法拉）；U ——电容器两极板间的电压，单位V （伏特）；q ——电荷量，单位C （库仑）。
一般电容的法拉（F ）单位太大，实际应用时通常用微法（μF ）或皮法（pF ），其换算关系为1F=106μF=1012pF电容器的参数较多，其中最重要的除了电容量以外，还有电容器的额定工作电压，也就是是电容器在规定温度范围内长时间正常工作的最高电压，也称为耐压值。
电容器在正常工作时，工作电压不应超过其耐压值，否则电容器将会损坏。
（二）平行板电容器如图5-3所示的平行板电容器是最简单的电容器，它由两块相互平行且相距很近而又彼此绝缘的金属板组成，这两块金属板就是电容器的两个极板，极板之间的空气就是电容器的介质。
实验证明平行板电容器的电容量C 与电容器的结构有关：平行板电容器的电容量与两极板间的正对面积及极板间电介质的介电常数成正比，与两极板之dS间的距离成反比，即式中 C ——平行板电容器电容，单位F ；S ——电容器两极板的正对面积，单位是 m 2；ε——电介质的介电常数，单位是F/m ；d ——两极板之间的距离，单位 m 。
proteus控制led灯闪烁的简单电路及程序
proteus控制led灯闪烁的简单电路及程序LED灯作为电子元件中广泛应用的一种，通过闪烁可以提供一种视觉提示。
在这篇文章中，我们将介绍如何使用Proteus软件设计一个简单的电路，并编写程序控制LED灯的闪烁效果。
本文将分为以下几个部分展开讨论。
1. 硬件设计在Proteus软件中，我们首先需要设计电路图。
请先插入一个微处理器芯片，例如Arduino UNO，然后将LED灯连接到芯片的一个数字引脚上。
确保LED的正极连接到数字引脚，负极连接到芯片的地线上。
为了实现闪烁效果，可以连接一个电阻到LED的负极，然后将另一端连接到芯片的VCC引脚。
2. 软件编程在设计了硬件电路后，我们需要编写控制LED闪烁的程序。
在Proteus软件中，可以使用Arduino IDE来完成这一任务。
以下是一个简单的C代码示例：```cvoid setup() {pinMode(2, OUTPUT); // 选择使用的数字引脚}void loop() {digitalWrite(2, HIGH); // LED灯亮起delay(1000); // 延时1秒digitalWrite(2, LOW); // LED灯熄灭delay(1000); // 延时1秒}```代码中的`setup`函数用于设置程序运行时的初始状态，其中`pinMode`函数用于配置数字引脚为输出模式。
`loop`函数则是程序的主要循环，其中`digitalWrite`函数用于控制LED灯的亮灭状态，`delay`函数用于给LED保持亮灭状态的时间间隔。
3. 仿真验证完成软件编程后，我们需要在Proteus中进行电路仿真验证。
打开Proteus软件，将设计好的电路图和编写好的程序导入到仿真环境中。
然后点击开始仿真按钮，程序将开始运行，并控制LED灯按照设定的时间间隔闪烁。
通过仿真验证，我们可以判断程序的逻辑是否正确，同时可以观察LED灯的正常工作情况。
LED闪烁电路的设计与制作
明达职业技术学院毕业论文（设计）2007-2008学年度信息工程系应用电子技术专业班级05 应电 2 学号0405051238课题名称LED闪烁电路的设计与制作学生姓名朱伟明指导老师杨伟华2008年1月15日目录一、方案论证 (2)二、电路原理说明 (4)三、电源电路 (4)四、主要元件介绍 (7)五、安装与调试 (9)六、心得体会 (10)致谢参考文献附录1、元件清单表 (12)附录2、电路总的原理图 (13)LED闪烁电路设计与制作作者朱伟明[摘要]LED闪烁电路主要利用多谐振荡器振荡工作，通过规定电阻驱动发光二极管闪烁发光。
该电路可以通过调节电位器的阻值，改变多谐振荡器输出波形的占空比，从而改变发光二极管的闪烁效果。
该闪烁电路的闪烁速度可以调整，可以组成各式各样的跳动灯光图案，可以用于装饰玩具和盆景等[关键词]桥式整流滤波电容稳压电路发光二极管多谐振荡器[前言]因该课题要求两个人共同完成，分工后我主要负责电源部分，所以在本论文中将以电源部分为主进行介绍和分析，文中电路部分只涉及其主要部分。
论文中将对电源的组成各部分工作原理及作用进行详细讲述。
文中也谈到部分元器件的检测好坏的方法。
一方案论证方案1该图由多谐振荡器A、多谐振荡器B和发光二极管VL1～VL12组成电路中，多谐振荡器A由电阻R5、R6、电位器RP1、电容器C1、C2和晶体管V1、V2组成；多谐振荡器B由电阻R7、R8、电位器RP2、电容器C3、C4和晶体管V3、V4组成；多谐振荡器A振荡工作后，通过R1、R2驱动VL1～VL6闪烁发光。
调节电位器RP1和RP2的阻值，可分别改变多谐振荡器A和多谐振荡器B输出波形的占空比，从而改变发光二极管的闪烁效果。
方案2接通电源开关电压经开关和二极管为双稳态触发器、时钟振荡器LED驱动控制电路提供工作电源。
未接通时双稳态触发器输出低电平，时钟电路不工作，不能为CD4017提供计数脉冲，LED彩灯不能产生灯光效果。
动手实践制作简单的电路实验
动手实践制作简单的电路实验电路实验是电子学学习中重要的一环，通过实践操作，可以更好地理解和掌握电路原理。
本文将介绍一个简单的电路实验——用一颗LED灯制作一个简单的闪光灯。
所需材料：1. LED灯 - 带有两个引脚的发光二极管2. 电阻 - 220欧姆3. 电池 - 9伏特4. 电线 - 用于连接电路中的各个元件实验步骤：1. 将LED灯的正极（长脚）连接到220欧姆电阻的一端。
2. 将电阻的另一端连接到电池的正极。
3. 将LED灯的负极（短脚）连接到电池的负极。
原理解析：LED是一种半导体器件，需要通过直流电流才能正常工作。
电阻则用于限制电流的大小，避免LED过载损坏。
当电路连接正确后，电流从电池正极流入电阻，再经过LED灯，最后回到电池的负极。
LED灯会发出亮光，形成一个闪光灯。
实验注意事项：1. 选择合适的电阻值：如果电阻过小，电流将过大，可能会损坏LED灯。
如果电阻过大，则会导致LED灯发光较暗或者不亮。
一般来说，220欧姆的电阻适用于大多数LED灯。
2. 正确连接极性：LED灯具有正负极之分，必须确保正极与正极、负极与负极相连接，否则LED灯将不会发光。
3. 小心电池电压：本实验所用的是9伏特电池，不要接触到裸露的电线末端，避免触电的危险。
实验效果与延伸：通过以上步骤完成组装后，当电路中有电流通过时，LED灯会发出亮光。
可以通过更换LED灯的颜色、电阻的数值或电池的电压来实现不同的实验效果。
例如，更换红、绿、蓝等颜色的LED灯可以制作彩色闪光灯；增加电阻的数值可以延长灯亮的时间；改变电池的电压可以调整LED灯的亮度等等。
总结：通过这个简单的电路实验，我们可以更好地理解电路中元件的作用与连接方式。
同时，这个实验也为我们之后更复杂的电路实验打下了基础。
通过多次实践操作，我们可以进一步探索电子学的知识，不断提高自己的实践能力。
祝你在电子学学习中取得更好的成果！。
简单5步教你制作DIY无线LED灯
简单5步教你制作DIY无线LED灯
该版本采用了强大的高频开关晶体管（BD139），强大的晶体管可以提升效果。
所谓“越强责任也越大”。
因此，使用这种装置需要非常谨慎，不能在任何敏感电子设备附近使用（特别是硬盘驱动器），因为它是能够产生高频率环境，这很容易破坏你的小工具！而与变压器的工作采取适当的安全措施，并使用绝缘套管，因为可能会存在触电的危险。
（而不是使用电源适配器或电池）。
这个无线LED灯制作很简单，而且可用于展示和研究电磁感应的原理。
制作材料也很容易得到。
材料：
1. 2 x 2匝线圈
2. 33k电阻。
proteus控制led灯闪烁的简单电路及程序
文章标题：Proteus控制LED灯闪烁的简单电路及程序一、引言Proteus是一款广泛用于电子电路仿真的软件，通过Proteus，我们可以方便地进行电路设计、仿真和调试。
在本文中，我们将探讨如何使用Proteus搭建一个简单的电路，实现对LED灯的闪烁控制，并给出相应的程序设计。
LED灯的闪烁控制是电子电路设计中的常见问题，我们希望通过本文的介绍，能够让大家更好地理解这一问题并掌握解决方法。
二、Proteus控制LED灯闪烁的简单电路设计1. 硬件部分设计在Proteus中搭建一个简单的LED灯闪烁控制电路，首先需要准备以下器件：Arduino开发板、LED灯、220欧姆电阻、面包板等。
具体的电路连接如下：将Arduino的数字引脚13接到LED的正极，将LED的负极接到220欧姆电阻，再将220欧姆电阻的另一端接到Arduino的地端。
在面包板上按照连接关系进行连线。
2. 软件部分设计接下来，我们需要在Proteus中进行程序设计。
首先打开Arduino IDE，编写以下简单的程序：```cvoid setup() {pinMode(13, OUTPUT);}void loop() {digitalWrite(13, HIGH);delay(1000);digitalWrite(13, LOW);delay(1000);}```该程序的作用是让数字引脚13上的LED灯每隔1秒闪烁一次。
接下来将该程序上传到Arduino开发板上，并在Proteus中进行仿真。
三、探讨LED灯闪烁控制的深入理解通过以上的简单电路设计与程序实现，我们实现了对LED灯的闪烁控制。
不过，LED灯的闪烁控制涉及到的知识远不止这些。
从电路设计的角度来看，我们还可以通过PWM控制LED灯的亮度和闪烁频率，实现更丰富的效果。
从程序设计的角度来看，我们还可以通过Arduino的定时器中断等功能，优化LED灯的闪烁控制程序，提高程序的灵活性和可扩展性。
交替频闪LED灯电路设计及制作
交替频闪LED灯电路设计及制作
我们可以把Q1和Q2的集电极作为振荡器的输出驱动两个发光管。
具体的电路如下：
R1、R2分别为发光二极管D1和D2的限流电阻，这里为420欧姆，取值越小LED 将越亮。
R3和R3取值11K。
每个灯点亮的时间可以通过对R4*C1，R5*C2用公式 T=0.693*R*C 计算导通时间得到。
读者可以取不同的值得到不同闪烁的频率，两边的点亮时间可以不同。
本电路较为简单，确认连接无误后，加电一般都能起振工作。
制作时需要注意的是电容C1和C2的极性不能颠倒，如果颠倒会对电容造成损害，甚至炸裂。
简易LED广告彩灯电路-----
1、每个8050三极管可以驱动八到十六个发光二极管。
只有相同发光电压(不同颜色的发光电压一般不同)的发光二极管才可以并联使用。
可以将发光二极管接成需要的图案，表达设计者的意图。
2、彩灯闪烁的周期是：T=0.7×(R1+R3)×C2+0.7×(R2+R4)×C1根据闪烁快慢要求选择R1,R2,R3,R4,C1,C2的参数。
调节电位器R1、R2的大小，可以改变闪烁速度。
3、电压过高会烧坏发光二极管。
工作电压从3v开始调大，当提供的电源电压高于5v 后应当串入一个2.2～27欧姆的电阻作为限流电阻，以免烧坏发光二极管。
电容制作频闪灯的方法
电容制作频闪灯的方法
制作频闪灯的方法可以通过以下步骤进行：
1. 准备所需材料：电容、电阻、开关、LED或者氙气灯管等。
2. 选择合适的电容：电容的容量和额定电压需根据需要的频闪灯效果来确定。
3. 连接电路：将电容、电阻和LED或氙气灯管等组合连接，一端连接电容，一端连接电阻和灯源，电阻与开关并联。
4. 充电：将电容连接正极向正极，负极向负极的电源，电容开始充电。
5. 放电：当电容充电达到一定程度后，关闭开关，电容开始放电，放电过程中电容的电能被转化为光能，从而产生闪光效果。
6. 循环：重复充电和放电的过程，使频闪灯保持闪光效果。
需要注意的是，制作频闪灯时应注意合理选择电容的容量和额定电压，以免电容过大或电压过高引起危险。
同时，在连接电路时也需要注意电路的正确连接，遵循电路图进行操作。
为确保安全，建议在制作和使用频闪灯时遵循相关安全规范。
