凸轮分割器主要有P平行型、DF法兰型、DS心轴型、DT平台桌面型、超薄DA分割器、法兰中空凸轮分割器、激光雕刻机专用分割器,BT圆柱凸轮分割器重负载凸轮分割器等。

超薄平台桌面型【DA】此系列机种的尺寸设计特性与平台桌面型功能相似，于驱动运转上可承受超大轴向负载及垂直径向压力，在输出端有凸起固定盘面及大孔径空心轴，可搭配设置动态、静态自动化周边设备，可将动力源的油、气管路设计于空心孔内，此系列机种广泛应用于重负载、直结自动化设备的各类机型及产业机型等，作同步自动化间歇驱动。

圆柱凸轮分割器【DA】重负载凸轮分割器此款凸轮分割器可承受较大负载，BT 系列机种之尺寸设计特性与凸缘型功能相似，于驱动运转上可承受超大轴向负载及垂直径向压力，在输出端有一凸起固定盘面及大孔径空心轴，可搭配设置动态、静态自动化周边设备。

可将动力源之电、油、气等管路置于空心孔内，此系列机种广泛应用于重负载、直结自动化设备之各类机构及产业机械等，作同步自动化间歇驱动。

“凸轮分割器”产品广泛应用在制药机械、印刷机械、食品包装机械、玻璃机械、陶瓷机械、烟草机械、机床加工中心等，该产品我公司产品具有定位精度高，高速运转平衡，传递扭矩大等优点。

工作原理：间歇运动。

对于凸轮的运动曲线，我们考虑以下因素来设计凸轮运动曲线。

1、凸轮及凸轮分割器要运转平稳；2、整个机构振动小、无噪音；3、整个机构的耐磨性、刚度要求；4、机构受到外界的负荷；5、凸轮分割器的运转速度；6、凸轮分割器的精度要求；7、凸轮及出力转塔的使用寿命。

以上这些因素结合凸轮分割器的位移过程，我们一般设计考虑为三种凸轮运动曲线。

凸轮分割器的型号有哪些

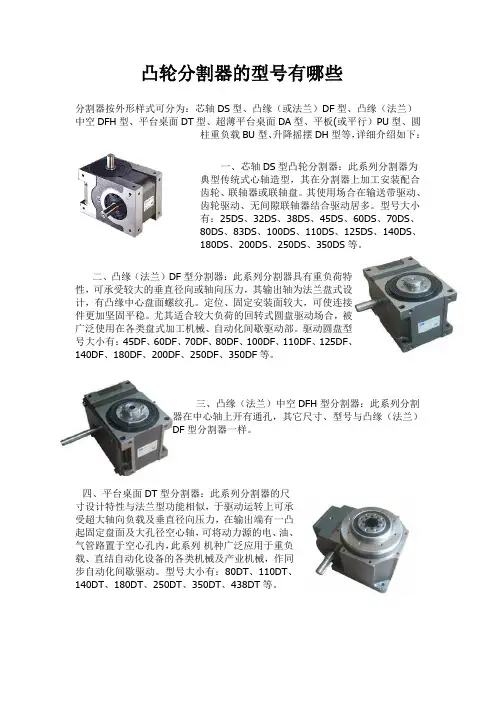

凸轮分割器的型号有哪些分割器按外形样式可分为：芯轴DS型、凸缘（或法兰）DF型、凸缘（法兰）中空DFH型、平台桌面DT型、超薄平台桌面DA型、平板(或平行）PU型、圆柱重负载BU型、升降摇摆DH型等，详细介绍如下：一、芯轴DS型凸轮分割器：此系列分割器为典型传统式心轴造型，其在分割器上加工安装配合齿轮、联轴器或联轴盘。

其使用场合在输送带驱动、齿轮驱动、无间隙联轴器结合驱动居多。

型号大小有：25DS、32DS、38DS、45DS、60DS、70DS、80DS、83DS、100DS、110DS、125DS、140DS、180DS、200DS、250DS、350DS等。

二、凸缘（法兰）DF型分割器：此系列分割器具有重负荷特性，可承受较大的垂直径向或轴向压力，其输出轴为法兰盘式设计，有凸缘中心盘面螺纹孔。

定位、固定安装面较大，可使连接件更加坚固平稳。

尤其适合较大负荷的回转式圆盘驱动场合，被广泛使用在各类盘式加工机械、自动化间歇驱动部。

驱动圆盘型号大小有：45DF、60DF、70DF、80DF、100DF、110DF、125DF、140DF、180DF、200DF、250DF、350DF等。

三、凸缘（法兰）中空DFH型分割器：此系列分割器在中心轴上开有通孔，其它尺寸、型号与凸缘（法兰）DF型分割器一样。

四、平台桌面DT型分割器：此系列分割器的尺寸设计特性与法兰型功能相似，于驱动运转上可承受超大轴向负载及垂直径向压力，在输出端有一凸起固定盘面及大孔径空心轴，可将动力源的电、油、气管路置于空心孔内，此系列机种广泛应用于重负载、直结自动化设备的各类机械及产业机械，作同步自动化间歇驱动。

型号大小有：80DT、110DT、140DT、180DT、250DT、350DT、438DT等。

五、超薄平台桌面DA型凸轮分割器：此分割器的尺寸设计特性与平台桌面型功能相似，于驱动运转上可承受超大轴向负载及垂直径向压力，在输出端有一凸起固定盘面及大孔径空心轴，可搭配设置功能、静态自动化周边设备，可将动力源的电、油、气、管路设计于空心孔内，此系列机种广泛应用于重负载、直结自动化设备的各类机械及产业机械，作为同步自动化间歇驱动。
