第一章汽轮机设备规范1、汽轮机技术规范本机型号为：C15-4.90/0.981型次高压、单缸、单抽汽、冲动式汽轮机主汽门前蒸汽压力 4.90 MPa主汽门前蒸汽最高压力 5.10 MPa主汽门前蒸汽最低压力 4.60 MPa主汽门前蒸汽温度 470 ℃主汽门前蒸汽最高温度 480 ℃主汽门前蒸汽最低温度 455 ℃汽轮机额定功率 15 MW汽轮机最大功率 18 MW汽轮机额定抽汽压力 0.981 MPa汽轮机抽汽压力变化范围 0.784～1.272 MPa汽轮机额定抽汽量 50 t/h汽轮机最大抽汽量 80 t/h纯冷凝额定工况额定抽汽工况进汽量 65.5 t/h 102 t/h排汽压力 7.85 KPa 6.13 KPa给水温度 153.1 ℃ 153.1 ℃汽轮机汽耗(计算值) 4.347 Kg/KW.h 6.778 Kg/KW.h 汽轮机汽耗(保证值) 4.477 Kg/KW.h 6.981 Kg/KW.h 汽轮机热耗(计算值) 11801 KJ/KW.h 9255 KJ/KW.h 汽轮机热耗(保证值) 12155 KJ/KW.h 9501 KJ/KW.h 循环水温度 25 ℃汽轮机转向（从机头向机尾看）顺时针方向汽轮机额定转速 3000 r/min 汽轮机单个转子临界转速 1430 r/min 汽轮机轴承允许最大振动 0.03 mm汽轮机过临界转速轴承允许最大振动 0.10 mm汽轮机中心高（距运转平台） 750 mm汽轮机本体总重 58 t汽轮机上半总重（连同隔板上半） 15 t汽轮机下半总重（连同隔板下半） 19 t汽轮机转子总重 7.563 t汽轮机本体最大尺寸（长×宽×高） 6021×3590×3635 mm汽轮机转子转动惯量 910 Kg.m²2、汽轮机结构、系统概述本公司汽轮机为次高温、次高压机组、额定功率为15MW，南京汽轮发电机厂制造。

#2汽轮机运行规程

第一章设备技术规范 (3)第一节汽轮机规范 (3)一、汽轮机的应用范围及主要技术规范 (3)二、汽轮机结构及系统的一般说明 (5)第二节热力系统 (8)一、主汽系统 (8)二、汽封系统 (9)三、主要辅助设备 (9)第二章汽轮机的启动、并列与接带负荷 (11)第一节汽轮机启动前的准备、检查及试验工作 (11)一、启动前的准备 (11)二、系统检查 (12)三、汽轮机组的静态试验：投入ETS总保护 (14)第二节机组启动 (17)一、概述 (17)二、汽轮机启动的条件 (17)三、暖管(到电动主汽门前) (18)四、起动辅助油泵进行盘车，在静止状态下对调节保安系统进行检查 (18)五、暖管（到主汽门前） (18)六、起动机组 (19)七、热状态启动 (20)第三节接带负荷 (20)一、汽轮机按电负荷运行 (20)二、汽轮机按热负荷运行(同时汽轮机并入电网运行) (21)三、汽轮机运行中的维护和检查 (21)第四节停机 (22)一、正常停机 (22)二、紧急停机 (23)三、故障停机 (23)第三章汽轮机故障及处理办法 (24)第一节汽轮机水冲击 (24)一、发生水冲击时现象： (24)二、处理原则： (24)三、汽轮机水冲击的预防 (25)第二节轴向位移增大 (25)第三节不正常的振动和声音 (25)第四节油系统工作失常 (26)一、主油泵工作失常 (26)二、主油泵轴与汽轮机大轴脱开或扭断： (27)三、油箱油位下降 (27)四、油系统漏油 (27)五、润滑油异常与轴承温度升高 (28)六、油系统进水 (28)七、油系统失火 (28)八、辅助油泵工作失常 (29)第五节甩负荷与超速 (29)一、调速系统能控制转速 (29)二、调速系统不能控制转速，危急遮断器动作正常 (29)三、调速系统不能控制转速，危急遮断器不动作或危急遮断器动作后转速继续上升 (30)四、自动主汽门关闭，发电机仍并列 (30)五、汽轮机甩热负荷 (30)第六节周波变化 (31)第七节运行中叶片损坏或断落 (31)第八节调速系统卡涩 (31)第九节轴加泄露 (32)第十节发电机或励磁机着火 (32)第一章设备技术规范第一节汽轮机规范一、主要技术规范1、汽轮机的应用范围本汽轮机为中压、单缸、冲动背压式汽轮机，与锅炉、发电机及其附属设备组成一个成套供热发电设备，以提供电力和提高供电热系统的经济性。

汽轮机安装安全规范

汽轮机安装安全规范
汽轮机安装的安全规范主要包括以下几个方面：
1. 安全帽和防护服：安装人员应佩戴符合国家标准的安全帽和防护服，以防止头部和身体受到伤害。

2. 安全绳和安全带：在高空作业时，安装人员应佩戴安全绳和安全带，以防止意外坠落。

3. 正确使用工具：安装人员应使用适当的工具，并确保工具的质量和数量符合要求。

使用过程中应注意工具使用的正确方法和安全操作。

4. 安全通道和标志：在安装现场设置安全通道和安全标志，确保人员和设备的安全通行，并提醒人员注意安全。

5. 消防设备：在安装现场设置灭火器等消防设备，并确保安装人员熟悉其使用方法和位置。

6. 操作规程：制定安装操作规程，明确各项安全措施和操作步骤，确保安装人员按规程进行操作。

7. 现场检查和监控：安装过程中应对现场进行定期检查，及时发现和排除安全隐患。

同时，利用监控设备对安装现场进行监控，确保人员和设备的安全。

8. 培训和证书：安装人员应接受相关培训，取得相关证书，并按照培训要求进行安装工作。

以上是汽轮机安装的一些安全规范，安装单位应根据实际情况和国家相关法律法规进行具体规定和实施，确保安装过程中的安全。

汽轮机运行规程(新)

汽轮机组运行规程目录第一篇汽轮机技术性能要求1．汽轮机设备规范及主要技术特性2．汽轮机保护、联锁及试验3．汽轮机启动4．汽轮机运行维护5．汽轮机停机第二篇除氧器、给水及高压加热器运行1．除氧器运行2．给水系统运行3．高压加热器投入、停止及运行维护第三篇辅机启动、停止及运行维护1．一般水泵启动、停止及运行维护2．凝结水系统运行3．凝汽器投入、停止及运行维护4．低压加热器投入、停止及运行维护5．主机润滑油系统运行6．密封油系统运行7．顶轴油系统及盘车装置运行8．EH油系统运行9．净油装置运行10．润滑油处理及存贮系统运行方式11．闭式冷却水系统运行12．发电机内冷水系统运行13．真空系统运行14．氢气系统运行第四篇补充水、工业水、循环水系统运行1．补充水系统运行2．工业水系统运行3．循环水系统运行4．开式水系统运行第五篇主机事故处理1．事故处理原则2．紧急故障停机3．蒸汽参数异常4．负荷骤变处理5．汽轮机水冲击6．真空下降处理7．机组强烈振动8．轴向位移增大9．偏离周波运行10．机组通流部分损坏11．火灾事故处理12．汽轮机严重超速13．发电机甩负荷14．润滑油系统工作失常15．EH油压低处理16．主油泵联轴器故障处理17．汽水管道故障18．厂用电中断处理19．循环水中断处理20．调节控制系统异常第一篇汽轮机运行规程1.1 汽轮机设备规范及主要技术特性1.1.1 主要设备技术规范型号：N300—16.70/537/537—6型形式：亚临界、一次中间再热、双缸（高中合缸）双排汽凝汽式。

旋转方向：从机头向发电机方向看为顺时针。

制造厂家：东方汽轮机厂额定功率：300WM ( E C R )最大功率：330WM ( V W O)额定蒸汽参数：主蒸汽16.70Mpa/537℃再热蒸汽 3.2Mpa/537℃背压 5.19Kpa额定主蒸汽流量：903.1T/H最大主蒸汽流量：1025 T/H转速：3000r/min冷却水温：22.5℃给水温度：277℃额定工况净热耗：7923.8KJ/KW．H轴系临界转速：（计算值）高中压转子1769.1r/min低压转子1698r/min发电机转子（一阶/二阶）1393.8/3401.5r/min通流级数：总共27级高压缸1个调节级+ 8个压力级中压缸6 个压力级低压缸2×6个压力级给水回热级数：高加+除氧+低加（除氧器滑压运行）表1—1—1 额定工况下各段回热抽汽参数抽汽数号一二三四五六七八加热器1HR 2HR 3HR DEA 5LR 6LR 7LR 8LR抽汽级数调节级 6 9 12 15 16/22 17/23 18/24 19/25( 后)抽汽压力13.3 5．82 3．557 1．666 0．792 0．453 0.252 0.127 0．061（Mpa）抽汽温度（℃）382．5 312．5 439．7 336．5 271．5 206．4 138．6 86．2抽汽流量63．10 69．42 36．42 56．07 25．62 24．63 23．06 50．24（T/H）最大抽汽压力（Mpa）5．87 3.74 1.74 0．91 0．52 0．29 0．15 0．07末级叶片高度：851mm汽轮机本体外形尺寸：（长×宽×高）mm18055×7464×6434（高度指从连通管吊环最高点至运行平台距离）1.1.2 主要技术特性1.1.2.1 结构特点1.2.1.1汽缸本体高中压合缸，通流部分反向布置，高压缸为双层缸结构，材料为ZG15Cr2Mo1铸件，允许工作温度不大于566℃。

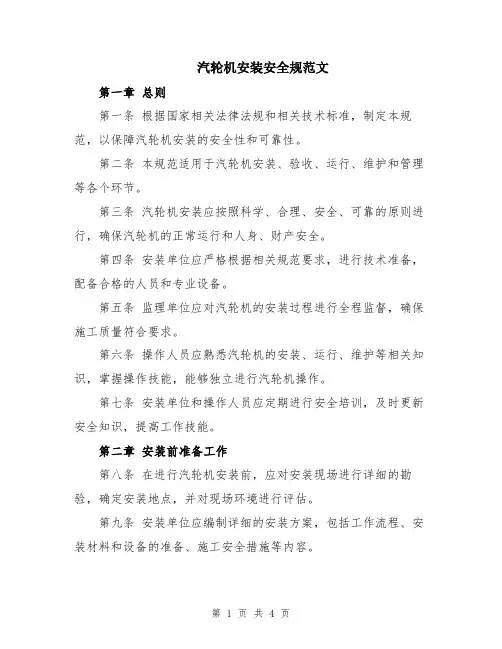

汽轮机安装安全规范文

汽轮机安装安全规范文第一章总则第一条根据国家相关法律法规和相关技术标准，制定本规范，以保障汽轮机安装的安全性和可靠性。

第二条本规范适用于汽轮机安装、验收、运行、维护和管理等各个环节。

第三条汽轮机安装应按照科学、合理、安全、可靠的原则进行，确保汽轮机的正常运行和人身、财产安全。

第四条安装单位应严格根据相关规范要求，进行技术准备，配备合格的人员和专业设备。

第五条监理单位应对汽轮机的安装过程进行全程监督，确保施工质量符合要求。

第六条操作人员应熟悉汽轮机的安装、运行、维护等相关知识，掌握操作技能，能够独立进行汽轮机操作。

第七条安装单位和操作人员应定期进行安全培训，及时更新安全知识，提高工作技能。

第二章安装前准备工作第八条在进行汽轮机安装前，应对安装现场进行详细的勘验，确定安装地点，并对现场环境进行评估。

第九条安装单位应编制详细的安装方案，包括工作流程、安装材料和设备的准备、施工安全措施等内容。

第十条安装单位应按照要求对施工人员进行身体检查，确保施工人员身体健康，适宜从事高强度工作。

第十一条安装单位应提供安全防护设备，包括安全帽、防护眼镜、防护手套等，确保施工人员的人身安全。

第十二条安装单位应根据汽轮机的特点，采取必要的施工措施，确保安装过程中不会对周围环境和设备造成损害。

第十三条安装单位应做好施工现场的消防工作，提供灭火器、消防水源等设备，防止火灾事故的发生。

第三章安装施工要求第十四条安装施工应按照相关技术标准和规范要求进行，确保安装质量和可靠性。

第十五条安装单位应进行土建工程，包括汽轮机基础的施工和安装。

第十六条安装单位应按照要求进行汽轮机的吊装安装，严格控制吊装过程中的安全风险。

第十七条安装单位应对汽轮机的管道系统进行细致设计和施工，确保管道的密封性和耐压能力。

第十八条安装单位应对汽轮机的电气系统进行配置和安装，确保电气设备的可靠性和安全性。

第十九条安装单位应对汽轮机的控制系统进行调试和安装，确保控制系统的正常运行。

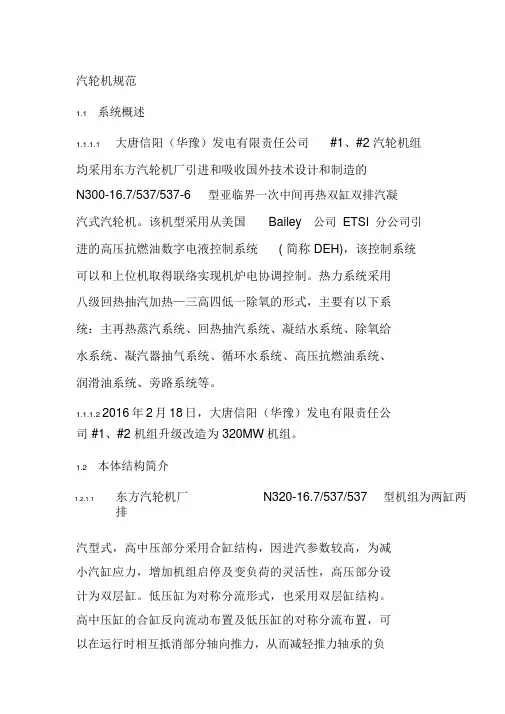

汽轮机规范
