电气设备故障诊断(精选)
电气设备故障诊断法
电气设备故障诊断法电气设备(ElectricalEquipment)是在电力系统中对发电机、变压器、电力线路、断路器等设备的统称。
电气设备在使用过程中，常常会出现各种各样的故障，维修人员如能迅速找到故障原因，并排除故障，对提高劳动生产率、减少经济损失和保障安全生产都具有重大意义以下是小编整理的“六诊、九法、三先后、六先后”故障诊断法，分享给到大家~“六诊”。
口问、眼看、耳听、鼻闻、手摸、表测六种诊断方法，简单地讲就是通过“问、看、听、闻、摸、测”来发现电气设备的异常情况，从而找出故障原因和故障所在的部位。
前“五诊”是借人的感官对电气设备故障进行有的放矢的诊断，称为感官诊断，又称直观检查法。
同样，由于个人的技术经验差异，诊断结果也有所不同。
可以采用“多人会诊法”求得正确结论。
“表测”即应用电气仪表测量某些电气参数的大小，经过与正常数值对比，来确定故障原因和部位。
1、口问。
当一台设备的电气系统发生故障后，检修人员应和医生看病一样，首先要了解详细的“病情”。
即向设备操作人员或用户了解设备使用情况、设备的病历和故障发生的全过程。
如果故障发生在有关操作期间或之后，还应询问当时的操作内容以及方法、步骤。
总的来讲，了解情况要尽可能详细和真实，这些往往是快速找出故障原因和部位的关键。
2、眼看：①看现场根据所问到的情况，仔细查看设备外部状况或运行工况。
如设备的外形、颜色有无异常，熔丝有无熔断：电气回路有无烧伤、烧焦、开路、短路，机械部分有无损坏以及开关、刀闸、按钮插接线所处位置是否正确，改过的接线有无错误，更换的元件是否相符等：还要观察信号显示和仪表指示等。
②看图纸和资料必须认真查阅与产生故障有关的电气原理图和安装接线图，应先看懂原理图，再看接线图，以“理论”指导“实践”。
看懂熟悉有关故障设备的电气原理图后，分析一下已经出现的故障与控制线路中的那一部分、那些电气元件有关，产生了什么毛病才能有所述现象。
接着，在分析决定检查那些地方，逐步查下去就能找出故障所在了。
电气设备故障诊断法“六诊、九法、三先后、六先后”
电气设备故障诊断法“六诊、九法、三先后、六先后”“六诊”口问、眼看、耳听、鼻闻、手摸、表测六种诊断方法，简单地讲就是通过“问、看、听、闻、摸、测”来发现电气设备的异常情况，从而找出故障原因和故障所在的部位。
前“五诊”是借人的感官对电气设备故障进行有的放矢的诊断，称为感官诊断，又称直观检查法。
同样，由于个人的技术经验差异，诊断结果也有所不同。
可以采用“多人会诊法”求得正确结论。
“表测”即应用电气仪表测量某些电气参数的大小，经过与正常数值对比，来确定故障原因和部位。
1、口问当一台设备的电气系统发生故障后，检修人员应和医生看病一样，首先要了解详细的“病情”。
即向设备操作人员或用户了解设备使用情况、设备的病历和故障发生的全过程。
如果故障发生在有关操作期间或之后，还应询问当时的操作内容以及方法、步骤。
总的来讲，了解情况要尽可能详细和真实，这些往往是快速找出故障原因和部位的关键。
2、眼看①、看现场根据所问到的情况，仔细查看设备外部状况或运行工况。
如设备的外形、颜色有无异常，熔丝有无熔断：电气回路有无烧伤、烧焦、开路、短路，机械部分有无损坏以及开关、刀闸、按钮插接线所处位置是否正确，改过的接线有无错误，更换的元件是否相符等：还要观察信号显示和仪表指示等。
②、看图纸和资料必须认真查阅与产生故障有关的电气原理图和安装接线图，应先看懂原理图，再看接线图，以“理论”指导“实践”。
看懂熟悉有关故障设备的电气原理图后，分析一下已经出现的故障与控制线路中的那一部分、那些电气元件有关，产生了什么毛病才能有所述现象。
接着，在分析决定检查那些地方，逐步查下去就能找出故障所在了。
3、耳听细听电气设备运行中的声响。
电气设备在运行中会有一定噪声，但其噪声一般较均匀且有一定规律，噪声强度也较低。
带带病运行的电气设备其噪声通常也会发生变化，用耳细听往往可以区别它和正常设备运行是噪声之差异。
利用听觉判断故障，虽说是一件比较复杂的工作。
但只要本着“实事求是”的科学态度，从实际出发，善于摸索规律，予以科学的分析，就能诊断出电气设备故障的原因和部位。

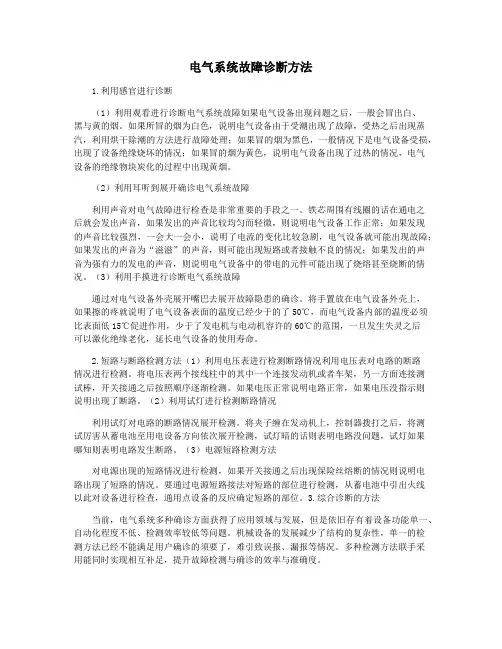

电气系统故障诊断方法
电气系统故障诊断方法1.利用感官进行诊断（1）利用观看进行诊断电气系统故障如果电气设备出现问题之后，一般会冒出白、黑与黄的烟。
如果所冒的烟为白色，说明电气设备由于受潮出现了故障，受热之后出现蒸汽，利用烘干除潮的方法进行故障处理；如果冒的烟为黑色，一般情况下是电气设备受损，出现了设备绝缘烧坏的情况；如果冒的烟为黄色，说明电气设备出现了过热的情况，电气设备的绝缘物块炭化的过程中出现黄烟。
（2）利用耳听到展开确诊电气系统故障利用声音对电气故障进行检查是非常重要的手段之一。
铁芯周围有线圈的话在通电之后就会发出声音，如果发出的声音比较均匀而轻微，则说明电气设备工作正常；如果发现的声音比较强烈，一会大一会小，说明了电流的变化比较急剧，电气设备就可能出现故障；如果发出的声音为“滋滋”的声音，则可能出现短路或者接触不良的情况；如果发出的声音为强有力的发电的声音，则说明电气设备中的带电的元件可能出现了烧熔甚至烧断的情况。
（3）利用手摸进行诊断电气系统故障通过对电气设备外壳展开嘴巴去展开故障隐患的确诊。
将手置放在电气设备外壳上，如果擦的疼就说明了电气设备表面的温度已经少于的了50℃，而电气设备内部的温度必须比表面低15℃促进作用，少于了发电机与电动机容许的60℃的范围，一旦发生失灵之后可以激化绝缘老化，延长电气设备的使用寿命。
2.短路与断路检测方法（1）利用电压表进行检测断路情况利用电压表对电路的断路情况进行检测。
将电压表两个接线柱中的其中一个连接发动机或者车架，另一方面连接测试棒，开关接通之后按照顺序逐渐检测。
如果电压正常说明电路正常，如果电压没指示则说明出现了断路。
（2）利用试灯进行检测断路情况利用试灯对电路的断路情况展开检测。
将夹子缠在发动机上，控制器拨打之后，将测试厉害从蓄电池至用电设备方向依次展开检测，试灯暗的话则表明电路没问题，试灯如果哪知则表明电路发生断路。
（3）电源短路检测方法对电源出现的短路情况进行检测，如果开关接通之后出现保险丝熔断的情况则说明电路出现了短路的情况。
电气设备故障诊断
电气设备故障诊断随着电气设备技术的不断发展，电气设备已成为工业生产与人们日常生活中必不可少的设备。
然而，随着电气设备的使用量不断增加，电气设备产生故障的概率也随之增加。
如何快速准确地诊断电气设备故障，是电气工程师们在工作中需要掌握的重要能力之一。
电气设备故障常见类型电气设备故障的类型繁多，大致分为以下几类：1.短路：电气设备内部的两个或多个电路之间发生直接或间接的电路连接。
2.开路：电气设备内部的电路中断。
3.地闸：电气设备与地之间因发生电路连接而引起电器故障。
4.过载：电气设备工作过程中超过其允许的正常工作负荷而引起的故障。
电气设备故障诊断步骤1.观察和检查在进行电气设备故障诊断时，首先需要观察和检查电气设备外部情况，包括观察电气设备运行状态、检查电气设备接触器是否存在氧化等情况。
2.电路测试电路测试是电气设备故障诊断的关键步骤之一。
通过使用万用表或其他测试仪器，检查电气设备的电路，包括电气设备内部的继电器、开关、保险丝、电机等部件。
3.故障分析在检查完电气设备的电路之后，需要进行故障分析，找出故障出现的原因。
根据电气设备不同的故障类型，采取不同的分析方法。
对于电路中的短路和开路问题，需要进行更加详细的检查，找到故障模块并进行替换或维修。
4.故障解决在确定了故障原因后，需要进行故障解决。
根据故障的具体情况，选择正确的维修方式，进行处理。
电气设备故障诊断注意事项在进行电气设备故障诊断时，需要注意以下几点：1.安全：在对电气设备进行诊断时，需要注意对自身的安全以及周围人员的安全进行保障。
在进行电气设备测试时，需要注意选用安全测试仪器，并且需要使用绝缘工具。
2.原则：要根据电气设备故障的类型，按照固定的故障诊断步骤进行诊断和解决。
3.专业：进行电气设备故障诊断的人员需要具备一定的电气设备知识和技能，并且要保持专业精神。
电气设备故障诊断是电气工程师必备的技能之一。
在进行电气设备故障诊断时，需要按照固定的步骤进行，注意自身安全与周围人员安全，并且保持专业性和严谨性。

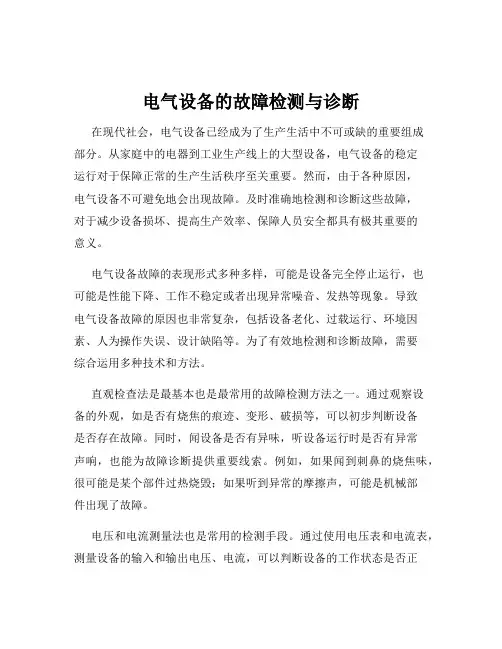

电气设备的故障检测与诊断
电气设备的故障检测与诊断在现代社会，电气设备已经成为了生产生活中不可或缺的重要组成部分。
从家庭中的电器到工业生产线上的大型设备，电气设备的稳定运行对于保障正常的生产生活秩序至关重要。
然而，由于各种原因，电气设备不可避免地会出现故障。
及时准确地检测和诊断这些故障，对于减少设备损坏、提高生产效率、保障人员安全都具有极其重要的意义。
电气设备故障的表现形式多种多样，可能是设备完全停止运行，也可能是性能下降、工作不稳定或者出现异常噪音、发热等现象。
导致电气设备故障的原因也非常复杂，包括设备老化、过载运行、环境因素、人为操作失误、设计缺陷等。
为了有效地检测和诊断故障，需要综合运用多种技术和方法。
直观检查法是最基本也是最常用的故障检测方法之一。
通过观察设备的外观，如是否有烧焦的痕迹、变形、破损等，可以初步判断设备是否存在故障。
同时，闻设备是否有异味，听设备运行时是否有异常声响，也能为故障诊断提供重要线索。
例如，如果闻到刺鼻的烧焦味，很可能是某个部件过热烧毁；如果听到异常的摩擦声，可能是机械部件出现了故障。
电压和电流测量法也是常用的检测手段。
通过使用电压表和电流表，测量设备的输入和输出电压、电流，可以判断设备的工作状态是否正常。
例如，如果测量到的电压低于正常范围，可能是电源部分出现了问题；如果电流过大，可能是设备存在短路故障。
电阻测量法在故障检测中也具有重要作用。
通过测量电路中的电阻值，可以判断电路是否导通、是否存在断路或者短路等问题。
例如，对于一个应该导通的电路，如果测量到的电阻值为无穷大，说明存在断路故障。
除了上述传统的检测方法，现代技术也为电气设备的故障检测与诊断提供了更强大的工具。
例如，红外热成像技术可以通过检测设备表面的温度分布，快速发现过热的部位，从而判断可能存在的故障。
这种技术对于检测电气设备中的接触不良、过载等问题非常有效。
另外，智能化的故障诊断系统也逐渐得到广泛应用。
这些系统通过采集设备运行过程中的各种数据，如电压、电流、温度、振动等，并利用先进的数据分析算法，对设备的状态进行实时监测和诊断。
电气设备故障诊断及维修方法
电气设备故障诊断及维修方法1.故障现象的观察与记录：首先需要观察电气设备故障时的现象，并记录故障的具体表现，例如设备无法通电、发出异常声音等。
观察和记录要尽可能详细和准确，以便后续的故障诊断和解决。
2.确定故障的范围：根据观察和记录的故障现象，初步确定故障可能存在的范围。
可以根据故障表现的性质进行初步分析，例如是电源供电问题还是设备本身的问题等。
确定故障范围有助于缩小故障的排查范围，提高故障诊断的效率。
3.检查电源供电：若初步判断可能是电源供电问题，可以首先检查电源线是否松动或损坏。
同时，还可以通过使用测试仪器（如万用表）对电源电压进行测量，以确定电源是否正常工作。
4.分析故障可能的原因：根据故障的具体表现和可能的范围，进一步分析可能的故障原因。
可以参考设备的技术手册、相关的故障案例等进行比对分析，并进行初步的排查。
5.进行实际的排查与测试：根据分析的结果，对可能的故障点进行实际的排查与测试。
可以使用测试仪器对电气设备的电路进行测量，例如测量电阻、电压、电流等数据，以找出故障点。
6.检查连接与接线：在排查故障时，还需要检查电气设备的连接是否牢固，接线是否正确。
有时候，故障可能是因为接线松动或接触不良引起的。
7.更换故障部件：如果通过排查和测试确定了故障点，需要及时更换故障部件。
可以根据设备的维修手册或相关技术资料，采购相应的备件，然后进行更换。
8.测试与验证：在更换故障部件后，需要对电气设备进行测试与验证。
确保设备可以正常工作，并检查故障是否完全解决。
9.记录与总结：在故障解决后，需要记录解决方法、更换的部件和测试结果等，并进行总结。
这有助于今后类似故障的诊断与维修，提高效率和准确性。
总的来说，对于电气设备故障的诊断和维修，需要根据故障的具体表现进行观察、记录、分析和排查。
同时，还需进行实际的测试与验证，逐步确定故障原因并进行修复。
这需要丰富的电气知识和实践经验，只有掌握了正确的方法和技巧，才能高效地解决电气设备故障。
（完整版）电气故障诊断办法大全
（完整版）电气故障诊断办法大全电气故障诊断办法大全电气故障现象是多种多样的，例如，同一类故障可能有不同的故障现象，不同类故障可能是同一种故障现象，这种故障现象的同一性和多样性，给查找故障带来了复杂性。
但是，故障现象是查找电气故障的基本依据，是查找电气故障的起点，因而要对故障现象仔细观察分析，找出故障现象中最主要的、最典型的方面，搞清故障发生的时间、地点、环境等。
1.直接感知有些电气故障可以通过人的手、眼、鼻、耳等器官，采用摸、看、闻、听等段，直接感知故障设备异常的温升、振动、气味、响声、色变等，确定设备的故障部位。
2.仪器检测许多电气故障靠人的直接感知是无法确定部位的，而要借助各种仪器、仪表，对故障设备的电压、电流、功率、频率、阻抗、绝缘值、温度、振幅、转速等等进行量，以确定故障部位。
例如，通过测量绝缘电阻、吸收比、介质损耗，判定设备绝缘是否受潮；通过直流电阻的测量，确定长距离线路的短路点、接地点等。
本文介绍了电气故障诊断术口诀大全。
一、感官诊断快简便1、电力变压器异常声响的判断运行正常变压器，清晰均匀嗡嗡响。
配变声响有异常，判断故障点原因。
嗡嗡声大音调高，过载或是过电压。
间歇猛烈咯咯声，单相负载急剧增。
叮叮当当锤击声，穿心螺杆已松动。
噼噼啪啪拍掌声，铁心接地线开断。
间歇发出哧哧声，铁心接地不良症。
绕组短路较轻微，发出阵阵噼啪声。
绕组短路较严重，发出巨大轰鸣声。
高压套管有裂痕，发出高频嘶嘶声。
高压引线壳闪络，噼噼啪啪炸裂声。
低压相线有接地，老远听到轰轰响。
跌落开关分接头，接触不良吱吱响。
2、用半导体收音机检测电气设备局部放电巡视变配电设备，局部放电难发现。
携带袖珍收音机，调到没有电台位。
音量开大听声响，均匀嗡嗡声正常。
倘若声响不规则，夹有很响鞭炮声，或有很响吱吱声，附近有局部放电。
然后音量关小些，靠近设备逐台测。
复又听到鞭炮声，被测设备有故障，该设备局部放电，发射高频电磁波。
3、运用听音棒诊断电动机常见故障运用听音棒实听，确定电动机故障。
掌握电气设备的故障诊断技巧
掌握电气设备的故障诊断技巧电气设备故障诊断技巧电气设备在现代社会中扮演着至关重要的角色，无论是家用电器、工业设备还是通信设备，都离不开电力支持。
然而，随着设备的日益复杂化，故障率也不断增加，因此掌握电气设备的故障诊断技巧显得尤为重要。
本文将介绍一些常见的电气设备故障诊断技巧，帮助读者更好地解决设备故障问题。
一、检查电源供应电气设备的正常运行离不开稳定的电源供应，因此在故障诊断中首先要检查电源供应是否正常。
可以通过使用电压表或者万用表来检测供电是否稳定，是否符合设备的额定电压要求。
如果供电不稳定或者电压过高过低，很可能会导致设备无法正常工作，因此这一步至关重要。
二、检查连接线路电气设备在运行过程中会有大量的连接线路，如果连接线路出现问题，很可能会导致设备无法正常通电。
因此，在故障诊断时要仔细检查连接线路是否接触良好、是否有破损或者虚焊等问题。
可以通过目测和使用万用表来检查连接线路的通断情况，及时发现问题并解决。
三、检查控制电路电气设备中的控制电路是设备正常运行的核心部分，因此在故障诊断时要仔细检查控制电路是否正常。
可以通过检查控制器、继电器、元件的工作状态来判断控制电路是否有问题。
如果控制电路出现问题，可能会导致设备无法启动、停止或者误动作等现象，因此及时发现并解决问题至关重要。
四、检查传感器与执行器许多电气设备在运行过程中会使用传感器和执行器来完成各种操作，如温度传感器、压力传感器、电磁阀等。
在故障诊断时，要仔细检查传感器和执行器是否正常工作，是否与控制电路连接良好。
如果传感器与执行器出现问题，可能会导致设备无法正常感知环境或者执行指令，因此及时检修十分重要。
五、其他注意事项除了以上几点，还有一些其他注意事项在故障诊断中也非常重要。
例如，要随时注意设备的工作环境是否符合要求，设备是否有异常声音或异味等。
在进行故障诊断时，要有条不紊地按照步骤逐一排查，不要心急吃不了热豆腐，以免造成更大的损失。
总之，掌握电气设备的故障诊断技巧可以帮助我们更好地解决设备故障问题，提高设备的可靠性和稳定性。
电气设备的故障排除解决设备故障和故障诊断的方法
电气设备的故障排除解决设备故障和故障诊断的方法电气设备的故障排除与设备故障诊断在现代社会中，电气设备的故障排除和故障诊断是非常重要的。
无论是在家庭中使用的电器还是工业中的大型设备，故障的发生都可能给我们的生活和工作带来诸多不便和困扰。
因此，掌握一些基本的故障排除和诊断方法是至关重要的。
一、故障排除的基本步骤1. 确认故障现象：在进行故障排除之前，首先需要准确地了解和确认故障现象。
例如，电气设备是否无法启动、是否有异常噪音、是否有烧焦味道等等。
2. 检查电源供应：电气设备的故障往往与电源供应有关。
因此，在进行具体排查之前，应该先检查设备的电源供应是否正常。
可以通过检查电源开关、电源插座以及电源线路来确认。
3. 检查电路连接：故障的另一个常见原因是电路连接不良。
在排查故障时，应该检查电路中的连接线路是否紧固，以及接插件是否正常。
4. 检查设备元件：设备元件的故障也是导致设备故障的常见原因之一。
在故障排除过程中，应该仔细检查设备的电阻器、电容器、继电器等元件是否损坏或老化。
5. 测试设备功能：在确认其他可能的故障原因后，可以通过测试设备的功能来判断设备是否正常。
例如，使用万用表测试电路是否通畅，使用示波器测试电压和电流波形等等。
6. 修复故障并测试：一旦确定了设备的故障原因，就可以采取相应的措施进行修复。
修复后，应该再次测试设备，确保设备恢复正常功能。
二、故障诊断的常用方法1. 故障模式分析：故障模式分析是一种常用的故障诊断方法。
通过分析故障时设备的反应和表现，可以确定故障所属的模式。
例如，设备无法启动、设备运行不稳定等等。
2. 状态监测和记录：可以通过状态监测和记录来帮助故障诊断。
例如，使用数据记录仪记录设备的运行状态、温度等参数，以寻找与故障相关的数据指标。
3. 使用故障诊断设备：在一些复杂的故障诊断中，可以使用专门的故障诊断设备。
例如，红外热像仪可以用于检测设备的热量分布情况，超声波检测设备可以检测设备内部的声音和振动。
电气设备故障诊断方法
电气设备故障诊断方法电气设备在长期使用过程中，难免会出现各种故障。
及时准确地诊断故障，并采取相应的维修措施，对于保障设备的正常运行和延长设备的使用寿命具有重要作用。
本文将介绍一些常用的电气设备故障诊断方法。
一、可视检查法可视检查法是最常用的故障诊断方法之一、通过对设备外观进行详细的观察和检查，可以发现一些明显的故障现象。
例如，设备外部有无明显的破损、脱落等情况；设备的指示灯是否正常亮起；设备接线端子是否松动等。
虽然可视检查法不能直接判断设备内部的故障，但是通过观察和发现外部的现象，可以初步判断设备故障的性质和部位，为进一步的诊断提供重要线索。
二、测量法测量法是电气设备故障诊断中最常用、最直接的方法之一、通过对电气设备各个环节的电压、电流、电阻、电容等参数的测量，可以判断设备是否存在故障。
常用的测量仪器有万用表、电桥、示波器等。
例如，在电路中测量电阻值异常，可以初步判断电阻元件是否损坏；在电机电路中测量电压值异常，可以判断电源电压是否正常或电机定子绕组是否短路等。
测量法具有直观、准确、快捷等特点，是电气设备故障诊断中不可或缺的方法。
三、检修经验法检修经验法是根据检修人员多年的实践经验，通过观察和比较判断设备是否存在故障。
很多电气设备故障具有共性，通过积累经验可以发现其中的规律，从而判断设备故障的性质和部位。
例如，电机启动时发出异常声音，通常是轴承损坏；电流突然升高，可能是电机绕组发生过载或短路等。
检修经验法虽然依赖于检修人员的经验水平，但是经验丰富的检修人员可以根据设备的运行状态和出现的故障现象，快速准确地判断设备的故障，提高检修效率。
四、可靠性分析法可靠性分析法是通过对设备历史故障信息进行统计和分析，找出故障的重要环节和关键部位，进而提出相应的维修措施。
通过对设备的可靠性进行分析，可以识别出设备的短板和薄弱环节，从而有针对性地进行维修和改进。
可靠性分析法可以提高设备的可靠性和稳定性，减少故障的发生，延长设备的使用寿命。
电气设备故障诊断及检修方法
电气设备故障诊断及检修方法摘要：电气设备的故障在实际工作中是不可避免的，通过一定的方式去检查故障,并且找到合理的方法去排除这些故障以实现设备的正常运转尤为重要。
笔者根据多年的电气故障检修经验，对常见故障诊断步骤和方法进行阐述，以期对电气设备的检修和维护工作有所帮助。
关键词：电气设备；故障；检修随着我国经济的快速发展，在生产生活中，电气设备应用的越来越广泛。
但是在长期发展的过程中, 由于线路老化、环境恶劣或者是人为操作不当等原因，电气设备难免会发生故障，从而导致电气设备不能正常运转，对生产生活带来影响。
在出现故障时,维修人员如能迅速查明故障原因，正确排除故障,是保证设备正常运行的重要前提，对提高劳动生产率，减少经济损失和保障安全生产都具有重大意义。
1 电气设备故障诊断电气设备在生产运行中一旦发生故障，必须马上切断电源，立刻进行停电检修，诊断步骤如下。
(1)电气故障调查。
电气设备发生电气故障后，不要盲目动手检修，要先向设备操作者以及故障在场人员询问故障发生时的自然情况，主要包括故障的外部表现，故障发生的大致部位以及故障发生时的环境情况(例如，是否有明火；是否有热源靠近电气，设备是否受腐蚀性气体侵蚀等)，是否有工作人员维修过，维修的内容等。
对于生疏的电气设备，还要先熟悉电路组成及工作原理。
拆卸前一定要牢记每一个电气元件的位置、采用的连接方式以及该电气元件与周围其他器件的关系。
如果现场没有组装图，则需要维修工人一边进行拆卸，一边绘制草图，同时标记电气元件标号及线号。
(2)确定故障范围。
维修工人首先要确定是否是机械零件发生故障，在排除非机械零件故障后，再进行电气故障方面的排查。
在检查电路故障的时候，可以使用万用表测量电气元件，在确认电气元件没有触点不良故障后，再进行线路与机械的运作关系的查看。
结合故障现象，依据电气原理图，对故障进行分析和判断，初步确定故障可能产生的范围。
(3)故障外围检查。
在确定的故障可能产生的范围内进行外观检查，查看有关电器外部有无损坏，连线有无断路、松动，绝缘有无烧焦，螺旋熔断器的熔断指示器是否跳出，电器有无进水、油垢，开关位置是否正确，有没有异常的响声和气味等。
电气设备故障诊断技术_电气设备故障诊断方法_电气设备故障分析
电气设备故障诊断技术_电气设备故障诊断方法_电气设备故障分析排解电气设备故障没有固定的模式，也没有统一的标准，因人而异。
但在一般状况下，还是有肯定规律的。
通常排解故障时，所采纳的步骤大致可分为：症状分析一设备检查一确定故障点一故障排解一排解后性能观看。
一、症状分析症状分析是对全部可能存在的有关故障原始状态的信息进行收集和推断的过程。
在故障迹象受到干扰以前，对全部信息都应进行认真分析。
这些原始信息一般可以从以下几个方面获得：1.向操具体询问设备故障现象。
通过询问以获得设备使用及变化过程、损坏或失灵前后状况的信息，还可以了解到一些过去类似的故障现象、缘由以及曾经实行的措施等方面的状况。
有时操作人员或许由于其他方面的缘由，不情愿或不能把全部情节讲清晰。
修理人员应有分析辨别力量和足够的急躁，以尽可能多地获得真实的原始信息。
2.观看和初步检查。
通过看听闻摸等，检查是否发生如裂开、杂声、异味、过热等特别现象。
对设备进行全面的观看往往会得到有价值的线索。
初步检查的内容包括检测装置(操作台指示灯、显示器报警信息等)、检查操作开关的位置以及掌握机构、调整装置及连锁信号装置等。
3.确定无危急状况下，通电试车。
一般状况下应要求操作人员按正常操作程序启动设备。
假如故障不是整机性的致使电气掌握系统瘫痪，可以采纳试运转的方法启动设备，关心修理人员对故障的原始状态有个综合的印象。
有些电气故障可以通过人的手、眼、鼻、耳等器官，采纳看听闻摸等手段，直接感知故障设备特别的温升、振动、气味、响声等，确定设备的故障部位。
这个阶段的目的在于收集故障的原始信息，以便对现有实际状况作分析，并从中推导出最有可能存在故障区域的线索，作为下一步设备检查的参考。
但留意不要依据不准确的迹象或不充分的信息过早地作出推断。
二、设备检查依据症状分析中得到的初步结论和疑问，对设备进行更具体的检查，特殊是那些被认为最有可能存在故障的区域。
要留意这个阶段应尽量避开对设备作不必要的拆卸，防止因不慎重的操作引起更多的故障。
电气设备故障诊断与维修
电气设备故障诊断与维修电气设备在现代化社会中扮演着重要的角色，而设备故障则是难以避免的问题。
本文旨在探讨电气设备故障的诊断与维修方法，为读者提供一些有益的指导和建议。
一、故障诊断方法1.1 监测与检测技术监测与检测技术是首要的故障诊断手段。
通过使用各种传感器和监测设备，可以实时监测设备的状态参数，如温度、压力、电流等，并及时发现异常情况。
同时，通过定期检查设备的运行情况，可以及时发现问题，并采取预防性维修措施，避免故障的发生。
1.2 故障诊断工具故障诊断工具是帮助工程师分析和确定故障原因的关键。
其中，常见的故障诊断工具包括：- 多用途电表：用于测量电压、电流和电阻等参数，帮助确定电路中的故障点。
- 热成像仪：通过红外线摄像技术，可以检测电气设备中的异常温度，帮助找到电路中的热点问题。
- 示波器：可以观察和记录电信号的波形，帮助分析设备中的运行状况和故障。
- 故障码扫描仪：用于读取设备故障码，并提供详细的故障描述和建议维修方案。
1.3 数据分析与故障诊断软件随着信息技术的发展，数据分析和故障诊断软件在电气设备维修中扮演着越来越重要的角色。
通过对设备运行数据的采集和分析，可以准确判断设备是否存在故障，并帮助工程师找到故障的原因和解决方案。
此外，一些先进的故障诊断软件还可以实现远程监控和故障诊断，提高维修效率。
二、故障维修方法2.1 维修工具与设备故障维修需要使用一系列的工具和设备。
常见的维修工具包括： - 手工工具：螺丝刀、扳手、钳子等，用于拆卸和安装设备的零部件。
- 电气测试仪器：例如电压表、电流表、电阻表等，用于测量电路参数，帮助确定故障点和故障原因。
- 绝缘测试仪：用于检测设备的绝缘状态，确保设备达到安全标准。
- 维修设备：例如焊接机、电动工具等，用于修复设备的损坏部件。
2.2 维修流程在进行故障维修时，需要按照一定的流程进行操作，以提高维修效率和质量。
一般情况下，维修流程可按照以下步骤进行：- 故障诊断：通过使用故障诊断工具和方法，确定设备存在的故障类型和原因。
第课 电气设备在线监测与故障诊断(1)
第课电气设备在线监测与故障诊断(1)
随着电气设备的普及与应用，电气设备在线监测与故障诊断越来越成
为相关行业的热点。
这些技术的应用可以帮助企业/机构更好地管理电
气设备，降低电气设备故障率，提升生产效率以及保障人员安全。
下
面我们具体来了解一下电气设备在线监测与故障诊断的相关知识。
一、电气设备在线监测
电气设备在线监测是指利用各种技术手段对电网运行过程中的各类电
气设备进行实时监测和分析。
通过在线监测，能够及时发现设备故障，避免设备脱离控制范围，从而保障人员安全、减少生产损失。
常见的电气设备在线监测技术包括：温度监测技术、振动监测技术、
能量分析技术、红外线监测技术等。
在实际应用中，电气设备在线监测通常需要配合专业的软件进行实时
监测和分析，以便快速诊断和定位问题。
二、电气设备故障诊断
电气设备故障诊断是指通过对电气设备进行检测、分析，找到设备故
障原因并解决问题的过程。
电气设备故障诊断可以分为主动诊断和被
动诊断两种方式。
主动诊断是指对电气设备进行实时的在线监测和分析，通过对设备运
行情况的不断观察和分析，可以预测设备的寿命以及设备可能存在的
故障。
被动诊断是在设备出现故障后，通过对故障现象、故障时间、故障位置以及故障原因进行细致分析，找出电气设备故障的真正原因，并给出维修或更换建议。
在电气设备故障诊断中，现代化的技术手段，如人工智能、机器学习等，已经成为一些企业/机构进行故障诊断的必备器具。
通过电气设备在线监测与故障诊断技术，企业/机构可以及时发现电气设备故障和潜在问题，预防和避免故障发生，提高生产效率，减少人员伤亡事故的发生。
变电所电气设备故障诊断
设符 （ 件 ） 的内容和
无 榆洲及Ｊ 发射 ｛ Ｊ ｝： ｆ
，
缺
旋转机械 、旋转ｌ机 、 力没衙 、 Ｌ Ｌ 热 核Ｉ
设 备
ｌ 、超 波 、Ｊ 发 射 ￣ ｌ ｔ ｝
热 没 、 Ｊ 棒 、变 器 Ｉ； 、 ｆ 通 Ｊ
、
、断路
ｆｌ ｌ Ｉ
嵩
应 用 方 法论
１ ｌ ７
变 电所 电气 设 备 故 障诊 断
许 晓 丽
（ 尔 滨 市 ５城 Ｉ业 局 ，黑 尼 汀 哈 尔 滨 １０ ０ 哈 Ｉ 乜 ｌ 『 ３ ０） ５
摘 要 随 着社会的不 断进 步和发腱 ，使 得氽 、 在供电稳 定一： 而要求越 来越高 ，这就要求 对设 备进 ｉ 定期榆 测和维修 ，这样 ‘ 保 ： ｌ ｒＮ ｌ￣ － 能 １
１ 电气 设备 故障 诊断 的 内容 和过 程 电气设备故障诊断的内容包括状态监测 、分析诊断和故障预测 个 力而。其具体实施过程可以归纳 为以下四个力耐 ‘ ‘
１ １ 信 号 采 集 ．
高 压 设 备 绝 缘 ，必 须保 持 足够 的 安 全距 离 。埘 于低 ¨ 电 器 ， 一般也 不 嘤 ： 轻易用手去触模 ，以防设 备带 电或漏电造 成触 电事故。用 手触模 电气设
，
４ 施工 效果 １ ）绿 化效 果 。在Ｇ ｌ线 长汀路段 ３ １ ＋０ － ２ Ｋ ３５ 锌铁 丝 网喷 ３９ ２ Ｋ ２０ ３ ｌ＋ ２ 镀 草 、喷 灌施 １ 岩 石 边坡 ，边 坡 的 绿 色植 被 覆 盖 率 在２ ０ 年 １月 已 达到 后 ０９ １ ９ ％ 以 ｊ，灌木丛生 、生机勃勃 ，形成了稳定的草灌结合的植物群落。 ５ ： ２）抗冲刷效果。在Ｇ ｌ线长汀路段３ １ ＋ ０ ～ ２Ｋ ３５ ０９ ３９ ２ Ｋ ２０ ３ １ ＋ ２ ，２０ 年８ 月以前完成镀锌铁丝网喷草 、喷灌施 ｒ ： 的岩石边坡 ，经历了２ １年连续 ００ 的暴雨的冲刷 ，边坡喷混基底无一垮塌 ，植物没有 冲刷的痕迹。这表明 在草坪植被 与基材 的共 同作用下，基材的抗侵蚀性大大增强 ，并且随着 植物的进一步生长 ，一个稳定的草灌结合的植物群落最终形成 ，从而达 到 长期 护 坡 的 日的 。
