智能变电站软压板投退探讨

智能变电站软压板投退探讨作者：邹权永来源：《科学与财富》2017年第21期摘要：智能变电站是我国电力系统中重要的组成部分，是保证电网安全可靠稳定运行的基础。

其实，在智能变电站运行的过程中，所包含的内容有很多，智能变电站软压板就是其中的一个。

那么，在我国电力系统智能化水平不断提升的今天，对智能变电站软压板退投方面，也进行了一定程度上的研究和深入，针对其原则对智能变电站软压板退投的一些相关内容，在本文中展开了简要的概述，希望对我国电力系统安全、稳定运行给予一定的帮助。

关键词：智能变电站；软压板；退投；电力系统电力是我国经济发展的基础，并且在人们的日常生活中也占据着非常重要的地位。

那么，在电力系统运行的过程中，若想有效的保证良好的安全、稳定等性能，就应当对智能变电站软压板退投一些相关内容，有着一定程度上的了解，并且根据其原则对智能变电站软压板退投的方式，进行一定的研究，通过利用有效的投退方式，可以在一定程度上保证变电站运行管理自动化的程度，避免误差的存在，以此提升电力系统运行中的安全、稳定等性能，这对我国电力行业的发展，也是非常有利的。

一、智能变电站软压板分类智能变电站软压板分为发送软压板和接收软压板，用于从逻辑上隔离信号输出、输入。

装置输出信号由保护输出信号和发送压板数据对象共同决定，装置输入信号由保护接收信号和接收压板数据对象共同决定，通过改变软压板数据对象的状态便可以实现某一路信号的逻辑通断。

其中：1）GOOSE发送软压板：负责控制本装置向其它智能装置发送GOOSE信号。

软压板退出时，不向其它装置发送相应的保护指令。

2）GOOSE接收软压板：负责控制本装置接收来自其它智能装置的GOOSE信号。

软压板退出时，本装置对其它装置发送来的相应GOOSE信号不作逻辑处理。

3）SV软压板：负责控制本装置接收来自合并单元的采样值信息。

软压板退出时，相应采样值不显示，且不参与保护逻辑运算。

二、智能变电站软压板退投的方式方法智能变电站软压板退投是我国电力系统操作中，非常重要的一个环节，正确的退投可以保证电力系统处于安全、稳定的运行状态。

智能变电站题库(修改)

智能变电站题库（修改）2022年7月9日一、网络基础知识（一）填空题1、站控层由主机/和操作员站、工程师站、远动接口设备、保护及故障信息子站、网络记录分析系统等装置构成，面向全变电所进行运行管理的中心控制层，并完成与远方控制中心、工程师站及人机界面的通信功能。

2、间隔层由保护、测控、计量、PMU等装置构成，利用本间隔数据完成对本间隔设备保护、测量、控制和计量等功能。

3、过程层是一次设备与二次设备的结合面，主要由电子式互感器、合并单元、智能终端等自动化设备构成。

4、站控层、间隔层网络是连接站控层设备和间隔层设备、站控层内以及间隔层内不同设备的网络，并实现站控层和间隔层之间、站控层内以及间隔层内不同设备之间的信息交互。

5、过程层网络是连接间隔层设备和过程层设备、间隔层内以及过程层内不同设备的网络，并实现间隔层和过程层之间、间隔层内以及过程层内不同设备之间的信息交互。

6、智能变电站的网络应采用传输速率为100Mbp或更高的以太网，满足变电站数据交互的实时性和可靠性要求。

7、智能变电站自动化系统网络在逻辑结构上可分成站控层网络、间隔层网络和过程层网络，物理结构上宜分成站控层/间隔层网络和过程层网络。

8、智能变电站的站控层、间隔层网络和过程层网络宜独立组网，不同网络之间应在物理上相互独立。

9、智能变电站网络应具备网络风暴抑制功能、具备“故障弱化”的特性，即具有一定的容错能力，单点故障不能影响整个网络的正常工作。

10、智能变电站网络应具备通信工况、网络流量等指标的监视功能。

12、过程层网络设计必须满足GB/T14285继电保护选择性、速动性、灵敏性、可靠性的要求。

13、站控层、间隔层MMS信息主要用于间隔层设备与站控层设备间通信，应具备间隔层设备支持的全部功能，其内容应包含四遥信息及故障录波报告信息。

14、MMS报文采用请求/响应、总召、周期报告上送、突发报告上送、文件传输等服务形式；站控层MMS信息应在站控层、间隔层网络传输。

变电站保护压板投、退原则

变电站保护压板投、退原则变电站保护压板投、退原则1变电站倒闸操作分为一次设备和二次设备, 保护压板投、退是二次设备操作的主要项目。

保护压板也叫保护连片, 是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用, 因此非常重要。

变电站运行人员应了解各类保护压板的功能和投、退原则, 特别是当现场运行方式发生变化时, 有些保护的压板也要作相应的切换, 避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。

1 保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。

保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。

该压板一般为弱电压板, 接直流24 V。

也有强电功能压板, 如BP22B 投充电保护、过流保护等, 接直流220 V 或110 V。

但进入装置之前必经光电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力更好。

出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。

跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。

启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等,根据接入回路不同, 有强电也有弱电。

2 保护压板投、退一般原则当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。

应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。

如出口压板两端均无电位, 则应检查相关开关是否已跳开或控制电源消失。

只有出口压板两端无异极性电压后, 方可投入压板。

除了与二次回路直接连接的保护硬压板之外,某些厂家还设置了保护软压板, 便于监控后台机、调度后台机远方投、退保护。

智能站检修压板正确投退的重要性

1 智能变电站与常规站检修压板的区别 2 智能变电站检修压板判别机制 3 检修压板勿投的影响
01 智能变电站与常规站检修压板的区别
智能变电站与常规站检修压板的区别
保护、测控装置
保护、测控装置
PT/CT
常规站智能站
SV
合并单元
GOOSE
智能终端
断路器/ 刀闸
PT/CT
断路器/ 刀闸
常规站中二次设备检修是通过检修压板、功能压板（各种保护压板）、出口压板以及封锁PT实现的
2
智能终端误投检修压板，保护装置发送的跳闸的命令智能终端无法执行，可能造成开关拒动
3
合并单元误投检修压板，会导致保护闭锁，此时保护装置无法发送跳闸命令给智能终端
03 检修压板误投的影响
检修压板勿投的影响
线路合并单元
母线合并单元
SV点对点
线路保护
启动失灵/远眺
GOOSE A 网交换机
思考
问：线路保护装置误投检修压板对母差保护和智能终端有什么影响？为什么？
智能终端检修压板合并单元检修压板保护装置检修压板三者一致：都投入或退出
投入
退出
退出
退出 -----
投入
投入
两者不一致
装置行为
正常动作保护动作智能终端不动作
保护动作智能终端不动作
保护闭锁
智能终端不能处理线路保护的GOOSE报文，仍可处理母差保护装置的报文，母差保护不能处理线路保护的报文
二次接线
跳闸
压板退出硬压板投入软压板投入
智能终端检修压板
-----
合并单元检修压板
保护装置检修压板
两者不一致

智能变电站保护装置软压板投退不当引起保护误动分析

智能变电站保护装置软压板投退不当引起保护误动分析摘要：近年来国家经济的迅速发展，带动市场格局的不断发展与更新。

在新的电力时代背景下，智能变电站已经被普及，智能变电站在运行过程中会出现许多与常规变电站不同的问题。

本文以某 220kV 智能站出现的一例误操作事故，所出现的问题进行技术分析，提出建议和预防措施，旨在给其它同类问题提供一些借鉴和参考依据。

关键词：220kV；智能站；误操作；技术分析1 概述（1）故障概述某日，某220kV智能变电站进行220kV分段合并单元更换，在恢复220kV母差保护的过程中，由于操作顺序执行错误，导致Ⅰ-Ⅱ段母差保护动作，跳开母联、2条线路和1台主变，事件没有造成负荷损失。

2）故障前运行情况故障前，该220kV智能变电站运行方式如图1所示：1）220kV系统采用双母线双分段接线，运行出线8回，主变2台；2）#1线、#3线运行于Ⅰ母；#2线、#4线、#2主变运行于Ⅱ母；#7线、#9 线、#3主变运行于Ⅲ母；#8线、#10线运行于Ⅳ母；3）母联212开关、母联214开关、分段213开关运行，分段224开关检修。

图1 故障前运行方式2 保护动作情况及原因分析（1）保护动作情况该220kV智能变电站进行Ⅱ-Ⅳ母分段224开关合并单元及智能终端更换、调试工作，224开关处于检修状态。

按现场工作需要和调度令，站内退出220kVⅠ-Ⅱ段母线及Ⅲ-Ⅳ段母线A套差动保护。

现场工作结束后，运行人员按调度令开始操作恢复220kVⅠ-Ⅱ段母线及Ⅲ-Ⅳ段母线A套差动保护，首先退出Ⅰ-Ⅱ段母线A套差动保护“投检修”压板，然后操作批量投入各间隔的“GOOSE发送软压板”和“间隔投入软压板”。

在投入“间隔投入软压板”时，Ⅰ-Ⅱ段母线母差保护动作，跳开Ⅰ-Ⅱ母母联212开关、#2主变232开关、#1线241开关以及#2线242开关，#3线243开关和#4线244开关由于“间隔投入软压板”还未投入，未跳开，事件没有造成负荷损失。

智能站检修机制讨论

智能变电站继电保护检修体制一、智能变电站继电保护压板投退变得更复杂智能变电站继电保护压板数目的大批减少，其实不等于投退压板变的简单了然。

相反，不行能依据二次图纸找到压板的地点来投退。

需要剖析 IED 设施检修体制，联合详细检修工况，进行压板正确投退方式。

传统的鉴于模拟量 / 电平量模式的保护检修时，检修人员可采纳将电流/ 电压联接端子连片断开，以及把开入、出口、功能压板退出等举措在回路上保证检修设施与运转设施之间的二次回路完整隔绝。

对于智能变电站，不行能经过插拔光纤，更不行能经过改变装置参数配置进行检修/ 运转的切换。

相对于惯例变电站，智能变电站只在智能终端保存出口压板。

出口压板的投退与惯例站同样。

智能变电站功能压板只有一个，即检修压板。

依据 IEC61850 模型，在归并单元、保护装置、智能终端等每个装置设置一个检修压板，但其投退与惯例站是不同的，在检修压板投入时在其向外发送的 GOOSE 或许 SV 报文中增添检修位，接收装置判断检修位标记，当检修位标记完整一致时，方能出口。

二、正确投退压板前应熟习保护数据物理链路及信息走向1 、220kVGOOSE 网表示图220kV GOOSE A 网所联设施：母差保护 A 套，母联保测 A ，线路保护测控 A 套， 220 kV 间隔的智能单元 A、故录、网络剖析仪等。

A 套设施上 A 网， B 套设施上 B 网。

（1）各个间隔归并单元和保测装置采纳点对点方式实现电流电压传输；母线电压归并单元级联至各个间隔的归并单元以实现线路同期电压采纳 4-8 格式；保护的电压切换经过每个归并单元从本间隔智能单元获取刀闸地点信号（也能够与GOOSE 连结从网上取）来实现；母线电压归并单元达成电压并列功能；母线电压归并单元与其余间隔归并单元不一样，直接上 GOOSE 网，从GOOSE 网取母联开关、刀闸信号，智能单元和保测装置采纳点对点方式实现GOOSE 直采直跳。

智能变电站二次设备软压板投退要求

智能变电站二次设备软压板投退要求摘要：随着智能变电站不断增多，规范二次设备的运行工作，保证电网安全稳定运行，需要对二次设备运行和检修时的软压板投退进行相应的要求。

关键词：智能变电站二次设备软压板新设备投运前验收应实际检查并确认压板，监控后台显示除常规保护、智能终端出口硬压板外的其余硬压板的实际状态，包括“远方操作”、“检修状态”硬压板，显示除备用压板外的其余全部软压板状态，包括“远方投退压板”、“远方切换定值区”、“远方修改定值”等只能在装置就地更改的软压板，可操作的压板和只监视不操作的压板应有明显区分。

运行人员在操作压板时与一次设备及其他二次设备的操作相配合压板操作顺序正确，防止误操作。

运行人员一般要求在监控后台操作软压板，正常不允许直接在保护装置上操作软压板。

操作软压板时，先在监控后台核对各软压板状态正确后，再对软压板进行操作。

运行人员在操作压板完毕后，应核对压板的位置变化是否正确。

如果因站控层网络、监控后台或保护装置与后台通讯异常，无法投退软压板时，允许运行人员进入保护装置操作投退软压板，但应加强监护，防止造成误传动、误改定值等误操作。

保护出口压板应先于其它压板退出；在投入时应后于其它压板，并需先确认保护无异常信息后再投入。

保护装置的SV接收软压板、间隔接收软压板，应在该合并单元对应的互感器一次侧不带电的情况下进行操作，否则应先采取防止保护误动的措施，再操作SV 接收软压板、间隔接收软压板。

如：某间隔停电检修，应先停运一次设备，电流互感器一次侧不带电后，再操作仍运行的二次设备对应检修间隔的SV接收软压板、间隔接收软压板；恢复送电时，应先投入运行的二次设备对应检修间隔的SV 接收软压板、间隔接收软压板，再操作一次设备。

当一次设备某间隔（如线路、母联、变压器）由运行、热备用转冷备用、检修的操作退出本间隔保护所有与运行设备关联的压板，包括跳合闸出口、失灵启动、启动远跳等本间隔保护本间隔开关的出口压板可不操作，但应在一次设备送电前检查保护状态正常。

智能变电站检修状态压板的功能及运行操作注意事项

智能变电站检修状态压板的功能及运行操作注意事项摘要：智能变电站的推广应用对电网运行、技术人员提出了新的要求。

现阶段，智能变电站整体较短，在日常维护与操作过程中仍然存在诸多不足，有待进一步完善。

鉴于此，笔者结合实践研究，对智能变电站检修状态压板的功能与规范操作展开分析，进一步推动智能化变电站发展。

关键词：智能变电站；检修状态；压板功能；运行操作；注意事项伴随着信息化、数字化发展，智能变电站得到了广泛应用，智能变电站具有信息搜集、检测、管理、保护作用，能够结合电网进行自动化控制、调节。

常规保护检修状态压板功能为屏蔽设备故障、动作信息。

智能变电站的智能设备中都安装了检修状态硬压板，保证设备检修时的有效运行。

一、智能变电站检修状态压板分析通常系统上安装投检修态的压板，装置检修过程中把压板投上，运行过程中压板退出。

现阶段，智能变电站选用GOOSE报文与SMV报文，达到开关量信号与交流模拟量信号的输送，在保护、检测、智能终端、合并单元传送的各网络报文数据包中全部有“检修位”。

在收到报文的检修为与实际检修位相同，则可判断成有效数据；反之为无效数据。

根据智能变电站检修压板类型划分可以分为几种：第一，合并单元检修压板。

当合并单元需要检修时，利用合并单元传输至保护、测控等其他装置的SMV的报文数据为检修位1。

第二，智能终端检修压板。

检修压板指的是在开关类一次设备需要投入时，智能终端不执行保护装置的跳闸指令与遥控指令。

第三，保护装置检修压板。

当保护装置需检修时投入，保护装置就会对SMV报文信息与GOOSE报文信息集中处理。

不过，不会执行动作出口与数据传输。

第四，测控装置检修压板。

当测控装置要求检修投入时，期装置就会执行遥控指令闭锁，不执行其他指令。

二、检修压板一致性要求当合并单元检修压板投入后，合并单元就会发送SMV信息检修位置1。

在保护与测控设备收到SMV指令后，相对于主体检修，在检修位相同时为有效信息，反之为无效信息。

智能站主变二次设备检修压板投退的分析和研究

智能站主变二次设备检修压板投退的分析和研究摘要：社会的不断进步和时代的全面发展，对智能变电站提供了创新型的技术支持。

特别是受变压器影响，需要使用不同的差动保护技术进行方法实践，全面遵循设备检修压板投退的基本原则，不仅有利于减小安全隐患的问题，还有利于提高检修的精度。

基于上述内容，本文分析了智能变电站的二次结构的构建方式，提出检修压板投退方法对智能变电站的影响价值，以期为变电站的发展提供技术性建议。

关键词：智能站；检修；保护；操作建议引言：受环境因素的影响，难免会造成电力系统故障的现象，限制了电网的经济效益的高效发展。

其中，继电保护措施就是保护智能站基础性能的设备之一，减小发动机、变压器等设备的安全隐患问题。

由此，需要重视检修过程中压板的投退技术，精准的分析设备的运维情况，做出系统的保护、防治措施，提高智能变电站的运维效率。

因此，需要精准检修压板的投退方式的基本内容，将其操作步骤拓展至实践当中，这对于提高设备的工作能力有积极意义。

一、智能站的二次结构的构建方法简析智能变电站主体分为两个部分：智能高压设备和信息统一平台。

其中，该设备主体以光纤作为信息传递的介质，通过互感器、保护装置等设备的控制，有效的实现多方面的数据、技术的监测。

在实际应用中，交换机设备使作用信息统一平台的核心装置，它有效协调了内部的信息网络的传递功能，进而实现有价值意义的信息共享功能。

同时，在后期的技术维护过程中，交换机需要协调智能变电站的实践过程设备、中介间隔设备以及总调度控制设备三个层面，并联动通信的信息网，纵向传递所有的数据信息，以此实现各操作层面的技术控制，让各层次的基础运维凸显的更加直观、透明[1]。

现阶段的智能变电站主体遵循IEC-61850的操作细则，主体操作流程如下：首先通过合并单元对智能变电站所产生的I、U值进行实践测量，通过数据模型进行测算与整合；其次通过调度控制网进行信息的传递，将这些信息输入至交换机当中，通过模型公式进行测算，实践保护装置的主体作用。

浅析智能变电站的检修机制

浅析智能变电站的检修机制摘要：智能变电站因运行、维护和检修的需要设置了一系列的软压板和一块检修硬压板，本文结合事故案例，分析这些压板功能，简要给出检修机制下检修硬压板的投退状态和软压板的投退顺序。

关键词：智能变电站、检修硬压板、软压板、SV、GOOSE1引言智能变电站是由传统综合自动化变电站发展而来，但与传统常规变电站相比，智能变电站在压板设置和检修机制上却发生了较大变化，增加了大量的软压板，同时检修机制也发生了很大改变。

软压板的投退情况和检修机制的执行，直接影响着继电保护装置、安全自动装置能否正确动作，这对于电力的安全稳定运行至关重要。

2事故案例2018年，某500kV变电站合并单元软件版本升级工作结束，调度下令，投入220kV母线第一套差动保护。

该站运行人员操作顺序：（1）退出了第一套母线差动保护装置上“检修压板”，（2）投入220kVⅠ、Ⅱ段母线上各间隔“GOOSE发送软压板”，（3）投入各间隔SV接收软压板。

当投入第一个间隔SV接收软压板时，220kVⅠ、Ⅱ段母线第一套差动保护动作，220kVⅠ、Ⅱ段母线上各间隔开关跳闸。

该起事故的原因，为操作顺序错误。

首先，220kV第一套母线差动保护“检修压板”已退出，母线差动保护与各间隔合并单元发送的SV报文检修状态一致，母线差动保护正常进行保护计算；其次，已投入220kVⅠ、Ⅱ段母线上各间隔“GOOSE发送软压板”，母线差动保护至220kVⅠ、Ⅱ段母线各间隔智能终端的跳闸回路连通。

最后，由于一次设备处于运行状态，当逐个投入母线上各个间隔“SV投入软压板”时，相当于逐个恢复母线差动保护各个间隔的CT回路，此时不论是大差保护还是小差保护均出现差动电流，满足该站220kV母线第一套差动保护动作条件，差动保护动作。

在该事故案例分析中，出现了传统常规站没有的软压板和检修硬压板，下面进行简要说明与分析。

3检修硬压板2.1检修位智能变电站与传统综合自动化变电站有所不同，通过GOOSE报文、SV报文、MNS报文实现数字量信号和模拟量信号的传输。

浅析智能变电站保护软压板投退原则姜力强

浅析智能变电站保护软压板投退原则姜力强摘要：智能变电站在电力行业的应用价值逐渐突显，对比常规变电站具有较多的优点。

本分就智能变电站中的保护软压板的实际使用和配备情况进行了分析，阐述了保护软压板的内涵并在此基础上进行了分类，在不同工作环境和不同实际工作情况下，对智能变电站保护软压板的投退原则进行了讨论并提出一定的观点。

关键词：智能变电站；保护软压板；投退原则一、常规变电站保护压板投退原则1 常规变电站保护压板的分类压板一般装入装置的二次回路中，根据压板在保护装置中安装的位置不同，可以将其分为两类：即功能压板和出口压板。

功能压板的投退对保护装置的功能实现提供了保障和决定性作用，例如变压器使用过程中的纵联差动保护。

其中，纵联差动保护的功能压板投入，能够将相关信号输送至保护装置内，实现对智能变电站的保护。

出口压板的投退是对各类断路器能够顺利跳闸起着至关重要的作用。

通常情况下的连片中负极电压始终存在，而正极电压与保护节点之间存在串联关系。

在实现保护时，当压板投入后，由压板将电源正极连通，此时控制装置会使断路器实现跳闸动作。

2 保护软压板投退原则预期保护功能能够顺利实现由保护压板的投退准确性而决定。

其中保护软压板的投退原则包含4点内容，分别是：（1）操作前务必保证保护装置的安全性和平稳性，并且消除一切故障情况，可检查有无异常情况或异常信号提示，检查屏幕显示是否正常；（2）在开关关合时投入保护压板时，一定要检测出口压板的电压情况，必须保证电压值为0，但绝不可以使用万用表进行直接测量，而应该选用出口压板两端无异极性电压测量法；（3）在退出保护时，必须先退出出口压板，后退出功能压板。

在保护投入时正好相反，即先投入功能压板，再投入出口压板。

二、智能变电站保护软压板投退原则1 智能变电站保护软压板的分类在智能变电站内，除硬压板使用在检修压板中外，软压板是保护装置中常用的手段，其目的是可以满足远程操控的目的。

表1中，以500千伏的线路板胡装置PSL-603U 和PCS-931 为例，对某供应商的软压板配置进行阐述。

智能站检修压板投退不当引起故障实例

智能站检修压板投退不当引起故障实例⽢肃永登变全停事件事故原因：直接原因：330⼲伏永武⼀线#11塔A相异物短路接地。

扩⼤原因：永登变3320开关停运，3320合并单元“装置检修”压板投⼊，未将永武⼀线两套保护装置中“开关SV接收”软压板退出，造成永武⼀线两套装置保护闭锁，最终远后备保护动作，故障范围扩⼤,导致全站停电。

线路保护是南瑞继保PCS-931G-D型、许继电⽓WXH-803B型保护装置。

PCS-931G-D保护装置告警信息“SV检修投⼊报警”含义为“链路在软压板投⼊情况下，收到检修报⽂”，处理⽅法为“检查检修压板退出是否正确”，WXH-803B保护装置告警信息“CT检修不⼀致”含义为“MU和装置不⼀致”，处理⽅法为“检查MU和装置状态投⼊是否⼀致'。

按照保护装置设计原理，当3320合并单元装置检修压板投⼊时，3320合并单元采样数据为检修状态，保护电流采样⽆效,闭锁相关电流保护，只有将保护装置“SV接收”软压板退出，才能解除保护闭锁，现场检修、运维⼈员对以上告警信号含义不理解，没有做出正确处理。

西藏墨⽵⼯卡母差保护误动事件220千伏墨⽵⼯卡变220千伏系统采⽤双母线双分段接线，9⽉21⽇，站内开展I-IV母分段224开关合并单元及智能终端更换、调试⼯作，分段开关处于检修状态。

现场⼯作结束后，恢复220千伏I-II段母线及Ⅲ-IV段母线A套差动保护，在退出I-II段母线A套差动保护“投检修”压板后,操作批量投⼊各间隔的“GOOSE发送软压板”和“间隔投⼊软压板”。

17时42分，I-II段母线母差保护动作。

在恢复220千伏I-II段母线A套差动保护过程中，运⾏⼈员错误地将母差保护“投检修”压板提前退出，并投⼊了I-II母各间隔“GOOSE发送软压板”，使母差保护具备了跳闸出⼝条件，在批量投⼊“间隔投⼊软压板”过程中，母差保护出现差流并达到动作门槛，母差保护动作。

电压间隔投运软压板，退出后⼀直未投⼊，造成母线保护电压闭锁逻辑⽆效。

智能变电站软压板相关说明

智能变电站软压板相关说明一、软压板分类智能变电站大量减少硬压板的设置,只有检修压板为硬压板,保护装置广泛采用软压板。

1、保护功能投退压板:实现某保护功能的完整投入或退出,此类压板为控制保护功能的主压板。

2、GOOSE出口压板:实现保护装置动作的跳合闸信号传输。

此类压板相当于常规站保护与保护间,保护与操作箱间的配线，即：跳闸硬压板。

当单一保护停启用时,需要操作。

3、SV软压板（数据接收压板）：按MU投入状态控制本端是否接收处理采样数据。

此类压板相当于以往保护欲流变、压变间的连线，正常不进行操作。

但是主变保护等跨间隔保护中单间隔MU投入压板需要在单间隔检修时操作。

如：线路检修时，需退出线路间隔MU 投入软压板，线路数据将不会进入主变保护。

4、测控功能压板：实现某测控功能的完整投入或退出。

此类压板用于控制测控功能,相当于测控装置的定值。

如:检无压、检周期等。

5、控制压板：标记保护定值、软压板的远方控制模式，正常不进行操作。

如:远方修改定值、远方切换定值区等。

二、软压板后台设置原则1、保护功能投退压板应在后台画面显示，具备遥控功能.2、GOOSE出口压板应在后台画面显示，具备遥控功能.3、单一间隔的SV软压板（数据接收压板)不在后台画面显示，压板状态在变电站投运前设置完成，投运后不得改变。

跨间隔保护的数据接收压板在后台画面显示,其压板具备遥控功能。

4、测控功能压板不在后台画面显示，其压板状态在投运前应设置完成，投运后不得改变.5、控制压板应在后台画面显示,但不具备遥控功能。

三、软压板命名按照硬压板命名原则设置，采用双重名称，即编号+名称.四、软压板操作1、运维人员操作保护功能停启用软压板应在监控后台实现,操作前核对监控画面软压板实际状态，操作后应在监控画面和保护装置上核对软压板实际状态。

2、定值区切换软压板应在监控后台实现。

3、操作票填写应按照硬压板相关规定进行,相应的“硬压板”改为“软压板”。

4、禁止通过投退智能终端的断路器跳合闸硬压板的方式投退保护。

智能变电站检修压板

智能变电站检修压板在常规变电站中，当一次设备转检修时，运行人员会将保护装置出口硬压板退出，安全分离待检修二次设备与运行的二次系统，使互不影响。

智能变电站除了沿袭这一机制（只是出口硬压板变成了软压板而已），还引入了一个叫检修压板的东西。

这是为什么呢？它代表了什么？姑且说下自己的几点看法。

首先，检修压板的引入是二次设备检修智能化的前奏。

常规站中，二次设备之间通过电缆通信，电缆中不是电流、电压模拟量就是动作、变位等信号。

只有运检人员知道哪个设备在测试、哪个设备在运行、哪个已经停运，其它相关二次设备对于“战友”的工作状况近乎无知。

数字化以后，借助于网络报文，二次设备只要置下检修压板，其它相关二次设备马上知道它的状况，并据此自动作出适当处理。

由此可看出，对于设备检修来说，检修压板的引入，是从人工外部干预向二次系统协作隔离迈出的第一步，是检修智能化的基础。

其次，检修压板的引入是彻底简化检修工作的新机制。

一个装置配置一个检修压板，检修谁就操作谁的检修压板，运检人员不用关注哪块板卡，也不用关心哪条回路，全部交给装置自己解决，只在装置这个粒度进行检修，可见、可操作，简单明了。

再次，检修压板的引入是检修管理去技术化的一种方式。

检修压板状态可由二次设备采集，检修压板对运行二次设备功能的影响，二次设备可分析获知。

只要充分利用功能层模型将检修压板状态和其对功能的影响发送监控系统，就能从业务而不是技术层面实现对检修过程的监视，不需了解控制块、数据集，不需要了解回路、端口，一切尽在掌握。

像所有的新生事物一样，各厂家对二次设备检修压板的处理方式还未完全一致，自动处理的结果并不完全可靠，对二次系统的影响还不能无差异评估并展现，二次系统要实现检修的智能化还有一段路要走。

但，面对着安全性高于一切的电力系统，变革已经悄悄出现在地平线上。

变电站硬压板智能投退系统分析

变电站硬压板智能投退系统分析国网山东省电力公司威海供电公司 264205国网山东省电力公司威海供电公司 264205摘要：变电站压板智能检测技术十分专业，现阶段关于这一方面的研究极少，在现代技术支持下，变电站作为电网的一部分，随着智能检测技术不断发展，压板系统也在现代技术支持下实现创新与发展。

本文结合变压站硬压板智能投退系统展开分析，论述该技术发展的背景，从多方面讨论智能技术的使用。

变电站硬压智能投退系统的特征包含绝缘座架子，可贯穿安装板、级护柱，在一个电极上设置硬压板，硬压板在一个驱动机构的作用下转动，在投退之间切换，直到转到预设为止。

关键词：变电站；硬压板；智能；投退系统；转动电力是我国经济发展的基础，在人们的日常生活当中占据了十分重要的地位，在电力系统运行过程中若想保证系统的安全与稳定，就需要对智能变电站软、硬压板退头方式进行研究，有效的投退可以在一定程度上保证变电站的运行质量，减少电控的误差，提升电力系统运行的安全与稳定性，这对我国电力行业的发展有十分积极的作用。

本文基于智能技术不断发展的背景，展开变电站硬压板的系统设计研究。

1.变电站硬压板控制技术新时期电网不断发展，变电站设备越来越多，需要对设备的保护行为也增加，工作人员的工作量大幅度增大。

为保证电网运行稳定，运行人员需要花费大量人力与物力去进行二次设备的周期性巡视，尤其是进行硬压板的核对。

硬压板也称为保护压板，是安装在保护屏柜上的连片，设备的闭合与打开就代表投退，硬压板作为继电保护电路方法广泛使用在继电保护电路当中，硬压板工作状态决定电路是否通电，这也影响到电路检修工作的安全性。

按照我国《国家电网公司电力安全工作规程（变电部分）》的相关规定，电气设备操作位置检查应该以设备实际位置为准，如果不能看到实际位置，则可以通过设备机械位置遥测、遥信等进行判断。

在进行判断的时候至少有两个非同样或者是非同源的指示发生变化，而且这些指示都同时发生对应的变化，才可以确定设备操作到位。

智能变电站检修压板的使用注意事项

智能变电站检修压板的使⽤注意事项智能变电站检修压板的使⽤注意事项智能变电站检修检修压板：智能变电站装置检修态通过投⼊检修压板来实现。

检修压板为硬压板。

检修压板投⼊时，装置应通过LED 灯、液晶显⽰、报⽂或动作节点提醒运⾏、检修⼈员注意装置处于检修状态。

不同装置的检修：分为合并单元检修、智能终端检修、保护装置检修、测控装置检修等。

检修的影响：置于检修状态后的装置发出的报⽂置检修态，并能处理接收到的检修状态报⽂。

检修判别机制合并单元装置检修压板投⼊时，发送采样值报⽂中采样值数据的品质q 的Test 位应置True ；保护装置应将接收的SV 报⽂中的Test 位与⾃⾝的检修压板状态进⾏⽐较，只有两者⼀致时才将该数据⽤于保护逻辑，否则应发告警信号并闭锁相关保护。

检修压板投⼊时，装置发送的GOOSE 报⽂中的test 应置为TRUE ；发告警信号并闭锁保护保护正常处理该采样值GOOSE 接收装置将接收的GOOSE 报⽂中test 位与⾃⾝的检修压板状态进⾏⽐较，只有两者⼀致时才将信号作为有效进⾏处理，不⼀致时宜保持上⼀正常状态。

母线合并单元误投检修的影响对本合并单元的影响发送的报⽂为检修态，只处理检修态报⽂对间隔合并单元的影响级联后的电压值为检修态对线路保护装置的影响线路保护按PT 断线处理，闭锁纵联和距离保护，开放复压闭锁对母差保护的影响母差保护按PT 断线处理，开放两段母线电压复压闭锁对主变保护的影响主变保护按本侧PT 断线处理间隔合并单元误投检修的影响对本合并单元的影响发送的报⽂为检修态，只处理检修态报⽂对母线合并单元的影响将收到的正常母线电压置检修位对线路保护装置的影响闭锁线路保护所有保护功能对母差保护的影响闭锁母差差动保护思考：此时能否退出母差装置该间隔SV 接收软压板？跨间隔保护装置，⼀次设备停运后后，才可退出对应SV 接收软压板间隔智能终端误投检修的影响对本智能终端的影响发送的报⽂为检修态，只处理检修态报⽂对间隔合并单元的影响保持PT 切换状态对线路保护装置的影响线路保护装置收到的位置信息保持为检修前状态，线路保护逻辑正常动作，但不能跳开断路器对母差保护的影响母差保护装置收到的位置信息保持为检修前状态，保护逻辑正常动作，但不能跳开该间隔断路器不执⾏跳闸开出执⾏跳闸开出线路保护误投检修的影响对线路保护影响不能接收到正常的采样报⽂，闭锁所有的保护，发送的报⽂置检修态对智能终端的影响智能终端不能处理线路保护的GOOSE报⽂，仍可处理母差保护装置的报⽂对母差保护的影响不能处理线路保护的GOOSE报⽂母差保护误投检修的影响对母差保护的影响不能接收到正常的采样报⽂，闭锁所有的保护，发送的报⽂置检修对线路保护影响不能处理母差保护的GOOSE报⽂对智能终端的影响智能终端不能处理母差保护的GOOSE报⽂，仍可处理线路保护装置的报⽂不停电母线合并单元检修安措母线合并单元检修，该套对应所有保护相当于失压运⾏，根据情况选择是否投退该套和电压相关保护不停电间隔智能终端检修安措退出该智能终端所有出⼝硬压板退出该套线路保护所有GOOSE出⼝软压板、母差保护所有GOOSE出⼝软压板退出该套线路保护所有保护功能软压板、母差保护所有保护功能软压板投⼊该套母线保护、线路保护检修硬压板投⼊智能终端检修压板，对该智能终端进⾏检修试验试验结束后，依次倒序恢复不停电间隔合并单元检修安措退出该套母线保护所有GOOSE发送软压板、功能软压板退出该套线路保护所有GOOSE发送软压板、功能软压板投⼊该套母线保护、线路保护检修硬压板投⼊间隔合并单元检修硬压板，对该合并单元进⾏试验。

变电站保护压板投、退原则

变电站倒闸操作分为一次设备和二次设备, 保护压板投、退是二次设备操作的主要项目。

保护压板也叫保护连片, 是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用, 因此非常重要。

1 保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。

保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。

该压板一般为弱电压板, 接直流24 V。

也有强电功能压板, 如BP22B 投充电保护、过流保护等, 接直流220 V 或110 V。

但进入装置之前必经光电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力更好。

出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。

跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。

启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等,根据接入回路不同, 有强电也有弱电。

应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。

如出口压板两端均无电位, 则应检查相关开关是否已跳开或控制电源消失。

只有出口压板两端无异极性电压后, 方可投入压板。

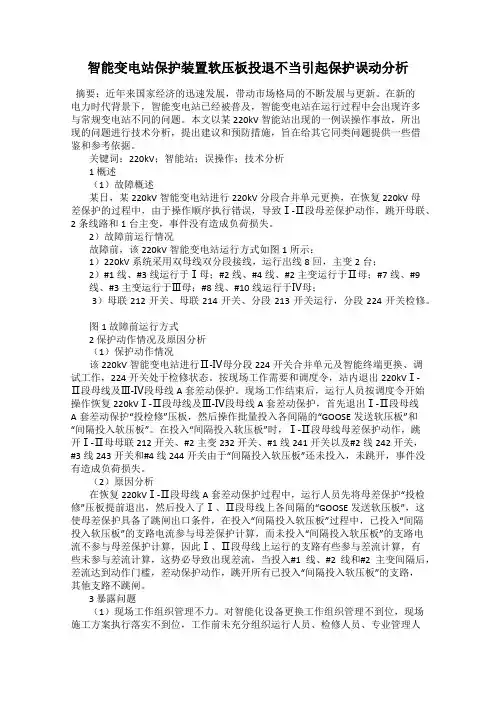

除了与二次回路直接连接的保护硬压板之外,某些厂家还设置了保护软压板, 便于监控后台机、调度后台机远方投、退保护。

软压板与硬压板组成“与”的关系来决定保护功能的投、退, 只有两种压板都投入且控制值整定为投入时, 保护功能才起作用, 任一项退出, 保护功能将退出。
