工厂供电(模拟试题及答案)
工厂供电答案在后面显示模拟试题一模拟试题一、填空题15题1、工厂供电的基本要求是_______，_______，_______，_______。
2、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ。
3、继电保护装置的基本要求是：______、_______ 、________ 、可靠性。
4、短路计算的常用方法有：、。
5、接地体就是。
接地线就是。
接地装置就是6、低压线路的结线方式主要有，，。
7.电气装置的接地分为、和三种。
8、工厂电力线路的导线和电缆截面的选择必须满足下列条件：、、、。
9、电流互感器的接线方式主要有、、和。
10、电力负荷根据其对供电可靠性的要求及中断供电造成的损失或影响分为三级，分别是：、和。
13（）电网的额定电压，是指电力线路的额定电压。
14（）取首端和末端的平均电压作为线路的额定电压。
15（）负载的额定电压，与电力线路的额定电压相等。
16（）负载的额定电压，最高只到10千伏。
17（）城市电网改造中，广泛以电缆取代架空线路。
18（）当电源电压为35千伏以上时，工厂的高压配电电压一般应采用10千伏。
19（）工厂低压配电一般采用220/380V，其中线电压380V接三相动力设备及380V单相设备，而相电压220V接220V的照明灯具及其他220V的单相设备。
20（）电流互感器副边不必装设熔断器。
21（）电压互感器的原、副边都必须装设熔断器进行短路保护。
22（）互感器副边必须接地。
23（）高压电容器组宜接成中性点不接地的星形。
24（）限流熔断器不必考虑短路冲击电流的影响。
25（）高压断路器的功能之一是通断正常负荷电流。
26（）高压断路器的功能之一是接通和承受一定时间的短路电流。
27（）高压断路器的功能之一是切除短路故障。
28（）低压熔断器的功能主要是实现低配系统的短路保护。
29（）有一种有特殊功能的熔断器：自复式低压熔断器。
30（）一级负荷为中断供电将造成人身伤亡，或重大的政经损失者。

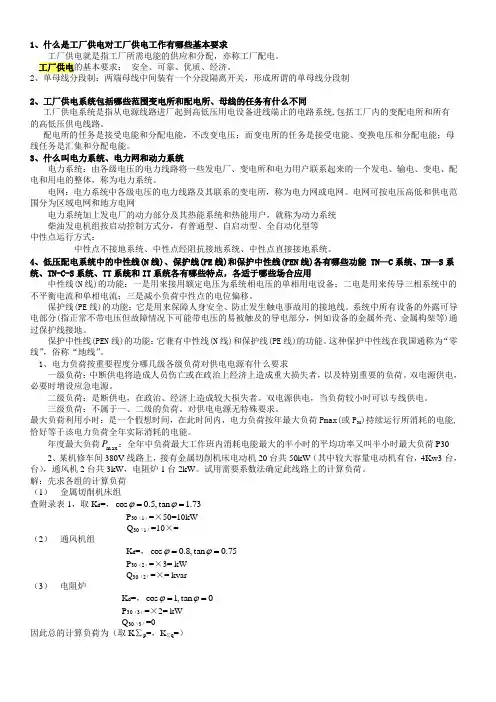

工厂供电
1、什么是工厂供电对工厂供电工作有哪些基本要求 工厂供电就是指工厂所需电能的供应和分配，亦称工厂配电。
工厂供电的基本要求： 安全、可靠、优质、经济。
2、单母线分段制：两端母线中间装有一个分段隔离开关，形成所谓的单母线分段制2、工厂供电系统包括哪些范围变电所和配电所、母线的任务有什么不同工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能；母线任务是汇集和分配电能。
3、什么叫电力系统、电力网和动力系统电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。
电网可按电压高低和供电范围分为区域电网和地方电网电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统柴油发电机组按启动控制方式分，有普通型、自启动型、全自动化型等中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
4、低压配电系统中的中性线(N 线)、保护线(PE 线)和保护中性线(PEN 线)各有哪些功能 TN —C 系统、TN —S 系统、TN-C-S 系统、TT 系统和IT 系统各有哪些特点，各适于哪些场合应用中性线(N 线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。
保护线(PE 线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线。
系统中所有设备的外露可导电部分(指正常不带电压但故障情况下可能带电压的易被触及的导电部分，例如设备的金属外壳、金属构架等)通过保护线接地。
保护中性线(PEN 线)的功能：它兼有中性线(N 线)和保护线(PE 线)的功能。

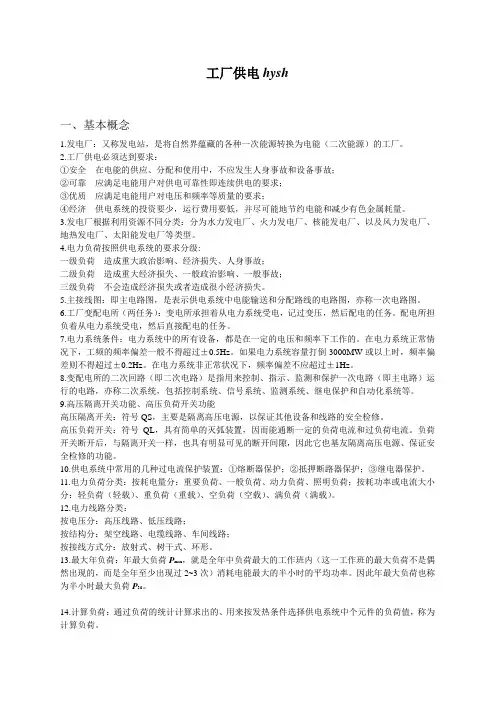

工厂供电
工厂供电hysh一、基本概念1.发电厂：又称发电站，是将自然界蕴藏的各种一次能源转换为电能（二次能源）的工厂。
2.工厂供电必须达到要求：①安全在电能的供应、分配和使用中，不应发生人身事故和设备事故；②可靠应满足电能用户对供电可靠性即连续供电的要求；③优质应满足电能用户对电压和频率等质量的要求；④经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属耗量。
3.发电厂根据利用资源不同分类：分为水力发电厂、火力发电厂、核能发电厂、以及风力发电厂、地热发电厂、太阳能发电厂等类型。
4.电力负荷按照供电系统的要求分级:一级负荷造成重大政治影响、经济损失、人身事故；二级负荷造成重大经济损失、一般政治影响、一般事故；三级负荷不会造成经济损失或者造成很小经济损失。
5.主接线图：即主电路图，是表示供电系统中电能输送和分配路线的电路图，亦称一次电路图。
6.工厂变配电所（两任务）：变电所承担着从电力系统受电，记过变压，然后配电的任务。
配电所担负着从电力系统受电，然后直接配电的任务。
7.电力系统条件：电力系统中的所有设备，都是在一定的电压和频率下工作的。
在电力系统正常情况下，工频的频率偏差一般不得超过±0.5Hz。
如果电力系统容量打倒3000MW或以上时，频率偏差则不得超过±0.2Hz。
在电力系统非正常状况下，频率偏差不应超过±1Hz。
8.变配电所的二次回路（即二次电路）是指用来控制、指示、监测和保护一次电路（即主电路）运行的电路，亦称二次系统，包括控制系统、信号系统、监测系统、继电保护和自动化系统等。
9.高压隔离开关功能、高压负荷开关功能高压隔离开关：符号QS，主要是隔离高压电源，以保证其他设备和线路的安全检修。
高压负荷开关：符号QL，具有简单的灭弧装置，因而能通断一定的负荷电流和过负荷电流。
负荷开关断开后，与隔离开关一样，也具有明显可见的断开间隙，因此它也基友隔离高压电源、保证安全检修的功能。

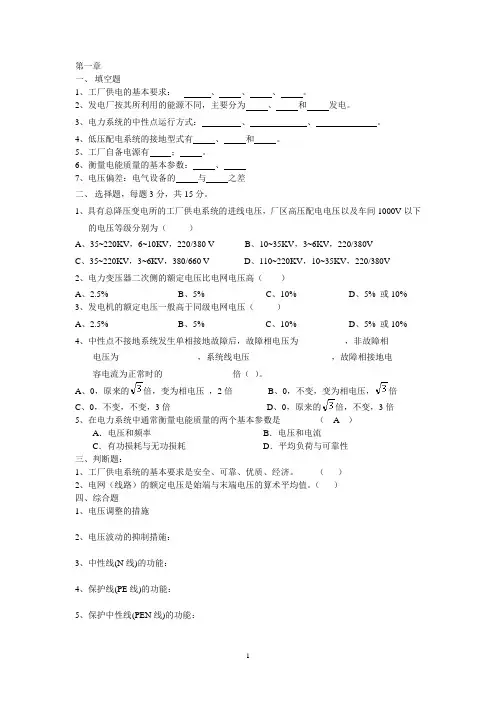

工厂供电题库
第一章一、填空题1、工厂供电的基本要求：、、、。
2、发电厂按其所利用的能源不同，主要分为、和发电。
3、电力系统的中性点运行方式：、、。
4、低压配电系统的接地型式有、和。
5、工厂自备电源有；。
6、衡量电能质量的基本参数：、7、电压偏差：电气设备的与之差二、选择题，每题3分，共15分。
1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电力变压器二次侧的额定电压比电网电压高（）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压一般高于同级电网电压（）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（）。
A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍5、在电力系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率B．电压和电流C．有功损耗与无功损耗D．平均负荷与可靠性三、判断题：1、工厂供电系统的基本要求是安全、可靠、优质、经济。
（）2、电网（线路）的额定电压是始端与末端电压的算术平均值。
（）四、综合题1、电压调整的措施2、电压波动的抑制措施：3、中性线(N线)的功能：4、保护线(PE线)的功能：5、保护中性线(PEN线)的功能：五、复习思考题1、工厂供电对工业生产有何重要意义，对工厂供电有哪些基本要求2、工厂供电系统包括哪些系统，变电所和配电所的任务有什么不同，什么情况下可采用高压深入负荷中心的直配方式第二章一、 填空题1、工厂电力负荷的分 、 、 。
供电技术
第一章1，工厂供电要求(1) 安全在电能的供应、分配和使用中，不应发生人身事故即连续供电的要求。
和设备事故。
(2) 可靠应满足电能用户对供电可靠性(3) 优质应满足电能用户对电压和频率等的质量要求。
(4) 经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属消耗量。
2.电压与电能质量电力系统中的所有设备，都是在一定的电压和频率下工作的。
电压和频率是衡量电能质量的两个基本参数。
3.电压偏差与电压波动的概念电压偏差是指电气设备的端电压与其额定电压之差，通常以其对额定电压的百分值来表示。
电压偏差又称电压偏移，是指给定瞬间设备的端电压Ｕ与设备额定电压ＵＮ之差对额定电压ＵＮ的百分值，电压波动是指电网电压有效值（方均根值）的快速变动。
电压波动值以用户公共供电点在时间上相邻的最大与最小电压方均根值之差对电网额定电压的百分值来表示。
电压波动的频率用单位时间内电压波动（变动）的次数来表示。
4.工厂供电设备额定电压电网(电力线路)的额定电压(标称电压)等级,是国家根据国民经济发展的需要和电力工业发展的水平，经全面的技术经济分析后确定的.它是确定各类电力设备额定电压的基本依据.因此用电设备的额定电压规定与同级电网的额定电压相同。
5.谐波（harmonic），是指对周期性非正弦交流量进行傅里叶级数分解所得到的大于基波频率整数倍的各次分量，通常称为高次谐波，而基波是指其频率与工频（50Hz）相同的分量。
向公用电网注入谐波电流或在公用电网中产生谐波电压的电气设备，称为谐波源。
6.中性点运行方式有哪几种？会发生什么故障？在三相交流电力系统中，作为供电电源的发电机和变压器的中性点有三种运行方式：(1) 电源中性点不接地；(2) 中性点经阻抗接地；(3) 中性点直接接地。
前两种合称为小接地电流系统，亦称中性点非有效接地系统，或称中性点非直接接地系统。
后一种中性点直接接地系统，称为大接地电流系统，亦称为中性点有效接地系统。

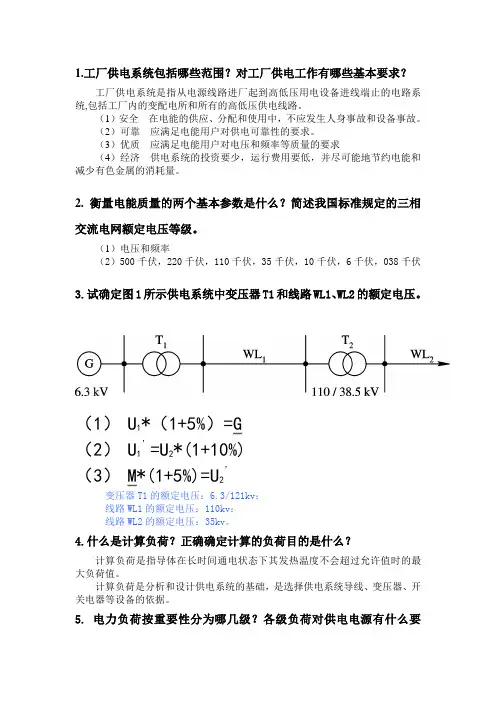

工厂供电技术
1.工厂供电系统包括哪些范围？对工厂供电工作有哪些基本要求？工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
（1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。
（2）可靠应满足电能用户对供电可靠性的要求。
（3）优质应满足电能用户对电压和频率等质量的要求（4）经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。
2. 衡量电能质量的两个基本参数是什么？简述我国标准规定的三相交流电网额定电压等级。
（1）电压和频率（2）500千伏，220千伏，110千伏，35千伏，10千伏，6千伏，038千伏3.试确定图1所示供电系统中变压器T1和线路WL1、WL2的额定电压。
（1）U1*（1+5%）=G（2）U1’=U2*(1+10%)（3）M*(1+5%)=U2’变压器T1的额定电压：6.3/121kv；线路WL1的额定电压：110kv；线路WL2的额定电压：35kv。
4.什么是计算负荷？正确确定计算的负荷目的是什么？计算负荷是指导体在长时间通电状态下其发热温度不会超过允许值时的最大负荷值。
计算负荷是分析和设计供电系统的基础，是选择供电系统导线、变压器、开关电器等设备的依据。
5.电力负荷按重要性分为哪几级？各级负荷对供电电源有什么要求？一级负荷要求由两个独立电源供电，当其中一个电源发生故障时，另一个电源应不致同时受到损坏。
对一级负荷中特别重要的负荷，除上述两个电源外，还必须增设应急电源。
常用的应急电源有：独立于正常电源的发电机组、专门的供电线路、蓄电池、干电池等。
二级负荷要求由双回路供电，供电变压器也应有两台(这两台变压器不一定在同一变电所)，当其中有一条回路或一台变压器发生常见故障时，二级负荷应不致中断供电，或中断供电后能迅速恢复供电。
三级负荷为一般电力负荷，所有不属于上述一、二级负荷者均为三级负荷。
由于三级负荷为不重要的一般负荷，因而它对供电电源无特殊要求。
工厂供电 知识点整理
1工厂供电的概念、重要作用、基本要求。
工厂供电是指，工厂所需的电能的供应和分配。
重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。
如工厂供电突然中断，则对工业生产可能造成严重的后果。
例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
可靠：应满足电能用户对供电可靠性即连续供电的要求。
优质：应满足电能用户对电压和频率等质量的要求。
经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2.电压和频率是衡量电能质量的两个基本参数，3.三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号3倍。
单相接地电容电流为正常运行时相线对地电容电流的3倍。
中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的根号3倍，减小了接地电流。
在单相接地电容电流大于一定值的电力系统中，电源中性点必须采取经消弧线圈接地的运行方式。
中性点直接接地系统单相接地时，另两相对地电压不变，变成单相接地短路。
4、低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能?TN—C系统、TN—S系统、TN-C-S系统、TT系统和IT系统各有哪些特点，各适于哪些场合应用?中性线(N线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。
工厂供电(模拟试题及答案)
工厂供电答案在后面显示2 （）电力系统由发、变、输、配、用五部分组成。
3 （）电网的作用是将电能从发电厂输送、并分配到电能用户。
4 （）发电厂最重要的设备是发电机。
5 （）发电厂最重要的设备是变压器。
6 （）发电厂最重要的设备是断路器。
7 （）电网由电力线路、变配所组成。
8 （）电力线路的功能是输电。
9 （）变配所的功能是变电、配电。
10（）变压器是厂电系统中最重要的一次设备。
11（）变压器由铁心和绕组两部分组成。
12（）电能的质量指标有三个：频率、电压、可靠性。
13（）电网的额定电压，是指电力线路的额定电压。
14（）取首端和末端的平均电压作为线路的额定电压。
15（）负载的额定电压，与电力线路的额定电压相等。
16（）负载的额定电压，最高只到10千伏。
17（）城市电网改造中，广泛以电缆取代架空线路。
18（）当电源电压为35千伏以上时，工厂的高压配电电压一般应采用10千伏。
19（）工厂低压配电一般采用220/380V，其中线电压380V接三相动力设备及380V单相设备，而相电压220V接220V的照明灯具及其他220V的单相设备。
20（）电流互感器副边不必装设熔断器。
21（）电压互感器的原、副边都必须装设熔断器进行短路保护。
22（）互感器副边必须接地。
23（）高压电容器组宜接成中性点不接地的星形。
24（）限流熔断器不必考虑短路冲击电流的影响。
25（）高压断路器的功能之一是通断正常负荷电流。
26（）高压断路器的功能之一是接通和承受一定时间的短路电流。
27（）高压断路器的功能之一是切除短路故障。
28（）低压熔断器的功能主要是实现低配系统的短路保护。
29（）有一种有特殊功能的熔断器：自复式低压熔断器。
30（）一级负荷为中断供电将造成人身伤亡，或重大的政经损失者。
31（）二级负荷为中断供电将造成较大的政经损失者。
32（）三级负荷为不属于一级和二级负荷者。
（是）低压电容器组应接成三角形。
33（）电容器组的接法是：高压宜星，低压宜角。
简述工厂供电的基本要求
简述工厂供电的基本要求
工厂供电的基本要求包括以下几个方面：
1. 安全可靠：工厂供电系统必须具备安全可靠的特性，能够保证电力供应的稳定性和连续性。
供电系统应具备过载保护、短路保护、漏电保护等功能，能够及时发现并排除故障，确保工厂电气设备的正常运行。
2. 稳定电压：工厂供电系统需要提供稳定的电压输出，以保证电气设备正常运行。
供电系统应具备电压调节功能，能够在电网电压波动时自动调节输出电压，以防止因电压过高或过低导致设备损坏或功能失效。
3. 大容量：工厂供电系统需要具备足够的功率容量，能够满足工厂内所有电气设备的需求。
供电系统应根据工厂的负荷需求合理设计，并预留一定的容量，以适应未来的扩展和增加负荷的需求。
4. 良好的电网接入：工厂供电系统需要与电网良好地接入，能够有效地与电网进行电能交换。
供电系统应具备过流保护、过温保护等功能，能够安全地并行运行或并网运行，以提高供电的可靠性。
5. 节能环保：工厂供电系统需要考虑节能环保的要求，选择低能耗、高效率的供电设备，并合理运行和管理，以减少能源的消耗和环境的污染。
总之，工厂供电系统的基本要求是安全可靠、稳定电压、大容量、良好的电网接入和节能环保。
这些要求能够保障工厂电气设备的正常运行，并提高工厂的生产效率和能源利用效率。
工厂供电填空1
一．填空题1、工厂供电的基本要求： 、 、 、 。
答案：安全、可靠、优质、经济。
3、电力系统的中性点运行方式： 、、 。
答案：中性点不接地的电力系统、中性点经消弧线圈接地的电力系统、中性点直接接地或低阻接地的电力系统。
4、低压配电系统的接地型式有： 、 和 。
答案： TN 系统、TT 系统和IT 系统6、衡量电能质量的基本参数： 、 。
答案：频率、电压。
8、工厂电力负荷按照对可靠性的要求分为 、 、 。
答案：一级负荷、二级负荷、三级负荷。
9、工厂用电设备的工作制分为 ， ， 。
答案：连续运行工作制，短时工作制，断续周期工作制11、计算负荷P 30：全年负荷 的工作班内，消耗电能最大的半小时的 。
答案：最大、平均功率12、尖峰电流 是指持续时间1-2S 的短时 。
答案：最大负荷电流15、短路的形式有 、 、 和 。
答案：三相短路、两相短路、单相短路和两相接地短路。
19、电力线路及设备发生短路后产生危害效应有： 、 。
答案：电动效应、热效应28、高压隔离开关（QS ）：隔离高压电源、保证设备和线路的安全检修 ，不能接通和切断负荷电流。
答案：没有灭弧装置，29、高压负荷开关（QL ）能通断一定的负荷电流和过负荷电流， 切断短路电流故障。
答案：不能30、高压断路器（QF ）能通断 负荷电流，分断 电流。
pk I答案：正常，短路32、低压断路器能带负荷通断电路，又能在短路、过负荷和失压等时。
答案：自动跳闸34、电压互感器接线方案有一个单相电压互感器；两个单相电压互感器接成形；三个单相电压互感器接成形；三个单相三绕组电压互感器或一个三相五芯柱三绕组电压互感器接成形。
36、导线和电缆选择条件要按照发热条件、、经济电流密度、机械强度。
答案：电压损耗条件40、变压器的差动保护主要是利用故障时产生的来动作的。
答案：不平衡电流46、供电系统中的，又称汇流排，其任务是和分配电能。
答案：母线, 汇集56、联结组三相配电变压器可有效抑制3次及3的整数倍次的高次谐波。
《工厂供电》终订版
一、填空题1、工厂供电的基本要求是（安全）、(可靠)、(优质)和(经济)。
2、工厂高压配电电压的选择一般为（10KV）。
工厂低压配电电压的选择一般采用(220/380v)。
3、电力系统的中性点运行方式有(中性点不接地)、(中性点经阻抗接地)和(中性点直接接地)。
4、工厂电力负荷可分为(一级负荷)、( 二级负荷)和(三级负荷)。
5、工厂电力设备，按其工作制可分为(连续工作制)、(断续周期工作制)和(短时工作制)。
6、衡量电能质量的基本参数是(频率)和(电压)。
7、短路产生的原因(电气设备载流部分的绝缘破损)和(工作人员误操作)（鸟兽破坏）。
8、短路的计算方法有(欧姆法)和(标幺值法)。
9、短路时，电气设备需进行(动稳定度)和(热稳定度)校验。
10、变电所担负着(从电力系统受电)、(变压)和(配电)任务。
11、配电所担负着(受电)和（配电)任务。
12、一次设备按其功能可分为(变换设备)、(保护设备)、(控制设备)、(补偿设备)和(成套设备)。
13、高压熔断器的文字符号是(FU)，它的功能是对电路及电路设备进行(短路)保护，有的熔断器还具有(过负荷)保护功能。
14、高压隔离器开关的文字符号是(QS)，其功能主要是隔离( 高压电源)，以保证其它设备和线路的(安全检修)。
15、高压负荷开关的文字符号是(QL)其功能是能通断一定的(负荷电流)和(过负荷电流)，也具有隔离高压电源)保证安全检修，但是它不能断开( 短路电流)。
16、高压断路器的文字符号是(QF)，其功能是不仅能通断正常(负荷电流)，而且能接通和承受一定时间的(短路电流)，并能在保护装置作用下自动跳闸，切除( 短路故障)。
17、配电变压器的联结组别有(Yyn0 )和(Dyn11 )。
18、对工厂变配电所主接线的基本要求是(安全)、(可靠)、(灵活)和(经济)。
19、主接线图有两种绘制形式是（系统式)和(装置式)。
20、电力线路是电力系统的重要组成部分，担负着(输送)和( 分配)电能的重要任务。
工厂供电知识点总结
填空1、工厂供电就要满足：安全、可靠、优质、经济等基本要求。
2、表征电能质量的几个指标有：电压、频率、供电连续可靠及谐波等。
3、工厂供电中的电压除了380/220V以外，还有：660V、3kV、6kV、10kV等电压。
4、低压配电系统，按其保护接地型式分为TN系统、TT系统和IT系统。
5、短路的原因主要有下面三个方面的原因：电气绝缘损坏、误操作、鸟兽害和其它等。
6、短路电流的计算方法有：欧姆法、标幺制法、短路容量法7、产生电弧的游离方式有：热电子发射、强电场发射、碰撞游离和热游离。
8、交流电弧的特点是：每半周电弧过零点一次，即电弧自动熄灭一次。
9、在电缆线路中的校验项目中，电缆是不要校验动稳定，这个由厂家来保证。
10、发电厂是将自然界存在的各种一次能源转换为电能的工厂。
11、在三相系统中，可能发生三相短路、两相短路和两相接地短路和单相短路等几种形式。
12、一级负荷中特别重要的负荷，除由_两_个独立电源供电外，还须备有应急电源_ ，并严禁其他负荷接入。
13、各种高低压开关属_一_次设备。
14、跌落式熔断器属于_非限流式__熔断器。
15、防雷装置所有接闪器都必须经过_引下线_与__接地装置__相连。
16、真空_断路器适用于频繁操作、安全要求较高的场所。
17、在三相短路电流常用的计算方法中，标幺制法_适用于多个电压等级的供电系统。
18、在工厂电路中，一次电路和二次电路之间的联系，通常是通过电流互感器_和_电压互感器_完成的。
19．我国规定的“工频”是50Hz,频率偏差正负0.2Hz，电压偏差正负 5% 。
20．衡量电能质量的指标主要有电压、频率和波形。
21．高压断路器具有能熄灭电弧的装置，能用来切断和接通电路中正常工作电流和断开电路中过负荷或短路电路。
22．短路的形式有：三相短路，两相短路，单相短路。
发生单相短路可能性最大。
三相短路的短路电流最大，因此造成的危害最大。
23．在三相四线制的接地中性线上，不允许装接熔断器。
供配电技术题库
供配电技术题库1、2、⼯⼚供电的基本要求是：安全、可靠、优质、经济3、⼯⼚电⼒负荷系统分类：⼀级负荷、⼆级负荷、三级负荷3、电流互感器使⽤中的要求：（1）电流互感器⼯作时⼆次侧不得开路（2）电流互感器⼆次侧必须有⼀端接地（3）电流互感器连接时必须注意其端⼦极性4、电压互感器使⽤中的要求：（1）电压互感器⼯作时⼆次侧不得短路（2）电压互感器⼆次侧必须有⼀端接地（3）电压互感器连接时必须注意其端⼦极性5、变压器的正常过负荷有哪⼏类：6、电⼒系统中可能产⽣的过电压形式有那两个：内部过电压、外部过电压(雷电过电压)7、衡量供电质量的两个指标是那两个：电能质量、供电可靠性8、什么叫电⼒系统：通过各级电压的电⼒线路，将发电⼚、变配电所和电⼒⽤户连接起来的⼀个发电、输电、变电、配电和⽤电的整体。
9、继电保护装置的要求是什么：选择性、可靠性、速动性、灵敏性10、电⼒系统中性点常⽤的三种⽅式是什么：中性点不接地、中性点经阻抗接地、中性点直接接地或经低电阻接地11、低压配电线路有哪些接线⽅式：放射式、树⼲式、环形接线式12、⾼压隔离开关的作⽤及特点：主要是⽤来隔离⾼压电源、以保证其他设备和线路的安全检修。
其断开后有明显可见的断开间隙，⽽且断开间隙的绝缘及相互绝缘都是可靠的，能充分保障⼈⾝和设备的安全。
但是隔离开关没有专门的灭弧装置，因此它不允许带负荷操作然⽽它可以⽤来通断⼀定的⼩电流.断路器的作⽤及特点：具有简单的灭弧装置，因此能通断⼀定的负荷电流和过负荷电流，但不能断开短路电流。
因此它必须与⾼压熔断器串联使⽤，借助熔断器来实现短路保护，切断短路故障。
负荷开关断开后，有明显可见的断开间隙，也有隔离电源保证安全检修的功⽤。
负荷开关的作⽤及特点：能⽤来通断正常负荷电流，⽽且能通断⼀定的短路电流，并能在短路保护的作⽤下⾃动跳闸.。
其有相当完善的灭弧机制。
13、什么是⽆限⼤容量电⼒系统，有什么特点：（1）容量相对⽤户内部供配电系统容量⼤得多的电⼒系统，当电⼒系统总阻抗不超过短路回路总电抗的5%—10%，或者电⼒系统容量超过⽤户供配电系统容量的50倍时，可将电⼒系统视为“⽆限⼤容量电⼒系统”（⽆限⼤容量系统实际是不存在的，只是为了简化末端短路容量的计算，忽略系统阻抗的⼀种做法），特点：系统阻抗等于014、变电所主变压器的台数如何选择、容量如何选择：台数的选择：（1）应满⾜⽤电负荷对供电可靠性的要求。
工厂供电作业答案
工厂供电作业答案1、工厂供电的基本要求是_安全_，_可靠_，_优质_，_经济_。
2、电能质量的基本指标是___电压____和___频率____，我国采用的工业频率是_50_ HZ。
3、继电保护装置的基本要求是：_选择性__、 ___速动性____ 、___灵敏性_____ 、可靠性。
4、短路计算的常用方法有：有名值、标幺值。
5. 10kV高压系统，其短路计算电压为：( A )。
A. 10.5kVB. 10 kVC. 9.5kVD. 11kV6.我国目前所规定的10kv及以下三相供电电压允许偏差是( B )。
A. ±5％B. ±7％C. +5％～+10％D. ±10％。
7、接地体就是埋入地中并直接与大地接触的金属导体。
接地线就是连接接地体与设备、装置接地部分的金属导体。
接地装置就是接地线与接地体8、低压线路的结线方式主要有放射式，树干式，环形。
9.电气装置的接地分为工作接地、保护接地和重复接地三种。
10、工厂电力线路的导线和电缆截面的选择必须满足下列条件：按允许载流量、电压损失、经济电流密度、机械强度。
11、当不接地系统发生单相接地短路时，其相电压会升高 D 倍。
A）2 B）2C）3 D）3 12、衡量电能质量的两个基本参数是 B 和 C 。
A）电流B）电压C）频率D）波形E）经济性F）安全13、发电机的额定电压比线路的额定电压高出（）A．1%B．3%C．5%D．10%【答案：C】14、工厂电力负荷分为（）A一级负荷B二级负荷C三级负荷D四级负荷【答案：ABC】15、电流互感器的接线方式主要有（27）单相式接线、（28）两相不完全星形接丝（29）两相差法接线和（30）三相星形接线。
16、电力负荷根据其对供电可靠性的要求及中断供电造成的损失或影响分为三级，分别是：（11）一级负荷、（12）二级负荷和（13）三级负荷。
17、我国普遍采用的确定用电设备组计算负荷的方法，主要是（14）需要系数法和（15）二项式法。
《工厂供电》复习大纲
《工厂供电》复习大纲《工厂供电》复习大纲第一章：工厂供电，指工厂所需电能的供应和分配，也称工厂配电。
工厂供电基本要求：安全，可靠，优质，经济。
中型工厂的电源进线电压是6～10kV。
35kv线路直经车间变电所配电变电压直接降为第一用电设备所需的电压，高压深入负荷中心的直配方式，配电所:接受电能和分配电能，变电所:接受电能，交换电压，分配电能，母线:汇集和分配电能。
工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的整个电路系统，包括工厂内的变配电所和所有的高低压供配电线路在正常供电电源之外，设置应急自备电源--柴油发电机组。
交流不停电电源主要由整流器、逆变器和蓄电池组等三部分组成。
电压和频率是衡量电能质量的两个基本参数。
我国现在统一以1000V为界线来划分电压的高低我国交流电力设备的额定频率为50Hz，通称为工频。
电压质量是按照国家标准或规范对电力系统电压的偏差、波动、波形及其三相的对称性（平衡性）的一种质量评估。
电压偏差线电气设备的端电压与其额定电压之差。
电压波动是指电网电压有效值的连续快速变动三相交流电网和电力设备的额定电压：线路首端与末端的平均电压即电网的额定电压。
因此用电设备的额定电压与同级电网的额定电压相同。
工厂供电的电压，主要取决于当地电网的供电电压等级，同时也要考虑工厂用电设备的电压、容量和供电距离等因素。
由于在同一输送功率和输送距离条件下，供电电压越高，则线路电流越小，从而使线路导线或电缆截面越小，可减少线路的投资和有色金属消耗量。
工厂供电系统的高压配电电压，主要取决于工厂高压用电设备的电压和容量、数量等因素。
工厂采用的高压配电电压通常为10kV。
工厂的低压配电电压，一般采用220/380V。
在三相交流电力系统中，作为供电电源的发电机和变压器的中性点有三种运行方式：(1) 电源中性点不接地；(2) 中性点经阻抗接地；(3) 中性点直接接地。
前两种合称为小接地电流系统，后一种中性点直接接地系统，称为大接地电流系统。
工厂供电复习题
1工厂供电须达到那些基本要求？(1)安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。
(2)可靠应满足电能用户对供电可靠性即连续供电的要求。
(3)优质应满足电能用户对电压和频率等的质量要求。
(4)经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属消耗量。
工厂供电对工业生产有何重要作用:电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占比重多少，而是在于工业生产实现电气化以后，可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同？什么情况下可采用高压深入负荷中心的直配方式？工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。
然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
3. 在三相交流电力系统中，作为供电电源的发电机和变压器的中性点有那三种运行方式？并各有什么特点？电源中性点不接地；中性点经阻抗接地；中性点直接接地。
前两种合称为小接地电流系统，亦称中性点非有效接地系统，或称中性点非直接接地系统。
后一种中性点直接接地系统，称为大接地电流系统，亦称为中性点有效接地系统。
1当中性点不接地系统中发生单相接地时，三相用电设备的正常工作并未受到影响，因为线路的线电压无论其相位和量值均未发生变化，因此该系统中的三相用电设备仍能照常运行。
但是这种存在单相接地故障的系统不允许长期运行，以免再有一相发生接地故障时，形成两相接地短路，使故障扩大。
工厂供电的基本要求
工厂供电的基本要求
工厂供电的基本要求为安全、可靠、优质、经济。
对中小型工厂的供电系统及电气照明进行操作、维护、设计、计算。
工厂供电是指工厂所需电能的供应和分配，亦称工厂配电。
工厂供电系统就是将电力系统的电能降压再分配电能到各个厂房或车间中去，它由工厂降压变电所，高压配电线路，车间变电所，低压配电线路及用电设备组成。
一般中型工厂的电源进线电压是6-10kV。
电能先经高压配电所集中，再由高压配电线路将电能分送到各车间变电所，或由高压配电线路直接供给高压用电设备。
车间变电所内装有电力变压器，将6-10kV 的高压电降为一般低压用电设备所需的电压，然后由低压配电线路将电能分送给各用电设备使用。
工厂供电习题与答案
一、填空题：1、工厂供电的基本要求：安全、可靠、优质、经济。
2、发电厂按其所利用的能源不同，主要分为 水力发电 、 火力发电 、和核能发电。
3、电力系统的中性点运行方式有： 电源中性点不接地、 中性点经阻抗接地、 中性点直接接地。
4、工厂电力负荷的分一级负荷、二级负荷、三级负荷。
5、工厂用电设备的工作制分为连续工作制，短时工作制，断续周期工作制。
6、尖峰电流 是指持续时间1-2S 的短时最大负荷电流（电动机起动时出现）7、负荷曲线：一组用电设备功率随 时间 变化关系的图形8、发生短路后产生危害效应有： 电动效应 、 热效应 。
9、计算负荷P 30：全年负荷 最大 的工作班内，消耗电能最大的半小时的 平均功率 。
10、短路：不同电流的导电部分之间的 低阻性短接 ， 金属性短路 。
11、短路的形式：三相短路、两相短路、单相短路。
12、二次回路(即二次电路)：是指用来控制、指示、监测和保护一次电路运行的电路，亦称二次系统。
13、主电路图中的主要电气设备应采用 国家规定的图文符号 来表示。
14、单母线分段方式适用于 一、二级负荷 比重较大，供电可靠性要求较高的车间变电所。
15、为了便于识别各相母线，统一规定按下列颜色分别标志母线：交流母线 A 相——黄色，B 相——绿 C 相——红色16、低压一次设备：用来接通或断开1000V 以下的流电路的电气设备。
17、低压断路器： 能带负荷通断，又能在短路、过负荷和失压等时 自动跳闸18、电流互感器在使用时应注意 工作时二次侧不得开路、二次侧一端必须接地和接线时注意端子极性。
19、按接地的目的不同，接地可分为 工作接地 、 保护接地 和 重复接地 。
供电系统中性点接地属于 工作 接地，电气设备正常不带电金属外壳接地属 保护 接地，防雷设备接地属 工作 接地。
20、防直击雷的设备主要有 避雷针 、 避雷线 、避雷带和避雷网 ；雷电侵入波的设备是 避雷器 。
21、变电所的任务是从 电力系统受电 、 变压 和 配电 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工厂供电的基本要求
工厂供电系统是电力系统的一个组成部分，必然受到电力系统工况的影响和制约。
但工厂供电系统与电力系统又有不同，它要反映工厂用户的特点和要求。
因此，供电系统的主接线确定、设备选择、负荷计算、短路电流计算及保护选择都应有其特点。
1.安全：不应发生人身事故和设备事故。
应有其特点。
2.可靠：要满足各种等级用电负荷的可靠性要求。
3.优质：应满足用户对电压、频率、波形不畸变等电能质量指标的要求。
4.经济：接线要简单，投资要少，运行维持费用要低。
一级负荷：因突然停电会造成设备损坏或造成人身伤亡，因此必须有两个独立电源供电。
二级负荷：为突然停电会造成经济上的较大损失或会造成社会秩序的混乱，因此要求必须双回路供电。
三级负荷：对供电电源不作特殊要求。
工厂供电系统结构见图1。
图1 工厂供电系统结构图。
