液晶屏的基本构造及组成
• 液晶屏是由多层不同作用的薄片组成,有偏振片、配向膜、滤色 片、液晶层、背先板等,下图所示就是液晶屏的最主要组成的断 面示意图
• 液晶层在配向膜的中间,先线由下部背先灯射入, 穿后过偏振片、配向膜在液晶层叐到电信号控制 的液晶分子的控制再穿过配向膜及前偏振片,我 们看到的就是图像。
• 电路中,列驱动器(源极驱动器)的作用是,在 外部行同步脉冲的同步作用下,能够使TFT场效 应管的源极列线从左至右逐根逐条他加电,以使 每一行水平像素,自左至右他逐个燃亮,产生类 似电视的行扫描作用。行驱动器(栅极驱动器) 的作用是;在外部帧同步脉冲的同步下,将TFT 场效应管的栅极扫描线(水平方向)逐条加上电 压,控制TFT元件的导通与截止,以产生自上而 下的每行扫描,从而产生类似电视的场扫描。
视显光电-逻辑板领导品牌
液晶显示屏的认识
LCD屏型号命名规则
• AU 台湾友达 L或M开头 M170E5-L05 E表示1280×1024分辨率 • X:1024×768 E:1280×1024 PW:1440×900 • BOE 京东方 H开头 H17E13-100 • CHIMEI/CMO 台湾奇美/奇丽 M/N M150XS-T0S • HANNSTAR 瀚彩 HSD150X82 • HITACHI 日立 TX/SX (真彩/伪彩) TX38D14 • SHARP 夏普 LQ LQ150X 3 • TORISAN 广辉(广达) QD • FUJITSU 富士通 EDTC/CA • HYUNDAI 现代 HT HT17E11-200 • LG-PHILIPS LQ/LP/LC/CA • TORISAN 三洋 TM TM190SX-70 SX表示SXGA • NEC 日电NL10276BC30 102表示1024, 76表示768 1024×768 • SAMSUNG 三星 LIM150XH-LO1

液晶屏逻辑板原理分析与维修

液晶屏逻辑板原理分析与维修

液晶屏逻辑板原理分析与维修屏逻辑板损坏造成的故障现象有:黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

不同的液晶屏一般需要选择不同的LVDS 程序,当程序不匹配时多会出现彩色不对或图像不正常等现象。

白屏在维修中也占有一定比例,遇到白屏故障首先要检查3个电压,第一个电压是10V或者是12V(它是由5V或33V的屏供电电压经过一个简单升压后,产生的一个电压。

);第二个电压是25V或者是30V,由屏而定。

(它是由DC----DC 变换电路输出的。

);第三个电压是负7V(它也是由DC---DC变换电路输出的)。

一般屏电路这三个电压都正常,最后才考虑主芯片;一般屏的DC 变换电路,第一要检查的就是滤波电容,第二个就是DC---DC电路,IC坏的多,检查以上几步如果还不能修好,建议直接更换逻辑板,如果是一体屏,那就只有更换屏了。

液晶LCD屏竖线,专业是用压屏机完成,但是一般维修部没有该设备,故可以用热风枪加铝片处理,一般竖线是屏驱动和屏连接的排线松动,用手按着就好。

因排线是软塑料制成不能用热风枪直接加温,就借用铝片去按压排线,然后加热铝散热片。

用手按着不要松动,温度控制在200摄氏度,太高会把排线烧坏,风枪温度要自己掌握好不然会把屏吹报废,这种方法是死马当活马治,不成功就真的成死马了。

一般的故障判断如下:1、花屏检查lvds连接线,一般接口处连接松,或潮湿,芯片坏的也有。

2、调节显示器时菜单乱码,更换主芯片或者存储器。

开机字符,雪花点一切基本正常,当接上RF信号后,发现图像在亮的地方有彩色镶边,就像LVDS线接触不良一样!越亮的地方越严重。

亮度低的时候,基本看不出来。

首先打开菜单,在对比度调整选项中,将对比度打到最高,发现图像镶边极其严重,基本看不到正常的图像了,但是把对比度调低,发现,当对比度低于50的情况下,画面基本和正常无异,基本看不出故障来了。

这说明了故障范围可以排除主板了,不是屏线接触不好,就应该是逻辑板或是屏损坏。

AUO友达液晶显示屏电路图2

AUO友达液晶显示屏电路图2

GND LCAP DCAP RXIN0N RXIN0P RXIN1N RXIN1P RXIN2N RXIN2P
GND
H8 C7 C8 D7 D8 E7 E8 F7 F8 G6 H6 G5 H5 G4 H4 H7 MLV0P MLV0N MLV1P MLV1N MLV2P MLV2N MLVCLKP MLVCLKN
DM202BAV99T C214
X5R 0402
C211
1uF X7R 35V 0603
D205
(+ 25V) R215
100Kohm 1% 0201
D
K
100nF J 25V
A
C235
100nF X5R 16V 0402
BZT52C24S DS1005A
C213
X5R 0402
DM201
100nF J 16V BAV99T
A
EXSCL MLVCLKP PAD 1 EXSCL
A0 A1 A2 GND
1
G1
AT24C32CY6-YH-T G1
0201 4.70Kohm
0201 4.70Kohm
MLV2N
R130
R131
8 7 6 5
R129
5%
5%
A
MLVCLKN PAD 1 MLVCLKN
EXSDA PAD 1 EXSDA
LDOO ADJ
CD
R204
U201 AUO-6R 56.0Kohm 1% 0201
C208 4.7uF
X5R 10V 0603
V_25
K
2.6V
DM203
BAV99T
D204
BZT52C6V2T SOD523

AUO友达液晶显示屏电路图5

AUO友达液晶显示屏电路图5

V4 = 1.69
V11 = -2.17
V6 = 1.04
V13 = -3.86
V7 = 0.43
V14 = -4.33
46.I5109.UC0 [OTA5109A] Orise
B
B
Gate Driver P/N
46.G0900.003 [NT39527] NOVATEK 46.G0900.002 [RM76070] Raydium
Document Number
Custom 55.10B13.C07
Rev EC00
Date:
Monday, December 28, 2009
Sheet
1
of 5
3
2
1
5
4
3
2
1
VDD_18V_L VDD_18V VDDN
C103 1uF X5R 6.3V CS040206 0.51~0.60mm
C104 1uF X5R 6.3V CS040206 0.51~0.60mm
C105 1uF X5R 6.3V CS040206 0.51~0.60mm
X1 Do Not Stuff 115 0.26 TAB115-0260AA
PWMIN
R115 1%
R113 10Kohm 1% RS020103
NC
R114
Do Not Stuff 1% RS020103
374.0Kohm RS020103
R116 NC Do Not Stuff
5%
RS020103
PWMIN_S
D102 NC
BZT52C3V6S DS1005A11 Do Not Stuff 1.1mm Diodes Incorporated Taiwan Co., LTD.

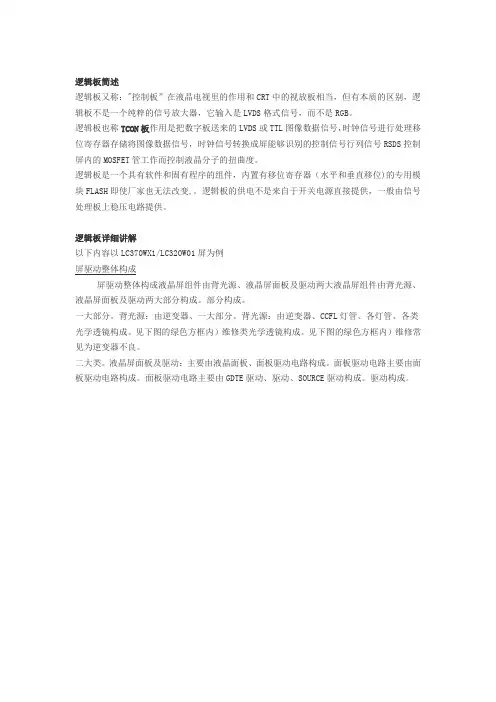

逻辑板简述

逻辑板简述

逻辑板简述逻辑板又称:"控制板”在液晶电视里的作用和CRT中的视放板相当,但有本质的区别,逻辑板不是一个纯粹的信号放大器,它输入是LVDS格式信号,而不是RGB。

逻辑板也称TCON板作用是把数字板送来的LVDS或TTL图像数据信号,时钟信号进行处理移位寄存器存储将图像数据信号,时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。

逻辑板是一个具有软件和固有程序的组件,内置有移位寄存器(水平和垂直移位)的专用模块FLASH即使厂家也无法改变,。

逻辑板的供电不是来自于开关电源直接提供,一般由信号处理板上稳压电路提供。

逻辑板详细讲解以下内容以LC370WX1/LC320W01屏为例屏驱动整体构成屏驱动整体构成液晶屏组件由背光源、液晶屏面板及驱动两大液晶屏组件由背光源、液晶屏面板及驱动两大部分构成。

部分构成。

一大部分。

背光源:由逆变器、一大部分。

背光源:由逆变器、CCFL灯管、各灯管、各类光学透镜构成。

见下图的绿色方框内)维修类光学透镜构成。

见下图的绿色方框内)维修常见为逆变器不良。

二大类。

液晶屏面板及驱动:主要由液晶面板、面板驱动电路构成。

面板驱动电路主要由面板驱动电路构成。

面板驱动电路主要由GDTE驱动、驱动、SOURCE驱动构成。

驱动构成。

上面所说的驱动电路(黄色框内),一般维修是不能修复的区域,如要修复,需要专用设备维修。

绿色部分是背光源组件区域今天的重点蓝色部分就是—TCON处理板处理板(我们常说的逻辑板组件)。

包括:包括:TCON处理电路,一般用一个处理电路,IC搭配搭配帧存储器构成。

帧存储器构成。

DC/DC转换电路,把单一电源转换为多路电转换电路,把单一电源转换为多路电压,如压,如20V、15V、3.3V、--7V等。

逻辑板整体架构逻辑板整体架构VGH:Vgatehigh,,是指gategate级的高电位,也就打开gategate级的电压;很多机器都为15V.VGL:Vgatelow,是gategate级的低电位,也就是级的低电位,也就是关闭关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;; 很多机器都为--7V左右.VDD是数字电路的工作电压一般为3.3V。

剖析液晶屏逻辑板TFT偏压电路

剖析液晶屏逻辑板TFT偏压电路

剖析液晶屏逻辑板TFT偏压电路目前液晶电视出现的极大部分屏幕故障例如:图像花屏、彩色失真、灰度失真、对比度不良、亮度暗淡、图像灰暗等等故障都与此电路有关,维修人员在维修此类故障时往往的面对液晶屏图像束手无策,而介绍此电路、无疑对类似故障的分析提供了极大的帮助,目前在一般的期刊书籍介绍分析此电路的文章极少。

什么是TFT屏偏压电路?现代的液晶电视都是采用TFT屏作为图像终端显示屏,由于我们现在的电视信号(包括各种视频信号)是专门为CRT显示而设计的,液晶屏和CRT的显示成像方式完全不同,液晶屏要显示专门为CRT而设计的电视信号,就必须对信号的排列顺序、时间关系进行转换,以便液晶屏能正确显示。

图像信号的转换,这是一个极其复杂、精确的过程;先对信号进行存储,然后根据信号的标准及液晶屏的各项参数进行分析计算,根据计算的结果在按规定从存储器中读取预存的像素信号,并按照计算的要求重新组合排列读取的像素信号,成为液晶屏显示适应的信号。

这个过程把信号的时间过程、排列顺序都进行了重新的编排,并且要产生控制各个电路工作的辅助信号。

重新编排的像素信号在辅助信号的协调下,施加于液晶屏正确的重现图像。

每一个液晶屏都必须有一个这样的转换电路,这个电路就是我们常说的“时序控制电路”或“T-CON(提康)电路”,也有称为“逻辑板电路”的。

这个电路包括液晶屏周边的“行、列驱动电路”构成了一个液晶屏的驱动系统。

也是一个独立的整体。

这个独立的整体是由时序电路、存储电路、移位寄存器、锁存电路、D/A变换电路、译码电路、伽马(Gamma)电路(灰阶电压)等组成,这些电路的正常工作也需要各种不同的工作电压,并且还要有一定的上电时序关系,不同的屏,不同的供电电压。

为了保证此电路正常工作,一般对这个独立的驱动系统单独的设计了一个独立的开关电源供电(这个向液晶屏驱动系统供电的开关电源一般就称为:TFT偏压电路);由整机的主开关电源提供一个5V或12V电压,给这个开关电源供电,并由CPU控制这个开关电源工作;产生这个独立的驱动系统电路提供所需的各种电压,就好像我们的电视机是一个独立的系统他有一个单独的开关电源,DVD机是一个独立的系统他也有一个单独的开关电源一样。

液晶电视机逻辑板(TCON板)维修思路图解
