电子警察系统设备清单及技术要求一、设备清单二、交通违法抓拍设施采购系统建设要求1.1系统要求要求采用高清纯视频方式进行闯红灯抓拍，前端嵌入式工控机进行视频检测。
1.1.1闯红灯抓拍功能利用视频检测与车辆行为分析技术，在各种环境下对监控区域内行驶的车辆进行检测，对违法车辆进行有效捕获；一旦有违法车辆通过，视频检测器立即对目标车辆进行抓拍，捕获三张以上不同位置的图像反映机动车闯红灯违法过程：抓拍图像要符合《中华人民共和国公共安全行业标准〈闯红灯电子警察系统通用技术条件〉》GA/T496-2009标准，不会因间距太大影响对违法机动车辆进行违法认定。
图片格式采用JPEG格式，JPEG图片编码符合ISO/IEC15444:2000的要求。
在任何情况下抓拍图片能同时清晰辨别违法车辆类型、车身颜色、红灯信号、车牌号码和颜色，清晰反映驾驶员及车辆基本特征；不会出现因红灯信号泛白、光晕等颜色失真而影响人工对红灯信号的判断。
图片合成时，不会出现原始图片遗漏、错位等情形，避免交通管理部门执法过程中出现争议。
此外，系统可以灵活配置输出图片的组合方式及叠加内容，包括时间，地点，行驶方向，车道号，红灯开始时间/结束时间，违法类型、车牌号码及颜色。
1.1.2绿灯卡口功能系统能够捕获所有时间经过被监控车道的车辆图像，包括黄灯、绿灯（正常行驶）期间通过的车辆，并自动记录车辆图片及通行信息，同时自动识别车牌号码并上传至指挥中心。
通过车辆车速要求不超过160km/h。
图片由两张图片合成，左侧为全景图片，右侧为车牌局部放大图片；图片上可根据实际需要进行信息叠加：通行时间，车辆类型，车道号,车速，红(绿)灯开始和结束，路口名称，路口方向。
1.1.3多种违法行为记录功能系统可实现多种行为的违法抓拍，包括逆行、违法变道、违法压线、不按规定车道行驶、超速抓拍，功能项可选。
1.1.4逆行抓拍系统可以智能判断车辆行驶方向，对违法逆行车辆抓拍记录两个位置的通行信息，清晰反映机动车违法过程，且至少一张位置的图像能清淅辩别车辆号牌、车辆特征等信息。
高清电子警察系统招标参数

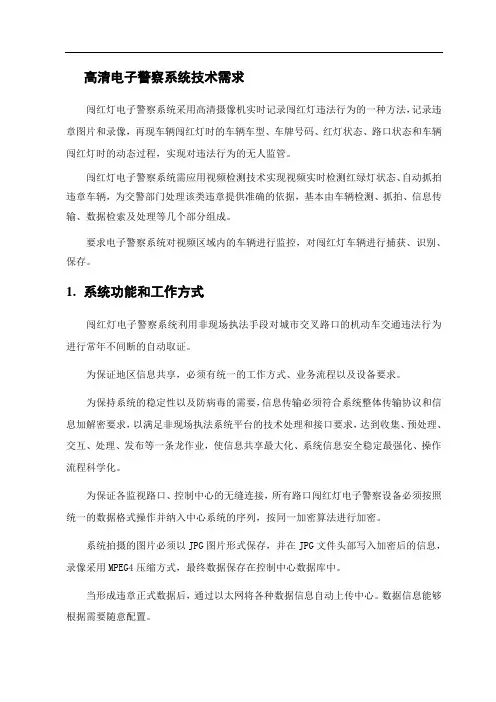

高清电子警察系统技术需求闯红灯电子警察系统采用高清摄像机实时记录闯红灯违法行为的一种方法，记录违章图片和录像，再现车辆闯红灯时的车辆车型、车牌号码、红灯状态、路口状态和车辆闯红灯时的动态过程，实现对违法行为的无人监管。
闯红灯电子警察系统需应用视频检测技术实现视频实时检测红绿灯状态、自动抓拍违章车辆，为交警部门处理该类违章提供准确的依据，基本由车辆检测、抓拍、信息传输、数据检索及处理等几个部分组成。
要求电子警察系统对视频区域内的车辆进行监控，对闯红灯车辆进行捕获、识别、保存。
1.系统功能和工作方式闯红灯电子警察系统利用非现场执法手段对城市交叉路口的机动车交通违法行为进行常年不间断的自动取证。
为保证地区信息共享，必须有统一的工作方式、业务流程以及设备要求。
为保持系统的稳定性以及防病毒的需要，信息传输必须符合系统整体传输协议和信息加解密要求，以满足非现场执法系统平台的技术处理和接口要求，达到收集、预处理、交互、处理、发布等一条龙作业，使信息共享最大化、系统信息安全稳定最强化、操作流程科学化。
为保证各监视路口、控制中心的无缝连接，所有路口闯红灯电子警察设备必须按照统一的数据格式操作并纳入中心系统的序列，按同一加密算法进行加密。
系统拍摄的图片必须以JPG图片形式保存，并在JPG文件头部写入加密后的信息，录像采用MPEG4压缩方式，最终数据保存在控制中心数据库中。
当形成违章正式数据后，通过以太网将各种数据信息自动上传中心。
数据信息能够根据需要随意配置。
路口各种数据（包括图片和录像等）必须一一对应，有机结合，不需人工搜寻，以满足现场执法系统平台的技术处理要求以及业务流程要求。
2.系统功能需求投标方建设的电子警察系统应至少具有下列功能，以满足日常工作的需要。
1.对每一辆闯红灯车辆进行拍摄，并生成违章图片，自动传送到中心。
2.对通过路口的车辆轨迹进行判断，能够对变道行驶、压线等违章车辆进行拍摄，并生成违章图片，自动传送到中心。
监控方案之电子警察系统解决方案
监控方案之电子警察系统解决方案电子警察系统解决方案一、引言电子警察系统作为一种现代化的交通监控手段，通过使用高科技设备和先进的图像识别技术，对交通违法行为进行实时监控和记录，为交通管理部门提供重要的数据支持和决策依据。
本文将详细介绍电子警察系统的解决方案，包括系统架构、技术特点、功能模块以及实施步骤。
二、系统架构1. 硬件设备电子警察系统主要由以下硬件设备组成：- 高清摄像头：用于捕捉交通违法行为的图像和视频。
- 服务器：用于存储和处理摄像头捕捉到的数据。
- 数据传输设备：用于将数据传输到交通管理部门的服务器。
- 显示设备：用于实时显示监控画面。
2. 软件系统电子警察系统的软件系统包括以下几个模块：- 图像处理模块：用于对摄像头捕捉到的图像进行处理，提取关键信息。
- 违法行为识别模块：通过图像识别技术，对交通违法行为进行自动识别。
- 数据存储模块：用于存储摄像头捕捉到的图像、视频和相关数据。
- 数据分析模块：对存储的数据进行分析和统计，生成报表和图表。
- 远程监控模块：允许交通管理部门通过互联网对系统进行远程监控和管理。
三、技术特点1. 高精度识别电子警察系统采用先进的图像识别技术，能够对交通违法行为进行高精度的自动识别。
通过深度学习算法和大数据分析，系统可以准确地识别各种违法行为，如闯红灯、逆行、超速等。
2. 实时监控电子警察系统能够实时监控交通违法行为，及时发现和记录违法行为。
一旦发现违法行为，系统会立即进行图像捕捉和数据记录，并将相关信息传输到交通管理部门的服务器。
3. 多通道支持电子警察系统支持多通道同时监控，可以同时监控多个交通路口或道路段。
每个通道都配备独立的摄像头和数据处理设备，可以独立进行图像捕捉、违法行为识别和数据存储。
4. 数据分析与报表生成电子警察系统具备强大的数据分析和报表生成功能。
系统可以对存储的数据进行统计和分析，生成各种报表和图表，为交通管理部门提供决策支持和工作评估。
电子警察采购需求及技术要求

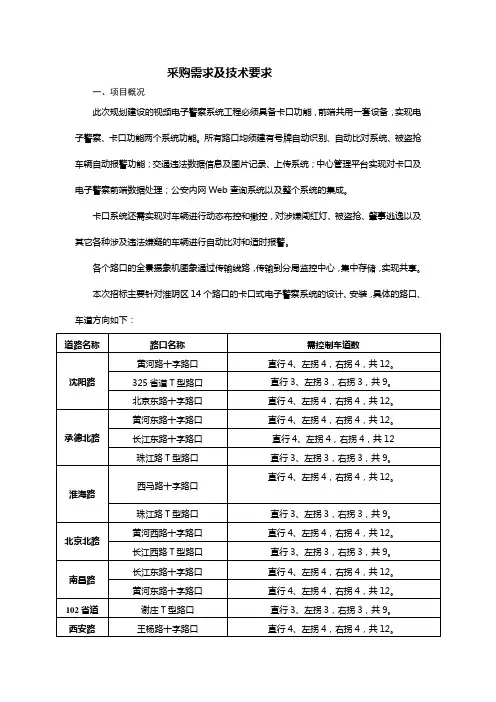

采购需求及技术要求一、项目概况此次规划建设的视频电子警察系统工程必须具备卡口功能，前端共用一套设备，实现电子警察、卡口功能两个系统功能。
所有路口均须建有号牌自动识别、自动比对系统、被盗抢车辆自动报警功能；交通违法数据信息及图片记录、上传系统；中心管理平台实现对卡口及电子警察前端数据处理；公安内网Web查询系统以及整个系统的集成。
卡口系统还需实现对车辆进行动态布控和撤控，对涉嫌闯红灯、被盗抢、肇事逃逸以及其它各种涉及违法嫌疑的车辆进行自动比对和适时报警。
各个路口的全景摄象机图象通过传输线路，传输到分局监控中心，集中存储，实现共享。
本次招标主要针对淮阴区14个路口的卡口式电子警察系统的设计、安装，具体的路口、车道方向如下：（电子警察控制直行和左拐，卡口功能抓拍所有车道，渔沟、徐溜卡口已经招标，作为第二批建设项目，公司中标后加入总合同中，一并建设）该工程项目内容包括详细的技术方案设计；安装、施工设计（包括图纸设计）；设备的运输、安装、调试；系统试运行；竣工测试；技术培训和售后服务计划。
设备的运输、安装、调试；施工设计及图纸；基础施工；系统试运行均由中标方负责。
招标方提供：前端设备220v交流电源，前端立杆基础架设的施工许可证，前端至监控中心的传输通道。
二、设计方案1、总体设计原则必须符合有关国际通用标准、协议和规范，国家和部颁标准及规定的要求。
要从技术和机制上保证信息共享和综合利用，电子警察系统的操作平台、数据格式、通讯接口与协议等应是开放的，可实现互联互通并支持二次开发或功能调整，保证系统具有良好的可靠性、可扩展性和可维护性，同时要充分发挥现有资源的作用。
2、系统主要功能2.1、信息采集功能。
能对过往所有车辆信息进行自动采集。
自动采集信息主要是机动车，对采集的信息要符合金盾工程有关数据规范。
对机动车号牌抓拍、识别、存储。
系统能自动将拍摄的图像进行存储，图片要求采用JPEG格式进行保存，分辨率为320*240，文件大小不超过100KB，保存时间不低于30天。
卡口型电子警察系统及关键技术
浅析卡口型电子警察系统及关键技术摘要：卡口型电子警察系统同时具备电子警察、治安卡口、电视监控三个系统的功能；系统建成后，对于改善相应路口及路段的车辆通行秩序、打击被盗抢和黑名单机动车犯罪、查缉交通肇事逃逸案件、分析道路交通状况、加强周边地区的治安防范起到积极的作用。
本文主要介绍了卡口型电子警察系统的体系结构、主要功能以及在实现过程中的一些关键技术。
关键词：卡口；电子警察；图像识别；黑名单；报警1.概述随着当前社会的发展和科学技术的进步，生产水平日益提高，高科技信息技术得到广泛的应用，监控技术随着计算机技术、通信技术、控制技术和多媒体技术进步和互相渗透也迅速发展起来的。
杰瑞电子公司率先开发出了卡口型电子警察系统。
为创建平安城市、整治超速、闯红灯、打击肇事逃逸、侦破机动车盗抢以及其它涉车案件等提供准确的证据。
2.体系结构2.1系统结构卡口型电子警察系统结构上可以分为三个层次，分别为路口图像采集层、网络通信层、中心管理层。
2.1.1中心管理层通过网络回传至中心的全景视频图像经网络共享，一路输出至矩阵主机，用于在大屏或电视墙显示；一路输出至硬盘录像机，用于录像；一路输出至视频服务器，用于实时视频网络发布。
通过网络回传至中心的电子警察图片，经图像识别软件筛选后自动录入到电子警察数据库，由车辆违法处理系统做进一步的处理。
2.1.2网络通信层网络通信层主要由光端机、编解码器、光纤链路构成，负责将路口四路全景视频图像、电子警察图片、卡口图片实时回传至中心。
2.1.3路口图像采集层路口图像采集层主要包括车辆检测单元、红灯信号检测单元、摄像机单元、照明单元以及抓拍主机单元。
2.2系统组成卡口型电子警察系统主要由下述九个部分组成，分别为车辆检测模块、图像采集模块、网络通讯模块、图像识别模块、比对报警模块、录像模块、综合管理模块、远程管理模块、软件自动升级模块。
2.2.1车辆检测模块目前主要有地感线圈、视频、雷达、超声波等几种车辆检测方式。
电子警察系统设备清单和技术要求
电子警察系统设备清单及技术要求一、设备清单二、交通违法抓拍设施采购系统建设要求1.1系统要求要求采用高清纯视频方式进行闯红灯抓拍，前端嵌入式工控机进行视频检测。
1.1.1闯红灯抓拍功能利用视频检测与车辆行为分析技术，在各种环境下对监控区域内行驶的车辆进行检测，对违法车辆进行有效捕获；一旦有违法车辆通过，视频检测器立即对目标车辆进行抓拍，捕获三张以上不同位置的图像反映机动车闯红灯违法过程：抓拍图像要符合《中华人民共和国公共安全行业标准〈闯红灯电子警察系统通用技术条件〉》GA/T496-2009标准，不会因间距太大影响对违法机动车辆进行违法认定。
图片格式采用JPEG格式，JPEG图片编码符合ISO/IEC15444:2000的要求。
在任何情况下抓拍图片能同时清晰辨别违法车辆类型、车身颜色、红灯信号、车牌号码和颜色，清晰反映驾驶员及车辆基本特征；不会出现因红灯信号泛白、光晕等颜色失真而影响人工对红灯信号的判断。
图片合成时，不会出现原始图片遗漏、错位等情形，避免交通管理部门执法过程中出现争议。
此外，系统可以灵活配置输出图片的组合方式及叠加内容，包括时间，地点，行驶方向，车道号，红灯开始时间/结束时间，违法类型、车牌号码及颜色。
1.1.2绿灯卡口功能系统能够捕获所有时间经过被监控车道的车辆图像，包括黄灯、绿灯（正常行驶）期间通过的车辆，并自动记录车辆图片及通行信息，同时自动识别车牌号码并上传至指挥中心。
通过车辆车速要求不超过160km/h。
图片由两张图片合成，左侧为全景图片，右侧为车牌局部放大图片；图片上可根据实际需要进行信息叠加：通行时间，车辆类型，车道号,车速，红(绿)灯开始和结束，路口名称，路口方向。
1.1.3多种违法行为记录功能系统可实现多种行为的违法抓拍，包括逆行、违法变道、违法压线、不按规定车道行驶、超速抓拍，功能项可选。
1.1.4逆行抓拍系统可以智能判断车辆行驶方向，对违法逆行车辆抓拍记录两个位置的通行信息，清晰反映机动车违法过程，且至少一张位置的图像能清淅辩别车辆号牌、车辆特征等信息。
交通电子警察设备升级改造技术方案
设备配置清单及参数说明
高清摄像机
补光灯
支持高清视频拍摄，具备低照度、高灵敏 度等特性，确保在各种环境下都能捕捉到 清晰的违法证据。
采用高亮度、长寿命的LED补光灯，确保在 夜间或光线不足的情况下仍能拍摄到清晰 的照片。
雷达测速仪
数据处理服务器
具备高精度、高稳定性的雷达测速功能， 能够准确测量车辆速度，为超速违法行为 的判定提供可靠依据。
不断优化升级方案
根据用户反馈和市场需求，不断优化设备升级改造方案，提高设 备的性能和稳定性。
加强技术创新和研发
加大技术创新和研发投入，推动交通电子警察设备的不断升级和 更新换代。
成本预算与效益分
06
析
成本预算
设备购置费用
包括新型电子警察设备、配套 硬件设施的采购费用。
安装与调试费用
涵盖设备安装、系统调试及优 化等所需的人工和技术支持费 用。
实施培训并跟踪效果
组织专业讲师团队进行授课，采用理论讲解、案例分析、实践操作等多种方式， 确保培训效果。同时，通过考试、实操评估等方式对培训效果进行跟踪和评估。
后期维护服务体系构建和运作机制
构建完善的维护服务体系
建立专业的维护服务团队，制定标准化的维护服务流程，确保设 备在升级改造后能够得到及时、有效的维护。
资源配置计划
根据施工流程和时间节点，合理调 配人力、物力、财力等资源，保障 施工顺利进行。
质量保障措施和验收标准制定
质量保障措施
建立严格的质量管理体系，制定 质量控制标准和检验方法，加强
施工现场质量监督和检查。
验收标准制定
依据国家相关标准和规范，结合 工程实际情况，制定详细的验收 标准和程序，确保工程质量符合
海康电子警察主要材料
3、 配置≥16路交通灯信号状态指示灯；
4、 ★RS485输出接口≥6路； （公安部检验报告
证明）
5、 +5VDC输出接口≥1个； 6、 ★检测信号灯电压范围：AC 110V～270V；
台
