SOLIDWORKS尺寸标注
solidworks 尺寸标注种类 -回复

solidworks 尺寸标注种类-回复SolidWorks是一款流行的三维计算机辅助设计(CAD)软件,广泛应用于工程、制造和设计领域。
在SolidWorks中,尺寸标注是一个非常重要的功能,用于指定和描述三维模型中的尺寸和几何特性。
本文将详细介绍SolidWorks中的尺寸标注种类,以帮助读者更好地了解和使用这些功能。
首先,我们要知道,在SolidWorks中,尺寸标注是通过给模型的线、面、孔等部分添加尺寸文字标注来表示物体的尺寸和形状。
通过使用不同的尺寸标注种类,我们可以灵活地根据具体需求对模型进行详细的描述和测量。
1. 基本尺寸标注(General Dimension):这是SolidWorks中最基本的尺寸标注,用于指定实体的尺寸。
它可以应用于直线、圆、圆弧或曲线等各种实体形状。
在选择基本尺寸标注时,我们需要选择一个实体或面,并指定两个参考点来确定标注的位置。
2. 直线尺寸标注(Linear Dimension):这种尺寸标注用于测量和标注直线的长度。
我们可以选择两个直线端点来确定标注的位置,并自动计算它们之间的距离。
3. 角度尺寸标注(Angular Dimension):这种尺寸标注用于测量和标注两个直线、曲线或圆弧之间的夹角。
我们可以选择这些实体的交点来确定标注的位置,并自动计算它们之间的夹角。
4. 圆弧尺寸标注(Arc Length Dimension):这种尺寸标注用于测量和标注圆弧的长度。
我们可以选择圆弧的两个端点和一个圆心来确定标注的位置,并自动计算圆弧的周长。
5. 半径尺寸标注(Radius Dimension):这种尺寸标注用于测量和标注圆或圆弧的半径。
我们可以选择圆弧的圆心和圆弧上的一点来确定标注的位置,并自动计算圆弧的半径。
6. 直径尺寸标注(Diameter Dimension):这种尺寸标注用于测量和标注圆或圆弧的直径。
我们可以选择圆弧的两个端点来确定标注的位置,并自动计算两个端点之间的距离。

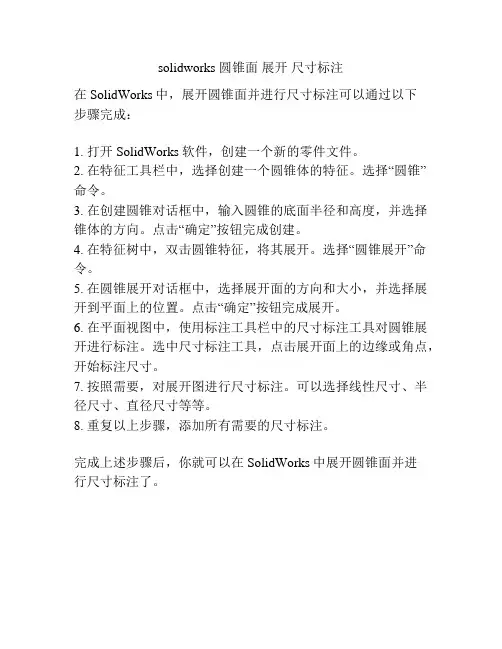

solidworks 圆锥面 展开 尺寸标注

solidworks 圆锥面展开尺寸标注
在SolidWorks中,展开圆锥面并进行尺寸标注可以通过以下
步骤完成:
1. 打开SolidWorks软件,创建一个新的零件文件。
2. 在特征工具栏中,选择创建一个圆锥体的特征。
选择“圆锥”命令。
3. 在创建圆锥对话框中,输入圆锥的底面半径和高度,并选择锥体的方向。
点击“确定”按钮完成创建。
4. 在特征树中,双击圆锥特征,将其展开。
选择“圆锥展开”命令。
5. 在圆锥展开对话框中,选择展开面的方向和大小,并选择展开到平面上的位置。
点击“确定”按钮完成展开。
6. 在平面视图中,使用标注工具栏中的尺寸标注工具对圆锥展开进行标注。
选中尺寸标注工具,点击展开面上的边缘或角点,开始标注尺寸。
7. 按照需要,对展开图进行尺寸标注。
可以选择线性尺寸、半径尺寸、直径尺寸等等。
8. 重复以上步骤,添加所有需要的尺寸标注。
完成上述步骤后,你就可以在SolidWorks中展开圆锥面并进
行尺寸标注了。
solidworks圆角处标尺寸

solidworks圆角处标尺寸在使用SolidWorks进行设计时,为了准确描述实体零件的形状和尺寸,需要对圆角进行标注和尺寸设置。
下面为您提供SolidWorks中圆角处标尺寸的相关参考内容。
1. 直径和半径标注:在标注直径和半径时,可以使用以下关键字和约定进行描述:a) 直径标注:使用关键字"DIA"表示直径,后跟数值,表示直径的尺寸值。
例如,"DIA 10"表示直径为10mm。
b) 半径标注:使用关键字"R"表示半径,后跟数值,表示半径的尺寸值。
例如,"R5"表示半径为5mm。
2. 角度标注:在标注圆角处的角度时,可以使用以下关键字和约定进行描述:a) 使用关键字"∠"表示角度,后跟数值,表示角度的度数值。
例如,"∠45"表示角度为45度。
b) 若圆角为180度,可以使用关键字"⌒"表示,并在旁边标注圆弧的半径值。
例如,"⌒R8"表示圆弧半径为8mm的180度圆角。
3. 圆角半径的尺寸约定:在标注圆角处的半径时,可以使用以下约定进行描述:a) 圆角为完整圆弧:使用关键字"R"或"⌀"表示半径,后跟数值,表示圆角的半径尺寸值。
例如,"R10"或"⌀10"表示圆角半径为10mm。
b) 圆角为不完整圆弧(弧段):使用关键字"R"表示开始半径,后跟"-"表示连接符,然后再后跟结束半径值。
例如,"R5-10"表示开始半径为5mm,结束半径为10mm的圆角。
4. 多个圆角标注:如果需要标注多个圆角,可以根据需要将上述关键字和约定进行组合使用。
例如,"DIA 20, R8, ∠30"表示直径为20mm、半径为8mm和角度为30度的圆角。
solidworks尺寸标注显示的数值

一、概述二、solidworks尺寸标注概述三、solidworks尺寸标注的作用四、solidworks尺寸标注显示的数值4.1 整数尺寸显示4.2 小数尺寸显示4.3 英制和公制的显示五、solidworks尺寸标注显示数值的更改方法5.1 默认数值格式更改5.2 单个尺寸数值更改5.3 批量数值更改六、solidworks尺寸标注常见问题及解决方法6.1 数值显示不准确6.2 数值显示不清晰6.3 数值符号错误七、结论一、概述Solidworks是一款领先的三维CAD软件,广泛应用于机械、电子、汽车等各个行业。
在使用solidworks进行建模和设计时,尺寸标注是非常重要的一环。
本文将重点探讨solidworks尺寸标注显示的数值。
二、solidworks尺寸标注概述在solidworks中,尺寸标注是为了规范模型的尺寸大小,方便制造和工程部门参考和生产而添加的一种标注。
它可以显示模型中各个部件的尺寸大小,包括长度、宽度、高度、直径等。
三、solidworks尺寸标注的作用尺寸标注的作用是方便工程师、设计师和制造人员准确地理解模型的尺寸,为后续的加工制造提供便利。
也可以帮助设计师更好地进行设计和修改模型。
四、solidworks尺寸标注显示的数值在solidworks中,尺寸标注显示的数值有以下几种情况:4.1 整数尺寸显示当尺寸是整数时,显示的数值为整数,例如10、20、30等。
4.2 小数尺寸显示当尺寸是小数时,显示的数值为小数,例如10.5、20.75、30.25等。
4.3 英制和公制的显示Solidworks支持英制和公制的显示,在设置中可以进行切换。
五、solidworks尺寸标注显示数值的更改方法在solidworks中,可以通过以下几种方式对尺寸标注显示的数值进行更改:5.1 默认数值格式更改在solidworks的设置中,可以更改默认的数值格式,包括小数位数、符号样式等。
5.2 单个尺寸数值更改在进行尺寸标注时,可以手动修改单个尺寸的显示数值,在标注属性中进行设置即可。
solidworks尺寸标注方法

solidworks尺寸标注方法
在SolidWorks中进行尺寸标注的方法主要有以下几种:
1. 自动标注尺寸:首先在设计模型时放置好尺寸位置,然后在工程图界面中插入视图,选择注解→模型项目,在模型项目界面选择对应的视图和需要注解的信息,最后点击确定,即可自动标注尺寸。
2. 控制显示类型:如果想控制单个尺寸在工程图中是否显示,可以在三维模型的尺寸对话框中进行设置。
此外,还可以通过属性面板来控制显示类型。
3. 调整智能尺寸:当点击一个智能尺寸时,它可以重新选择附着的边线、反转箭头和调整尺寸显示位置。
这提供了对尺寸标注的更多控制。
4. 手动标注:使用“草图”工具栏中的“智能尺寸”按钮进行手动标注。
将光标放到要标注的直线上,单击后标注尺寸线出现并随着光标移动,将尺寸线移动到适当的位置后单击即可固定下来。
如果需要修改尺寸值,可以双击尺寸值打开“修改”对话框进行修改。
Solidworks模板图纸格式和尺寸标注

精品文档
1
第1部分 Solidworks工程图模板 和图纸格式
1. 何谓图纸格式、何谓模板 图纸格式:确定图幅大小、标题栏样式 模板:确定字体、线条等文档属性 2.新模板和图纸格式的特点
⑴符合国标的要求
精品文档
2
⑵自动填写标题栏 ⑶一键生成明细栏 ⑷文档属性已全部设好使用方便
精品文档
9
二. 零件的尺寸标注
零件图中,视图表达零件的形状、尺寸反映零件的 实际大小。
零件尺寸标注的基本要求是:
① 正确 ——尺寸标注要符合国家标准的相关规定
② 完整 ——注全制造零件所需的全部尺寸,不遗漏、不重复
③ 清晰 ——尺寸布置整齐清晰,便于看图
a 特征原则 b 集中原则 c 整齐原则 d 文字说明原则
基准可以是物体的底面、端面、对称面、轴线、圆心(点)等。
精品文档
23
根据基准的作用,可分为设计基准和工艺基准两类。
① 设计基准
用以确定零件在部件中的位置所选定的基准。 如图所示的轴承座,轴通常由两个轴承座支承,必须保证两个轴孔在 同一轴线上。因此,轴承孔的定位尺寸应以底面B为基准。 底板上两孔的定位尺寸,长度方向以底板的对称平面C为基准,以保 证两孔之间的距离及对轴孔的对称关系。 底面B、对称面C、后端面D均为满足设计要求的基准,是设计基准。
• 当圆弧的半径过大或在图纸范围 内无法标出其位置时,按图(a)的 形式标注;
• 若不需要标出其圆心位置时, 可按图(b)的形式标注。
精品文档
16
④ 球面的径向尺寸
• 在符号“Ø ”或“R”前再加注符号 “S”。
• 对于螺钉、铆钉的头部,轴的端部等,在不致引起误解 得情况下可省略“S”。
Solidworks 尺寸标注

⑵ 应标注在投影为圆弧的视图上。 R10 错误 R10
⑶ 标注球面半径时,应在符号R前加注 符号S。
⑶直径可以注在圆视图上也可以注在非圆 视图上,根据情况确定;半径尺寸必须注 在投影是圆弧处。
⒋ 狭小部位尺寸
7.2 组合体的尺寸标注方法
一、基本方法──形体分析法
将组合体分解为若干个基本体和简单 体,在形体分析的基础上标注三类尺寸。 ⑴ 定形尺寸确定各基本体形状和大小的尺寸。 ⑵ 定位尺寸确定各基本体之间相对位置的尺寸。
尺寸界线由图形的轮廓线、轴线或对称中 心线引出,也可以利用轮廓线、轴线或对 称中心线作尺寸界线。
64 20
轴线
45
轮廓线
80 100
48 68
尺寸线注法
尺寸线不能和任何线相交
多余标注
一般数字应注在尺寸线的上方,也可注在尺 寸线的中断处。
水平方向 字头向上 数字在尺寸线上 340 Ф 19 0 340 Ф 19 0 数字在尺寸线中断处
30
45° 30
50
4×12 16 90
180 长度基准
形体分析。 逐个标注基本形体的定 形定位尺寸。 标注总体尺寸。
110
宽度基准
90
55
A-A
B-B
高度基准 长度基准
R
B
A A
宽度基准 注圆筒尺寸 注侧板尺寸 注总体尺寸 检查、 调整 寸 注底板尺
A
4×
合理: 标注的尺寸要符合设计要求及工 线
尺寸数字 1 6 尺寸界线 尺寸线 35 平行
⒉ 尺寸线
⒊ 尺寸数字
1.5×45° 1.5×45° 10 20
数字高度3.5毫米
solidworks尺寸标注技巧

solidworks尺寸标注技巧Solidworks是一种常用的三维建模软件,用于设计和制造各种产品。
在使用Solidworks进行建模时,尺寸标注是非常重要的一步,它能够准确地表达设计意图,方便后续的加工和制造。
以下是一些Solidworks尺寸标注的技巧。
1. 使用合适的标注工具Solidworks提供了多种尺寸标注工具,如直线标注、径向标注、角度标注等。
根据具体的设计要求,选择合适的标注工具进行标注,能够使标注更加准确和清晰。
2. 标注尺寸的顺序在进行尺寸标注时,应该按照一定的顺序进行。
一般而言,可以按照从大到小的顺序进行标注,这样能够更好地体现设计的层次和重要性。
3. 使用标注控制器Solidworks的标注控制器可以帮助用户更加方便地控制标注的位置和样式。
通过调整标注控制器的参数,可以实现标注的自动调整和对齐,提高标注的准确性和美观性。
4. 标注对称尺寸在设计中,很多部件都具有对称性,这时可以使用对称标注工具进行标注。
通过对称标注,可以简化标注的过程,提高标注的一致性和准确性。
5. 标注公差在进行尺寸标注时,还应该考虑到公差的要求。
通过在标注中添加公差信息,可以清楚地表达设计需要满足的尺寸要求,有助于后续的加工和检验。
6. 使用图层控制标注的显示在进行尺寸标注时,可以使用图层功能来控制标注的显示。
通过将标注放置在单独的图层上,并设置图层的可见性,可以方便地控制标注的显示和隐藏,提高图纸的可读性。
7. 标注与模型的关联在Solidworks中,标注是与模型关联的,这意味着当模型发生变化时,标注会自动更新。
因此,在进行尺寸标注时,应该确保标注与模型的关联正确,以便在后续的设计变更中保持标注的准确性。
8. 使用断尺寸标注在某些情况下,部件的尺寸可能无法直接测量,这时可以使用断尺寸标注。
断尺寸标注通过已知的尺寸来间接标注其他尺寸,可以解决一些难以测量的尺寸标注问题。
9. 标注与注释的结合除了尺寸标注外,还可以结合注释来更详细地表达设计意图。
solidworks 尺寸标注种类

SolidWorks是一款广泛应用于工程设计和制造领域的计算机辅助设计(CAD)软件。
在使用SolidWorks进行零件设计时,尺寸标注是非常重要的一项工作,它能够直观地展示零件的尺寸信息,便于制造和装配。
在SolidWorks中,有多种不同的尺寸标注种类,每种种类都有其适用的场景和特点。
本文将对SolidWorks中常用的尺寸标注种类进行详细介绍。
1. 基本尺寸标注基本尺寸标注是最常见、最基础的尺寸标注种类。
它用于标注零件的基本尺寸,如长度、宽度、高度等。
在SolidWorks中,可以通过简单的操作快速添加基本尺寸标注,使得零件的尺寸信息一目了然。
基本尺寸标注能够直观地展示出零件的尺寸大小,对于制造人员和工程师来说非常便利。
2. 极限尺寸标注极限尺寸标注也是一种常见的尺寸标注种类。
它用于标注零件的极限尺寸,即最大尺寸和最小尺寸。
在制造和装配过程中,极限尺寸标注能够直接指导制造人员进行加工和装配,并确保零件的质量和性能。
在SolidWorks中,可以通过简单的操作为零件添加极限尺寸标注,使得零件的尺寸极限清晰可见。
3. 联合尺寸标注联合尺寸标注是一种特殊的尺寸标注种类。
它用于标注多个零件之间的相对位置和尺寸关系,通常用于装配过程中。
在SolidWorks中,可以通过简单的操作为装配体添加联合尺寸标注,使得装配关系清晰可见。
联合尺寸标注能够帮助工程师和制造人员快速理解零件之间的相对位置和尺寸关系,有利于装配过程的顺利进行。
4. 几何尺寸标注几何尺寸标注是一种专门用于标注几何要素尺寸的尺寸标注种类。
它包括直径、半径、角度、圆周长等几何要素的尺寸标注。
在SolidWorks中,可以通过简单的操作为几何要素添加几何尺寸标注,使得几何要素的尺寸清晰可见。
几何尺寸标注能够帮助工程师快速理解几何要素的尺寸特征,有利于设计和制造过程的顺利进行。
5. 法线尺寸标注法线尺寸标注是一种用于标注零件表面法线方向的尺寸标注种类。
Solidworks模板图纸格式和尺寸标注

7
第2部分 零件图、装配图 的尺寸标注
8
一.尺寸标注 基本规则
⑴ 机件的真实大小以图上所注尺寸数值为依据,与图形的大 小无关。 ⑵ 图样中所标注的尺寸,为该机件的最后完工尺寸。 ⑶ 机件的每一尺寸,一般只标注一次,并应标注在反映该结 构最清晰的图形上 ⑷ 图样中的尺寸,以mm为单位。
9
二. 零件的尺寸标注
总装图的技术要求
1.未注公差(如有必要); 2.触头参数 开距:>4mm 超程:1.0~1.5mm 终压力:5±0.5N 3.铆接(焊接)要求; 4.点止动胶的要求; 5.产品标志按0YJ.590.000移印; 6.产品技术条件按 Q/YJ29-2003(或GB)。
6
4 注意事项
为了保证规范和统一,不要自行更改图 纸模板和格式。 只限公司内部使用。
ห้องสมุดไป่ตู้
3
⑵图纸中的技术要求 a 位置: 图纸右上角 b 技术要求的书写顺序 c 举例 可以做成“块”备用
4
技术要求的示例
冲压件技术要求
1.未注公差按GB/T15055-f; 2.未注落料圆角R1; 3.未注弯曲内圆角R1: 4.冲压按0YJ.599.002; 5.热处理要求; 6.表面处理要求; 7.其它。
⑸ 毛坯面的尺寸标注
标注铸造零件上毛坯面的尺寸时, 在同一方向上,最好只有一个毛坯面 以加工面定位(图中右下角处尺寸8 ), 其余毛坯面只与毛坯面有尺寸联系 (图中尺寸38、8、8、18等) 。
正确
错误
27
3. 零件上常见结构的尺寸标注
⑴ 典型结构的尺寸标注
28
⑵ 各类孔可采用旁注和符号相结合的方法标注
36
6 尺寸公差的选择和标注
solidworks极限尺寸标注

SolidWorks是一种用于三维建模和计算机辅助设计 (CAD) 的软件。
在使用SolidWorks进行设计时,对于零件的尺寸标注是非常重要的,特别是在需要满足严格要求的工程项目中。
本文将介绍SolidWorks中极限尺寸标注的相关知识和技巧。
一、极限尺寸标注的概念和作用极限尺寸标注是指在制图中标注零件的最大或最小尺寸,以确保零件可以正确安装和使用。
在SolidWorks中,极限尺寸标注可以帮助工程师更好地理解设计需求,以及在制造和装配过程中确保零件的质量和性能。
二、SolidWorks中的极限尺寸标注功能在SolidWorks中,可以通过以下步骤实现极限尺寸标注:1. 选择“注释”工具栏中的“标注”选项;2. 在绘图中选择需要标注的尺寸;3. 在出现的标注框中选择“极限值”选项,即可添加极限尺寸标注。
三、极限尺寸标注的注意事项在添加极限尺寸标注时,需要注意以下几点:1. 确保标注的准确性:极限尺寸标注应当准确反映设计要求,避免出现误导或错误的标注;2. 注明标准和公差:在添加极限尺寸标注时,应注明所参照的标准和公差要求,以便生产和检验人员能够正确理解和执行;3. 避免重复标注:在给零件添加极限尺寸标注时,应避免重复标注同一尺寸的最大或最小值,以免混淆和增加不必要的阅读负担。
四、极限尺寸标注的优势和应用价值极限尺寸标注在SolidWorks中有着重要的优势和应用价值:1. 提高设计准确性:通过使用极限尺寸标注,可以更准确地交流和记录设计要求,避免因理解误差或错漏标注而导致的问题;2. 优化制造和装配过程:极限尺寸标注可以帮助制造和装配人员更好地理解设计意图,提高工作效率和准确性;3. 改善质量控制:极限尺寸标注可以作为质量控制和检验的重要依据,确保零件符合设计要求和标准。
五、结语极限尺寸标注是SolidWorks中重要的标注功能之一,对于确保零件质量和性能具有重要作用。
在使用SolidWorks进行设计时,工程师应当充分利用极限尺寸标注,以提高设计准确性和工作效率,确保设计满足要求和标准。
solidworks技巧交点尺寸标注及圆弧顶点尺寸标注

solidworks技巧交点尺寸标注及圆弧顶点尺寸标注SolidWorks技巧:交点尺寸标注及圆弧顶点尺寸标注1. 引言在SolidWorks中,进行CAD建模是一项复杂而又关键的工作。
特别是在进行工程设计时,精确的尺寸标注是至关重要的一步,它直接影响到产品的质量和性能。
本文将重点介绍SolidWorks中的交点尺寸标注及圆弧顶点尺寸标注的技巧,帮助读者更好地应用这些功能进行CAD建模。
2. 交点尺寸标注在实际工程设计中,很多零件在交点处都需要进行尺寸的标注,以确保零件能够准确组装。
在SolidWorks中,进行交点尺寸标注可以通过以下几个步骤来实现:2.1 选择“Smart Dimension”工具在进行建模时,选中需要进行交点尺寸标注的两个交点,然后选择“Smart Dimension”工具。
2.2 添加尺寸标注在选中交点后,鼠标移动到两个交点之间,会出现尺寸标注的提示。
点击后,即可在交点处添加尺寸标注。
2.3 尺寸标注设置在添加尺寸标注后,可以根据需要进行尺寸标注的调整,如尺寸的显示样式、字体大小等。
3. 圆弧顶点尺寸标注除了交点尺寸标注外,在SolidWorks中进行圆弧顶点的尺寸标注也是非常常见的需求。
以下是在SolidWorks中进行圆弧顶点尺寸标注的步骤:3.1 选择“Smart Dimension”工具在建模时,选中需要进行圆弧顶点尺寸标注的圆弧,然后选择“Smart Dimension”工具。
3.2 添加尺寸标注选中圆弧顶点后,移动鼠标至所选择的圆弧上方,点击后即可添加圆弧顶点的尺寸标注。
3.3 尺寸标注设置在添加尺寸标注后,同样可以根据需要进行尺寸标注的调整,确保尺寸标注的清晰和准确。
总结回顾通过本文的介绍,读者可以更深入地了解SolidWorks中交点尺寸标注及圆弧顶点尺寸标注的技巧和方法。
在工程设计中,准确的尺寸标注是确保产品质量和性能的重要步骤,因此要特别注意标注的准确性和清晰度。
SolidWorks工程图尺寸与注解

尺寸标注技巧
2.角度标注
角度尺寸为水平书写,可预设文本位置
尺寸标注技巧
2.角度标注 小空间引出注法
尺寸标注技巧
3. 弧长注法 依次选择弧的两端点(1、2)和弧本身(3), 然后引出
尺寸标注技巧
4. 倒角注法 可预设文字格式和文本位置,标注 时必须进行调整
尺寸标注技巧
4. 倒角注法 手动标注及调整
图纸格式模板设置
图纸格式模板后缀为*.slddrt 图纸格式模板主要包含内容:
• 图纸大小信息及初始绘图比例; • 所有预置绘图元素,如图框草图、文字注解等。 ★ 图纸格式模板本质与块功能相似,可以存储任意预先绘制的元 素,因此可作为底稿(draft)看待。与块功能的区别在于可以 实现对图纸大小的控制。 ★ 图纸格式模板中的元素若制作时与格式模板进行了链接,则会 套用当前模板的设置。
基本作图
目标:掌握在脱离三维模型的情况下利用草图工具绘 制工程图的方法,熟悉草图及注解工具的使用及设置 方法
基本作图
基于三维模型绘制
直接利用草图工具绘制
草图绘制技巧
点 点 面内 直线 空间 直线 圆弧 曲线 空间 平面 自身 关系
重合 水平 竖直 中点 重合
SW草图几何关系的定义(固定关系除外)
全局线型、线粗设置
• 线型设置 (0.35mm组别,粗0.35mm,中0.25mm,细0.18mm):
类型(全部为平端线) 可见边线 隐藏边线 草图曲线
构造
双点划线 实线
线粗 粗 细 按实际
细 细
全局线型、线粗设置
注意:
系统将断面线视为可见边线 (粗),需要手动调整为细线 (中心剖为点划线)
图纸格式模板设置
图纸格式模板实践:绘制一张A3标准图纸
solidworks 点与点尺寸标注

solidworks 点与点尺寸标注
Solidworks是一款强大的三维CAD软件,能帮助用户快速地创建机器零件的设计图。
点与点尺寸标注是Solidworks中非常常见的标注方法,可以为设计人员提供准确的尺寸信息,帮助他们了解模型的几何结构和大小。
在本文中,我们将为您介绍如何在Solidworks中使用点与点尺寸标注。
一、打开Solidworks软件,在左侧的工具栏中选择“标注”工具。
点击“标注”按钮,然后选择“点与点尺寸标注”。
二、在设计区域中选择需要标注的两个点。
为此,您可以使用线段工具来画出两件事物之间的距离,然后将鼠标放在线段的一端,并单击鼠标左键。
在弹出的菜单中选择“点标注”。
三、重复以上步骤,选择另一端,并再次选择“点标注”。
四、在弹出的对话框中,您可以设置标注的格式和样式。
例如,可以更改字体,颜色和文本大小。
您也可以添加箭头和其他注释以突出显示标注。
完成后,单击“确定”按钮。
五、现在,您已经成功地使用点与点尺寸标注为Solidworks模型添加尺寸信息了。
您可以重复此过程,添加更多的标注以获得完整的设计图。
综上所述,点与点尺寸标注是Solidworks中非常实用的功能,可以帮助用户在快速创建设计图过程中快速添加尺寸信息,提高设计质量和效率。
通过掌握这种标注方法,用户可以更轻松地创建准确的设计,并获得更好的设计结果。
Solidworks_尺寸标注

符号“ ”为埋 头孔,埋头孔的尺 °。 寸为φ10×90 90° 沉 孔 符号“ ”表示 沉孔或锪平 , 此处有 沉孔φ12深4.5。
各类孔的尺寸注法(续)
结构名称 尺 寸 标 注 方 法 说 明 圆锥销孔所标 注的尺寸是所配合 的圆锥销的公称直 径,而不一定是图 样中所画的小径或 大径。
⑶ 总体尺寸 零件长、宽、高三个方向的最大尺寸。
定形尺寸定位尺寸总体尺寸可能重合,这时需 作调整,以免出现多余尺寸。
二、一些常见形体的定形尺寸
表(一)
表(二)
三、一些常见形体的定位尺寸
⑴ ⑵ 高度基准 宽度基准 宽度基准 长度基准 ⑶ 高度基准 长度基准
⑴ 一组孔的定位尺寸 长度基准 ⑵ 圆柱体的定位尺寸 ⑶ 立方体的定位尺寸
7.2 组合体的尺寸标注方法
一、基本方法──形体分析法
将组合体分解为若干个基本体和简单体, 在形体分析的基础上标注三类尺寸。 ⑴ 定形尺寸 确定各基本体形状和大小的尺寸。 ⑵ 定位尺寸 确定各基本体之间相对位置的尺寸。
实质:组合体和基本形体尺寸基准之间的距离。 方法:先选定长、宽、高三个方向的尺寸基准,再标注。 通常以零件的底面、端面、对称面和轴线作为基准。
宽度基准
四、组合体表面具有相贯线和截交线时的尺 寸标注 错误 50 50
20 20 Φ56 20 18
52 Φ56
错误
52
20
不能在截交线上直接标注尺寸。
18
错误
R8
40 40
25
Φ30
Φ30
Φ16
不能在相贯线上直接标注尺寸。
Φ16
solidworks工程图自动标注尺寸

solidworks工程图自动标注尺寸
SW工程图如何将已在草图中标注的尺寸自动显示出来?
操作方法如下:
1,先建立模型,作为示例,下图中模型草图尺寸已全固定。
2,将模型导入工程图(这里省去模型导入到工程图的步骤)。
3,点“插入”菜单(图中红色箭头所指),“模型项目”(图中红框)。
4,在“模型项目”对话框内,用鼠标左键单击下拉黑色三角形(图中红色箭头所指),并用鼠标左键单击“整个模型”(图中红框)。
5,再用鼠标左键单击选取“为工程图标注”图标(图中红框),用鼠标左键单击上方的确定键(图中红色箭头所指)。
6,则视图已标注尺寸,并且这些尺寸是与建模时的草图尺寸一致,对显示出来的尺寸进行筛选,排布好。
这种方法标注出来的尺寸,在工程图中双击某个尺寸值,修改后,
点击“重新建模”,模型按照新值改变。
solidworks倾斜方向尺寸标注

solidworks倾斜方向尺寸标注在SolidWorks中,倾斜方向尺寸标注是一种常用的功能,它可以帮助我们准确地标注倾斜方向的尺寸。
本文将介绍如何在SolidWorks中进行倾斜方向尺寸标注,并提供一些实用的技巧和注意事项。
一、倾斜方向尺寸标注的基本操作步骤1. 打开SolidWorks软件并创建一个新的零件文件。
2. 绘制一个需要进行倾斜方向尺寸标注的图形,可以是线段、矩形、圆等。
3. 选择“标注”工具栏中的“尺寸”命令,或者使用快捷键“D”来进入尺寸标注模式。
4. 在图形上选择需要标注的线段或边界。
5. 在弹出的尺寸标注对话框中,选择“倾斜”选项。
6. 在图形上点击两个需要标注的点,SolidWorks会自动计算出倾斜方向的尺寸,并在图形上进行标注。
7. 根据需要,可以调整标注的位置、字体大小等参数。
8. 完成标注后,保存文件并进行其他操作。
二、倾斜方向尺寸标注的技巧和注意事项1. 在进行倾斜方向尺寸标注时,可以使用“对齐”命令来保持标注的整齐和一致性。
选择需要对齐的标注,然后点击“对齐”命令,选择对齐的参考线或点,SolidWorks会自动调整标注的位置。
2. 如果需要在倾斜方向上标注多个尺寸,可以使用“链式标注”命令。
选择需要标注的线段或边界,然后点击“链式标注”命令,SolidWorks会自动在倾斜方向上标注多个尺寸。
3. 在进行倾斜方向尺寸标注时,可以使用“标注注释”命令来添加额外的文字说明。
选择需要添加注释的标注,然后点击“标注注释”命令,输入文字内容,SolidWorks会将注释添加到标注上。
4. 在进行倾斜方向尺寸标注时,可以使用“标注样式”命令来调整标注的外观。
选择需要调整样式的标注,然后点击“标注样式”命令,选择合适的样式,如箭头样式、字体样式等。
5. 在进行倾斜方向尺寸标注时,需要注意选择合适的标注单位。
在尺寸标注对话框中,可以选择英制或公制单位,并设置精度和小数位数。
