第四章(数字滤波器的原理和设计方法)
数字滤波器的设计与优化方法
数字滤波器的设计与优化方法数字滤波器是一种用于信号处理的重要工具，广泛应用于通信、图像处理、音频处理等领域。
它能够实现对信号的去噪、平滑、提取等功能，可以有效地改善信号的质量和准确性。
在数字滤波器的设计和优化过程中，有多种方法和技巧可以帮助我们获得更好的滤波效果。
一、数字滤波器的基本原理数字滤波器是利用数字信号处理的方法对模拟信号进行滤波处理的一种滤波器。
它可以通过对信号进行采样、量化、数字化等步骤将模拟信号转换为数字信号，并在数字域上进行滤波处理。
数字滤波器通常由滤波器系数和滤波器结构两部分组成。
滤波器系数决定了滤波器的频率响应特性，滤波器结构决定了滤波器的计算复杂度和实现方式。
二、数字滤波器的设计方法1. 滤波器设计的基本流程（1）确定滤波器的性能指标和要求，如截止频率、通带增益、阻带衰减等；（2）选择合适的滤波器类型和结构，如FIR滤波器、IIR滤波器等；（3）设计滤波器的系数，可以通过窗函数法、最小二乘法、频率采样法等方法来实现；（4）验证滤波器的性能指标是否满足要求，可以通过频率响应曲线、时域响应曲线等方式进行。
2. 滤波器设计的常用方法（1）窗函数法：通过在频域上选择合适的窗函数，在时域上将滤波器的频率响应通过傅里叶变换推导出来。
（2）最小二乘法：通过最小化滤波器的输出与期望响应之间的误差，得到最优的滤波器系数。
（3）频率采样法：直接对滤波器的频率响应进行采样，在频域上选取一组离散频率点，并要求滤波器在这些频率点上的响应与期望响应相等。
三、数字滤波器的优化方法数字滤波器的优化方法主要包括滤波器结构的优化和滤波器性能的优化。
1. 滤波器结构的优化滤波器的结构优化是指通过改变滤波器的计算结构和参数，以降低滤波器的计算复杂度和存储需求，提高滤波器的实时性和运行效率。
常见的滤波器结构包括直接型结构、级联型结构、并行型结构等，可以根据具体需求选择合适的结构。
2. 滤波器性能的优化滤波器的性能优化是指通过选择合适的设计方法和参数，以获得更好的滤波效果。
数字信号处理数字滤波器的原理和设计方法
H (e j ) H g ( )e j ( )
第三十四当页前，34共页，一共百16六1页十，一星期页日。。
式中，Hg(ω)称为幅度特性，θ(ω)称为相位特性。注意，这里 Hg(ω) 不 同 于 |H(ejω)|,Hg(ω) 为 ω 的 实 函 数 ， 可 能 取 负 值 ， 而 |H(ejω)|总是正值。H(ejω)线性相位是指θ(ω)是ω的线性函数， 即
y(n)
H(k)
FFT
h(n)
用循环卷积计算线性卷积
第三十三页，共一当前百33页六，共十161一页，页星期。日。
4.线性相位FIR数字滤波器的网络结构
本节主要介绍FIR滤波器具有线性相位的条件及幅度特性
以及零点、网络结构的特点。 1. 线性相位条件
对于长度为N的h(n)，传输函数为
N 1
H (e j ) h(n)e jn
y(n)=ay(n-1)+x(n) 其单位脉冲响应h(n)=anu(n)。
IIR系统的特点：
（1）h(n)为无限长的序列 （2）结构中一般含有反馈环路，为递归结构
（3）系统函数H(z)有a系数
第十二页，共一当前百12页六，共十161一页，页星期。日。
4.3 无限长脉冲响应基本网络结构
1.直接型 对N阶差分方程重写如下：
M
N
y(n)bix(ni)aiy(ni)
i0
i1
第十当前三1页3页，，共共一16百1页六，十星一期页日。。
M
H ( z )
Y (z) X (z)
i0 N
1
bi z i ai z i
i1
M
H 1 ( z ) bi z i , H 2 ( z )
1
数字滤波器的原理和设计方法
� 2. v平面的单位圆内部映射成z平面的单位 圆内部。
� 最简单的映射：把一个LPF变换成另一个 LPF
� 由图可见，除a = 0外，频率标度有明显的扭 曲。
� 如果数字原型低通滤波器的截止频率 θ p ， � 要求的数字低通滤波器的截止频率为ωp， � 则有
实现方法： IIR：N阶IIR，常采用递归结构； FIR： N阶FIR，常采用非递归结构
4.2 IIR数字滤波器的基本网络结构
� 无限脉冲响应（IIR）滤波器有以下特点 � (1)系统的单位脉冲响应是无限长的； � (2)系统函数在有限z平面上有极点存在； � (3)结构上存在着输出到输入的反馈，也就是
� �表示方法：线性差分方程、系统函数、框
图或流图。
N
M
� �差分方程： y(n) = ∑ ak y(n − k) + ∑ bk x(n − k)
k =1
k=0
� �系统函数：
M
∑ H (z) =
bk z −k
k =0
= Y(z)
∑N
1− ak z −k
X (z)
k =1
基本运算的方框图及流图表示图
双线性变换法的频率变换关系
� 如果采用双线性变换法，边界频率要先预畸 变，转换关系为
21 ΩP = T tan( 2 ωP )
21 ΩS = T tan( 2 ωS )
� 双线性变换是一种稳定的变换。
(1)双线性变换是简单映射； (2)双线性变换是稳定的变换；即模拟滤 波器在s平面左半平面的所有极点经映射 后均在z平面的单位园内。
� 例 设IIR数字滤波器的系统函数为
如何设计和实现电子电路的数字滤波器
如何设计和实现电子电路的数字滤波器数字滤波器是电子电路设计中常用的一种模块，它可以去除信号中的不需要的频率分量，同时保留所需的信号频率。
本文将介绍数字滤波器的设计和实现方法。
一、数字滤波器的基本原理数字滤波器可以分为两大类：无限脉冲响应（IIR）滤波器和有限脉冲响应（FIR）滤波器。
IIR滤波器的特点是具有无限长的脉冲响应，可以实现更为复杂的滤波功能；而FIR滤波器的脉冲响应是有限长的，适用于对频率响应要求较为严格的应用场景。
数字滤波器的设计思路是将模拟信号进行采样并转换为离散信号，然后利用差分方程实现各种滤波算法，最后将离散信号再次还原为模拟信号。
常见的离散滤波器有低通、高通、带通和带阻四种类型，根据不同的滤波需求选择合适的类型。
二、数字滤波器的设计步骤1. 确定滤波器类型和滤波需求：根据要滤除或保留的频率范围选择滤波器类型，确定截止频率和带宽等参数。
2. 选择合适的滤波器结构：基于具体需求，选择IIR滤波器还是FIR滤波器。
IIR滤波器通常具有较高的性能和更复杂的结构，而FIR滤波器则适用于对相位响应有严格要求的场景。
3. 设计滤波器的差分方程：根据所选滤波器结构，建立差分方程，包括滤波器阶数、系数等参数。
4. 系统状态空间方程：根据差分方程建立系统状态空间方程，包括状态方程和输出方程。
5. 计算滤波器的系数：根据差分方程或系统状态空间方程，计算滤波器的系数。
可以使用Matlab等专业软件进行系数计算。
6. 系统实现和验证：根据计算得到的系数，使用模拟或数字电路实现滤波器。
通过测试和验证，确保滤波器的性能符合设计要求。
三、数字滤波器的实现方法1. IIR滤波器实现方法：IIR滤波器可以通过模拟滤波器转换实现。
首先，将连续系统的模拟滤波器转换为离散滤波器，这一步通常使用差分方程实现。
然后，利用模拟滤波器设计的频响特性和幅频特性，选择合适的数字滤波器结构。
最后，通过转换函数将连续系统的模拟滤波器转换为数字滤波器。

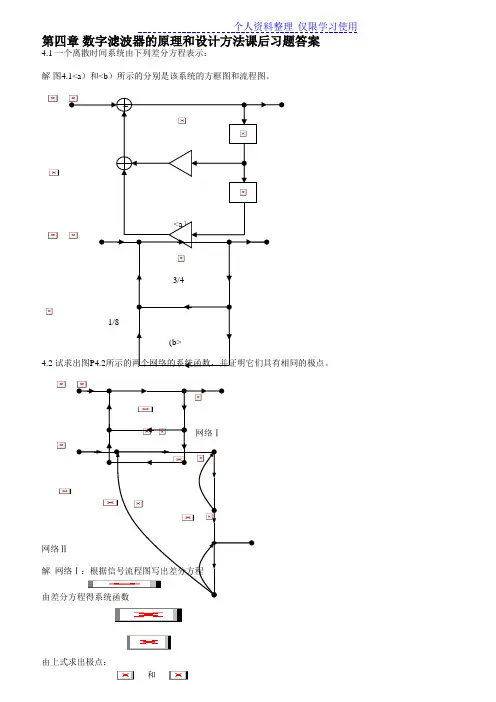

数字滤波器和方案方法答案
根据系统函数或差分方程得到下图所示的直接 型结构的信号流程图。
2
0.8 -1.5
0.8 -2
1.2 -0.5
交换直接 型结构中两个级联系统的次序，并让3个延时器共用，便得到下图所示的直接Ⅱ型结构的信号流程图。
2
-1.5 0.8
-2 0.8
-0.5 1.2
4.5 用级联型和并联型结构实现以下系统函数，每个二阶节都采用直接Ⅱ型结构。
由差分方程得系统函数
由上式求出极点：
和
网络Ⅱ：由图所示的原网络写出以下方程
①
②
由式①得
③
将③代入式②，得
由上式得系统函数
极点 和
可见网络Ⅰ和网络Ⅱ具有相同极点。
4.3 一个因果线性离散系统由下列差分方程描述：
y(n>- y(n-1>+ y(n-2>=x(n>+ x(n-1>
试画出下列形式的信号流程图，对于级联和并联形式只用一阶节。
因为 为整数，所以 应取T的整数陪是值。
4.11 图P4.11表示一数字滤波器的频率响应。
（1）假设它是用冲激响应不变法由一个模拟滤波器的频率响应映射得到的。试用作图的方法求该模拟滤波器的频率响应特性。
（2）假设它是用双线性变换得到的，重做<1）。
1
1/4
0
图P4.11
解
4.12 用冲激不变法设计一个数字巴特沃斯低通滤波器。这个滤波器的幅度响应在通带截止频率 处的衰减不大于0.75dB，在阻带截止频率 处的衰减不小于20dB。
由于阶跃响应 的取样值序列 的Z变换 与冲激响应h(n>的Z变换即系统函数H<z）之间有以下关系
或
第4章5-7 数字滤波器的原理和设计方法
为了减小波纹幅度，一方面可以加大窗的长度N，但效果并不 显著；另一方面可采用不同的窗函数来改善不均匀收敛性。图 4.50所示的是几种常用的窗函数：
它们的定义式和频谱函数分述如下： 1、矩形窗
2、Bartlett窗（三角形窗）
3、汉宁(Hanning)窗(升余弦窗)
或
ห้องสมุดไป่ตู้
利用傅里叶变换的调制特性，即利用 和
图4.53所示的是用这5种窗函数设计的低通FIR数字滤波器的频 率响应特性。窗函数的长度N＝51，理想低通滤波器的截止频 ωc=π/2。 从图中可看出，用矩形窗设计的滤波器的过渡带最窄，但阻带 衰减指标最差，仅有-21dB左右。而用布莱克曼窗设计的阻带衰 减指标最好，可达-74dB，但过渡带最宽，约为矩形窗的3倍。
对比等式两边，有
如果把变量代换的有理函数F(z-1)看成是一个系统函数，那么该系 统的幅频特性曲线在任何ω处恒为1，这样的函数就是全通函数。 任何全通函数都可表示为
其中αk是F(z-1)的极点。为了满足稳定性的要求，必须有|αk|<1。这 样，通过选择适当的N值和αk值，可以得出各种各样的映射。
1)低通→低通的z平面变换
这里用v-1是因为系统函数的标准形 式,一般写成z-1的形式，换到v平面 即是v-1。
频率变换中的变量代换公式必须满足下列条件： (1)F(z-1)必须是z-1的有理函数； (2)v平面的单位圆内部映射到z平面的单位圆内部。
从这些条件出发，我们可推导出频率变换的实用公式。 设v平面单位圆是v=ejθ，z平面单位圆是z=ejω，则
其中 矩形窗ωR(n)的频谱的图形如下 图所示。
ω从-2π/N到-2π/N之间的WR(ω)称 为窗函数的主瓣，主瓣两侧呈衰 减振荡的部分称为旁瓣。
数字滤波器原理
数字滤波器原理数字滤波器是一种用于信号处理的重要工具，它可以对数字信号进行滤波处理，去除噪声和干扰，提取所需的信号成分。
数字滤波器的原理涉及到数字信号处理、频域分析和滤波器设计等多个方面的知识，下面将对数字滤波器的原理进行详细介绍。
首先，我们来了解一下数字滤波器的基本原理。
数字滤波器可以分为时域滤波器和频域滤波器两大类。
时域滤波器是根据信号在时域上的特性进行滤波处理，常见的有移动平均滤波器、中值滤波器等；而频域滤波器则是根据信号在频域上的特性进行滤波处理，常见的有低通滤波器、高通滤波器、带通滤波器等。
不同类型的数字滤波器在处理信号时有着不同的特点和适用范围。
其次，我们需要了解数字滤波器的设计原理。
数字滤波器的设计一般包括滤波器的规格确定、滤波器类型选择、滤波器参数计算等步骤。
在滤波器的规格确定阶段，需要根据实际应用需求确定滤波器的通带、阻带、过渡带等参数；在滤波器类型选择阶段，需要根据信号特性选择合适的滤波器类型；在滤波器参数计算阶段，需要根据具体的设计方法计算滤波器的参数，如截止频率、阶数、增益等。
数字滤波器的设计原理是数字信号处理中的重要内容，设计出满足实际需求的数字滤波器对于信号处理具有重要意义。
接着，我们来讨论数字滤波器的性能评价原理。
数字滤波器的性能评价包括频率响应、相位响应、幅频特性、群延迟等多个方面。
频率响应是指滤波器在频率域上的特性，可以通过频率响应曲线来直观地表示；相位响应是指滤波器对信号相位的影响，对于保持信号相位特性的应用来说，相位响应是非常重要的；幅频特性是指滤波器在不同频率下的幅度变化特性，可以通过幅频特性曲线来表示；群延迟是指滤波器对信号不同频率成分的传输延迟，对于时域要求严格的应用来说，群延迟是一个重要的性能指标。
通过对数字滤波器性能的评价，可以全面了解滤波器的特性，为实际应用提供参考依据。
最后，我们需要了解数字滤波器在实际应用中的原理。
数字滤波器在实际应用中有着广泛的应用，如语音信号处理、图像处理、通信系统、生物医学领域等。
数字滤波器的原理和设计方法
数字滤波器的原理和设计方法数字滤波器是一种用于信号处理的重要工具，其通过对输入信号进行滤波操作，可以去除噪声、改变信号频谱分布等。
本文将介绍数字滤波器的原理和设计方法，以提供对该领域的基本了解。
一、数字滤波器的原理数字滤波器是由数字信号处理器实现的算法，其原理基于离散时间信号的滤波理论。
离散时间信号是在离散时间点处取样得到的信号，而数字滤波器则是对这些取样数据进行加工处理，从而改变信号的频谱特性。
数字滤波器的原理可以分为两大类：时域滤波和频域滤波。
时域滤波器是通过对信号在时间域上的加工处理实现滤波效果，常见的时域滤波器有移动平均滤波器、巴特沃斯滤波器等。
频域滤波器则是通过将信号进行傅里叶变换，将频谱域上不需要的频率成分置零来实现滤波效果。
常见的频域滤波器有低通滤波器、高通滤波器等。
二、数字滤波器的设计方法数字滤波器的设计是指根据特定的滤波要求来确定相应的滤波器参数，以使其能够满足信号处理的需求。
下面介绍几种常见的数字滤波器设计方法。
1. IIR滤波器设计IIR滤波器是指具有无限长单位响应的滤波器，其设计方法主要有两种：一是基于模拟滤波器设计的方法，二是基于数字滤波器变换的方法。
基于模拟滤波器设计的方法使用了模拟滤波器的设计技术，将连续时间滤波器进行离散化处理，得到离散时间IIR滤波器。
而基于数字滤波器变换的方法则直接对数字滤波器进行设计，无需通过模拟滤波器。
2. FIR滤波器设计FIR滤波器是指具有有限长单位响应的滤波器，其设计方法主要有窗函数法、频率采样法和最优化法。
窗函数法通过选择不同的窗函数来实现滤波器的设计，常见的窗函数有矩形窗、汉宁窗、海明窗等。
频率采样法则是基于滤波器在频率域上的采样点来设计滤波器。
最优化法是通过将滤波器设计问题转化为一个最优化问题，使用数学优化算法得到最优解。
3. 自适应滤波器设计自适应滤波器是根据输入信号的统计特性和滤波器自身的适应能力，来实现对输入信号进行滤波的一种方法。
数字滤波器的基本原理
数字滤波器的基本原理数字滤波器是一种信号处理系统，它能够对数字信号进行频率选择性处理，从而实现信号的去噪、平滑、增强等功能。
数字滤波器广泛应用于通信、音频处理、图像处理等领域，是数字信号处理中的重要组成部分。
一、数字滤波器的分类数字滤波器主要分为两大类：时域滤波器和频域滤波器。
时域滤波器是通过对信号的时域波形进行加权求和得到滤波效果，常见的时域滤波器包括移动平均滤波器、中值滤波器等。
而频域滤波器则是通过对信号进行傅里叶变换，对变换后的频谱进行滤波得到滤波效果，常见的频域滤波器包括低通滤波器、高通滤波器、带通滤波器等。
二、数字滤波器的基本原理无论是时域滤波器还是频域滤波器，其基本原理都是对信号进行滤波处理。
时域滤波器通过对信号的波形进行加权求和，实现对信号的滤波作用。
而频域滤波器则是通过对信号的频谱进行滤波处理，将不需要的频率成分滤除，从而实现滤波效果。
数字滤波器的设计过程通常包括以下几个步骤：1.确定滤波器类型：根据信号的特点和需要实现的滤波效果，选择合适的滤波器类型，如低通滤波器、高通滤波器等。
2.选择滤波器参数：确定滤波器的相关参数，如截止频率、滤波器阶数等，这些参数会直接影响滤波器的性能和效果。
3.设计滤波器：根据选定的滤波器类型和参数，利用数字滤波器设计方法，设计出满足需求的数字滤波器系统。
4.滤波器实现：将设计好的数字滤波器系统实现为软件或硬件形式，用于对信号进行滤波处理。
5.滤波器性能评估：对设计好的数字滤波器系统进行性能评估，包括滤波效果、运算速度、系统稳定性等指标的评估。
三、数字滤波器的应用数字滤波器在实际应用中具有广泛的用途，常见的应用包括：1.音频处理：数字滤波器用于音频信号的去噪、均衡、混响等处理，提高音频信号的质量和清晰度。
2.图像处理：数字滤波器常用于图像的去噪、锐化、边缘检测等处理，改善图像的质量和清晰度。
3.通信系统：数字滤波器在通信系统中起到滤波、调制解调、信道均衡等作用，确保通信信号的传输质量和稳定性。
数字滤波器原理及实现方法
数字滤波器原理及实现方法在信号处理领域，数字滤波器是一种用于处理数字信号的重要工具，其原理和实现方法对于数据处理和信号分析至关重要。
数字滤波器的设计和应用涉及到许多领域，如音频处理、图像处理、通信系统等，因此掌握数字滤波器的基本原理和实现方法对于工程应用具有重要意义。
1. 数字滤波器的原理数字滤波器是一种对数字信号进行加工处理的系统，其基本原理是从输入信号中提取出具有特定频率特征的分量，或者抑制掉其他频率分量。
根据数字滤波器的结构和特点，可以分为有限长冲激响应（FIR）滤波器和无限长冲激响应（IIR）滤波器两种类型。
FIR数字滤波器的特点是其单位脉冲响应具有有限长度，因此在系统设计和实现上比较简单，且具有稳定性好的优点。
而IIR数字滤波器的单位脉冲响应为无限长度，常常能够实现对信号的更复杂处理，但存在稳定性和阶数较高的问题。
数字滤波器的原理基础包括采样、离散时间傅里叶变换等内容，通过对信号的时域和频域分析，可以确定数字滤波器的设计要求和参数。
2. 数字滤波器的实现方法2.1 FIR数字滤波器的实现FIR数字滤波器的实现通常采用差分方程和卷积等方法。
由于其单位脉冲响应的有限性，可以通过设计滤波器的系数来实现不同的滤波功能。
常用的FIR数字滤波器设计方法包括窗函数法、频率抽样法、最小均方误差法等。
在实际应用中，可以利用MATLAB、Python等工具进行FIR数字滤波器设计和仿真，通过调整滤波器的参数和结构，实现对信号的滤波效果。
2.2 IIR数字滤波器的实现IIR数字滤波器的实现相对复杂一些，通常基于递归结构实现。
通过设计适当的递归差分方程，可以实现对信号的滤波和处理。
常见的IIR数字滤波器设计方法包括双线性变换法、蝶形结构法、频率变换法等。
在实际应用中，需要特别注意IIR数字滤波器的稳定性和阶数选择，以确保滤波器设计的有效性和性能优良。
3. 数字滤波器的应用数字滤波器在各个领域都有着广泛的应用，例如在音频处理中常用于音频去噪、均衡等处理；在图像处理中用于图像增强、边缘检测等应用；在通信系统中则用于信号解调、编解码等处理。
实验四 IIR数字滤波器的设计
电气与信息工程学院数字信号处理实验报告学生姓名班级电子信息工程学号指导教师2019.12实验四 IIR 数字滤波器的设计一、实验目的：1. 掌握双线性变换法及脉冲响应不变法设计IIR 数字滤波器的具体设计方法及其原理，熟悉用双线性变换法及脉冲响应不变法设计低通、高通和带通IIR 数字滤波器的MATLAB 编程。
2. 观察双线性变换及脉冲响应不变法设计的滤波器的频域特性，了解双线性变换法及脉冲响应不变法的特点。
3. 熟悉巴特沃思滤波器、切比雪夫滤波器和椭圆滤波器的频率特性。
二、实验原理:1． 脉冲响应不变法用数字滤波器的单位脉冲响应序列 模仿模拟滤波器的冲激响应 ,让 正好等于 的采样值，即 ，其中 为采样间隔，如果以 及 分别表示 的拉式变换及 的Z 变换，则)2(1)(m T j s H T z H m a e z sT ∑∞-∞==+=π2．双线性变换法S 平面与z 平面之间满足以下映射关系：);(,2121,11211ωωσj re z j s s T s T z z z T s =+=-+=+-⋅=-- s 平面的虚轴单值地映射于z 平面的单位圆上，s 平面的左半平面完全映射到z 平面的单位圆内。
双线性变换不存在混叠问题。
双线性变换是一种非线性变换，这种非线性引起的幅频特性畸变可通过预畸而得到校正。
三、实验内容及步骤：实验中有关变量的定义:fc 通带边界频率；fr阻带边界频率；δ通带波动；At 最小阻带衰减；fs采样频率；T采样周期上机实验内容：（1）fc=0.3KHz,δ=0.8dB,fr=0.2KHz, At=20dB,T=1ms;设计一个切比雪夫高通滤波器，观察其通带损耗和阻带衰减是否满足要求。
MATLAB源程序：wp=2*1000*tan(2*pi*300/(2*1000));ws=2*1000*tan(2*pi*200/(2*1000));[N,wn]=cheb1ord(wp,ws,0.8,20,'s'); %给定通带（wp）和阻带(ws)边界角频率，通带波动波动0.8，阻带最小衰减20dB，求出最低阶数和通带滤波器的通带边界频率Wn[B,A]=cheby1(N,0.5,wn,'high','s');%给定通带（wp）和阻带(ws)边界角频率，通带波动[num,den]=bilinear(B,A,1000);[h,w]=freqz(num,den);f=w/(2*pi)*1000;plot(f,20*log10(abs(h)));axis([0,500,-80,10]);grid;xlabel('频率');ylabel('幅度/dB')程序结果num = 0.0304 -0.1218 0.1827 -0.1218 0.0304 den = 1 1.3834 1.4721 0.8012 0.2286系统函数：123412340.0304 -0.1218z 0.1827z-0.1218z0.0304z H(z)=1.0000+1.3834z+1.4721z+ 0.8012z+0.2286z--------++幅频响应图：分析：由图可知，切比雪夫滤波器幅频响应是通带波纹，阻带单调衰减的。
数字滤波器原理及实现步骤
数字滤波器原理及实现步骤数字滤波器是数字信号处理中常用的一种技术，用于去除信号中的噪声或对信号进行特定频率成分的提取。
数字滤波器可以分为FIR（有限脉冲响应）滤波器和IIR（无限脉冲响应）滤波器两种类型，在实际工程中应用广泛。
FIR滤波器原理FIR滤波器是一种线性时不变系统，其输出只取决于当前输入信号和滤波器的前几个输入输出。
FIR滤波器的输出是输入信号与系统的冲激响应序列的卷积运算结果。
其基本结构是在输入信号通过系数为h的各级延时单元后，经过加权求和得到输出信号。
对于FIR滤波器的理想频率响应可以通过频率采样响应的截断来实现，需要设计出一组滤波器系数使得在频域上能够实现所需的频率特性。
常见的设计方法包括窗函数法、频率采样法和最小均方误差法。
FIR滤波器实现步骤1.确定滤波器的类型和需求：首先需要确定滤波器的类型，如低通滤波器、高通滤波器或带通滤波器，并明确所需的频率响应。
2.选择设计方法：根据需求选择适合的设计方法，比如窗函数法适用于简单滤波器设计，而最小均方误差法适用于需要更高性能的滤波器。
3.设计滤波器系数：根据选定的设计方法计算出滤波器的系数，这些系数决定了滤波器的频率特性。
4.实现滤波器结构：根据滤波器系数设计滤波器的结构，包括各级延时单元和加权求和器等。
5.进行滤波器性能评估：通过模拟仿真或实际测试评估设计的滤波器性能，检查是否满足需求。
6.优化设计：根据评估结果对滤波器进行优化，可能需要调整系数或重新设计滤波器结构。
7.实际应用部署：将设计好的FIR滤波器应用到实际系统中，确保其能够有效去除噪声或提取目标信号。
FIR滤波器由于其稳定性和易于设计的特点，在许多数字信号处理应用中得到广泛应用，如音频处理、图像处理和通信系统等领域。
正确理解FIR滤波器的原理和实现步骤对工程师设计和应用数字滤波器至关重要。
数字滤波器的原理与设计
数字滤波器的原理与设计数字滤波器（Digital Filter）是一种用数字信号处理技术实现的滤波器，其主要作用是对输入的数字信号进行滤波处理，去除或弱化信号中的某些频率成分，从而得到期望的输出信号。
数字滤波器可应用于音频处理、图像处理、通信系统等多个领域。
本文将详细介绍数字滤波器的原理与设计。
数字滤波器的原理基于数字信号处理技术，其主要原理是将连续时间的模拟信号经过采样和量化处理后，转换成离散时间的数字信号，再通过数字滤波器对数字信号进行频域或时域的滤波处理。
以下是数字滤波器的设计流程：1. 确定滤波器的性能要求：首先需要明确设计滤波器的性能要求，例如滤波器类型（低通、高通、带通、带阻）、通带和阻带的频率范围、通带和阻带的增益或衰减等。
2. 选择滤波器结构：根据性能要求选择滤波器的结构，常见的数字滤波器结构包括IIR滤波器（Infinite Impulse Response）和FIR滤波器（Finite Impulse Response）。
IIR滤波器基于差分方程实现，具有较好的频率响应特性和较高的计算效率；FIR滤波器基于冲激响应实现，具有较好的稳定性和线性相位特性。
3. 设计滤波器传递函数：根据选择的滤波器结构，设计滤波器的传递函数。
对于IIR滤波器，可以采用脉冲响应不变法（Impulse Invariant）或双线性变换法（Bilinear Transform）等方法，将模拟滤波器的传递函数转换成数字滤波器的传递函数。
对于FIR滤波器，通常采用窗函数设计法或最优化设计法等方法得到滤波器的冲激响应。
4. 数字滤波器实现：根据设计好的传递函数，采用离散时间卷积的方法实现数字滤波器。
对于IIR滤波器，可以通过递归差分方程的形式实现，其中需要考虑滤波器的稳定性；对于FIR 滤波器，可以利用冲激响应的线性卷积运算实现。
5. 数字滤波器的优化与实现：对于滤波器的性能要求更高或计算资源有限的情况，可以对数字滤波器进行优化与实现。
《数字滤波器的原理》课件
学习数字滤波器需要系统地掌握数字信号处理基础知识、滤波器的概念和性能指标等，建 议通过专业书籍和开放式课程进行学习。
数字信号处理基础知识
采样定理与离散化
数字滤波器的理论基础之一， 采样定理保证了数字信号和模 拟信号的等效性。
Z变换的基本概念
Z变换是数字信号处理中一种 重要的数学工具，可以将离散 信号转化为复数域中的函数。
FIR与IIR滤波器概述
FIR滤波器采用一种有限长的 冲激响应作为滤波器的输出， IIR滤波器采用反馈结构使输出 受到当前和过去输入的影响。
IIR滤波器的概念及特点
Infinite Impulse Response (IIR)滤波器具有无限 长的冲激响应，比FIR滤波器具有更高的效率和 更少的延迟。
原理与设计方法
IIR滤波器的设计方法有双线性变换法、脉冲响 应不变法等。滤波器的性能指标包括通带幅度 响应、阻带幅度响应、通带和阻带边缘频率等。
数字滤波器设计工具
1
MATLAB中数字滤波器设计工具
MATLAB提供了fdatoБайду номын сангаасl、filterdesign等工具箱，可用于数字滤波器的设计和性能分析。
2
Simulink中数字滤波器的建模与仿真
Simulink提供了多种滤波器模块，可用于数字滤波器系统的建模和仿真。
3
DSP芯片中数字滤波器的实现与编程
数字滤波器实例应用
语音信号处理中的数字 滤波器应用
数字滤波器被广泛应用于语音 增强、语音合成、语音识别等 领域。
图像处理中的数字滤波 器应用
生物医学信号处理中的 数字滤波器应用
数字滤波器可以实现图像去噪、 增强、锐化等功能，被广泛应 用于计算机视觉和图像处理领 域。
DSP滤波算法设计与实现
DSP滤波算法设计与实现DSP（Digital Signal Processing，数字信号处理）滤波算法在信号处理领域中起到了至关重要的作用。
滤波算法可以对信号进行分析、处理和改善，去除噪音、增强信号等。
本文将介绍DSP滤波算法的设计和实现原理，以及常见的滤波器类型和应用场景。
一、滤波算法设计原理1. 数字滤波器的基本原理数字滤波器将离散时间的输入信号转换为输出信号，其基本原理是通过对输入信号进行离散化和加权求和的过程来实现。
滤波器的核心是滤波器系数的选择和滤波器结构的设计。
2. 滤波器设计方法常用的数字滤波器设计方法包括频率抽样法、模拟滤波器转换法、窗函数法和优化算法等。
频率抽样法根据滤波器的频率响应特性进行设计，模拟滤波器转换法则是将模拟滤波器的设计方法应用于数字滤波器设计。
窗函数法通过选择适当的窗函数对滤波器的频率响应进行修正。
优化算法通过数学优化模型对滤波器进行设计。
二、常见的滤波器类型1. FIR滤波器FIR（Finite Impulse Response，有限冲激响应）滤波器是一种常见的数字滤波器类型。
它的特点是只有有限个非零响应值，不存在反馈路径。
FIR滤波器具有线性相位和稳定性，适用于广义线性相位要求的应用领域。
2. IIR滤波器IIR（Infinite Impulse Response，无限冲激响应）滤波器是另一种常见的数字滤波器类型。
它的特点是存在反馈路径，具有无限长的冲激响应。
IIR滤波器具有较小的滤波器阶数，可以实现较小的延迟，适用于实时性要求较高的应用领域。
三、滤波器的应用场景1. 语音信号处理在语音信号处理中，滤波器可以用于降噪、语音增强、语音识别等任务。
通过采用合适的滤波器设计和优化算法，可以提高语音信号的清晰度和可理解性。
2. 图像处理在图像处理中，滤波器可以用于图像去噪、边缘检测、图像增强等任务。
通过采用适当的滤波器类型和参数设置，可以去除图像中的噪音，提高图像的质量和细节。
数字滤波器的原理和设计方法
H1 ( z)
H1 ( z) 对应的差分方程
H 2 ( z)
N
Q(n) bk x(n k )
k 0
H 2 ( z ) 对应的差分方程
y(n) ak y(n k ) Q(n)
k 1 k 0 N M
有 ak 0 系统有极点 所有 ak 0 系统只有零点
FIR系统的系统函数为
Y z H z bk z k X z k 1
M
18 copyright ©赵越
ise_zhaoy1@
第４章 数字滤波器的原理和设计方法
k 1
25 copyright ©赵越 ise_zhaoy1@
N
第４章 数字滤波器的原理和设计方法
假设IIRDF是线性非移变系统，那么交换 H1 ( z) 和 H 2 ( z ) 的次序不会影响系统的传输效 两条延迟链都是 果，即 对中间变量 (n) 进 H ( z) H1( z) H 2 ( z) H 2 (行延迟，因此可以进 z) H1( z)
1.直接I型
由差分方程
y (n) ak yn k bk x(n k )
N M k 1 k 0
或系统函数
Y ( z) H ( z) X ( z)
bk z k 1 ak z k
k 1 k 0 N
M
直接画出IIRDF的方框图和流程图
23 copyright ©赵越
17 copyright ©赵越
ise_zhaoy1@
第４章 数字滤波器的原理和设计方法
