自调整膜片弹簧离合器总成技术条件和台架试验方法
乘用车膜片弹簧离合器设计方案
乘用车膜片弹簧离合器设计方案乘用车膜片弹簧离合器是现代汽车的常用离合器，其具有耐磨损、耐高温、工作平稳等特点，使得它广受欢迎。
作为汽车的重要传动部件，离合器必须在一定负荷下，具有一定的冲击、抗疲劳、耐磨损以及稳定可靠的工作性能，所以膜片式弹簧离合器的设计和制造尤为重要。
设计方案应考虑以下几个方面：一、材料选择膜片式弹簧离合器的材料主要包括钢、铁、铜、硬度合金等。
其中，膜片弹簧材料应选用高弹性模数的钢材、硬度合金，同时还应具有优良的热稳定性和冲击抗疲劳性，以保证膜片弹簧离合器在长期使用过程中不会产生变形和磨损，同时需要在长时间高温下也能保持良好的表现。
二、设计方法膜片式弹簧离合器的设计方案应考虑传动效率、工作平稳性、耐久性和热稳定性等因素。
首先应选取合适的传动比和齿数，以确保离合器能够在不同转速和负载下发挥最佳性能；同时应采用合适的弹性设计和加工工艺，以保证膜片的弹性能够符合离合器的工作要求，避免出现过度弹性或不足弹性的现象，从而保障离合器在工作过程中不会出现振动、噪音等问题。
三、制造工艺膜片式弹簧离合器的制造工艺如材料加工、测量、热处理和安装等环节都要按照严格的流程和标准进行。
在材料加工方面，需要采用精密加工设备和工艺，保证弹簧膜片的尺寸精度和表面质量。
在测量过程中，应用合适的测量设备和方法，对膜片的长度、弹性、磨损等指标进行检测，以保证离合器各项性能指标符合标准要求。
在热处理环节，需要采用恰当的热处理工艺，使材料的强度和硬度能够达到最佳值。
同时，在安装过程中，需要对各部件进行正确的组装和调整，以确保离合器在工作中的效率和稳定性。
由此可见，乘用车膜片弹簧离合器的设计方案需要充分考虑各种因素，从而保证弹簧性能的强度和稳定性，支持离合器在不同的环境中平稳可靠运行。
在以上各个方面中，制造条件和工艺的掌握是关键，只有做好制造工艺的质量和管理才能够确保膜片式弹簧离合器的稳定性和优良性能。
自调整膜片弹簧离合器总成技术条件和台架试验方法编制说明

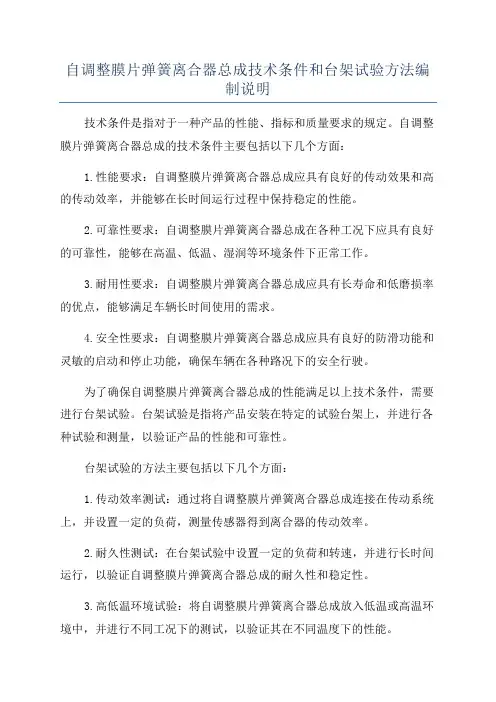

自调整膜片弹簧离合器总成技术条件和台架试验方法编制说明技术条件是指对于一种产品的性能、指标和质量要求的规定。
自调整膜片弹簧离合器总成的技术条件主要包括以下几个方面：1.性能要求：自调整膜片弹簧离合器总成应具有良好的传动效果和高的传动效率，并能够在长时间运行过程中保持稳定的性能。
2.可靠性要求：自调整膜片弹簧离合器总成在各种工况下应具有良好的可靠性，能够在高温、低温、湿润等环境条件下正常工作。
3.耐用性要求：自调整膜片弹簧离合器总成应具有长寿命和低磨损率的优点，能够满足车辆长时间使用的需求。
4.安全性要求：自调整膜片弹簧离合器总成应具有良好的防滑功能和灵敏的启动和停止功能，确保车辆在各种路况下的安全行驶。
为了确保自调整膜片弹簧离合器总成的性能满足以上技术条件，需要进行台架试验。
台架试验是指将产品安装在特定的试验台架上，并进行各种试验和测量，以验证产品的性能和可靠性。
台架试验的方法主要包括以下几个方面：1.传动效率测试：通过将自调整膜片弹簧离合器总成连接在传动系统上，并设置一定的负荷，测量传感器得到离合器的传动效率。
2.耐久性测试：在台架试验中设置一定的负荷和转速，并进行长时间运行，以验证自调整膜片弹簧离合器总成的耐久性和稳定性。
3.高低温环境试验：将自调整膜片弹簧离合器总成放入低温或高温环境中，并进行不同工况下的测试，以验证其在不同温度下的性能。
4.启动和停止试验：通过设置不同的启动和停止条件，测试自调整膜片弹簧离合器总成的启动和停止时间和灵敏度。
通过以上台架试验方法，可以全面评估自调整膜片弹簧离合器总成的性能和可靠性。
试验结果可以作为产品设计和生产的参考，以保证产品的质量和可靠性，同时满足相关的技术条件。
总之，自调整膜片弹簧离合器总成的技术条件和台架试验方法的编制对于确保产品质量和可靠性具有重要意义。
通过严格执行技术条件和台架试验方法，可以提高产品的性能和可靠性，满足用户对于高质量离合器的需求。
离合器膜片弹簧的检测方法和注意事项
离合器膜片弹簧的检测方法和注意事项
嘿，朋友们！今天咱来聊聊离合器膜片弹簧的检测方法和那些得注意的事儿。
你可别小瞧这小小的膜片弹簧，它就像是机器里的小卫士，起着至关重要的作用呢！
先来说说检测方法吧。
咱可以直观地看看它的外观，有没有裂缝啊、变形啊之类的。
这就好比人脸上有没有伤疤一样明显，要是有问题一眼就能瞅出来！然后呢，可以用专门的工具去测量它的尺寸，看看是不是符合标准。
这就跟量身高似的，得精确才行。
还可以通过一些测试仪器来检测它的弹性和硬度，是不是像个小弹簧一样有活力呀！
检测的时候可得仔细咯！就像你找宝藏一样，不能放过任何一个小细节。
比如说，在检查外观时，要仔仔细细地看遍每一个角落，可不能马马虎虎。
要是有一点点小瑕疵没发现，那后面可能就会出大问题呢！测量尺寸的时候，更是要精益求精，不能有丝毫偏差。
这可不是闹着玩的，差之毫厘谬以千里呀！
说到注意事项，那可不少呢。
不能让它受到过度的挤压或撞击，这就好像你不能随便去捏一个易碎品一样。
要轻拿轻放，好好爱护它。
还有啊，环境也很重要呢，不能太潮湿或者太干燥，不然它也会不舒服的哟！而且在安装和拆卸的时候，也要小心翼翼，别把它弄伤了。
想想看，如果离合器膜片弹簧出了问题，那车子还能正常运行吗？肯定不行啊！它就像是乐队里的指挥家，要是指挥家乱了套，那整个乐队还不得乱成一锅粥啊！所以啊，我们一定要重视对它的检测和维护。
总之，离合器膜片弹簧的检测和注意事项可不能马虎。
我们要像对待宝贝一样对待它，让它能一直好好地工作，为我们的车子保驾护航。
这样，我们才能安心地在路上行驶，不是吗？。
乘用车膜片弹簧离合器设计方案
汇报人： 2023-11-20
contents
目录
• 引言 • 膜片弹簧离合器设计 • 膜片弹簧离合器性能分析 • 膜片弹簧离合器优化设计 • 膜片弹簧离合器试验验证 • 结论与展望
01 引言
背景介绍
介绍膜片弹簧离合器 的发展历程和应用领 域
阐述本设计方案的重 要性和应用前景
存在的问题与不足
01
在设计过程中，有限元分析方法 的运用需要精确的数学建模和大 量的计算资源，这可能会增加设 计成本和时间。
02
膜片弹簧离合器的性能受到材料 、制造工艺、装配精度等多种因 素的影响，需要进一步研究和优 化。
未来研究展望
进一步研究和开发更加高效、 精确的有限元分析方法，以降 低设计成本和时间。
噪声
膜片弹簧离合器的噪声较低，能够减 少车辆行驶过程中的噪音，提高驾驶 静谧性。
04 膜片弹簧离合器优化设计
优化设计方案选择
基于模型预测优化
利用先进的模型预测技术 ，对膜片弹簧离合器性能 进行预测，并基于预测结 果选择最优设计方案。
基于实验设计优化
通过实验设计方法，对膜 片弹簧离合器进行实验研 究，根据实验结果选择最 优设计方案。
试验验证方案制定
明确试验目的
验证膜片弹簧离合器的性能、可 靠性及寿命等指标是否满足设计
要求。
确定试验条件
包括输入动力、转速、温度、湿 度、负载等参数，确保试验条件
符合实际使用环境。
制定试验方案
包括试验步骤、操作规程、数据 采集与处理等，确保试验过程科
学、规范。
试验验证过程实施
准备试验设备
包括动力源、传动装置、测量仪器、加载装置等 ，确保设备精度及可靠性。
膜片弹簧离合器实训报告
一、实训目的本次实训旨在使学生深入了解膜片弹簧离合器的结构、工作原理、性能特点以及检修方法。
通过实训，使学生能够掌握膜片弹簧离合器的拆装、调试和故障排除等基本技能，提高学生的实际操作能力和工程应用能力。
二、实训内容1. 膜片弹簧离合器的基本结构膜片弹簧离合器主要由膜片弹簧、离合器盖、压盘、传动片、分离轴承总成等部分组成。
其中，膜片弹簧是离合器的核心部件，其结构特点如下：（1）膜片弹簧采用薄弹簧钢板制成，带有锥度，中心部分开有许多均布径向槽的圆锥形弹簧片。
（2）膜片弹簧是碟形弹簧的一种，由碟簧部分和分离指部分组成。
（3）膜片弹簧具有非线性弹性特征，能够产生较大的压力，并在离合器分离时降低踏板力。
2. 膜片弹簧离合器的工作原理当膜片弹簧被预加压紧时，离合器处于接合位置。
此时，由于膜片弹簧大端对压盘的压紧力，使得压盘与从动盘摩擦片之间产生摩擦力。
当离合器盖总成随飞轮转动时，就通过摩擦片上的摩擦转矩带动从动盘总成和变速器一起转动，以传递发动机动力。
要分离离合器时，将离合器踏板踏下，通过操纵机构，使轴承总成前移推动膜片弹簧分离指，使膜片弹簧呈反锥形变形，其大端离开压盘，压盘在传动片的弹力作用下离开摩擦片，使从动盘总成处于分离位置，切断了发动机动力的传递。
3. 膜片弹簧离合器的性能特点（1）传递的转矩大且较稳定：膜片弹簧离合器具有较大的压力，能够传递较大的转矩，且在离合器摩擦片磨损后，弹簧压力在一定范围内大致不变，使离合器工作中能保持传递的转矩大致不变。
（2）分离指刚度低：膜片弹簧离合器的分离指刚度较低，有利于降低踏板力，提高驾驶舒适性。
（3）结构简单且紧凑：膜片弹簧离合器结构简单，零件数量少，轴向尺寸小，质量小。
（4）高速时平衡性好：膜片弹簧离合器在高速旋转时，弹簧压紧力降低很少，性能较稳定。
（5）散热通风性能好：膜片弹簧离合器易于实现良好的通风散热，使用寿命长。
（6）摩擦片的使用寿命长：膜片弹簧与压盘的整个圆周接触，使压力分布均匀，摩擦片接触良好，磨损均匀。
乘用车膜片弹簧离合器设计方案

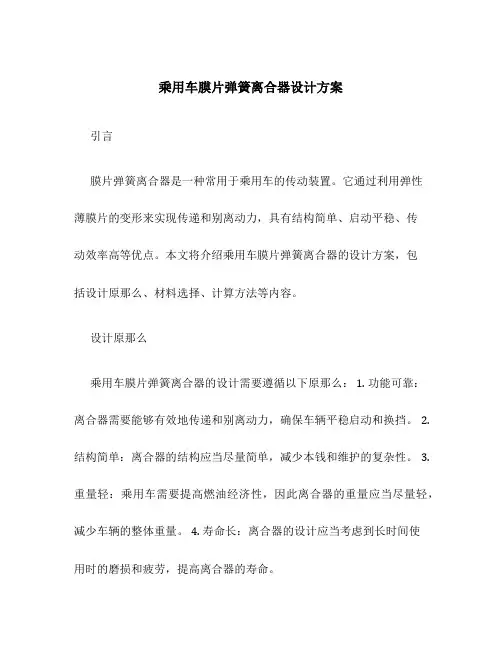

乘用车膜片弹簧离合器设计方案引言膜片弹簧离合器是一种常用于乘用车的传动装置。
它通过利用弹性薄膜片的变形来实现传递和别离动力，具有结构简单、启动平稳、传动效率高等优点。
本文将介绍乘用车膜片弹簧离合器的设计方案，包括设计原那么、材料选择、计算方法等内容。
设计原那么乘用车膜片弹簧离合器的设计需要遵循以下原那么： 1. 功能可靠：离合器需要能够有效地传递和别离动力，确保车辆平稳启动和换挡。
2. 结构简单：离合器的结构应当尽量简单，减少本钱和维护的复杂性。
3. 重量轻：乘用车需要提高燃油经济性，因此离合器的重量应当尽量轻，减少车辆的整体重量。
4. 寿命长：离合器的设计应当考虑到长时间使用时的磨损和疲劳，提高离合器的寿命。
材料选择膜片弹簧离合器的弹簧片通常使用高强度钢板制成。
选择适宜的弹簧片材料可以提高离合器的性能和寿命。
常用的弹簧片材料有以下几种： 1. 高碳钢：具有较高的强度和硬度，适用于高负荷和高温环境下的离合器。
2. 钢-铍合金：具有较高的弹性模量和疲劳强度，适用于长寿命和高性能的离合器。
3. 高速钢：具有较高的硬度和耐磨性，适用于高速和高负荷的离合器。
在选择材料时，需要考虑离合器的工作环境、预期寿命和本钱等因素，综合考虑选择最适宜的材料。
计算方法设计乘用车膜片弹簧离合器需要进行一系列的计算，包括弹簧片的尺寸、刚度和载荷等参数。
以下是常用的计算方法： 1. 计算载荷：根据车辆的最大扭矩和传动比，计算出离合器所需的最大传递扭矩。
2. 计算尺寸：根据传递扭矩和弹簧片的刚度，计算出弹簧片的长度、宽度和厚度等尺寸。
3. 计算刚度：根据弹簧片的材料和几何尺寸，计算出弹簧片的刚度系数。
4. 计算变形：根据载荷和刚度，计算出离合器在工作过程中的变形量。
5. 计算寿命：根据变形和材料的疲劳特性，估算离合器的寿命。
以上是一般的计算方法，具体的计算过程需要根据离合器的具体设计要求和工作条件进行调整。
结论乘用车膜片弹簧离合器是一种常用的传动装置，具有结构简单、启动平稳、传动效率高等优点。
汽车离合器的拆装与调整实验
汽车离合器的拆装与调整实验一、实验的目的和要求1.掌握离合器拆装步骤及技术要求；2.熟悉离合器主要零件部件的名称，作用及相互装配关系；3.掌握周布弹簧式和膜片弹簧式离合器的工作原理，搞清他们动力传递路线；4.掌握离合器的调整部位及其调整方法；5.熟悉各种拆装工具的使用。
二、实验使用工具、设备器材1.EQ1090螺旋弹簧离合器总成4个，膜片弹簧离合器总成4个；2.专用离合器夹具，工作台1套；3.常用汽车维修工具套筒、扳手，若干套。
三、拆装注意事项及观察要点1.严格按照程序进行操作2.正确使用工具和量具3.注意观察各部位的相互关系和自由行程的调整。
四、实验内容1．实验原理（1）膜片弹簧式离合器工作过程；将压盘总成和从动盘放到飞轮上面，并将膜片弹簧离合器装置到飞轮上拧紧螺栓后，使离合器盖移向飞轮，钢丝支撑圈，压膜片弹簧使之发生锥角变小的弹性变形，对压盘产生压紧力，使离合器处于结合状态，当分离离合器时，操纵机构通过分离轴承将默片弹簧内芯部位压向前方，使默片弹簧在钢丝支撑圈上呈反锥形的变形状态，外缘通过分离勾拉压盘轴向移动撤消对从动盘的压力使离合器分离。
（2）周布弹簧离合器的基本组成周布弹簧离合器主要由离合器盖、压盘、分离杠和压紧弹簧等组成：1）离合器盖装配离合器总成，其上有分离杠杆连接的不同结构。
2）压盘和中间压盘，压盘是离合器的主动部分，在传递发动机转距时和飞轮一起带动从动盘转动。
3）压紧机构由若干根螺旋弹簧组成，螺旋弹簧沿压盘周向对称布置，装在压盘与分离盖之间。
4）分离杠杆，其材料有钢板冲压重叠的，也有铸铁铸造而成的，与压盘和离合器盖有不同的连接方式。
2．实验问题及解决（1）离合器片常见损伤有哪些？1）摩擦衬片的磨损、烧蚀、表面龟裂、硬化、油污；2）铆钉外露或松动；3）从动盘钢片翘曲、破裂；4）从动盘毂花键磨损；5）使用不当时，还会出现扭转减振器弹簧折断、钢片与花键毂铆钉松动等现象。
（2）、离合器踏板自由行程如何调整？离合器踏板自由行程调整前应先对踏板在放松状态下的离度进行测量，再测量压下踏板感觉稍有阻力时的高度，二者之差既为踏板自由行程。
QC-T-27-2004汽车干摩擦式离合器总成台架试验方法
QC/T 27-2004（2004-02-10发布，2004-08-01实施）代替QC/T 27-1992前言本标准是在QC/T 27-1992的基础上修订而成。
本标准自实施之日起，同时代替QC/T 27-1992。
本标准与QC/T 27-1992的主要技术差异如下：——调整了原标准中离合器热负荷测定试验和摩擦力矩测定试验；——增加了摩擦性能测定试验及盖总成静态分离耐久性试验。
本标准由中国汽车工业协会提出。
本标准由全国汽车标准化技术委员会归口。
本标准起草单位：长春汽车研究所、上海离合器总厂(现改名为上海萨克斯动力总成部件系统有限公司)、南京法雷奥离合器有限公司、长春一东离合器股份有限公司、三环集团黄石汽车离合器有限公司。
本标准主要起草人：阎世栋、陈祥、袁念诗、宋顺东、阮宏全。
QC/T 27-2004汽车干摩擦式离合器总成台架试验方法1 范围本标准规定了汽车干摩擦式离合器总成(包括盖总成和从动盘总成，以下简称离合器)的台架试验方法。
本标准适用于汽车干摩擦式离合器。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。
然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
QC/T 25-2004汽车干摩擦式离合器总成技术条件3 术语和定义下列术语和定义适用于本标准。
3.1 负荷特性Clamp load characteristic对压盘加载和随后减载过程中，作用于压盘上的载荷F与压盘位移λ之间的关系曲线，如图1所示。
a) 螺旋弹簧离合器盖总成b) 膜片弹簧离合器盖总成图1 负荷特性3.2 工作点位置position at nominal disc thickness安装状态下，从动盘总成夹紧名义厚度所对应的压盘位置。
3.3 工作压紧力clamp load at nominal disc thickness安装状态下，压盘处于工作点位置时对从动盘总成施加的压紧力。
自调式离合器膜片弹簧优化设计及有限元分析
； ｋ （ｎ ｎ ｎ０ｅ ｉｌ ｔｃ ｏｉｚ ，ｄｐｍ ａ０ａ ｃｍｒ ｉ Ｍ ＴＡ “ｅ ・ｐ ｅ ， ｃ ｒ ｋｉｐｍ ｅ ｉｉａ ｔ ｉ ｉ ｚｃ ｕ ｉｓ ｔ ＡＬＢ ｙ ｏ ｏ ，ｉ ｎｐ Ｍ ｓ ｔｉｄｎｔｎ ｏｉ ｎｌ ｌ Ｊ ｗｈ ， ｔ ｓ ｔ ｄ 凡
：
【 ｂｔａｔ ｙａｄ ｇａｃｍ ｅｓｔｎｍ ｃａｉ ｅｓｆ ａ ｕｔ ｇｃ ｔ ， ａ ｕ ｍ ｔ ａ？ ： Ａ ｓ ｃ】Ｂ ｄｉ ｏ ｐ ｎａ ｏ ｅｈｎ ｍ ｔ ｔ ｅ －ｄ ｓｎ ｕ ｈ ｉＣｌａｔ ａ ｃ ｌ ｒ ｎ ｉ ｓ ｏ ｈ ｌ ｊ ｉ ｌｃ ｔ ｌ ｏ ｉ ｌ
ＭＥ Ｇ Ｓ ｕ ｊｎ Ｃ Ｉ ｈ ｎ ～ ｎ Ｓ Ｎ Ｙ － ａ ｇ Ｎ ｈ －ｕ ， Ｕ ｅ ｇ ｍｉ，Ｕ ｕ ｈｎ Ｓ
（ ｏｌｇ ｆ ｔ ｇｎ ｅｉｇ Ｈａｂｎ Ｉ ｓ ｔｔ ｆ ｅ ｈ ｏｏ ｙ， ｉａ ６ ２ ９， ｉａ Ｃ ｌ ｅｏ ｏＥｎ ｉｅ ｒｎ ， ｒ ｉ ｎ ｔｕ ｅｏ ｃ ｎ ｌｇ Ｗｅｈ ｉ ４ ０ Ｃｈｎ ） ｅ Ａｕ ｉ Ｔ ２
机 械 设 计 与 制 造
２ ６ 文 章 编 号 ：０ １ ３９ （ ０ ）Ｏ ０ ２ — ２ １０ — ９ ７ ２ １ Ｉ－ ０ ６ ０ １ Ｍ ａ ｈｉ ｅ ｃ ｎ￣ Ｄｅ ｉ ｎ ｓｇ ＆ Ｍ ａ ｆｃ ｕ ｅ ｎｕ ａ ｔ ｒ
第 １ ０期 ２ｌ年 １ ０１ ０月
自调 式 离合 器膜 片弹簧优化设计及 有限元 分析
盂妹 君 崔胜 民 孙 宇航
（ 哈尔滨 工业大 学 汽 车工程学 院 ， 威海 ２ ４ ０ ） ６ ２ ９
Ｏｐｉ ｌ ｅ ｉｎａ ｄｆ ｉ ｌｍｅ ｔ ｎ ｌｓｓｏ ｉｐ ｒｇ ｓ ｒ ｇｏ ｅｆａ ｊｓｉｇｃｕｃ ｔ ｓｇ ｎ ｎｔ ｅｅ ｎ ａｙ ｉ ｎｄａ ｈａ ｍ ｐｉ ｆ ｌ ｄｕ ｔ ｌｔｈ ｍａ ｄ ｉ ｅ ａ ｎ ｓ － ｎ
膜片弹簧离合器设计说明书
膜片弹簧离合器设计说明书简介膜片弹簧离合器作为一种常用的传动装置，广泛应用于各种各样的机械设备中，其主要功能就是实现不同轴之间的连接与分离。
在这篇说明书中，我们将会详细介绍膜片弹簧离合器的设计原理和设计要点，并详细地讲解其具体实现方法和操作注意事项。
设计原理膜片弹簧离合器是通过借助膜片弹性变形来实现轴之间的连接、分离和变速的一种离合器，其主要原理可以概括为以下几点：•在膜片上注入压力，通过其弹性变形机制，使离合器连接。
•在膜片表面施加分离力，使离合器断开。
•在膜片变形时，通过制动软件来调整离合器的变速特性。
设计要点为了保证膜片弹簧离合器的正常工作和良好的性能，需要对其设计时要注意以下要点：驱动扭矩的确定要根据所要应用的机器设备的具体需求来确定膜片弹簧离合器的驱动扭矩。
这一点需要仔细地进行测试和计算，以确保其能够满足实际需求。
膜片的选择膜片是膜片弹簧离合器的核心部件，其质量和强度直接影响整个离合器的性能。
膜片的选择需要根据需求来确定其尺寸、材料和型号等参数。
制动软件的选用制动软件是膜片弹簧离合器的重要组成部分，其质量和设计直接影响离合器的变速特性。
因此，在设计时必须详细考虑制动软件的参数、工艺和质量问题。
具体实现方法了解了膜片弹簧离合器的设计要点之后，下面我们将介绍一下具体的实现方法和操作流程。
装配前的准备工作在进行装配工作之前，我们需要对膜片弹簧离合器的各个部件进行检查和清洁，以确保其质量和工作安全。
同时，也需要对装配环境进行清洁和消毒，以保证零部件不受到污染。
确定膜片的安装位置膜片的安装位置必须要确定，一般是在离合器盘板的中心位置。
在安装之前，需要将膜片按照设计要求进行预弯曲处理。
检查膜片的合适性在安装膜片之前，需要检查膜片的质量和合适性。
在检查时，需要检查其外观、尺寸、弹性检测等行为。
安装制动软件安装制动软件是整个装配过程中非常关键的一个环节，需要认真按照设计要求进行操作。
在安装制动软件时，需要掌握正确的操作方法，以确保制动软件安装的稳定性和可靠性。
膜片式弹簧离合器的设计说明书1
目录前言 (2)一、离合器概述 (3)1.1离合器设计的基本要求 (3)1.2膜片弹簧离合器结构 (3)1.3膜片弹簧离合器的优点 (4)二、离合器摩擦片参数的确定 (4)2.1摩擦片参数的选择 (4)2.2摩擦片基本参数的约束条件 (8)三、膜片弹簧的设计 (10)3.1膜片弹簧基本参数的选择 (10)3.2膜片弹簧的弹性特性曲线 (11)3.3膜片弹簧基本参数的约束条件 (13)3.4膜片弹簧强度计算与校核 (14)四、扭转减振器的设计 (15)4.1扭转减振器主要参数 (15)4.2减振弹簧的计算 (17)五、离合器其他主要部件的结构设计 (19)5.1从动盘毂的设计 (20)5.2从动片的设计 (20)5.3离合器盖结构设计 (20)5.4压盘的设计 (21)六、离合器的操纵机构 (22)6.1离合器操纵机构的要求 (22)6.2操纵机构型式的选择 (22)七、设计小结 (22)八、参考文献 (23)前言对于以内燃机为动力的汽车，离合器在机械传动系中是作为一个独立的总成而存在的，它是汽车传动系中直接与发动机相连接的总成。
目前，各种汽车广泛采用的摩擦离合器是一种依靠主、从动部分之间的摩擦来传递动力且能分离的装置。
它主要包括主动部分、从动部分、压紧机构和操纵机构等四部分。
主、从动部分和压紧机构是保证离合器处于接合状态并能传递动力的基本结构，操纵机构是使离合器主、从动部分分离的装置。
随着我国自动档轿车的增加，我国传统离合器行业的发展前景日益担忧，不少企业都在寻求新的持续发展的途径。
DCT技术在中国良好的发展前景，将使我国摩擦片汽车离合器行业获得新的发展机遇。
但是，市场竞争也很激烈，长春一东是国内汽车离合器制造行业龙头企业，已形成75万套的生产力，是国内规模最大，系列最宽的离合器生产厂家，行业地位较高。
公司在主机配套市场处于龙头地位，面向全国64家主机厂供货，占领了国内中重型商用车市场的半壁江山。
汽车悬架用扭杆弹簧技术条件与台架试验方法
汽车悬架用扭杆弹簧技术条件与台架试验方法扭杆弹簧是汽车悬架系统中的关键部件，其性能直接影响到汽车行驶的稳定性、舒适性和安全性。
本文将从扭杆弹簧的技术条件和台架试验方法两个方面进行详细的理论研究。
一、扭杆弹簧的技术条件1.1 材料选择扭杆弹簧的主要材料有钢、铝、铜等。
在选择材料时，应根据汽车的使用环境、载荷类型和使用寿命等因素综合考虑。
例如，高载荷汽车应选用高强度钢材料，而轻载荷汽车则可选用铝合金或铜材料。
还需关注材料的表面处理方式，如镀锌、镀镍等，以提高其抗腐蚀性能。
1.2 几何尺寸扭杆弹簧的几何尺寸包括直径、长度、线径等。
这些参数直接影响到弹簧的刚度、弹性模量和疲劳寿命等性能指标。
在设计过程中，应根据实际需求合理确定各项尺寸，以达到最佳的性能平衡。
1.3 制造工艺扭杆弹簧的制造工艺主要包括冷拉、热处理、表面处理等。
合理的制造工艺可以保证弹簧的尺寸精度、形状精度和表面质量等要求，从而提高其性能稳定性。
二、台架试验方法2.1 试验准备在进行扭杆弹簧台架试验之前，需要做好以下准备工作：(1)检查试验设备是否完好，包括加载机、测力计、温度计等。
(2)根据试验要求调整加载机的工作速度和施加力的方向。
(3)准备试样的加工和测量工具，如卡尺、游标卡尺、千分尺等。
(4)确保试验环境温度稳定，避免因温度变化影响试验结果。
2.2 试样制备根据扭杆弹簧的设计参数和要求，选择合适的材料和尺寸进行加工制作。
在加工过程中，应注意保证零件的尺寸精度和表面粗糙度等要求。
试样制备完成后，还需要进行一定的热处理工艺，以消除材料的内应力和改善表面质量。
2.3 试验步骤(1)加载试样至规定载荷值，并记录下相应的时间和位移。
(2)在不同的载荷条件下重复以上步骤，以获得全面的试验数据。
(3)根据试验数据计算出扭杆弹簧的刚度、弹性模量、疲劳寿命等性能指标。
(4)对比分析不同试验条件下的性能差异，为产品设计提供参考依据。
三、结论与展望本文从扭杆弹簧的技术条件和台架试验方法两个方面进行了详细的理论研究。
自调整膜片弹簧离合器总成技术条件和台架试验方法
自调整膜片弹簧离合器总成技术条件和台架试验方法
一、技术条件
1.承受功率：自调整膜片弹簧离合器总成应能够承受设计要求的功率。
2.耐磨性能：自调整膜片弹簧离合器应具有良好的耐磨性能，以确保
在长时间运行过程中不会出现过度磨损。
3.热稳定性：自调整膜片弹簧离合器应具有良好的热稳定性，能够在
高温条件下保持正常工作状态。
4.自调整性能：自调整膜片弹簧离合器应具有良好的自调整能力，能
够根据使用情况自动调整摩擦片与摩擦盘之间的间隙。
5.可靠性：自调整膜片弹簧离合器应具有高可靠性，能够长时间稳定
运行，不易出现故障。
6.安全性：自调整膜片弹簧离合器应具有良好的安全性能，能够确保
在突发情况下及时切断动力传递。
二、台架试验方法：
1.耐磨试验：使用台架模拟真实工况，进行长时间运转试验，观察离
合器的磨损情况，检测摩擦片和摩擦盘的磨损量。
2.热稳定性试验：将离合器总成放入高温环境中，观察离合器在高温
条件下的工作状态，测试离合器的热衰减性能。
3.自调整试验：通过台架试验，模拟离合器在不同工况下的工作状态，观察离合器的自调整能力，检测摩擦片与摩擦盘之间的间隙是否能够自动
调整，并记录调整结果。
4.可靠性试验：通过台架模拟实际使用条件，测试离合器的可靠性，观察离合器在长时间运行过程中是否出现故障。
5.安全性试验：设置突发情况，观察离合器在突发情况下的切断动力传递能力，确保离合器能够及时切断动力。
以上是关于自调整膜片弹簧离合器总成技术条件和台架试验方法的一些介绍，通过严格的技术条件和台架试验，可以确保离合器的质量和性能达到设计要求，提高整车的可靠性和安全性。
膜片弹簧离合器的拆装(附图)
膜片弹簧离合器的拆装
一、目的和要求
1、了解离合器压板总成的结构特点，熟悉各零部件名称和相互连接关系。
2、了解离合器从动盘的结构特点。
3、掌握离合器的工作原理。
二、实验器材
1、工具
常用工具1套。
2、设备
膜片弹簧总成一套
三、实验方法
1、拆卸
第一步：拆下飞轮壳。
第二步：用对角线交叉法分次旋下离合器与飞轮的固定螺栓。
拆下离
合器总成及磨擦片。
2、观察
仔细观查各零部件的结构特点和相互连接关系，熟悉零件名称。
3、装配
将磨擦片、离合器盖总成依次安装在飞轮上，旋上离合器盖与飞轮的固定螺栓，螺栓不要旋紧，旋至从动盘不掉下即可，将芯轴插入离合器从动盘及曲轴后端的轴承孔内，确保从动盘位置的正确，将离合器盖与飞轮的固定螺栓分次对角拧紧。
（用离合器拆装.mpg表示）
四、注意事项
1、离合器从动盘摩擦片不能有油污。
2、注意安装时从动盘带减振弹簧突出的一面朝压盘。
3、在安装前要检查从动盘毂花键与输入轴花键的配合情况，正常情况下运动自由，但不卡滞，不能有明显的松旷感觉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自调整膜片弹簧离合器总成技术条件和台架试验方法
1范围
本标准规定了自调整膜片弹簧离合器总成（包括盖总成和从动盘总成，以下简称自调整离合器）的术语和定义、技术条件和台架试验方法。
本标准适用于自调整膜片弹簧离合器。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
QC/T25-2014汽车干摩擦式离合器总成技术条件
QC/T27-2014汽车干摩擦式离合器总成台架试验方法
3术语和定义
下列术语和定义适用于本标准。
3.1
自调整离合器
一种使用过程中能自行调节以补偿由于摩擦片的磨损而引起工作压紧力的变化，保持其与分离力基本不变，从而使转矩容量保持稳定的离合器。
3.2
自调整量
在载荷恒定保持分离力基本不变的条件下，标准垫块可调整的最小范围。
4技术要求
4.1盖总成功能特性试验
4.1.1分离指(杆)安装高度偏差及分离指(杆)端面跳动量试验
在规定的条件下，盖总成的分离指(杆)安装高度偏差及端面跳动量应不大于表1中的相应数值。
表1盖总成的分离指(杆)安装高度偏差及端面跳动量规定数值
离合器规格（mm）＜265≥265
＜350
≥350
安装高度偏差（mm）±1.6±2.0±2.5端面跳动量（mm） 1.2 1.4 1.6
4.1.2盖总成分离特性试验
压盘升程及分离力应符合制造商技术文件的规定，在规定条件下，压盘的倾斜量应不大于表2中的相应数值。
表2压盘倾斜量规定数值
离合器规格（mm）＜265≥265＜350≥350压盘倾斜量（mm）0.25
0.30
0.35
4.1.3盖总成负荷特性试验
负荷特性应符合制造商技术文件的规定。
在技术设定的允许磨损的范围内，最大分离力变化应符合以下要求：
离合器规格（mm）＜265≥265＜350≥350自调整量（mm）≥1.5≥2.0≥2.5最大分离力变化比±8%
±10%
±12%
4.1.4盖总成不平衡量试验
最大允许不平衡量为50M 1（g·mm），M l 为盖总成的质量千克数。
当M l 小于3Kg 时，最大允许不平衡量为150g·mm。
4.2从动盘总成功能特性试验
4.2.1从动盘总成轴向压缩特性、厚度偏差及平行度试验4.2.1.1轴向压缩特性应符合制造商技术文件的规定。
4.2.1.2在规定工作压紧力下，从动盘总成的厚度偏差及平行度应符合表3的规定。
表3从动盘总成的厚度偏差及平行度规定数值
离合器规格（mm）＜265≥265
＜350≥350厚度偏差（mm）±0.25±0.30±0.35平行度（mm）
≤0.18
≤0.20
≤0.25
4.2.2从动盘总成扭转特性试验
扭转特性应符合制造商技术文件的规定。
4.2.3从动盘总成拖曳分离特性试验4.2.3.1分离拖曳转矩试验
分离拖曳转矩应不大于表4中的数值。
表4分离拖曳转矩规定数值
离合器规格（mm）＜265≥265
＜350
≥350
分离拖曳转矩（N·m）0.50.8 1.2
4.2.3.2分离拖曳行程试验
在规定拖曳转矩为表4中的数值条件下，分离拖曳行程应不大于制造商技术文件规定的压盘最小升程。
4.2.4从动盘总成不平衡量试验
最大允许不平衡量为120M2（g·mm），M
2为从动盘总成的质量千克数。
当M
2
小于1.5Kg
时，最大允许不平衡量为180g·mm。
4.2.5离合器摩擦性能试验
4.2.
5.1离合器热负荷试验
按照QC/T27-2014中5.2.5.1的规定，离合器连续10次起步，累计温升不大于100℃。
4.2.
5.2离合器摩擦力矩试验
4.2.
5.2.1250℃时单位面积滑动摩擦力矩不小于常温时数值的70%；320℃的滑动摩擦力矩不小于常温时数值的50%；
4.2.
5.2.2双片式离合器不小于单片式离合器相应数值的75%。
4.2.
5.3离合器摩擦片磨损性能试验
4.2.
5.3.1按照QC/T27-2014中5.2.5.4.1的规定，经过4000次离合循环，摩擦片表面不得有裂纹、起泡、铆钉露头等现象；
4.2.
5.3.2按照QC/T27-2014中5.2.5.4.1的规定，经过1000次和4000次离合循环，摩擦片的允许磨损量应符合表5中的规定。
表5磨损量
序号摩擦片外径
（mm）
允许的磨损量（g）
1000次离合循环后4000次离合循环后
1≤180＜2.0＜8.0
2＞180
≤190
＜2.2＜8.8
3＞190
≤200
＜3.0＜12.0
4＞200
≤210
＜3.5＜14.0
5＞210
≤215
＜4.0＜16.0
6＞215
≤230
＜4.5＜18.0
7＞230
≤275
＜5.0＜20.0
8＞275
≤330
＜5.5＜22.0
9＞330
≤380
＜6.0＜24.0
10＞380＜12.5＜49.0 4.2.6防粘着试验
按照QC/T27-2014中5.2.6.1的规定，分离转矩应符合表6中的规定。
表6分离转矩规定范围
离合器规格（mm）＜265≥265
＜350
≥350
分离转矩（N·m）≤14≤25≤38
4.3离合器的耐久性及可靠性试验
4.3.1盖总成动态分离耐久性试验
按照QC/T27-2014中5.3.2.1的规定，盖总成经6.0×105次动态分离耐久试验后，应符合以下要求：
a)最大分离力变化量不大于初始值的10%；
b)压盘工作压紧力，对于膜片弹簧离合器不小于初始值的90%；
c)压盘升程不小于初始值的90%；
d)分离指(杆)端的磨损量不大于原厚度的30%；
e)任何零件不得失效；
f)盖总成在动态分离耐久试验中，按试验次数平均分配标准垫块的磨损量。
4.3.2盖总成耐高速性能试验
按照QC/T27-2014中5.3.3.1的规定，旋转破坏转速应不低于发动机额定功率转速的1.8倍。
4.3.3从动盘总成轴向压缩耐久性试验
按照QC/T27-2014中5.3.4.1的规定，从动盘总成经5.0×105次轴向压缩试验后，
应符合以下要求：
a)轴向压缩量不小于初始值的80%；
b)波形片无损伤断裂，铆接无松动。
4.3.4从动盘总成扭转耐久性试验
按照QC/T27-2014中5.3.5.1的规定，从动盘总成经5.0×106次一般扭转耐久试验或
1.0×106次强化扭转耐久试验后，应符合以下要求：
a)极限转矩不低于初始值的80%；
b)扭转减振器的摩擦阻尼力矩不低于初始值的60%；
c)任何零件不得失效。
4.3.5从动盘总成耐高速性能试验
按照QC/T27-2014中5.3.6.1的规定，旋转破坏转速应不低于发动机额定功率转速的1.6倍。
4.4其他要求
4.4.1离合器应清洁，摩擦片表面不得有油污。
4.4.2离合器各金属零件须经防锈处理，压盘表面允许涂防锈剂。
4.4.3盖总成包装或堆放中应避免重力直接作用在膜片上。
4.4.4离合器按规定使用，在表7规定的使用期限和行驶里程内，离合器不得失效（离合器烧蚀不在此例）。
表7离合器使用期限和行驶里程(以先到项为准)
项目商用车乘用车
盖总成6个月或6万公里24个月或10万公里
从动盘总成6个月或6万公里24个月或10万公里。
