拓普康GTS102N全站仪数据采集和坐标放样操作
拓普康GTS102N全站仪数据采集和坐标放样操作
拓普康G T S102N全站仪数据采集和坐标放样操作-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN拓普康GTS102N数据采集功能=点菜单键-进入“数据采集”功能F1。
数据采集流程 MENU-->F1（数据采集）-->F1（输入“文件名”）数据文件本名称?输入好之后按F4（ENT）?F1（测站点输入）全站仪对中的坐标数据-?F1（输入“点号”）即数据文件本中的点编号—?输入仪器高（如果不需要高程，可以不输入）—?F4（测站）—?F3（坐标）——依次输入N、E、Z（也即测站点已知坐标）—?输入完成按F4（回车）—?然后按F3（记录）【测站点输入完成】；后视点数据输入按F2（后视）-?F1（输入“点号”）—?输入镜高?【照准后视点棱镜】F4（后视）?F3（NE/AZ）?F1（输入“N、E坐标”）?F4 【后视完成，建站完成，可以继续数据采集测量】；需采集点即前视选择F3（前视/侧视）—?F1（输入要测量的点的点号）—?输入镜高—?F3（测量）获取测量数据：角度和距离及坐标—?F3（坐标）—?【点号会逐渐增加，以后每次测量只要照准棱镜，按F4（同前）即可】点号编号序号会随着同前+“1”，测量的数据会存取在点号中。
拓普康GTS102N放样功能点ESC键或MENU进入放样程序功能?F2（放样）?F1（输入“文件名”）?输入好之后按F4（ENT）?F1（测站点输入）或调入已有文件名中的点编号数据或者点F3（坐标）输入依次输入N、E、Z （也即测站点已知坐标）?输入完成按F4（回车）—?输入“仪高”—?F4（ENT）【测站点输入完成】；放样中后视点坐标输入按F2（后视）或调入已有文件名中的点编号数据或者点F3（NE/AZ）?F1（输入“N、E坐标”）?即【后视点输入完成】；是否照准?【照准后视点棱镜】——F3（是）——【后视完成，建站完成，可以可以进行放样作业】；进行待放样点施测 F3（放样）—?F3（坐标）?依次输入NEZ坐标—?镜高（如果不需要高程的话，可以不输或输入0）—?F1（角度）【水平旋转仪器使得dHR为0，锁定。

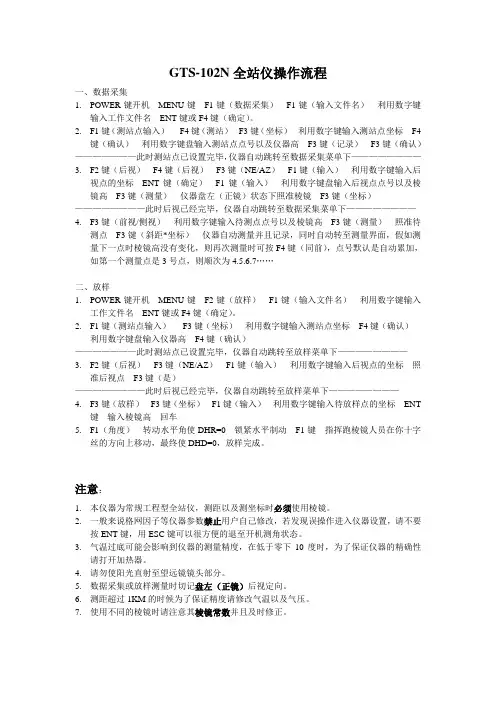

GTS-102N全站仪操作流程
GTS-102N全站仪操作流程一、数据采集1.POWER键开机---MENU键---F1键（数据采集）---F1键（输入文件名）---利用数字键输入工作文件名---ENT键或F4键（确定）。
2.F1键（测站点输入）---F4键（测站）---F3键（坐标）---利用数字键输入测站点坐标---F4键（确认）---利用数字键盘输入测站点点号以及仪器高---F3键（记录）---F3键（确认）———————此时测站点已设置完毕，仪器自动跳转至数据采集菜单下————————3.F2键（后视）---F4键（后视）---F3键（NE/AZ）---F1键（输入）---利用数字键输入后视点的坐标---ENT键（确定）---F1键（输入）---利用数字键盘输入后视点点号以及棱镜高---F3键（测量）---仪器盘左（正镜）状态下照准棱镜---F3键（坐标）————————此时后视已经完毕，仪器自动跳转至数据采集菜单下————————4.F3键（前视/侧视）---利用数字键输入待测点点号以及棱镜高---F3键（测量）---照准待测点---F3键（斜距*坐标）---仪器自动测量并且记录，同时自动转至测量界面，假如测量下一点时棱镜高没有变化，则再次测量时可按F4键（同前），点号默认是自动累加，如第一个测量点是3号点，则顺次为4.5.6.7……二、放样1.POWER键开机---MENU键---F2键（放样）---F1键（输入文件名）---利用数字键输入工作文件名---ENT键或F4键（确定）。
2.F1键（测站点输入）---F3键（坐标）---利用数字键输入测站点坐标---F4键（确认）---利用数字键盘输入仪器高---F4键（确认）———————此时测站点已设置完毕，仪器自动跳转至放样菜单下————————3.F2键（后视）---F3键（NE/AZ）---F1键（输入）---利用数字键输入后视点的坐标---照准后视点---F3键（是）————————此时后视已经完毕，仪器自动跳转至放样菜单下————————4.F3键（放样）---F3键（坐标）---F1键（输入）---利用数字键输入待放样点的坐标---ENT键---输入棱镜高---回车5.F1（角度）---转动水平角使DHR=0---锁紧水平制动---F1键---指挥跑棱镜人员在你十字丝的方向上移动，最终使DHD=0，放样完成。
拓普康全站仪基本操作
拓普康全站仪基本操作(总3页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March拓普康全站仪基本操作一.仪器功能键说明1.键：设置键，可设置仪器显示屏幕照明，倾斜补偿器. 温度.气压.棱镜常数。
2.ㄥ键为坐标测量，建立好测站，后视设置，进行后视测量确认，完成后可直接测量棱镜所在位置的三维坐标。
3.MENU 键：为菜单键，功能有数据采集，放样，存储管理，测量程序，等均由此键查出。
4.为距离测量键，望远镜瞄准棱镜后，按此键可直接测量出此点的平距，斜距，或进行距离放样。
5.ANG键为角度测量键，全站仪在角度测量模式下，使用方法与电子经纬仪相同。
注：仪器开机界面一般为角度测量界面。
6.ESC键：为返回键，返回上一步。
7.ENT键：为回车键，“确认键”二.全站仪放样在作业区内选通视良好的二个坐标点作为测站点，设立测站架设仪器，在仪器上设置测站点坐标，仪器高度。
另外一人架设棱镜，调整整平后，用对讲机向测站人汇报棱镜高度。
测站操作人员设置后坐标及棱镜高度，瞄准后视棱镜，进行坐标定向。
完成后，仪器返回到坐标测量界面，反测后视坐标，确认定向正确后，开始放样。
1.坐标放样：设置测站，后视，坐标定向完成后，安MENU键，看屏幕显示找到坐标放样界面，按ENT确认，先输入A（X）坐标值，再输B（Y）坐标值，完成后按ENT 确认，仪器自动进行内业计算，并显示方位角度差和距离差，松开仪器制动，慢慢转到仪器使角度差接近0度，后拧紧制动，采用微动螺旋调整到角度归零，按仪器屏幕上距离下方的按键，进行距离放样，指挥棱镜移动到望远镜的视线上，测量距离，如果为负数棱镜应向远离仪器移动，如果为正数棱镜应向仪器跟前移动，直到距离与内业计算数值相符，则棱镜所在的位置就是放样的坐标点位置。
此点放样完成，检核，返回到坐标测量界面，测量此点坐标，与放样点坐标对比，有无误差，无误差说明放样正确，否则必须重放。
拓普康全站仪数据采集流程
1 数据采集信息操作规程
一． 开机 选择
（MENU ）主菜单.
在MENU 主菜单项中 选择 数据采集 界面
显示: F1:数据采集
F2:放样
F3:存储管理 (按F1键)
选择F1 选择文件(FN___), 输入文件名后，自动返回到数据采集界面 显示: F1: 测站点输入
F2:后视
F3:前视/侧视
选择F1(测站点输入)键.
显示: 点号______
标识符____
仪高______
输入 查找 记录 测站
测站
显示: 测站点
点号______
输入 调用 坐标 回车
选择坐标(按F3)键 输入测站点坐标及仪器高(现场量取的仪器高).输入完毕后自动返回到数据采集界面.
二、按ESC 键,返回到数据采集界面状态下,在现场找准后视点并照准后视点 再选择F2（后视）
显示：后视点
编码
镜高
输入 置零 测量 后视
选择F1（输入）键 输入后视点编号，此项工作结束后，再按F4（后视）键 ，选择F3（NE/AZ ）， 输入后视点坐标,完成后返回上一级菜单（数据采集）界面.（注：在测站点设置仪器,以后视点为起始定向点.由于该仪器是用坐标来定向的，此时置零会造成横坐标偏差达到米级,故不需要置零）。
在数据采集界面上，按F3（前视/侧视）键，
显示 点号
编码
镜高
输入 查找 测量 同前
按F1键（输入点号及镜高），选择F3键（测量），
显示
角度*平距 坐标 ……按F3（坐标）键就可以采集数据信息了。
全站仪拓普康GTS-102N使用手册
拓普康全站仪GTS-102N使用说明2方法二、后方交会法一、后方交会法：1.测前准备：参照《拓普康全站仪使用说明1》，选择一个同时可以看见三个点（两个坐标点和需要放样点的点）的位置架全站仪，将仪器三脚架踩入土中，如果是松软土质可以垫上碎石以稳定仪器，调平居中；2.操作仪器：（1）开机，选择文件后进入主菜单选两次放样，翻到下一页选择新点，再选后方交会法，再点跳过，输入坐标点的坐标（可以调用，参照《拓普康全站仪使用说明1》）和卷尺量得的仪器高h；（2）棱镜手在坐标点摆好棱镜，调节仪器，让仪器镜头的十字对准棱镜头后点照准，之后点屏幕上的距离测量，第二个点也是这样操作后，然后在屏幕中选择GF计算，选择后方交会法，仪器会自动生成仪器所在位置的坐标以及误差（误差x、y相加不大于可以进入下一步，否则重新照准），这里为了保险起见，我们会选择坐标测量（参照《拓普康全站仪使用说明1》）第二个照准的坐标点，看所得出的坐标和已知的坐标误差有多少（标准同上）之后回主菜单选择放样；（3）要测量坐标时，跳出主菜单选择角度测量；要放样时，过程参照《拓普康全站仪使用说明1》。
二、注意：1、操作人员有轻微的近视，一定要戴上眼镜；2、尽量不要在大风天气下测量，误差较大；全站仪不可进水，有需要可以临时打雨伞；3、在烈日或严寒天气下，工作人员注意保护好自己和仪器；4、为防止做无用功，对讲机稍微小声了就要充电了，一个全站仪的锂电池没电了也要马上充电；5、测量时除带上仪器，还需要卷尺、喷漆油漆或马克笔（记号）、远距离测量带对机机；6、仪器注意保养，轻拿轻放。
7、此种方法可以尽量离需要放样的点距离短些；测量时两个测站点和需要放样的第三个点不可连成一条直线。
8、相对第一种方法，此种方法比较容易，但所得结果的误差大些，通常只在场地受限及测量部位被遮挡时使用。
拓普康GTS102N全站仪数据采集和坐标放样操作
拓普康GTS102N数据采集功能=点菜单键-进入“数据采集”功能F1。
数据采集流程MENU-->F1（数据采集）-->F1（输入“文件名”）数据文件本名称→输入好之后按F4（ENT）→F1（测站点输入）全站仪对中的坐标数据-→F1（输入“点号”）即数据文件本中的点编号—→输入仪器高（如果不需要高程，可以不输入）—→F4（测站）—→F3（坐标）——依次输入N、E、Z（也即测站点已知坐标）—→输入完成按F4（回车）—→然后按F3（记录）【测站点输入完成】；后视点数据输入按F2（后视）-→F1（输入“点号”）—→输入镜高→【照准后视点棱镜】F4（后视）→F3（NE/AZ）→F1（输入“N、E坐标”）→F4 【后视完成，建站完成，可以继续数据采集测量】；需采集点即前视选择F3（前视/侧视）—→F1（输入要测量的点的点号）—→输入镜高—→F3（测量）获取测量数据：角度和距离及坐标—→F3（坐标）—→【点号会逐渐增加，以后每次测量只要照准棱镜，按F4（同前）即可】点号编号序号会随着同前+“1”，测量的数据会存取在点号中。
拓普康GTS102N放样功能点ESC键或MENU进入放样程序功能→F2（放样）→F1（输入“文件名”）→输入好之后按F4（ENT）→F1（测站点输入）或调入已有文件名中的点编号数据或者点F3（坐标）输入依次输入N、E、Z（也即测站点已知坐标）→输入完成按F4（回车）—→输入“仪高”—→F4（ENT）【测站点输入完成】；放样中后视点坐标输入按F2（后视）或调入已有文件名中的点编号数据或者点F3（NE/AZ）→F1（输入“N、E坐标”）→即【后视点输入完成】；是否照准?【照准后视点棱镜】——F3（是）——【后视完成，建站完成，可以可以进行放样作业】；进行待放样点施测F3（放样）—→F3（坐标）→依次输入NEZ坐标—→镜高（如果不需要高程的话，可以不输或输入0）—→F1（角度）【水平旋转仪器使得dHR为0，锁定。
托普康全站仪操作说明书-GTS-102N
初始化：内存初始化
坐标数据输入
放样点的坐标数据可以直接有键盘输入，并可存入内存中的一个文件内。
数据通讯
发送数据
数据通讯
接收数据
数据传输示例
棱镜常数设定
T-Байду номын сангаасOM简介
快捷按钮区 数据文本显示区
下载数据
下载数据
上传数据
上传数据
GTS-102N全站仪操作简介
CLICK HERE TO ADD A TITLE
北京中建华海测绘科技有限公司
演讲人姓名
基本构造
TOPCON GTS-102N
操作键及显示屏
角度测量模式
文本 文本
距离&坐标测量模式
角度测量
文本 文本 文本 文本
水平角设置和锁定
距离测量
当输入测量次数后，GTS-102N就将按设置的次数进行测量，并显示出距离平均值。当输入测量次数为1时，仪器不显示距离平均值。
测站点信息输入
利用内存中的坐标数据 直接键入坐标数据
测站点信息输入
直接键入坐标数据
后视点信息输入
后视点定向角可按以下 三种方法设定 用内存中的坐标数据设定 直接由键盘键入 直接键入设置定向角
放样步骤
实施放样有两种方法可供选择： 通过点号调用内存中的坐标数据 直接由键盘键入坐标数据
存储管理
查找：查看记录数据
坐标测量
测站点坐标设置
坐标测量
仪器高设置 棱镜高设置
坐标测量步骤
数据采集菜单操作
数据采集菜单浏览
数据采集文件选择
坐标文件选择
若需要调用坐标文件中的坐标数据作为测站点或后视点坐标，则预先应由数据菜单2/2选择一个文件。
拓普康GTS102N全站仪简明使用教程(点放样篇)
拓普康GTS-102N全站仪简明使用教程（点放样篇）⏹需要的人员仪器操作员一名，立杆人员一名，标记人一名⏹需要的设备1.拓普康全站仪一台（箱子内必备卷尺一把，平时卷尺不得随意拿出全站仪箱子，原配电池AB两块，每次出发前，务必检查卷尺和电池，确保电池电量充足，核对仪器内的控制点坐标数据和待放样点数据）2.对中杆、棱镜各一（出发前，检查水准气泡是否完好，棱镜是否完好）3.脚架一副（首选木质脚架）4.对讲机两台（每次出发前，开机对讲测试，确保两台对讲机频道一致，电量充足，完工回到办公室记得充电）5.纸质记事本、笔各一（以便于测量过程中随时记录临时的点位坐标）⏹具体操作步骤设站1.把仪器精确架设在点位上，依次粗平-精平-开机检查电量，对讲机开机测试2.主菜单-数据采集-输入-1012（测量日期）-确定，然后就会进入数据采集功能的主菜单3.F1测站点输入-F4测站-F2调用-F2查找，查找到架设仪器所在的点位名称-回车-是4.按向下箭头，光标移动到仪器高-F1输入-光标移动到仪器高-F3CLR-输入尺子量取的仪器高，比如1.45，按F4ENT，弹出询问界面，按F3是，仪器高输入完毕，又弹出记录询问框，按F3是，记录测站设置，设站完毕后视1.测站点输入完毕后，会回到数据采集主界面，此时按F2后视进入到后视设置窗口2.在后视点窗口中，按F4后视进入后视点选择界面，按上下箭头使光标移动到后视点，按F4回车-检查后视点NEZ各项数据是否准确，准确就点击F3是，如果错误就重新选择或输入，本例假设数据准确。
3.回到后视点界面，光标移动到镜高，按F1输入，进入镜高界面，光标移动到镜高，按F3CLR清除显示值，输入镜高实际值，F4ENT确认4.自动回到后视点界面，按F3测量，进入到后视点测量界面，按F1角度-对准棱镜，数秒后，仪器蜂鸣器会嘀嘀嘀提示，说明后视成功注意：测量之前需要再一次确认全站仪是否架设准确，圆水准和管水准气泡是否居中，控制点是否对中，一切正常后，用对讲机喊立杆人员扶好棱镜，气泡居中，确认棱镜高，棱镜对准全站仪方向，立杆人员原地待命，静候步骤5完成5.后视完毕回到数据采集主界面，按F3前视/侧视进入数据采集界面，此时立杆人员不要动，仍然立杆在后视点上，仪器对准棱镜，点击F3测量，输入点号，比如01，然后按F3坐标，开始测量后视点坐标，测量后视点完成后，点击F2查找-F2最后一个数据，就显示刚才测量的后视点坐标数据，然后跟实际后视点坐标数据比较，如果点位误差在一公分左右，就属于正常，可进行下一步工作；如果误差偏大，则说明仪器架设有问题或者后视有问题，需要重新架站。
拓普康GTS N全站仪简明使用教程 点放样篇
拓普康GTS-102N全站仪简明使用教程（点放样篇）⏹需要的人员仪器操作员一名，立杆人员一名，标记人一名⏹需要的设备1.拓普康全站仪一台（箱子内必备卷尺一把，平时卷尺不得随意拿出全站仪箱子，原配电池AB两块，每次出发前，务必检查卷尺和电池，确保电池电量充足，核对仪器内的控制点坐标数据和待放样点数据）2.对中杆、棱镜各一（出发前，检查水准气泡是否完好，棱镜是否完好）3.脚架一副（首选木质脚架）4.对讲机两台（每次出发前，开机对讲测试，确保两台对讲机频道一致，电量充足，完工回到办公室记得充电）5.纸质记事本、笔各一（以便于测量过程中随时记录临时的点位坐标）⏹具体操作步骤设站1.把仪器精确架设在点位上，依次粗平-精平-开机检查电量，对讲机开机测试2.主菜单-数据采集-输入-1012（测量日期）-确定，然后就会进入数据采集功能的主菜单3.F1测站点输入-F4测站-F2调用-F2查找，查找到架设仪器所在的点位名称-回车-是4.按向下箭头，光标移动到仪器高-F1输入-光标移动到仪器高-F3CLR-输入尺子量取的仪器高，比如1.45，按F4ENT，弹出询问界面，按F3是，仪器高输入完毕，又弹出记录询问框，按F3是，记录测站设置，设站完毕后视1.测站点输入完毕后，会回到数据采集主界面，此时按F2后视进入到后视设置窗口2.在后视点窗口中，按F4后视进入后视点选择界面，按上下箭头使光标移动到后视点，按F4回车-检查后视点NEZ各项数据是否准确，准确就点击F3是，如果错误就重新选择或输入，本例假设数据准确。
3.回到后视点界面，光标移动到镜高，按F1输入，进入镜高界面，光标移动到镜高，按F3CLR清除显示值，输入镜高实际值，F4ENT确认4.自动回到后视点界面，按F3测量，进入到后视点测量界面，按F1角度-对准棱镜，数秒后，仪器蜂鸣器会嘀嘀嘀提示，说明后视成功注意：测量之前需要再一次确认全站仪是否架设准确，圆水准和管水准气泡是否居中，控制点是否对中，一切正常后，用对讲机喊立杆人员扶好棱镜，气泡居中，确认棱镜高，棱镜对准全站仪方向，立杆人员原地待命，静候步骤5完成5.后视完毕回到数据采集主界面，按F3前视/侧视进入数据采集界面，此时立杆人员不要动，仍然立杆在后视点上，仪器对准棱镜，点击F3测量，输入点号，比如01，然后按F3坐标，开始测量后视点坐标，测量后视点完成后，点击F2查找-F2最后一个数据，就显示刚才测量的后视点坐标数据，然后跟实际后视点坐标数据比较，如果点位误差在一公分左右，就属于正常，可进行下一步工作；如果误差偏大，则说明仪器架设有问题或者后视有问题，需要重新架站。
拓普康全站仪GTS-102N操作流程
精品文档. 传送数据菜单——F3存储管理——F4下翻键——选择F1数据通讯——F1GTS格式——F1发送数据——F2坐标数据——F111位——F2调用——选择文件名——F4回车——CASS软件打开——数据——读取全站仪——输入文件名——转换——确定——全站仪按F3（是）数据采集1、（测站点设置）菜单——F1数据采集——F1输入文件名——ENT确定——F1测站点输入——点号输入——ENT确定——F4测站——F3坐标——F1输入已知点（测站点）坐标——ENT确定——F3记录——F3是.2、（后视点设置）F2后视——（F1）输入后视点号——ENT确定——F4后视——F3NE/AZ——F3AZ——F1输入（以正北方向设置为0度）——F4ENT确定——F3测量——F1角度。
3、（转站后设置测站（同1）、后视）F2后视——（F1）输入后视点号——ENT确定——F4后视——F2调用——找到上一个测站点点号——F4回车——F3是——F3测量——照准棱镜按F3坐标。
4、（碎步点采集）F3前视/侧视——F1输入起始点号——F3测量——F3坐标——照准棱镜F4同前。
放样1、菜单——F2放样——输入（调用）文件名——F1测站点输入——点号输入——ENT确定——F4测站——F3坐标——F1输入已知点（测站点）坐标——ENT确定——F3记录——F3是.2、（后视点设置）F2后视——（F1）输入后视点号——ENT确定——F4后视——（F1）输入后视点号——ENT确定——F4后视——F2调用——找到上一个测站点点号——F4回车——F3是。
3、F3放样——F3坐标——F1放样点坐标——F4确定——F1角度——DHR归0——锁定——F1距离——查看DHD数据基本为03、F3放样——（调用）——上下键找出调用点号——F4确定——F3是——F1角度——DHR归0——锁定——F1距离——查看DHD数据基本为0。
日本拓普康测绘仪器--GTS102nr全站仪的使用教程
日本拓普康—GTS102全站仪的使用说明
一、仪器基本参数：
1、仪器名称：Topcon GTS-102全站仪
2、应用领域：工程、房产测绘、市政建设等；
3、技术参数：
测角精度 ±5”
测距精度±(2mm+2ppm)
测程单棱镜3000m三棱镜4000m
IP66防尘-20℃～+50℃（工作温度）
4、主要特点
a、设有单轴倾斜补偿器，可以自动对竖直方向进行修正，以消除竖
轴倾斜误差的影响。
b、采用同轴双速制、微动机构，使照准更加快捷、准确。
5、使用方法及步骤（见视频）
6、注意事项：1，仪器应在干燥、通风存放；
2，禁止在日光下长时间暴晒和雨淋；
小心搬运仪器，防止受震；
3，仪器不用时电池应从仪器上取出；
二、仪器部件名称：
五、角度和距离测量：
1、角度测量
2、距离测量。
拓普康全站仪坐标放样操作手册
按F3［放样］,进入放样界而
若按F1［输入］键：表示输入放样点号：
显示主菜单
按F2［放样］,进入选择文件界面。选择文件的目的是将所需的坐标文件设置为当前文 件，以供放样时调用其中的坐标值。
有四种方式进行“选择文件”的操作（具体操作时，只选择苴中之一方式）
方式1：
F1［输入］:按此键表示用输入文件划方式来选择要操作的坐标文件。按F1［输入］后，
进入文件名输入界而，输入文件名后，回车，即选择了要操作的坐标文件；
方式4：
F4［回车］:按此键表示选择当前所显示的文件塔的文件为操作文件，即不改变原先所 按Fl［输入］,进行后视边（泄向边）坐标方位角输入。若按F3 ［PTh］,返回点号输入 界面。
在各界而分別按Leabharlann 4［回车］,进入确认界而后视点坐标值确认界面
后视边坐标方位角、仪器立向确认界而
显示的H（B）数值为泄向边的坐标方位角（当输入的是后视点坐标时，仪器会自动计 算出此值）。
dZ：表示镜站点的高程与放样点的髙程差值。
延视线方向移动镜站，当dHD值为0时，即找到放样点。此时的dZ值为填挖深度。
若按F1［模式］:可设置“精测、粗测”等测量模式：
若按F2［角度］:显示角度界面：
若按F3［坐标］:显示镜站点的测量坐标：
若按F4［继续］:则可进入下一点的放样。
拓普康全站仪坐标放样操作手册
定向边
Y
X
后视点（泄向点）
拓普康全站仪1GTS-1002简单操作指引
6、在放样界面上选择后视 既棱镜所在点
8、按输入键选择坐标输入
7、按NE/AZ键准备坐标输入
后方交会法操作指引
1、在放样界面选择第二页的新点
2、在新点界面后方交会法
Байду номын сангаас
4、输入仪器高度
3、此步骤可按跳过
后方交会法操作指引
5、选择坐标准备输入
6、按输入键输入坐标X/Y/Z
8、测量中· · · 自动跳转到第5步输入第二点
拓普康GTS-1002全站仪操 作指引
仪器面板功能按键
星键
照明
开关机键
功能 坐标测量 距离测量
角度测量
返回键
确认键
建立坐标系及放样操作指引
1、按功能键选择放样功能
2、在放样功能中此文件可跳过
4、按坐标键准备输入
3、选择测站点既仪器所在点
建立坐标系及放样操作指引
X轴坐标 Y轴坐标 高程
5、按输入键选择坐标输入， 完成后确认自动返回放样界面
高程测量：1、建立坐标系（请参照放样模式） 2、在输入坐标XYZ完成确认后输入仪器高度 3、
7、设置棱镜高度然后对准棱镜按距离设置
后方交会法操作指引
注：后方交会法选择已知坐标点时，不得 低于两个已知点，不超过7个已知点，点越 多越准确。如不熟悉，请参考说明书P161 第8.3.2
9、 第二点测量完成后在选择网格因子界面 选择计算测量结果，下一步选择计算，坐 标。确定后完成
高程测量操作指引
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拓普康GTS102N数据采集功能
=点菜单键-进入“数据采集”功能F1。
数据采集流程 MENU-->F1（数据采集）-->F1（输入“文件名”）数据文件本名称?输入好之后按F4（ENT）?F1（测站点输入）全站仪对中的坐标数据-?F1（输入“点号”）即数据文件本中的点编号—?输入仪器高（如果不需要高程，可以不输入）—?F4（测站）—?F3（坐标）——依次输入N、E、Z（也即测站点已知坐标）—?输入完成按F4（回车）—?然后按F3（记录）【测站点输入完成】；
后视点数据输入按F2（后视）-?F1（输入“点号”）—?输入镜高?【照准后视点棱镜】F4（后视）?F3（NE/AZ）?F1（输入“N、E坐标”）?F4 【后视完成，建站完成，可以继续数据采集测量】；
需采集点即前视选择F3（前视/侧视）—?F1（输入要测量的点的点号）—?输入镜高—?F3（测量）获取测量数据：角度和距离及坐标—?F3（坐标）—?【点号会逐渐增加，以后每次测量只要照准棱镜，按F4（同前）即可】点号编号序号会随着同前+“1”，测量的数据会存取在点号中。
拓普康GTS102N放样功能
点ESC键或MENU进入放样程序功能?F2（放样）?F1（输入“文件名”）?输入好之后按F4（ENT）?F1（测站点输入）或调入已有文件名中的点编号数据或者点F3（坐标）输入依次输入N、E、Z（也即测站点已知坐标）?输入完成按F4（回车）
—?输入“仪高”—?F4（ENT）【测站点输入完成】；
放样中后视点坐标输入按F2（后视）或调入已有文件名中的点编号数据或者点F3（NE/AZ）?F1（输入“N、E坐标”）?即【后视点输入完成】；
是否照准【照准后视点棱镜】——F3（是）——【后视完成，建站完成，可以可以进行放样作业】；
进行待放样点施测 F3（放样）—?F3（坐标）?依次输入NEZ坐标—?镜高（如果不需要高程的话，可以不输或输入0）—?F1（角度）【水平旋转仪器使得dHR为0，锁定。
你所放样的点就在照准部正前方，指挥拿棱镜的人，在望远镜视线范围内】；—?F1（距离）【让拿棱镜的人走，直到dHD为0，打木桩，敲钉即可】放下一个点，按F4（继续）—?输入NEZ【后面重复上面步骤】。
备注：NEZ即是我们的XYZ。
